Type de produit	Clavier à code
Marque	ADYX
Modèle	CLC-1010
Alimentation	24 V AC/DC (alternatif ou continu)
Nombre de codes	2 codes (code 1 et code 2)
Longueur des codes	De 1 à 6 chiffres
Nombre de touches	12 touches étanches
Type de sorties	2 relais (A et B) monostables ou bistables
Puissance des contacts relais	12 V, 1 A
Distance max. clavier / carte	200 m
Durée d'impulsion réglable	01 à 99 secondes
Temps de blocage après erreur	01 à 99 secondes (programmable)
LED de signalisation	2 LED (rouge et verte)
Coffre antivandale	Oui
Autoprotection	Contact NC (fils bleus) pour alarme
Dimensions (approx.)	120 x 80 x 30 mm
Poids (approx.)	200 g
Entretien et nettoyage	Nettoyer avec un chiffon doux sec
Pièces détachées et réparabilité	Aucune pièce détachée disponible, contacter le SAV
Assistance téléphonique	0825 88 25 28
Adresse fabricant	Z.I. LALAUZE, 19 Rue Maryse Bastie, 34430 ST JEAN DE VEDAS

FOIRE AUX QUESTIONS - CLAVIER A CODE CLC-1010 ADYX

Comment programmer un code d'utilisation ?

Mettez le cavalier PROG en position ON sur la carte de contrôle. La LED rouge clignote. Tapez la touche 1, puis le code souhaité (1 à 6 chiffres), tapez #, puis 0, 1, 3, 5, #, 7, puis 2 chiffres (01 à 99) pour la durée d'impulsion. La LED rouge s'allume fixe. Remettez le cavalier PROG sur OFF.

Comment utiliser le clavier après programmation ?

Mettez le cavalier PROG sur OFF. Le voyant rouge s'éteint. Tapez votre code pour activer le relais A ou B selon la programmation. La LED verte s'allume à chaque touche.

Que faire si j'oublie le code ?

Vous devez réinitialiser la carte de contrôle en remettant le cavalier PROG sur ON et en reprogrammant un nouveau code. Si le code est perdu, contactez le fabricant.

Comment changer un code existant ?

Mettez le cavalier PROG sur ON, la LED rouge clignote. Refaites la procédure de programmation avec le nouveau code. L'ancien code est effacé.

Comment raccorder le clavier à un système d'alarme ?

Utilisez les deux fils bleus du clavier. Ils sont à raccorder à un système d'alarme (contact NC). Le contact est fermé lorsque le poussoir arrière est enfoncé, et s'ouvre si le clavier est arraché.

Que faire si le clavier ne répond plus ?

Vérifiez l'alimentation 24V AC/DC. Vérifiez les connexions entre le clavier et la carte (fils blanc, rouge, jaune, noir). Si le problème persiste, contactez l'assistance au 0825 88 25 28.

Comment régler le temps de blocage après erreur ?

Mettez le cavalier PROG sur ON. Tapez la touche 9, puis 2 chiffres de 01 à 99 (secondes). La LED rouge clignote puis s'allume fixe. Remettez le cavalier sur OFF.

Peut-on utiliser le clavier avec un automatisme de portail ?

Oui, utilisez la sortie n°1 (RELAIS A, bornes NO et C). Programmez le code et la durée d'impulsion (exemple: 03 pour 3 secondes).

Comment installer le clavier et la carte de contrôle ?

Le clavier se pose à l'extérieur sur un pilier. La carte de contrôle se déporte dans le coffret de l'automatisme ou dans une boîte de dérivation. Reliez les 4 fils (blanc, rouge, jaune, noir) entre le clavier et la carte.

Quel est le nombre maximum de chiffres dans un code ?

Les codes peuvent comporter de 1 à 6 chiffres au maximum.

MODE D'EMPLOI CLAVIER A CODE CLC-1010 ADYX

Le comportement en toute sécurité

Z. I. LALAUZE

19 Rue Maryse Bastie

34430 ST JEAN DE VEDAS

Assistance Téléphonique :

0825 88 25 28

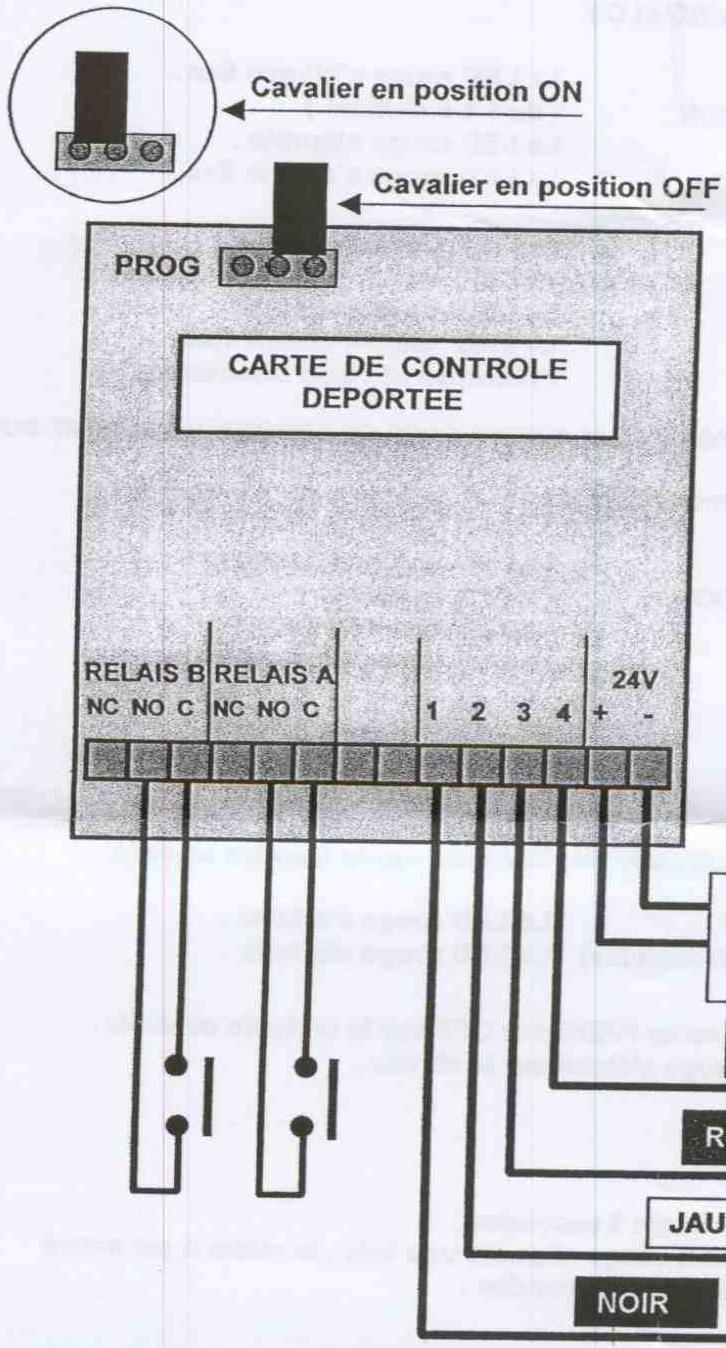

CLAVIER

24 Volts AC/DC Alternatif ou Continu

BLANC

ROUGE

JAUNE

NOIR

CHARACTERISTIQUES TECHNIQUES

Fils bleus à raccorder à un

syteme

d'alarme

Contact NC

CARTE DE CONTROLE	CLAVIER
• 2 FONCTIONS monostable ou bistable • 2 CODES de 1 à 6 chiffres • Durée impulsion de 01 à 99 secondes • Temps de blocage de 01 à 99 sec. • Distance entre clavier et carte max :200m • Puisance contacts relat : 12 v, 1A • Alimentation: 24 V Alternatif ou Continu	• 12 Touches étanches • 2 LED de signalisation • Coffre Antivandale • Autoprotection. Poussoir enforcé, les 2 fils bleus sont à raccorder à un système d'alarme.

MODE PROGRAMMATION: Mettre le cavalier PROG en position ON sur la carte de contrôle. Le voyant rouge clignote sur le clavier.

POUR COMMANDER UN AUTOMATISME LE CLAVIER A CODE SE PROGRAMME COMME SUIT :

Utiliser la sortie n° 1 (RELAIS A, bornes NO et C)

TAPER TOUCHE1 TAPER LE CODE D'UTILISATION. TAPER TOUCHE# TAPER TOUCHE 0 - TAPER TOUCHE 1. - TAPER TOUCHE 3. - TAPER TOUCHE 5. - TAPER TOUCHE#. - TAPER TOUCHE7. TAPER 2 Chiffres de 01 à 99

La LED rouge s'allume fixe. (de 1 à 6 chiffres) La LED rouge clignote. La LED rouge s'allume fixe.

Mode de fonctionnement.

Relais à La LED rouge clignote. La LED rouge s'allume fixe. Préconise 03 (soit 3 secondes).

POUR COMMANDER UN SYSTEME D'ALARME LE CLAVIER A CODE SE PROGRAMME COMME SUIT :

Utiliser la sortie n°2 (RELAIS B, bornes NO et C)

La LED rouge s'allume fixe. (de 1 à 6 chiffres) La LED rouge clignote. La LED rouge s'allume fixe.

Mode de fonctionnement. RELAIS B La LED rouge clignote.

PROGRAMMATION FACULTATIVE. BLOCAGE DU CLAVIER après 3 codes erreurs.

• TAPER TOUCHE 9. TAPER 2 CHIFFRES DE 01 À 99 (SECONDES)

La LED rouge s'allume. La LED rouge clignote.

MODE D'UTILISATION : Mettre le cavalier PROG sur OFF sur la carte de contrôle.

Le voyant rouge s'éteint sur le clavier.

Le clavier est prêt pour l'utilisation.

EXAMPLE D'UTILISATION :

CODE N°1 programme: 1, 2, 3, 4 Durée 3 secondes.

TAPER LES TOUCHES 1, 2, 3, 4 LA LED ROUGE CLIGOTE UNE FOIS, LE RELAIS A EST ACTIVE PENDANT 3 SECONDES.

CODE N°2 programme: 5,6,7,8

TAPER TOUCHES 5,6,7,8 la LED rouge clignote deux fois, le relais B est activé.

TAPER TOUCHES 5,6,7,8 pour désactiver le relais B.

Le clavier se pose à l'extérieur sur le pilier et la carte de contrôle déportée peut s'installer dans le coffret de l'automatisme ou dans une boite de dérivation.

Il faut relier la carte de contrôle avec les 4 fils qui sortent du clavier.

Chaque appui sur une touche du clavier allume la LED verte.

On peut raccorder les deux fils bleus à un système d'alarme, il faut que le bouton poussoir (à l'arrière du clavier) soit enfoncé. Le contact est fermé (type NC) il s'ouvre lorsque le clavier est arraché.
