Type de moteur	Monocylindre, 4 temps
Refroidissement	Air
Puissance nominale	Non précisé
Capacité du réservoir	Non précisé
Alimentation	Essence
Allumage	Électronique
Démarrage	Électrique ou manuel
Poids	Non précisé
Dimensions (L x l x H)	Non précisé
Couple maximal	Non précisé
Consommation de carburant	Non précisé
Lubrification	Carter humide
Type de carburant	Essence sans plomb
Utilisation recommandée	Applications industrielles et agricoles
Niveau sonore	Non précisé

FOIRE AUX QUESTIONS - KDW1003 KOHLER

Comment installer le KOHLER KDW1003 ?

Pour installer le KOHLER KDW1003, commencez par lire le manuel d'utilisation fourni. Assurez-vous que l'appareil est placé sur une surface plane et stable. Branchez-le à une prise électrique appropriée et connectez-le à l'approvisionnement en eau.

Que faire si le KOHLER KDW1003 ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si la prise électrique fonctionne. Assurez-vous également que le réservoir d'eau est plein et que le couvercle est correctement fermé.

Comment nettoyer le KOHLER KDW1003 ?

Pour nettoyer le KOHLER KDW1003, débranchez l'appareil et laissez-le refroidir. Essuyez l'extérieur avec un chiffon doux et humide. Ne pas utiliser de produits abrasifs. Pour l'intérieur, suivez les instructions du manuel d'utilisation pour un nettoyage approprié.

Quelle est la capacité du KOHLER KDW1003 ?

Le KOHLER KDW1003 a une capacité de 10 litres, ce qui le rend idéal pour les petites à moyennes charges de vaisselle.

Comment résoudre un problème de fuite d'eau ?

Si vous constatez une fuite d'eau, vérifiez toutes les connexions pour vous assurer qu'elles sont bien serrées. Inspectez également le réservoir d'eau et les tuyaux pour détecter d'éventuelles fissures ou dommages.

Le KOHLER KDW1003 émet des bruits étranges, que faire ?

Des bruits étranges peuvent indiquer un problème avec la pompe ou un objet coincé. Débranchez l'appareil et vérifiez l'intérieur pour tout objet étranger. Si le problème persiste, contactez le service client.

Comment régler la température de l'eau ?

La température de l'eau peut généralement être réglée via le panneau de contrôle. Consultez le manuel d'utilisation pour des instructions spécifiques sur la façon de modifier les paramètres de température.

Quelles sont les garanties offertes avec le KOHLER KDW1003 ?

Le KOHLER KDW1003 est généralement couvert par une garantie limitée de deux ans. Veuillez consulter le manuel d'utilisation ou le site web de KOHLER pour les détails spécifiques de la garantie.

MODE D'EMPLOI KDW1003 KOHLER

Afin de garantir une utilisation en toute sécurité, lire les instructions suivantes et s'assurer d'en comprendre la signification. Consultez également le manuel du fabricant de l'équipement pour obtenir d'autres informations importantes concernant la sécurité. Ce manuel contient des précautions de sécurité expliquées ci-dessous. Veuillez les lire attentivement.

AVERTISSEMENT

La mention “Avertissement” est utilisée pour indiquer la présence d’un danger pouvant provoquer des blessures corporelles graves, la mort ou des dégâts matériels importants si l’avertissement n’est pas pris en compte

ATTENTION

La mention “Attention” est utilisée pour signaler la présence d’un danger qui provoquera ou pourra provoquer des blessures corporelles légères ou des dommages matériels s’il n’en est pas tenu compte.

IMPORTANT

Indique des informations techniques très importantes à ne pas négliger.

AVERTISSEMENT

Un démarrage accidentel risque de provoquer de graves blessures ou la mort.

Déconnecter et mettre à la masse le câble des bougies d'allumage avant de procéder à l'entretien.

Démarrages Accidentels!

Mise hors service du moteur. Un démarrage accidentel risque de provoquer de graves blessures ou la mort. Avant de travailler sur le moteur ou l'équipement, mettre le moteur hors service en procédant comme suit : 1) Déconnecter le câble de batterie négatif (-) de la batterie.

AVERTISSEMENT

Les pièces en rotation peuvent causer de graves blessures.

Rester à distance lorsque le moteur est en marche.

Pièces en Rotation!

Garder les mains, les pieds, les cheveux et les vêtements éloignés de toutes les pièces mobiles pour éviter les accidents. Ne jamais faire fonctionner le moteur si les couvercles, capots ou carters de protection ont été enlevés.

AVERTISSEMENT

L'oxyde de carbone peut provoquer d'importantes nausées, l'évanouissement ou la mort.

Éviter d'inhaler les gaz d'échappement et ne jamais faire tourner le moteur dans un espace fermé ou confiné.

Gaz d'Échappement Mortels!

Les gaz d'échappement du moteur contiennent de l'oxyde de carbone toxique. L'oxyde de carbone est inodore, incolore et peut causer la mort en cas d'inhalation. Éviter d'inhaler les gaz d'échappement et ne jamais faire tourner le moteur dans un espace fermé ou confiné.

AVERTISSEMENT

Les pièces chaudes peuvent causer de graves brûlures.

Ne pas toucher le moteur lorsqu'il fonctionne ou juste après son arrêt.

Pièces Chaudes !

Les composants du moteur peuvent devenir très chauds suite à l'utilisation de celui-ci. Afin d'éviter les brûlures graves, ne pas toucher ces composants pendant que le moteur est en marche - ou juste après son arrêt. Ne jamais faire fonctionner le moteur si les protections thermiques ont été enlevées.

AVERTISSEMENT

Le carburant explosif peut causer des incendies et de graves brûlures.

Ne pas remplir le réservoir d'essence quand le moteur est chaud ou en marche.

Carburant Explosif!

Le carburant est extrêmement inflammable et le contact de ses vapeurs avec une source d'allumage peut provoquer une explosion. Conserver le carburant uniquement dans des récipients homologués, dans des locaux bien aérés et inoccupés, loin de toute étincelle ou flamme vive. Ne pas remplir le réservoir d'essence quand le moteur est chaud ou en marche : des projections d'essence pourraient s'enflammer au contact des éléments chauds ou des étincelles de l'allumage. Ne pas démarrer le moteur à côté d'essence répandue. Ne jamais utiliser le carburant comme agent de nettoyage.

AVERTISSEMENT

Les gaz explosifs peuvent causer des incendies et de graves brûlures acides.

Ne recharger la batterie que dans un espace bien aéré. Éloigner toute source d'allumage.

Gaz Explosif !

Les batteries produisent de l'hydrogène explosif lorsqu'elles sont rechargées. Afin d'éviter tout risque d'incendie ou d'explosion, ne recharger les batteries que dans des zones bien aérées. Toujours veiller à ce qu'étincelles, flammes vives et autres sources d'allumage soient maintenues loin de la batterie. Conserver les batteries hors de la portée des enfants. Enlever tout bijou lors de l'entretien des batteries.

Avant de déconnecter le câble de terre négatif (-), s'assurer que tous les interrupteurs sont en position OFF (arrêt). En position ON (marche), une étincelle se produira à l'extrémité du câble de terre, ce qui pourrait provoquer une explosion en cas de présence d'hydrogène ou de vapeurs du carburant.

Californie Proposition 65 Avertissement

L'échappement du moteur de ce produit contient des produits chimiques connus par l'état de Californie, comme étant une cause de cancer, d'anomalies congénitales ou autres effets nocifs à la reproduction.

AVERTISSEMENT

Le liquide chaud peut causer des brûlures graves.

Ne pas desserrer le bouchon du radiateur pendant que le moteur est en marche ou encore chaud.

Liquide Chaud !

Le liquide de refroidissement peut atteindre des températures très élevées en service. Dévisser le bouchon du radiateur lorsque le moteur est chaud peut laisser échapper de la vapeur et du liquide bouillant, ce qui pourrait vous brûler gravement.

Éteindre la machine. Retirer uniquement le bouchon du radiateur lorsqu'il a assez refroidi pour le manipuler à mains nues. Desserrer lentement le bouchon pour laisser la pression s'échapper avant de le déboucher complètement.

ATTENTION

Les pales du ventilateur en mouvement peuvent provoquer des coupures, des fractures et des blessures.

Le laisser dégagé pour éviter les blessures. Ne pas retirer les grilles de protection.

Pales du Ventilateur en Mouvement!

Il est possible que le ventilateur se mette en marche automatiquement, indépendamment du fait que le moteur soit en train de fonctionner ou pas. Pour éviter les blessures, laisser refroidir le moteur avant d'approcher les mains.

ATTENTION

Une décharge électrique peut provoquer des blessures

Ne pas toucher les fils lorsque le moteur est en marche.

Décharge Électrique!

Ne jamais toucher de fils ou de composants électriques lorsque le moteur tourne. Ils peuvent être sources de décharges électriques.

AVERTISSEMENT

Les liquides à haute pression peuvent transpercer la peau et provoquer des blessures graves ou la mort.

Ne manipulez pas le système de carburant sans formation appropriée ou un équipement de sécurité.

Le Liquide Haute Pression Transperce la Peau!

L'entretien du système de carburant doit être effectué uniquement par du personnel qualifié portant un équipement de sécurité pour le protéger. Les blessures par perforation dues au liquide sont extrêmement toxiques et dangereuses. En cas de blessure, demander immédiatement de l'aide médicale.

Ne pas desserrer le bouchon du radiateur pendant que le moteur est en marche ou encore chaud.

Liquide Chaud!

Le liquide de refroidissement peut atteindre des températures très élevées en service. Dévisser le bouchon du radiateur lorsque le moteur est chaud peut laisser échapper de la vapeur et du liquide bouillant, ce qui pourrait vous brûler gravement.

Éteindre la machine. Retirer uniquement le bouchon du radiateur lorsqu'il a assez refroidi pour le manipuler à mains nues. Desserrer lentement le bouchon pour laisser la pression s'échapper avant de le déboucher complètement.

AVISO

Nous avons fait le possible pour donner dans ce manuel des informations techniques soignées et à jour. Le développement des moteurs Kohler est toutefois continu ; par conséquent les informations données par cette publication sont sujettes à des variations sans obligation de préavis.

Les informations contenues dans ce manuel sont la propriété exclusive de la Sté Kohler. Aucune reproduction ou réimpression partielle ou totale n'est donc permise sans l'autorisation expresse de Kohler.

Les instructions reportées dans ce manuel prévoient que:

1. Les personnes qui doivent effectuer une travail de Service sur les moteurs Kohler sont dûment informées et équipées pour exécuter, d'une façon sûre et professionnelle, les opérations nécessaires;
2. Les personnes qui doivent effectuer un travail de Service sur les moteurs Kohler possédent une formation manuelle appropriée et les outils spécifiques Kohler pour exécuter d'une façon sûre et professionnelle les opérations nécessaires;
3. Les personnes qui doivent effectuer un travail de Service sur les moteurs Kohler ont lu les informations spécifiques concernant les opérations de Service déjà mentionnées et ont compris clairement les opérations à exécuter.

NOTES GENERALES

1. Utiliser uniquement des pièces de rechange Kohler d'origine. Ne pas utiliser les pièces de rechange correctes pourrait entraîner l'usure ou des dégâts graves du moteur et pourrait annuler la garantie.
2. Toutes les données indiquées sont en format métrique, c'est à dire que les dimensions sont exprimées en millimètres (mm), le couple est exprimé en Newton-meters (N•m), le poids est exprimé en kilogrammes (kg), le volume est exprimé en litres ou centimètres cubiques (cc) et la pression est exprimée en unités barométriques (bar).
3. Le moteur doit être utilisé ou monté sur une machine uniquement par du personnel dûment qualifié pour ce type de manœuvre et conscient des dangers que ceci implique. Ceci est particulièrement vrai pour l'entretien normal, mais aussi et surtout pour les travaux de maintenance spéciaux. Pour la maintenance spéciale, contacter le personnel formé spécifiquement par Kohler. Ce travail doit être effectué conformément à la documentation existante.
4. Pour déplacer le moteur, utiliser le boulon à œil installé dans ce but par Kohler. Ces points de levage ne sont cependant pas disponibles pour l'équipement entier.

KOHLER®

EINLEITUNG

N'utiliser que des pièces de rechange Kohler. L'emploi de pièces de rechange qui ne sont pas d'orgine risque d'abimer le moteur. Linobservation de opérations décrites dans les pages qui suivent peut abîmer la machine et/ou l'installation. La garantie cesse alors d'être valable.

Le moteur pourrait être endommagé s'il fonctionne avec une quantité insuffisante d'huile de lubrification. Il est également dangereux de fournir excessivement de l'huile de lubrification au moteur car une augmentation brusque des tours/minute du moteur pourrait causer sa combustion. Utiliser l'huile de lubrification appropriée afin de protéger le moteur. Rien n'influence plus le rendement et la durabilité de votre moteur que l'huile de lubrification utilisée. Si une huile inférieure à celle indiquée est employée, ou si l'huile du moteur n'est pas changée régulièrement, il y aura augmentation des risques de grippage de piston, de calage des segments de piston et une usure accélérée de la chemise de cylindre, des roulements ou autres composantes mobiles. Et dans ce cas la durée de service du moteur sera raccourcie remarquablement. Il est recommandé d'utiliser de l'huile présentant la viscosité appropriée pour la température ambiante dans laquelle le moteur fonctionne. Se référer aux diagrammes de page 42 lorsque l'on sélectionne l'huile du moteur

L'huile moteur épuisée peut être la cause de cancer de la peau si laissée fréquemment à contact pour des périodes prolongées. Si le contact avec l'huile est inévitable, se laver les mains à l'eau et savon avec soin dès que possible. Ne pas vidanger l'huile épuisée dans le milieu, car elle a un haut niveau de pollution.

Dans le classement SAE, les huiles sont indiquées en fonction de la viscosité, sans tenir compte d'aucune autre caractéristique qualitative.

Le premier chiffre se réfère à la viscosité à froid, en hiver (symbole W = winter ), tandis que le second considère celle à chaud.

Au moment de choisir l'huile, le critère doit être la température minimale ambiante à laquelle sera soumis le moteur en hiver ou la température maximale de fonctionnement en été.

L'huile monograde est généralement utilisée quand la température de fonctionnement ne varie que de peu.

L'huile multigrade est moins sensible aux écarts de température.

KLASSIFIZIERUNG SAE

Elles définissent les performances et les tests à faire sur les lubrifiants lors des différents essais du moteur et en laboratoire pour les déclarer adaptés au type de lubrification requis et les considérer conformes aux normes.

MIL: Spécification militaire des États-Unis pour les huiles moteur délivrée pour des motifs logistiques

ACEA: Association des Constructeurs d'automobiles européens

Les tableaux reportés à la page 42 sont une référence à utiliser quand on achète de l'huile.

Les sigles sont normalement gravés sur le bidon d'huile et il est utile de comprendre leur signification pour pouvoir comparer les huiles de plusieurs marques et choisir celle ayant les bonnes caractéristiques.

Une spécification avec un nombre ou une lettre supérieur est en général meilleure que celle avec un nombre ou une lettre inférieur.

Une huile SF offre par exemple de meilleures performances qu'une huile SE mais elle est moins bonne qu'une huile SG

INTERNATIONALE SPEZIFIKATIONEN FÜR SCHMIERMITTEL

Base Semi-Synthétique

Dans le pays où les produits AGIP ne sont pas disponibles, utiliser huile pour moteurs à Diesel API CF ou huile correspondante aux specifications militaires MIL-L-46152 D/E.

AVERTISSEMENT : Les vapeurs explosives de carburant peuvent causer des blessures graves voire mortelles. Les carburants vaporisés sont extrêmement explosifs. Procéder avec la plus grande prudence lors de la manipulation et du stockage des carburants. Remiser les carburants dans un endroit bien aéré loin de tout équipement susceptible de générer des étincelles et hors de la portée des enfants. Ne jamais ajouter du carburant dans le réservoir lorsque le moteur est en marche dans la mesure où des projections de carburant risquent de s'enflammer au contact avec des éléments chauds ou des étincelles. Ne pas fumer ou permettre à des flammes ou des étincelles de se produire à proximité du carburant déversé ou des vapeurs de carburant. Garder les conduites de carburant et les connexions serrées et en bon état.

Acheter le carburant en petites quantités et le conserver dans des conteneurs propres et adéquats. Le nettoyage du carburant empêche les injecteurs de se boucher. Ne pas remplir complètement le réservoir à carburant. Laisser l'espace nécessaire au carburant pour s'étendre. Nettoyer immédiatement toute sortie de carburant pendant le ravitaillement.

Ne jamais conserver le carburant dans des conteneurs galvanisés ; le carburant et le conteneur galvanisé réagissent chimiquement, produisant ainsi de la bavure qui bouche rapidement les filtres et engendre des pannes à la pompe d'injection ou aux injecteurs.

Une forte teneur en soufre peut provoquer l'usure du moteur. Dans les pays où on ne trouve que du gasoil avec une forte teneur en soufre, il est conseillé d'introduire une huile lubrifiante très alcaline dans le moteur ou de vidanger plus souvent l'huile lubrifiante conseillée par le constructeur. Les pays où le gasoil a normalement une faible teneur en soufre sont les suivants : Europe, Amérique du Nord et Australie.

HUILE INDIQUEE
Carburant avec une faible teneur en soufre	API CF4 - CG4
Carburant avec une forte teneur en soufre	API CF

TYPE DE CARBURANT

Pour des performances optimales, n'utiliser que du carburant diesel nouveau et propre, disponible dans le commerce.

Les carburants diesel satisfaisant les spécifications ASTM D975 - 1D ou 2D, EN590, ou équivalentes, sont appropriés à l'usage sur ce moteur-ci.

Combustibles Pour Les Basses Températures

Il est possible d'utiliser des combustibles spéciaux pour l'hiver afin de faire fonctionner le moteur à une température inférieure à 0°C. Ces combustibles limitent la formation de paraffine dans le gasoil à basse température. S'il se forme de la paraffine dans le gasoil, le filtre à combustible se bouche et bloque l'écoulement du combustible. combustibile.

Les combustibles se divisent en :

Estivaux	jusqu'à	0°C (32 °F)
Hivernaux	jusqu'à	-10°C (14 °F)
Alpins	jusqu'à	-20°C (-4°F)
Arctiques	jusqu'à	-30°C (-22 °F)

CARBURANT BIODIESEL

Les carburants contenant moins de 20% de méthyl ester ou B20 sont appropriés à l'usage sur ce moteur. On recommande les carburants biodiesel satisfaisant les spécifications du BQ-9000, EN 14214 ou équivalentes. NE PAS UTILISER d'huiles végétales en tant que biocarburant sur ce moteur. Toute panne provoquée par l'utilisation de carburants autres que ceux qui sont recommandés ne sera pas couverte par la garantie.

KÉROSÈNE AVIO

Les seuls combustibles AVIO pouvant être utilisés dans ce moteur sont les suivants : JP5, JP4, JP8 et JET-A à condition d'ajouter 5% d'huile.

INFORMATIONS CONTRÔLE ÉMISSIONS

CARBURANT À FAIBLE TENEUR EN SOUFFRE OU À TENEUR EN SOUFFRE TRÈS FAIBLE

l'étiquette émissions EPA /CARB doit être collée à côté du bouchon du réservoir..

SPEZIFIKATIONEN FÜR DEN KRAFTSTOFF

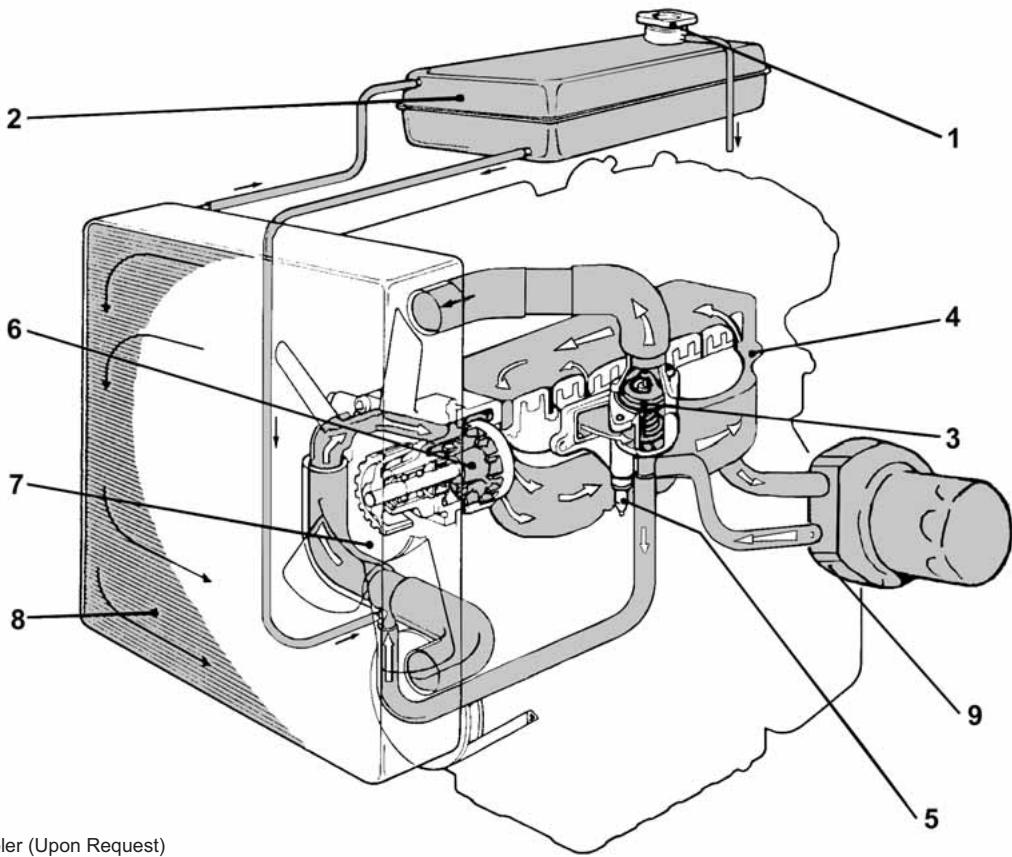

Le circuit de refroidissement par liquide est sous pression. Ne faites pas de contrôle tant que le moteur n'a pas refroidi et même dans ce cas ouvrez le bouchon du radiateur ou du vase d'expansion très prudemment.

En présence d'un électro-ventilateur ne vous approchez pas du moteur encore chaud car il pourrait se remettre en marche même s'il est arrêté.

Le liquide de refroidissement est polluant, il faut donc l'éliminer selon les normes de protection de l'ambiente.

Réfrigérant Recommandé

Désaération du Circuit de Refroidissement - Entlüftung des Kühlkreislaufs

Ne pas actionner le démarreur plus de 20 secondes consécutives. Si le moteur ne démmarré pas, répéter l'opération de démarrage au bot d'une minute. Si le moteur n'a pas démarré après deux essais de démarrage, en rechercher la cause en fonction du tableau des anomalies (voir page 101-112).

- Il s'allume lorsque le moteur est en marche et que les autres voyants sont éteints. En cas de fonctionnement correct, ce voyant demeure allumé pendant l'état de marche du moteur.

En cas d'anomalie d'une des trois fonctions principales du moteur, à savoir :

la pression de l'huile basse ( ), la température du liquide de refroidissement trop élevée ( ); le voyant de protection moteur s'éteint et le voyant qui signale l'anomalie en cours s'allume. Si ce dernier voyant demeure allumé fixe pendant 3 secondes, le moteur s'arrête.

L'arrêt du moteur se produit à cause d'une électrovanne qui, en cas d'anomalie des fonctions principales du moteur susmentionnées, coupe l'alimentation du combustible.

• Indicates engine's running hours and tenths.
• Indica le ore di funzionamento del motore in ore e decimi di ora.
• Il indique les heures de fonctionnement du moteur en heures et dixièmes d'heure.
• Zeigt die Betriebsstunden des Motors in Stunden und Zehntelstunden an.
• Indica las horas de servicio del motor en horas y décimos de hora.
• Indica as horas de funcionamento do motor em horas e décimos de hora.

Fuel indicator - Spia livello carburante - Voyant niveau de carburant - Kontrolllampe Kraftstoffstand - Testigo nivel carburante - Indicador luminoso do nível de carburante (Yellow colour - Colore giallo - Couleur jaune - Farbe gelb - Color amarillo - Cor amarela)

• Turns on when the fuel is about to finish.
• Si accende quando il carburante si sta esaurendo.
• Il s'allume lorsque le carburant est en train de s'épuiser.
• Leuchtet auf, wenn der Kraftstoff zur Neige geht.
• Se enciende cuando el carburante se está agotando.

• Acende-se quando o carburante está a esgotar-se.

• This indicator light is on all our control panels, but its function depends on the application type.

• Questa spia è presente su tutti i nostri quadretti di comando, ma la sua funzionalità dipende dal tipo di applicazione.
• Ce voyant est situé dans tous les tableaux de commande, mais son fonctionnement dépend du type d'application.
• Diese Kontrolllampe befindet sich auf allen unseren Schaltkästen, ihre Funktion hängt jedoch von der jeweiligen Anwendungsart ab.
• Este piloto se encuentra en todos nuestros cuadros de mando pero su función depende del tipo de aplicación.

• Este indicador luminoso está presente em todos os nossos quadros de comando, mas a sua funcionalidade depende do tipo de aplicação.

• In the panels with revolution counter, when the fuel indicator light turns on, the green engine protection indicator light turns red and starts blinking.

• Nei quadretti con contagiri quando la spia carburante si si accende la spia protezione motore da verde diventa rossa intermittente.
• Dans les tableaux avec compte-tours, lorsque le voyant du carburant s'allume, le voyant de protection moteur vert devient rouge clignotant.
• Auf den Schaltkästen mit Drehzahlermesser schaltet die Kontrolllampe Motorschutzschalter von grünem auf rotes Blinklicht um, wenn die Kontrolllampe Kraftstoff aufleuchtet.
• En los cuadros con cuentarrevoluciones cuando el piloto del carburante se enciende, el piloto de la protección del motor cambia de verde a rojo intermitente.
• Em quadros com taquímetro, quando o indicador luminoso do carburante se acende, o indicador luminoso de protecção do motor de verde torna-se vermelho e pisca.

Oil Pressure Indicator - Spia Pressione Olio - Voyant Pression de l'Huile - Kontrolllampe Öldruck - Testigo presión aceite - Indicador luminoso de pressão do óleo (Red Colour - Colore Rosso - Couleur Rouge - Farbe Rot - Color Rojo - Cor Vernelha)

• Turns on when oil pressure is low. When the indicator light remains fixed for 3 seconds, the engine stop takes place.
• Si accende in caso di insufficiente pressione olio. L'arresto del motore avviene dopo che la spia rimane accesa in modo costante per 3 secondi.
• Il s'allume si la pression de l'huile est insuffisante. L'arrêt du moteur se produit lorsque le voyant demeure allumé fixe pendant 3 secondes.
• Diese Kontrolllampe leuchtet bei unzureichendem Öldruck auf. Der Motor wird angehalten, wenn die Kontrolllampe für einen Zeitraum von 3 Sekunden dauerhaft aufleuchtet.
• Se activa cuando la presión del aceite es insuficiente. La parada del motor se produce después de que el piloto permanece encendido permanentemente durante 3 segundos.
• Acende-se quando a pressão do óleo for insuficiente. A paragem do motor acontece depois do indicador luminoso ficar aceso de modo constante durante 3 segundos.

Battery Recharge Indicator - Spia Ricarica Batteria - Voyant Recharge Batterie - Kontrolllampe Batterieladung - Testigo carga batería - Indicador luminoso de recarga da bateria (Yellow Colour - Colore Giallo - Couleur Jaune - Farbe Rrot - Color Amarillo - Cor Amarela)

-Turns on in the case of a battery recharge failure. When the indicator light remains fixed for 3 seconds, the engine stop takes place.
-Si accende in caso di mancata ricarica batteria. L'arresto del motore avviene dopo che la spia rimane accesa in modo costante per 3 secondi.
-Il s'allume si la batterie ne se recharge pas. L'arrêt du moteur se produit lorsque le voyant demeure allumé fixe pendant 3 secondes.
-Diese Kontrolllampe leuchtet bei unzureichender Batterieladung auf. Der Motor wird angehalten, wenn die Kontrolllampe für einen Zeitraum von 3 Sekunden dauerhaft aufleuchtet.
-Se activa cuando la batería no está cargada. La parada del motor se produce después de que el piloto permanece encendido permanentemente durante 3 segundos.
-Acende quando não houver a recarga da bateria. A paragem do motor acontece depois do indicador luminoso ficar aceso de modo constante durante 3 segundos.

Coolant Over-Temperature Indicator - Spia sovratemperatura olio o testa motore - Voyant surchauffe de l'huile ou de la culasse - Kontrolllampe Übertemperatur Öl oder Zylinderkopf - Testigo sobretemperatura aceite o cabeza motor - Indicador luminoso de sobreaquecimento do óleo ou do cabeçote motor (Red colour - Colore rosso - Couleur rouge - Farbe rot - Color rojo - Cor vernelha)

• Turns on when the coolant temperature is above safety level. When the indicator light remains fixed for 3 seconds, the engine stop takes place.
• Essa si accende quando la temperatura del liquido refrigerante và oltre la soglia di sicurezza. L'arresto del motore avviene dopo che la spia rimane accesa in modo costante per 3 secondi.
• Il s'allume lorsque la température du liquide de refroidissement dépasse le seuil de sureté. L'arrêt du moteur se produit lorsque le voyant demeure allumé fixe pendant 3 secondes.
• Diese leuchtet auf, wenn die Temperatur der Kühlfüssigkeit die Sicherheitsschwelle übersteigt. Der Motor wird angehalten, wenn die Kontrolllampe für einen Zeitraum von 3 Sekunden dauerhaft aufleuchtet.
• Se enciende cuando la temperatura del líquido refrigerante supera el umbral de seguridad. La parada del motor se produce después de que el piloto permanece encendido permanentemente durante 3 segundos.
• Esta se acende quando a temperatura do líquido refrigerante ultrapassa o limite de segurança. A paragem do motor acontece depois do indicador luminoso ficar aceso de modo constante durante 3 segundos.

(Red colour - Colore rosso - Couleur rouge - Farbe rot - Color rojo - Cor vernelha)

• This indicator light is on all our control panels, but its function depends on the application type.
• Questa spia è presente su tutti i nostri quadretti di comando, ma la sua funzionalità dipende dal tipo di applicazione.
• Ce voyant est situé dans tous les tableaux de commande, mais son fonctionnement dépend du type d'application.
• Diese Kontrolllampe befindet sich auf allen unseren Schaltkästen, ihre Funktion hängt jedoch von der jeweiligen Anwendungsart ab.
• Este piloto se encuentra en todos nuestros cuadros de mando pero su función depende del tipo de aplicación.

• Este indicador luminoso está presente em todos os nossos quadros de comando, mas a sua funcionalidade depende do tipo de aplicação.

• When the indicator light remains fixed for 3 seconds, the engine stop takes place.

• L'arresto del motore avviene dopo che la spia rimane accesa in modo costante per 3 secondi.
• L'arrêt du moteur se produit lorsque le voyant demeure allumé fixe pendant 3 secondes.
• Der Motor wird angehalten, wenn die Kontrolllampe für einen Zeitraum von 3 Sekunden dauerhaft aufleuchtet.
• La parada del motor se produce después de que el piloto permanece encendido permanentemente durante 3 segundos.
• A paragem do motor acontece depois do indicador luminoso ficar aceso de modo constante durante 3 segundos.

(Red colour - Colore rosso - Couleur rouge - Farbe rot - Color rojo - Cor vernelha)

• This indicator light is on all our control panels, but its function depends on the application type.
• Questa spia è presente su tutti i nostri quadretti di comando, ma la sua funzionalità dipende dal tipo di applicazione.
• Ce voyant est situé dans tous les tableaux de commande, mais son fonctionnement dépend du type d'application.
• Diese Kontrolllampe befindet sich auf allen unseren Schaltkästen, ihre Funktion hängt jedoch von der jeweiligen Anwendungsart ab.
• Este piloto se encuentra en todos nuestros cuadros de mando pero su función depende del tipo de aplicación.
• Este indicador luminoso está presente em todos os nossos quadros de comando, mas a sua funcionalidade depende do tipo de aplicação.

Glow Plugs indicator - Spia candelette - Voyant bougies - Kontrolllampe Vorglühen - Testigo brujías - Indicador luminoso das velas (Yellow colour - Colore giallo - Couleur jaune - Farbe gelb - Color amarillo - Cor amarela)

• Remains on during preheat (The preheating time varies according to the environment temperature: longer in cold periods and shorter in hot periods).
• In the panels without revolution counter, the glow plug indicator light starts blinking when the glow plug supply is missing (burnt-out fuse or relay failure).
• In the panels with revolution counter, during the preheating phase the engine protection indicator light turns green when the glow-plug supply is missing (burnt-out fuse or relay failure).
• Rimane accesa durante il preriscaldo (il tempo di preriscaldo varia con la temperatura ambiente; più lungo nei periodi freddi e più corto in quelli caldi).
• Nei quadretti senza contagiri la spia candelette funziona ad intermittenza quando manca l'alimentazione alle candelette (fusibile bruciato o relè in avaria).

• Nei quadretti con contagiri la spia protezione motore durante il preriscaldo diventa verde quando manca l'alimentazione alle candellette (fusibile bruciato o relè in avaria).

• Il reste allumé durant le préchauffage (Le temps de préchauffage varie selon la température ambiante : il sera plus long dans les périodes froides et plus court dans les périodes chaudes).

• Dans les tableaux sans compte-tours, le voyant des bougies s'allume clignotant en cas de non alimentation des bougies (fusible grillé ou relais défectueux).

• Dans les tableaux avec compte-tours, le voyant de protection moteur lors du préchauffage devient vert en cas de non alimentation des bougies (fusible grillé ou relais défectueux).

• Diese Kontrolllampe leuchtet während des Vorglühens auf (die Vorglühzeit hängt von der Umgebungstemperatur ab. Sie ist in den kälteren Jahreszeiten länger und in den wärmeren Jahreszeit kürzer).

• In den Schaltkästen ohne Drehzahlmesser blinkt die Kontrolllampe Glühkerzen, wenn die Versorgung der Kerzen ausfällt (Sicherung durchgebrannt oder Relais defekt).

• In den Schaltkästen mit Drehzahlmesser leuchtet die Kontrolllampe Motorschutzschalter üwährend des Vorglühens grün auf, wenn die Versorgung der Kerzen ausfällt (Sicherung durchgebrannt oder Relais defekt).

• Queda encendido durante el precalentamiento (el tiempo de precalentamiento varía de acuerdo con la temperatura ambiente: más largo en los periodos fríos y más corto en los periodos calientes).

• En los cuadros sin cuentarrevoluciones el testigo de las bujías es intermitente cuando las bujías no están alimentadas (fusible quemado o relé averiado).

• En los cuadros con cuentarrevoluciones el testigo de la protección del motor durante el precalentamiento cambia a verde cuando las bujías no están alimentadas (fusible quemado o relé averiado).

• Fica aceso durante o pré-aquecimento (o tempo de pré-aquecimento varia com a temp. ambiente; mais longo durante os períodos frios e mais curto durante os quentes).

• Em quadros sem taquímetro o indicador luminoso das velas pisca quando falta a alimentação nas velas (fusível queimado ou relé avariado).
• Em quadros com taquímetro o indicador luminoso de protecção do motor durante o pré-aquecimento torna-se verde quando falta a alimentação nas velas (fusível queimado ou relé avariado).

Air Filter Obstruction Indicator - Spia Intasamento Filtro Aria - Voyant Filtre à Air Engorgé - Kontrolllampe Luftfilter Verstopft - Testigo Obturación Filtro Aire - Indicador Luminoso de Entupimento do Filtro Do Ar

• Turns on in the case of an air filter obstruction.
• This indicator light is on all our control panels, but its function depends on the application type.
• Si accende in caso di intasamento filtro aria.
• Questa spia è presente su tutti i nostri quadretti di comando, ma la sua funzionalità dipende dal tipo di applicazione.
• Il s'allume en cas d'engorgement du filtre à air.
• Ce voyant est situé dans tous les tableaux de commande, mais son fonctionnement dépend du type d'application.
• Diese Kontrolllampe leuchtet bei Verstopfungen des Luftfilters auf.
• Diese Kontrolllampe befindet sich auf allen unseren Schaltkästen, ihre Funktion hängt jedoch von der jeweiligen Anwendungsart ab.
• Se activa cuando el filtro del aire está obturado.
• Este piloto se encuentra en todos nuestros cuadros de mando pero su función depende del tipo de aplicación.
• Acende-se quando o filtro do ar estiver entupido.
• Este indicador luminoso está presente em todos os nossos quadros de comando, mas a sua funcionalidade depende do tipo de aplicação.

AFTER STARTING

DOPO L'AVVIAMENTO

APRES LE DEMARRAGE

NACH DEM ANLASSEN

DESPUES DEL ARRANQUE

DEPOIS DO AVIAMENTO

Remplacement Huile Moteur

Öldaten-Wechsel.

Remplacement Filtre à Huile

Ölfilter-Wechsel

Toutes les 10 Heures

Alle 10 Stunden

Cada 10 Horas

Cada 10 Horas

10 Hours H 10

Check Oil Level

Controllo Livello Olio

Motore

Contrôle Niveau Huile

Moteur

Contrôle Nivel Óleo do Motor

• Place engine on level surface to ensure accurate measurement of oil level.
• Il rifornimento e il controllo livello olio deve essere effettuato con il motore in posizione orizzontale.
• Le ravitaillement et le contrôle du niveau d'huile doit être fait avec le moteur sur une surface plane.
• Um das Öl nachzufüllen und den Stand zu prüfen, muß der Motor immer eben stehen.
• El abastecimiento y el control nivel aceite debe efectuarse con el motor sobre terreno plano.

• O abastecimento e o controle do nível do óleo deve ser feito com o motor em posição perfeitamente horizontal.

• Check oil level. If level is not at the MAX level, fill up.

• Controllo livello olio. Se il livello non supera il minimo, rabboccare.
• Contrôle niveau huile. Si le niveau ne dépasse pas le minimum, remplir.
• Ölstandkontrolle. Bis zum Maximum nachfüllen.
• Control nivel aceite. Si el nivel de aceite no llega a taca del minimo, rellenar.
• Contrôle nivel óleo. Se o nivel nao sobrepuja o mínimo, encher.

MAX. MIN.

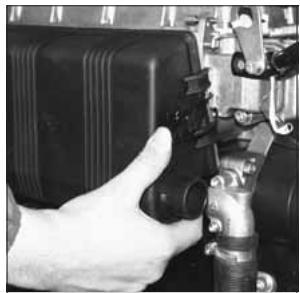

Air Cleaner Check and Maintenance Controllo e Pulizia Filtro Aria Contrôle et Nettoyage Filtre à Air Luftfilter-Kontrolle und Reinigung Comprobar y Limpiar Filtre de Aire Contrôle e Limpeza Filtro Ar

Engines With Dry Panel Air Cleaner Per Motori con Filtro Aria a Secco a Pannello Pour les Moteurs Avec Filtre à Air Sec à Panneau Für Motoren mit TrockenPlattenluftfilter Para Motores con Filtro de Aire Seco de Panel Para Motores Com Filtro de Ar a Seco de Painel

• Open air cleaner cover and remove element.
• Aprire il filtro e togliere la massa filtrante.
• Ouvrir le filtre à air et sortir la cartouche filtrante.
• Öffnen Sie den Luftfilter und entfernen Sie das Element.
• Abrir il filtro y sacar la masa filtrante.
• Abrir o filtro e tirar a massa filtrante.

Pour Moteurs Avec Fltre à Air Sec et Indicateur de Encrassement

Engines With Remote Air Filter Per Motori Con Filtro Aria a Distanza Pour Moteurs Avec Filtre à Air à Distance Für Motoren Mit Nicht Direkt Angebautem Luftfilter Para Motor Con Filtro de Aire Remoto Para Motores Com Filtro de Ar à Distância

• Open air cleaner and remove element.
• Aprire il filtro e togliere la massa filtrante.
• Ouvrir le filtre à air et sortir la cartouche filtrante.
• Öffnen Sie den Luftfilter und entfernen Sie das Element.
• Abrir il filtro y sacar la masa filtrante.
• Abrir o filtro e tirar a massa filtrante.

Utiliser seulement des pièces de rechange d'origine Kohler.

Contrôle surface d'échange radiateur

Remplacement Huile Carter Pour les Moteurs Avec Carter D'Huile Standard

Pour Moteurs Avec Filtre à Air Sec à Distance

Contrôle Tuyau d'Asoiration en Caoutchouc

(Filtre à Air du Collecteur d'Admission)

Remplacement Huile Carter Pour les Moteurs Avec Carter

D'Huile Surdimensionné en Aluminium

- En cas d'emploi limité: tous les ans.

Remplacement Filtre à Huile

Ölfilter-Wechsel

- En cas d'emploi limité: chaque 1 ans.

- Enlever et jeter le filtre à huile.

- Utiliser seulement des pièces de rechange d'origine Kohler.

Remplacement Filtre à

Combustible

Remplacement Courroie

Alternateur

Keilriemen Ersetzen

Sostitución Correa

Alternador

Substituição Cincha

Alternador

Le circuit de refroidissement par liquide est sous pression. Ne faites pas de contrôle tant que le moteur n'a pas refroidi et même dans ce cas ouvrez le bouchon du radiateur ou du vase d'expansion très prudemment. En présence d'un électro-ventilateur ne vous approchez pas du moteur encore chaud car il pourrait se remettre en marche même s'il est arrêté.

Réfrigérant Recommandé

Culbuteurs Pour Moteurs

Nettoyage du Réservoir à

Combustible

Tarage et Nettoyage Injecteur

Nettoyage Intérieur du

Radiateur

Remplacement Courroie de

Distribution

Revision Générale, Comme Ci-Dessus et en Plus: Rectification Cylindres et Substitution Pistons - Logements, Guides et Soupapes - Vilebrequin et Coussinets

• En cas d'inactivité du moteur, vérifier les conditions de l'environnement, le type d'emballage et contrôler que ces conditions en garantissent un maintien correct. Le cas échéant, couvrir le moteur avec une toile de protection adéquate.
• Éviter le stockage du moteur en contact direct avec le sol et dans des lieux humides et exposés aux intempéries, à proximité de sources de lignes électriques à haute tension, etc.

Dans le cas de non utilisation du moteur dans les 6 premiers mois, il est nécessaire de réaliser une intervention pour prolonger la période de stockage (voir Traitement de protection).

TRAITEMENT DE PROTECTION

Dans les pays ou les produits AGIP ne sont pas commercialisés, trouver un produit équivalent disponible sur le marché (avec spécifications: MIL-L-21260C).

Au maximum tous les 24 mois d'inactivité, il est nécessaire de démarrer le moteur en répétant toutes les opérations de "stockage moteur".

MISE EN SERVICE MOTEUR APRÈS LE TRAITEMENT DE PROTECTION

Au terme de la période de stockage, avant de démarrer le moteur et de le mettre en service, il est nécessaire de procéder à certaines interventions afin de garantir des conditions d'efficacité maximum.

Certains composants du moteur et les lubrifiants perdent leurs propriétés avec le temps, par conséquent, il est nécessaire de considérer également leur remplacement sur la base de leur vieillissement dans le temps (voir tableau remplacement).

Au maximum tous les 24 mois d'inactivité, il est nécessaire de démarrer le moteur en répétant toutes les opérations de "stockage moteur".

LAGERUNG DES MOTORS

Le régulateur de tension doit être installé dans un endroit aéré loin de sources de chaleur.

La température mesurée sur le point en évidence ne doit pas dépasser 80°C.

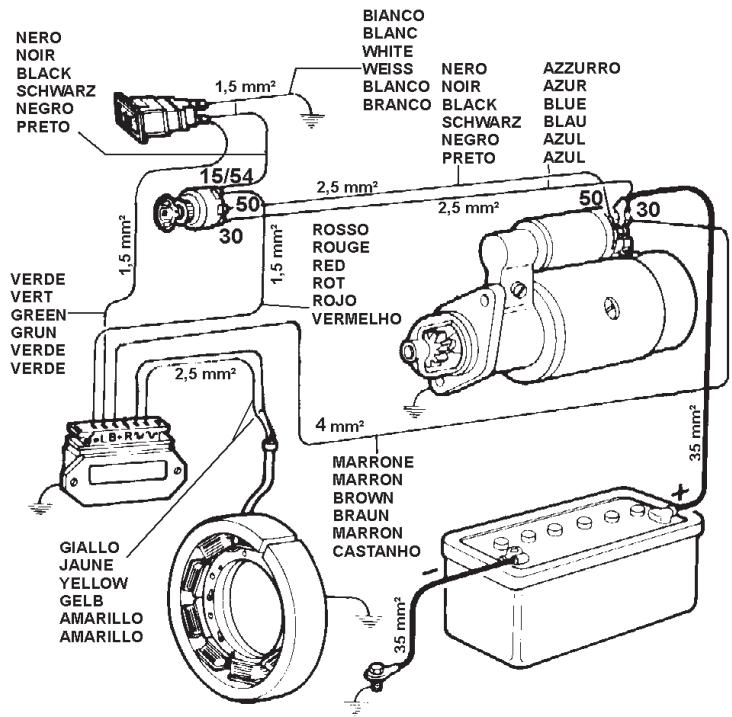

NERO NOIR BLACK SCHWARZ NEGRO PRETO 1,5 mm² 15/54 2,5 mm² 30 1,5 mm² VERDE VERT GREEN GRUN VERDE VERDE GIALLO JAUNE YELLOW GELB AMARILLO AMARILLO BIANCO BLANC WHITE WEISS BLANCO BRANCO 2,5 mm² 2,5 mm² ROSSO ROUGE RED ROT ROJO VERMELHO 4 mm² MARRONE MARRON BROWN BRAUN MARRON CASTANHO 35 mm² AZZURRO AZUR BLUE BLAU AZUL AZUL 35 mm²

4) Cartridge Filter Filtro a Cartuccia Filtre à Cartouche Patronenfilter Cartucho Filtrante Filtro à Cartucha

5) Krankshaft Support Supporti di Banco Support de Banc Kurbelwellelager Soportes de Banco Pernos de Banco

6) Oil Drain Plug Tappo Scarico Bouchon Vidange Olablass-Schraube Tapon Vaciado Aceite Tampa Descarregamento

7) Dipstick Asta Livello Jauge Niveau Ölmess-Stab Varilla de Nivel Hasta Nivel

Cooling Circuit - Circuito di Raffreddamento - Circuit de Refroidissement Kühlwasserkreislauf - Circuito de Refrigeración - Circuito de Esfriamento

1) Filling Plug Tappo Rifornimento Liquido Bouchon d'Alimentation du Liquide Einfüllenstop Tapón de Llenado Liquido Tampa Reabastecimento Liquido

2) Expansion Chamber Vaschetta d'Espansione Cuve d'Expansion Ausdehnungswanne Cazoleta de Expansión Tanquezinho de Expansão

3) Thermostat Termostato Thermostat Thermostat Termostato Termostato

4) Engine Block Blocco Cilindri Bloc des Cylindres Zylinderblock Bloque Cilindros Bloquelo Cilindros

5) Fluid Temperature Warning Light Thermostat Termostato Spia Temperatura Liquido Thermostat du Témoin de la Temperature de Liquide Rhermostat mit Varnlampe für die Flüssigkeitstemperatur Termostato Indicador Temperatura Liquido Termostato Espia Temperatura Liquido

6) Circulating Pump Pompa di Circolazione Pompe de Circulation Umläfpumpe Bomba de Circulación Bomba de Circulação

7) Fan Ventola Ventilateur Flügelrad Ventilador Ventarola

8) Radiator Radiatore Radiateur Kühler Radiador Radiador

1 2 3 4 5 6 7 8 9 dler (Upon Request)

9) Oil Cooler (Upon Request) Scambiatore di Calore Con Relativi Tubi (a richiesta) Echangeur de Chaleur avec tuyaux (sur demande) Wärmeaustauscher mit Dazugehorigen Rohren (auf Anfrage) Intercambiador de Calor con los Correspondientes Ttubos (a pedido) Permutador de Calor com Respectivos Tubos (a Pedido)

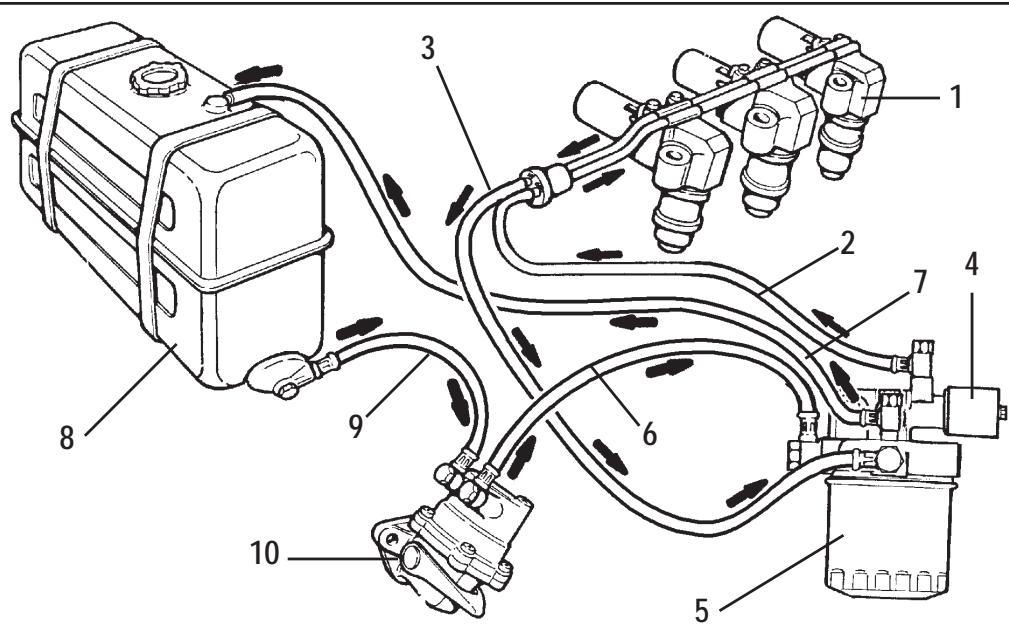

8) Fuel System - Circuito Combustibile - Circuit de Graissage - Kraftstoffanlage - Circuito Combustibile - Circuito Combustivel

1) Injector Pump Pompa Iniettore Pompe Injecteur Einspritzpumpe Bomba Invector Bomba Injector

2) Fuel Delivery Line Tubo Mandata Combustibile Tuyau d'Alimentation Kraftstoffförderleitung Tubo de Inyección de Combustible Tubo de Refluxo do Combustível

3) Fuel Overflow Line Tubo di Rifiuto Combustibile Tuyau d'Évacuation de Carburant Kraftstoffrücklaufleitung Tubo de Retorno del Combustible Tubo de Rejeição do Combustível

4) Electrovalve Elettrovalvola Electrovanne Magnetventil Electroválvula

5) Fuel Filter Filtro Combustibile Filtre à Combustible Brennstoffilter Filtro Combustibile Filtro Combustivel

6) Delivery Line From Fuel Pump to Fuel Filter Tubo Mandata Dalla Pompa Alimentazione al Filtro Combustibile Tuyau de Refoulement Depuis la Pompe d'Alimentation Jjusqu'au Filtre du Carburant Kraftstoffförderleitung von der Pumpe zum Kraftstofffilter Tubo de Impulsión de la Bomba de Alimentación al Filtro de Combustible Tubo de Refluxo da Bomba de Alimentação para o Filtro do Combustível

7) Fuel Overflow Line to Tank Tubo di Rifiuto Combustibile al Serbatoio Tuyau d'Évacuation de Carburant au Réservoir Kraftstoffrücklaufleitung Zum Tank Tubo de Retorno del Combustible al Depósito Tubo de Rejeição do Combustível para o Depósito

La batterie n'est pas livrée. Si le moteur a des supports en caoutchouc, connecter à la masse.

Kohler Co. garantit à l'acheteur initial que chaque moteur neuf diesel KOHLER® vendu par Kohler Co. sera exempt de vices de matériaux ou de main-d'oeuvre dans des conditions de fonctionnement normales pour une période de trois (3) ans à compter de la date d'achat, s'il est utilisé et entretenu en respectant les directives et les manuels de Kohler Co.

Nos obligations en vertu de la présente garantie se limitent expressément, à notre convenance, au remplacement ou à la réparation aux installations de Kohler Co., Kohler, Wisconsin 53044, ou à un de nos ateliers de réparation désignés par nous de telles pièces dans la mesure où une inspection révèlerait une défaillance.

EXCLUSIONS:

Les silencieux des moteurs à utilisation commerciale (non privée) sont garantis pendant un (1) an à compter de la date d'achat, à l'exception des pots d'échappement catalytiques, qui sont garantis pendant deux (2) ans.

La présente garantie ne couvre pas les défaillances causées par un accident ou une utilisation déraisonnable, notamment des réparations défectueuses ou le défaut de fournir un entretien raisonnable et nécessaire.

Les éléments suivants ne sont pas couverts par la présente garantie.

Les accessoires de moteur comme des réservoirs de carburant, des embrayages, des transmissions, des ensembles mécaniques et des batteries, à moins qu'ils n'aient été fournis et assemblés par Kohler Co. Ils sont assujettis aux garanties de leur fabricant.

KOHLER CO. ET/OU LE VENDEUR NE SERONT PAS TENUS RESPONSABLES DES DOMMAGES SPÉCIAUX, INDIRECTS, ACCIDENTELS OU SECONDAIRES, DE QUELQUE TYPE QUE CE SOIT, y compris, mais non limités à, coûts de main d'œuvre ou de transport dans le cadre de la réparation ou du remplacement des pièces défectueuses.

LES GARANTIES IMPLICITES OU LÉGALES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UNE FIN PARTICULIÈRE, SONT EXPRESSÉMENT LIMITÉES À LA DURÉE DE CETTE GARANTIE ÉCRITE. Nous n'offrons aucune autre garantie expresse, et n'autorisons aucune partie à offrir une telle garantie.

Certains États n'autorisent pas la limitation de responsabilité concernant la durée des garanties implicites ou l'exclusion ou la limitation des dommages accessoires ou indirects, il est donc possible que les limitations ou exclusions ci-dessus ne s'appliquent pas à votre situation.

Cette garantie vous confère des droits spécifiques auxquels peuvent s'ajouter d'autres droits variant d'un État ou d'une province à l'autre.

POUR OBTENIR UN SERVICE DE GARANTIE:

L'acheteur doit apporter le moteur dans un atelier de réparation Kohler autorisé. Pour trouver l'établissement le plus près de chez vous, visitez notre site Web, www.kohlerengines.com, et utilisez la fonction de localisation, consultez vos Pages Jaunes ou composez le 1-800-544-2444.

ENGINE DIVISION, KOHLER CO., KOHLER, WISCONSIN 53044

KOHLER CO.

GARANTIE LIMITÉE SELON LES NORMES FÉDÉRALES ET CALIFORNIENNES POUR LES SYSTÈMES DE CONTRÔLE DES ÉMISSIONS

MOTEURS DIESEL TOUT-TERRAIN

L'Agence américaine de protection de l'environnement (EPA), la Commission californienne en charge de la qualité de l'air (CARB) et Kohler Co. vous invitent à découvrir la garantie selon les normes fédérales et californiennes du système de contrôle des émissions de votre moteur diesel tout-terrain 2008 et ultérieur, à allumage par compression. Kohler Co. garantit que le moteur est conçu, construit et équipé afin de répondre aux réglementations américaines EPA et CARB régissant les moteurs diesel tout-terrain. La période de garantie démarrera à la date de livraison du moteur ou de l'équipement à l'acheteur final. Le moteur ne doit présenter aucun défaut de matériau ou main d'œuvre pendant la période de temps spécifiée à la section de couverture de garantie du fabricant du document ci-dessous.. Kohler Co. doit garantir le système de contrôle des émissions du moteur pour la période de temps listée à la section ci-dessous, à condition de l'absence de tout abus, toute négligence et toute maintenance inappropriée.

Le propriétaire ne sera pas facturé pour les coûts de diagnostic visant à déterminer qu'une pièce couverte par la garantie est effectivement défectueuse, à condition que ce travail de garantie soit réalisé à une station de garantie.

COUVERTURE DE GARANTIE DU FABRICANT

Votre système de contrôle des émissions de moteur diesel tout-terrain est sous garantie pendant une période de cinq (5) ans ou 3000 heures, le cas échéant, à compter de la date à partir de laquelle le moteur ou équipement est livré à l'acheteur final pour tous les moteurs à vitesse constante, d'une puissance maximum de 19≤kW<37 et d'un régime inférieur à 3000 tr/min, pour tous les moteurs à vitesse variable d'une puissance maximum de 19≤kW<37 et tous les moteurs à vitesse variable ou constante d'une puissance maximum supérieure à 37 kW. Votre système de contrôle des émissions de moteur diesel tout-terrain sur les moteurs à vitesse variable ou constante avec une puissance maximum inférieure à 19 kW et pour les moteurs à vitesse constante d'une puissance maximum de 19≤kW<37 et d'un régime égal ou supérieur à 3000 tr/min est sous garantie pendant une période de deux (2) ans ou 1500 heures, le cas échéant.

RESPONSABILITÉS DE GARANTIE DU PROPRIÉTAIRE

(a) Vous êtes responsable de la réalisation de toute la maintenance requise, y compris l'utilisation de liquides agréés comme spécifié dans votre manuel del'opérateur/ du propriétaire. Les pièces de rechange n'ont pas besoin d'être de la même marque ou fabriquées par le même constructeur que les pièces d'origine vendues avec le moteur. Ce type de pièce ne réduira pas les obligations de garantie du constructeur de moteur.
(b) Notez cependant que Kohler Co. est susceptible de réfuter la couverture de garantie si la défaillance du moteur ou d'une pièce est due à un abus, une négligence, une maintenance inappropriée ou des modifications non approuvées.
(c) Vous êtes responsable de démarrer le processus de garantie. Le ARB suggère que vous présentiez votre moteur tout terrain industriel à un concessionnaire Kohler dès qu'un problème survient. Pour obtenir les coordonnées des centres de service les plus proches, téléphonez au 1-800-544-2444 ou consultez le site www.kohlerengines.com.

COUVERTURE

Kohler Co. réparer ou remplacera les pièces, composants et sous-ensembles du système de contrôle des émissions qui présentent un défaut de matériau ou main d'œuvre constaté et prendra en charge tous les frais, y compris les pièces, la main d'œuvre et le diagnostic en rapport avec le système d'échappement du moteur. Le choix de réparer ou remplacer un défaut du système de contrôle des émissions et la responsabilité de cette décision reviendront entièrement à Kohler Co. Les composants/pièces du système de contrôle des émissions couverts par la Garantie limitée selon les normes fédérales et californiennes sont énumérés ci-dessous.

• Injecteur(s) de carburant
• Pompe(s) d'injection
• Collecteur d'échappement
• Collecteur d'admission
• Vanne de ventilation du carter moteur

• Tube de recirculation des gaz d'échappement (EGR)

• Unité de commande électronique (ECU), le cas échéant

• Capteurs associés au fonctionnement de l'ECU
• Étiquettes d'information sur le contrôle des émissions
• Turbocompresseur (le cas échéant)
• Dispositif de limitation de carburant

Les pièces/composants dont le remplacement est prévu dans le cadre du calendrier de maintenance requis seront couverts par les termes de la garantie pendant une période de temps allant jusqu'au premier point de remplacement prévu pour les pièces/composants en question. Tout dommage secondaire subi par d'autres composants du moteur résultant directement d'une défaillance couverte par la garantie d'un composant/une pièce du système d'émissions d'échappement sera couvert selon les conditions de garantie décrites dans le présent document.

En tant que propriétaire du moteur tout terrain industriel, vous devez néanmoins savoir que Kohler pourrait vous refuser la couverture de garantie si votre moteur tout terrain industriel ou une pièce était tombé en panne en raison d'abus, de négligence, de maintenance inappropriée ou de modifications non approuvées. Le fabriquant ne peut refuser la couverture de garantie qu'en raison des points susmentionnés.

EXIGENCES DE MAINTENANCE ET DE RÉPARATION

Le propriétaire est responsable de l'utilisation et de la maintenance correctes du moteur. Kohler Co. recommande de conserver tous les reçus et rapports concernant la réalisation de la maintenance régulière, dans l'éventualité de problèmes. Si le moteur est revendu pendant la période de garantie, les rapports de maintenance doivent être transmis à tout propriétaire ultérieur. Kohler Co. ne peut pas refuser des réparations couvertes par la garantie uniquement en raison du manque de réparation, maintenance ou omission d'archives de maintenance.

Les mesures normales de maintenance, remplacement ou réparation des dispositifs et systèmes de contrôle des émissions peuvent être effectuées par tout individu ou atelier de réparation ; cependant les réparations de garantie doivent être effectuées par un centre de service agréé Kohler. Des pièces de rechange ou de service présentant des performances et une durabilité équivalentes peuvent être utilisées pour des mesures de maintenance ou des réparations non couvertes par la garantie sans que cela n'affecte les obligations de garantie du fabricant du moteur.

DÉCLARATION DE GARANTIE DE CONTRÔLE DES ÉMISSIONS SELON LES NORMES CALIFORNIENNES VOS DROITS ET OBLIGATIONS DE GARANTIE

La Commission californienne en charge de la qualité de l'air et Kohler Co. ont le plaisir de présenter la garantie du système de contrôle des émissions sur votre moteur 2008 et ultérieur. En Californie, les nouveaux moteurs tout terrain industriels doivent être conçus, construits et équipés pour satisfaire aux normes anti-smog strictes de l'État. Kohler Co. doit garantir le système de contrôle des émissions sur votre moteur pour la période de temps listée ci-dessous, à condition de l'absence de tout abus, de toute négligence et de toute maintenance inappropriée de votre moteur.

Votre système de contrôle des émissions peut inclure des pièces comme un système d'injection du carburant et un système d'admission d'air. Des flexibles, connecteurs et autres ensembles associés au contrôle des émissions peuvent également être compris. Lorsqu'une panne couverte par la garantie survient, Kohler Co. réparera votre moteur tout terrain industriel gratuitement, y compris le diagnostic des pannes, la fourniture des pièces et la main d'œuvre.

COUVERTURE DE GARANTIE DU FABRICANT:

Votre système de contrôle des émissions de moteur diesel tout-terrain est sous garantie pendant une période de cinq (5) ans ou 3000 heures, le cas échéant, à compter de la date à partir de laquelle le moteur ou équipement est livré à l'acheteur final pour tous les moteurs à vitesse constante d'une puissance maximum de 19≤kW<37 et d'un régime inférieur à 3000 tr/min, pour tous les moteurs à vitesse variable d'une puissance maximum de 19≤kW<37 et pour tous les moteurs à vitesse variable ou constante d'une puissance maximum supérieure à 37 kW. Votre système de contrôle des émissions de moteur diesel tout-terrain sur les moteurs à vitesse variable ou constante avec une puissance maximum inférieure à 19 kW et pour les moteurs à vitesse constante d'une puissance maximum de 19≤kW<37 et d'un régime égal à ou supérieur à 3000 tr/min est sous garantie pendant une période de deux (2) ans ou 1500 heures, le cas échéant. Si une pièce de votre moteur associée au contrôle des émissions est défectueuse, elle sera réparée ou remplacée par Kohler Co.

RESPONSABILITÉS DE GARANTIE DU PROPRIÉTAIRE:

En tant que propriétaire du moteur tout terrain industriel, vous être responsable de la réalisation des tâches de maintenance requises listées dans votre manuel de l'utilisateur Kohler Co.. Kohler Co. vous recommande de conserver tous les reçus en rapport à la maintenance de votre moteur tout terrain industriel ; toutefois, Kohler Co. ne peut pas refuser une garantie sur la simple omission des reçus ou parce que vous n'avez pas réalisé toutes les tâches de maintenance programmée recommandées.

En tant que propriétaire du moteur tout terrain industriel, vous devez néanmoins savoir que Kohler Co. pourrait vous refuser la couverture de garantie si votre moteur tout terrain industriel ou les composants associés au contrôle des émissions étaient tombés en panne en raison d'abus, de négligence, de maintenance inappropriée ou de modifications non approuvées.

Votre moteur est conçu pour fonctionner avec du gazole commercial (gazole commercial à basse teneur en soufre ou teneur ultra basse en soufre n° 1 ou n° 2) uniquement. L'utilisation de tout autre carburant pourrait entraîner l'opération non conforme de votre moteur avec les exigences de contrôle des émissions selon les normes californiennes.

Vous êtes responsable de démarrer le processus de garantie. La Commission en charge de la qualité de l'air suggère que vous présentiez votre moteur tout terrain industriel à un concessionnaire Kohler Co. dès qu'un problème survient. Les réparations couvertes par la garantie doivent être effectuées par le concessionnaire aussi rapidement que possible.

Veuillez lire le document intitulé, Kohler Co - Garantie selon les normes fédérales et californiennes pour les systèmes de contrôle des émissions - moteurs diesels tout-terrain, pour des détails complets sur la garantie de votre moteur tout terrain industriel. Si vous avez des questions concernant vos droits et responsabilités de garantie ou l'emplacement du réparateur Kohler Co. autorisé le plus proche, veuillez appeler Kohler Co. au 1-800-544-2444 ou rendez vous sur notre site web www.kohlerengines.com.

EINGESCHRÄNKTE 3-JÄHRIGE DIESELMOTORGARANTIE VON KOHLER®

Pour toute exigence de service après vente et pièces détachées, s'adresser aux Stations du service du réseau Kohler.

KohlerEngines.com ou 1-800-544-2444 (les États-Unis et le Canada).
