MODE D'EMPLOI PROFILE FOCAL

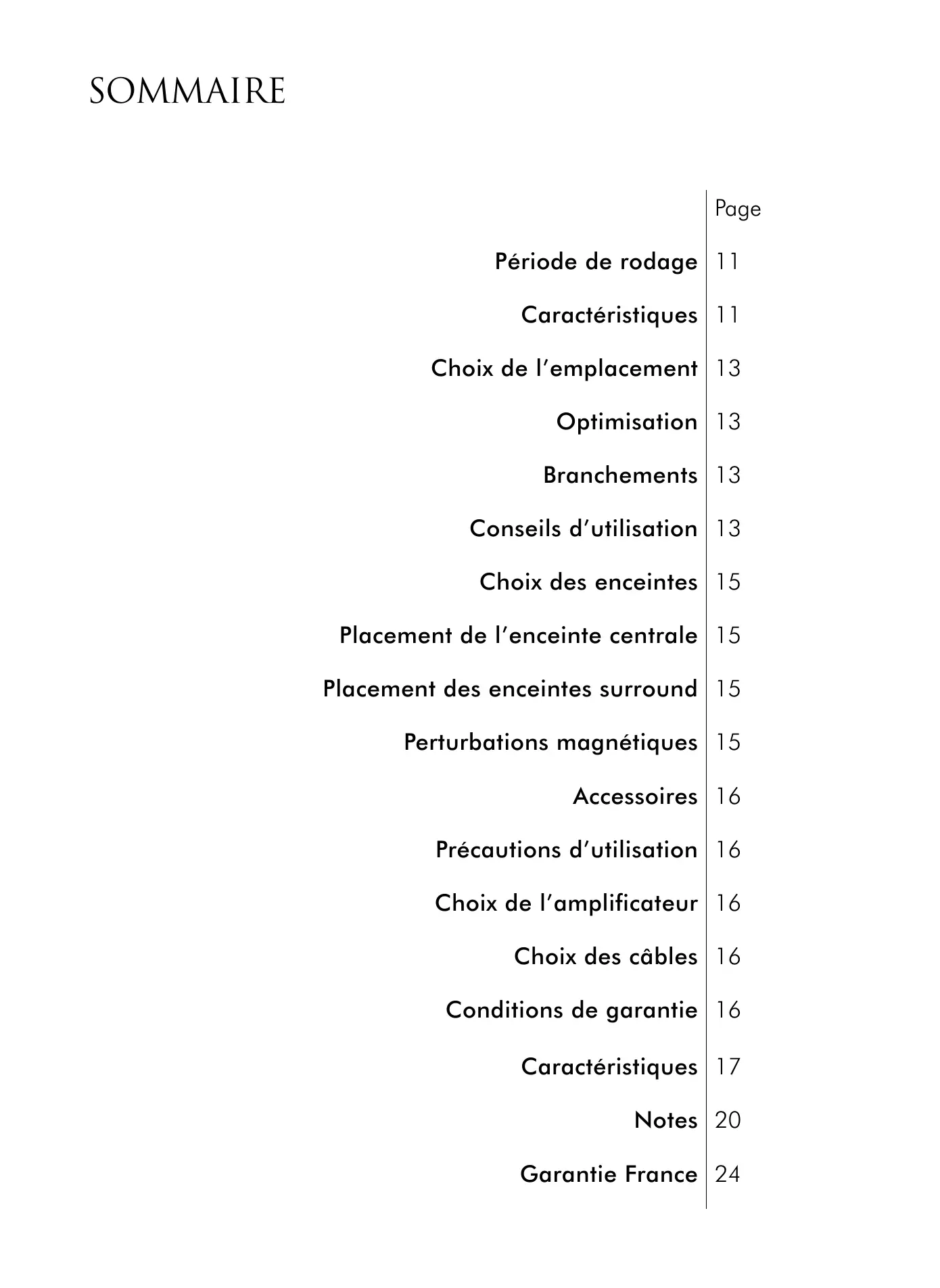

Sommaire Page Période de rodage 11 Caractéristiques 11 Choix de l’emplacement 13 Optimisation 13 Branchements 13 Conseils d’utilisation 13 Choix des enceintes 15 Placement de l’enceinte centrale 15 Placement des enceintes surround 15 Perturbations magnétiques 15 Accessoires 16 Précautions d’utilisation 16 Choix de l’amplificateur 16 Choix des câbles 16 Conditions de garantie 16 Caractéristiques 17 Notes 20 Garantie France 24 manuel d’utilisation profile Nous vous remercions d’avoir choisi les enceintes Profile et de partager avec nous notre philosophie "the Spirit of Sound". Ces enceintes de haute technicité intègrent les ultimes perfectionnements Focal-JMlab en matière de conception de haut-parleurs pour la haute fidélité et le home cinéma. Afin d’exploiter toutes leurs performances, nous vous conseillons de lire les instructions de ce livret puis de le conserver avec précaution pour vous y référer ultérieurement. Pour validation de la garantie Focal-JMlab, merci de nous retourner la garantie jointe dans les 10 jours. Période de rodage Les haut-parleurs utilisés dans Profile sont des éléments mécaniques complexes qui exigent une période d’adaptation pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de température et d’humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d’heures à niveau moyen, sur des programmes musicaux standards mais chargés en grave. Une fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes. Caractéristiques Tweeter à dôme inversé en aluminium magnésium technologie dôme inversé exclusive à Focal, permettant un transfert optimal de l’énergie. L’alliage aluminium / magnésium du dôme à suspension rapportée en Poron® garantit des performances exceptionnelles, pour un aigu à la fois doux et dynamique jusqu’à 30 kHz. Woofer et médium à cône "W" : la technologie des membranes composite "W" est un brevet Focal. Le sigle "W" signifie Verre-Verre, car il s’agit de deux feuilles de verre apposées de part et d’autre du corps central en mousse. Profile utilise la dernière évolution de la membrane "W" pour un contrôle ultra-précis des paramètres selon le dosage des voiles de verre et de l’épaisseur de la mousse. Construction Multiplis de MDF cintrée : nouveau procédé de fabrication en multiplis de panneaux MDF successifs et cintrés sous presse pour une esthétique moderne et un excellent rendu du grave (absence d’ondes stationnaires) ; Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle. Évent profilé avant et arrière : grave puissant sans distorsion. Ouate acoustique haute efficacité : excellent amortissement interne, grave tenu et plus profond. Vis de fixation en inox : inaltérables même en climat humide. Connexions haute fiabilité. Pointes de découplage fournies. Focal- JMlab ® - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal-fr.com Tél. (+33) 04 77 43 57 00 - Fax (+33) 04 77 37 65 87 mise en œuvre

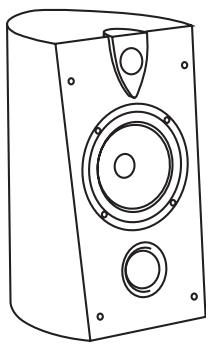

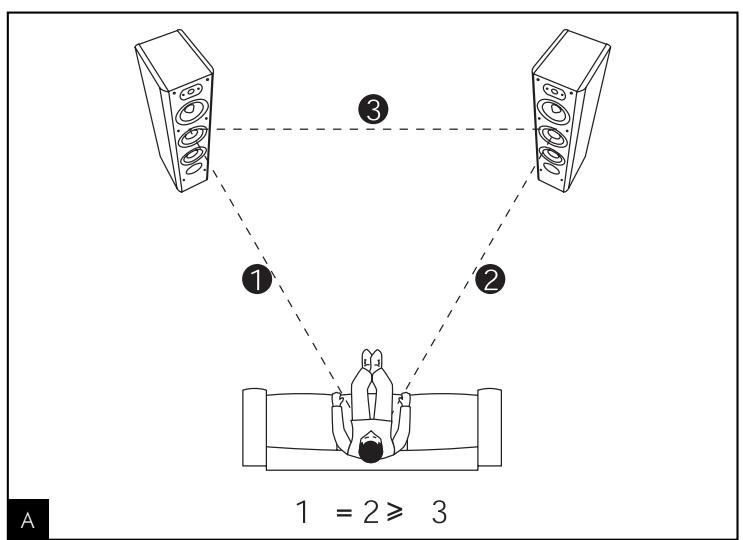

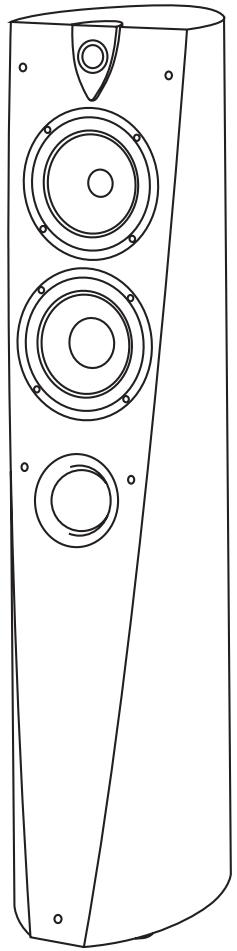

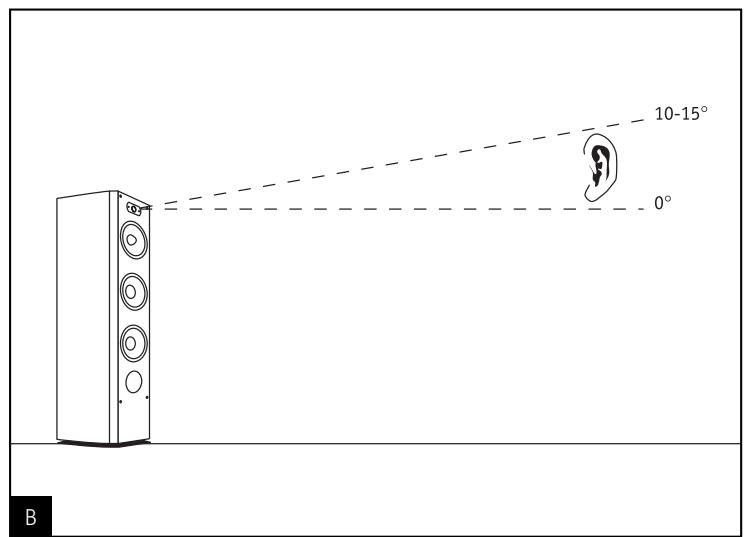

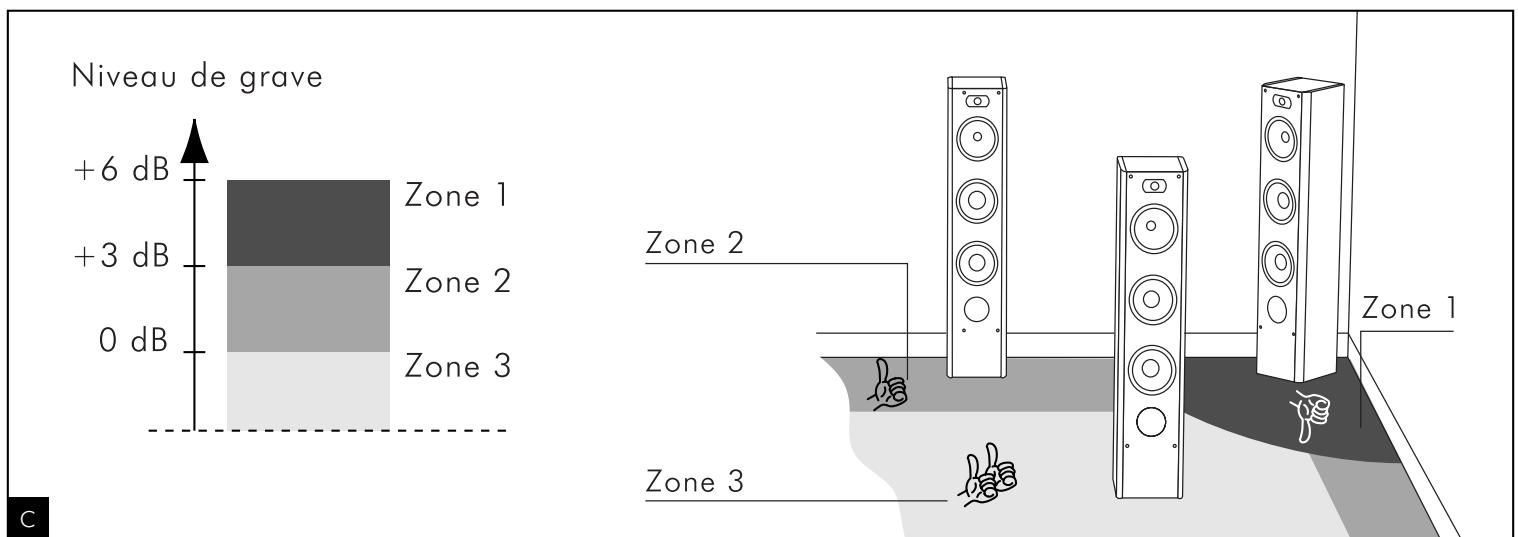

mise en œuvre Choix de l’emplacement Vos enceintes ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes home cinéma. Il convient toutefois d’observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste. Les enceintes devront être placées de façon symétrique face à la zone d’écoute, de manière à former idéalement un triangle équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d’aménagement particulières (fig. A). Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des oreilles de l’auditeur au point d’écoute habituel (fig. B). Ne placez pas les enceintes trop près d’un angle de la pièce et évitez de trop les rapprocher d’un mur. Ceci aura pour effet d’exciter certaines résonances du local et d’augmenter artificiellement le niveau de grave. A contrario, si le niveau de grave est jugé insuffisant, on pourra tenter de rapprocher les enceintes des murs pour rééquilibrer le niveau de grave (fig. C). Optimisation Pour les perfectionnistes, nous donnerons une formule de positionnement optimal : Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus grande (A < B < C), la relation B2 = AC définit la position idéale de l’enceinte (fig. D).

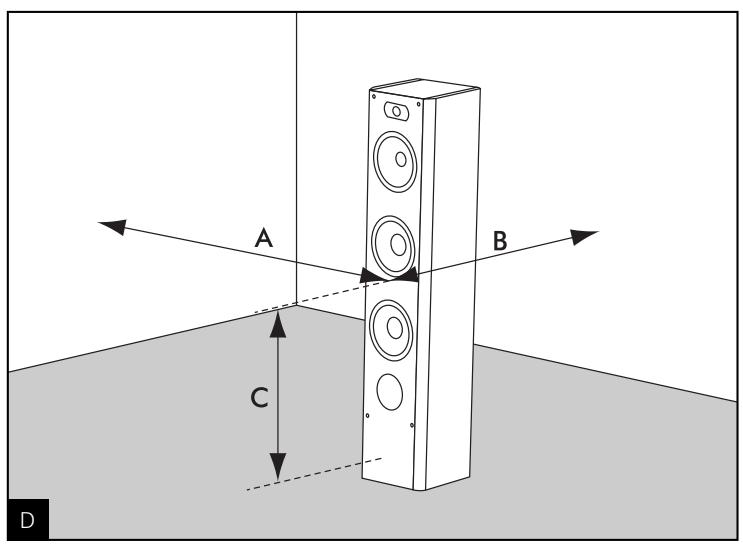

• Exemple 1 : Le centre du boomer est à 60 cm du sol (B = 60 cm) (mini enceinte sur pied) il est dégagé du mur arrière de 50 cm (A = 50 cm), le mur latéral sera idéalement à 72 cm (C = B2⁄A = 72 cm).

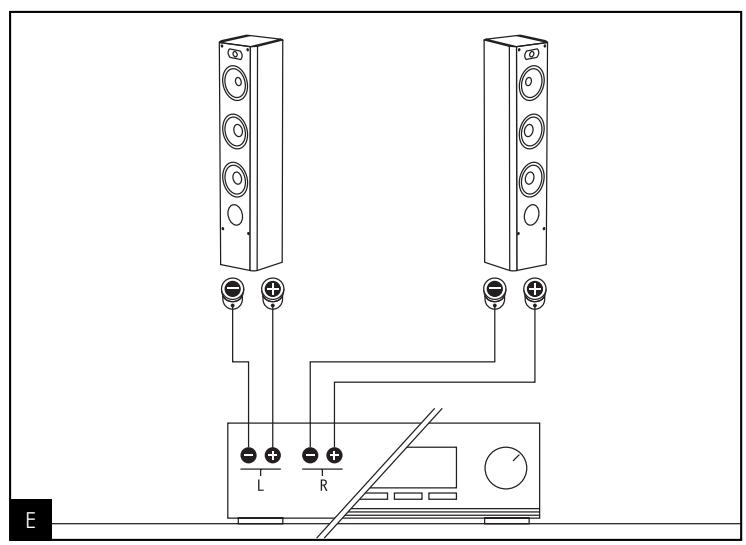

• Exemple 2 : Le centre du boomer est à 30 cm du sol (enceinte colonne) (A = 30 cm), à 1 m du mur arrière (C = 1 m), la distance aux murs latéraux sera B =√AC = 54,8 cm. Important Les grilles en tissu font partie intégrante des enceintes de la ligne Profile. Pour des performances optimales, nous vous conseillons de les laisser en place. Branchements Les connecteurs des Profile assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu’à 4 mm de diamètre) ou des fourches. Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être connecté sur la sortie correspondante de l’amplificateur, le connecteur marqué " - " sur la borne négative (fig. E). Si cette condition n’est pas respectée, l’image stéréo et la perception du grave se dégraderont considérablement. Conseils d’utilisation Le comportement des enceintes dépend de l’acoustique du local d’écoute, du bon positionnement des enceintes dans celui-ci et de l’emplacement de l’auditeur. Il est possible d’interagir sur ces éléments pour corriger ou améliorer un effet recherché. La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l’une de l’autre et / ou les orienter vers le point d’écoute Le son est dur, agressif : l’acoustique de votre local est probablement trop réverbérante. Envisagez l’utilisation de matériaux absorbants (tapis, canapé, tentures murales, rideaux…) et réfléchissants (mobilier) pour absorber ou diffuser les résonances. Le son est "plat ", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur compromis entre les matériaux absorbants et réfléchissants de votre intérieur. D’une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son se développe correctement. À l’inverse, le mur placé derrière la zone d’écoute sera idéalement absorbant pour éviter que des réflexions arrière ne viennent "polluer" la perception de l’image stéréophonique. Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d’éviter d’exciter certaines zones de fréquences notamment dans le médium (suppression du "flutter écho"). utilisation home cinéma

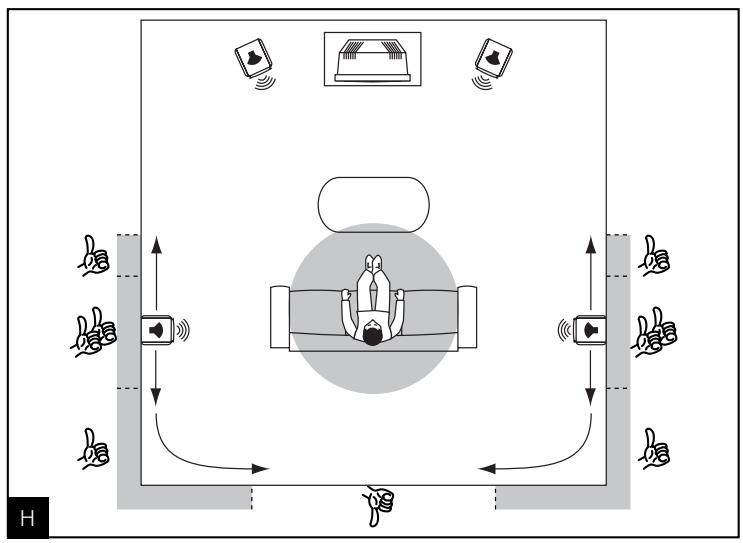

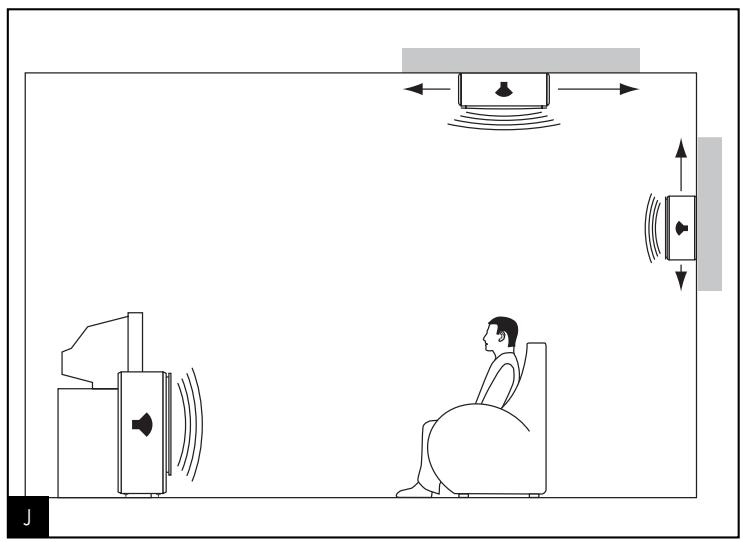

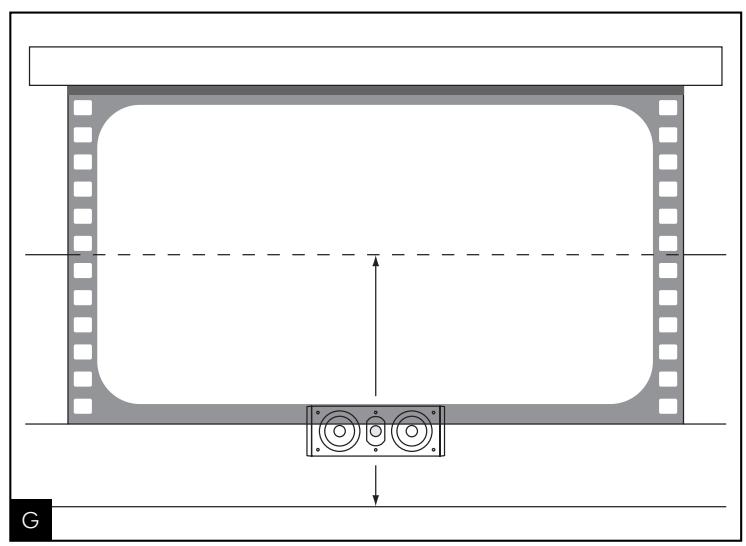

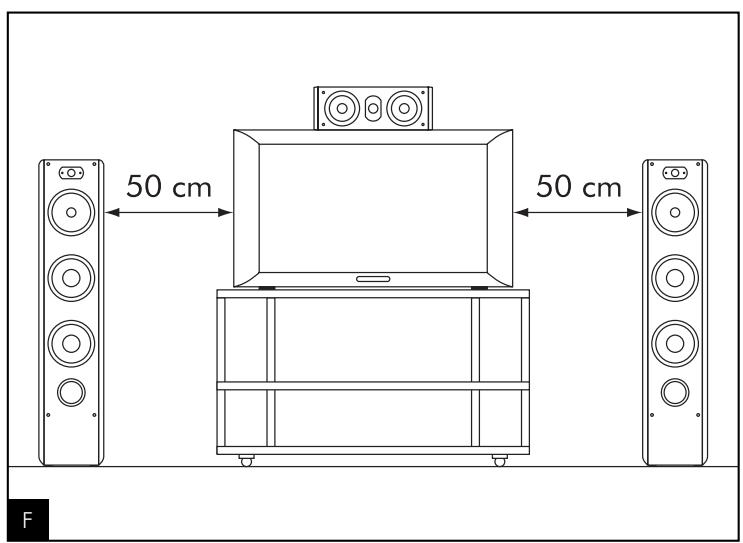

utilisation home cinéma Choix des enceintes Vos enceintes ont été mises au point pour fonctionner en stéréo comme en home cinéma. Si vous possédez déjà des enceintes Profile à l’avant et désirez évoluer vers le home cinéma, il est capital d’utiliser une enceinte centrale et des enceintes surround. Il s’agit de la seule solution envisageable pour vous garantir une parfaite concordance de timbres et une répartition à la fois réaliste et cohérente des effets tridimensionnels dans la pièce. Placement de l’enceinte centrale Les enceintes centrales doivent être placées à proximité de l’écran pour une restitution réaliste des dialogues. Elles peuvent être placées sur le téléviseur (fig. F) ou en dessous de celui-ci si le meuble TV le permet. Si un écran de projection standard est utilisé, l’enceinte centrale devra être placée au pied de l’écran pour des résultats optimaux. Si un écran micro perforé est utilisé, elle pourra alors être placée derrière l’écran, vers la moitié basse de celui-ci (fig. G). Placement des enceintes surround La complexité des bandes sonores des films, tout particulièrement celles qui sont mixées en 5.1, permet aujourd’hui d’obtenir une très grande diversité d’effets surround. Le choix du placement des enceintes surround est donc déterminant pour l’obtention d’un espace tridimensionnel réaliste. L’objectif visé est d’obtenir des sons suffisamment diffus et difficiles à localiser par l'application de quelques règles de base. Évitez de placer les enceintes surround trop en arrière de la zone d’écoute, car la perception s’en trouvera dégradée. Privilégiez un placement sur les murs latéraux pour obtenir des effets sonores plus enveloppants (fig. H, I). Placez les enceintes suffisamment en hauteur, au-dessus des oreilles des auditeurs (fig. J). L'enceinte surround dédiée SR 908 est livrée avec son kit de fixation mural (fig. K). Les amplificateurs audio / vidéo

5.1 disposent de systèmes de

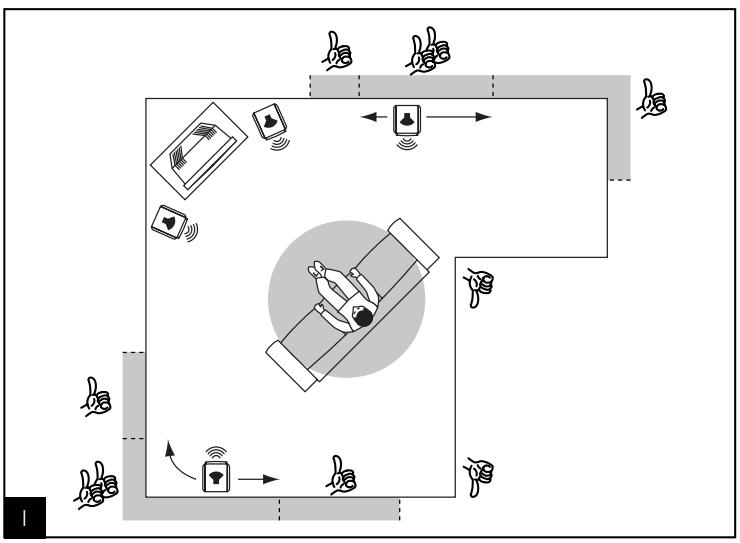

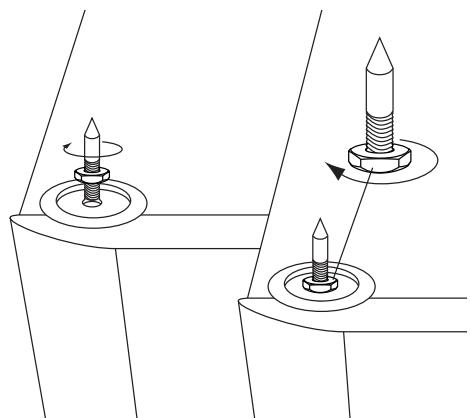

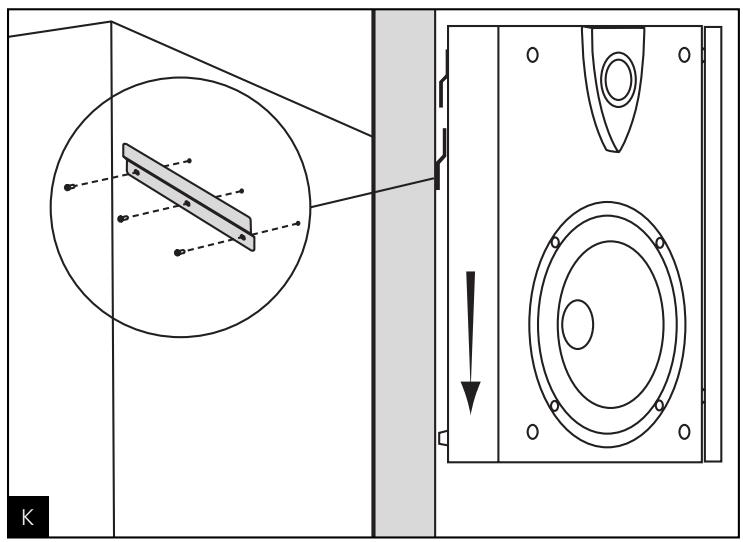

compensation permettant de faire varier le retard appliqué sur chaque enceinte. Cette fonction permettra de compenser un éventuel écart de distance entre les enceintes et les auditeurs. Les bandes sonores les plus évoluées sont mixées en 6.1, ce qui nécessite l’utilisation d’une ou deux enceintes centrales surround selon l’amplificateur utilisé, à placer derrière la zone d’écoute. Si deux enceintes d’effets sont utilisées, veillez à ne pas trop les écarter (moins d’un mètre) pour obtenir les meilleurs résultats. Perturbations magnétiques Les enceintes génèrent un champ magnétique de fuite pouvant perturber le fonctionnement de certains appareils. Il est strictement déconseillé d’utiliser des enceintes frontales à moins de 50 cm du téléviseur, très sensible à ce phénomène. L’image et les couleurs peuvent se trouver gravement déformées par le champ d’une enceinte trop proche. Tous les éléments sensibles (cassettes, stockage de données magnétique, projecteur et rétroprojecteurs CRT…) ne doivent pas être placés à proximité immédiate des enceintes non blindées. rÉGLAges fins Accessoires Les enceintes colonnes sont fournies avec quatre pointes (cônes) de découplage, à visser au besoin sur les 4 inserts métalliques situés à la base de l’enceinte. Ces pointes permettent d’assurer une très bonne stabilité aux enceintes colonne, notamment lorsque le sol n’est pas parfaitement plan et lisse. Cette stabilité est essentielle pour que l’énergie fournie par les membranes des boomers soit intégralement restituée sous forme d’un son. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes reposent uniformément au sol sans aucun basculement. Une fois la hauteur des pointes déterminées, les bloquer avec le contre-écrou. Lorsque l’utilisation des pointes se révèle nécessaire, nous vous conseillons de placer entre le sol et la pointe un élément métallique (pièce de monnaie par exemple) pour ne pas rayer un carrelage ou abîmer un parquet. La Profile 908 peut être posée sur un pied optionnel conçu spécifiquement pour elle. Précautions d’utilisation Le tweeter utilise un alliage aluminium / magnésium relativement souple, possédant un effet de " mémoire de forme " pour le mettre à l’abri de la plupart des petits chocs domestiques. Néanmoins nous vous recommandons de laisser en place les grilles de protection en tissu pour mettre le dôme à l’abri. Si la surface du dôme est marquée, le tweeter pourrait être altéré. L’entretien des enceintes se limite à un dépoussiérage à l’aide d’un chiffon sec. Si l’enceinte est tâchée, nous vous recommandons simplement l’utilisation d’un chiffon humide. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurant pour nettoyer la surface de l’enceinte. Éviter la proximité d’une source de chaleur. Choix des câbles Choisissez des câbles de qualité de section appropriée à la longueur : votre revendeur saura vous conseiller. Choix de l’amplificateur Ce n’est pas l’excès de puissance d’un amplificateur qui risque de détériorer l’enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l’amplificateur sature et génère des signaux parasites qui risqueraient de détruire le tweeter. La capacité dynamique et la définition des enceintes sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget. Conditions de garantie En cas de problème, adressez-vous à votre revendeur Focal-JMlab. La garantie pour la France sur tout matériel Focal-JMlab est de 10 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal-JMlab est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné. Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d’être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu’ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l’environnement. caractéristiques Profile 908 Profile 918 Profile 928 Type Enceinte compacte 2 voies bass-reflex Colonne 2 voies et demi bass-reflex Colonne 3 voies bass-reflex Haut-parleurs Tweteer 25 mm à dôme inversé Al/Mg Grave-médium "W" 16,5 cm, bobine 32 mm Réponse en fréquence (±3 dB) 50 à 30,5 kHz Tweteer 25 mm à dôme inversé Al/Mg Grave-médium "W" 16,5 cm, bobine 32 mm Grave "W" 16,5 mm, bobine 40 mm 40 à 30,5 kHz Tweteer 25 mm à dôme inversé Al/Mg Médium "W" 16,5 cm, bobine 32 mm 2 x graves "W" 16,5 mm, bobine 40 mm 38 à 30,5 kHz Sensibilité (2,83 V/1 m) 89 dB 90 dB 91 dB Impédance nominale

Impédance minimale 3,7 Ω à 200 Hz 3,2 Ω à 110 Hz 3 Ω à 150 Hz Puissance admissible sur programme musical Fréquences de filtrage 90 Watts 175 Watts 200 Watts 2600 Hz 180 Hz / 2600 Hz 300 Hz / 2600 Hz Dimensions (H x L x P) 390 x 230 x 275 mm 990 x 230 x 350 mm 1066 x 230 x 353 mm Poids net unitaire 8,5 kg 19,5 kg 22,3 kg Profile CC 908 Profile SR 908 Enceinte centrale blindée 3 voies bass-reflex Haut-parleurs Tweteer 25 mm à dôme inversé Al/Mg Médium "W" 8 cm, bobine 25 mm 2 x graves "W" 16,5 cm, bobine 25 mm Réponse en fréquence (±3 dB) 65 à 30,5 kHz Type Enceinte surround 2 voies close, fixation murale 2 x tweteer 25 mm à dôme inversé Al/Mg 2 x grave-médium "W" 16,5 cm, bobine 32 mm 75 Hz à 30,5 kHz Sensibilité (2,83 V/1 m) 91 dB 91 dB Impédance nominale

Impédance minimale 4,2 Ω à 150 Hz 5,2 Ω à 350 Hz Puissance admissible sur programme musical Fréquences de filtrage 150 Watts 175 Watts 500 Hz / 2600 Hz 2600 Hz Dimensions (H x L x P) 205 x 632 x 324 mm 295 x 403 x 194 mm Poids net unitaire 14,5 kg 8,8 kg

Comment / Commentaire notes Date Comment / Commentaire

Garantie France Pour validation de la garantie Focal, merci de nous retourner cette page dans les 10 jours, à l’adresse suivante : Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE Modèle : N° de série : Nom du revendeur : Ville : Date de l’achat : Prix de l’achat : Votre nom : Âge : Profession : Votre adresse complète : Votre adresse email : Composition de votre installation (marque, modèle) : Cassette : CD : Tuner : Satellite / câble : DVD : Amplificateur : Graveur CD / DVD : Autres éléments : Votre choix pour l’achat de ce modèle Focal s’est fait en fonction de : Conseil du revendeur Conseil d’amis, relation Visite d’exposition, salon Article de presse Ecoute en auditorium Possède déjà Focal Fiabilité / Qualité Catalogues Réputation Matériel Français Garantie Rapport qualité / prix Esthétique / Finition Autre Son En cas de renouvellement, quelles étaient vos précédentes enceintes acoustiques ? Dîtes en quelques mots pourquoi vous avez choisi Focal... Vos annotations éventuelles :

Nous garantissons la confidentialité de ces informations. SCEB-070330/3
