Type d'appareil	Climatiseur
Modèle	Non précisé
Fonction principale	Refroidissement et chauffage
Installation	Murale ou centrale
Alimentation électrique	Non précisé
Capacité de refroidissement	Non précisé
Capacité de chauffage	Non précisé
Type de fluide frigorigène	Non précisé
Contrôle	Non précisé
Niveau sonore	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Maintenance	Requise régulièrement
Garantie	Non précisé
Accessoires inclus	Non précisé
Normes	Conforme aux normes en vigueur

FOIRE AUX QUESTIONS - AQUA ILZHE 15 CIAT

Comment démarrer le CIAT AQUACIAT ILZHE 15 ?

Pour démarrer le CIAT AQUACIAT ILZHE 15, assurez-vous que l'appareil est correctement connecté à l'alimentation électrique et à votre système de chauffage. Appuyez sur le bouton de mise en marche situé sur le panneau de contrôle.

Que faire si l'unité ne s'allume pas ?

Si l'unité ne s'allume pas, vérifiez d'abord que l'alimentation électrique est fonctionnelle. Assurez-vous que le disjoncteur n'a pas sauté et que tous les câbles sont correctement branchés.

Comment régler la température de l'eau ?

Pour régler la température de l'eau, utilisez le panneau de contrôle pour sélectionner la température désirée. Vous pouvez généralement ajuster la température entre 30°C et 60°C selon vos besoins.

Que faire si l'eau ne chauffe pas ?

Si l'eau ne chauffe pas, vérifiez d'abord si l'unité est en mode chauffage. Assurez-vous également que le thermostat est réglé à une température supérieure à la température actuelle de l'eau.

Comment effectuer l'entretien de l'unité ?

L'entretien de l'unité consiste à nettoyer régulièrement le filtre et à vérifier le niveau de liquide réfrigérant. Consultez le manuel d'utilisation pour des instructions détaillées sur l'entretien.

Que faire si je reçois un code d'erreur sur l'écran ?

Si un code d'erreur apparaît, référez-vous au manuel d'utilisation pour identifier la signification du code. Vous pouvez également essayer de redémarrer l'unité pour voir si le problème persiste.

Quelle est la capacité de chauffage de l'AQUACIAT ILZHE 15 ?

La capacité de chauffage de l'AQUACIAT ILZHE 15 est de 15 kW, ce qui le rend adapté pour des espaces de taille moyenne à grande.

L'unité est-elle bruyante ?

Le CIAT AQUACIAT ILZHE 15 est conçu pour fonctionner de manière silencieuse. Si vous remarquez un bruit excessif, cela pourrait indiquer un problème technique.

Comment régler le mode de fonctionnement ?

Pour changer le mode de fonctionnement, accédez au menu du panneau de contrôle et sélectionnez le mode désiré, tel que chauffage, refroidissement ou eau chaude sanitaire.

Quelle est la durée de vie attendue de l'unité ?

Avec un entretien régulier, la durée de vie attendue du CIAT AQUACIAT ILZHE 15 est d'environ 15 à 20 ans.

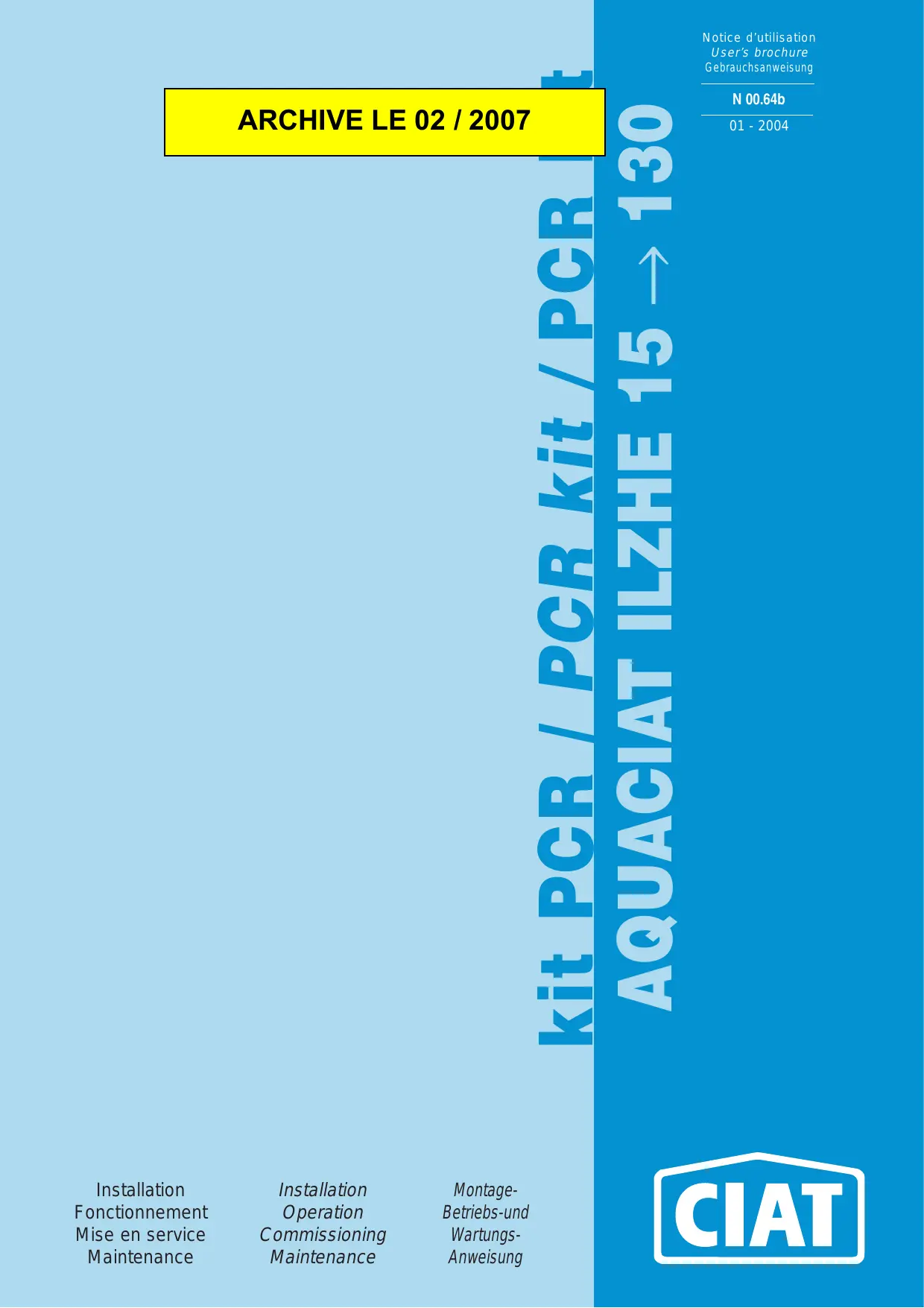

MODE D'EMPLOI AQUA ILZHE 15 CIAT

ARCHIVE DU 02 / 2007

Installation Fonctionnement Mise en service Maintenance

1 Boîtier d'ambiance avec sonde et potentiomètre intégrés. 1 Thermostat à réarmement manuel de départ d'eau chaude à 63°C avec sa filerie + étiquette. Colliers plastiques + isolant.

Installation avec plancher chauffant / rafraîchissant

Nous recommandons d'utiliser le programmeur ClimBOX2 et le kit Plancher Chauffant / Rafraîchissant (PCR), tous deux disponibles (en option).

Le kit PCR comprend :

• 1 boîtier d'ambiance avec molette d'ajustement de la température ambiance (± 3^)
• 1 thermostat à réarmement manuel de départ d'eau chaude à 63°C
• une filerie, des colliers plastiques et de l'isolant.

Le kit PCR régule la température ambience de la maison et assure la protection de la dalle.

• En mode chaud, la consigne sur le retour d'eau tient compte de la température ambiente souhaitée P08 (description des paramètres notice régulation MRS 5.1B "Mise en route"), de la position de la molette du boîtier d'ambiance, et de la température extérieure.
• En mode rafraîchissement, le groupe se met en route dès que la température ambiance passe au-dessus de P09. Le groupe régule avec la consigne fixe sur le retour d'eau P36. La molette du boîtier d'ambiance et la température extérieure n'ont aucune influence dans ce mode.

Installation du kit

Pour installer le thermostat à réarmement manuel sur le groupe, vous devez :

1 - démonter le toit du groupe et retirer la porte de la platine électrique. 2 - fixer le thermostat à réarmement manuel à 63°C sur la platine électrique (position), à côté du thermostat à 78°C des appoints électriques.

3 - Modifier le câblage des thermostats 63°C et 78°C comme indiqué ci-dessus (voir le schéma électrique du groupe).

4 - Fixer le capillaire du thermostat sur le tube cuivre de départ d'eau grâce à 2 colliers plastiques, puis recouvrir par l'isolement tenue également par deux colliers plastiques.

Paramètre de la régulation MRS5.1

Pour pouvoir modifier les paramètres suivants, il faut que le groupe soit déverrouillé (cf notice MRS5.1) et passer P15 à la valeur 0. Mettre le paramètre P07 à 1 (régulation avec Plancher Chauffant Rafraîchissant). Régler le paramètre P36 (consigne de return d'eau en mode froid). Dans le cas d'un fonctionnement de la régulation en fonction de la température extérieure (P03 = 1), bien penser à rentrer la pente de régulation (loi sur l'eau) avec les paramètres P27, P28, P29 et P35.

Si P07 = 1 (PCR) les paramètres P02, P30, P31 et P32 sont inaccessibles.

Si P07 = 1 (PCR) les paramètres P02, P30, P31 et P32 sont inaccessibles.

Régler également les températures de comport souhaitées P09 (mode froid, temperature ambiente sous laquelle le compresseur s'arrête) et P18 (mode chaud, temperature ambiente souhaitée). Pour que le groupe fonctionne, il faut verrouiller les paramètres, c'est-à-dire mettre la valeur 1 à P15.

Enchaud

Régulation en fonction de la température extérieure : P03=1

Réglage de la loi d'eau : P35=20°C et P27=20°C

P28=température extérieure minimale de base de la région

P29=température de l'eau utilisée dans le calcul des déperditions thermiques de la maison à la température extérieure minimale de base (par défaut 35°C, maximum 40°C)

Enraffachissement

P36=21°C à l'intérieur des terres
