Intitulé	Description
Type de produit	TV LCD avec technologie LED
Résolution d'écran	1920 x 1080 pixels (Full HD)
Taille de l'écran	32 pouces
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	80 x 50 x 10 cm (sans pied)
Poids	15 kg
Compatibilités	Compatible avec les systèmes de montage VESA
Connectivité	HDMI, USB, Ethernet, Wi-Fi
Fonctions principales	Smart TV, accès à des applications de streaming, contrôle vocal
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, service après-vente recommandé
Sécurité	Ne pas exposer à l'humidité, débrancher en cas d'orage
Informations générales	Produit haut de gamme, design scandinave, son de qualité supérieure

FOIRE AUX QUESTIONS - BANG & OLUFSEN BEOVISION 10 BANG & OLUFSEN

Comment puis-je connecter mon BeoVision 10 à Internet ?

Pour connecter votre BeoVision 10 à Internet, allez dans les paramètres du téléviseur, sélectionnez 'Réseau', puis 'Configuration du réseau'. Choisissez entre une connexion Wi-Fi ou Ethernet et suivez les instructions à l'écran.

Pourquoi mon BeoVision 10 ne s'allume-t-il pas ?

Vérifiez que le téléviseur est correctement branché à une prise électrique fonctionnelle. Essayez de débrancher le téléviseur pendant 10 secondes, puis rebranchez-le. Si le problème persiste, contactez le service client.

Comment mettre à jour le logiciel de mon BeoVision 10 ?

Pour mettre à jour le logiciel, allez dans les paramètres, sélectionnez 'À propos de' puis 'Mise à jour du logiciel'. Assurez-vous que le téléviseur est connecté à Internet, puis suivez les instructions pour télécharger et installer la mise à jour.

Les haut-parleurs de mon BeoVision 10 ne fonctionnent pas, que faire ?

Vérifiez que le volume n'est pas à zéro et que le mode silencieux n'est pas activé. Assurez-vous que les câbles des haut-parleurs sont correctement connectés. Si le problème persiste, essayez de réinitialiser le téléviseur.

Comment réinitialiser mon BeoVision 10 aux paramètres d'usine ?

Pour réinitialiser votre BeoVision 10, allez dans les paramètres, sélectionnez 'Réinitialiser', puis 'Réinitialiser aux paramètres d'usine'. Notez que cela supprimera toutes vos configurations et données personnelles.

Mon BeoVision 10 ne détecte pas les chaînes de télévision, que faire ?

Vérifiez que l'antenne ou le câble est correctement connecté. Accédez aux paramètres de télévision, sélectionnez 'Recherche de chaînes' et suivez les instructions pour rechercher les chaînes disponibles.

Puis-je utiliser des applications tierces sur mon BeoVision 10 ?

Le BeoVision 10 prend en charge certaines applications intégrées, mais il n'est pas compatible avec toutes les applications tierces. Vérifiez le magasin d'applications intégré pour voir les options disponibles.

Comment ajuster les paramètres d'image de mon BeoVision 10 ?

Pour ajuster les paramètres d'image, allez dans les paramètres, puis dans 'Image'. Vous pourrez modifier la luminosité, le contraste, la saturation et d'autres réglages selon vos préférences.

Comment activer le mode économie d'énergie sur le BeoVision 10 ?

Pour activer le mode économie d'énergie, accédez aux paramètres, sélectionnez 'Énergie', puis activez l'option 'Mode économie d'énergie'. Cela réduira la consommation d'énergie lorsque le téléviseur est inactif.

MODE D'EMPLOI BANG & OLUFSEN BEOVISION 10 BANG & OLUFSEN

AVERTISSEMENT : afin de réduire les risques d'incendie ou d'électrocution, ne pas exposer cet apparéil à la pluie ou à l'humidité. Ne pas exposer l' apparéil à l'écoulement de liquides et à des élaboussures, et veiller à ce qu'aucun object rempli de liquide, par exemple un vase, ne soit placé sur l' apparéil.

Pour déconnecter complètement l'appareil du secteur, débrancher le cordon d'alimentation de la prise secteur. L'appareil débranché reste prét à l'emploi.

Le symbole représentant un éclair terminé par une flèche dans un triangle équilatéral est destiné à avertir l'utilisateur de la présence d'une « tension dangereuse » non isolée, à l'intérieur du produit, dont la puissance est suffisante pour poser un risque d'électrocution.

Le symbole ci-contre, représentant un point d'exclamation dans un triangle équilatéral, est destiné à avertir l'utilisateur de la présence d'importantes instructions d'utilisation et de maintenance (entretien) dans la documentation jointe au produit.

Lire ces instructions.

Conserver ces instructions.

Tenir compte de tous les averissements.

Suisse toutes les instructions.

Ne pas utiliser cet apparéil à proximé d'eau.

Nettoyer uniquely à l'aide d'un chiffon sec.

Ne pas obstruer les grilles de ventilation. Effectuer l'installation conformément aux instructions du fabricant.

Ne pas installer à proximé d'une source de chaleur, telle que des radiateurs, des registres de chaleur, des poêles ni de tout autre apparéil (notamment des amplificateurs) générant de la chaleur.

Ne pas neutraliser le dispositif de sécurité de la fiche polarisée ou de terre. Une fiche polarisée compte deux broches, dont l'une est plus large que l'autre. Une fiche de terre compte deux broches plus une broche de mise à la terre. La brochure large ou de mise à la terre est prévue pour votre sécurité. Si les fiches ne sont pas adaptées à votre prise, contacter un electricien pour qu'il la remplace.

Ranger le cordon d'alimentation pour qu'on ne marche pas dessus. Veiller à ce qu'il ne soit pas pince, particulièrement au niveau des fiches electriques, des prises de courant et du point de sortie de l'appareil.

Utiliser uniquement les pieces/accessoires indiqués par le fabricant.

Utiliser uniquement avec le chariot, le socle, le trépied, le support ou la table indiqué par le fabricant ou vendu avec l'appareil. En cas d'utilisation d'un chariot, déplacer avec soin le chariot/l'appareil pour ne pas se blesser en cas de bascurement.

Débrancher l'appareil en cas d'orage ou d'absence d'utilisation prolongée.

Confier la maintenance à du personnel de maintenance qualifié. Faire appel à l'équipe de maintenance dés que l'appareil est endommagé d'une manière ou d'une autre : prise ou cordon d'alimentation endommagé, renversement de liquide, chute d'objet sur l'appareil, appareil exposé à la pluie ou à l'humidité, mauvais fonctionnement ou chute de l'appareil.

La fiche secteur du cordon d'alimentation secteur doit rester prete a etre utilisée.

Ne pas exposer les batteries à une chaleur excessive comme le soleil, le feu ou une source similaire.

Pour une installation et une interconnexion appropriées et sûres de l'équipement dans des systèmes multiméias, respecter les instructions fournies.

Cher client,

Leprésent manuel d'utilisation contient des informations concernant l'utilisation quotidienne de votre apparéil Bang & Olufsen et de l'équipement connecté. Nous attendons de votre revendeur qu'il livre, installe et configure votre produit.

De plus amples informations sur le produit et les questions fréquentes correspondantes sont disponibles sur le site www.bang-olufsen.com.

Votre revendeur Bang & Olufsen est l'endetroit idéal pour toutes vos demandes de service.

Pour trouverle revendeurelplusprocheoucontacterleserviceclientele Bang&Olufsen,consulter notre siteWeb www.bang-olufsen.com

ou bien écrire à l'adresse : Bang & Olufsen a/s BeoCare Peter Bangs Vej 15 DK-7600 Struer

Les specifications et les caractéristiques techniques ainsi que leur mise en œuvre sont sujettes à modification sans préavis.

Avertissements

• S'assurer que le téléviseur est place, installé et connecté conformément aux instructions de ce manuel.
• Placer le téléviseur sur une surface solide et stable. Pour éviter toute blessure, utiliser uniquement un pied ou un support mural/agré Bang & Olufsen!
• Ne placer aucun objet sur le dessus du téléviseur.
• Ne pas exposer le téléviseur à la pluie, à un taux d'humidité élevé ou à une source de chaleur.
• Ce téléviseur n'est donc que pour être utilisé en interieur, dans un lieu sec. Utiliser l'appareil dans une plage de températures de 10 à 35^ et à une altitude maximale de 1 500 m.
• Eviter toute exposition directe du télévisuer aux rayons du soleil, étant donné que cela peut avoir pour conséquence une réduction de la sensibilité de réception de la télécommande.
• Laisser suffisamment d'espace autour du téléviseur pour une ventilation appropriée.
• Connecter tous les cables avant de connecter ou reconnectcer l'un des éléments de l'installation au secteur.
• Ne placer aucune source de flammes nues comme des bougies allumées sur l'appareil.
• Ne pas ouvrir le téléviseur. Confier les opérations de ce type à du personnel de maintenance qualifié.
• Ne pas frapper l'écran à l'aide d'objets durs ou pointus.
• La mise hors tension complète du téléviseur n'est possible qu'en le débranchant de la prise murale.
  Le cable secteur et la fiche fournis sont spécialement concus pour le téléviseur. Le changement de la fiche ou tout endommagement du cable secteur peut nuire au bon fonctionnement du téléviseur.

Table des matieres

Utilisation quotidienne

6 Comment utiliser votre télécommande
8 Introduction
10 Utiliser des équipements avec la Beo4 et la Beo5
12 Systeme BeoLink
14 Son surround
15 Régler les paramètres d'image et de son
16 Mode jeu et format d'image
17 Sleep Timer et Valider Timer
18 Orienter le téléviseur

Installation et configuration

20 Connecter et paramétrr un système audio
22 Connecter et paramétrer un système BeoLink
23 Le téléviseur dans une piece linkée
24 Deux téléviseurs dans la même piece

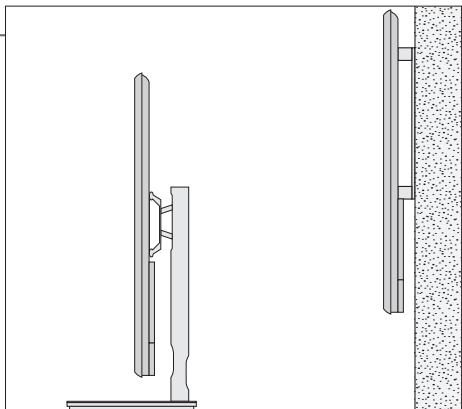

26 Installerer notre téléviseur
28 Etendre une installation
30 Installer un équipement supplémentaire
32 Panneaux de connexion
34 Première installation du téléviseur
36 Configuration des enceintes
38 Réglages supplémentaires
39 1 39 1
39 Nettoyage

Informations

Menu VERSION DE LA BEO4

Dans le menu OPTIONS, vous pouvez afficher le menu VERSION DE LA BEO4. Ce menu n'est applicable que si la télécommande Beo4 dont vous disposez comporte une touche de navigation. Pour plus d'informations, se reporter au manuel de la Beo4 ou contacter votre revendeur Bang & Olufsen.

^1 Certaines touches peuvent être configurées lors de la configuration. Voir p. 29. REMARQUE! Pour des informations générales sur le fonctionnement de votre télécommande, se reporter à sa documentation.

1*A propos des touches

3*Touches de couleur

Zone réelle

Touches programmables de

la Beo5

Dans ce manuel, si la touche est représentée en gris clair, vous devez appuyer sur une touche programmable (sur l'écran, donc). Si la touche est gris foncé, vous devez appuyer sur une touche physique.

Appuyer sur la roue à côté de la couleur souhaïée pour activer la touche de couleur correspondante.

Indique la zone réelle de la Beo5 telle qu'elle a été nommée au cours du processus de configuration.

En fonction de la source activée, différentes touches programmables apparaissent sur l'écran. Toucher l'écran pour activer la fonction.

Naviguer dans les menus et selectionner les réglages à l'aide de la télécommande. La page 39 présente une vue d'ensemble des menus de votre téléviseur.

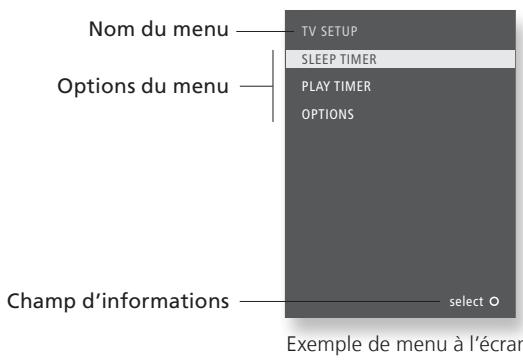

Affichage et menus

Les informations concernant les sources selectionnées sont affichées sur la partie supérieure de l'écran. Les menus à l'écran permettent d'effectuer les réglages.

TV

ou

DTV

Allumer le téléviseur

Allumer un decodeur STB

MENU

Afficher le menu

Important - Pour en savoir plus : www.bang-olufsen.com

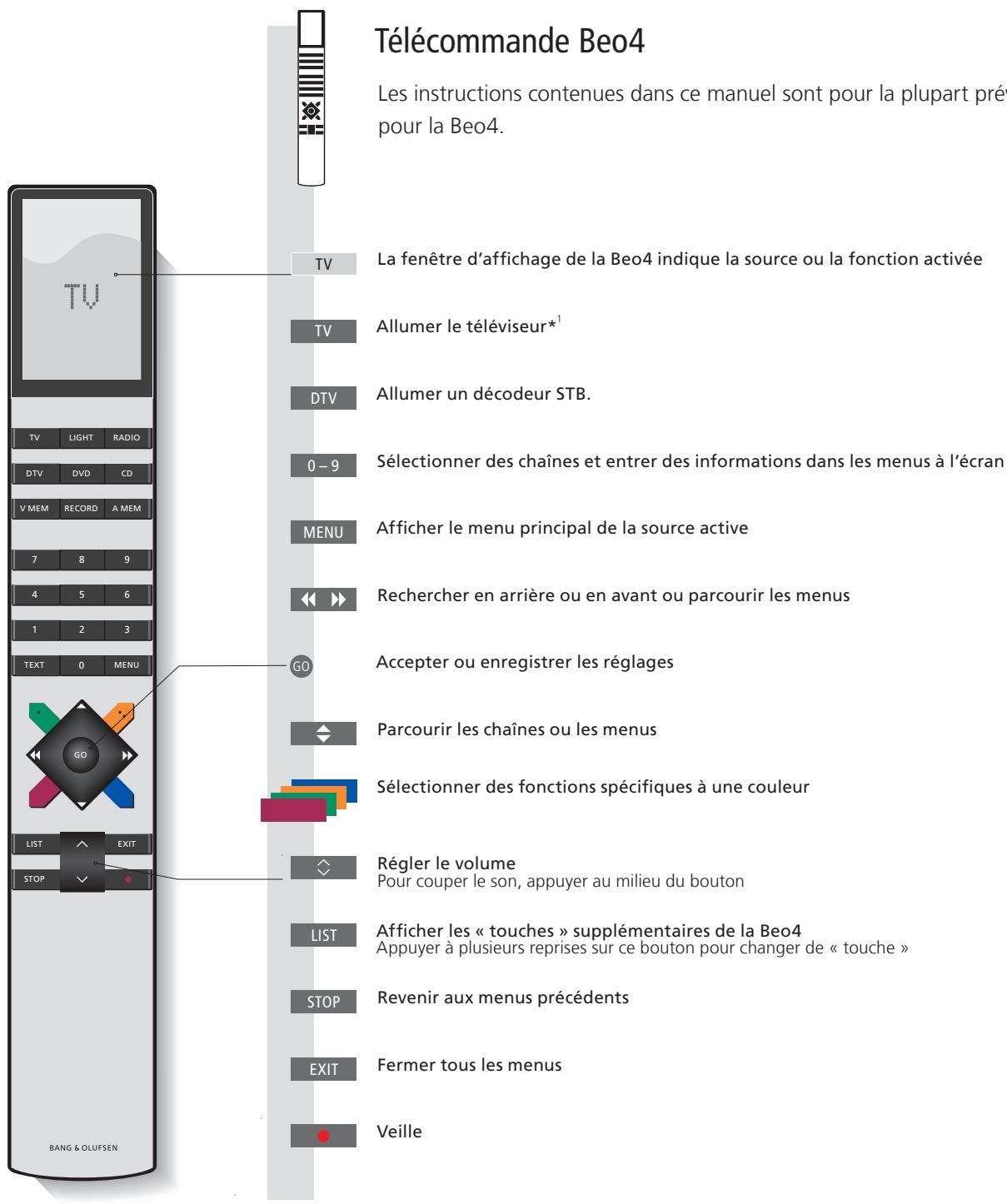

Télécommande Les instructions du present manuel sont pour la plupart prévues pour la télécommande Beo4, mais vous pouvez également utiliser la Beo5. Une vue d'ensemble des touches de la Beo5 et de la Beo4 est proposée au tout début du present manuel. Pour des informations générales sur le fonctionnement de votre télécommande, se reporter à sa documentation.

Naviguer dans les menus

Lorsqu'un menu est affiché à l'écran, vous pouvez passer d'une option à l'autre, afficher des réglages ou entra des données.

Selectionner l'option/le reglage

Entrer des données

Appeler le sous-menu/ memoriser le réglage

Selectionner l'option

Quitter les menus

Revenir en
arrière par le
biais des menus

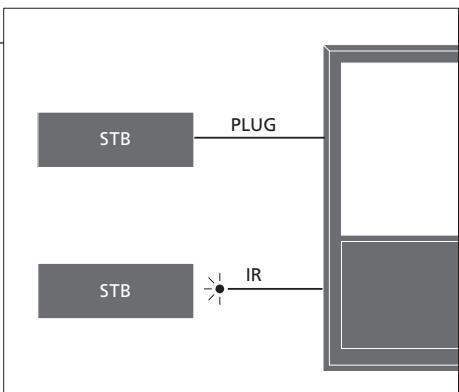

Le contrôleur d'unité périphérique (Peripheral Unit Controller) intégré joue le role d'interpréte entre l'appareil video connecté (par exemple un décodeur STB, un enregistreur ou un lecteur de DVD) et la télécommande Bang & Olufsen.

Afficher le menu en superposition*1 SLECTIONNER I'equipements connecté MENU ou Afficher le menu en superposition SeLECTIONNER une fonction

Fonctionnement direct de la Beo4

Activer une fonction sans le menu en superposition.
L'équipement connecté doit être allumé.

Sélectionner une fonction

1-9

Activer la fonction

Il n'est pas possible d'appeler la superposition dans des pieces linkées. A la place, appuyer sur la touche de couleur souhaïée ou sur GO suivi d'un numéro.

REMARQUE! Des paramètres du menu CONNEXIONS dépend la touche de source permettant d'activer votre unité périhérique. Voir p. 32.

Utiliser la télécommande Bang & Olufsen pour acceder aux fonctions proposées par votre équipement non-Bang & Olufsen.

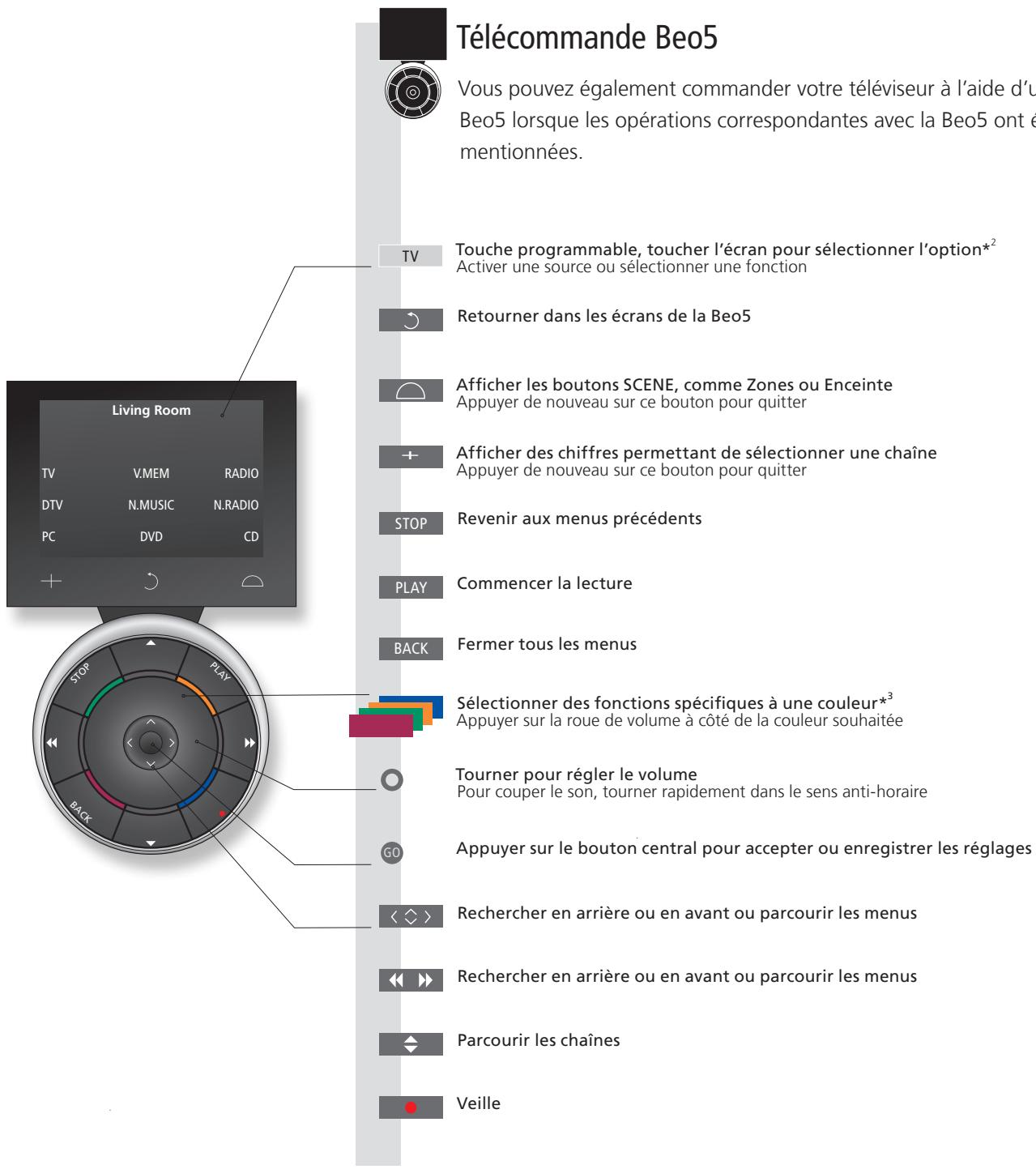

Télécommande Beo5

Les fonctions principales de votre équipement sont accessibles via l'afficheur de la Beo5. Il est toute fois possible que toutes les fonctions ne soient pas prises en charge.

Selectionner la source

→ Sélectionner une fonction

Utiliser des menus de l'équipement

Utiliser le propre menu d'un équipement connecté par l'intérimétaire de la télécommande. Pour revenir à un menu précédent, il est parfois nécessaire d'appuyer sur EXIT plutôt que sur STOP, sur la Beo4.

Appeler le menu de l'équipement

<<

Naviguer dans les menus

GO ou

Selectionner une fonction

GO

Parcourir des pages/listes de chaînes

0-9

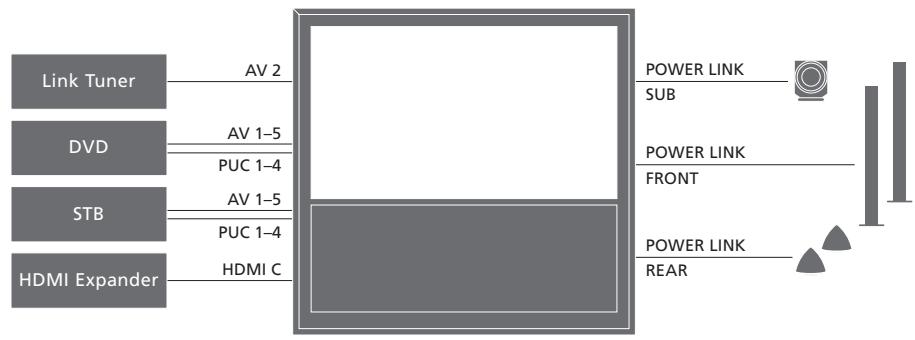

Si vous disposez d'un système BeoLink, vous pouvez faire fonctionner toutes les sources connectées tant à partir de la piece principale que des pieces linkées.

Son du téléviseur sur les enceintes audio

Ecouter du son depuis une source TV sur les enceintes de votre système audio.

Son audio sur les enceintes du téléviseur

Ecouter du son audio sur les enceintes connectées au téléviseur. Concerne uniquement l'option 1-1, voir p.21.

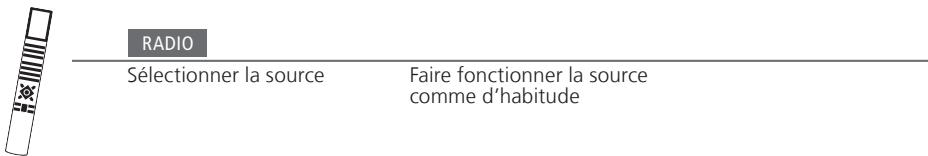

Utiliser une source presente dans une piece*²

Activer une source dans la piece principale ou une piece linkée depuis une piece linkée. Le type de source, un système audio par exemple, n'est present que dans l'une des pieces.

Conseils utiles

Source dans la piece principale Source dans une piece linkée

^1 Liste des fonctions de la Beo4

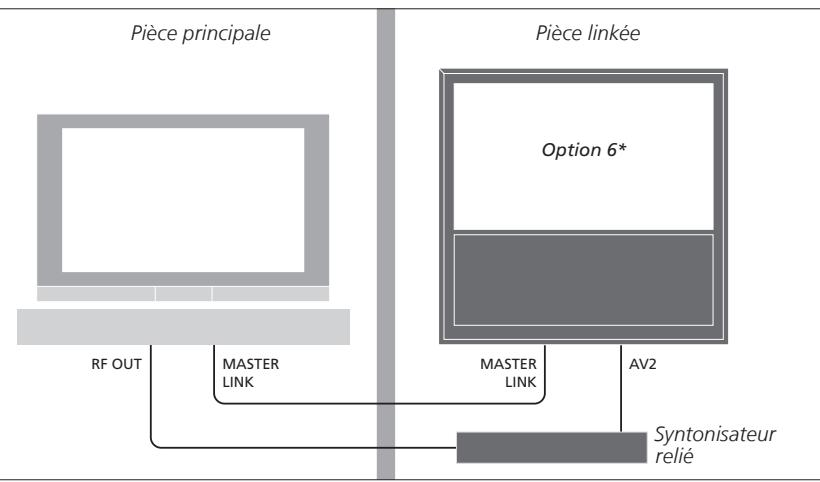

^2 Syntonisateur relié

Source centrale à partir de laquelle vous pouvez diffuser du son et des images vers des sources dans les pièces linkées. Cette source se trouve dans la piece linkée et vous permet de receivevoir du son et des images depuis des sources connectées dans la piece principale. Sans symtonisateur relié, vous ne receiveze que du son (voir p. 22).

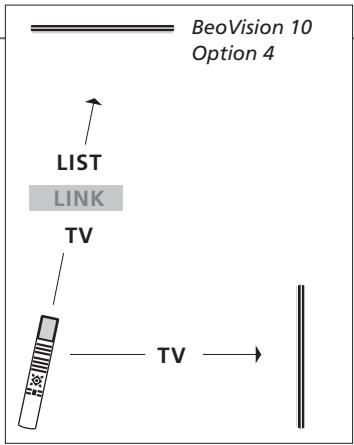

Pour afficher AV et LINK sur la Beo4, les ajouter d'abord à la liste des fonctions de la Beo4. Pour ce faire, se reporter au manuel fourni avec votre télécommande Beo4.

Pour receiveoir des images et du son, connecter un syntonisateur relié au téléviseur qui se trouve dans la piece linkée.

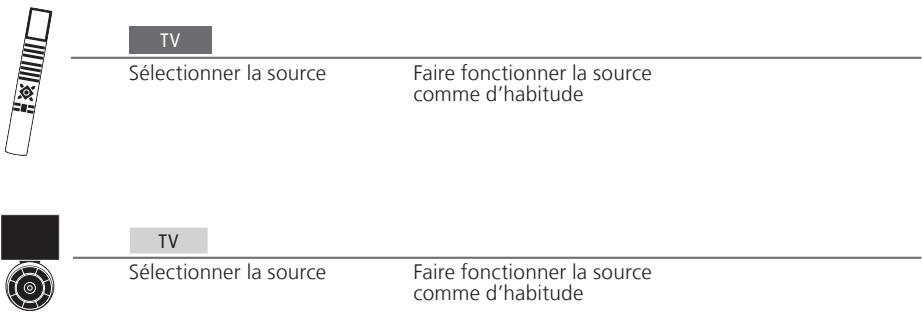

Utiliser une source dans une piece linkage

Activer une source depuis une piece linkée (par exemple, un téléviseur) lorsque vous en possédez également une dans la piece principale.

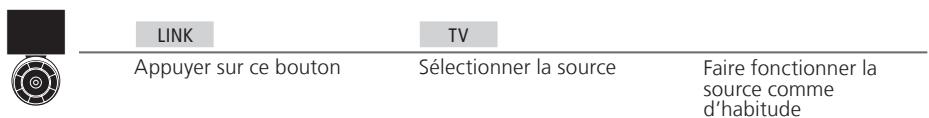

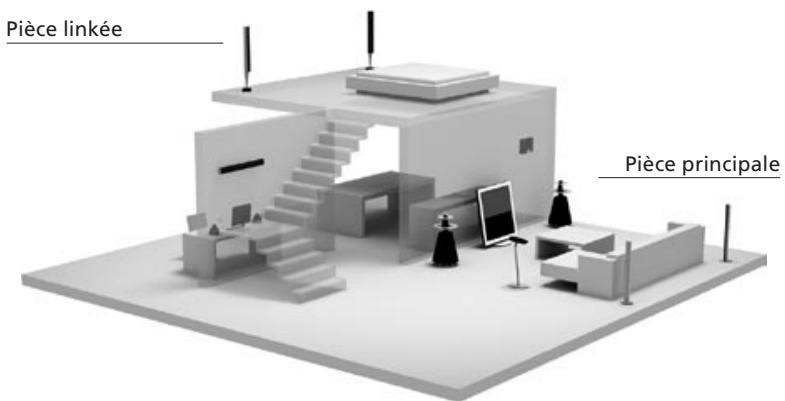

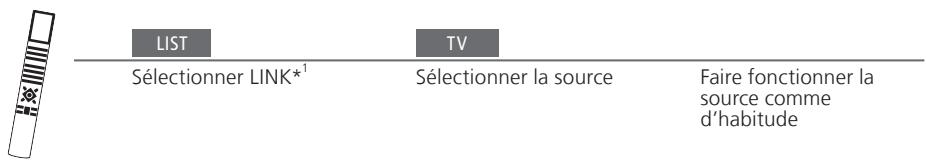

Utiliser une source dans la piece principale

Activer une source de la piece principale depuis une piece linkée même si la source (par exemple, un téléviseur dans la piece linkée) est identique.

Vouss拨出选动器une combinaison d'enceintes qui correspond à la source utilisée.

Selectionner les enceintes pour le son d'un film

Lorsque vous sélectionné une source, le téléviseur sélectionne automatiquement le son optimal, mais vous pouvez ajuster les réglages vous-même en utilisant l'une des combinaisons d'enceintes disponibles.

Appeler SPEAKER sur la Beo4*1

1-5

Selectionnerune combinaison d'enceintes*

Speaker 1

Speaker 2

Speaker 3

Speaker 4

Speaker 5

Conseils utiles

^1 Menu LIST Pour que la Beo4 affiche SPEAKER, l'ajouter d'abord à la liste des fonctions de la Beo4.
^2 Optimiser La combinaison d'enceintes est optimisée lorsqu vous appuyez sur la touche GO de la Beo4. Sur la Beo5, appuyer sur Optimiser.

REMARQUE! Si deux enceintes avant uniquement ont eté connectées au téléviseur, l'option

Speaker 1-3 n'est pas disponible. Vous pouvez aussi ajouter un subwoofer BeoLab à votre téléviseur.

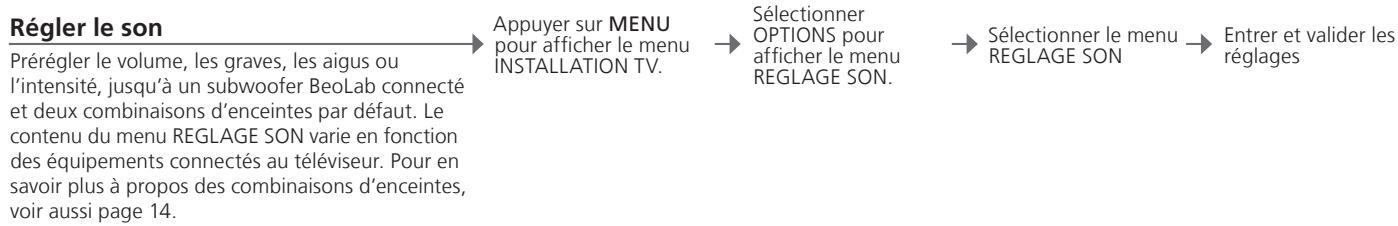

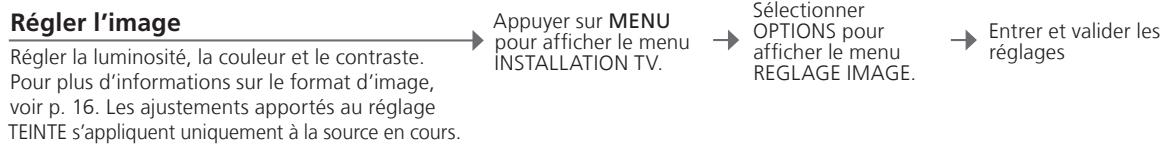

Les réglages de l'image et du son sont prédéfinis en usine sur des valeurs neutres, qui convennent à la plupart des situations de visionnage et d'écoute. Cependant vous pouvez, si vous le souhaitez, ajuster ces réglages selon vos préférences.

Réglages temporaires Pour uniquement enregistrer les réglages video et audio jusqu'à ce que le téléviseur soit étant, maintainir enforcé EXIT只想 que le bouton GO lors de la validation des réglages.
VIDEO DEFAULT La combinaison d'enceintes可以选择 dans le sous-menu VIDEO DEFAULT s'active automatiquement lorsque vous allumez une source video par le bias du téléviseur.
AUDIO DEFAULT La combinaison d'enceintes可以选择 dans le sous-menu AUDIO DEFAULT s'active automatiquement lorsque vous allumez une source audio par le bias du téléviseur.

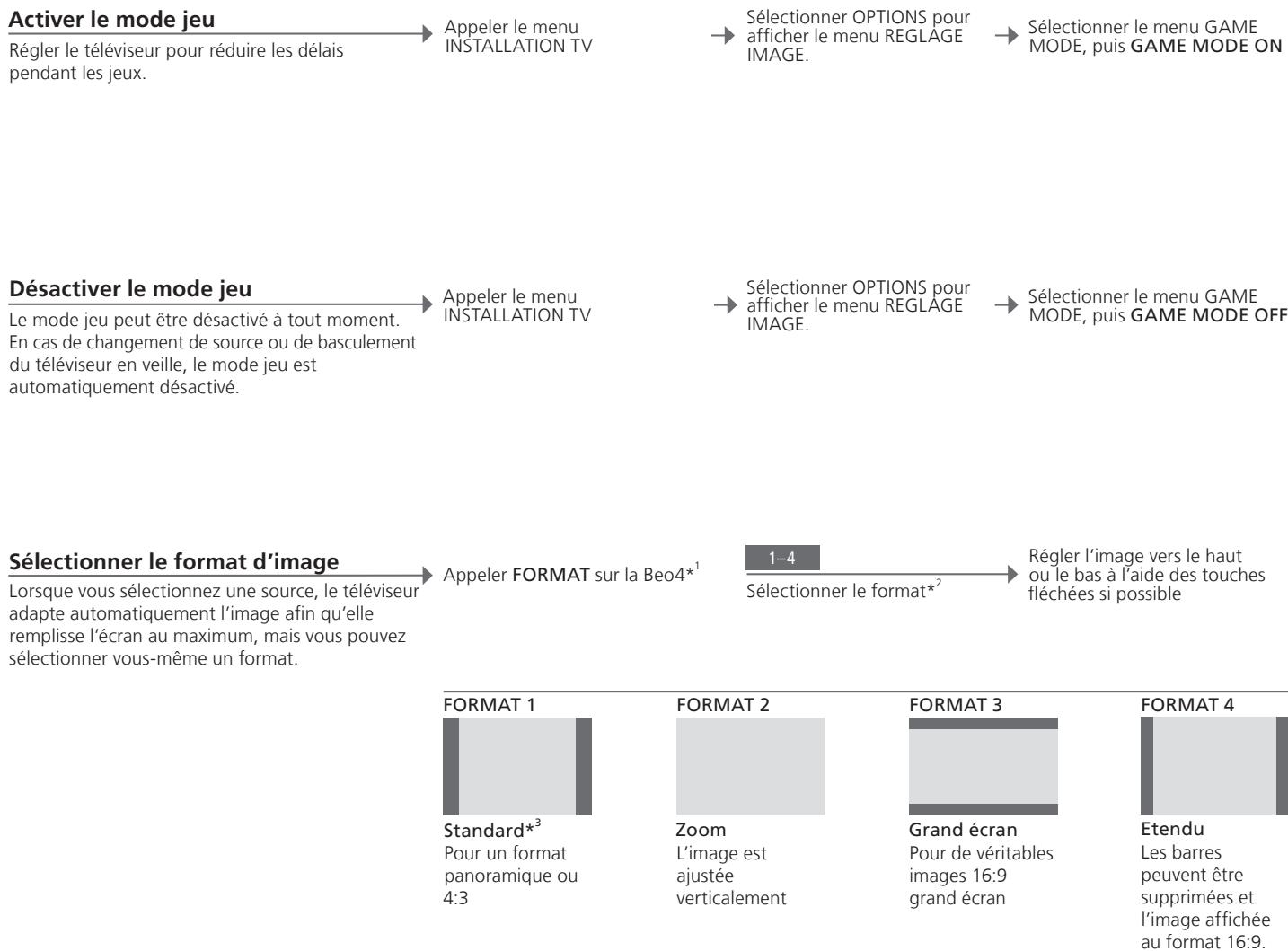

Mode jeu et format d'image

Il est possible de minimiser les périés des signaux pendant les yeux ou de selectionner un format d'image pour personneliser l'expérience télévisuelle.

Conseils utiles

1*Menu LIST Pour que la Beo4 affiche FORMAT, I'ajouter d'abord à la liste des fonctions de la Beo4. Se reporter au manuel de la Beo4.
^2 Optimiser Le format d'image est optimisé lorsque vous appuyez sur la touche GO de la Beo4. Sur la Beo5, appuyer sur Optimiser.
^3 Variante Utiliser « ou » pour sélectionner d'autres options que l'option standard. Sur la Beo5, appuyer sur Variante.

Vous pouvez définir un Sleep Timer, qui mettra votre téléviseur hors tension après un laps de temps spécifique. Vous pouvez également faire en sorte que votre téléviseur s'allume et s'éteigne automatiquement en programmant un.Valider Timer dans le système de votre piece principale.

Activer un Sleep Timer

Programmer le télévisuer pour qu'il bascule en veille après un certain temps. Vous pouvez également acceder au Sleep Timer via le menu INSTALLATION TV.

Appeler SLEEP sur la Beo4*1

Appuyer sur GO à plusieurs reprises pour faire votre sélection

Désactiver un Sleep Timer

Si vous changez d'avis, vous pouvez toujours désactiver le Sleep Timer.

Appeler SLEEP sur la Beo4

Appuyer sur la touche GO à plusieurs reprises jusqu'à ce que OFF s'affiche

Valider le Timer

Pour inclure le téléviseur dans le Validator Timer, régler le Timer sur OUI.*2

Appuyer sur MENU pour afficher le menu INSTALLATION TV.

→ Sélectionner le menu VALIDER TIMER

Séléctionner le menu TIMER OUI/ NON

→ Sélectionner OUI et valider

^1 Menu LIST Pour que la Beo4 affiche SLEEP, l'ajouter d'abord à la liste des fonctions de la Beo4. Sécurité Pour des raisons de sécurité, le support ne tourne pas si le téléviseur est allumé ou programme sur Validator Timer.

^2 *REMARQUE! Pour régler un VALIDER TIMER, vous doivent posséder un autre produit Bang & Olufsen équipé d'une fonction horloge connecté à votre téléviseur.

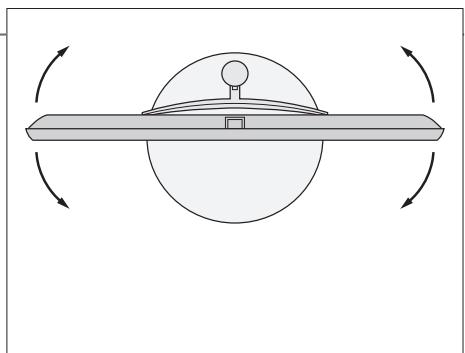

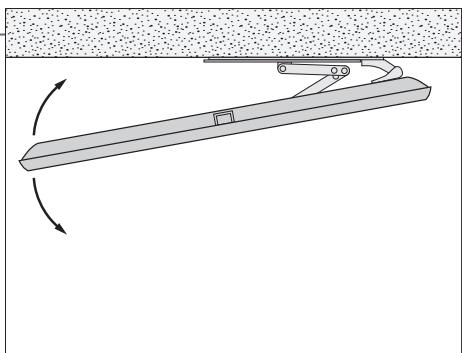

Si vous disposez d'un support motorisé, vous pouvez faire pivoter le téléviseur à l'aide de votre télécommande.

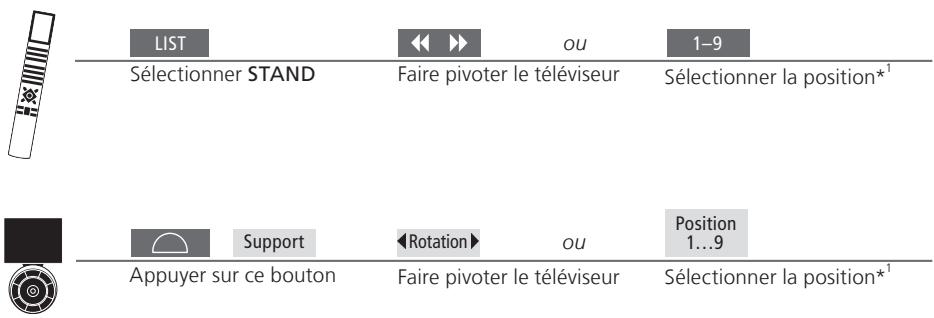

Orienter le téléviseur

Vous pouvez faire pivoter le téléviseur lorsque vous regardez un programme.

Conseils utiles

1*Positions du téléviseur La Position 1 est la plus à gauche et la Position 9, la plus à droite.

REMARQUE! Pour utiliser les fonctions du support, vous doivent calibrer le support (voir p. 35). Pour prédéfinir les positions du télévisuer, voir p. 38.

20 Connecter et paramétre un système audio
22 Connecter et paramétrer un système BeoLink
23 Le téléviseur dans une piece linkée
24 Deux téléviseurs dans la même pièce
26 Installerer votre téléviseur
28 Etendre une installation
30 Installer un équipement supplémentaire
32 Panneaux de connexion
34 Première installation du téléviseur
36 Configuration des enceintes
38 Réglages supplémentaires
39 Menus à l'écran
39 Nettoyage

Connector et paramétrer un système audio

Pour bénéficier des avantages d'un système audiovisuel intégré, connectez un système audio compatible Bang & Olufsen à votre téléviseur à l'aide d'un cable Master Link.

1. Connecter le système audio

MASTERLINK

A l'aide d'un cable Master Link, relier les prises marquées MASTER LINK du téléviseur et du système audio.

2. Régler l'option pour le téléviseur

Si vous teléviseur a eté installe dans un système audiovisuel, le regler sur l'option appropriée. Tout d'abord,mettre tout le système en veille et se placer devant le teléviseur.

Maintenir ce bouton enfoncé

Appuyer sur ce bouton

LIST 60

Sélectionner OPTION? et valider

LIST

Selectionner V.OPT

0-6

Selectionner Option

et

Maintenir ce bouton enfoncé

Appuyer sur ce bouton

Pgmer l'option

Appuyer sur ce bouton

Selectionner la zone dans laquelle se trouve le téléviseur

3. Régler l'option pour le système audio

Régler le système audio sur l'option appropriée. Tout d'abord,mettre tout le système en veille puis se placer devant le système audio.

et

Maintenir ce bouton enfoncé

Appuyer sur ce bouton

LIST 60

SLECTIONNER OPTION? et valider

LIS

Selectionner A.OPT

0-6

Selectioner Option

et

Maintenir ce bouton enforcé

Appuyer sur ce bouton

Pgmer l'option

Appuyer sur ce bouton

Sélectionner la zone dans laquelle se trouve le système audio

Conseils utiles

Enceintes du téléviseur Passer un CD sur toute système audio en utilisant les enceintes connectées au téléviseur ou selectionner une chaîne de et audio television et envoyer le son aux enceintes de cette système audio.

Choix des options Si vous disposez d'une télécommande Beo4, les options pour le téléviseur peuvent et 1, 2, ou 4 dans la piece principale et 5 ou 6 dans une piece linkée. Les options pour le système audio peuvent et 0, 1, 2, 4, 5, 6.

Il est possible d'installer le système audiovisuel dans une ou deux pieces, le téléviseur dans une piece et le système audio et ses enceintes dans une autre.

Selectionner les options

Cette page propose une vue d'ensemble des options disponibles lors de l'utilisation de la télécommande Beo4. Pour régler les options appropriées avec la télécommande Beo5, selectionner la zone dans laquelle se trouve votre apparéil. Voir p. 25.

Le télévisuer et le système audio sont installés dans une même piece - toutes les enceintes sont connectées au télévisuer.

Régler le télévisuer sur l'option 2 et le système audio sur l'option 0.

Le téléviseur, pourvu ou non d'enceintes supplémentaires, et un système audio comportant des enceintes connectées sont installés dans une piece.

Régler le télévisuer sur l'option 1 et le système audio sur l'option 1.

Le système audio est installé dans une pièce et le téléviseur, avec ou sans enceintes supplémentaires, dans une autre.

Régler le télévisuer sur l'option 2 et le système audio sur l'option 2.

Connector et paramétrer un système BeoLink pour visionner des images et écouter du son dans des pieces linkées. Vous pouvez, par exemple, connecter le téléviseur du salon à un autre système video ou à des enceintes dans une autre piece.

Connector un syntonisateur relié

Pour diffuser des signaux video vers des pieces linkées, il est nécessaire de connecter un syntonisateur relié non-Bang & Olufsen au téléviseur de piece linkée.*¹

Conseils utiles

^1 Equipement connecté

Si un système audio est déjà raccordé à la prise MASTER LINK et s'il est nécessaire de connecter d'autres appareils, le cable Master Link doit être divisé en deux et raccordé au cable de la piece linkée par le biais d'un boîtier de connexion spécial. Contacter votre revendeur Bang & Olufsen pour obtenir de l'aide.

REMARQUE! Il n'est pas possible de diffuser des signaux HDMI du télévisuer de la piece principale vers le système des pieces linkées.

Si vous disposez d'un système BeoLink, faire fonctionner tous les systèmes connectés par l'intermédiaire du téléviseur dans une piece linkée.

Connector le téléviseur dans une piece linkée

Procedure comme suit lors de la connexion de votre téléviseur pour une utilisation dans une piece linkée.

1 Raccorder le téléviseur de la piece linkée au secteur.
2 A l'aide de la télécommande, programmer le téléviseur de la piece linkée sur l'option appropriée.
3 Debrancher le téléviseur de la piece linkée du secteur.
4 Effectuer les connexions nécessaires.
5 Rebrancher le téléviseur de la piece linkée sur l'alimentation secteur.

Régler une option pour le téléviseur dans une piece linkée

Pour permettre à l'ensemble du système de fonctionner correctement, il est important que le téléviseur dans la piece linkée soit programme sur I'option adequate avant de le connecter au systeme dans la piece principale. Se placer face au téléviseur de la piece linkée.

③ 激素分泌的调节方式

Maintenir ce bouton enfoncé

LIST

Appuyer sur ce bouton

LIST

Sélectionner OPTION? et valider

LIST

Selectionner V.OPT

6

Selectionner Option 6^

Maintenir ce bouton enforcé

GO

Appuyer sur ce bouton

Pgmer l'option

Appuyer sur ce bouton

···

Sélectionner la zone dans laquelle se touve le téléviseur

Deux téléviseurs dans la même piece

Si vous avez deux téléviseurs dans la même piece et une télécommande pour les deux, il est essentiel que les téléviseurs soient réglos sur les options appropriées pour qu'ils fonctionnent correctement.

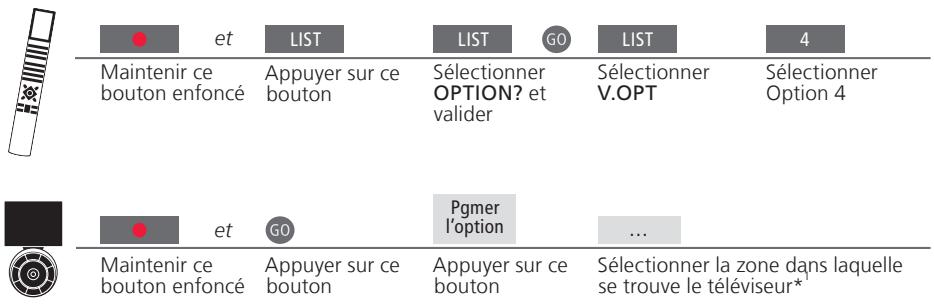

Selectionner l'option appropriée

Si vous installez un deuxième téléviseur dans une piece dans laquelle se trouve déjà un téléviseur Bang & Olufsen, et si les deux téléviseurs peuvent être pilotés à l'aide de la télécommande, il faut modifier l'option du second téléviseur afin d'eviter la mise en marche simultanée des deux téléviseurs. Se placer face au second téléviseur.

Beo4 - faire fonctionner le téléviseur dans l'option 4

Activer une source par une simple pression de la touche de source correspondante. Cependant, si vous téléviseur est regle sur Option 4 et que vous utilisez une telecommande Beo4, suivez les instructions pour activer une source. Pour consacrer une telecommande à votre second téléviseur, contacter votre détaillant Bang & Olufsen.

LIST

TV

Selectionner Selectionner la source LINK

Conseils utiles

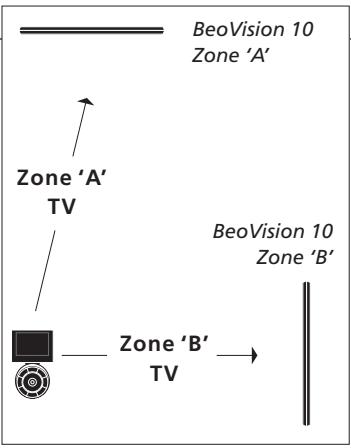

Beo5 - faire fonctionner les téléviseurs

Normalement, si vous disposez d'une télécommande Beo5, vous pouvez activer une source par simple pression de la touche de source correspondante. Toutefois, si deux téléviseurs se trouvent dans la même piece, selectionner au préalable la zone du téléviseur à utiliser.

Selectionner la zone du Selectionner la source télévisuer à utiliser

.

TV

*REMARQUE! Pour plus d'informations sur lechioix de la zone, contacter votre revendeur Bang & Olufsen.

Suivre les instructions relatives à l'emplacement et aux connexions décrites sur cette page et les suivantes.

Options d'emplacement

Le téléviseur peut être posé sur un support motorisé ou un support mural.

En raison du poids du téléviseur,seul le personnel qualifie est autorise à le déplacer ou à le soulever avec son propre équipement.

Manipulation

Nous vous conseillons demettrele téléviseur dans son emballagependant queyou fixez les charnières du support mural ou le support de fixation.

Trois profils de protection ont été fournis avec le téléviseur. Utilisez-les pour déplacer le téléviseur sans griffer le cadre.

Support mural motorisé

Définir l'angle maximal de rotation du téléviseur. Voir p. 35. Le support mural peut pivoter manuellement à 45^ vers la gauche ou la droite en fonction de votre installation. N'oubliez pas de laisser suffisamment d'espace autour du téléviseur pour qu'il puisse pivoter et s'incliner facilement.

Important

Ventilation Pour garantir une ventilation adequate, laisser suffisamment d'espace autour de I'ecran. Ne pas couvrir les ventilateurs. En cas de surchauffe (voyant de veille qui clignote ou avertissement à l'ecran),mettre le téléviseur en veille,sans I'eteindre, pour lui permettre de refroidir. Vous ne pouze pas utiliser le televiseur pendant cette perteide.

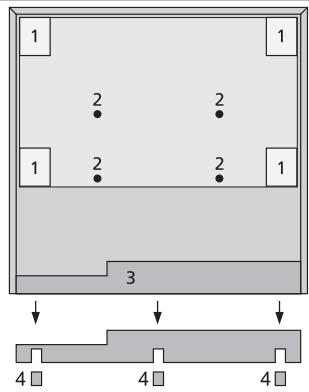

Presentsation

Acceder au panneau de connexion et à d'autres éléments importants.

1 Support de montage mural.
2 Support de montage sur pied.
3 Couvercle du panneau de connexion. Vous y trouverez également la connexion à l'alimentation secteur. Tirez-le vers le bas pour le retarder.
4 En fonction de votre installation, faites passer les cables dans l'un des trois trous. Retirez une partie du couvercle à l'aide d'une pince.

Tirage des câbles

Vous pouvez fixer les câbles de chaque côté ou au milieu, en fonction de l'emplacement du support ou du support mural.

Si vous disposez d'un support motorisé, veillez à ce que les cables soient suffisamment laches pour permettre au téléviseur de pivoter des deux côts avant de les fixer à l'aide d'anneaux, pour une installation nette.

Fixez le cache avant

Lorsque le télévisueur est fixé sur un support ou un support mural, vous pouvez fixer le boîtier. Tenez-le des deux mains et commencez par fixer le bas. Ensuite, fixez le haut et réglez sa position avant de le lâcher.

Il est recommendé de-retirer le boîtier pour le nettoyage. N'aspergez pas directement le liquide sur l'écran car vous pourriez endommager les enceintes. Utilisez un chiffon doux. Voir également p.39.

Retirez doucement le boitier en le maintainant par le cote et le bas.

REMARQUE! Si l'écran se fissure ou s'ébrèche ou s'il est endommagé d'une manière ou d'une autre, il devra être remplaced immidiatement pour éviter qu'il ne vous blesse. Vous pouvez commander un écran de remplacement chez votre revendeur Bang & Olufsen.

Votre téléviseur prend en charge un large évventail d'équipements supplémentaires.

Débrancher du secteur

Lors de l'extension de votre installation, le téléviseur doit être débranché du secteur.

Eteindre le téléviseur

→ Débrancher le téléviseur du secteur

Connector un décodeur STB externe

Pour acceder à n'importequelle chaîne, connecter un décodeur STB externe. Vous munir d'un cable 21 broches, d'un adaptateur et des autres équipements requis.

Connector le décodeur STB

Dans le menu ConnEXIONS, selectionner les réglages

Connector un équipement supplémentaire

Pour faire fonctionner des appareils d'une marque autre que Bang & Olufsen avec la Beo4, fixer un émetteur IR Bang & Olufsen sur chaque apparil. Voir également page 31.

Réaliser les connexions

Dans le menu ConnEXIONS, selectionner les réglages

Allumer le téléviseur

Les caches doivent toujours être fixés avant le branchement du téléviseur sur le secteur.

Fixer tous les caches de connexion

→ Brancher le téléviseur sur le secteur

→ Allumer le télévisueur

Informations

OPTIONS DE VEILLE Régler le décodeur STB pour qu'il se coupe lorsque vous changez de source ou lorsque vous éteignez le téléviseur. Vous pouvez également opter pour que le décodeur STB reste toujours allumé ou qu'il soit allumé ou estint manuellement au moyen de la télécommande.

Contenu du menu CONNEXIONS	AV1-AV6	Enregistrer un équipement connecté
	HDMI EXPANDER	Activer ou désactiver un boîtier d'extension HDMI connecté à la prise HDMI C
Options de source dans les menus AV1-AV4 et AV6	NONE	Pas d'équipment connecté
	V.MEM	Connector un écodeur STB (unicément AV2-4 et AV6)
	DVD	Enregistrer ou lecteur de DVD connecté
	DVD2	Enregistrer ou lecteur de DVD connecté
	DTV2 (V.AUX)	Equipement, de type écodeur STB
	DTV	Equipement, de type écodeur STB
	V.AUX2	Equipement, de type console de produits
	TV	Equipement, de type écodeur STB
	PC	PC connecté ou BeoMaster (selundement AV3)
	LINK	Syntonisateur relié connecté (AV2)

Les options precedentes ne sont que des exemples d'enregistements. Vous pouvez enregistrer un équipement disponible sur n'importequelle option de source. Il peut également être parfois nécessaire d'enregistrer un appareil supplémentaire dans le système Master Link.

VGA Equipements connectés par une prise VGA (AV3).

Y - Pb - Pr Equipement connecté par une prise Y - Pb - Pr (AV2-AV4 et AV6).

HDMI Equipement connecté par une prise HDMI. Si l'option HDMI EXPANDER est définié sur OUI, dans le menu ConnEXIONS, l'option C des menus AV est remplaçaè par C1, C2, C3 et C4. Le menu A6 devient également accessible.

Installer le télévisuer avec des sources video et des enceintes.

Equipement video supplémentaire

Connector en même temps plusieurs types différents d'appareil video. Lci se trouvent aussi des exemples de noms de source que vous pouvez selectionner pour l'équipement dans le menu CONNXIONS.

Enceintes

Utiliser des enceintes Bang & Olufsen Power Link. Utiliser les cables fournis avec celles-ci. Des cables sont disponibles auprès de votre revendeur Bang & Olufsen.

Remarque: si un boîtier d'extension HDMI est connecté, le menu AV6 est également disponible.

Conseils utiles

Equipement avec sortie HDMI

Un équipement avec sortie HDMI, comme un décodeur STB, peut être connecté à une prise HDMI du téléviseur étant disponible, quel que soit le groupe de prises AV spécifique auquel l'équipment a été connecté. Pour diffuser la source vers une autre piece, vous doivent connecter l'équipment à une prise 21 broches ou à la prise d'entrée video AV3, sur le panneau de connexion. Pour plus d'informations sur l'installation d'un apparéil connecté en vue de son'utilisation, voir page 32.

Type IR

Dans les menus AV, vous pouvez indiquer comment est connecté un produit géré par le contrôleur d'unité péripérisque (PUC). Vous avez le choix entre PLUG (câble) et IR (IR blaster). Uniquement si vous avez sélectionné une prise IR.

Emetteurs IR : Pour faire fonctionner des appareils d'une autre marque que Bang & Olufsen avec votre télécommande Bang & Olufsen, fixer un émetteur IR Bang & Olufsen sur chacun d'eux. Brancher chaque émetteur à la prise PUC correspondante sur le panneau de connexion principal.

Système audio

Connector un système audio Bang & Olufsen au téléviseur à l'aide d'une prise Master Link. Le connecter à la prise Master Link sur le panneau de connexion principal.

Tout équipement connecté au panneau de connexion principal doit être enregistré dans le menu ConnEXIONS. Voir p. 29.

\~-Secteur

Connexion à l'alimentation secteur.

#

Connector un casque stéreo.

Remarque : Une écoute prolongée à fort volume peut entraîner des pertes auditives !

AV (1-2 et 4)

Prise 21 broches pour la connexion d'un équipement video supplémentaire, par exemple un lecteur de DVD ou un décodeur STB.

AV3 (video, L, R)

Pour la connexion audio (caaux audio droit et gauche respectivement) et les signaux videos provenant d'une source externe.

Y-Pb-Pr

Pour les signaux videos provenant d'une source externe, par exemple une source HDTV. La prise peut être utilisée en konjection avec une prise AV ou une prise audio numérique.

SPDIF (1-2)

Prise d'entrée audio numérique, par exemple un lecteur de DVD. La prise peut être utilisée en konjction avec une prise AV.

PUC (1-4)

Pour de signaux de contrôle IR vers des équipements externes connectés à une prise AV.

HDMI IN (A-C)

Pour PC ou source video High Definition Multimedia Interface. Les sources peuvent etre enregistrées sur n'importequel groupe de prises AV. Pour augmenter le nombre de prises HDMI, connecter un boitier d'extension HDMI à la prise HDMI C.*1

VGA (AV3)

Pour la connexion d'un ordinateur afin de recevoir des graphiques analogiques.

MASTERLINK

Pour un système audio ou video compatible Bang & Olufsen.

POWERLINK(SUB)

Utiliser pour connecter un subwoofer Bang & Olufsen.

Utiliser pour la connexion d'enceintes externes dans une installation de son surround. Voir également les pages 36 et 37.

STAND

Pour une connexion à un support motorisé.

Pour la connexion audio (caaux audio droit et gauche respectivement) et les signaux videos provenant d'une source externe.

La procédure de première installation est activée lors de la première mise sous tension du téléviseur après son raccordement à l'alimentation secteur. Pour modifier votre installation ultérieurement, acceder aux mêmes menus etmettre vos réglages à jour.

Allumer le téléviseur

TV

Le télévisuer met 20 secondes environ a demarrer, avant d'être prét à l'emploi.

Allumer

Selectionner les paramètres

←

Lors de la première mise en marche du télévisueur, une procédure de configuration à suivir s'affiche à l'écran.*

Selectionner le paramètre

GO

Validator et passer à l'options suivante du menu

LANGUE MENU

Définir la langue du menu à l'écran

REGLAGE DU SUPPORT

Calibrer le support (voir p. 35)

POSITIONS DU SUPPORT

Régler les positions du support (voir les pages 35 et 38)

CONNEXIONS

Enregister un équipement connecté, voir p. 29

Informations

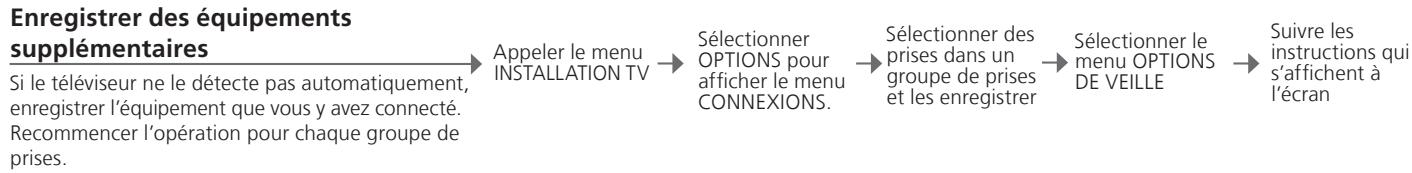

Connexions Sélectionner le type d'équipement connecté à chaque prise, les prises utilisées, le nom du produit et le nom de la source.

1*REMARQUE! Une fois les réglages préféres scélectionnés dans un menu, il est possible que vous deviez appuyer sur le bouton vert pour passer au menu suivant de la procédure de première installation. Suivre les instructions qui s'affichent à l'écran.

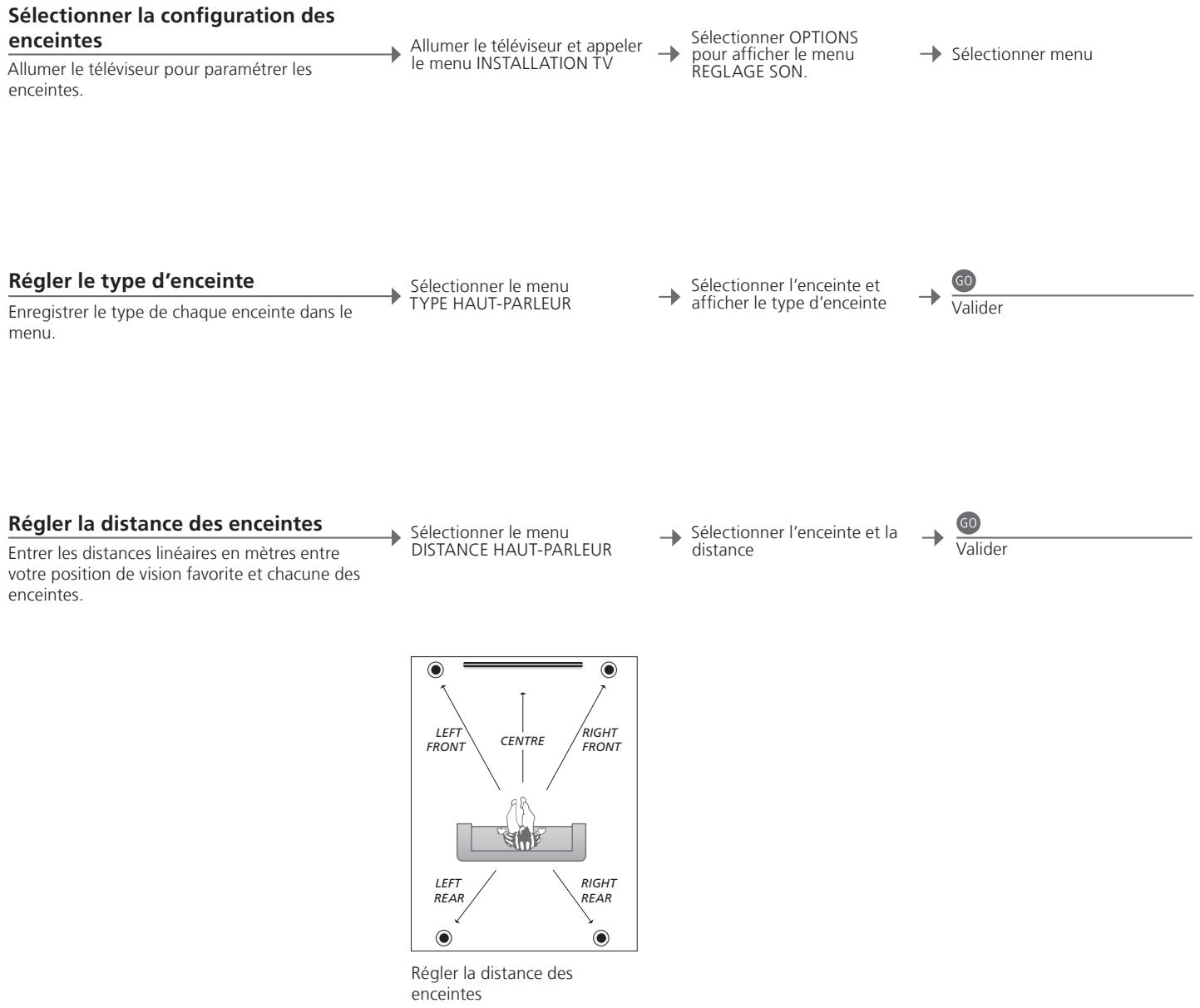

Régler les enceintes

Les enceintes doivent être installées de façon à optimiser le son en fonction de votre position d'écoute.

TYPE HAUT-PARLEUR

DISTANCE HAUT-PARLEUR

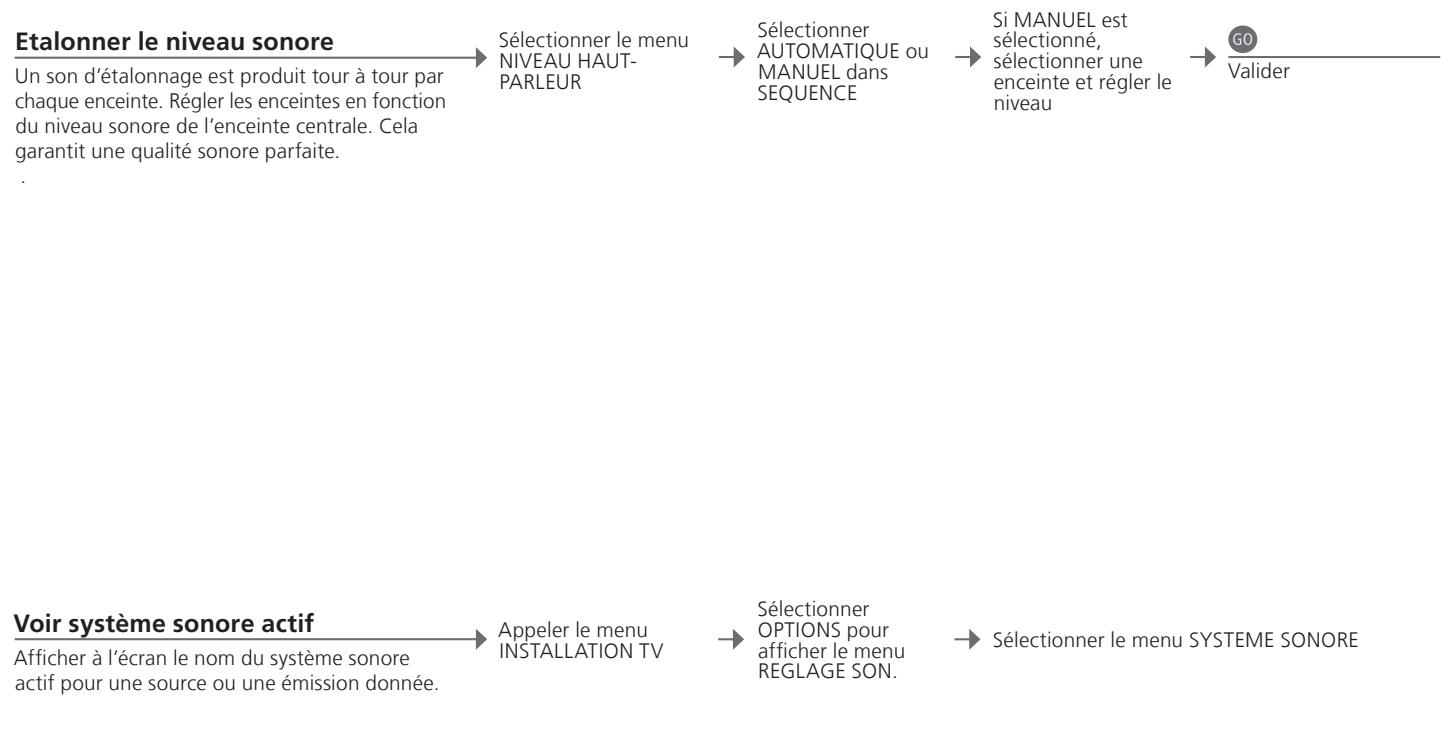

NIVEAU HAUT-PARLEUR

La première installation des enceintes ne concerne que les enceintes pour regarder la télévision. Se reporter également à Configuration des enceintes aux pages 36 et 37 et Son surround à la p. 14.

REGLAGE SON

Régler le volume, les graves, les aigus et l'intensité, et préregler deux combinaisons d'enceintes par défaut. Vous pouvè à tout moment scéléctionner une combinaison d'enceintes différente. Voir pages 14 et 15.

Calibrer le support

Définir l'angle maximal de rotation du téléviseur (à gauche et à droite). Le mouvement motorisé du téléviseur ne fonctionne pas avant que le calibrage ne soit terminé. Vous pouvez incliner le téléviseur uniquement manuellement.

REGLAGE DU SUPPORT

Selectionner l'option SET LEFTMOST POSITION pour faire pivoter le téléviser le plus loin a gauche

Selectionner l'option SET RIGHTMOST POSITION pour faire pivoter le téléviser le plus loin a droite

Valider

POSITIONS DU SUPPORT

Définir la position favorite prédéfinie pour le téléviseur lorsqu'il est allumé et étèint. Voir p. 38.

Ajouter des enceintes Power Link et un subwoofer BeoLab à votre téléviseur, et vous obtenez un système de son surround.

Informations

Son pendant l'installation Il arrive qu'une enceinte produise un son au cours du processus d'installation. Vérifier que l'enceinte en surbrillance correspond au nom de l'enceinte qui émet le son.

REMARQUE! Une fois l'étabonnage des enceintes effectué, vous ne devrez à nouveau étabonnier le son des enceintes que si vous modifiez votre installation.

Réglages supplémentaires

Programmer le téléviseur pour qu'il s'éteigne après un certain temps. Le début programme en usine est de quatre heures. Vous pouvez également définir des positions pour allumer le téléviseur.

Activer la mise en veille automatique

Programmer le télévisuer pour qu'il s'éteigne après un certain temps d'inactivité. Uniquement en mode video.

Appeler le menu → Sélectionner le → Sélectionner MISE EN VEILLE AUT, INSTALLATION TV → menu OPTIONS → puis sélectionner une option

Désactiver la mise en veille automatique

Vous pouvez désactiver la mise en veille automatique à tout moment.

Appeler le menu → Sélectionner le → Sélectionner MISE EN VEILLE AUT, puis NON INSTALLATION TV

Positions du téléviseur

Définir une position pour regarder la TV, écouter de la musique et lorsque le téléviseur est étant. Voir la p. 35 pour la première installation du support.

Appeler le menu INSTALLATION TV → selectionner le menu POSITIONS DU SUPPORT

Selectionner
VIDEO, AUDIO,
VEILLE ou
REGLAGE DU
SUPPORT

Tournier le télévisuer de la maniere souhaitatione

Conseils utiles

1*Première installation Lors de la première installation, si vous avez definite les positions du téléviseur, appuyez sur le bouton vert pour continuer la première installation.

Configuration générale : Sélectionner TV et MENU.

1.	2.	3.	Séléctionner les paramètres
SLEEP TIMER p. 17
VALIDER TIMER	TIMER	p. 17
OPTIONS	CONNEXIONS	AV1-AV6	p. 29
		HDMI EXPANDER	p. 29
	REGLAGE SON	REGLAGE SON	p. 15
		TYPE HAUT-PARLEUR	p. 36
		DISTANCE HAUT-PARLEUR	p. 36
		NIVEAU HAUT-PARLEUR	p. 37
		SYSTEME SONORE	p. 37
	REGLAGE IMAGE	LUMINOSITE	p. 15
		CONTRASTE	p. 15
		COULEUR	p. 15
		TEINTE	p. 15
		TAILLE	p. 15
		DIM. HORIZ.	p. 15
		DIM. VERT.	p. 15
		POS. HORIZ.	p. 15
		POS. VERT.	p. 15
		GAME MODE	p. 16
	POSITIONS DU SUPPORT	VIDEO	p. 38
		AUDIO	p. 38
		VEILLE	p. 38
		REGLAGE DU SUPPORT	p. 38
	MISE EN VEILLE AUT	p. 38
	VERSION DE LA BEO4	p. 6	BOUTON DE NAVIGATION
			SANS BOUTON DE NAVIGATION
	LANGUE MENU

Nettoyage

Entretien L'entretien normal, qui comprend le nettoyage, incombe à l'utilisateur.

Ecran Utiliser un liquide de nettoyage doux pour fenetre qui ne laisse pas de rayures ou de traces. Certains types de chiffons en microfibres peuvent endommager le revetement optique en raison de leur fort effet abrasif. Voir également page 27.

Coffret et contrôles Retirer la poussiè déposée à la surface du subwoofer à l'aide d'un chiffon sec et doux. Pour éliminer les tâches, utiliser un chiffon doux légèrement imbibe d'eau et de détergeant, comme une solution de nettoyage.

Ne jamais utiliser d'alcool Ne jamais utiliser d'alcool ou d'autres solvants pour nettoyer le téléviseur.

Ce produit est conforme aux dispositions des Directives 2004/108/CE et 2006/95/CE.

Destiné uniquement au marché américain! REMARQUE: Cet équipement a été testé et est conforme aux limites imposées à un apparéil numérique de classe B, conformément à la partie 15 de la réglementation FCC. Ces limites sont fixées pour fournir une protection raisonnable contre les interférences nuisibles dans une installation domestique.

Cet équipement génére, utilise et peut émettre l'énergie de radiofrequence et en cas d'installation et d'utilisation non conformes aux instructions, il peut occasionner des interférences nuisibles aux radiocommunications. Cependant, il est impossible de garantir qu'aucune interférence ne se produit dans une installation donnée. Si cet équipement est à l'origine d'interférences nuisibles à la réception de radio ou de télévision, ce qui peut être déterminé en éteignant et en allumant l'equipement, l'utiliseur est invite à essayer de corriger l'inférence par une ou plusieurs des mesures suivantes :

• Orienter différemment ou déplacer l'antenne de réception.
  Augmenter la distance qui sépare l'équipement et le récepteur.
• Connecter l'équipement à une sortie d'un circuit différent de celui auquel le récepteur est connecté.
• Solliciter l'assistance du revendeur ou d'un technicien radio/télé experimenté.

Destiné uniquement au marché canadien!

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Directive DEEE (déchets d'équipements électriques et électroniques) - Protection de l'environnement

Il est interdit demettre au rebut les batteries,les
équipements et les pièces électriques et électroniques
portant ce symbole avec les ordures menagères;
tous les Equipements et pièces électriques et
electroniques et les batteries doivent être collectés
et mis au rebut séparément.
En mettant au rebut les Equipements électriques
et électroniques et les batteries par le biais des
systèmes de collecte locaux, you protegez
l'environnement et la santé humaine, et contribuez
a une utilisation rationnelle et avisée des ressources
naturelles.La collecte des batteries et des
équipements et déchets électriques et

electroniques évite la pollution eventuelle de la nature par des substances dangereuses qui peuvent être presents dans les produits et équipements electriques etlectroniques.
Votre revendeur Bang & Olufsen se fera un prise de vous conseiller sur la procédure correcte de mise au rebut dans votre pays.

Si un produit est trop petit pour etre marquee à l'aide de ce symbole, ce dernier figure dans le manuel de l'utilisateur, sur le certificat de garantie ou sur I'emballage.

Tous les produits Bang & Olufsen sont conformes aux règlementations environnementales applicables dans le monde.
