| Type de produit | VMC autorégable |
| Marque | UNELVENT |
| Modèle | VENTURIA² |
| Alimentation | 230 V ~ 50 Hz |
| Puissance moteur | 35 W |
| Vitesses moteur | 2 vitesses |
| Diamètre piquages | 80 mm (sanitaires) / 125 mm (cuisine et rejet) |
| Débit sanitaire | 2 × 30 m³/h ou 2 × 15 m³/h |
| Régulation | Par convergent (brevet), pas de réglage, pas d'encrassement |
| Niveau sonore cuisine | 30 dB(A) |
| Applications | Habitat pavillonnaire, maisons T1 à T7, jusqu'à 4 sanitaires |
| Normes | NF XP P50-410 (DTU 68-1) et Nouvelle Réglementation Acoustique |
| Matériau du caisson | Plastique |
| Fixation des gaines | Double rangée d'ergots |
| Verrous | Indissociables, avec crochets de suspension |
| Trappe électrique | Pour câble ou gaine type ICT 16 C∈ |
| Accessoires inclus | Bouches (BOCP 80 et BOCP 125) selon kit |
| Entretien | Nettoyage régulier des bouches et du caisson |
FOIRE AUX QUESTIONS - VENTURIA UNELVENT
Questions des utilisateurs sur VENTURIA UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre VMC au format PDF gratuitement ! Retrouvez votre notice VENTURIA - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VENTURIA de la marque UNELVENT.

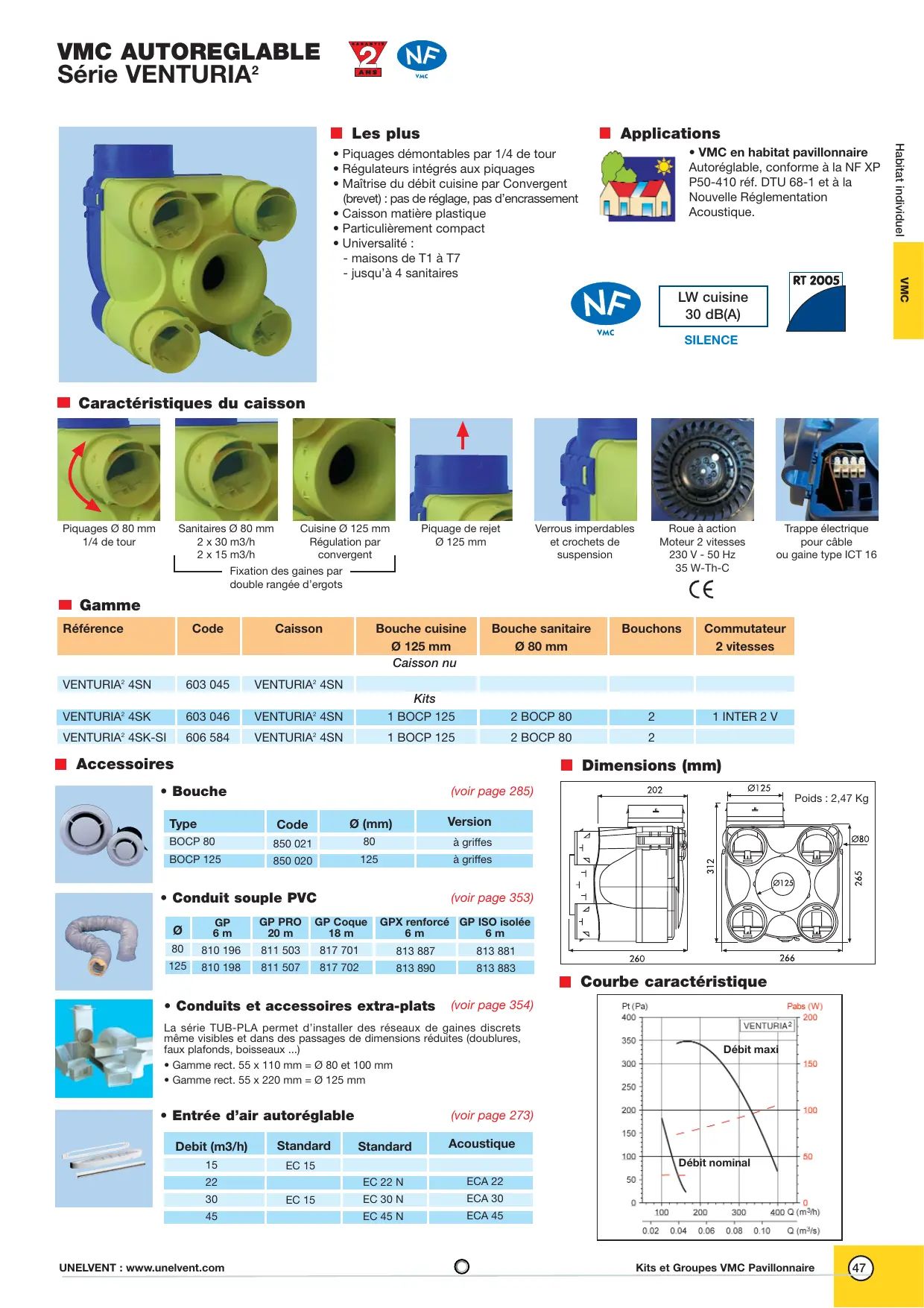

MODE D'EMPLOI VENTURIA UNELVENT
- Piquages démontables par 1/4 de tour
- Régulateurs intégrés aux piquages
- Maîtrise du début cuisine par Convergent (brevet) : pas de réglage, pas d'encrassement
- Caisson en matière plastique
- Particulièrement compact
- Universalité :
- maisons de T1 à T7
- jusqu'à 4 sanitaires
Applications
- VMC en habitat pavillonnaire. Autorégable, conforme à la NF XP P50-410 ref. DTU 68-1 et à la Nouvelle Réglementation Acoustique.
VMC
LW cuisine 30 dB(A)
SILENCE
Caractéristiques du caisson
Piquages 80 mm 1/4 de tour
Sanitaires 80 mm 2 × 30 ~m^3 / h 2 × 15 ~m^3 / h
Cuisine 0 125 mm Regulation par convergent Fixation des gaines par double rangée d'ergots
Piquage de rejet 0 125 mm
Verrous indissociables et crochets de suspension
Roue à action Moteur 2 vitesses 230 V - 50 Hz 35 W-Th-C
Trappe électrique pour câble ou gaine type ICT 16 C∈
Gamm
| Référence | Code | Caisson | Bouche cuisine Ø 125 mm | Bouche sanitaire Ø 80 mm | Bouchons | Commutateur 2 vitesses |
| Caisson nu | ||||||
| VENTURIA² 4SN | 603 045 | VENTURIA² 4SN | ||||
| Kits | ||||||
| VENTURIA² 4SK | 603 046 | VENTURIA² 4SN | 1 BOCP 125 | 2 BOCP 80 | 2 | 1 INTER 2 V |
| VENTURIA² 4SK-SI | 606 584 | VENTURIA² 4SN | 1 BOCP 125 | 2 BOCP 80 | 2 | |
Accessoires
- Bouche (voir page 285)
| Type | Code | Ø (mm) | Version |
| BOCP 80 | 850 021 | 80 | à griffes |
| BOCP 125 | 850 020 | 125 | à griffes |
- Conduit couplé PVC
(voir page 353)
(voir page 354)
| Ø | GP 6 m | GP PRO 20 m | GP Coque 18 m | GPX renforcé 6 m | GP ISO isolée 6 m |
| 80 | 810 196 | 811 503 | 817 701 | 813 887 | 813 881 |
| 125 | 810 198 | 811 507 | 817 702 | 813 890 | 813 883 |
Conduits et accessoires extra-plats
La série TUB-PLA permet d'installer des réseaux de gaines discrets même visibles et dans des passages de dimensions réduites (doublures, faux plafonds, ouïes basses...)
- Gamme rect. 55 × 110 mm = 80 mm et 100 mm
- Gamme rect. ${55} \times {220}\mathrm{\;{mm}} = \varnothing {125}\mathrm{\;{mm}}
- Entrée d'air autoréglable (voir page 273)
| Debit (m3/h) | Standard | Standard | Acoustique |
| 15 | EC 15 | ||
| 22 | EC 22 N | ECA 22 | |
| 30 | EC 15 | EC 30 N | ECA 30 |
| 45 | EC 45 N | ECA 45 |
