MICROGEM & MICROGEM RADIO - VMC UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	VMC (Ventilation Mécanique Contrôlée)
Marque	UNELVENT
Modèle	MICROGEM & MICROGEM RADIO
Catégorie	VMC simple flux
Hauteur du caisson	147 mm
Matériau du caisson	Acier galvanisé monté sur silent-bloc
Alimentation électrique	230 V – 50 Hz
Puissance moteur	32 W
Type de moteur	Moteur 2 vitesses
Piquages sanitaires	3 piquages Ø 80 mm : 2 régulateurs 30 m³/h + 1 régulateur 15 m³/h + 1 bouchon
Piquage cuisine	1 clapet modulateur Ø 125 mm
Débit sanitaire total	75 m³/h (30+30+15)
Régulateur clipsable	1/4 de tour, 15 m³/h
Commande (MICROGEM RADIO)	Radio commande sans fil : bouton poussoir grande vitesse, témoin, minuterie 5 min à 2 h
Applications	Habitat individuel et collectif, neuf et rénovation
Entretien	Entretien aisé : trappe électrique facile d’accès
Accessoires inclus	Bouches BOCP 125 et BOCP 80 (selon kit)
Dimensions (L x l x h)	Environ 300 x 300 x 147 mm (estimation)
Poids	Environ 5 kg (estimation)
Garantie	2 ans (conforme à la législation)

FOIRE AUX QUESTIONS - MICROGEM & MICROGEM RADIO UNELVENT

Quelles sont les différences entre MICROGEM et MICROGEM RADIO ?

Le modèle MICROGEM RADIO inclut une commande à distance sans fil (radio commande) permettant de régler la minuterie et d’activer la grande vitesse. Le modèle MICROGEM standard ne comprend pas cette commande et nécessite un câblage séparé.

Comment installer les piquages sanitaires ?

Les piquages Ø 80 mm sont prévus pour les pièces humides (salle de bains, WC). Chaque piquage est équipé d’un régulateur clipsable par 1/4 de tour. Utilisez les régulateurs de 30 m³/h pour salle de bains/douche et le régulateur de 15 m³/h pour un WC supplémentaire ou buanderie.

Comment raccorder le clapet modulateur cuisine ?

Le clapet modulateur Ø 125 mm se raccorde directement sur le piquage cuisine. Il permet de moduler le débit d’extraction. Assurez-vous que la bouche cuisine (BOCP 125) est correctement clipsée.

Quelle est la hauteur minimale pour installer le caisson ?

Le caisson mesure 147 mm de hauteur, ce qui permet une installation dans des combles ou faux plafonds de faible hauteur. Prévoyez un espace libre d’au moins 200 mm pour la maintenance.

Comment nettoyer le caisson et les bouches ?

Débranchez l’appareil. Ouvrez la trappe électrique facile d’accès. Nettoyez l’intérieur du caisson avec un chiffon humide (pas de produits abrasifs). Les bouches se démontent par 1/4 de tour et se lavent à l’eau savonneuse.

Que faire si le moteur fait du bruit ?

Vérifiez que le caisson est monté sur silent-bloc (amortisseurs). Si le bruit persiste, contrôlez l’équilibrage des pales et le serrage des vis. Un bruit anormal peut venir d’un corps étranger dans la turbine. Contactez le service après-vente.

Comment régler la minuterie de la radio commande ?

Sur le modèle MICROGEM RADIO, maintenez enfoncé le bouton de réglage minuterie (entre 5 minutes et 2 heures). Le témoin lumineux indique la vitesse active. Une impulsion sur le bouton poussoir enclenche la grande vitesse temporairement.

Puis-je utiliser cette VMC en rénovation ?

Oui, la gamme MICROGEM est spécialement adaptée à la rénovation grâce à son faible encombrement et ses piquages démontables par 1/4 de tour. Elle convient aussi bien au neuf qu’à la rénovation.

Quels sont les accessoires disponibles pour cette VMC ?

Vous pouvez ajouter des bouches BOCP (page 285), des entrées d’air autorégables (page 273), des conduits souples ou extra-plats (page 345), et des chapeaux de toiture (page 354). Consultez le catalogue UNELVENT pour plus de choix.

Comment savoir si le filtre doit être changé ?

Le caisson MICROGEM n’intègre pas de filtre en standard. Si vous installez un kit de filtration optionnel, vérifiez visuellement l’encrassement tous les 6 mois. En l’absence de filtre, nettoyez simplement les bouches et le caisson.

MODE D'EMPLOI MICROGEM & MICROGEM RADIO UNELVENT

Les plus

Caisson métallique - Adapté aux espaces réduits, hauteur 147 mm - Spécial rénovation - Piquages démontables par 1/4 de tour - Entretien aisé - Pas de liaison électrique entre le caisson et la commande cuisine (MICROGEM RADIO)

Applications

• VMC en habitat individuel et collectif individualisé

Le groupe d'extraction MICROGEM assure le renouvellement de l'air dans les logements

• Idéal en neuf et en rénovation
• Gain de temps sur chantier

- Caractéristiques du caisson

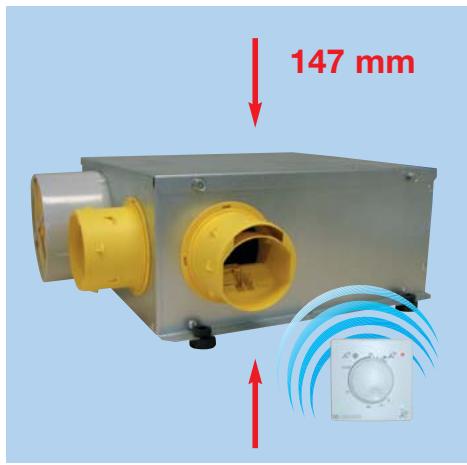

Faible encombrement 147 mm

Aspiration :

• Sanitaire : 3 piquages Ø 80 comprenant 2 régulateurs 30 m³/h -

1 régulateur 15m3 / h + 1 bouchon 80mm

Cuisine: 1 clapet modulator 0125mm

Régulateur clipsable par 1/4 de tour 15 m3/h

Caisson en acier galvanisé monté sur silent-bloc

Roue à action Moteur 2 vitesses 230V - 50 Hz 32 W-Th-C

Trappe électrique facile d'accès

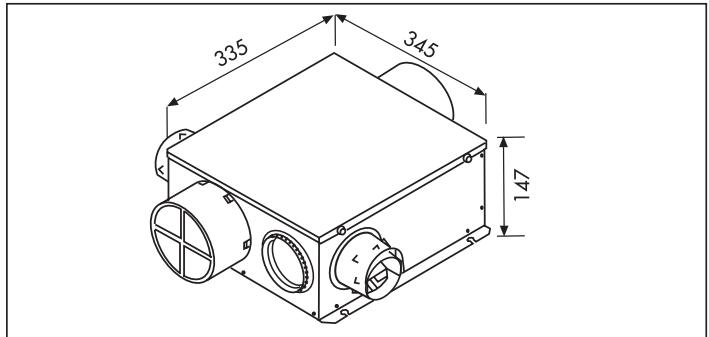

Gamme

Référence	Code	Caisson	Bouches cuisine Ø 125 mm	Bouches sanitaire Ø 80 mm	Radio commande
Caisson nu
MICROGEM	600 471	MICROGEM
Kits
KIT MICROGEM	600 472	MICROGEM	1 BOCP 125	2 BOCP 80
KITMICROGEM RADIO	600 473	MICROGEM RADIO	1 BOCP 125	2 BOCP 80	1

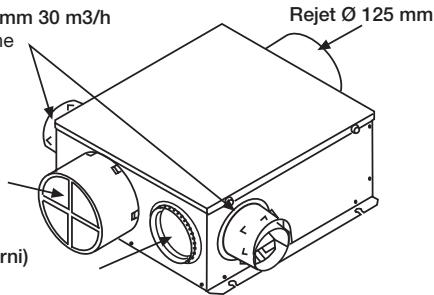

Utilisation des piquages

Piquages sanitaire 80 mm 30 m3/h

• Salle de bains ou douche
• WC unique

Piquages cuisine Ø 125 mm Clapet modulateur

Piquage sanitaire 80 mm (régulateur fourni) - WC supplémentaire - Buanderie...

- Caractéristiques de la radio commande

Commande tout un

Bouton poussoir grande vitesse

Témoin de marche de la grande vitesse

Bouton de réglage minuterie de 5 minutes à 2 heures

Epaisseur 23mm

Accessoires

Bouches BOCP page 285

Entrées d'air autorégables page 273

Conduits soudues

Accessoires et conduits extra-plats page 354

page 345

Chapeaux de toiture
