MODE D'EMPLOI SIROC3 UNELVENT

Vou venez d'acquérir un produit de la marque AEROPLAST. Nous vous remercions de votre confiance. Ce produit a été concu avec les autres techniques comme en atteste le label ci-dessus.

VMC

PRINCIPHE DE FONCTIONNEMENT DE VOTRE SIROC3

Votre groupe d'extraction SIROC3 assure le renouvellement de l'air dans voitre logement par des bouches d'extraction situées dans les pièces humides : cuisine, salle(s) de bains, WC, etc....

Des entrées d'air situées dans les pièces principales (sejour, chambres) doivent permettre l'introduction d'air neuf.

Votre groupe d'extraction possede deux vitesses de fonctionnement :

1ere vitesse : permet le début standard de ventilation

2^ème vitesse : permet un débit de pointe en cuisine afin d'évacuer les polluants lors de la préparation des repas (dégagement important de vapeur d'eau, fumées, odeurs etc...)

Ces deux vitesses sont commandées par un commutateur placé dans la cuisine.

Pour le raccordement des gains d'aspiration et de refoulement :

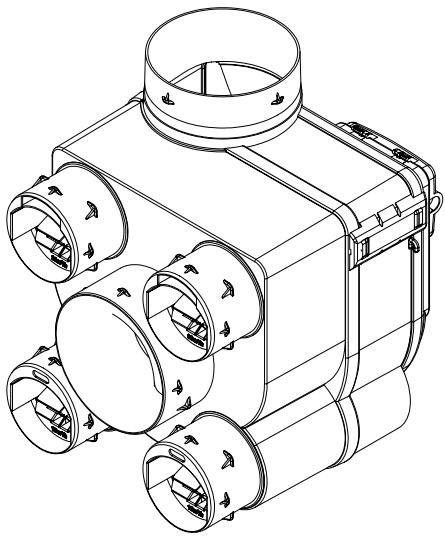

Piquages d'aspiration

1 pique central diamètre 125 mm pour la ventilation de la cuisine
4 piquages diamètre 80 mm pour la ventilation des autres pièces humides (salle de bains ou de douches, WC, buanderie etc...)
Ces 5 piquages disposent d'une double rangée d'ergots : raccordement facilité et étanchéité renforcée

Piquage de refoulement

1 piqué diamètre 125 mm à raccarder au chapeau de toiture

SIROC3

UTILISATION

INSTALLATION ENTRETIEN

AEROPLAST

UNELVENT-ZI-66300Thuir
Tel: [phone] Fax: [phone]
E-mail: [e-mail] www.unelvent.com

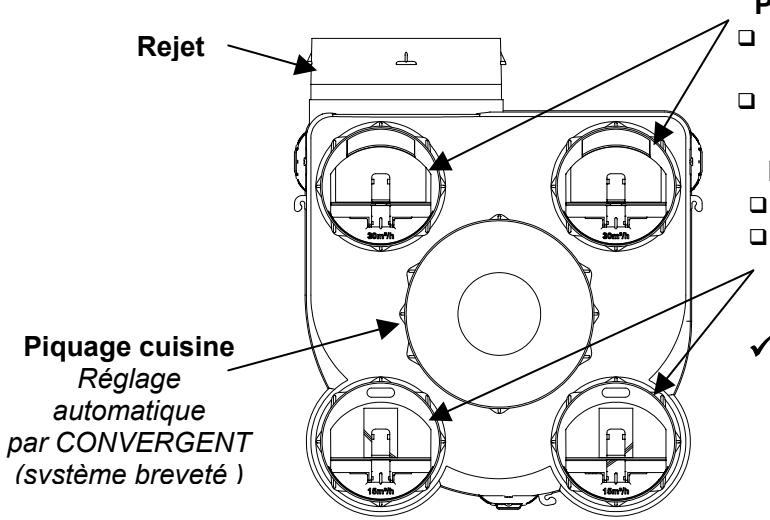

UTILISATION DES PIQUAGES :

Piquages sanitaires 30 m3/h

Salle(s) de bains ou de douches
WCunique

Piquages sanitaires 15 m3/h

WC multiples
Autres pièces humides : buanderie etc...

Ces 4 piquages sont déclipsables par 1 / 4 de tout, ce qui facilité le raccordement des gains.

PERFORMANCES:

	Piquage Cuisine	Piquage sanitaires
		15 m3/h	30 m3/h
petite vitesse	43 à 60 m3/h	13 à 20 m3/h	26 à 40 m3/h
grande vitesse	> 131 m3/h	14.5 à 21 m3/h	29 à 43 m3/h

230 volts - 50 Hz
Lw bouche cuisine en petite vitesse : < 37 dB(A)
Puisance en W-Th-C:35

INSTALLATION DE VOTRE GROUPE SIROC3

GROUPE D'EXTRACTION

L'appareil est installé dans une piece technique ou dans les combles. Il est conseillé de faire fonctionner l'appareil suspendu. Toutefois, il peut également être posé à plat sur une plaque de mousse ou de laine de verre afin d'éviter la transmission du bruit.

BRANCHEMENT ELECTRIQUE

avant toute intervention,mettre votre apparéil hors tension

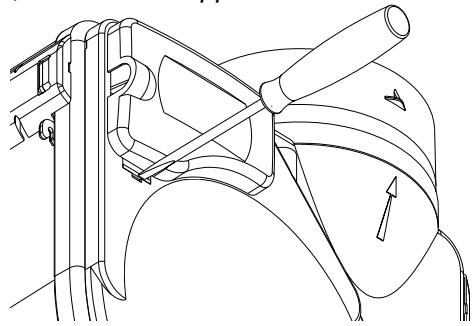

Ouvrir la trappe électrique à l'aide d'un tournevis
Le raccordement électrique doit être effectué selon l'un des schémas à droite.

Prevoir:
un dispositif de coupure omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm

un fusible 1A indépendant sur le tableau général pour la protection électrique

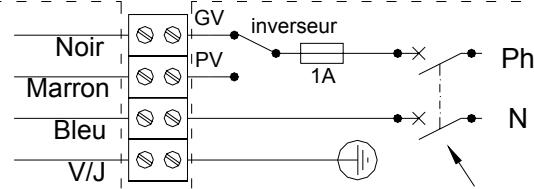

Câblage avec inverseur (commutateur 2 vitesses)

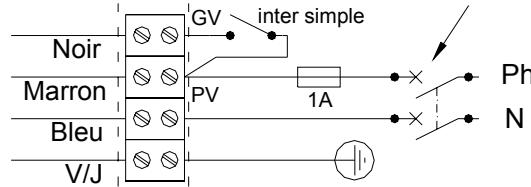

Câblage avec inter simple

Câblage usine

Câblage installateur

(Pour installer un interrupteur en accord avec votre decoration)

RESEAUD'EXTRACTION

Le réseau est réalisé en gaineSouple PVC.

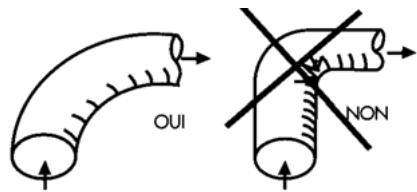

Le réseau doit être le plus simple possible : Eviter les longueurs et coudes superflus. Faire des coudes de grands rayons.
Eneldomcaslagainene doitetreecrasée.
L'aspiration est réalisée avec de la gaine 0125
Le rejet du groupe d'extraction est raccordé à une sortie de toiture avec de la gaine 0125.

CONSEIL : afin d'éviter les risques de condensation, utiliser de la gaine isolée ( Gamme GP ISO ).

ENTRETIEN

• Tous les deux mois : Nettoyer les bouches d'extraction dans de l'eau tiède et savonnexe et dépoussière les entrées d'air .

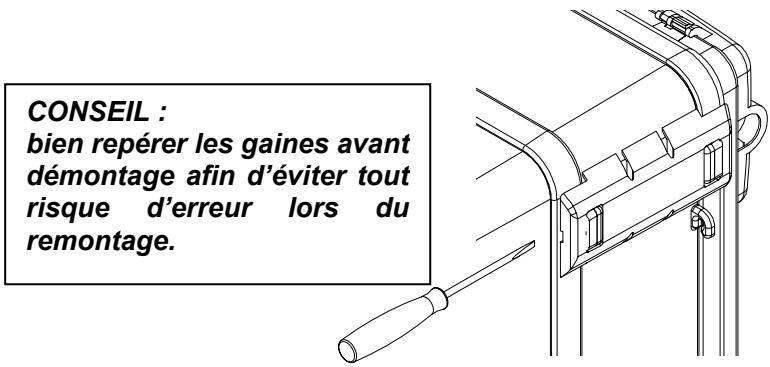

• Tous les ans : Enlever les gains afin de dépoussiérer le piquage cuisine et les régulateurs. Dépoussiérer l'intérieur du groupe en dégrafant les 3 clips à l'aide d'un tournevis (voir schéma ci dessous)

ATTENTION : pour ces opérations, ne jamais utiliser de solvants.

MISE EN PLACE DES BOUCHES

Pour les kits avec bouches à languettes :
