MAXFIL EXTRA-PLATE CAM 40 - Hotte aspirante UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur de chaleur
Caractéristiques techniques principales	Filtration haute efficacité, design extra-plat
Dimensions approximatives	40 cm x 40 cm x 5 cm
Poids	3,5 kg
Compatibilités	Systèmes de ventilation standard
Type de batterie	Non applicable
Tension	230 V
Puissance	150 W
Fonctions principales	Évacuation de l'air, filtration des particules fines
Entretien et nettoyage	Filtres lavables, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Sécurité	Conforme aux normes CE, protection contre les surcharges
Informations générales utiles	Garantie de 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - MAXFIL EXTRA-PLATE CAM 40 UNELVENT

Quelles sont les dimensions de l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 ?

Les dimensions de l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 sont 40 cm de largeur, 40 cm de hauteur et 1 cm d'épaisseur.

Comment installer l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 ?

Pour installer l'UNELVENT MAXFIL EXTRA-PLATE CAM 40, suivez les instructions fournies dans le manuel d'installation, en veillant à respecter les recommandations de sécurité et de montage.

Que faire si l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 ne fonctionne pas correctement ?

Si l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 ne fonctionne pas correctement, vérifiez d'abord la connexion électrique et assurez-vous que le filtre est propre. Consultez le manuel pour d'autres solutions possibles.

Quelle est la capacité de filtration de l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 ?

L'UNELVENT MAXFIL EXTRA-PLATE CAM 40 a une capacité de filtration adaptée pour les espaces jusqu'à 100 m², en fonction de la qualité de l'air et du taux d'humidité.

Comment entretenir l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 ?

Pour entretenir l'UNELVENT MAXFIL EXTRA-PLATE CAM 40, nettoyez régulièrement le filtre et vérifiez les connexions électriques. Un entretien tous les 6 mois est recommandé.

L'UNELVENT MAXFIL EXTRA-PLATE CAM 40 est-il bruyant ?

L'UNELVENT MAXFIL EXTRA-PLATE CAM 40 est conçu pour fonctionner silencieusement. En mode normal, le niveau sonore est inférieur à 30 dB.

Quelle est la durée de vie du filtre de l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 ?

La durée de vie du filtre de l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 est d'environ 6 mois, selon l'utilisation et la qualité de l'air.

Où puis-je acheter des pièces de rechange pour l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 ?

Les pièces de rechange pour l'UNELVENT MAXFIL EXTRA-PLATE CAM 40 peuvent être achetées directement sur le site du fabricant ou auprès de revendeurs agréés.

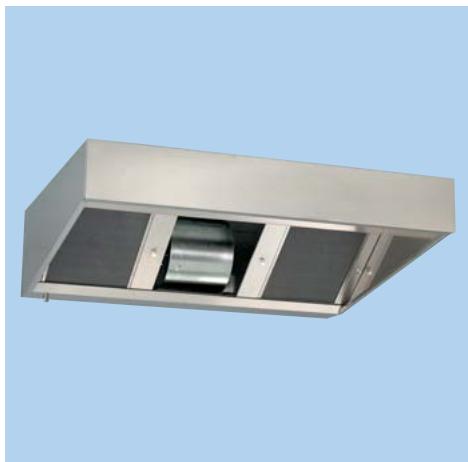

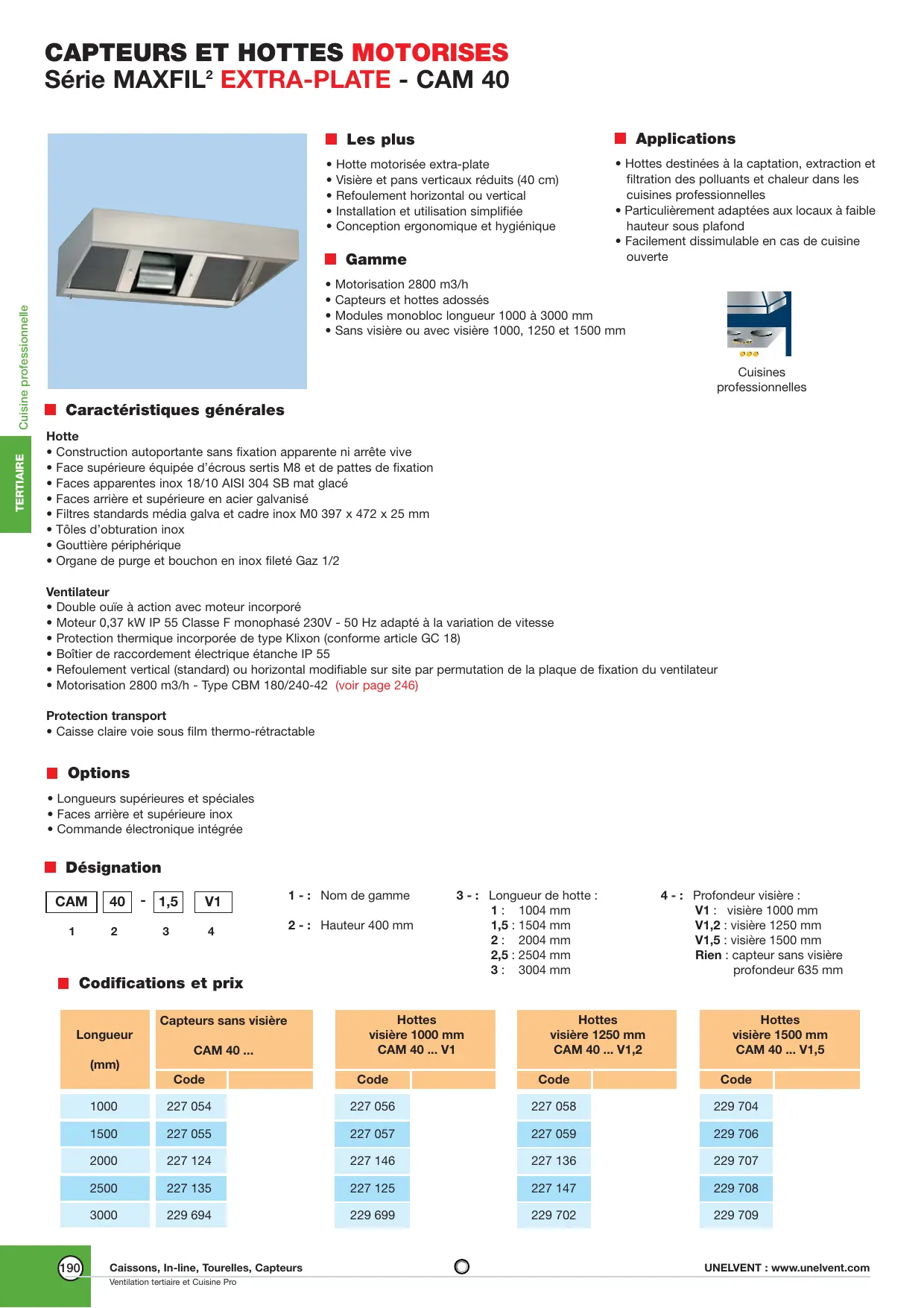

MODE D'EMPLOI MAXFIL EXTRA-PLATE CAM 40 UNELVENT

Les plus

• Hotte motorisée extra-plate
• Visière et pans verticaux réduits (40 cm)
• Refoulement horizontal ou vertical
• Installation et utilisation simplifiée
• Conception ergonomique et hygiénique

Gamme

• Motorisation 2800 m3/h
• Capteurs et hottes adossés
• Modules monobloc longueur 1000 à 3000 mm
• Sans visière ou avec visière 1000, 1250 et 1500 mm

Applications

• Hottes destinées à la captation, extraction et filtration des pollutants et chaleur dans les cuisines professionnelles
• Particulièrement adaptées aux locaux à faible hauteur sous plafond
• Facilitation dissimulable en cas de cuisine ouverte

Cuisines professionnelles

Hotte

• Construction autoportante sans fixation apparente ni arête vive
• Face supérieure équipée d'écrous sertis M8 et de pattes de fixation
• Faces apparentes inox 18/10 AISI 304 SB mat glacé
• Faces arrêté et supérieure en acier galvanisé
• Filtres standards média galva et cadre inox M0 397 x 472 x 25 mm
• Tôles d'obturation inox Gouttière périphérique Organe de purge et bouchon en inox filtré Gaz 1/2

Ventilateur

• Double ouïe à action avec moteur incorporé
• Moteur 0,37 kW IP 55 Classe F monophasé 230V - 50 Hz adapté à la variation de vitesse
• Protection thermique incorporée de type Klixon (conforme article GC 18)
• Boîtier de raccordement électrique étanche IP 55
• Refoulement vertical (standard) ou horizontal modifiable sur site par permutation de la plaque de fixation du ventilateur
• Motorisation 2800 m3/h - Type CBM 180/240-42 (voir page 246)

• Caisse claire sous film thermo-retractable

Options

• Longueurs supérieures et spéciales
• Faces arrêté et supérieure inox Commande électronique intégrée

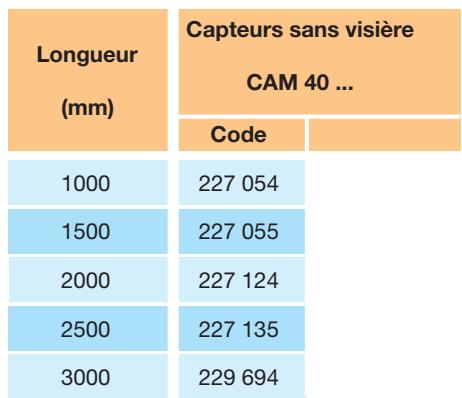

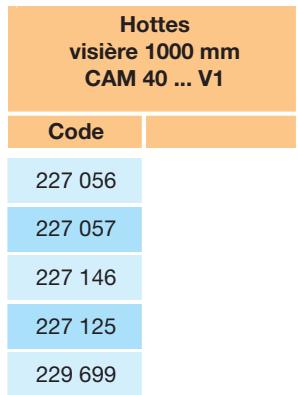

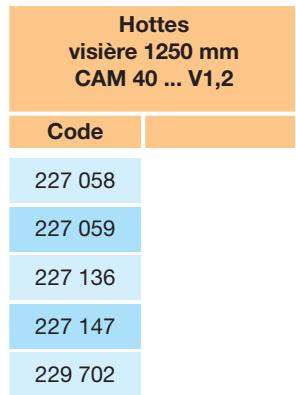

Désignation

1-: Nom de gamme 2- Hauteur 400 mm

3-: Longueur de hotte :

1: 1004 mm 1,5:1504 mm 2: 2004 mm 2,5:2504mm 3: 3004 mm

4-: Profondeur visière :

V1: visière 1000 mm

V1,2: visière 1250 mm

V1,5: visière 1500 mm

Rien: capteur sans visière profondeur 635 mm

Série maxfil² extra-plate - CAM 40

• Caractéristiques techniques

Type de module	Longueur (mm)	Débit maxi (m3/h)	Nombre filtrés/tôles	Variateur de vitesse mono 230V		Poids (Kg)
				Electronique	Auto transfo.	Sans visière	Visière 1000 mm	Visière 1250 mm	Visière 1500 mm
CAM 40-1	1000	2500	2/0	REBA 6	RMBA 8	30	37	39	42
CAM 40-1,5	1500	2500	2/1	REBA 6	RMBA 8	37	47	51	54
CAM 40-2	2000	2500	2/2	REBA 6	RMBA 8	45	57	61	66
CAM 40-2,5	2500	2500	3/2	REBA 6	RMBA 8	52	67	72	78
CAM 40-3	3000	2500	3/3	REBA 6	RMBA 8	59	77	83	90

Installation

Accessoires (voir page 200)

• Variateurs de vitesse
• Variateur électronique intégré
• Platines viroles pour raccordement réseau Éclairage étanche en applique Éclairage étanche encastré
• Filtres à choco inox haute efficacité
• Filtres média et cadre tout inox
• Tôles obturatrices inox
• Bandeau d'habillage inox

Dimensions (mm) (voir page 192)

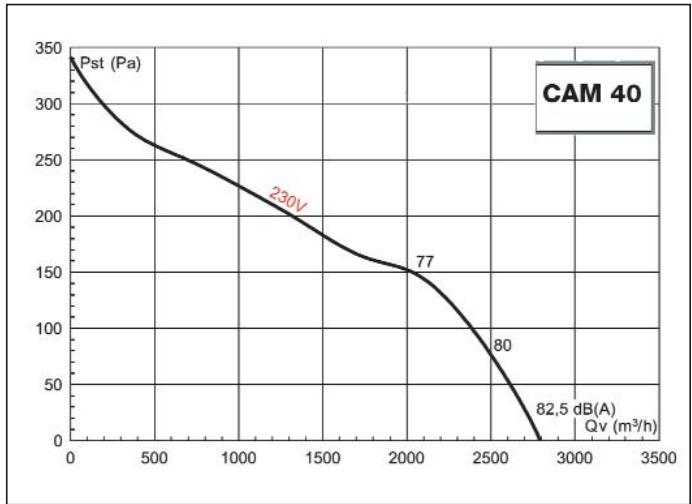

Courbes caractéristiques

Etablie suivant la norme d'essai au caisson réduit NFX 10.200 (Masse volumique 1,2 Kg/m3)
