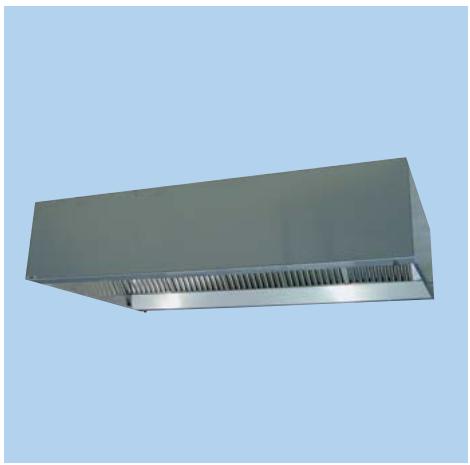

MAXFIL LAVERIE - Hotte aspirante UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte statique
Usage	Captation et extraction de chaleur et vapeur d'eau peu grasse
Dimensions hauteur	400 ou 500 mm
Largeur (visiére)	1000, 1250, 1500, 1750 mm
Longueur	1000 à 3000 mm
Matériau	Inox 18/10 AISI 304 brossé et acier galvanisé
Filtres	Filtres à choc inox MO 397 x 472 x 25 mm
Construction	Autportante sans fixation apparente
Face supérieure	Équipée d'écrous sertis M8 et pattes de fixation
Gouttière	Périphérique
Organe de purge	Bouchon inox fileté Gaz 1/2
Ventilateur (modèle motorisé)	Double ouïe, moteur 0,37 kW ou 0,55 kW, IP55, monophasé 230 V - 50 Hz
Débit max ventilateur	2500 à 3500 m³/h selon hauteur
Protection thermique	Incorporée, conforme article GC 18
Boîtier raccordement électrique	Étanche IP 55
Installation	Simplifiée
Options	Longueurs spéciales, face supérieure inox

FOIRE AUX QUESTIONS - MAXFIL LAVERIE UNELVENT

Comment installer le UNELVENT MAXFIL LAVERIE ?

Pour installer le UNELVENT MAXFIL LAVERIE, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les dimensions requises et de fixer l'appareil de manière sécurisée.

Que faire si le UNELVENT MAXFIL LAVERIE ne démarre pas ?

Vérifiez d'abord si l'appareil est correctement branché et si l'alimentation électrique fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer le filtre du UNELVENT MAXFIL LAVERIE ?

Retirez le filtre en suivant les instructions du manuel. Nettoyez-le sous l'eau courante pour enlever les peluches et laissez-le sécher complètement avant de le remettre en place.

Y a-t-il des entretiens réguliers à effectuer sur le UNELVENT MAXFIL LAVERIE ?

Oui, il est recommandé de nettoyer le filtre régulièrement et de vérifier les conduits d'évacuation pour éviter tout blocage.

Que faire si l'appareil dégage une odeur désagréable ?

Vérifiez si le filtre est sale ou si des objets obstruent les conduits. Nettoyez le filtre et assurez-vous qu'il n'y a pas de débris dans les conduits.

Puis-je utiliser le UNELVENT MAXFIL LAVERIE dans un espace confiné ?

Il est recommandé d'utiliser le UNELVENT MAXFIL LAVERIE dans un espace bien ventilé pour assurer un fonctionnement optimal et éviter la surchauffe.

Quel type de maintenance devrais-je effectuer sur le UNELVENT MAXFIL LAVERIE ?

Effectuez un nettoyage régulier du filtre, vérifiez les conduits d'évacuation pour les obstructions, et faites inspecter l'appareil par un professionnel au moins une fois par an.

Quelle est la durée de vie moyenne du UNELVENT MAXFIL LAVERIE ?

Avec un entretien approprié, la durée de vie moyenne du UNELVENT MAXFIL LAVERIE est d'environ 10 à 15 ans.

Est-ce que UNELVENT propose des pièces de rechange pour le MAXFIL LAVERIE ?

Oui, UNELVENT propose des pièces de rechange pour le MAXFIL LAVERIE. Vous pouvez les commander via notre site web ou auprès de votre revendeur.

MODE D'EMPLOI MAXFIL LAVERIE UNELVENT

Les plus

• Filtres à charbon pour condensation des vapeurs
• Hotte compacte 40 ou 50 cm
• Visière et pans verticaux hauteur constante
• 4 faces inox
• Installation simplifiée

Gamme

• Simple aspiration: visière 1000, 1250 et 1500 mm
• Double aspiration : visière 1500 et 1750 mm
• Modules monobloc longueur 1000 à 3000 mm
• 2 modèles : hauteur 400 ou 500 mm

Applications

• Spécifiquement conçues pour la captation et l'extraction de la chaleur et de la vapeur d'eau peu grasse dégagées par les machines à laver la vaisselle

Cuisines professionnelles

Hotte

• Hauteur constante 400 ou 500 mm pour un volume de cantonnement maximum
• Construction autoportante sans fixation apparente
• Face supérieure équipée d'écrous sertis M8 et de pattes de fixation
• 4 faces apparentes inox 18/10 AISI 304 (1.4301) finition brossée SB
• Face supérieure en acier galvanisé
• Filtres à chocolinox M0 397 x 472 x 25 mm sur toute la longueur Gouttière périphérique Organe de purge et bouchon en inox filtré Gaz 1/2

Désignation

1- : Nom de gamme

2-Hauteur

40:400mm

50:500mm

3-Aspiration

2: double

rien: simple

Accessoires spécifiques

• Plénums de liaiso liaison entre 2 modules double aspiration sur une machine à tunnel (perçages d'assemblage sur les joues)
• Plénums neutres e adaptés à l'extraction de chaleur sèche

Options (sur demande)

• Longueurs supérieures et spéciales
• Face supérieure inox

Ventilateur pour modèle motorisé

• Double ouïe à action avec moteur incorporé
• Moteur 0,37 kW ou 0,55 kW IP 55 Classe F monophasé 230 V - 50 Hz adapté à la variation de vitesse - Refoulement vertical
• Protection thermique incorporée (conforme article GC 18)
• Boîtier de raccordement électrique étanche IP 55
• Motorisation 2500m3/h maxi (hauteur 400mm ) ou 3500m3/h maxi (hauteur 500mm )

• Caisse claire voie sous film thermo-retractable
• Faces extérieures inox protégées par film PVC

4-: Longueur de hotte :

1: 1004 mm 4: 4004 mm 1,5:1504mm 4,5:4504mm 2: 2004 mm 5: 5004 mm 2,5:2504mm 5,5:5504mm 3: 3004 mm 6: 6004 mm 3,5 : 3504 mm

5-: Profondeur visière : V1: visière 1000 mm V1,2: visière 1250 mm V1,5: visière 1500 mm V1,7: visière 1750 mm

Extracteurs compatibles

• Caissons d'extraction F400-120 : voir page 165 - ILHT
• Caissons d'extraction standard : voir page 107 - CVAB

• Tourelles d'extraction F400-120 :
• MAXTEMP voir page 148
• MAXFIRE voir page 156

Accessoires (voir page 200)

• Collecteurs d'extraction
• Platines viroles pour raccordement réseau
• Registres à guillotine pour équilibrage en acier galvanisé
• Eclairage étanche en applique
• Eclairage étanche encastré
• Filtres à choco inox haute efficacité
• Filtres média et cadre tout inox
• Tôles obturatrices inox
• Bandeau d'habillage inox
