MAXFIL STANDARD PRO-M 50 - Hotte aspirante UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte aspirante motorisée compacte
Hauteur	50 cm
Installation	Horizontal ou vertical
Débit d'air	3500 m³/h
Matériau	Acier inoxydable
Filtres	Filtres standards média galva et cadre inox
Ventilateur	Double ouïe à action avec moteur incorporé
Puissance moteur	0,55 kW IP 55 Classe F monophasé 230V - 50 Hz
Vitesse	Adaptable à la variation de vitesse
Protection transport	Caisse claire avec sous film thermo-rétractable
Face supérieure	Équipée d'écrous sertis M8 et de pattes de fixation
Faces apparentes	Inox 18/10 AISI 304 brossé
Visière	Disponible en plusieurs longueurs (1000 à 3000 mm)
Options	Longueurs supérieures, faces inox, commande électronique intégrée
Applications	Captation, extraction et filtration dans cuisines professionnelles
Normes	Conforme article CG 18

FOIRE AUX QUESTIONS - MAXFIL STANDARD PRO-M 50 UNELVENT

Quelles sont les dimensions du UNELVENT MAXFIL STANDARD PRO-M 50 ?

Les dimensions du UNELVENT MAXFIL STANDARD PRO-M 50 sont 50 cm de largeur, 50 cm de profondeur et 20 cm de hauteur.

Comment installer le UNELVENT MAXFIL STANDARD PRO-M 50 ?

Pour installer le UNELVENT MAXFIL STANDARD PRO-M 50, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant de le fixer solidement au mur et de le brancher à une source d'alimentation appropriée.

Quels types de filtres puis-je utiliser avec le UNELVENT MAXFIL STANDARD PRO-M 50 ?

Le UNELVENT MAXFIL STANDARD PRO-M 50 est compatible avec des filtres de type G4. Assurez-vous de remplacer le filtre régulièrement pour un fonctionnement optimal.

Que faire si le UNELVENT MAXFIL STANDARD PRO-M 50 ne fonctionne pas ?

Si le UNELVENT MAXFIL STANDARD PRO-M 50 ne fonctionne pas, vérifiez d'abord que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le service après-vente.

Comment nettoyer le UNELVENT MAXFIL STANDARD PRO-M 50 ?

Pour nettoyer le UNELVENT MAXFIL STANDARD PRO-M 50, débranchez l'appareil et utilisez un chiffon humide pour essuyer la surface. Ne pas utiliser de produits abrasifs.

Quelle est la garantie du UNELVENT MAXFIL STANDARD PRO-M 50 ?

Le UNELVENT MAXFIL STANDARD PRO-M 50 est généralement livré avec une garantie de 2 ans. Vérifiez les conditions de garantie spécifiques dans le manuel d'utilisateur.

Comment régler la vitesse du ventilateur sur le UNELVENT MAXFIL STANDARD PRO-M 50 ?

La vitesse du ventilateur peut être réglée à l'aide du panneau de contrôle situé sur le devant de l'appareil. Il y a généralement plusieurs niveaux de vitesse disponibles.

Y a-t-il un signal sonore lorsque le filtre doit être remplacé ?

Oui, le UNELVENT MAXFIL STANDARD PRO-M 50 est équipé d'un indicateur sonore qui vous alertera lorsque le filtre doit être remplacé.

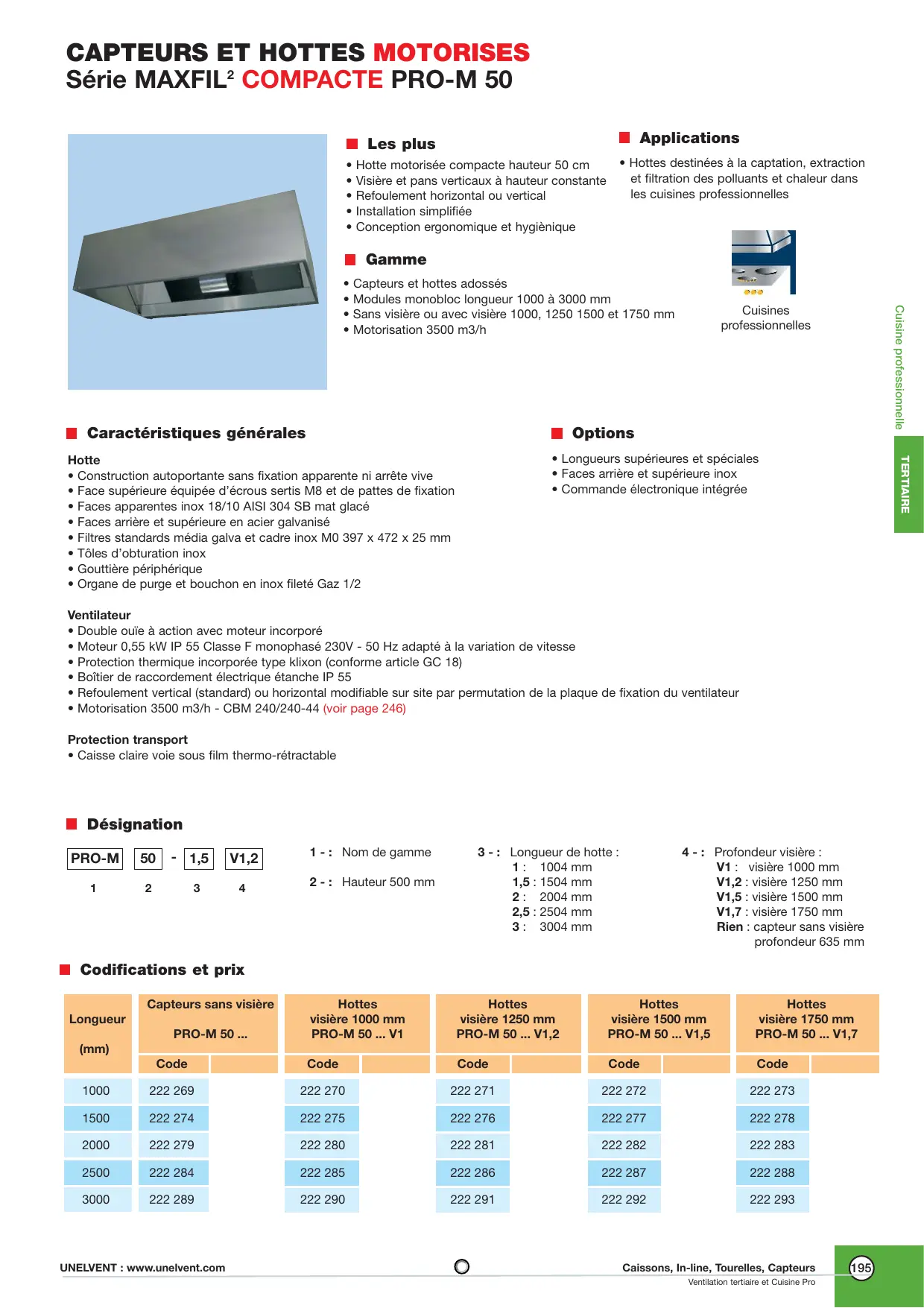

MODE D'EMPLOI MAXFIL STANDARD PRO-M 50 UNELVENT

CAPTEURS ET HOTTES MOTORISES

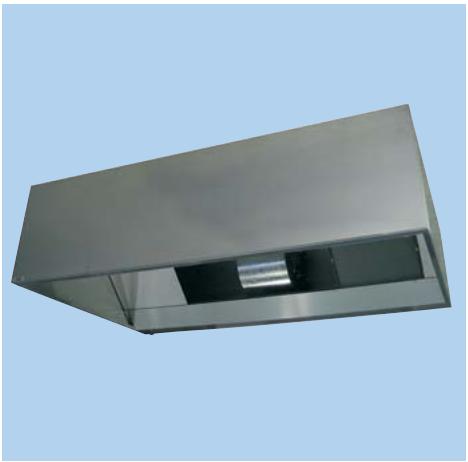

Série MAXFIL ^2 COMPACTE PRO-M 50

• Hotte motorisée compacte hauteur 50 cm
• Visière et pans verticaux à hauteur constante
• Refoulement horizontal ou vertical
• Installation simplifiée
• Conception ergonomique et hygiènique

Gamme

• Capteurs et hottes adossés
• Modules monobloc longueur 1000 à 3000 mm
• Sans visière ou avec visière 1000, 1250 1500 et 1750 mm
• Motorisation 3500 m3/h

Applications

- Hottes destinées à la captation, extraction et filtration des polluants et chaleur dans les cuisines professionnelles

Cuisines professionnelles

Caractéristiques générales

Hotte

• Construction autoportante sans fixation apparente ni arrête vive
• Face supérieure équipée d'écrous sertis M8 et de pattes de fixation
• Faces apparentes inox 18/10 AISI 304 SB mat glacé
• Faces arrière et supérieure en acier galvanisé
• Filtres standards média galva et cadre inox M0 397 x 472 x 25 mm
  • Tôles d'obturation inox
  • Gouttière périphérique
• Organe de purge et bouchon en inox fileté Gaz 1/2

Options

• Longueurs supérieures et spéciales
• Faces arrière et supérieure inox
• Commande électronique intégrée

Ventilateur

• Double ouïe à action avec moteur incorporé
• Moteur 0,55 kW IP 55 Classe F monophasé 230V - 50 Hz adapté à la variation de vitesse
• Protection thermique incorporée type klixon (conforme article GC 18)
• Boîtier de raccordement électrique étanche IP 55
• Refoulement vertical (standard) ou horizontal modifiable sur site par permutation de la plaque de fixation du ventilateur
• Motorisation 3500 m3/h - CBM 240/240-44 (voir page 246)

- Caisse claire voie sous film thermo-rétractable

Désignation

1 - : Nom de gamme

2 - : Hauteur 500 mm

3 - : Longueur de hotte :

1: 1004 mm

1,5 : 1504 mm

2: 2004 mm

2,5:2504 mm

3: 3004 mm

4 - : Profondeur visière :
V1 : visière 1000 mm
V1,2 : visière 1250 mm
V1,5 : visière 1500 mm
V1,7 : visière 1750 mm
Rien : capteur sans visière profondeur 635 mm

Codifications et prix

Longueur(mm)	Capteurs sans visièrePRO-M 50 ...		Hottesvisière 1000 mmPRO-M 50 ... V1		Hottesvisière 1250 mmPRO-M 50 ... V1,2		Hottesvisière 1500 mmPRO-M 50 ... V1,5		Hottesvisière 1750 mmPRO-M 50 ... V1,7
	Code		Code		Code		Code		Code
1000	222 269		222 270		222 271		222 272		222 273
1500	222 274		222 275		222 276		222 277		222 278
2000	222 279		222 280		222 281		222 282		222 283
2500	222 284		222 285		222 286		222 287		222 288
3000	222 289		222 290		222 291		222 292		222 293

CAPTEURS ET HOTTES MOTORISES

Série MAXFIL ^2 COMPACTE PRO-M 50

Caractéristiques techniques

Type de module	Longueur (mm)	Débit maxi (m3/h)	Nombre filtres/tôles	Variateur de vit. électronique mono 230V	Poids (Kg)
					Sans visière	Visière 1000 mm	Visière 1250 mm	Visière 1500 mm	Visière 1750 mm
PRO-M 50-1	1000	3500	2/0	REBA 8	49	62	67	71	77
PRO-M 50-1,5	1500	3500	2/1	REBA 8	58	75	81	86	93
PRO-M 50-2	2000	3500	2/2	REBA 8	72	93	100	106	114
PRO-M 50-2,5	2500	3500	3/2	REBA 8	81	106	115	122	131
PRO-M 50-3	3000	3500	3/3	REBA 8	91	120	131	138	148

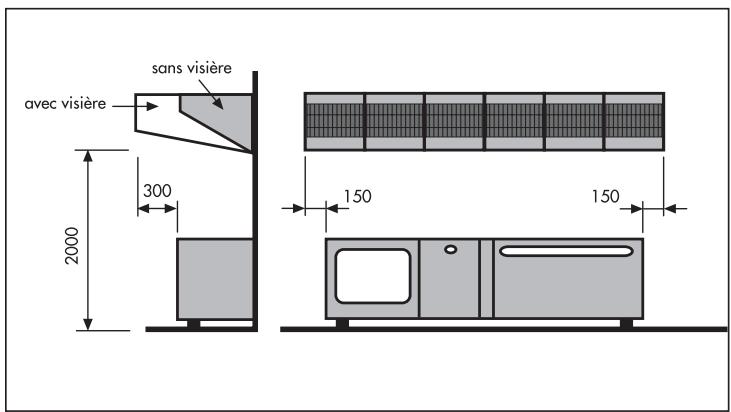

Installation

sans visière avec visière 300 2000 150 150

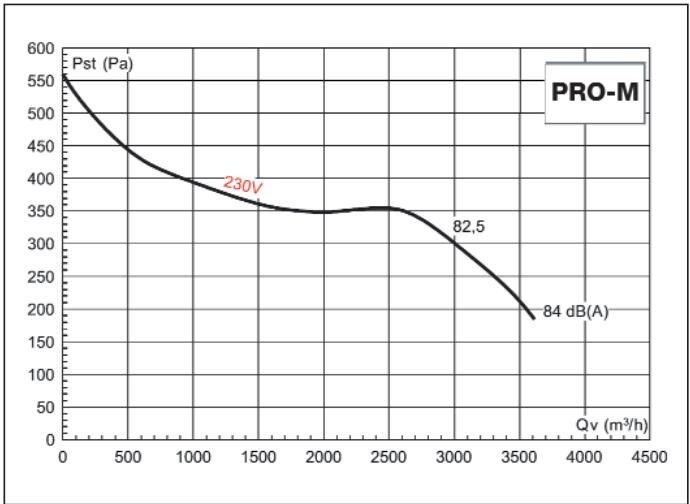

Courbes caractéristiques

■ Accessoires (voir page 200)

• Variateurs de vitesse
• Variateur électronique intégré
• Platines viroles pour raccordement réseau
• Registres à guillotine pour équilibrage en acier galvanisé
• Eclairage étanche en applique
• Eclairage étanche encastré
• Filtres à choc inox haute efficacité
• Filtres média et cadre tout inox
  • Tôles obturatrices inox
• Bandeau d'habillage inox

■ Dimensions (mm) (voir page 197)
