MAXFIL STANDARD PRO 50 - Hotte aspirante UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante professionnelle
Marque	UNELVENT
Modèle	MAXFIL STANDARD PRO 50
Hauteur	500 mm
Longueurs disponibles	De 1000 mm à 6000 mm (par pas de 500 mm)
Profondeur sans visière	635 mm
Profondeurs avec visière	1000 mm, 1250 mm, 1500 mm, 1750 mm
Matériau faces visibles	Inox 18/10 AISI 304 SB mat glacé
Matériau faces arrière et supérieure	Acier galvanisé
Filtres	Média galvanisé avec cadre inox – 397 x 472 x 25 mm
Applications	Cuisines professionnelles – captation, extraction et filtration des polluants et chaleur
Débit d'air recommandé	De 600 à 9000 m³/h selon la longueur
Nombre de filtres (selon longueur)	De 2 à 6 filtres
Poids	Variable de 32 kg à 262 kg selon configuration
Construction	Autoportante, sans fixation apparente ni arête vive
Fixation	Écrous sertis M8 et pattes de fixation
Options disponibles	Longueurs spéciales, faces inox intégral, hottes doubles centrales, éclairage étanche, registres à guillotine, platines viroles
Gouttière périphérique	Oui, avec organe de purge et bouchon inox
Entretien et nettoyage	Nettoyage régulier des filtres et des surfaces inox avec un chiffon doux et un détergent non abrasif

FOIRE AUX QUESTIONS - MAXFIL STANDARD PRO 50 UNELVENT

Comment installer la hotte MAXFIL STANDARD PRO 50 ?

La hotte est conçue pour une installation autoportante. Fixez-la à l'aide des écrous sertis M8 et des pattes de fixation fournies. Assurez-vous que les visières et pans verticaux sont à hauteur constante. Pour les modèles avec visière, respectez la profondeur choisie.

Quels sont les différents modèles de longueur disponibles ?

Les longueurs disponibles vont de 1000 mm à 6000 mm par pas de 500 mm. Par exemple, les références PRO 50-1 (1000 mm), PRO 50-1,5 (1500 mm), etc. Chaque longueur a un code produit spécifique.

Comment nettoyer les filtres de la hotte ?

Les filtres média galvanisé avec cadre inox doivent être nettoyés régulièrement. Retirez-les, lavez-les avec de l'eau tiède et un détergent doux, puis rincez et séchez avant de les remettre. Les filtres à choco inox haute efficacité sont également disponibles en option.

Quels extracteurs sont compatibles avec cette hotte ?

Les extracteurs compatibles incluent les caissons d'extraction F400-120 (page 165 du manuel), les caissons standard ILHT (page 107), et les tourelles d'extraction MAXTEMP et MAXFIRE (pages 148 et 156).

Quels accessoires sont disponibles ?

Les accessoires incluent des platines viroles pour raccordement réseau, des registres à guillotine pour équilibrage, un éclairage étanche en applique ou encastré, des filtres à choco inox, des tôles obturatrices inox, un bandeau d'habillage inox et un collecteur d'extraction.

Comment choisir la bonne longueur de hotte ?

La longueur doit correspondre à la zone de cuisson. Le débit d'air recommandé varie de 600 à 9000 m³/h selon la longueur. Consultez le tableau des débits dans le manuel pour sélectionner la longueur adaptée à votre installation.

Que faire si la hotte n'aspire pas correctement ?

Vérifiez d'abord que les filtres sont propres. Assurez-vous que la hotte est bien raccordée à un extracteur compatible et que les registres à guillotine sont ouverts. Contrôlez également l'étanchéité des raccordements.

Puis-je commander une hotte avec une longueur spéciale ?

Oui, des longueurs supérieures et spéciales sont disponibles sur demande. Contactez UNELVENT ou votre revendeur pour les configurations hors standard.

Les faces arrière de la hotte sont-elles en inox ?

Non, les faces arrière et supérieure sont en acier galvanisé. Seules les faces apparentes sont en inox 18/10 AISI 304 SB mat glacé. Les faces inox intégral sont disponibles en option.

Quel est le poids typique d'une hotte de 2000 mm ?

Pour une hotte PRO 50-2 (2000 mm) sans visière, le poids est d'environ 55 kg. Avec visière de 1000 mm, il passe à 76 kg, et avec visière de 1750 mm, à 97 kg.

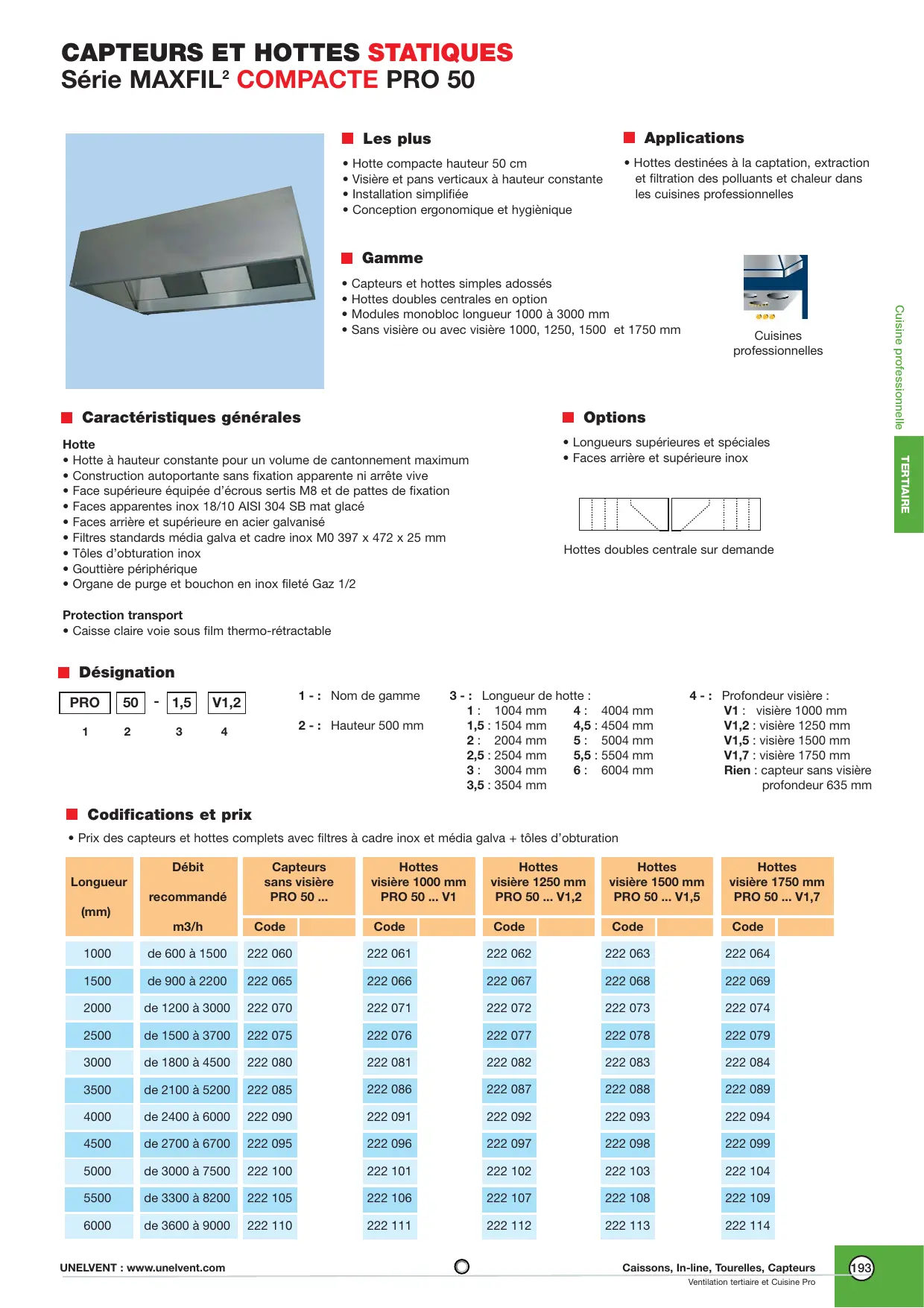

MODE D'EMPLOI MAXFIL STANDARD PRO 50 UNELVENT

• Hotte compacte, hauteur 50 cm
• Visière et pans verticaux à hauteur constante
• Installation simplifiée
• Conception ergonomique et hygiénique

Gamme

• Capteurs et hottes simples adossés
• Hottes doubles centrales en option
• Modules monobloc longueur 1000 à 3000 mm
• Sans visière ou avec visière 1000, 1250, 1500 et 1750 mm

Applications

• Hottes destinées à la captation, extraction et filtration des pollutants et chaleur dans les cuisines professionnelles

Cuisines professionnelles

Hotte

• Hotte à hauteur constante pour un volume de contenant maximum
• Construction autoportante sans fixation apparente ni arête vive
• Face supérieure équipée d'écrous sertis M8 et de pattes de fixation
• Faces apparentes inox 18/10 AISI 304 SB mat glacé
• Faces arrêté et supérieure en acier galvanisé
• Filtres standards média galva et cadre inox M0 397 x 472 x 25 mm
• Tôles d'obturation inox Gouttière périphérique Organe de purge et bouchon en inox filtre Gaz 1/2

Options

• Longueurs supérieures et spéciales
• Faces arrêtée et supérieure inox

Hottes doubles centrales sur demande

• Caisse claire sous film thermo-retractable

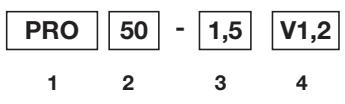

Désignation

1- : Nom de gamme

2-Hauteur 500mm

3-Longueur de hotte

1: 1004 mm

4: 4004 mm

1,5:1504mm

4.5:4504mm

2: 2004 mm

5: 5004 mm

2.5:2504mm

5.5:5504mm

3: 3004 mm

6: 6004 mm

3,5:3504mm

4- : Profondeur visière :

V1: visière 1000 mm

V1,2: visière 1250 mm

V1.5: visière 1500 mm

V1.7 : visière 1750 mm

Rien : capteur sans visière

profondeur 635 mm

Codifications et prix

• Prix des capteurs et hottes complets avec filtres à cadre inox et média galva + tôles d'obturation

Longueur(mm)	Débitrecommendé	Capteurs sans visièrePRO 50 ...		Hottes visière 1000 mmPRO 50 ... V1		Hottes visière 1250 mmPRO 50 ... V1,2		Hottes visière 1500 mmPRO 50 ... V1,5		Hottes visière 1750 mmPRO 50 ... V1,7
	m3/h	Code		Code		Code		Code		Code
1000	de 600 à 1500	222 060		222 061		222 062		222 063		222 064
1500	de 900 à 2200	222 065		222 066		222 067		222 068		222 069
2000	de 1200 à 3000	222 070		222 071		222 072		222 073		222 074
2500	de 1500 à 3700	222 075		222 076		222 077		222 078		222 079
3000	de 1800 à 4500	222 080		222 081		222 082		222 083		222 084
3500	de 2100 à 5200	222 085		222 086		222 087		222 088		222 089
4000	de 2400 à 6000	222 090		222 091		222 092		222 093		222 094
4500	de 2700 à 6700	222 095		222 096		222 097		222 098		222 099
5000	de 3000 à 7500	222 100		222 101		222 102		222 103		222 104
5500	de 3300 à 8200	222 105		222 106		222 107		222 108		222 109
6000	de 3600 à 9000	222 110		222 111		222 112		222 113		222 114

Caractéristiques techniques

Type de module	Longueur captation (mm)	Composition*	Nombre filtrés/tôles	Poids (Kg)
				Sans visière	Visière 1000 mm	Visière 1250 mm	Visière 1500 mm	Visière 1750 mm
PRO 50-1	1000	1 x 1000	2 / 0	32	45	50	54	60
PRO 50-1,5	1500	1 x 1500	2 / 1	41	58	64	69	76
PRO 50-2	2000	1 x 2000	2 / 2	55	76	83	89	97
PRO 50-2,5	2500	1 x 2500	3 / 2	64	89	98	105	114
PRO 50-3	3000	1 x 3000	3 / 3	74	103	114	121	131
PRO 50-3,5	3500	2000 + 1500	4 / 3	96	134	147	158	173
PRO 50-4	4000	2 x 2000	4 / 4	110	152	166	178	194
PRO 50-4,5	4500	2500 + 2000	5 / 4	119	165	181	194	211
PRO 50-5	5000	2 x 2500	5 / 5	128	178	196	210	228
PRO 50-5,5	5500	3000 + 2500	6 / 5	138	192	212	226	245
PRO 50-6	6000	2 x 3000	6 / 6	148	206	228	242	262

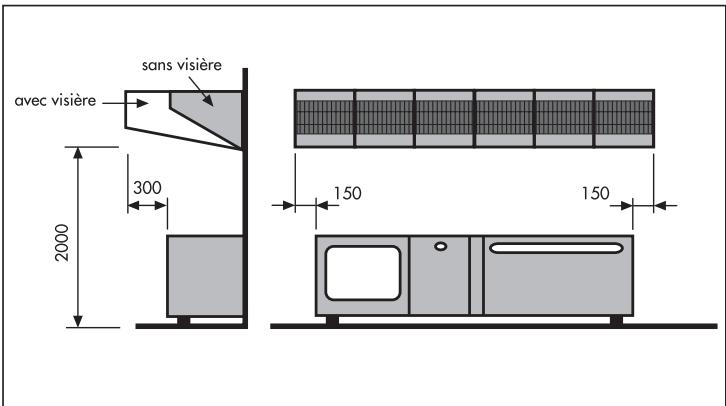

Extracteurs compatibles

• Caissons d'extraction F400-120 : voir page 165 - ILHT Caissons d'extraction standard : voir page 107 - CVAB
• Tourelles d'extraction F400-120 :
• MAXTEMP voir page 148
• MAXFIRE voir page 156

Accessoires (voir page 200)

• Platines viroles pour raccordement réseau
• Registres à guillotine pour équilibrage en acier galvanisé
• Eclairage étanche en applique Eclairage étanche encastré
• Filtres à choco inox haute efficacité
• Filtres média et cadre tout inox
• Tôles obturatrices inox
• Bandeau d'habillage inox
• Collecteur d'extraction
