DM 7025 - Récepteur satellite DREAM MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite numérique DVB-S/C/T avec enregistrement
Marque	DREAM MULTIMEDIA
Modèle	DM 7025
Processeur	300 MHz MIPS
Mémoire	128 Mo DDR RAM, 32 Mo Flash
Stockage interne	Connecteur IDE UDMA66 pour disque dur (non fourni)
Connectivité réseau	Ethernet 10/100 Mbit, port USB 1.1, port série RS232
Entrées/sorties vidéo	2x SCART, vidéo composite (RCA), modulateur UHF
Sortie audio	Audio analogique stéréo (RCA), numérique optique Toslink (AC3)
Connecteurs antenne	2 entrées LNB (F-type), 2 sorties LNB (pour boucle), entrée antenne DVB-C/T (IEC)
Interfaces supplémentaires	Slot Common Interface (CI), 2 lecteurs de cartes à puce, slot CompactFlash, port modem (optionnel)
Fonctions principales	Réception DVB-S/C/T, enregistrement sur disque dur, Timeshift, EPG, télétexte, Picture-in-Picture, lecture de fichiers multimédia via réseau
Formats vidéo	MPEG-1/2, PAL 25 Hz, formats 4:3 et 16:9
Alimentation	110/230 V AC, 50/60 Hz, consommation environ 6 W en veille
Dimensions (L x P x H)	374 mm x 230 mm x 75 mm
Poids	2,2 kg (sans disque dur)
Température de fonctionnement	15°C à 35°C
Humidité de fonctionnement	Inférieure à 80%
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon légèrement humide sans détergent ; ne pas exposer à l'humidité ou à la lumière directe du soleil
Sécurité	Ne pas ouvrir le boîtier (risque de choc électrique) ; installation du disque dur par un professionnel recommandée ; débrancher lors d'orages ou en cas d'inutilisation prolongée
Pièces détachées et réparabilité	Disque dur standard 3,5 pouces (IDE) ; télécommande et câbles ; pièces disponibles auprès du fabricant ou revendeur agréé
Informations générales	Système d'exploitation Linux open source ; mise à jour via réseau ; compatible DiSEqC 1.0/1.1/1.2 ; support des modules CAM via CI

FOIRE AUX QUESTIONS - DM 7025 DREAM MULTIMEDIA

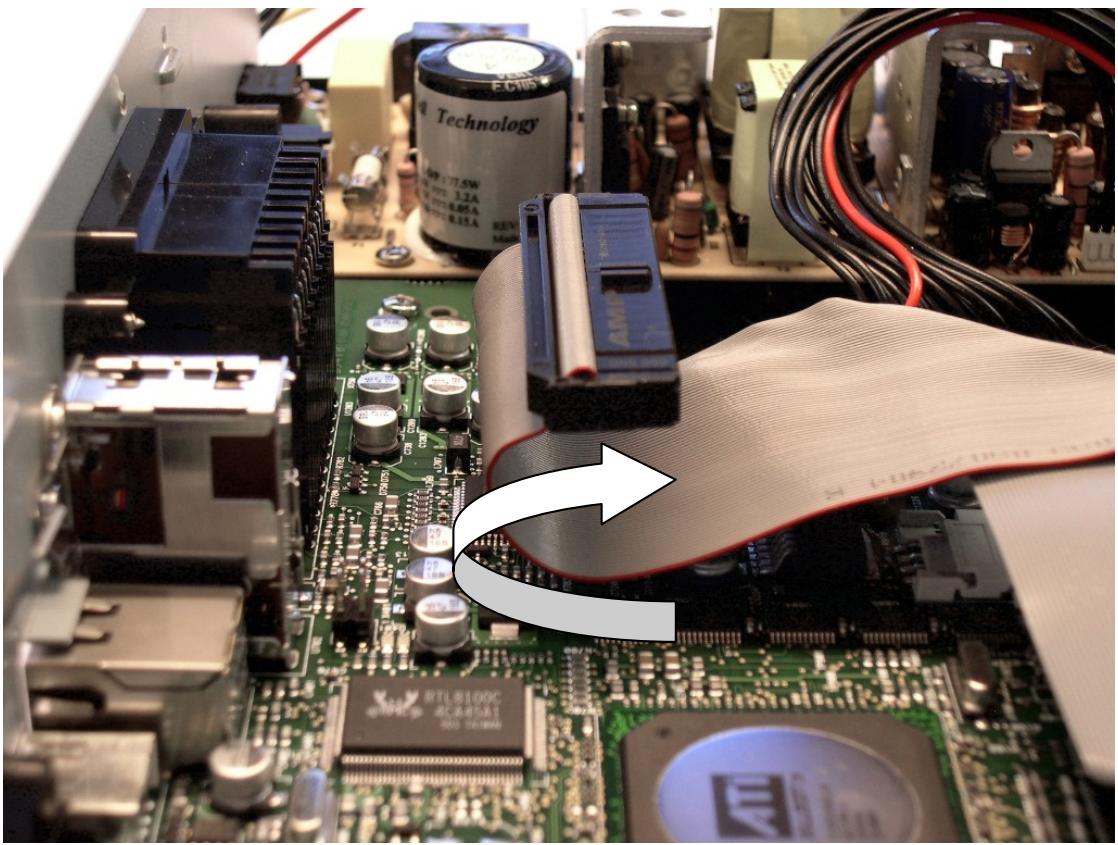

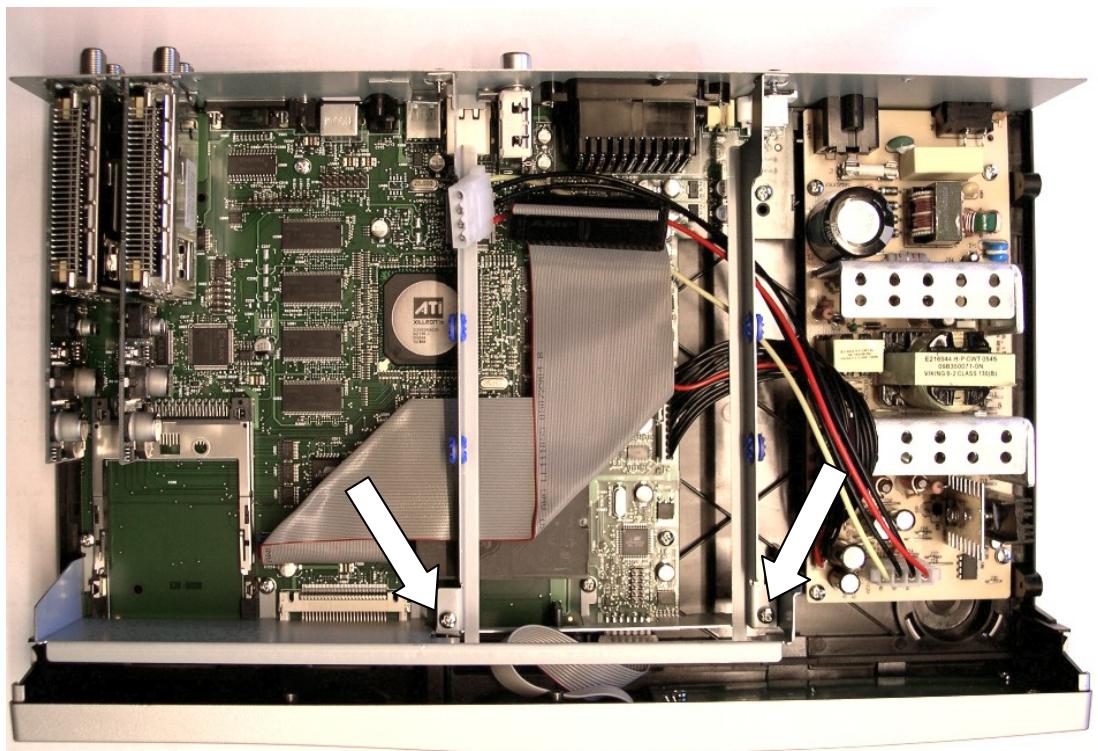

Comment installer un disque dur dans le DM 7025 ?

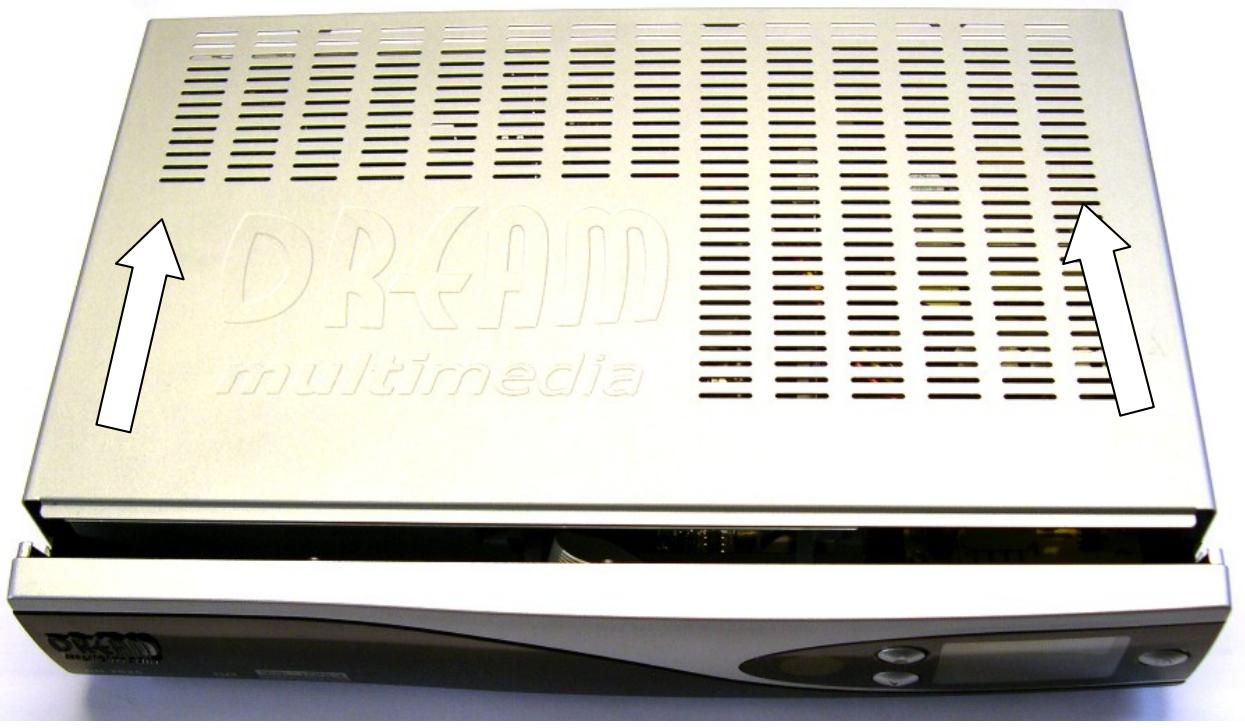

Retirez les vis du boîtier (5 à l'arrière, 2 de chaque côté), soulevez le capot, dégagez la cage du disque dur, fixez le disque dur (3,5 pouces IDE) avec les 4 vis de support, branchez les câbles IDE et d'alimentation déjà présents, puis revissez le tout. Initialisez le disque dur via le menu Setup > System > Harddisk en appuyant sur la touche rouge.

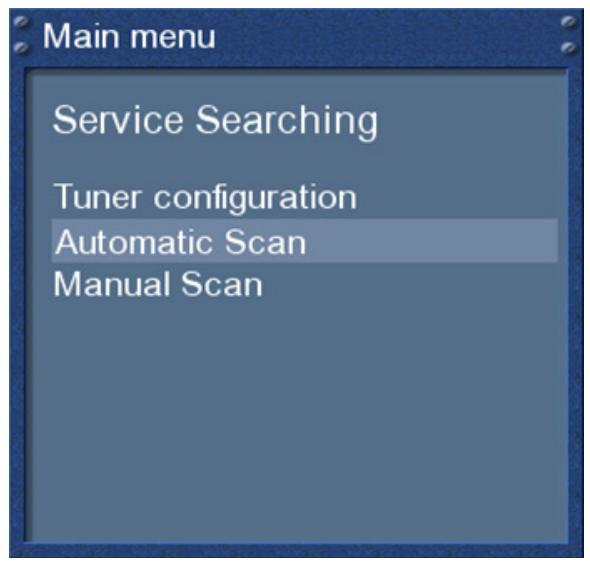

Comment effectuer une recherche automatique des chaînes ?

Allez dans Menu > Setup > Service searching > Automatic scan. Vous pouvez choisir d'effacer les chaînes existantes avant la recherche. Sélectionnez le(s) tuner(s) à scanner (DVB-S, DVB-C ou DVB-T) et appuyez sur OK pour lancer la recherche.

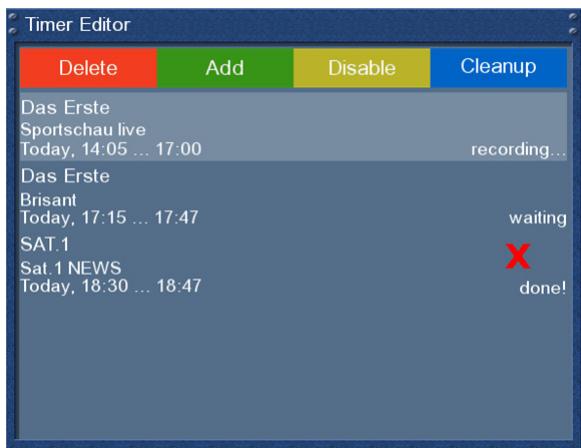

Comment programmer un enregistrement par timer ?

Depuis le menu principal, allez dans Timer puis appuyez sur la touche verte pour ajouter un nouvel enregistrement. Remplissez les champs : service, date, heure de début et de fin, type (Record ou Zap), répétition (une fois, quotidien, etc.) et action après événement. Validez avec la touche verte.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord la polarité des piles et remplacez-les si nécessaire. Assurez-vous que la télécommande est en mode Dream (touche Mode DREAM). Si le problème persiste, redémarrez la Dreambox en la débranchant quelques instants.

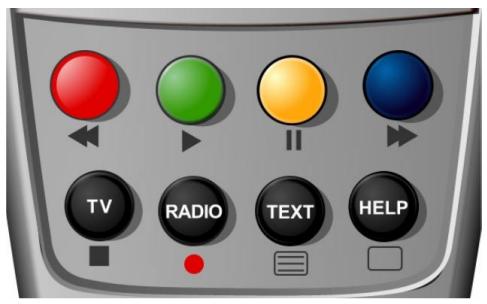

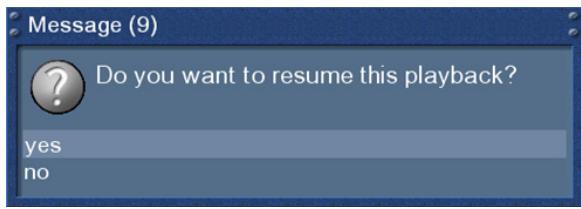

Comment regarder un enregistrement sur le DM 7025 ?

Appuyez sur la touche VIDEO de la télécommande pour accéder à la liste des enregistrements. Utilisez les touches haut/bas pour sélectionner un fichier, puis appuyez sur OK pour le lire. Vous pouvez mettre en pause, avancer ou reculer avec les touches de contrôle PVR.

Comment configurer une connexion réseau ?

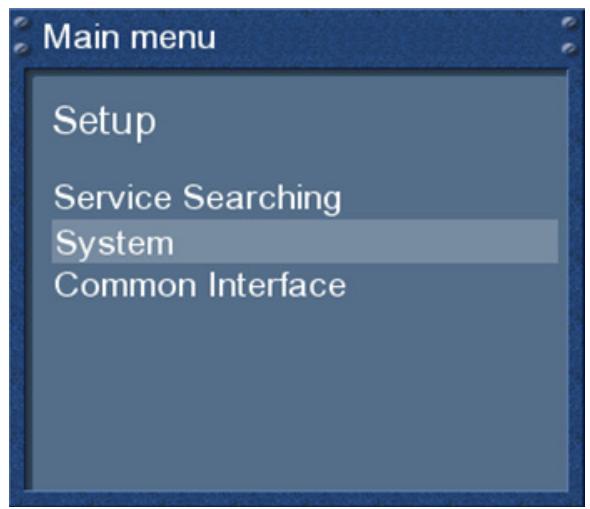

Rendez-vous dans Menu > Setup > System > Network. Vous pouvez activer le DHCP pour une configuration automatique ou entrer manuellement l'adresse IP, le masque, la passerelle et le serveur DNS. Validez avec la touche vert. L'interface Ethernet 10/100 Mbps est utilisée pour HTTP, FTP, NFS, telnet et Samba.

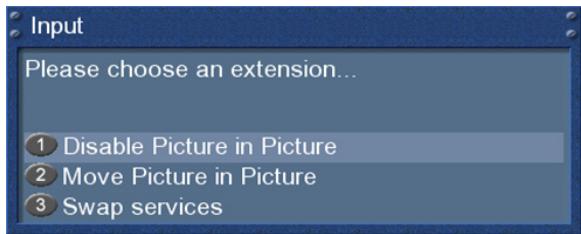

Comment utiliser le mode Picture-in-Picture (PiP) ?

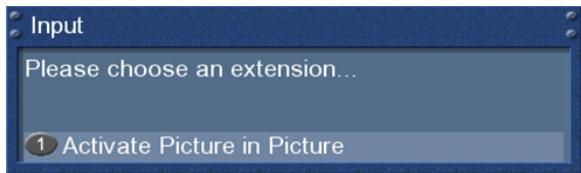

Appuyez sur la touche bleue d'options et sélectionnez Activer Picture in Picture. Une petite image s'affiche dans le coin supérieur droit. Vous pouvez déplacer ou redimensionner le PiP via le menu options bleu, ou échanger l'image principale et le PiP.

Comment mettre à jour le logiciel du DM 7025 ?

La mise à jour se fait généralement via le réseau : téléchargez la dernière image depuis le site officiel (http://www.dm7025.de) et installez-la via HTTP ou FTP. Consultez la notice pour les instructions détaillées. Vous pouvez également utiliser le port série en dernier recours.

Que faire si aucune chaîne n'est trouvée après la recherche ?

Vérifiez les connexions des câbles coaxiaux, l'orientation de l'antenne et la configuration du tuner. Pour le tuner DVB-S, assurez-vous que le type de LNB et le satellite sélectionné sont corrects (section 11.1 de la notice). Pour DVB-C, essayez l'option 'ALL (SR6875)'. Vérifiez également que l'antenne est alimentée si nécessaire (option 5V pour antenne active).

Comment programmer la télécommande pour contrôler la TV ?

Mettez la télécommande en mode TV (touche Mode TV). Appuyez sur SHIFT/SETUP pendant 3 secondes (le bouton TV-Mode clignote deux fois). Entrez le code à 4 chiffres de votre TV (voir liste des codes au chapitre 14.2). Le bouton TV-Mode clignote deux fois pour confirmer. La télécommande quitte automatiquement le mode programmation après 10 secondes.

MODE D'EMPLOI DM 7025 DREAM MULTIMEDIA

Récepteur satellite Digital pour clair et encrypté Digital Video Broadcasting (DVB) avec possibilité d'enregistrement numérique.

Port de Communication-PCMCIA-Slot pour Cl-Modules Connecteur Interne pour disque dur Slot Compact Flash Mode d'Affichage Graphique LC Pluggable Twin Tuner support 2 Lecteurs Smartcard Linux OS

Table des matieres

1. Avant la mise en fonction de l'appareil

1.1 Instructions de sécurité. -5-
1.2 Contenu du pack 8 -
1.3 Vues -9-

1.3.1 Explication de la face avant. - 10 -
1.3.2 Explication de la face arrête - 11 -

1.4 Telecommande 13-

2. Installation

2.1Mise en fonction 19-

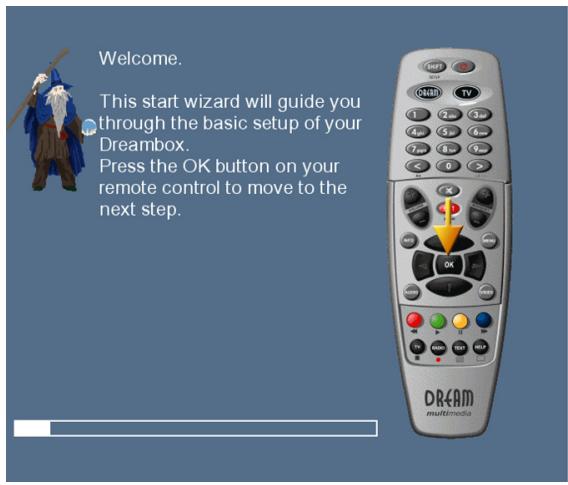

3. Start Wizard (Assistant au démarrage)

3.1 Sélection Language 20

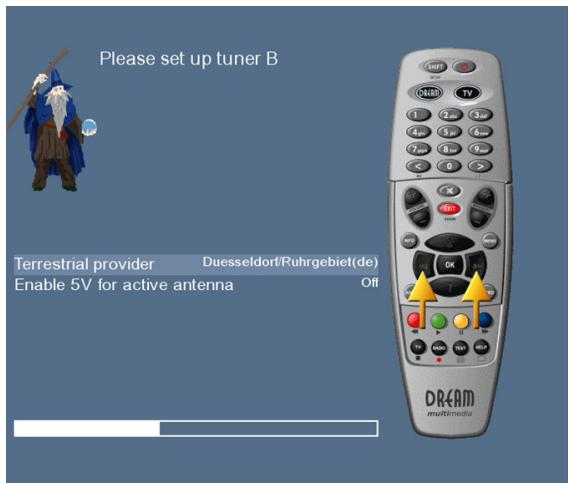

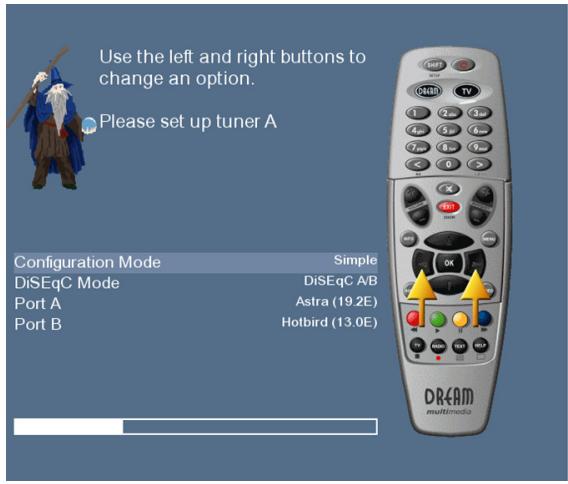

3.2 Parametre Tuner 21-
3.3 Service scan 21 -

4. Operation de Base

4.1 Mise en fonction et arrêt de votre Dreambox 22 -
4.2 Sélection Service 22
4.3 Changement de canal en utilisant la liste de service. 23 -

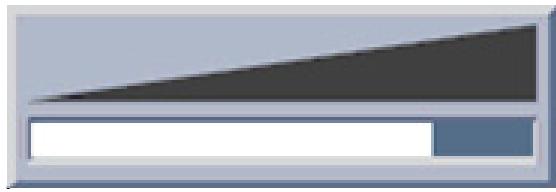

4.4 Contrôle du volume 23

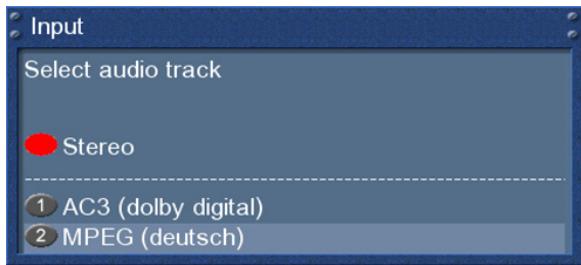

4.5 Changement de l'audio track. 23

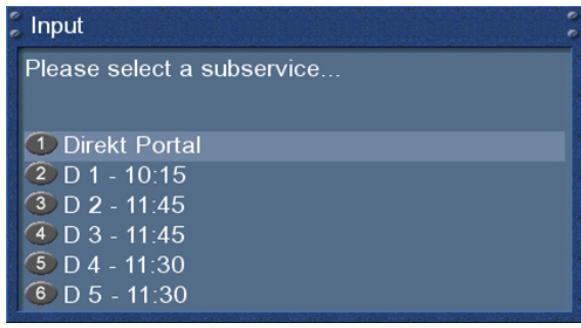

4.6 Sous-Services 24
4.7 Commutation TV/Radio 24
4.8 Teteinte 24-

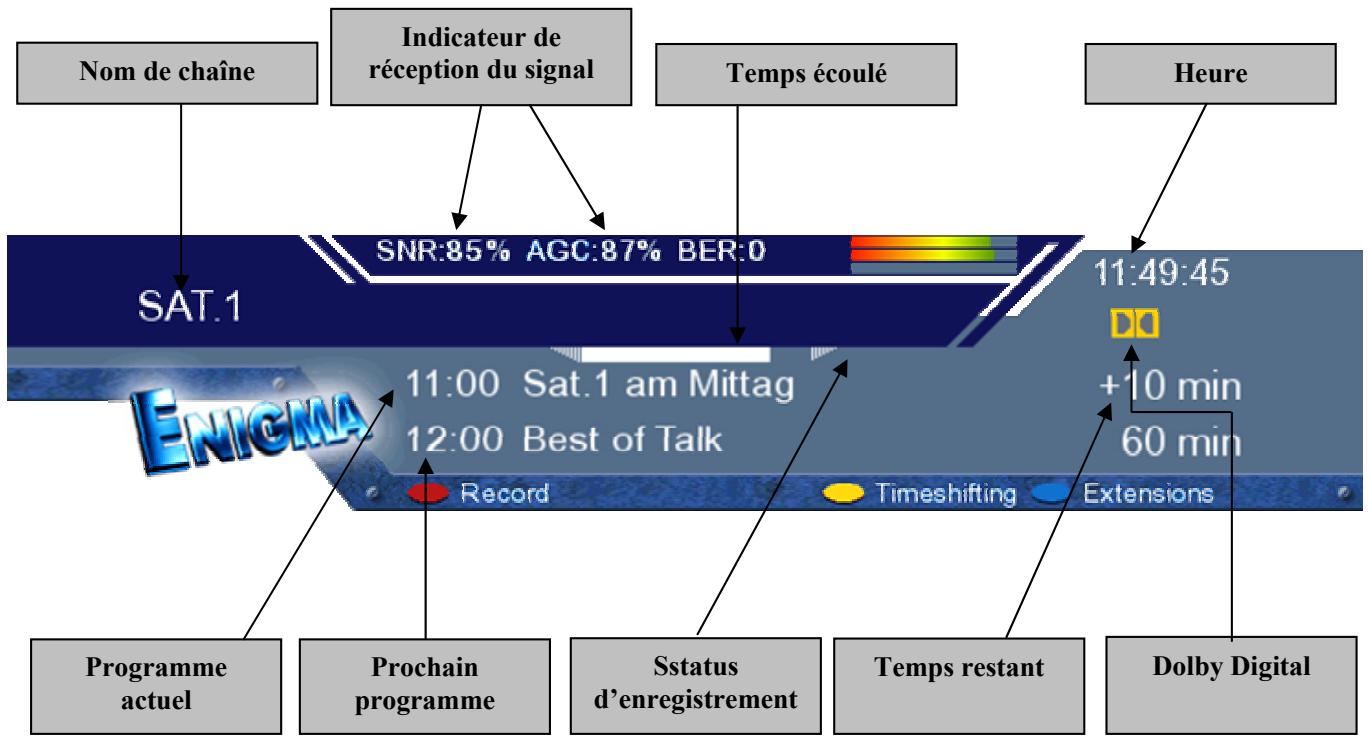

4.9 Infobar -25-

5. Electronic Program Guide - EPG

5.1 Simple-EPG 26 -

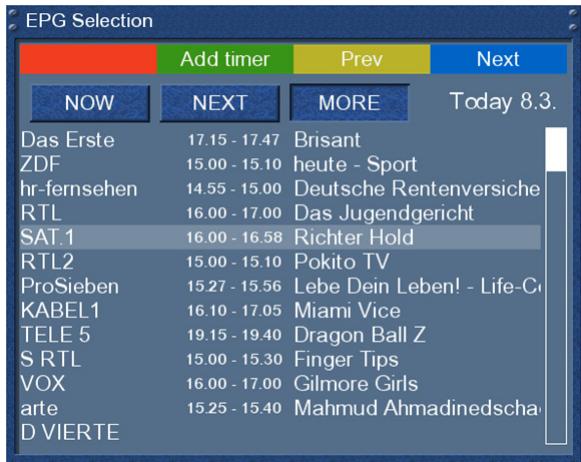

5.2 Multi-EPG 27

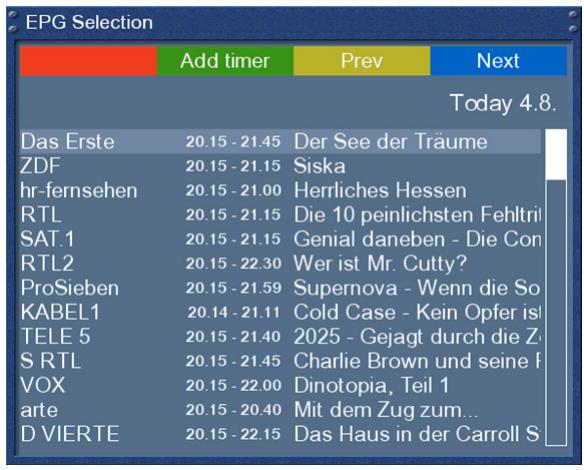

5.2.1 Time/Date Input 28 -

6. Editor la liste des chaînes

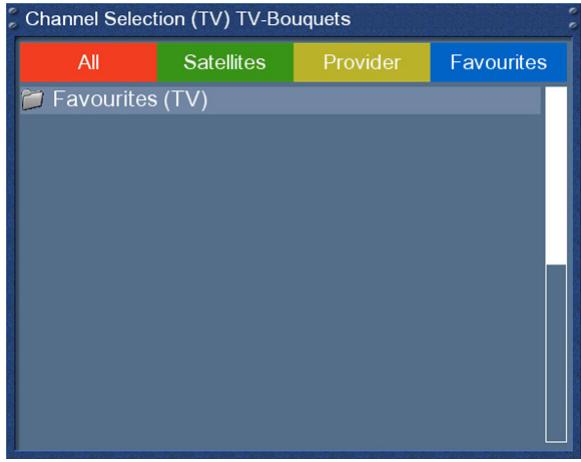

6.1 Ajouter bouquet 29 -
6.2 Ajouter un service aux favors -30-

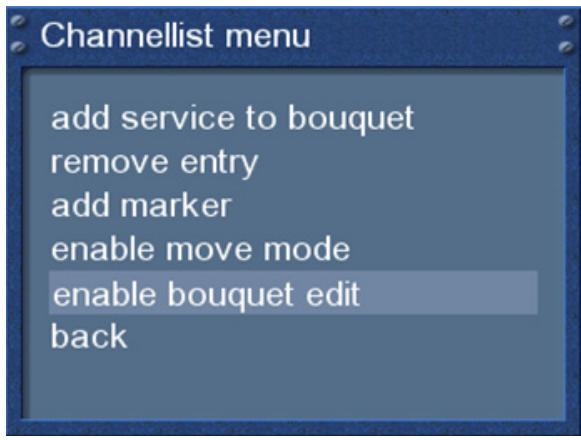

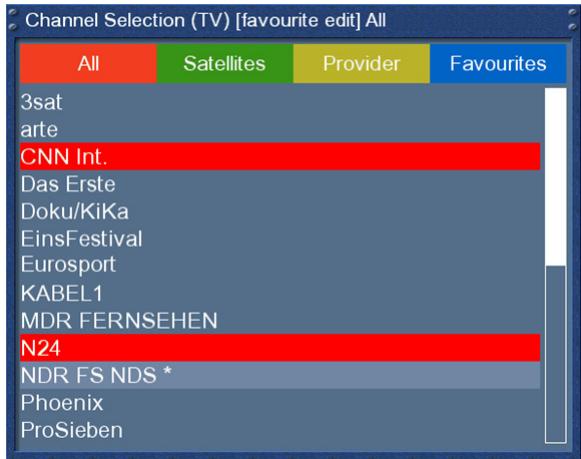

6.3 Ajouter des services multiples au Bouquet. 31 -

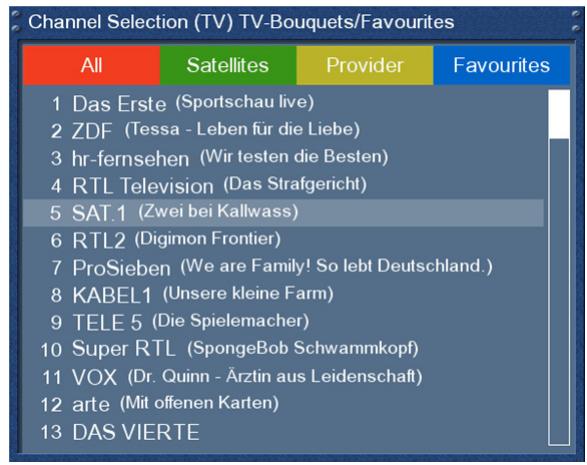

6.4 Enlever un service des favoris. 32 -

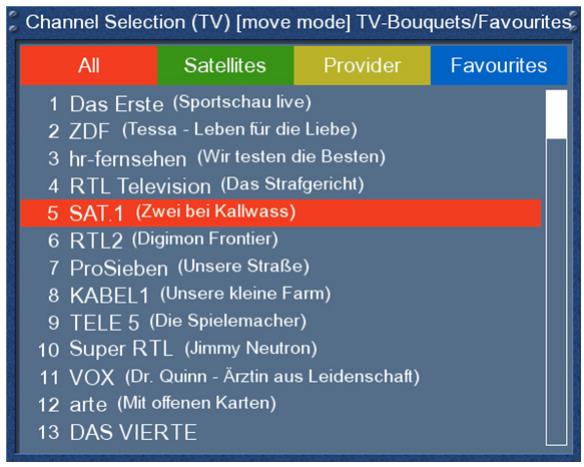

6.5 Déplacer un service vers un favoris - 33 -
6.6 Ajouter un marqueur au favors 34 -

7. Installation du Disque Dur

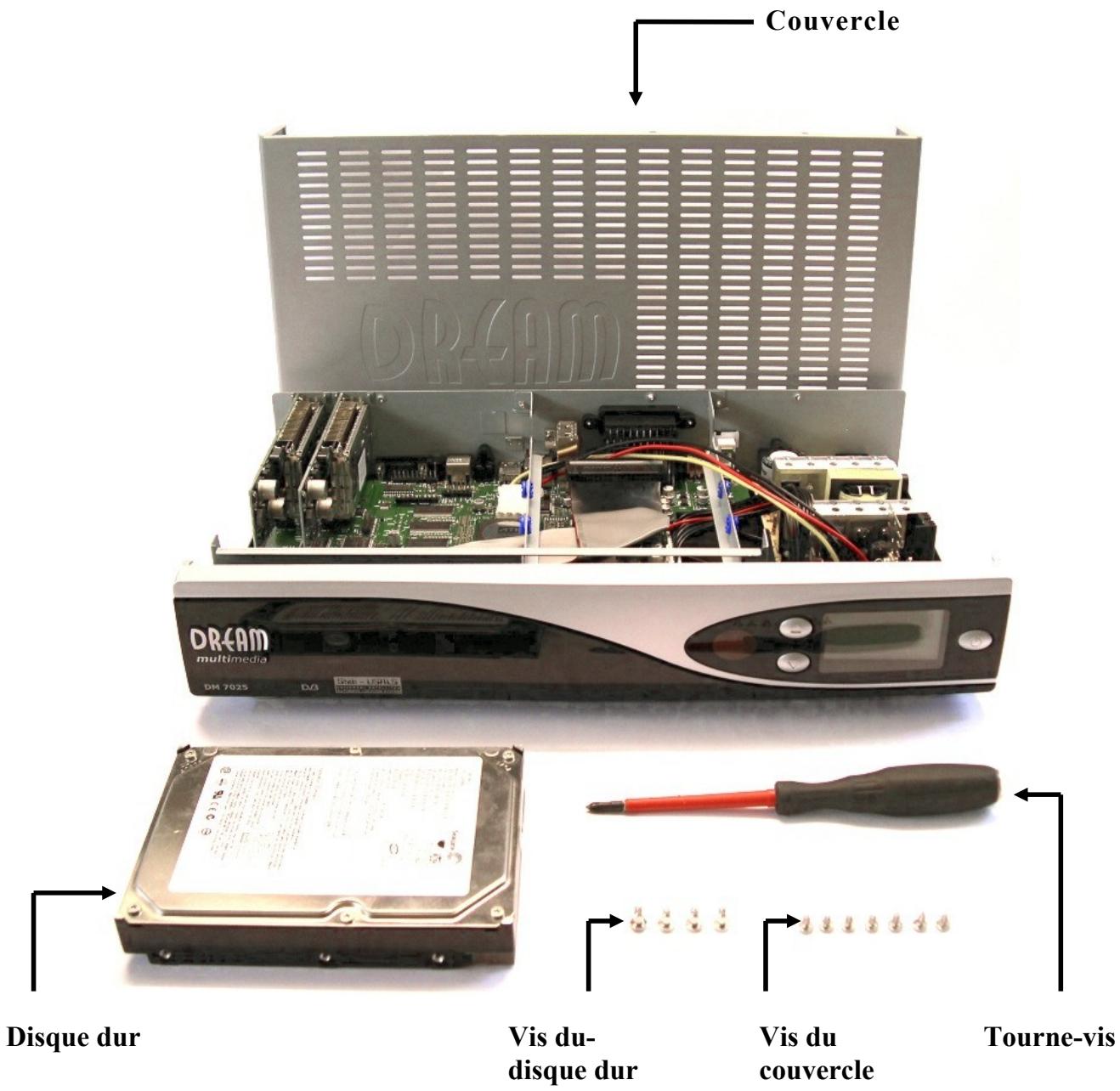

7.1 Instruction de montage 35-

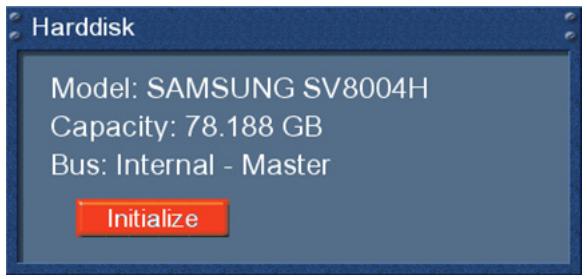

7.2 Gestion 41
7.3 Enregistrement 42

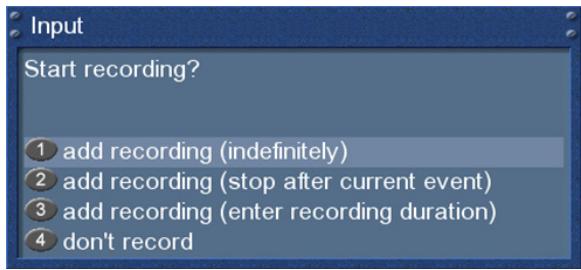

7.3.1 Enregistrement Instantané 42 -
7.3.2 Arrêt d'enregistrement 42 -

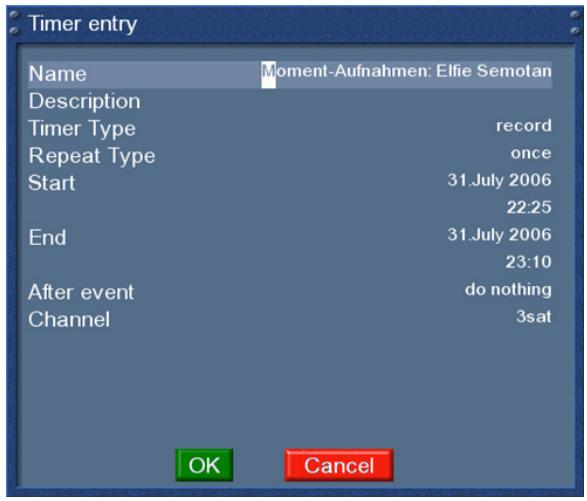

7.3.3 Enregistrement par timer 43 -
7.3.4 Timeshift (Vision differée) 45 -

7.4 Regarder un enregistrement 45 -

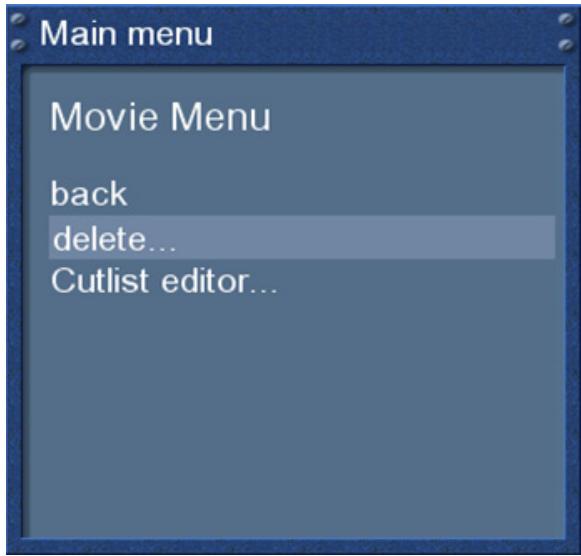

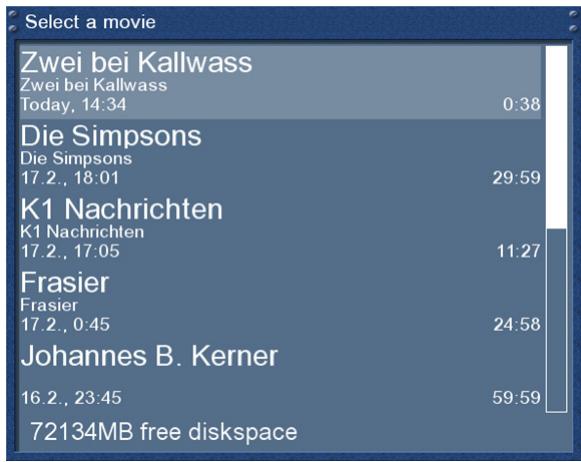

7.5 Supprimer un enregistrement 47

8. Télexte 48

9.Mode Image dans l'Image (PiP) -50-

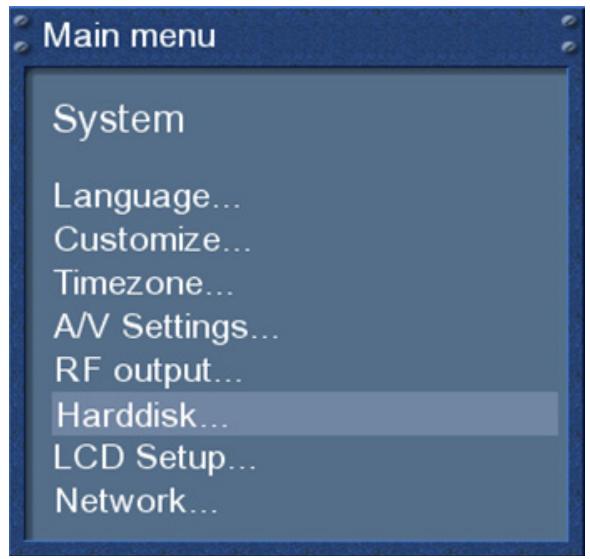

10. Paramètre

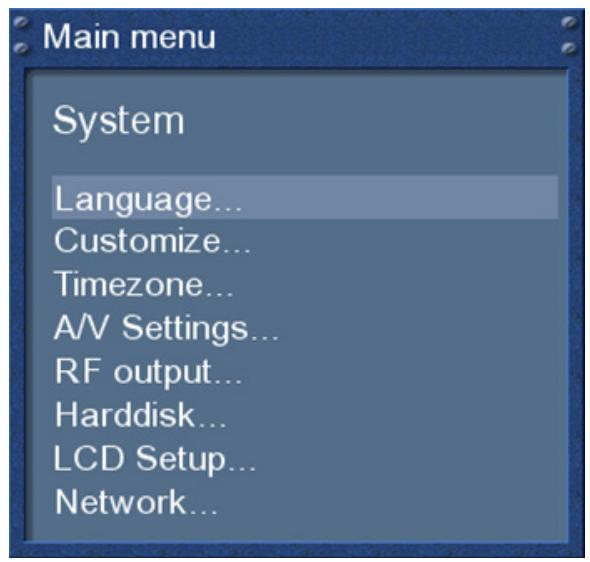

10.1 Sélection Langage 51
10.2 Personnalisation 52 -
10.3 Faisceau hora. 54 -

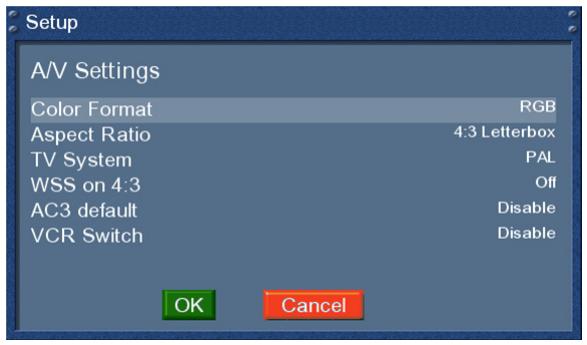

10.4 Paramétres A/V 55 -
10.5 Sortie RF 57-

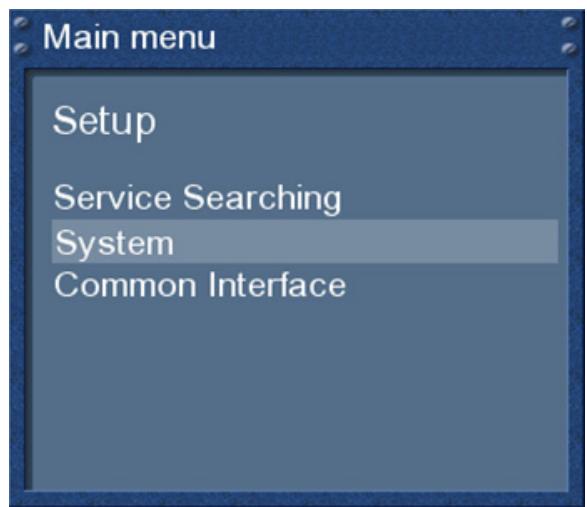

10.6 LCD Setup 58 -

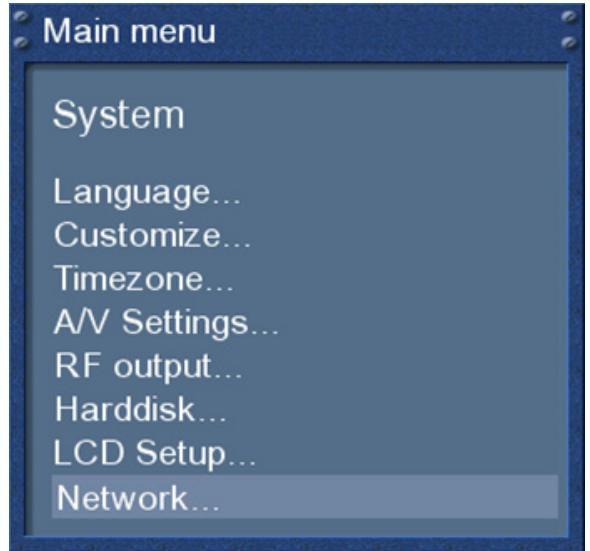

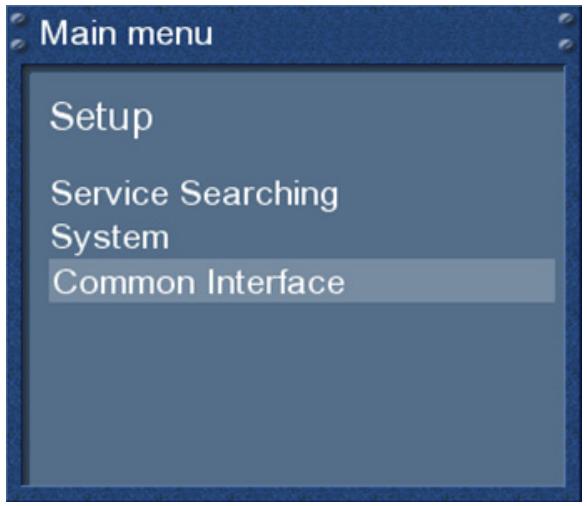

10.7 Network 59 -
10.8 Common Interface 61

11. Service de Recherches

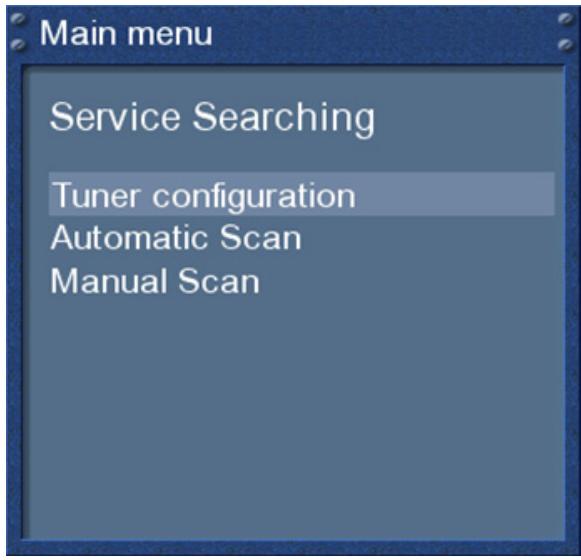

11.1 Configuration Tuner DVB-S. 62 -

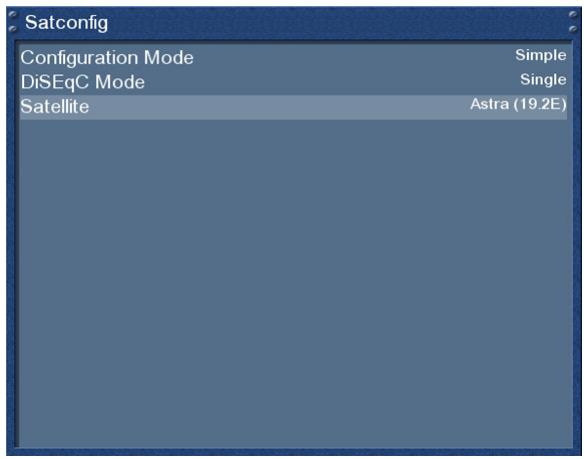

11.1.1 Simple satellite - Connection directe. 63 -

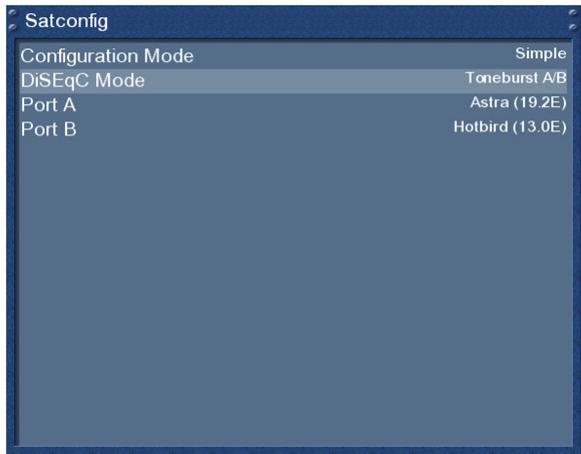

11.1.2 Deux satellites via Toneburst A/B 64 -

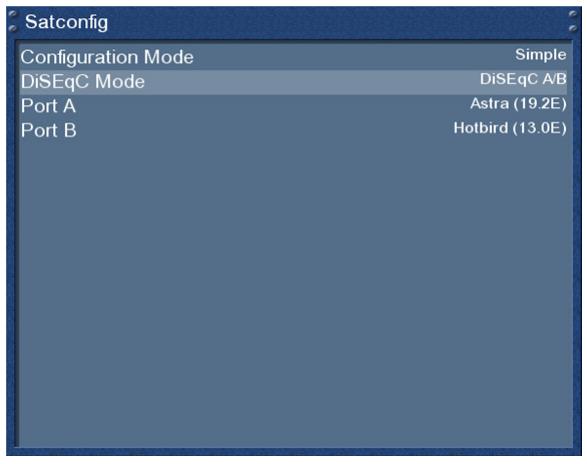

11.1.3 Deux satellites via DiSEqC A/B 65 -
11.1.4 Quatre satellites via DiSEqC A/B/C/D 66 -

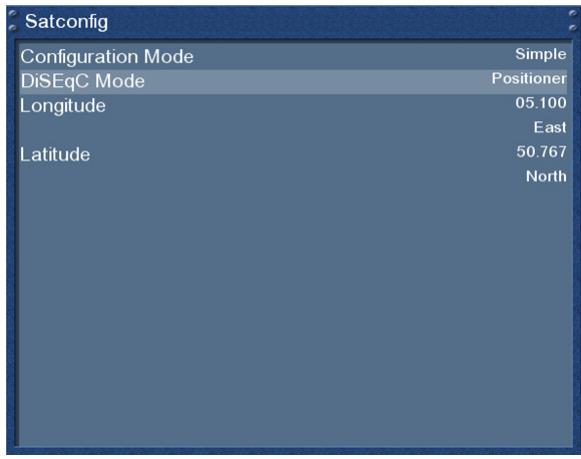

11.1.5 Utilisation du Positionneur Stab USALS 67 -
11.1.6 Paramétr Tuner 2 - 68 -

11.2 Configuration Tuner DVB-C 69 -
11.2.1 ParamétrerTuner 2 (DVB-C) 69 -

11.3 Configuration Tuner DVB-T 70 -
11.3.1 Paramétr Tuner 2 (DVB-T) -70 -

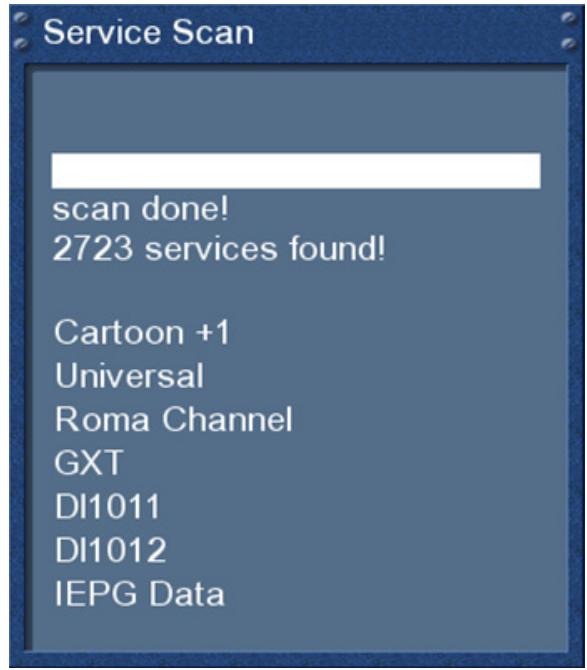

11.4 Recherche automatique 71 -
11.5 Recherche Manuelle 73-

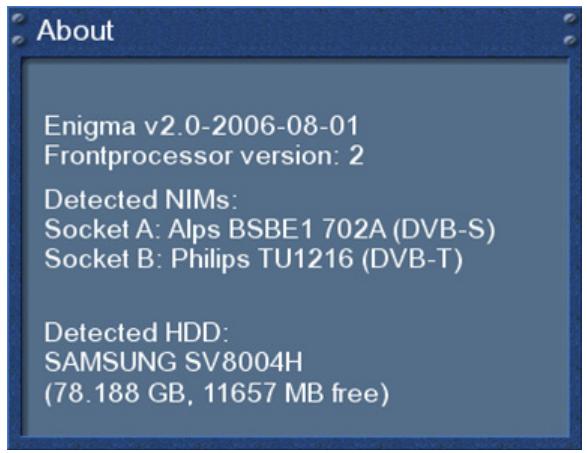

12. Information Systeme

13. Troubles de Fonctionnement 76

14. Paramètre Mode TV

14.1Programmer la Telecommande 77-
14.2 LiTe des codes 78-

15. Données Techniques 83

16. Contact & support d'information 86 -

17. Notes Copyright 87

17.1 GNU GPL (General Public License) Texte original 88 -

18. Vue d'Ensemble 91

19. Service complémentaire Voir PDF attaché

1. Avant la mise en fonction de l'appareil

1.1 Instructions de sécurité

Lire les instructions de sécurité, entièrement et avec attention, avant d'utiliser le Dreambox. Le fabriquant decline toute responsabilité pour les dommages s'ils sont le résultat d'une manipulation incorrecte du Dreambox.

• Permettre assez d'espace autour du Dreambox pour une ventilation suffisante.
• Ne pas couvrir le haut du Dreambox et laisser assez d'espace par rapport aux autres dispositifs. Les lucarnes des dispositifs doivent être libres à tout moment pour permettre un transfert suffisant de chaleur de l'intérieur du dispositif.
• Ne jamais poser de vases ou un autre récipient de liquide sur l'appareil. Ne pas exposer l'appareil à des liquides ruisselants et éclaboussants
• Ne pas placer des sources de flames ouvertes, comme des bougies, sur l'appareil.
  L'appareil ne peut etre utiliser que dans un climat moderé.
• Ne pas ouvrir le couvercle : risque de chocoléctrique. S'il est nécessaire d'ouvrir l'appareil, veuillez contacter un professionnel.

• NeMETREaucunobjetmetalliquea l'intérieurdesrainuresoudesouverturesde la ventilation.
• L'installation d'un disque dur est seulement permise par une personne compétente ou votre vendeur local.

ATTENTION!

Les modifications et les changements du Dreambox mènent à une perte de garantie s'ils ne sont pas administrés et recommends par une personne compétente

ATTENTION!

Nous recommandons l'installation d'un disque dur par votre fournisseur local. Une mauvaise installation du disque dur mènerait à une perte de garantie.

Shut down

• Dans le cas où vous Dreambox est inutilisé pour une longue période, déconnecter la fiche de la prise de courant.
• Pendant un orage, l'appareil devrait etre débranché hors de la prise de courant.

Instructions complémentaires de sécurité

• (Dé-)Connector à un LNB:
  Tournier le Dreambox avant de connecter ou de déconnecter le cable entrant ou sortant du LNB.
• Connecté à uneTV:
  Avant la connection ou la déconnection de votre Dreambox vers/ de votre TV veuillez l'éteindre
• Dans le cas où un dommage dans le cable ou avec la fiche électrique serait détecté, déconnecter immédiatement l'appareil de la prise de courant.
• Dans le cas où l'appareil est exposé à l'humidité, déconnecter-le immédiatement de la prise de courant.
• Dans le cas où un sérieux dommage serait détecté sur le couvercle extérieur, déconnecter immidiatement l'appareil de la prise de courant.
• Ne pas exposer le Dreambox à la lumière directe du soleil ou à la pluie.
• Base:

Le cable LNB doit être base.

Le système de base doit satisfaire aux exigences SABS 061.

L'entretien:

Déconnecter les principaux câbles avant de laver le couvercle. Utiliser un linge légèrement humide sans agents lavants.

• Connecter la Dreambox uniquement dans des prises électriques adéquates.

Les surcharges électriques ne sont pas permises.

Note: La Dreambox DM 7025 porte le sigle CE et répond aux exigences de l'EU.

Version: 01-08-06

Sujet à changer sans notification préalable.

Instructions pour la destruction

L'emballage de la Dreambox est seulement compose de matériaux réutilisables. Veuillez le recycler si possible.

Ce symbole sur l'emballage ou sur le produit indique que ce produit ne peut pas etre déposé avec les autres déchets menagers. En effet, il est de votre responsabilité de déposer manuellement I'équipement dans un point de collecte pour le recyclage des déchets électriques et electroniques. La collecte et le recyclage séparés de vos déchets au moment de la destruction aidera à conserver les ressources naturelles et assurera que cela est recyclé de manière à protégger la santé des hommes ainsi que l'environnement

Pour plus d'informations à propos d'ou vous pouvez jeter vos déchets pour les recycler; veuillez contactez les autorités locales, le service de reprise des déchets ou le magasin où vous avez acheté le produit..

Veuillez remarquer que les batteries vides et les déchets électriques ne doivent pas être jetés dans la poubelle habituelle.

1.2 Contenu du pack

Veuillez vérifier si le pack est complet.

Sont inclus dans le package:

Dreambox DM 7025

2 Files
(1,5V Mignon / AA / LR6)

Télécommande
1 Câble IDE-
déjà installé dans l'appareil)

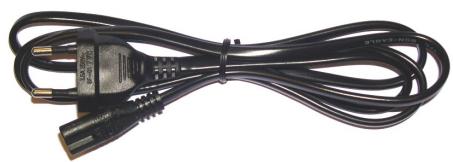

1 Cordon d'alimentation

1 HDD cable electrique (déjà place à l'intérieur de l'ordinateil)

1 Manuel Utilisateur (la version la plus récente online: http://www.dream-multimedia-TV.de)

1.3 Vues

Face avant

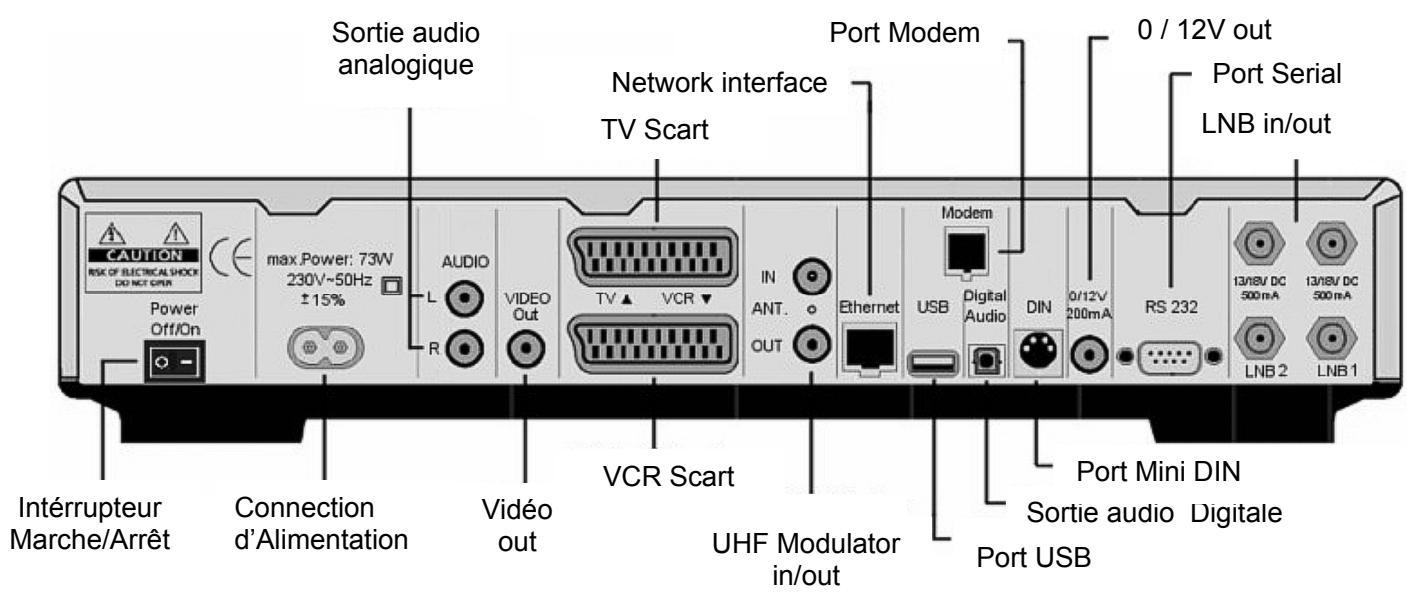

Face arrière

1.3.1 Explication de la face avant

Slot CI

Insérer à l'intérieur le CI- de votrechoix.

Slot Compact Flash

Le slot Compact Flash est prévu pour receivevoir un module Compact Flash. Le Module Compact Flash peut être insérépendant les opérations régulières.

Lecteur Smartcard

Insérer votre Dreamcrypt Smartcard avec la micro plaquette dorée face en bas et en avant dans un des deux slots du lecteur Smartcard. Dreamcrypt est un produit enregistré de Dream-Multimedia.

Sensor Télecommande

Le sensor-Télécommande recoit les signaux infrarouges de la télécommande Dream.

Canaux haut/bas

Utiliser les boutons canal 'Haut'/'Bas' pour pouvoir changer le canal directement sur votre Dreambox.

Ecran d'affichage LCD

L'écran d'affichage LC-Display montre toutes les informations majeures pour le service sélectionné.

Interrupteur Marche/Arrêt

Le bouton Power allume et èteint votre Dreambox.

1.3.2 Explication de la face arrête

Interrupteur de mise sous tension

L'Interrupteur de mise sous tension effectue la mise en et hors tension complète.

Connexion d'alimentation

Insérer le cable d'alimentation dans la prise de connexion. Vous ne devez pas relier la prise d'alimentation à une source de puissance électrique qui fournit une autre puissance que 110V/60Hz ou 230V/50Hz

Analog audio out (RCA)

Connector vous Dreambox avec un cable RCA/Cinch à votre amplificateur HiFi (e.g. AUX In or Tape In ports).

Video out (Composite)

Vous pouvez eventuellement connecter votre Dreambox à votre TV en utilisant un cable RCA/Chinch

TV Scart

Connector votre TV, magnétoscope ou transpondeur à votre Dreambox en utilisant un cable Scart.

VCR Scart

Connector vous lecteur VCR ou DVD sur votre Dreambox en utilisant un cable Scart. Pour rappel, le VCR Scart n'est pas suppose enregistrer un signal video du VCR or DVD.

UHF Modulator

Vouss pouvez eventuellesment connecter votre Dreambox à votre TV via un cable. coaxial

Network interface (Ethernet 10/100Mbit, RJ45)

Le Port de Communication est un port Ethernet. Il est utilisé pour communiquer avec votre Dreambox via HTTP, FTP, NFS, Telnet et Samba pour avoir accès à vos films enregistrés, pour charger des listedes de chaînes, etc. Ce port est aussi utilisé pourmettre à jour le système d'opération de votre Dreambox. Veuillez utiliser un cable ad-hoc pour connecter votre Dreambox à votre LAN.

USB port

Le port USB est donc pour les dispositifs qui soutiennent la norme d'USB 1.1. La quantité de dispositifs soutenus d'USB dépend de l'image installée (logiciel) et est toujours en cours de développement.

Modem port (optionel)

Vous pouvez eventuèlement connecter votre Dreambox) à votre ISP via le Socket du port Modem en utilisant une ligne téléphonique. Le modem peut être commandé par Dream Multimedia.

Digital audio out (Toslink)

Vous pouvez connecter votre Dreambox avec un cable optique (Toslink) à votre amplificateur HiFi ou DSP Le signal AC3 est également disponible à ce port au cas où le canalChoisi transmettrait les signaux numériques Dolby

Mini DIN Port

Le Mini DIN port est un port d'expansion.

Sortie 0 / 12V

La sortie 0/12V fournit un courant de maximum de 200mA et peut être employé pour commander votre équipement satellite.

Port Serial (RS232C, Sub-D, 9-pol.)

Le Port Serial est utilisé pourmettreà jour le système d'opération. Veuillez connecter un cable serial null-modem ici.

Connector le cable coaxial de votre LNB ici.

Connector le second cable coaxial de votre LNB ici. Si vous n'vez pas un second cable coaxial à votre LNB disponible, vous pouvez eventuellement utiliser un cable coaxial pour connecter le LNB1 out avec le LNB2 in.

Ceci vous permet d'avoir plus de chaînes disponibles pour l'enregistrement.

LNB1 et LNB2 out (DVB-S Tuner)

Vous pouvez connecter un récepteur analogique/digital ici. Rappelez-vous à l'arrêt votre Dreambox dans le mode standby, le récepteur est en attente et prét à travailler.

Antenne in (DVB-C/T Tuner)

Connector le cable coaxial de votre antenné ici.

Antenne out (DVB-C/T Tuner)

Vous pouvez eventuèlement connecter votre TV ou VCR ici.

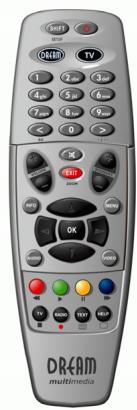

1.4 Télecommande

Notes importantes sur l'opération

Toutes les fonctions de la Dreambox peuvent être contrôlees via OSD-Menu (On-Screen-Display). Ceci rend la manipulation de la Dreambox très facile pour vous. Toutes les options sont indiquées par quatre touches colorées (rouge, vert, jaune, bleu) dans le OSD-Menu et peuvent démarrer avec les boutons d'options de la télécommande.

Selon le MenuCHOsi, ces options varient.

Les Boutons d'Options de votre télécommande ont de multiples fonctions. Vous pourrez remarquer les symboles de contrôle sous les quatre boutons colorés d'options, le bouton TV et le bouton RADIO. En Mode PVR, ces boutons sont utilisés pour contrôler l'enregistrement digital, en accord avec les symboles. En pressant le bouton VIDEO de votre télécommande, vous activerez le mode PVR. L'Infobar l'indiquera aussi. Cela change de la vue de l'information du canal à celle des symboles de contrôle pour le mode PVR. (voir aussi 7.3.1. Moment d'enregistrement)

Tous les menus et la liste des services sont fermés avec le bouton EXIT.

En général, les menus sont contrôlés en utilisant les boutons

de Navigation sur voiture Tetecommande.

Pour aller dans un sous- menu,
vous doivent presser le bouton OK.

Explications des boutons de la Télecommande

Le bouton SHIFT/ SETUP est utilisé pour préprogramme la Télecommande pour faire fonctionner la TV.

Voir chapitre 14. TV-Mode setup.

Bouton Power

Le bouton Power allume et éteint votre Dreambox.

Voir chapitre 4.1 Mettre votre Dreambox on et off.

Bouton Mode DREAM

Le bouton Mode DREAM change votre Télecommande dans le mode de contrôle Dreambox. Il s'allumera ensuite lorsque vous presserez le bouton.

Bouton Mode TV

Le bouton mode TV change votre télécommande en un mode de TV control pour contrôler votre TV préprogrammée. Il s'allumera ensuite lorsque vous presserez le bouton.

Voir chapitre 14. TV-Mode setup.

Pavé numérique

Entrer un numero de service pour avoir accès directement aux options en utilisant le Pavé numérique. Les nombres de service se trouvent dans le coin gauche de la liste de services.

Le pavé numérique peut aussi être utilisé pour entraîre les nombres de la page télétexte lorsque vous étés en mode TV-Control et si votre TV est compatible avec le télétexte. Le poste de TV a à soumettre des informations télétexte; autrement ceTrait ne peut pas être utilisé.

Bouton directionnel gauche

Bouton directionnel droit

Le bouton de flèches directionnelles 'Gauge'/'Droite' vous permettent d'aller et venir entre les 20 dernières chaînes que vous avez regardées. Si vous avez scélectionné un sous service (voir chapitre 4.6) vous pouvez utiliser ces boutons pour changer vers le sous service suivant.

Bouton Mute

Appuyer sur le bouton MUTE pour changer le volume. Un symbole d'un haut-parleur barré apparaitra sur l'écran de la TV. Appuyer encore dessus ou appuyer sur un des bouton Volume +/- pour ramener le son.

Bouton EXIT

Voues pouvez quitter tous les menus et toutes les listedes de services en appuyant sur le bouton EXIT.

Bouton de Volume +/-

Les boutons Volume +/- contrôlent le volume du son. Appuyer sur le bouton + l'augmentera et appuyer sur le bouton - le diminuera.

Boutons Bouquet +/-

Appuyer sur le bouton Bouquet +/- pour aller et venir entre les bouquets.

Bouton INFO

Si le menu OSD n'est pas visible sur I' écran et que vous étés en mode TV ou RADIO, appuyer sur le bouton INFO révèlera l'information EPG du canal choisi si cela est possible.

Boutons de Navigation

En général les menus sont contrôlés en utilisant les boutons de votre Télécommande. Pour aller dans un sous menu, vous devez sur le bouton OK.

Bouton OK

En appuyant sur le bouton OK, vous confirmez une selection dans le menu ou la liste de service de navigation.

Si le menu OSD n'est pasprasent survoirecran,la barredinformation sera visible une fois que you aurez pressé le bouton OK.

Bouton MENU

Si vous étés en mode TV ou RADIO, presser ce bouton amènera le menu principal OSD. Le menu principal OSD compte les fonctions suivantes:

Vous pouvez changer vers l'option可以选择 en appuyant sur les boutons de Navigation haut ou bas.

Si vous étés dans la liste de service, presser le bouton MENU amènera le menu de service. Les options montrées peuvent varier en fonction de la liste de service que vous avez sélectionnée.

Bouton AUDIO

En appuyant sur le bouton AUDIO, vous pouvez désir les différents canaux audio proposés par la station.

BoutonVIDEO

Appuyez sur le bouton VIDEO active le mode PVR. La barre d'information montrera les symboles de contrôle. Vous pouvez instantanément. commencer à enregistrer en pressant le bouton rouge Options de votre télécommande.

Boutons d'Options (PVR-Mode)

Toutes les options possibles sont visibles par les quatre touches colorées (rouge, vert, jaune, bleu) et peuvent être activés par les boutons d'Options. Ces boutons ont de multiples fonctions et sont aussi utilisés pour contrôler le mode PVR.

Selon le menu, vous étés dans des options qui changeront et qui seront nommées différemment.

Bouton TV (PVR-Mode)

Appuyez sur le bouton TV active le TV. En mode PVR, ce bouton est lié avec la fonction stop qui est indiquée par le petit carré sous ce bouton.

Bouton HELP

Presse le bouton HELP active le menu d'aide.

Bouton RADIO (PVR-Mode)

Presse le bouton RADIO active le mode RADIO.

Bouton TEXT

Le bouton TEXT active le Télétexte.

2. Installation

2.1 Mise en fonction

• Placez les piles à l'intérieur du compartment pour les piles de la Télecommande en gardant à l'esprit la bonne polarité.
• Avant d'utiliser la Dreambox, veuiliez dire les Instructions de sécurité (voir chapitre 1.1 Instructions de sécurité)
• Connectez le LNB ou l'antenne avec un cable coaxial du LNB1/2 ou de l'Antenne à votre Dreambox.

Voir chapitre 1.3.2 Explication de la face arrête.

• Connecter la Dreambox avec un cable Scart à votre écran de télévision et, si cela est possible ; connecter votre lecteur DVD ou VCR au VCR Scart de la Dreambox.
• Branchez le cable d'alimentation dans la Dreambox et ensuite dans une prise électrique de tension 110V/60Hz ou 230V/50Hz.
• Si vous utilisez un bloc multiprise, s'il vous plait, arrêtez votre Dreambox dans le mode standby avant de commuter off l'interrupteur de tension. Reportez vous au chapitre 4.1 Mettre votre Dreambox en marche et arrêt
• Si vous alimentez votre Dreambox pour la première fois, vous verrez pour installer le magician. Le magician d'installation vous guidera à travers la première fois installation. Suivez les instructions sur l'écran. Voir le chapitre 3. Commencez le magician.
• Veuillez noter que le réglage d'usine a pour valeur pour le format visuel : CVBS (FBAS).

3. Start wizard (Assistant au démarrage)

3.1 Sélection de la langue

Sélectionnez votrechoix et la langue avec les boutons de Navigation Haut et Bas.Presse le bouton OK pour activer.

Le start wizard vous amène à travers les setup de base de votre Dreambox.

Presse le bouton OK de votre télécommande pour aller à l' étape suivante

On vous demandera si vous voulez placer les settings de base ‘ to set the basic settings ’ pour votre DreamboxMAINANT ou si vous voulez quitter le start wizard.

Utilisez les boutons de Navigation 'Haut'/'Bas' pour sélectionner votre option désirée et pressez le bouton OK pour activer votre sélection.

Si vous choisissez 'User wizard to setup basic features' vous serez aménés au menu pour la sélection des langues..

3.2 Tuner setup (Paramètre Tuner)

Une information détaillée sur le tuner setup peut être trouvée au chapitre 11.1 DVB-S Tuner configuration

3.3 Service scan (Service Recherches)

Une information détaillée sur le service scan peut être trouvée au chapitre 11.2 Automatic scan

Finaliser l'installation de base

4. Opération de base

4.1 Allumer et eteindre la Dreambox

Utilisez le bouton Power pour allumer et éteindre Dreambox.

PourmettrevotrecreamboxenmodeStandby,presseleboutonPowerde vortelecommandeoudirectementsurvotrecreambox.Le temps courant sera montré dans leLC-Displayde laDreambox.

Appuyez sur le bouton Power de votre télécommande pendant trois secondes : cela mettra votre Dreambox dans le mode Mise en voille.

Vous pouvez égalementmettrevoireDreamboxenmodeMise en veilleenutilisantle menu principal OSD.ChoisissezI'Option 'Standby/Restart'dansle menu principal OSD et naviguez ensuite jusqu'à l'options 'Mise en veille'. Pressez le bouton OK:ela mettra votre DreamboxenmodeMise enveille.

D'une autre façon, vous pouvez appuyer sur le bouton Power de votre Dreambox pendant cinq secondes. Si le menu OSD Menu n'est pas visible sur l'écran, cela mettra aussi votre Dreambox en mode Mise en veille.

Tous vos settings seront sauvégardés à présent et votre Dreambox sera en mode Mise en voille (ela économique de l'énergie!).

Ceci est le menu Standby / Restart.
Naviguez à travers les options choisies et confirmez en pressant le bouton OK.

Restart:
Votre Dreambox sera reboot.

Mise en veille: Mettez votre Dreambox en mode Mise en veille.

4.2 Service sélection

Presser les boutons Gauche/Droite de votre télécommande Dreambox vous mènera au service précédant ou suivant.

Presser le 0 du pavé numérique vous permettra de sauter dans les deux sens entre les deux services le plus récemment observés. Ce dispositif est tout à fait utile pendant les coupures commerciales puisqu'il vous permit d'observer un autre canal et de vérifierrapidement si vos films est de retard dessus.

4.3 Changement de canal en utilisant la liste de service

Presser les boutons Haut/Bas de votre télécommande active la liste de service.

Utilisez les boutons de Navigation Haut/Bas pour sélectionner le service désiré et pressez le bouton OK pour aller vers le service sélectionné.

4.4 Contrôle du volume

Les boutons Volume +/- contrôlent le volume du son. Presser +l'augmentera et presser - le diminuera.

Presser le bouton MUTE coupe le volume. Un symbole haut-parleur barré apparaitra à l'écran.

4.5 Changement de l'audio track

Presser le bouton AUDIO en mode TV ou Radio révélera le menu 'Audio' du service sélectionné.

Utilisez les boutons de Navigation 'Haut'/'Bas' pour bouger vers l'audio track désiré. Pressez le bouton OK pour sélectionner.

Le contenu de ce menu variera de service en service.

4.6 Sous-Services

Le point vert dans l'Infobar apparait si la station可以选择 transmet des services secondaires.

Presser le bouton vert d'Options en mode TV ou Radio révélera le menu des sous services.

Utilisez les boutons de Navigation 'Haut'/'Bas' pour aller vers un des sous services. Presseze le bouton OK pour selectionner.

4.7 Commutation TV/Radio

Presser le bouton RADIO active le mode RADIO. En pressant le bouton TV ou EXIT, vous pouvez quitter le mode RADIO.

4.8 Téléxte

Utilisez le bouton Text pour entrer dans le télétexte et le bouton Exit pour ensorting.

4.9 Infobar

L' Infobar apparait et disparaît en pressant le bouton OK une fois, si le menu OSD n'est pas montré sur votre écran ou lorsque vous changez de chaînes. L' Infobar montre toutes les informations nécessaires à propos du service sélectionné..

Le symbole jaune apparaître des que l'émission sera annunciée enchnptee
Le symbole apparaitra dés que l'émission sera en Dolby Digital.
Le symbole apparaitra aussi vite que l'émission sera en 16:9.

5. Electronic Program Guide - EPG

En pressant le bouton INFO en mode TV vous disposez d'une information détaillée à propos de la diffusion actuelle et en pressant ensuite le bouton Droite à propos de la vue suivante.

Presser le bouton Options jaune active le 'Channel-EPG' (Voir chapitre 5.1) et presser le bouton Options bleu active le 'Multi-EPG' (Voir chapitre 5.2).

La Dreamboxcherche automatiqueendes diffusionssemblables dans l'arriere-plan.Si une ou plusieurs diffusionssemblables sont trouvées,le label 'Similar' apparaitra dans la fenetre rouge.

Presser le bouton Options rouge ouvre une liste de diffusionssemblables.

En pressant le bouton Options-vert vous pouvez programmermer votre timer pour cette rediffusion.

Pour des informations complémentaires sur l'enregistrement par timer, veuilles voir le chapitre 7.3.3 Enregistrement par timer.

5.1 Simple-EPG

Dans cette vision, vous disposez d'une information détaillée sur la sélection courante de la programmation des chaînes..

5.2 Multi-EPG

Utilisez les boutons Options bleu et jaune pour aller et venir entre les vues 'now', 'next' et 'more'. Presser le bouton Options vert vous donna sera la possibilité de copier automatiquement le début et la fin de la vue sélectionnée dans le timer

Si vous avez mis l'option 'Multi bouquets' en mode 'yes' (voir chapitre 10.2), une sélection de vos bouquets apparaitra. Sélectionnez le bouquet pour lequel vous poulez la vision Multi-EPG.

Cette vue montre les aires courantes de visions dans les services listés dans la colonne de gauche.

Une barre de progression montrant la progression de l'aire de vision courante est placee a cote du service de nom.

En utilisant les boutons de Navigation Haut et Bas, vous pouvez selectionner le service, juste comme dans la liste de service, et changer vers le service selectionné en pressant le bouton d'Options rouge.

Vue d'ensemble générale des programmations suivantes.

Vue d'ensemble générale de la programmation prochaine pour les jours suivants. (selon la station pour une seule)

5.2.1 Time/Date Input (Entrée Date/Heure)

Pressez le bouton Menu dans la vue Multi-EPG. A

Une fenêtre apparaitra où vous pourrez entra r une heures et un jour.

Après avoir entrer l'heure et la date désirées, presser le bouton OK active votre sélection.

Le Multi-EPG sera montré en accord avec vous pour régler l'heure et la date.

Si par exemple l'heure sélectionnée est 20:15, tous les programmes commencer à 20:15 sont montrés.

6. Editor la liste de chaînes

6.1 Ajouter un bouquet

Presser les boutons Haut/Bas de votre télécommande active la liste de service.

Presse le bouton d'Options bleu pour aller vers la vision du bouquet.

En pressant le bouton Menu, 'Channellist menu' s'ouvrira.

Naviguez vers I'option 'add bouquet'.

Utilisez le pavé numérique de votre télécommande pour entrer le nom du nouveau bouquet. Les lettres accordées sont imprimées sur les boutons. Le bouton Mute efface un caractère.

Pressez le bouton OK pour ajouter le nouveau bouquet à votre liste de favors. Vous reviendrez au menu 'Channellist menu'.

6.2 Ajouter un service aux favoris

Si vous poulez ajouter un service à votre vue des+favoris, vous pouvez désir entre les services dans les vues All, Satelltes et Provider. Vous pouvez changer les Vues en pressant les boutons d'Options rouge, vert, jaune et bleu. A ce point, nous allons seulement décrire le processus du bouquet All, puisque c'est la même chose avec les autres..

Presser les boutons Haut/Bas de votre télécommande active la liste de service.

Presse le bouton d'Options rouge pour changer vers la vue All.

Utilisez les boutons de Navigation Haut/Bas pour sélectionner le service désiré et pressez le bouton MENU pour ouvrir le 'Channellist menu".

Naviguez vers I' option 'add service to bouquet'.

Si vous utilisé plus qu'un bouquet, cette option est plutôt nommée 'add service to bouquet' et vous aurez ensuite une liste des bouquets. Vous pouvez désirir le bouquet que vous pouze ajouter au service couramment sélectionné

Si vous utilisez seulement un bouquet lequel est le défaut de l'usine, le service sera ajouté à votre liste de favoris.

6.3 Ajouter des services multiples au bouquet

Vousepuvez selectionner de multiples services du 'All-view' pour etre ajoutés au bouquet courament selectionné..

Presser les boutons 'Haut'/'Bas' de votre télécommande active la liste de service.

Utilisez les boutons Bouquet +/- pour aller vers le bouquet choisi. Comme alternative, vous pouvez presser le bouton d'Options bleu et selectionner le bouquet choisi.

Après cela, Sélectionnez un service en pressant le bouton OK.

En pressant le bouton Menu, le menu 'Channellist' s'ouvrira.

Naviguez vers l'option 'enable bouquet edit'. Le Allview s'ouvrira..

Tous les services qui sont dans le bouquet choisi sont soulignés en rouge.

Utilisez les boutons Haut/Bas pour naviguer vers le service choisi et presser le bouton OK pour le selectionner. Le service sera souligné en rouge. En utilisant cette méthode, vous pouvez selectionner des services additionnels que vous pouze ajouter au bouquet.

Une fois que vous avez selectionner tous les services que vous voulez ajouter, pressez le bouton Menu. Le menu 'Channellist' s'ouvrira.

Choisissez l'option 'End bouquet edit'. Tous les services soulignés seront maintainant au bouquet que vous avez sélectionné au commencement.

Si vous utilisez uniquement un seul bouquet, lequel est défini par défaut, les services sélectionnés seront ajustés à votre liste de favors.

6.4 Enlever un service des favoris

Presser les boutons 'Haut'/'Bas' de votre télécommande active la liste de service.

Utilisez les boutons de Navigation up/Bas pour sélectionner le serviceChoisi et pressez le bouton MENU pour ouvrir le menu 'Channellist'

Naviguez vers I' option 'remove service".

Le service sélectionné sera effacé de votre liste de favoris.

6.5 Déplacer un service vers les+favoris

Presser les boutons 'Haut' / 'Bas' de votre télécommande active la liste de service.

Utilisez les boutons de Navigation 'Haut' / 'Bas' pour sélectionner le service choisi et pressez le bouton MENU pour ouvrir le menu Liste des chaînes 'Channellist'.

Naviguez vers I'option 'enable move mode' et pressez le bouton OK..

Utilisez les boutons de Navigation Haut/Bas pour selectionner le service que vous poulez déplacer et pressez le bouton OK.

Le service sera souligné en rouge.

Utilisez les boutons de Navigation 'Haut'/'Bas'pour déplacer le service vers la position chosesie. Pressez le bouton OK pour libérer le service et donc le placer dans sa nouvelle position.

Vous pouvez déplacer les services aussi longtemps que le mode move est activé. Pour désactiver le mode move, pressez le bouton MENU pour partager dans le 'Channellist menu' etCHOisissez l'option 'disable move mode' en pressant le bouton OK.

6.6 Ajouter un marqueur aux favoris

Vous avez l'option d'ajouter des marqueurs à vos bouquets favoris.

Presser les boutons 'Haut'/'Bas' de votre télécommande active la liste de service.

Utilisez les boutons Bouquet +/- pour aller vers le bouquet choisi. Comme alternative, vous pouvez presser le bouton d'Options bleu et selectionner le bouquet choisi.

Selectionnez un service. Le marqueur sera ajoute audressus du service choisi.

En pressant le bouton Menu, le 'Channellist menu' s'ouvrira.

Naviguez vers l'option 'add marker'.

Utilisez le pavé numérique de votre télécommande pour entrer le nom du nouveau bouquet. Les lettres attribuées sont imprimées sur les boutons.

Le bouton Mute efface un caractère.

Presser le bouton OK pour ajouter le marqueur à votre liste de favors. Vous reviendrez en arrêté au 'Channellist menu'.

Par exemple, nous avons ajoutés deux marqueurs dans l'image de gauche.

Utilisez les boutons flèche gauche et flèche droite pour sauter entre les deux marqueurs.

7. Installation du disque dur

7.1 Instruction de montage

Ce chapitre décrit comment monter le disque dur à l'intérieur de votre Dreambox DM 7025. Veuillez toujours adhérer aux régulations ESD (Electrostatic Discharge) en manipulant les dispositifs électroniques. Assurez-vous que vous étés fondu. N'ouvre pas le dispositif dans votre piece vivante ou dans aucune autre salle avec la pose de tapis ou:aucun autre plancher qui peuvent porter une charge électrostatique. Déplacez toutes les connections de l'appareil. Ouvrez seulement l'appareil avec les outils décrits dans ce manuel. Essayez d'éviter le contact direct avec la carte principale.

Si tout cela ne signifie rien pour vous ou si vous avez des questions, veuillez contacter votre vendeur ou votre technicien.

Notez aussi les notes de sécurité au chapitre 1.1 Instructions de sécurité.

Cette image montre tout ce dont vous avez besoin pour installer le disque dur.

Listedesparties

1 Dreambox (incluant les 11 vis Phillipspour le couvercle et le disque dur). Le cable IDE et le cable electrique di disque dur etant déjà installés à l'intérieur de la Dreambox DM7025.
1 Tournevis Phillips
1 Disque dur de votre choix
4 Vis de soutien du disque dur

Action:

Retirez les 5 vis du caisson arrêté.

Retirez les 2 vis du côté droit de l'appareil.

Retirez les 2 vis du côte gauche de l'appareil.

Soulevez le couvercle et faites coulisser vers l'arrière.

Déplacez les 2 vis de la cage du disque dur. Déplacez la cage du disque dur en le levant vers le haut.

Courbez le cable IDE comme montré sur l'image.

Maintenant vous avez besoin du tournevis Phillips, du berceau du disque dur, des 4 vis de support du disque dur et votre disque dur.

Attachez la berceau du disque dur au disque dur.

Faites attention de monter convenablement le disque dur dans la berceau du disque dur. Placez le jumper du disque dur pour le cable choisi. Cette information est d'habitude inscrite sur le disque dur.

Mettez le berceau du disque dur dans la Dreambox et connectez le cable électrique du disque dur et le cable IDE au disque dur. Faites attention pour ne pas étendre le cordon de secteur trop pres de l'alimentation. Vissez les deux vis dans le berceau du disque dur.

Faites glisser le couvercle de l'arrière vers l'appareil.

Regardez les deux petits clips en plastique montrés sur les images du dessus. Ne pas les chevaucher quand il faut faire glisser le couvercle vers l'avant

Vissez les deux vis de chaque cotoé et les cinq vis dans le caisson arrère.

Rattachez tous les raccords à la Dreambox. Attachez le cable électrique à la fin.

Si le menu OSD n'est pas visible sur l'écran, pressez le bouton Menu pour ouvrir le 'main menu OSD'. Naviguez vers l'option 'Setup' et pressez le bouton OK pour sélectionner.

Naviguez vers l'option 'System' et pressez le bouton OK.

Naviguez vers l'option 'Harddisk' et pressez le bouton OK.

Naviguez vers l'option 'Samsung SV8004H (Internal - Master)' et pressez le bouton OK.

Si vous avez installé un autre disque dur, cette option sera différente de la première décrite.

En pressant le bouton d'Options rouge vous pourrez initiaiser (format) le disque dur. Lorsque vous aurez confirmé la question de sécurité;le processus d'initialisation commencera. Attention!!! Toutes les données du HDD seront perdues.

7.3 Enregistrement

7.3.1 Enregistrement instantané

Pressez le bouton d'Options rouge.

Quatre options sont disponibles:

{ Ajoutez l'enregistrement (indéfiniment)}

• Add recording (stop after current event)
  { {Ajoutez l'enregistrement (arrêt après événement courant}
• Add recording (enter recording duration) { Ajoutez l'enregistrement (écrivez la durée d'enregistrement)}
• Don't record {Ne pas enregistrer}

Utilisez les boutons' Haut'/'Bas' pour naviguer vers la selection可以选择 et pressez le bouton OK pour selectionner.

Presser les boutons Haut/Bas de la télécommande active la liste de service. L'enregistrement continue en arrêté-plan..

7.3.2 Arrêt d'enregistrement

Allez vers le service dont vous poulez arrêté l'enregistrement.

Pressez le bouton d'Options rouge, sélectionnez l'options 'Stop recording' et pressez le bouton OK pour le sélectionner.

L'enregistrement s'arrête immédiatement.

7.3.3 Enregistrement par timer

Avec l'aide du timer, vous pouvez enregistrer des émissions (si vous avez un disque dur installé). Deux façon de programmer un timer vous sont proposées : la façon manuelle et via le EPG.

Si le menu OSD n'est pas visible sur votre écran, pressez le bouton Menu pour ouvrir le main menu OSD. Naviguez vers l'option 'Timer' et pressez le bouton OK pour sélectionner.

Vous voyagez le menu 'Timer Editor'.

Presser le bouton d'Options rouge effacera un timer. Le bouton d'Options vert ajoute un timer, le bouton d'Options jaune active on et off (possible uniquement dans des statuts d'attente) et le bouton d'Options bleu déplace les timers terminés de la liste.

Pour éoperator un temps existent, sélectionnez-le et pressez le bouton OK.

Les statuts d'un timer sont montrés à droite:

• waiting means: enregistrement à partir
• recording means: enregistrement actuel
  done means: enregistrement fini
• La croix rouge indique qu'un timer a été désactivé

Si vous pressez le bouton d'Options bleu, on vous demandera si vous voulez juste efface le timer fini.

Utilisez les boutons de Navigation 'Haut et Bas' pour selectionner. Pressez le bouton OK pour activer.

Programmation manuelle

Presser le bouton d'options vert pour ajouter un nouveau timer.

Vous pourrait désir entre deux différents types de timer. 'Record' pour enregistrer l'émission désirée ou 'Zap' aller automatiquement vers le service.

Comme type repeat, vous pouvezCHOISIR entre 'once : une fois' et repeated : repeteve

Le type repeats you offre les options suivantes:

daily:quotidien
- weekly with choice of weekday : hebdomadaire avec le choix du jour de la semaine
- Monday through Friday : Du lundi au vendredi
- user defined : utilisation définie par l'utilisateur

Vous pouze decide ce qui se passera lorsque l'enregistrement sera fini en selectionnant l'options 'After event'. Vous pouze désirer entre 'do nothing: ne rien faire' pour garder votre Dreambox dans le même état qu'avant l'enregistrement ou 'Go to Mise en voille: Allez vers la mise en voille' pourmettre votre Dreambox en standby une fois que le timer sera fini.

Enregistrez votre option可以选择 en pressant les boutons de Navigation haut/bas et gauche/droite et pressez le bouton d'Options vert pour sauvegarder le timer..

Changez dans une des vues EPG comme précrit au chapitre 5.

En pressant le bouton d'Options vert, vous avec l'options d'ajouter automatiquement l'émission sélectionnée avec le temps de commencement et de fin comme un timer.

Toutes les autres options sont les mêmes que l'ajout manuel de timer.

Presse le bouton d'Options vert pour sauvegarder le timer. Vous reviendrez au menu 'Timer Editor'.

7.3.4 Timeshift (Vision différée)

Une fois que vous commencez un enregistrement instantané, vous pouze avancer et returnerrapidementpendant l'enregistrement aussi longtemps que vous avez déjà enregistré au moins une minute au long.

Pressez le bouton d'Options jaune pourmettre en pause l'écran (video et audio seront en pause). L'enregistrement continuera en arrêté-plan. Pressez le bouton d'Options jaune encore pour rétablir l'image.

De cette façon, vous ne manquerez rien, si vous devez rapidement répondre à un appel téléphonique.

Le mode Timeshift peut être supprimé en pressant le bouton TV.

Vous serez interrogés pour savoir si vous voulez quitter le mode Timeshift.

Utilisez les boutons de Navigation 'Haut'/' Bas' pour sélectionner. Pressez le bouton OK pour activer.

7.4 Regarder un enregistrement

Presse le bouton Video pour aller vers la sélection d'enregistrement.

Utilisez les boutons de Navigation 'Haut'/'Bas' pour sélectionner un enregistrement. Pressez le bouton OK pour commencer le visionnage.

Durant le visionnage, vous pouvez voir les symboles de contrôle dans l'Infobar.

Presse les boutons de Navigation 'Haut'/'Bas'ou le bouton Video pour revenir à la liste des enregistements.

Si vous avez regardé le film aparavant, vous serez interrogés pour continuer où vous enétiez lorsque vous aviez commencé à le regarder l'autre fois. Si vous ne faites pas de sélection dans les 10 secondes, la fenêtre disparaître et le film commencera au commencement.

Vous pouze voir les symboles de contrôle pour le mode PVR sur votre télécommande sous les boutons d'Options.

En mode PVR; les boutons d'Options sont classés comme décrit ci-dessous:

Gardez en mémoire que vous devez être PVR-Mode pour utiliser ces options. Vous pouvez vérifier cela en pressant le bouton OK. L'Infobar le révèlera et poursra montré les symboles de contrôle décrits. S'il n'y a pas de vue, vous devez simplement presser le bouton VIDEO encore une fois.

L'Infobar ne doit pas etre visible pour utiliser le mode PVR.

Le mode PVR peut être quitté en pressant le bouton TV. On vous interrogera pour savoir si vous pouze arrêtier le visionnage de l'enregistrement.

Si vous choisissez 'Yes' vous returnerez à la dernière chaîne que vous regardiez.

Avance rapide/sauter dans un film

7.5 Effacer un enregistrement

Presse le bouton Video pour aller vers la selection d'enregistrement.

Utilisez les boutons de Navigation 'Haut'/'Bas' pour sélectionner un enregistrement. Pressez le bouton Menu.

Utilisez les boutons de Navigation 'Haut'/'Bas' pour sélectionner 'Delete = supprimer' et pressez le bouton OK.

On vous demandera si vous voulez effacer l'enregistrement. . Comme un dispositif de commande le nom de l'enregistrement est aussi bien montré.

Choisissez 'Yes' et vous reviendrez à la seLECTION d'enregistements.

8. Téléxte

Vousetes en mode TV ou Radio.

Pressez le bouton Text pour entrer dans le télétexte.

Gardez à l'esprit que toutes les stations ne transmettent pas de télétextel!

Télétexte - navigation régulière:

Si vous regardez n'importe qu'elle page de système télétexte vous pouvez entraîr le mode interactif en appuyant le Bouton OK. Utilisez les boutons de Navigation pour désirir un numéro de page des textes et appuyez le Bouton OK pour appeler cette page. Vous ne devez pas taper un numéro de page dans ce mode, mais cela reste possible.

Presse le bouton EXIT pour sortir.

Pressez le bouton Mute pour basculer entre le mode transparent, mode invisible et mode complet. L'alpha-mode montre l'image du programme courant par les pages des textes. L'invisible-mode montre l'image complète du programme courant sans sorting le système télétexte. Le plein-mode rapporte la page des textes.

Appuyez le bouton le Volume haut pour basculer entre la double haute de la haute supérieure et double de la page de moitié inférieure et à pleine vue des textes.

Presse le bouton Volume-bas pour activer ou désactiver le mode PIG (Picture in Graphics). Meme vision de la page de texte et de l'image du programme. (lesGXrles rsiultats sont montrés TV'16:9 pendant la transmission 4:3).

Configuration du menu télétexte:

Si la page télétexte est montrée, vous pouvez pressez le bouton MENU pour entrer le menu de confirmation télétexte.

Vouvascelesoptionssuivantes:

Sélection Téletexte:

Selectionner l'option 'Search=recherche' et pressez le bouton OK pour commencer la recherche pour l'information télétexte dans les autres services sans devoir quitter le service que vous ETES entrain de regarder. Lorsque la recherche est finie, vous pouvez utiliser les boutons de Navigation

'Gauche'/Droite'pour selectionner le teteinte d'un autre service sans devoir changer de service. Pressez le bouton OK pour selectionner le teteinte choisi. Cette option est uniquement disponible si plus d'un service du transpondeur satellite courant, actuellement, transmit des information teteinte. Si ce n'est pas le cas, vous ne pouvez pas faire de selection.

Format de l'écran:

Permets de montré ceci au format 16:9. Appuyez sur le Bouton OK pour activer ou désactiver cette option. Le setting par défaut est désactivé.

Il est possible de basculer l'écran en 16:9 si le mode PIG-a été active avec le Bouton volume bas.

Appuyez le Bouton OK pour activer ou désactiver cette option. Le mode par défaut est désactivé.

Note:

Sur quelques anciennes TV 4:3, ce mode peut ne pas fonctionner. Si autorisé, il se pourrait que votre TV commute du VCR ou de l'A/V socket.

Si vous employez une TV 4:3, nousuggérons de ne pas permettre ces modes.

Lumière:

Ici, vous pouvez ajuster la luziere de votre tetexte. Pressez le boutons de Navigation Gauche ou Droite pour ajuster la luziere.

Transparency:

Ici, vous pouvez ajuster la valeur de transparence de votre télétexte.. Presser les boutons Navigation gauches ou droits pour ajuster la valeur alpha.

Jeu de caractères nationaux

reconnaissance automatique = on/off

La détction de page de code nationale est utilisé pour montré les pages télétexte avec le bon jeu de lettres pour votre localisation. Pressez le bouton OK pour permettre ou non cette option. L'option par défaut est activée. Utilisez les boutons de Navigation gauches ou droits, pour désirer votre codepage.

Pour plus d'informations, voir www.tuxtxt.net

9. Mode image dans l'image (PiP)

La Dreambox dispose aussi d'une fonction PiP. Avec PiP vous pouvez montré une petite image à l'intérieur de l'image TV.

Pressez le bouton d'Options bleu et selectionnez l'options 'Activate Picture in Picture'.

L'image principale de la TV est maintainant additionnellement montré comme une petite PiP dans le coin droit supérieur de votre écran et le dernier service regardé est montré dans l'image principale de la TV. En mode PiP vous entendrez toujours le son de la l'image principale. Si vous changez de services, l'image principale de la TV changera mais le PIP restera.

En pressant le bouton d'Options bleu, vous pouvezCHOISIR entre les options suivantes :

1. Désactiver PIP:

Choisissez l'option pourmettrele mode PiP off.

Le petit PiP disparaîtra et l'image principale de la TV est uniquement montré sur votre écran.

2. Déplacer PIP:

Choisissez I'option pour bouger ou redimensionner la petite PiP.

Vouss pouvez modifier la position de la petite PiP en utilisant les boutons de Navigation haut/bas et gauche/droite. Utilisez les boutons Bouquet +/- pour redimensionner la petite PiP.

Pressez le bouton Exit pour abandonner vos modifications ou le bouton OK pour enregistrer les settings et returner vers la vision courante de la TV

3. Echanger les services:

Choisissez l'option pour échanger l'image principale de la TV et la petite PiP. La petite PiP devient l'image principale et vice versa.

10. Setup (Paramètre)

10.1 Langue

Si le menu OSD n'est pas visible sur votre écran, pressez le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et pressez le bouton OK pour le selectionner.

Naviguez vers l'option 'System' et pressez le bouton OK.

Le menu 'System' s'ouvrira.

Naviguez vers l'option 'Language' et pressez le bouton OK.

Le menu 'Language' s ouvrira.

Sélectionnez votrechioix de langue avec les boutons de Navigation haut et bas. Pressez le bouton OK pour activer.

Le bouton Exit fera quitter ce menu.

10.2 Customize (Personalisation)

Si le menu OSD n'est pas visible sur votre écran, presse le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et presse le bouton OK pour le selectionner.

Naviguez vers l'option 'System' et pressez le bouton OK.

Le menu 'System' s'ouvrira

Naviguez vers l'option 'Customize' et pressez le bouton OK.

Les enregistrement ont toujours priorité

Si cette option est mise en 'Yes'Vote Dreambox sera automatiquement dirigée vers le service, lequel est supposé etre enregistré au cas où il yaurait un conflit avec un timer existant.

Si vous mettez cette option en 'No' on vous demandera si vous voulez changer vers le service, lequel est supposé être enregistré..

Marge avant l'enregistrement (minutes):

Mettez le temps désiré en minutes pour l'enregistrement.

Marge après l'enregistrement:

Mettez le temps désiré en minutes pour l'enregistrement.

Visualisez le mouvement du.positionneur:

Si vous possédez un satellite avec un positionneur, vous pouvez voir un symbole lumineux d'un satellite sur votre écran si vous activez cette option en 'yes'.

Multi bouquets:

Activez cette option en 'Yes' si vous voulez utiliser les bouquets multiples.

Changement rapide des bouquets :

Si cette option est activée en 'Yes' vous serez automatiquement diriges vers le bouquet suivant. durant le changement de chaînes une fois que vous aurez atteint la fin de ce bouquet.

Mode Alternatif radio:

Activez cette option en 'Yes' si vous poulez que le maniement en mode Radio soit le même qu'en mode TV.

10.3 Paramètre du faisceau hora

Si le menu OSD n'est pas visible sur votre écran, pressez le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et pressez le bouton OK pour le selectionner.

Naviguez vers l'option 'System' et pressez le bouton OK.

Le menu 'System' s'ouvrira.

Naviguez vers l'option 'Time zone' et appuyez le bouton OK

Le menu 'Time zone' s'ouvrira. Utilisez les boutons gauche/droite pour selectionner l'horloge désirée.

Pressez le bouton d'Options vert pour sauvegarder les可以选择 ou le bouton d'Options rouge pour les effacer.

10.4 Paramètres A/V

Si le menu OSD n'est pas visible sur votre écran, pressez le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et pressez le bouton OK pour le selectionner.

Naviguez vers l'option 'System' et pressez le bouton OK.

Le menu 'System' s ouvrira.

Naviguez vers l'option 'A/V Settings...' et pressez le bouton OK.

Format de Couleur.

CVBS (FBAS),

RGB (Rouge, Vert, Bleu séparé),

SVideo (Signal luminosité et contraste séparé)

Format écran:

4:3 Letterbox (Standard), (des programmes de 16:9 seront montrés sur 4:3 TV avec les faisceaux noirs en haut et en bas)

4:3 Panscan (des programmes de format 16:9 seront zoomé au format TV 4:3, les parties de l'image du côté gauche et droit seront découvertes)

16:9 (des programmes transmis dans le format 16:9 seront montrés automatiquement en 16:9, sur le format TV 4:3 les image seront réduites au format)

16:9 toujours (le mode 16:9 sera obligatoire)

16:10 Letterbox et 16:10 Panscan (choisissez ces options si le résultat de 4:3 et de 16:9 dans le cas d'une vue déformée sur votre écran.)

Système TV:

Choisissez la norme que votre TV supporte. Pal ou NTSC..

WSS sur 4:3:

Vérifiez le 'checkbox' pour désactiver la fonction zoom sur le format TV 16:9 pendant les transmissions en 4:3

AC3 défaut:

Si un programme est transmis par une voie AC3 audio (par exemple Digital dolby), le Dreambox commute automatiquement à cette voie audio. Le signal AC3 sera seulement disponible au slot optique. Le Dreambox n'a aucun décodeur de Dolby Digital intégré, les signaux AC3 ne sont pas disponible sur le slot analogue, donc vous avez besoin d'un amplificateur Dolby Digital externe pour ajuster le volume

VCR Switch:

Si cette fonction est permise (standard) le signal du magnétoscope Scart est directement passé à la TV. Selon le modèle, c'est l'un ou l'autre permis quand vous mettez en marche le dispositif ou quand vous commencez un 'replay'

Presse le bouton d'Options vert pour sauvegarder les fonctions ou le bouton d'Options rouge pour les effacer.

Vous reviendrez au menu 'System'.

10.5 Sortie RF

Naviguez vers l'option 'System' et pressez le bouton OK.

Le menu 'System' s ouvrira.

Naviguez vers I'option 'RF output' et pressez le bouton OK.

Connectez la TV à la sortie du UHF en utilisant un cable coaxial.

Commencez une recherche de chaînes sur votre TV. Le Modulateur UHF estprogrammé à la chaîne 36.

Si cette châne est en conflit avec d'autres apparéils existants, vous pouvez changer cela facilement..

Utilisez les boutons de Navigation 'Gauge'/'Droite' pour changer les valeurs.

Pressez le bouton d'Options vert pour sauvegarder les fonctions ou le bouton d'Options rouge pour les effacer.

10.6 LCD Setup

Si le menu OSD n'est pas visible sur votre écran, presse le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et presse le bouton OK pour le selectionner.

Naviguez vers l'option 'System' et pressez le bouton OK.

Le menu 'System' s ouvrira.

Naviguez vers l'option 'LCD Setup' et pressez le bouton OK.

En utilisant les boutons de Navigation gauche et droite, vous pouvez régler la luminosité et les contrastes du LCD.

'Standby' règle la valeur de la lumière en standby.

Si 'Invert' est activé en 'Yes' la polarité du LCD changera.

Tous les changements prendront effet directement.

Pressez le bouton d'Options vert pour sauvegarder les fonctions ou le bouton d'Options rouge pour les effacer.

Vous reviendrez au menu 'System'.

10.7 Network

Si le menu OSD n'est pas visible sur votre écran, presse le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et presse le bouton OK pour le selectionner.

Naviguez vers l'option 'System' et pressez le bouton OK.

Le menu 'System' s ouvrira.

Naviguez vers l'option 'Network...' et pressez le bouton OK.

Attention:

Si vous étés entrain d'utiliser un serveur DHCP dans votre LAN, configurer le serveur DHCP s'il n'assigne pas l'adresse IP utilisé par la Dreambox. Autrement une collision d'adresse est possible. Référez-vous au manuel du serveur DHCP sur comment configurer une adresse pool.DHCP.

Utilsez les boutons de Navigation et le pavé numérique pour changer les valeurs.

Utiliser DHCP:

Si autorisé,Vote Dreambox obtendra son IP d'un serveur de DHCP.Neutralisez cette option pour placer une adresse IP statique

Adresse IP:

Entrez l'adresse IP ici.

Netmask:

Entrez le masque subnet (Usuellement 255.255.255.0).

Gateway:

Entrez l'adresse IP du router ici, si la Dreambox est connectée à Internet par un router.

Nameserver.

Entrez l'adresse IP du serveur DNS ici. DNS est utilisé pour translater un nom de Domaine en adresse IP. Normalement, si le Type est mis en LAN, il n'y a pas besoin d'une entrée DNS. Si la Dreambox est connectée à internet par un router, entrez l'adresse IP du router ici.

Activier le network:

Pressez le bouton OK pour sauvegarder la fonction et activer le network.

Si le menu OSD n'est pas visible sur votre écran, presse le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et presse le bouton OK pour le selectionner.

Naviguez vers l'option 'Common Interface' et pressez le bouton OK.

Reset:

Cette fonction réinitialise votre module Cl. Cette fonction est nécessaire si vous observé un trouble avec un de vos services cryptés.

Initier.

Cette option initiaise une Smartcard insérée. Il est recommendé de mettre le module Cl avec la Smartcard déjà dedans.

Pas de module trouve:

Il n'y a pas de module Cl dans la fente. Si vous avez inséré un, le nom et la version microprogramme seront montrés.

Naviguez vers l'option et pressez le bouton OK pour aller vers les options en extension du module CI inséré. L'option dépend fortement du type de module inséré et donc ne cela ne sera pas expliqué en détaill .

Pourvoir décrypter les multiples services:

Vouss pouvez fonctionner si vous Cl-Module peut déchiffrer des services multiples ou pas. Veuillez notes que tous les modules Cl ne supportent pas cette caractéristique. Vérifiez le manuel d'instructions de votre module Cl pour des informations sur cette caractéristique.

L'option 'Auto' travaille uniquement avec des modules appelés Alphacrypt.

Le bouton Exit quittera ce menu.

11. Service Recherches

11.1 Configuration Tuner DVB-S

Si le menu OSD n'est pas visible sur votre écran, pressez le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et pressez le bouton OK pour le selectionner.

Naviguez vers l'option 'Service searching' et pressez le bouton OK.

Le menu 'Service searching' s'ouvrira .

Naviguez vers l'option 'Tuner configuration' et pressez le bouton OK.

Utilisez les boutons de Navigation 'Haut'/'Bas' pour sélectionner le 'slot A' (Tuner 1) et pressez le bouton OK.

11.1.1 Simple satellite - Connection directe (DVB-S)

Utilisez ce type de configuration si vous poulez receivevoir un satellite single avec une Single Universal LNB. La cable coaxial est directement connecté de votre Dreambox au LNB. Veuillez dire la section 11.1 DVB-S configuration pour apprendre comment aller à ce menu.

Le menu 'Satconfig' s'ouvrira.

Utilisez les boutons haut/bas pour naviguer vers l'option 'DiSEqC-Mode' et utilisez les boutons gauche/droite pour sélectionner 'Single

Naviguez vers l'option 'Satellite".

Utilisez les boutons de Navigation 'Gauge'/'Droite' pour selectionner le satellite désiré et pressez le bouton OK.

Vou reviendraz au menu 'Select slot'.

11.1.2 Deux satellites via Toneburst A/B (DVB-S)

Utilisez ce type de configuration si vous voulez receivevoir deux satellites d'un LNB chacun. Cela n'a pas d'importance si vous utilisez un ou deux antennes pour obtenir cela.

Connectez les deux cables coaxiaux des deux LNB vers un Toneburst switch et connectez le cable coaxial du Toneburst switch vers votre Dreambox.

Veuillez dire la section 11.1 DVB-S configuration pour apprendre comment aller vers ce menu.

Le menu 'Satconfig' s'ouvrira

Utilisez les boutons haut/bas pour naviguer vers l'option 'DiSEqC-Mode' et utilisez les boutons gauche/droite pour selectionner 'Toneburst A/B'.

Pour le Port A et le Port B, Sélectionnez les satellites choisis comme cela est décrit dans la section Single satellite - direct connection.

Assurez-vous de savoir quell satellite est connecté dans chaque prise du Toneburst switch.

Si vous ne trouvez aucun service sur le transpondeur, essayez la recherche plus tard, échangez les deux satellites dans la liste et essayez à nouveau.

Presse le bouton OK pour sauvegarder vos fonctions.

11.1.3 Deux satellites via DiSEqC A/B (DVB-S)

Utilisez ce type de configuration si vous poulez receivevoir deux satellites d'un Twin Universal ou Quad Universal LNB. Cela n'a pas d'importance si vous utilisez une ou deux antennes pour le recevoir.

Dans ce cas, les LNB sont connectée à un Multiswitch duquel le signal est câblé via le cable coaxial vers les receiveurs satellite (Dreamboxes) dans votre maison.

Veuillez dire la section 11.1 DVB-S configuration pour savoir comment aller jusqu'à ce menu.

Le menu 'Satconfig' s'ouvrira.

Utilisez les boutons haut/bas pour naviguer vers l'option 'DiSEqC-Mode' et utilisez les boutons gauche/droite pour selectionner 'DiSEqC A/B'.

Pour le Port A et le Port B, Sélectionnez les satellites désirés comme décrit dans la section Single satellite - direct connection.

Assurez-vous que chaque satellite est connecté dans chaque prise du Toneburst switch.

Si vous ne trouvez aucun service dans le transpondeur, recherche plus tard, échangez les deux satellites dans la liste et essayez encore. Pressez le bouton OK pour sauvegarder les fonctions.

11.1.4 Quatre satellites via DiSEqC A/B/C/D (DVB-S)

Utilisez ce type de configuration si vous voulez receivevoir quatre satellites d'un Single Universal ou Twin Universal LNB pour quatre ou huit parties. Cela n'a pas d'importance si vous utilisez une ou deux antennes pour le receivevoir.

Dans ce cas, les LNB sont connectée à un Multiswitch duquel le signal est câblé via le cable coaxial vers les receiveurs satellite (Dreamboxes) dans votre maison.

Veuillez lore la section 11.1 DVB-S configuration pour savoir comment aller jusqu'à ce menu.

Le menu 'Satconfig' s'ouvrira

Utilisez les boutons haut/bas pour naviguer vers l'option 'DiSEqC-Mode' et utilisez les boutons gauche/droite pour selectionner 'DiSEqC A/B/C/D"

Pour les Ports A, B, C et D, Sélectionnez les satellites choisis comme décrit à la section Single satellite – direct connection

Assurez-vous que chaque satellite est connecté dans chaque prise du Toneburst switch.

Si vous ne trouvez aucun service dans le transpondeur, recherche plus tard, échangez les deux satellites dans la liste et essayez encore. Pressez le bouton OK pour sauvegarder les fonctions.

11.1.5 Utilisation du Positionneur Stab USALS (DVB-S)

Utilisez ce type de configuration si vous pouze receivevoir de nombreux satellites avec un positionneur stab muni d'un Single Universal LNB. Le cable coaxial est directement connecté de votre Dreambox au LNB.

Veuillez dire la section 11.1 DVB-S configuration pour apprendre comment aller jusqu'au menu.

Le menu 'Satconfig' s'ouvrira.

Utilisez les boutons haut/bas pour naviguer vers l'option 'DiSEqC-Mode' et utilisez les boutons gauche/droite pour selectionner 'Positioner'.

Ce menu est compléhensible pour un positionneur stab. Vous doivent entraient les données géographiques de votre résidence.

A l'adresse http://www.heavens-above.com, vous pouvez trouver les coordonnées de votre résidence.

Le reste est fait automatiquement par votre Dreambox avec la construction dans USALS

USALS est un modele pour calculer la position de tous les satellites en orbite avec une marge d'erreur inférieure à 0.1 degrés. USALS a eté développé par la compagnie Stab .

Tout est fait automatiquement et cela ne requiert aucune connaissance technique.

11.1.6 Paramétrer Tuner 2 (DVB-S)

Les mêmes possibités d'applications pour le Tuner 1 sont aussi applicables pour Tuner 2. Il y a quelques options de configuration additionnelles.

Egaler le slot A:

Utilisez cette fonction si le Tuner 2 pourrait utiliser les mêmes fonctions que le Tuner 1.

Loopthrough pour slot A:

Utilizez cette option si vous connectez le LNB1 out vers le LNB2 in.

Rien n'est connecté:

Utilisez cette option si aucun cable n'est attaché au Tuner 2.

Câble secondaire de LNB motorisé

Utilisez cette option si vous étés en train d'utiliser un positionneur avec un Twin- ou Quad LNB et si vous ave des deux câbles connectés du LNB vers le LNB1 et le LNB2. Tuner 1 contrôle le positionneur et en utilisant Tuner 2, vous pouvez continuer de regardar la TV sur le même satellite pendant l'enregistrement. Tous les autres sont mis dehors.

11.2 Configuration Tuner DVB-C

Veuillez dire la section 11.1 DVB-S configuration pour apprendre comment aller à ce menu.

Utilisez les boutons de Navigation haut/bas pour sélectionner le DVB-C Tuner et pressez le bouton OK.

La fonction par défaut pour cette option est 'ALL (SR6900)'.

Utilisez les boutons de Navigation gauche/droite pour changer cette option vers 'ALL (SR6875)' si vous ne savez trouver aucun service pendant une recherche service.

Presse la touche OK pour activer votre sélection.

Vous reviendrez au menu 'choose Slot'.

11.2.1 Paramétrer Tuner 2 (DVB-C)

La même solution est applicable si vous étés en train d'utiliser un second DVB-C tuner dans votre Dreambox (voir chapitre 11.2 DVB-C Tuner configuration).

11.3 Configuration Tuner DVB-T

Veuillez lore la section 11.1 DVB-S configuration pour apprendre comment aller vers cette menu.

Utilisez les boutons de Navigation haut/bas pour sélectionner le DVB-T Tuner et pressez le bouton OK.

Choisissez notre région en pressant sur les boutons de Navigation gauche/droite.

Si vous avez connecté une antennae active et que vous voulez activer l'antenne sans l'alimentation d'énergie originale, mettez l'options 'Enable 5V for active antenna' en 'On'.

Pressez le bouton OK pour sauvegarder vos applications.

11.3.1 Paramétrer Tuner 2 (DVB-T)

Possibilité d'appliquer la même configuration si vous étés en train d'utiliser un second DVB-T tuner dans votre Dreambox (voir chapitre 11.3 DVB-t Tuner configuration).

11.4 Automatic scan (Recherche automatique)

Si le menu OSD n'est pas visible sur votre écran, pressez le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et pressez le bouton OK pour le selectionner.

Naviguez vers l'option 'Service searching' et pressez le bouton OK.

Le menu 'Service searching' s'ouvrira.

Naviguez vers l'option 'Automatic scan' et pressez le bouton OK.

Le menu 'Automatic scan' s'ouvrira.

Mettez l'option 'Clear before scan' en 'Yes' si vous poulez supprimer tous les service avant que le scan ne commence. Autrement, quittez la fonction sur 'No'.

Utilisez les boutons de Navigation haut/bas pour selectionner un tuner et les boutons de Navigation gauche/droite pour permettre ou non le scan pour le tuner selectionné.

Presse le bouton OK pour commencer le scan pour tous les tuners quand l'option est mise en 'Yes'.

You pouze voir la progression du scan ici.

Le scan est fini une fois que vous voyagez ce menu Il montre combine de chaînes ont été trouées pendant le scan.

Pressez le bouton OK pour fermer ce menu.

11.5 Manual scan (Recherche Manuelle)

Si le menu OSD n'est pas visible sur votre écran, pressez le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et pressez le bouton OK pour le selectionner.

Naviguez vers l'option 'Service searching' et pressez le bouton OK.

Le menu 'Service searching' s'ouvrira.

Naviguez vers l'option 'Manual scan' et pressez le bouton OK.

Le menu 'Service scan' s'ouvrira.

Utilisez les boutons de Navigation gauche/droite pour selectionner le tuner sur lequel vous pouze lancer le scan du service manuellement.

Toutes les autres options peuvent changer en utilisant les boutons de Navigation gauche/droite et selon le type de tuner sur lequel vous pouze lancer le scan.

Presse le bouton OK pour commencer le scan manuel.

12. System information (Information Système)

12.1 Service

Si le menu OSD n'est pas visible sur votre écran, pressez le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et pressez le bouton OK pour le selectionner.

Le menu 'Information' s'ouvrira.

Naviguez vers l'option 'Service' et pressez le bouton OK.

Cette fenêtre montre une information technique détaillée sur le service courant.

Pressez un des quatre boutons d'Options pour aller vers les informations suivantes:

orange = Serviceinfo

vert = PIDs

jaune = Transponder

bleu = Tuner status

Pressez le bouton Ok pour fermer ce menu.

Si le menu OSD n'est pas visible sur votre écran, pressez le bouton Menu pour ouvrir le menu principal OSD. Naviguez vers l'option 'Setup' et pressez le bouton OK pour le selectionner.

Le menu 'Information' s ouvrira.

Naviguez vers l'option 'About...' et pressez le bouton OK.

Cette fenêtre montre toute l'information relevant des Hard- et Software de votre Dreambox.

Pressez le bouton OK pour fermer ce menu.

13. Troubleshooting (Troubles de fonctonnement)

Problème	Cause Possible	Solution
Pas de son, pas d'image, Affichage LCD ne s'est pas allumé	Installation électrique défectueuse	Vérifiez l'installation et les connections
	LNB défectueux	Echangez LNB
	Mauvaise fonction du Tuner	Revoyez les fonctions (voir 11.1 DVB-S configuration)
	Antenne alignée incorrectement	Réalignez l'antenne
Mauvaise ou arrêt de la réception du faisceau video	Forte pluie ou beige	Enlevez la beige de l'antenne
	Antenne alignée incorrectement	Réalignez l'antenne
	L'antenne est trop petite	Installes une plus grosse antenne
	Un obstacle entre l'antenne et le satellite (e.x. maison ou arbre)	Repositionnez l'antenne de telle manière il y a une ‘vue’ claire vers le satellite
Pas de réception d'une chaîne qui fonctionnait avant	Antenne alignée incorrectement ou défectueuse	Vérifiez l'antenne
	Chaîne est transmise dans une nouvelle slot	Lancez une recherche de services (voir chapitre 11)
	La transmission de la chaîne était terminée	—
Pas de réception des chaînes: Sat1, Pro7, Kabel …	Interférence d'un téléphone sans fil DECT	Augmentez la distance entre la station de base du téléphone et la Dreambox ou achetez un cable coaxial avec une très haute valeur de protection
Vous ne savez rien enregistrer de plus	Disque dur plein	Effacez des enregistrents longs sans importance
Télécommande ne fonctionne pas	Les piles sont insérées de façon incorrecte	Remettez les piles et vérifie la polarité
	Les piles sont vides	Insérez de nouvelles piles
	La Télécommande est en mauvais mode (Dream-Mode, TV-Mode)	Pressez le bouton Dream-Mode ou TV-Mode
	Le logiciel ne réagit pas	Reboot Dreambox
Dreambox ne réagit pas	Dreambox est verrouillé	Reboot Dreambox

14. Paramètre Mode TV

Le code de quatre digits est sélectionné parmi la 'device list' et entree dans la Tetecommande. Laiste des codes la plus recente peut etre trouvée sur notre site.

14.1 Programmer la Télecommande

• Pressez le bouton TV-Mode une fois.
• Pressez le bouton SHIFT/Setup pendant 3 secondes, le bouton TV-Mode s'allumera deux fois.
• Utilisez le pavé numérique pour entrer le code de quatre chiffres sur la Télécommande. Le bouton TV-Mode s'allumera une fois pour chaque chiffre que vous entrez. Une fois que vous avez rentré tous les quatre chiffres le bouton TV-Mode s'allumera deux fois.
• La Telecommande quitte le mode de programmation automatiquement.
• Si aucun code n'est entré dans les 10 secondes la Télecommande quittera le mode de propagation automatiquement.

14.2 Listedes codes

A.R. Systems	0067 0382	Black Star	0277
Accent	0067	Blacktron	0312
Admiral	0117 0123 0448 0243 0294	Blackway	0312
Adyson	0247 0246	Blaupunkt	0221 0225 0230 0243 0357 0358
Agashi	0246		0348
Agazi	0294	Blue Sky	0248 0312 0485 0067 0517 0698
AGB	0546	Blue Star	0312
Agef	0117	Bondstec	0277
Aiko	0246 0039 0067 0401 0065 0463	Boots	0247
	0102 0391 0221 0294 0247	BPL	0312 0067
Aim	0067	Brandt	0531 0139 0429 0235 0267 0363
Akai	0391 0238 0401 0067 0463 0221		0226 0228 0317 0365
	0065 0039 0102 0248 0193	Brinkmann	0448 0067 0549
	0546 0586 0578 0510 0247	Brionvega	0067 0117
	0661 0246 0294	Britannia	0246 0247
Akiba	0248 0312 0485 0067	Brother	0294
Akura	0248 0389 0312 0039 0442 0294	Bruns	0117
	0067	BSR	0193 0324
Alba	0248 0265 0039 0448 0400 0385	BTC	0248
	0401 0067 0246 0277 0193	Bush	0248 0265 0193 0379 0039 0066
	0517 0066 0698 0609		0312 0067 0385 0401 0404
Alcyon	0106		0549 0294 0391 0517 0238
Allorgan	0236 0324 0247		0324 0247 0698
Allstar	0067	Capsonic	0294
Amplivision	0247 0430 0350 0400	Carad	0640 0067
Amstrad	0039 0546 0294 0248 0401 0463	Carena	0485 0067
	0442 0067	Carrefour	0066 0100
Anglo	0039 0294	Cascade	0039 0067
Anitech	0039 0106 0294 0067	Cathay	0067
Ansonic	0400 0132 0039 0067 0404 0193	CCE	0067
	0353 0441 0289 0277 0042	Centurion	0067
	0458	Century	0117 0243 0277 0268
Apollo	0503	CGE	0104 0114 0336 0106 0277 0193
Arc en Ciel	0429 0531 0139 0226 0363 0228		0448 0400
Arcam	0246 0429 0247	Cimline	0039 0265 0248
Aristona	0067 0586 0042	City	0039
Arthur Martin	0193 0430	Clarivox	0448 0100
ASA	0135 0376 0100 0134 0117	Clatronic	0248 0294 0400 0401 0247 0106
Asberg	0067 0106		0277 0067 0039 0132 0350
Asora	0039		0609
Asuka	0248 0294 0246 0312 0247	Clayton	0415
Atlantic	0067 0246 0236 0289 0350	CMS Hightec	0247
Atori	0039	Concorde	0039
Auchan	0193 0430	Condor	0246 0277 0312 0350 0067 0400
Audiosonic	0067 0139 0247 0400 0367 0294		0039 0132 0441 0448
	0248 0458	Contec	0246 0039 0187 0041 0066
Audioton	0247 0400 0294	Continental Edison	0531 0139 0267 0226 0228 0429
Ausind	0106		0363 0235 0317 0517
Autovox	0117 0236 0267 0106 0379 0247	Cosmel	0039 0367
	0277 0366	Crezar	0243
Awa	0041 0066 0039 0187 0404 0442	Crosley	0117 0277 0104 0114 0106 0193
	0067		0243
Ayomi	0268	Crown	0039 0400 0106 0067 0389 0609
Baird	0139 0373 0102 0247 0238		0448 0238 0517
Barco	0410 0193	CS Electronics	0277 0246 0248
Basic Line	0248 0039 0404 0067 0597 0193	CTC	0277
	0312	Cybertron	0248
Bastide	0247	Daewoo	0039 0067 0246 0404 0248 0247
Baur	0333 0225 0542 0067 0221 0391	Dainichi	0248 0246
	0379 0535 0040	Dansai	0067 0294 0065 0246
Bazin	0247	Danssette	0442
Beko	0400 0067	Dantax	0400
Beon	0067 0448	Datsura	0238
Best	0367 0400	Dawa	0067
Bestar	0067 0400 0404		0039 0404 0067
Binatone	0247	Decca	0102 0546 0067 0247
		General Technic	0039
Deitron	0067	Genexxa	0248 0067 0442
Denko	0294	Germanvox	0243
Desmet	0350 0067	Goldhand	0246
Diamant	0067	Goldline	0367
Digiline	0067		0067 0400 0039 0247 0277 0246
Dixi	0039 0067 0277 0247		0193 0391
Domland	0424	Goodmans	0066 0102 0067 0039 0294 0546
Dreon	0067		0404 0517 0401 0586 0373
DTS	0039		0265 0065 0510 0590 0247
Dual	0379 0247 0373 0289 0366 0549		0365
	0067 0382 0424 0429 0333	Gorenje	0400
Dumont	0117 0134 0132 0243 0247 0100	GPM	0248
	0102	Gradient	0067 0083
Dux	0067 0042	Graetz	0391
Dynatron	0067	Granada	0067 0430 0256 0389 0042 0102
Elbe	0465 0268 0289 0400 0193 0067		0138 0238 0247 0106 0066
	0248 0221 0441 0640		0546 0503 0365 0590
Elcit	0117 0277 0546 0132 0193	Grandin	0312 0248 0430 0067 0039 0350
Elekta	0294 0312		0193 0485 0609 0640
Elin	0246 0067 0135 0134 0578 0391	Gronic	0247 0132
	0379 0193 0039	Grundig	0225 0221 0517 0100 0106 0235
Elite	0248 0067		0267 0067 0586
Elman	0132	Halifax	0294 0246 0247
Elta	0039 0294	Hampton	0246 0247
Emerson	0243 0117 0277 0067 0401 0100	Hanimex	0324
	0312 0350	Hanseatic	0067 0312 0379 0193 0391 0424
Emperor	0312		0243 0350 0458 0400 0039
Erres	0067 0042		0324 0247 0549
Etron	0067 0039 0193	Hantarex	0039 0243 0067 0132
Euro-Feel	0294	Hantor	0067
Europa	0067	Harwood	0039 0442 0067
Europhon	0067 0546 0132 0243 0247 0277	HCM	0294 0039 0312 0442 0247 0248
	0193		0448 0067
Expert	0236 0430 0289 0193	Hema	0247 0039
Exquisit	0067 0277	Hemmermann	379
Fenner	0404 0039	Hifivox	0531 0139 0226 0429
Ferguson	0317 0365 0268 0139 0590 0655	Hikona	0248
Fidelity	0246 0401 0193 0294 0067	HiLine	0294 0067
Filsai	0247	Hinari	0238 0066 0067 0248 0039 0193
Finlandia	0238 0376 0389 0578 0391		385 0473 0517 0265 0324
Finlux	0135 0134 0067 0376 0247 0102	Hisawa	0312 0248 0430 0485
	0193 0106 0546 0100 0117	Hitachi	117
	0132 0441 0661 0522	Hitachi	0255 0066 0379 0503 0193 0373
Firstline	0324 0351 0246 0067 0404 0415		0226 0228 0247 0336 0224
	0277 0039 0193 0132 0247		0546 0102 0067 0135 0586
	0441 0379 0561 0268 0102		0180 0578
	0265 0698 0238	Hitsu	039 0485 0248
Fisher	0134 0247 0066 0238 0400 0585	Hornyphone	0067 0042
	0117 0187 0391 0193 0333	Hoshai	0248 0485
	0379 0102	Huanyu	0404 0246
Flint	0067 0485 0102 0248	Hygashi	0247 0246
FNR	0132	Hyper	0039 0246 0247 0277
Formenti	0117 0243 0246 0350 0193 0106	Hypson	0267 0294 0247 0312 0485 0430
Fortress	0123 0117		268
Fraba	0400 0067
Friac	0039 0067 0132	Iberia	067
Frontech	0277 0294 0379 0247 0039	ICE	294 0247 0067 0401 0248 0246
Fujitsu	0236 0102 0132 0247 0193		039
Fujitsu General	0039	ICES	248 0246
Funai	0294 0324	Imperial	0067 0277 0400 0448 0193 0561
Galaxi	0132 0067		104 0114 0106 0379 0226
Galaxis	0400 0448 0067 0132	Indesit	267 0243
GBC	0243 0193 0039 0404 0248	Indiana	0067
GE	0590 0139 0317 0365 0373	Ingelen	0517 0640
Giant Casino	0193 0430		0039 0102 0067 0248 0247 0106
GEC	0102 0193 0391 0235 0546 0067		546 0277
	0247 0379	Innovation	0549
Geloso	0243 0277 0039 0193 0404	Interactive	0441
General	0139 0317 0501	Interbuy	0039 0294 0277
Interfunk	0067 0042 0117 0542 0357 0193	Matsui	0265 0039 0385 0041 0102 0066
	391 0400 0531 0139		067 0586 0517 0247 0324
Internal	0067		401 0463 0473 0609 0485
Intervention	0312 0247 0485 0067 0401 0549		379 0546 0065 0193 0238
	400 0424 0517 0248 0132		225 0221 0365
	193 0294 0277	Mediator	0067 0586 0042
Irradio	039 0067 0248 0277 0106	Medion	0067 0698 0549
Isukai	248 0067 0312	Megas	0640
ITC	247	Melvox	0430
ITS	067 0401 0248 0312 0294 0246	Memorex	0039
ITT	193 0510 0379 0391 0503 0578	Memphis	0367 0102 0039 0415
	597 0376 0238		0067 0039
ITV	294 0067 0277	Metz	0117 0225 0243 0221 0397
Jea	066	Micromaxx	0067 0698
JEC	065	Minerva	0517 0225 0100 0106 0221 0267
JVC	0683 0083 0066 0401 0248	Minoka	0442 0067 0389
Kaisui	0248 0312 0067 0246 0485 0247	Mitsubishi	0138 0180 0542 0067 0117 0066
	039		267
Kamp	0246	Mivar	0400 0106 0246
Kapsch	0236 0193 0391 0289 0134	Monaco	0039
Karcher	0067 0400 0312 0132 0640 0294	Motion	0106
KB Aristocrat	0193	MTC	0400 0379 0542
Kendo	0265 0277 0132 0067 0458 0400	Multistandard	0132
	441 0640	Multitec	0067 0698
Kennedy	0236 0243 0193 0465	Multitech	0247 0379 0039 0246 0277 0132
Kingsley	0246		400 0067
Kneissel	0465 0289 0400 0268 0067 0441	Murphy	0134 0246 0102 0193
	640	NAD	0391
Kolster	0067	Naiko	0067
Konka	0248 0401 0067	Nakimura	0404 0067
Kontakt	0517	National	0267 0244 0256
Korpel	0067	NEC	0066 0350 0485 0039 0404 0247
Korting	0117 0400 0350		0067
Kosmos	0067	Neckermann	0067 0221 0400 0535 0040 0230
Kotron	0442 0294		0586 0193 0357 0448 0379
Kraking	0268		0117 0243 0277 0247 0441
Kyoshu	0294 0442	NEI	0067 0367 0401
Kyoto	0415 0193	Nesco	0277
Lemair	0441	Network	0367
Lenco	0039 0134 0193 0067	Neufunk	0067 0039 0586 0640
Lenoir	0039	New Tech	0067 0039 0586 0373 0247
Lesa	277	New World	0248
Leyco	0294 0102 0067 0324 0609	Nicamagic	0246
LG	067 0400 0039 0247 0277 0246	Nikkai	0102 0248 0067 0247 0294 0065
	193 0391		0367 0246 0039 0066
Liesenkotter	0067 0357 0358	Noblex	0067 0294
Lifetec	0039 0294 0549 0067 0404 0248	Nobliko	0132 0106 0100 0246
	698	Nogamatic	0429 0531 0139 0226
Lloyd's	0039	Nokia	0391 0193 0510 0379 0578 0522
Loewe	0542 0067 0117 0400		0389 0503 0238 0404 0661
Logik	0041 0401		0376
Logix	0698	Nordmende	0139 0531 0317 0429 0226 0373
Luma	0236 0067 0193 0289 0441 0404	N228 0243 0605 0590 0225	0228 0243 0605 0590 0225
	039		0067 0365
Lumatron	0236 0067 0193 0289 0391 0247	Novatronic	0067 0135
	0294	Oceanic	0597 0193 0430 0391 0324 0238
Lux May	0067 0039	Okano	0400 0067 0294 0102
Luxor	0224 0267 0510 0522 0379 0391	Omega	0294
	238 0578 0193 0376	Onwa	0401 0248 0463
Madison	0067	Opera	0067
Magnadyne	0117 0277 0546 0132 0193	Orbit	0067
Magnafon	0546 0243 0106 0132 0246	Orion	0265 0324 0350 0385 0041 0067
Mandor	0294		0039 0351 0132 0473 0586
Manesth	0067 0265 0247 0294 0350 0065	Roadstar	0685 0294 0442
	324	Online	0067 0248
Manhattan	0067	Ormond	0415 0698
Marantz	0067	Osaki	0102 0248 0247 0294 0067 0442
	0117		0404
Mark	0067 0247 0246 0404 0039	Osio	0067
		Oso	0248
Masuda	0248	Reflex	0067
Osume	0187 0102 0066 0248	Revox	0067 0400
Otto Versand	0040 0535 0066 0123 0542 0067	Rex	0236 0441 0277 0193 0289
	0586 0225 0379 0221 0391		0117 0400 0458 0102 0294
	0265 0139 0243 0324 0256
	0277 0333 0350 0247
		Robotron	0117
Pael	0246	Royal Lux	0400 0442
Palladium	0400 0067 0221 0535 0040 0230	Saba	0317 0243 0117 0429 0193 0139
	0448 0586 0277 0357 0379		0531 0546 0373 0391 0528
	0117 0193 0243 0247 0441		0226 0228 0365 0235 0655
	0685
Palsonic	0294 0442 0067		0578
Panama	0039 0247 0294 0246 0067 0277	Sagem	0485 0640 0312
Panasonic	0256 0680 0280 0244 0243 0391	Saisho	0265 0546 0039 0041 0247 0193
	0267 0397 0546 0067 0193		0294
	0578	Salora	0224 0379 0193 0389 0391 0546
Panavision	0067 0441		0578
Pathe Cinema	0193 0268 0246 0430 0350 0379	Sambers	0243 0546 0106 0132
Pathe Marconi	0235 0243 0531 0139 0226 0228	Samsung	0067 0586 0617 0039 0247 0400
	0363 0429 0267		0294 0246 0102 0238
Pausa	0039	Sandra	0246 0247
Perdio	0102 0350 0193 0067	Sanela	0268
Perfekt	0067	Sansui	0067 0401
Pershin	0430	Sanyo	0238 0187 0066 0041 0400 0102
Philco	0117 0114 0104 0448 0106 0243	SEG	0246 0247 0134 0243 0039
	0277 0193 0400 0067		0193 0067 0585
Philharmonic	0247	Save	0067
Philips	0586 0067 0042 0353 0221 0117	SBR	0067 0586 0042
	0373	Schaub Lorenz	0379 0578
Phoenix	0067 0117 0350 0400 0415 0246	Schneider	0067 0586 0042 0333 0379 0549
	0193 0102		0424 0382 0366 0289 0353
Phonola	0067 0586 0042 0117 0246	Senctor	0373 0247 0277 0401 0248
Pioneer	0067 0458 0400 0373 0391 0139		0391 0193 0698
Pionier	0400	SEG	0247 0294 0039 0277 0066 0132
Plantron	0067 0294 0039		0193 0067 0246 0698 0517
Playsonic	0247	SEI	0117 0132 0040 0193 0546 0379
Poppy	0039	Seleco	0243 0324 0236 0067
Portland	0404	Sencora	0236 0289 0193 0441
Prandoni-Prince	0277 0546 0391 0243 0106		0039
Precision	0247	Sentra	0065 0248 0039
Prima	0039 0294	Serino	0485 0640
Prinz	0102 0379 0224	Sharp	1223 0123 0187 0066 0324 0683
Profex	0039 0193		0083
Proline	0351 0102 0067 0042 0655	Shorai	0324
Prosonic	0067 0244 0246 0400 0404 0609	Siam	0067
	0401	Siarem	0193 0117 0132 0243
Protech	0067 0247 0039 0277 0379 0132	Siemens	0221 0230 0225 0243 0357 0358
	0294 0448 0367 0698		0187 0067
Provision	0067	Sierra	0067 0586 0042
Pye	0067 0586 0042 0117	Siesta	0400
Pymi	0039	Silva	0246 0067
Quadra Vision	0430	Silver	0066 0391
Quasar	0277	Singer	0117 0132 0277 0430 0465 0039
Quelle	0067 0040 0041 0531 0139 0542	Sinudyne	0117 0265 0132 0243 0324 0193
	0379 0221 0391 0066 0247		0391 0546 0379 0040 0236
	0277 0104 0114 0357 0336		0067
	0100 0134 0135 0187 0225	Sogera	0350
	0230 0243 0294 0698	Solavox	0391 0102 0193 0578
Questa	0066	Sonitron	0238 0400 0247
R-Line	0067	Sonneclair	0067
Radialva	0139 0248 0193 0067	Sonoko	0067 0039 0294 0312 0247
Radiola	0067 0586 0042 0353	Sonolor	0238 0597 0193 0430 0535 0040
Radiomarelli	0117 0546 0277 0067		0578
RadioShack	0067	Sontec	0067 0400 0324
Radiotone	0039 0067 0458 0400 0609 0448	Sony	1535 1040 1681 0535 0040 0041
	0294 0442		0030 0066 0132 0681 0104
Rank	0100	Sound & Vision	0132 0248 0404
RCA	0590 0655 0365	Soundwave	0067 0350 0448
Recor	0067	Ssangyong	0039
Rediffusion	0391 0578 0066	Standard	0248 0039 0247 0350 0067 0404
Redstar	0067
Starlite	0039 0193 0067 0294	Unic Line	0067 0503
Stenway	0312 0248	United	0067
Stern	0236 0289 0193	Universum	0376 0135 0225 0503 0391 0277
Strato	0067 0294 0039		0522 0510 0400 0230 0448
Sunkai	0324 0385 0351 0485 0248 0265	Vidikron	0041 0542 0324 0066 0187
	0067 0517		0100 0193 0294 0134 0067
Sunstar	0401 0067 0039		0441 0104 0336 0243 0357
Sunwood	0067 0039		0358 0040 0535 0106 0379
Superla	0546 0246		0247 0531 0139 0367 0661
Supertechn	0039 0067 0246 0586		0698
Supra	0404 0039	Univox	0367 0117 0067 0193 0268
Susumu	0365	Vestel	0067 0193 0247
Sutron	0039	Vexa	0039 0067
Swissline	0277	Videologique	0246 0248 0247
Sydney	0246 0247	VideoSystem	0067
Sytong	0246	Videotechnic	0246 0350 0247
Tandberg	0397 0441 0139 0367 0226 0391	Videoton	0193
Tandy	0248 0102 0247 0277 0123	Vidikron	0132
Tashiko	0066 0247 0246 0389 0193	Viper	0367
Tatung	0102 0546 0247 0067 0041	Visiola	0246
Teac	0067 0542 0485 0294 0339 0442	Vision	0067 0350
	0379		0236 0391
TEC	0247 0039 0277 0501 0365 0367	Vortec	0067
	0289	Voxson	0117 0106 0067 0448

Tech Line	0067 0698
Technema	0350
Technisat	0685
Tedelex	0247
Teleavia	0139 0531 0317 0226 0429 0235 0363 0520
Telecor	0067 0193 0248 0247 0289 0424
Telefunken	0139 0531 0528 0501 0429 0317 0104 0114 0131 0365 0292 0336 0373 0226 0067 0655
Telefusion	0067
Telegazi	0067 0193 0289 0248 0294
Telemeister	0350 0067
Telesonic	0067
Telestar	0067
Teletech	0039 0277 0367 0067 0698
Teleton	0247 0236 0193 0379 0289 0066
Televideoon	0350 0193 0246
Televiso	0430
Temco	0324
Tempest	0039
Tensai	0134 0248 0067 0247 0324 0350 0039 0135 0404 0401 0277
Tension	0350 0039
Tevion	0549 0067
Texet	0247 0404 0039
Thomson	0317 0429 0139 0531 0363 0501 0365 0226 0228 0235 0267 0373 0067 0520 0590 0655
Thorn	0268 0104 0114 0067 0134 0365 0542 0389 0404 0065
Tokai	0102 0067 0367 0193 0247 0404 0039
Tokyo	0246 0065
Tomashi	0312 0248
Toshiba	0065 0538 0273 0066 0100 0132 0247
Towada	0379 0132 0247
Trans Continens	0247 0067
Trident	0546 0247
Tristar	0248
Triumph	0546 0376 0586 0067 0273
Uher	0106 0067 0236 0350 0333 0404 0448 0400 0289
Ultravox	0117 0132 0404 0277 0246 0193 0243 0067

Waltham	0247 0448 0317 0415 0067
Watson	0067 0350 0193 0248 0243 0609
	0549 0424 0039 0698
Watt Radio	0243 0132 0379 0193 0246
Wega	0243 0066 0117 0067
Wegavox	0039
Weltblick	0067 0350
White Westinghouse	0350 0246 0067 0367
Winco	0442
Windstar	0312
Xrypton	0067
Yamishi	0312 0485 0248 0067 0247
Yokan	0067
Yoko	0247 0067 0248 0294 0039 0400
	0246
Yorx	0248
Zanussi	0236 0247

15. Données techniques

• Proceseur 300 MHz MIPS
• Linux open source (La plupart des softs sous licence GPL)
• Slot DVB Common-Interface
• 2 x lecteurs de Smartcard intégrés
• Lecteur de carte Compact Flash intégré (Slot à l'avant de l'appareil)
• Interface Ethernet 10/100 Mbit full-duplex
• Port USB 1.1
• Port Serial V.24/RS232
• Ecran Graphique LCD
• Mémoire de 128 MByte DDR RAM, 32 MByte Flash
• Connecteurs IDE UDMA66 Master/Slave Intégré
• Supporte les HDD des tailles les plus couran
• Plug&Play TWIN Tuner support, Mode Image dans l'image (PiP)
• Changement de chaînes en moins d'une seconde
• EPG-supporté (electronic program guide)
• Système Télétexte intégré
• Support pour commutation multi LNB (DiSEqC)
• OSD adaptable en plusieurs langues (Support Skin)
• SPDI/F connecteur optique AC-3
• 2 x Connecteur Scart , Modulateur RF, Video Cinch out
• Mise à jour de modem analogue

Information additionnelle :

Fréquence de chaînes 950 - 2150 MHz

Niveau de Signal - 65 dBm - 25 dBm

Niveau du signal sonore : 12 dB max.

DBS-Tuner Connecteur d'entrée F-Type femelle

Impédance d'entrée 75 Ohm

AFC +/- 3 MHz

Démodulation Shaped QPSK

Taux de symbole 2 - 45 Mbaud/s, SCPC / MCPC

Inner FEC: Taux:1/2, 2/3, 3/4, 5/6, 7/8 (DVB specifications)

Démultiplexage selon ISO 13818-1

Entrée/boucle par le connecteur IEC 169-24, Femelle

Fréquence de chaînes : 50 - 870 MHz

Niveau de Signal d'entrée :-20 - 25dBm

Démodulation QAM

Constellation 16, 32, 64, 128 et 256 QAM

Taux de symbole d'entrée 7.252 Msps max.

DVB/T-Tuner (pluggable):

Entrée/boucle par le connecteur IEC 169-24, Femelle /Male

Fréquence de chaînes: VHF(174 ~ 230MHz), UHF(470 ~ 862MHz)

Niveau de Signal d'entrée: -78 - 20dBm

Alimentation antenna: 5V, max. 100mA

Démodulation: OFDM

Carrier Mode: 2k et 8k hierarchique / non-hierarchique

Constellation: QPSK, 16 et 64 QAM

Intervalle de garde: 1/4, 1/8, 1/16 et 1/32

Common-Interface:

Common-Interface Power Consumption max. 0,3A/5V

Video decoder:

Video Compression MPEG-2 and MPEG-1 compatible

Video Standard PAL G/ 25 Hz

Video Formats 4:3 / 16:9

Connecteur Interne HDD

Lecteur Compact Flash

LNB Alimentation et polarisation par tuner:

LNB Current 500mA max.; Protection court-circuit

LNB Voltage vertical < 14V sans charge, > 11,5V at 400mA LNB

Voltage horizontal < 20V sans charge, >17,3V at 400mA LNB

Interruption du Mode Veille

Compte la position du satellite actif:

DiSEqC 1.0/1.1/1.2 SAT POSITION / SAT OPTION

DiSEqC -

Consommation d'énergie:

ca. 6 W (Mode Mise en veille)

Voltage d'entree:

110/230V / 50/60 Hz AC +/- 15%

Spécificités physiques:

Température ambiente +15^ ... +35^

Humidité < 80%

Taille (W x D x H): 374 mm x 230 mm x 75 mm

Poids: 2,2 kg sans HDD

16. Contact & support d'information

Siège de la société (Headquarter?) & Distribution:

Dream-Multimedia

Vente et distribution par Visoduck Discount GmbH

Pierbusch 24-26

44536 Lünen

Germany

Numérodesdételephone desfournisseurs:

(Fournisseurs uniquement)

Tel.: +49 (0)180 - 368 43 98 - 000 (0,09€/min.)

Fax: +49 (0)180 - 368 43 98 - 001 (0,09€/min.)

Yououpouvezlesjoindreàceshoraires:

Lu - Ve. 09:00 - 12:00 et 13:00 - 15:00

Numéroes du service technique:

Tel.: +49 (0)180 - 368 43 99 - 777 (0,09€/min.)

Fax: +49 (0)180 - 368 43 99 - 778 (0,09€/min.)

Yououpouvezlejoindreaceshoraires:

Lu - Ve. 09:00 - 12:00 et 13:00 - 15:00

Fournisseurs & Prix:

E-Mail: [e-mail]

Support Technique :

E-Mail: [e-mail]

Website:

Support Software (images actuelles):

Weblink DM 7025: http://www.dm7025.de

17. Notes Copyright

© Dream-Multimedia 2006. Tous droits réservés.

Ce produit contient des dossiers qui sont distribués sous différentes licences, spécialement une Licence Open Source, la Licence GNU General Public. Vous pouvez partager des informations sur cette Licence dans les prochaines pages. Des notes supplémentaires sur la source code et sur les patches de la licence GPL peuvent être trouvées sur internet à l'adresse :
