Notice technique d'installation

Cylia AIR

Fabrication française

N° édition 10.113 Ref. notice : 1871595

Tableaux

T01 : Caractéristiques techniques. p.15 T02: Réglage des paramètres de fonctionnement. p.31 T03: Mode de chauffage. p.32 T04 : Lecture des entrées. p.35 T05 : Défauts et remèdes. p.40 T06 : Fonctionnement de Cylia en cas de déb ut. p.41 T07 : Données techniques agrément titre V. p.55 T08 : Liste des pièces détachées. p.45

Fig 01: Transport manuel. p.08 - Fig 02 : Résumé des positions de transport admises. p.09 Fig 03: Résumé des positions de transport NON admises. p.09 Fig 04 : Composants principaux. p.11 Fig 05 : Circuit pompe à chaleur. p.12 Fig 06 : Dimensions. p.13 Fig 07 : Dispositifs de sécurité. p.14 Fig 08 : Positionnement - vue de dessus -. p.17 Fig 09 : Positionnement - inclinaison -. p.17 Fig 10: Raccordement des entrées et sorties d'air - sans gaine -. p.18 Fig 11: Raccordement des entrées et sorties d'air - avec gaine - sur air extérieur - Autorise -. p.18 Fig 12 : Raccordement des entrées et sorties d'air - avec gaine - sur air extérieur - non autorisé -. p.18 Fig 13 : Raccordement des entrées et sorties d'air - avec gaine - sur l'air d'un local. p.19 Fig 14: Raccordement des entrées et sorties d'air - avec gaine - configuration mixte. p.19 Fig 15 : Dimensionnement des gaines. p.19 Fig 16 : Schéma d'installation hydraulique. p.21 Fig 17: Raccordement du conduit d'évacuation des condensats. p.22 Fig 18 : Raccordements électriques. p.23 Fig 19: Dépose du capot. p.24 Fig 20 : Autorisation de fonctionnement par contact externe. p.24 Fig 21: Dépose du capot. p.25 Fig 22 : Pilotage de la ventilation par contact externe. p.25 Fig 23 : Tableau de commande. p.28 Fig 24 : Courbe de correspondance des sondes NTC. p.42 Fig 25 : Principaux composants du chauffe-eau pompe à chaleur. p.50 Fig 26 : Schéma de principe électrique. p.51 Fig 27 : Schéma de câblage électrique. p.52 Fig 28 : Évolution du COP. p.54 Fig 29 : Temps de chauffe d'un ballon complet. p.54 Fig 30 : Liste des pièces détachées. p.44

Sommaire

1.1 - Remarques importantes 7 1.2 - Prescriptions / Consignes de sécurité 7 1.3 - Stockage et transport 8

1.3.1 - Remarques d'ordre général 8 1.3.2 - Transport en véhicule 8 1.3.3 - Transport au chariot élévateur 8 1.3.4 - Transport manuel 8

2 - PRESENTATION 11

2.1 - Remarques d'ordre général 11 2.2 - Les composants principaux 11 2.3 - Le circuit de la pompe à chaleur 12 2.4 - Dimensions 13 2.5 - Dispositifs de sécurité 14 2.6 - Caractéristiques techniques 15

3 - Installation 17

3.1 - Mise en place 17

3.1.1 - Air aspiré 17 3.1.2 - Positionnement 17

3.2 - Raccordement des entrées et sorties d'air 18

3.2.1 - Sans gaine 18 3.2.2 - Avec gaine 18 3.2.2.1 - Sur l'air extérieur 18 3.2.2.2 - Sur l'air d'un local 19 3.2.2.3 - Configuration mixte Air extérieur et Air d'un local 19

3.3 - Dimensionnement des gains 19

3.4 - Raccordement des canalisations d'eau 20

3.5 - Raccordements du conduit d'écoulement des condensats 22

3.6 - Raccordements électriques 23

3.6.1 - Fonctionnement heures pleines / heures creuses 23 3.6.2 - Pilotage de la ventilation par contrôle externe 25

3.7 - Mise en service de l'installation eau chaude sanitaire 26

4 - Mise en service et utilisation 27

4.1 - Tableau de commande 28 4.2 - Réglage de l'heure 28 4.3 - Réglement de la température d'eau désirée 29 4.4 - Départ en vacances 29 4.5 - Fonction TURBO (pour un fonctionnement en grand comport) 30 4.6 - Menu Installateur 31

4.6.1 - Réglage des paramètres de fonctionnement 31 4.6.1.1 -PAR.01 -Mode de chauffage- 32 4.6.1.2 - PAR.02 & PAR.03 -Programmation horaire- 32 4.6.1.3 - PAR.04 -Cycle anti-legionnellose- 33 4.6.1.4 - PAR.05 -Mode de ventilation 33 4.6.1.5 - PAR.06 -Vitesse de ventilation- 33 4.6.1.6 - PAR.09 -Décalage de la consigne d'appoint- 34 4.6.1.7 - PAR.10 -Température minimale 34

4.6.2 - Remise à zéro des paramètres 35

4.6.3 - Lecture des entrées 35

5 - Maintenance et depannage 37

5.1 - Généralités 37

5.2 - Circuit d'eau / Évacuations des condensats 37

5.3 - Circuit d'alimentation en air 38

5.4 Anode anticorrosion 38

5.5 - Défauts de fonctionnement 39

5.6 - Codes défauts 40

5.6.1 - Défauts et remèdes 40 5.6.2 - Fonctionnement de Cylia en cas de défaut 41

5.7 - Courbe de correspondance des sondes NTC 42

5.8 - Carnet de suivi / entretien 43 5.9 - Liste des pièces détachées 44

6 - Garantie 47

6.1 - Limites de garantie 48

6.1.1 - Généralités 48 6.1.2 - Cas (non limitatifs) d'exclusion de la garantie 48 6.1.2.1 - Usage 48 6.1.2.2 - Manutention 48 6.1.2.3 - Emplacement 48 6.1.2.4 - Raccordements électriques 49 6.1.2.5 - Raccordements hydrauliques 49 6.1.2.6 - Accessoires 49 6.1.2.7 - Entretien 49

7 - Annexes 50

7.1 - Principaux composants du chauffe-eau pompe à chaleur. 50

7.2 - Schéma de principe électrique 51

7.3 - Schéma de câblage électrique 52

7.4 - Courbes de performances 54

7.4.1 - Évolution du COP 54 7.4.2 - Temps de chauffe 54

7.5 - Données techniques agréément titre V. 55

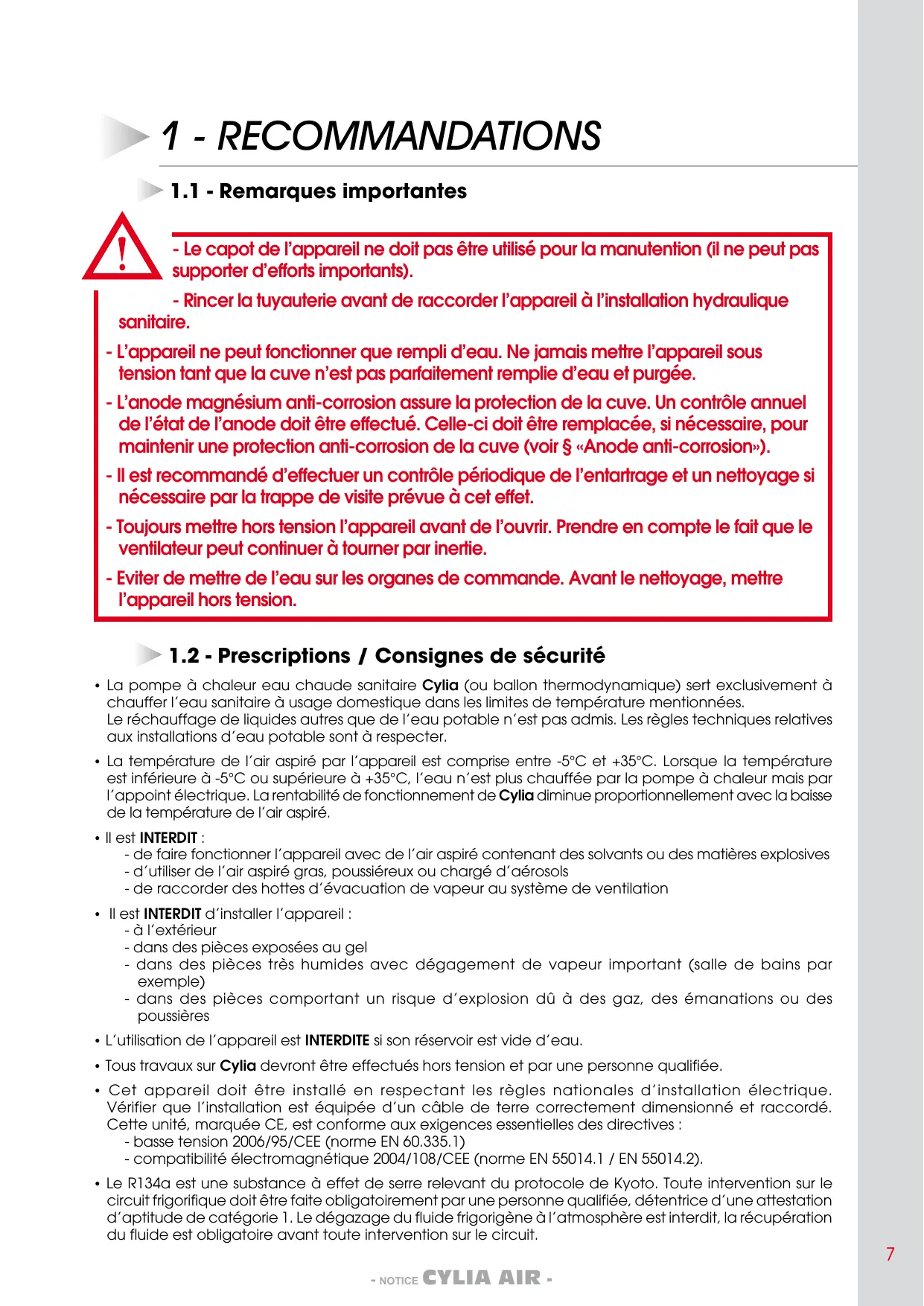

1.1 - Remarques importantes

• Le capot de l'appareil ne doit pas être utilisé pour la manutention (il ne peut pas supporter d'efforts importants).
• Rincer la tuyauterie avant de raccorder l'appareil à l'installation hydraulique sanitaire.
• L'appareil ne peut fonctionner que rempli d'eau. Ne jamais mettre l'appareil sous tension tant que la cuve n'est pas parfaitement remplie d'eau et purgé.
• L'anode en magnésium anti-corrosion assure la protection de la cuve. Un contrôle annuel de l'état de l'anode doit être effectué. Celle-ci doit être remplaçée, si nécessaire, pour une protection anti-corrosion de la cuve (voir § «Anode anti-corrosion»).
• Il est recommandé d'effectuer un contrôle périodique de l'entartrage et un nettoyage si nécessaire par la trappe de visite prévue à cet effet.
• Tout toujours mettre hors tension l'appareil avant de l'ouvrir. Prendre en compte le fait que le ventilateur peut continuer à tourner par inertie.
• Eviter de mettre de l'eau sur les organes de commande. Avant le nettoyage, mettre l'appareil hors tension.

1.2 - Prescriptions / consignes de sécurité

• La pompe à chaleur eau chaude sanitaire Cylla (ou ballon thermodynamique) sert exclusivement à chauffer l'eau sanitaire à usage domestique dans les limites de température mentionnées. Le rechauffage de liquides autres que de l'eau potable n'est pas admis. Les règles techniques relatives aux installations d'eau potable sont à respecter.
• La température de l'air aspié par l'appareil est comprise entre -5°C et +35°C. Lorsque la température est inférieure à -5°C ou supérieure à +35°C, l'eau n'est plus chauffée par la pompe à chaleur mais par l'appoint électrique. La rentabilité de fonctionnement de Cylla diminue proportionnellement avec la baisse de la température de l'air aspié.
• Il est interdit:
• de faire fonctionner l'appareil avec de l'air aspiré contenant des solvants ou des matières explosives - de ne pas utiliser de l'air aspiré gras, poussiéreux ou chargé d'aérosols
• de raccorder des housses d'évacuation de vapeur au système de ventilation
• Il est INTERDIT d'installer l'appareil :
• dans des pièces exposées au gel
• dans des pièces très humides avec dégagement de vapeur important (salle de bains par exemple)
• dans des pièces comportant un risque d'explosion dû à des gaz, des émanations ou des poussières

L'utilisation de l'appareil est INTERDITE si son réservoir est vide d'eau. - Tous travaux sur Cylia devront être effectués hors tension et par une personne qualifiée.

• Cet appareil doit être installé en respectant les rè âble de terre correctement dimensionné et raccordé. Cette unité, marquée CE, est conforme aux exigences essentielles des directives :
• basse tension 2006/95/CEE (norme EN 60.335.1)
• compatibilité électromagnétique 2004/108/CEE (norme EN 55014.1 / EN 55014.2).
• Le R134a est une substance à effet de serre relevant du protocole de Kyoto. Toute intervention sur le circuit frigorifique doit être faite obligatoirement par une personne qualifiée, détentrice d'une attestation d'aptitude de catégorie 1. Le dégazage du fluide frigorigène à l'atmosphère est interdit, la recupération du fluide est obligatoire avant toute intervention sur le circuit.

1.3 Stockage et transport

Les températures de transport et de stockage de Cylia admises sont de -20°C à +60°C.

1.3.1 - Remarques d'ordre général

Cylia doit être stocké et transporté emballé sur sa palette bois, à la verticale et vide de son eau. Sa faible hauteur de 1,80m avec palette (1,66m avec pieds) permet facilement de le transporter dans une camionnette.

>1.3.2 - Transport en véhicule

Sur de petits trajets, il peut être transporté à l'horizontal, couché sur le dos.

• Protégez l'appareil
• Ne pas se servir du capot pour la manutention
• Ne pas appuyer sur le capot lors du transport

>1.3.3 - Transport au chariot élévateur

Lors du transport avec un chariot élévateur avec fourche, Cylia doit rester monté sur la palette en bois.

Maintenir une vitesse d'élévation réduite, Cylia pouvant facilement perdre l'équilibre, il convient de l'arrimer pour éviter qu'il ne bascule.

Cylia est livré avec un sac de transport avec 4 poignées pour faciliter la manutention en position verticale par au moins 2 personnes.

Ce sac est réutilisable après transport.

Tenir le sac de transport hors de portée des enfants (risque d'étouffement)

Si l'appareil doit être couché sur le dos pour la manutention, se servir de la palette bois comme socle. Une 2ème ou 3ème personne peut aider au transport au moyen d'élingues ou de sangles (celles-ci peuvent entourer l'enveloppe du réservoir et être fixées aux raccords d'entrée et sortie d'eau de Cylia.

Résumé des positions de transport admises

Fig. 02 *: OK pour les descentes d'escalier et non pour le transport en véhicule

Résumé des positions de transport NON admises

Fig. 03

Le capot de l'appareil ne peut pas être utilisé pour la manutention (il ne peut pas supporter d'efforts importants)

S'il n'est pas possible d'éviter d'incliner ou de coucher l'appareil, attendre au moins 1h après avoir installé Cylia sur son emplacement définitif pour le mettre en route.

2.1 - Remarques d'ordre général

Cylia est composé d'un ballon d'eau chaude, des éléments du circuit frigorifique, du circuit d'air et du circuit d'eau, ainsi que de tous les dispositifs de commande, de réglage et de surveillance destinés au fonctionnement automatique.

Pour la production d'eau chaude, Cylia utilise la chaleur de l'air aspiré. Chaque appareil est équipé de série d'une résistance électrique blindée pour l'appoint (1,5 kW).

Une baisse de la température d'aspiration provoque une diminution de la performance de la pompe à chaleur et une prolongation de la durée de réchauffement de l'eau chaude sanitaire (voir Fig. 28 & Fig. 29 en annexe). Une sonde mesure la température de l'air aspiré directement en amont de l'évaporateur de la pompe à chaleur. Lorsque cette température descend en-dessous de la valeur limite de -5°C, l'eau n'est plus chauffée par la pompe à chaleur mais par l'appoint électrique.

Des gaines d'air flexibles isolées (DN 160, longueur max. 10 m aller +) peuvent être reliées aux brides de raccordement équipant Cylia. Pour assurer un fonctionnement efficace de la pompe à chaleur, il convient d'une manière générale d'éviter tout mélange entre entrée et sortie d'air. L'une des solutions possibles est l'utilisation d'un coude à la bouche de sortie.

2.2 - Les composants principaux

Fig. 04

2.3 - Le circuit de la pompe à chaleur

C'est un système fermé sous pression dans lequel le fluide frigorigène R134a sert de vecteur d'énergie.

L'évaporateur est un échangeur frigorifique qui va prélever des calories dans l'air. L'humidité de l'air ainsi se condense et forme de l'eau.

Le condenseur, enroulé aujourd'hui autour de la cuve, va chauffer l'eau chaude sanitaire à travers la paroi (évitant ainsi tout contact avec elle).

2.5 - Dispositifs de sécurité

Cylindres est équipé des dispositifs de sécurité suivants :

- Pressostat haute pression (HP)

Le pressostat haute pression protège la pompe à chaleur d'une pression trop importante du circuit frigorifique. En cas de pression trop élevée, le pressostat actionne l'arrêt de la pompe à chaleur. Un redémarrage de la pompe à chaleur se produit automatiquement lors que la pression du circuit frigorifique est retombée.

Cette sécurité peut se déclencher si le chauffe-eau a été mis en fonctionnement sans eau.

- Thermostat limiteur de sécurité (LTS) de l'appoint électrique

Le thermostat limiteur de sécurité protège l'installation de production d'eau chaude contre toute augmentation anormale de la température.

Un dépassement de la température (fixée à 85°C) déclenche l'arrêt de l'appoint électrique. Le réenclenchement de l'appoint électrique n'est possible que lorsque la température de l'eau chaude est retombée en dessous de 75°C et que le thermostat limiteur de sécurité a été réarmé (par des personnes qualifiées uniquement).

2.6 - Caractéristiques techniques

	Cylia
Construction	sans échangeur intégré
Jaquette	PVC + film PE 5 mm, déhoussable, gris RAL 9006
Isolant	mousse PU 45 mm
Volume nominal	300 L
Matériaux	acier émaillé
Protection	anode magnésium
Pression maximale de service	7 bar
Dimensions	Ø 700 mm x H 1622 (avec pieds 25 mm hors buse 40 mm)
Poids sans eau	135 kg
Alimentation électrique	230V - 50Hz - 16A
Disjoncteur (courbe B)	16 A
Fluide frigorigène	R134a - 0,95 kg
Température ECS* avec PAC*	15 à 60 °C
Température air	- 5 à + 35 °C
Niveau de pression sonore en vitesse 1 / vitesse 2 (1)	36 dB(A) à 2m
Débit d'air	vitesse 1 : 300 m³/hvitesse 2 : 450 m³/h
Longueur max. conduit d'air (Ø 160 mm)	10 m total aspiration + évacuation
Diamètre raccordement conduite d'air (aspiration + évacuation)	160 mm
Débit des condensats	0,3 L / h
Diamètre raccordement EFS* et ECS*	M 3/4"
Diamètre raccordement recyclage ECS*	M 3/4"
Puisance appointélectronique intégré(sécurité=85°C)	1500 W
Puisance maxi absorbée par la PAC* pour une eau à 60°C	700 W
Puisance maxi restituee par la PAC* pour une eau à 45°C	1650 W
COP* selon EN 255-3 avec air à 15°C	3,7
Quantité d'eau mixée à 40°C	440 L
Consommation d'entretien à 50°C	Qpr = 0,9kWh / 24h

(1): gainé avec conduite d'aspiration et de refoulement ECS = Eau Chaude Sanitaire EFS = Eau Froide Sanitaire PAC = Pompe à chaleur COP = Coefficient de performance

T01

>3.1.1 Air aspiré

• Cylia ne doit pas être installé en extérieur.
• Cylia doit être installé dans une pièce à l'abri du gel. En outre, la température de l'air aspiré doit se situer dans une plage comprise entre -5°C et +35°C. Lorsque la température est inférieure à -5°C ou supérieure à +35°C, l'eau n'est plus chauffée par la pompe à chaleur mais par l'appoint électrique.
• Il est recommandé de veiller à ce que la pièce dans laquelle l'air est aspiré ou évacué soit bien isolée des pièces avoisinantes chauffées.
• L'air aspiré ne doit pas être trop pollué ni contenir trop de poussières.
• L'air aspiré ne doit pas provenir d'un local chauffé.
• L'appareil ne doit pas être placé dans une pièce comptant un risque d'explosion du à des gaz, des vapeurs ou des poussières et aspirer de l'air dans des pièces comptant de tels risques.

3.1.2 - Positionnement

• Pour assurer un fonctionnement normal de Cylia et faciliter les travaux de maintenance, il convient de respecter une distance minimum de 0,6m aujourd'hui.

L'installation dans une pièce inférieure à 20 m² nécessite un gainage pour l'air évacué et aspiré

Vue de dessus Fig. 08

• Positionner Cylia et régler les pieds de façon à ce qu'il soit d'aplomb. Une légère pente vers la droite de l'appareil (1° maxi) est acceptable, l'évacuation des condensats étant située sur la droite de l'appareil.
• La résistance au poids du sol doit être suffisante (poids Cylia rempli d'eau = 440kg environ).

Serrer alors les contre-écrous des pieds de l'appareil.

NON

OK Fig. 09

3.2.1 - Sans gaine

Monté sans gaine, Cylia doit être installé dans un local non chauffé (de 20m² minimum) isolé des pièces voisines chauffées.

Local supérieur à 20m² non chauffé. Fig. 10

• Si la hauteur libre sous plafond est inférieure à 60cm au-dessus du chauffe-eau, il est recommandé d'installer un coude à la sortie d'air et de l'orienter vers l'arrière ou sur les côtés.
• Cylla permet la récupération de la chaleur provenant du sol d'un local non chauffé, semi-enterré tels que l'atelier ou le garage.
• Cylla permet la déshumidification et le rafraîchissement de pièces telles que les bunderies ou celliers. Cylla permet la déshumidification et le rafraîchissement de pièces telles que les bûnderies ou celliers.

3.2.2 - Avec gaine

En cas de raccordement sur gaine, il est nécessaire de programmer la ventilation en vitesse 2 (voir § «PAR.05 - Mode de ventilation »)

3.2.2.1 - Sur l'air extérieur

La pompe à chaleur peut fonctionner sur une large plage de température d'air (de -5°C à 35°C). Cylia préleve des calories sur l'air extérieur.

Il faut éviter un gainage partiel (une seule gaine), sur l'air extérieur, l'hiver, cela peut entraîner un rafraîchissement important du local.

Fig. 11

Fig. 12

3.2.2.2 - Sur l'air d'un local

Le raccordement sur le vide sanitaire ou le grenier est possible. Attention : si l'isoation est insuffisante avec les pièces mitoyennes chauffées, il y a un risque d'accentuer les déperditions de chaleur.

Cylia permet la déshumidification et le rafraîchissement de pièces telles que la buanderie ou le cellier.

Air extérieur Fig. 13

3.2.2.3 - Configuration mixte air extérieur et air d'un local

En installant un volet de dérivation (non fourni), il est possible d'aspirer l'air à l'extérieur pendant la période d'établissement lorsque l'air est plus chaud et basculer sur l'air intérieur d'un local non chauffé pendant l'hiver.

Fig. 14

3.3 - Dimensionnement des gains

Le raccordement de Cylia doit être effectué au moyen de conduites d'air isolées de diamètre nominal 160mm.

On peut raccorder les gains soit du côté aspiration, soit du côté évacuation, soit des 2 côtés.

La longueur totale des gains ne doit pas dépasser 10m (1 coude est équivalent à 1m). Des coudes PVC ∅160 permettent d'orienter à la position des gains raccordées à l'appareil.

(2)

(1) : Coude 90°C - 0160 (Réf. 710133) (2) : Gaine flexible isolée Ø160, lg 10m (Réf. 710137) Silencieux flexible avec manchon Ø160 (Réf. 710136)

Fig. 15

3.4 - Raccordement des canalisations d'eau

• Installer obligatoirement un groupe de sécurité neuf (non fourni) taré à 7 bar sur l'alimentation en eau froide sanitaire de l'appareil. Nous préconisons des groupes de type à membrane. Ce groupe de sécurité avec marquage NF doit être conforme aux normes nationales en vigueur (NFD 36-401). Le groupe de sécurité doit être monté le plus près possible de l'entrée d'eau froide de l'appareil et le passage de l'eau ne doit jamais être entravé par chaque accessoire (vanne, réducteur de pression etc...)
• La sortie de vidange du groupe de sécurité doit être dimensionnée suivant les prescriptions du DTU et ne doit jamais être obstruée. Elle doit être raccordée, par l'intermédiaire d'un entonnoir permettant une garde à l'air libre de 20mm minimum, à une tuyauterie d'évacuation verticale d'un diamètre au moins égal à la tuyauterie de raccordement de l'appareil.
• La sortie de vidange du groupe de sécurité doit être installée dans une ambiance maintenue hors-gel et en pente vers le bas.
• Si la pression d'alimentation en eau froide sanitaire est supérieure à 5 bar, installer un réducteur de pression en amont du groupe de sécurité au départ de l'installation générale (une pression de 4 à 5 bar est recommandée).
• Il est conseillé d'installer un robinet d'arrêt en avant du groupe de sécurité.
• Dans le cas d'installations équipées :
• de tuyaux de faible diamètre
• de robinet à plaquette céramique

Il est nécessaire d'installer, le plus près possible des robinets, des vannes de type «anti-bélier» ou un vase d'expansion sanitaire adapté à l'installation.

• Pour le circuit d'eau chaude sanitaire, utiliser les matériaux suivants :
• cuivre
• acier inoxydable
• laifton
• matériau plastique

En fonction des matériaux utilisés dans le circuit d'eau chaude, des incompatibilités peuvent produire des dégâts dus à la corrosion.

En conséquence, le raccordement de l'appareil aux canalisations d'eau chaude sanitaire en cuivre doit obligatoirement être effectué par l'intermédiaire d'un raccord en fonte ou en acier ou à l'aide de raccords dielectriques (non fournis) permettant d'éviter tout pont galvanique fer/cuivre.

• Bien rincer la tuyauterie d'alimentation avant de raccorder l'appareil à l'installation sanitaire afin de ne pas introduire dans l'appareil des particules métalliques ou autres.
• Respecter les normes en vigueur dans le pays d'utilisation, notamment en ce qui concerne les conditions sanitaires et les conditions de sécurité de pression.
• La température maximale d'eau chaude sanitaire aux points d'utilisation ne doit jamais dépasser 50°C pour la toilette et 60°C pour les autres usages. Installer des mitigeurs thermostatiques adéquats pour éviter tout risque de brûlures.
• Dans les régions où l'eau est très calcaire (TH>20°F), il est recommendé deTRAitter l'eau avec un adoucisseur. L'eau adoucie doit rester conforme aux critères définis par le DTU 60-1 (TH>12°F).
• Dans tous les cas, eau adoucie ou non, celle-ci doit être conforme aux critères définis par le DTU 60-1 additif n°4 eau chaude concernant :
• les taux de chlorure
• la résistivité (comprise entre 2200 et 4500 ohm/cm)
• 12^ F< TH< 30^ F

La garantie ne pourra pas s'appliquer si, en cas d'incident, ces points ont été négligés ou si une qualité d'eau n'a pas permis le traitement correct dans le cadre de la législation.

Fig. 16

1. Robinet d'arrêt
2. Pompe de recyclage ECS
3. Réducteur de pression
4. Écoulement siphon
5. Clapet anti-retour
6. Vase d'expansion sanitaire
7. Manchon dielectrique isolant (non fourni)
8. Mitigeur thermostatique
9. Groupe de sécurité à membrane (non foumi)
10. Vanne de vidange

• Recyclage ECS* : afin d'économiser de l'énergie, il est recommandé de recourir au recyclage ECS. Lorsqu'une conduite de recirculation est raccordée au système de distribution d'eau chaude, prévoir une possibilité de fermeture (vanne ou autre élément de robinetterie) afin de limiter les pertes d'énergie inutiles. Le branchement de la conduite de recirculation est réalisé en fonction des besoins (commande par minutes).
• Écoulement des condensats (cf. § «Raccordement du conduit d'écoulement des condensats»)

3.5 - Raccordement du conduit d'écoulement des condensats

Le flexible d'évacuation des condensats est ramené sur la face arrière de l'appareil. Il doit être monté de telle sorte que les condensats (formés lors du fonctionnement de la pompe à chaleur) puissent s'écouler librement (débit maximum 0,7 L/h).

Raccorder le flexible d'évacuation des condensats de diamètre 12/16mm au réseau d'évacuation sur un siphon d'écoulement.

• Le tube des condensats doit déboucher à l'air libre dans le siphon,
• Ne pas raccorder sur une tétine,
• Ne pas couder le flexible,
• Maintenir le flexible vertical et ouvert vers le bas.

Fig. 17

3.6 - Raccordements électriques

Il n'est pas nécessaire de démonter le capot supérieur pour raccorder électriquement Cylla.

Cylla est livrée avec une sortie câble d'alimentation de 2,50m à l'arrête de l'appareil.

L'alimentation s'effectue en 230V monophasé + terre.

Fig. 18

L'appareil est polarisé, respecter la polarité :

• Fil marron = Phase 230V
• Fil bleu = Neutre
• Fil Vert/jaune = Terre

La mise à la terre est obligatoire

L'alimentation électrique doit être conforme à la réglementation en vigueur dans le pays d'installation ainsi qu'à la norme NFC 15-100.

Protégez l'appareil avec :

• un disjoncteur omnipolaire 16A avec ouverture des contacts d'au moins 3 mm.
• une protection par disjoncteur 16A avec différentiel 30mA

3.6.1 - Fonctionnement heures pleines / heures creuses

En cas d'utilisation d'eau chaude sanitaire importante et lorsque l'appareil fonctionne avec une basse température d'air, le temps de chauffe est supérieur à 8h (voir Fig.28 & Fig.29 en annexe). Il est recommandé d'adapter la plage de fonctionnement hors d'heure en fonction des usages.

Il est possible de programmer une plage horaire de fonctionnement (par exemple pendant 8 heures creuses). Cette programmation peut se faire facilement par le régulateur en fonction (voir § 4.6.1.2) ou en raccordant 2 fils depuis le contact EDF de votre compteur électrique.

Dans ce cas, le raccordement d'un «contact sec» provenant du signal heures creuses EDF interdit le fonctionnement de la pompe à chaleur et de l'appoint électrique en heures pleines.

Cylia peut respecter les plages de fonctionnement données à la fois par son régulateur interne ou par un ordre externe (EDF).

• Contact ouvert = Interdiction de fonctionnement
• Contact fermé = Autorisation de fonctionnement

Seul un raccordement externe, de type «contact sec», sans tension est autorisé.

• Cylla dispose également d'une programmation hors service interne (voir § «Programmation hors service»).
• Par défaut, le contact externe EDF est branché.

Raccordement pour l'autorisation de fonctionnement par contact externe :

Pour accéder aux raccordements électriques, retirer le capot et sa virole.

REMARQUE: le couvercle supérieur et la virole forment un ensemble qu'il ne faut pas désolidariser.

• Déposer le capot de l'appareil en desserrant les vis (a) de fixation de la virole au niveau de la ceinture basse.

• Faire passer un câble 2 fils 0.75mm² avec embouts métalliques par un presse-étoupe libre à l'arrière de l'appareil, et ramener l'extrémité du câble au niveau de la carte électronique. L'autre extrémité du câble doit être raccordée au contact EDF.
• Retirer le capot noir de protection de la carte électronique.
• Introduire le câble 2 fils par un passe-fil du boîtier de la carte électronique.
• Raccorder le cable 2 fils sur l'entrée de la carte électronique repérée «Entrée 3» de la carte électronique en ayant au préalable retiré le pont rouge existant.

Ne pas oublier de remettre le capot de protection de la carte électronique

Entree 3

Fig. 20

Ne pas renvoyer de phase ou de signal tension sur l'entrée «Autorisation de fonctionnement» (Entrée 3). Ne raccorder qu'un CONTACT SEC.

3.6.2 - Pilotage de la ventilation par contact externe

Cylia peut être utilisé pour ventiler une pièce en permanence si le cycle de chauffe est terminé.

En particulier, cette ventilation peut servir à renouveler l'air d'un local. Dans ce cas, le raccordement d'un hygrostat permet de déclencher le fonctionnement du ventilateur seul en fonction du taux d'humidité du local.

• Contact ouvert = Le ventilateur ne fonctionne pas
• Contact fermé = Le ventilateur fonctionne

Dans tous les cas, si la pompe à chaleur se met en route, le ventilateur fonctionne.

Raccordement pour le pilotage de la ventilation :

Pour accéder aux raccordements électriques, retirer le capot et sa virole.

REMARQUE: le couvercle supérieur et la virole forment un ensemble qu'il ne faut pas désolidariser.

• Déposer le capot de l'appareil en retirant les vis (a) de fixation de la virole au niveau de la ceinture.
• Faire passer un câble 2 fils 0.75mm² avec embouts métal par un presse-étoupe libre à l'arrière de l'appareil, et ramener l'extrémité du câble au niveau de la carte électronique. L'autre extrémité du câble doit être raccordée à l'hygrostat (ou autre contact sec externe).
• Retirer le capot noir de protection de la carte électronique.
• Introduire le câble 2 fils par un passage-fil du boîtier de la carte électronique.
• Raccorder le cable 2 fils sur l'entrée de la carte électronique repérée «Entrée 2» de la carte électronique.
• Paramétrer le régulateur en mode «Ventilation avec pilotage par contrôle externe» («PAR.05» réglé sur le mode 3 - voir § «PAR.05 - Mode de ventilation»).

Ne pas oublier de remettre le capot de protection de la carte électronique

Entree 2

Fig. 22

Ne pas renvoyer de phase ou de signal tension sur l'entrée «pilotage ventilation» (Entrée 2). Ne raccorder qu'un CONTACT SEC.

Cylindre ne doit jamais être mis en fonctionnement sans eau

• Les montages effectués sur les circuits d'eau et d'air ainsi que sur les installations électriques doivent être réalisés en conformité avec la réglementation en vigueur par une personne qualifiée.
• Remplir l'appareil en eau.
• Purger le circuit d'eau chaude (ouvrir les robinets d'eau chaude aux points de purgege supérieur jusqu'à échappement complet de l'air).
• Vérifier l'étanchéité de la totalité du circuit.
• Mettre l'appareil sous tension.

Les essais à l'air sont interdits

car dangereux (risques d'éclatement des réservoirs)

et destructifs (détérioration des joints, étanchéité, etc...)

4 - Mise en service et utilisation

Cylia fonctionne prioritairement avec la pompe à chaleur tant que la température de l'air aspiré reste dans la plage autorisée de -5°C à +35°C. En dehors de cette plage, l'appoint électrique assure le chauffage de l'eau chaude sanitaire.

La température d'eau chaude sanitaire fournie par la pompe à chaleur est réglable jusqu'à 60°C. En fonction du volume d'eau consommée et pour réaliser encore plus d'économies, il est conseillé de limiter la température d'eau chaude sanitaire à une valeur plus basse (par exemple 50°C).

Occasionnellement, un dégivrage peut se produire. Si la température de l'air aspiré est suffisante, le dégivrage s'effectue par simple ventilation. Si cette température est trop basse, le dégivrage est réalisé à l'aide du compresseur pour faire fondre le givre.

Le débit de ventilation est modulant en fonction de la température d'air aspiré. La variation de vitesse du ventilateur est automatique pour un niveau sonore réduit et l'optimisation du coefficient de performance.

Cylia possède une fonction ventilation (paramètre PARD05). En plus de son fonctionnement normal associé à la pompe à chaleur, le ventilateur peut être en marche permanente ou marche commandée par un contact externe, pour ventiler un local (voir § «PARD05 -mode de ventilation»).

En cas de consommation d'eau chaude sanitaire importante, Cylia possède une fonction Turbo qui augmente la puissance de chauffage lorsqu'il ne reste plus que 1/3 du volume du réservoir au-dessus de 38°C (voir § «PAR10 -température minimale»).

En cas de besoin ponctuellement important d'eau chaude sanitaire, Cylia possède une fonction «Turbo» (déclenchée par l'utilisateur) qui assure le chauffage rapide de l'eau jusqu'à la température souhaitée (par exemple: 50°C) à l'aide de la pompe à chaleur et de l'appoint électrique. Cette fonction est désactivée lors que la consigne est atteinte (par ex: 50°C).

Vérifier périodiquement l'absence d'alarme (en cas d'alarme, reportez-vous au § «Message d'erreur»).

Signification des pictogrammes :

Compresseur en fonctionnement 1 2..... Ventilateur en fonctionnement (vitesse 1 ou 2)...... Dégivrage en cours Appareil électrique en fonctionnement

Eau chaude sanitaire en demande Mode Éco en cours (par programmation hors-heure ou par contact externe) Mode Vacances en cours

4.2 - Réglage de l'heure

• Accès direct par appui sur «Réglage horloge»

• Appuyer sur la molette pour accéder aux réglages des heures

• Tourner la molette pour régler l'heure. Appuyer sur la molette pour valider et accéder au réglage des minutes.

• Tourner la molette pour régler les minutes. Appuyer sur la molette pour valider.
• Le réglage de l'heure est terminé, le retour à l'écran initial est automatique.

4.3 - Réglage de la température d'eau désirée

• Accès direct par appui sur «Menu»,
• Tourner la molette pour faire défiler les CHOIX du menu :

TEMP. EAU

• Appuyer sur la molette pour accéder au réglage de la température.

T. EAU 50°C

Par défaut, la consigne est fixée à 50°C

• Tourner la molette pour changer la consigne. Appuyer sur la molette pour valider.

Appuyer sur menu pour revenir à l'écran initial.

Notice

Afin de tirer le meilleur parti de la pompe à chaleur, il est recommandé de ne pas fixer la consigne de température d'eau trop haute si les besoins ne sont pas importants.

4.4 - Départ en vacances

La fonction « VACANCES » permet de mettre en veille l'appareil en conservant la fonction hors-gel active. Cette fonction est programmable pour une durée de 1 à 99 jours. Elle est effective après la validation du nombre de jours.

• Accès direct par appui sur «Menu»,
• Tourner la molette pour faire défiler les CHOIX du menu :

VACANCES

Appuyer sur la molette pour acceder au réglage «VRCANCES»

RET. VACAN.

• Tourner la molette pour incrémenter le nombre de jours de vacances.
• Appuyer sur la molette pour valider.

Appuyer sur menu pour revenir à l'écran initial.

La fonction «VACANCES» prend fin automatiquement à la même heure lorsque ce nombre de jours s'est écoulé. Pendant toute la durée des vacances, Cylia affiche «RET. VACAN.» (Retour vacances) avec le décompte des jours.

Notice

Un cycle anti-légionnellose à 60°C est automatiquement activé à chaque retour de vacances

4.5 - Fonction TURBO (pour un fonctionnement occasionnel en grand confort)

La fonction « TURBO » est un forçage temporaire de l'appoint électrique et de la pompe à chaleur en fonctionnement simultané pour accélérer la montée en température sur un cycle de chauffe.

Le symbole «appoint électrique» est alors clignotant.

• Accès direct par appui sur «Menu»,
• Tourner la molette pour faire défiler les CHOIX du menu :

Appuyer sur la molette pour accéder au réglage «TURBO»

TURBO OUI

• Tourner la molette pour voir apparaitre «DUI ». Appuyer sur la molette pour valider.

Appuyer sur menu pour revenir à l'écran initial.

La fonction «TURBO» est désactivée automatiquement lorsque la température de consigne sanitaire est atteinte (fin du cycle de chauffe).

Notice

La fonction «TURBO» déroge temporairement à la programmation horaire.

4.6 - Menu installateur

Selon les configurations d'installation, il est nécessaire d'ajuster certains paramètres pour optimiser le fonctionnement de votre Cylia.

Accès au menu installateur :

Appuyer sur la touche «Menu» - Tourner la molette jusqu'à ce que l'écran affiche «MENU. INSTA.» Appuyer sur la touche «Réglage horloge»

Puis la touche «Menu»

• Les maintenir simultanément appuyées pendant 3 sec. jusqu'à apparition de «REGL. PARAM.»

REGL. PARAM.

Pour régler les paramètres d'installation

RAZ. PARAM.

Pour un retour aux réglages par défaut

Pour afficher les températures des différentes sondes et entrées

REGL. PARAM.

Appuyer sur la molette pour accéder aux paramètres - Tourner la molette pour faire défiler les paramètres Appuyer sur «Menu» pour revenir au niveau précédent (menu installateur)

Paramètre	Désignation	Unité	Plage	Réglage usine
PAR.01	Mode deCHAuffage	-	3 ou 6	3
PAR.02	Heure début autorisation marche	h : min	00:00 à 24:00	00:00
PAR.03	Heure fin autorisation marche	h : min	00:00 à 24:00	24:00
PAR.04	Intervalle des cycles anti-légionnellose	jours	0 à 99	0
PAR.05	Mode de ventilation	-	1, 2 ou 3	1
PAR.06	Vitesse de ventilation	-	1 ou 2	1
PAR.09	Décalage température d'appoint	°C	-10 à +10	0
PAR.10	Activation appoint température mini	-	0 ou 1	0

T02

4.6.1.1 -PAR.01-mode de chauffage-

Le paramètre 01 permet de forcer le fonctionnement sur l'appoint électrique seul.

PAR.01 3

Appuyer sur la molette pour accéder au réglage -Mode de chauffage- - Réglage usine: 3 (pompe à chaleur)

REG.01 3

• Tourner la molette pour sélectionner le mode 3 ou 6. Appuyer sur la molette pour valider.

T03

Paramètre	Mode	Signification
PAR.01	3 réglage d'usine	Fonctionnement de : la pompe à chaleur et de l'appoint électrique
	6	Fonctionnement de : de l'appoint électrique seul

Pour sortir : 1er appui sur «Menu» = à l'écran «REGL. PARAM.»

2ème appui sur «Menu» = retour à l'écran «MENU. INSTA.»

3ème appui sur «Menu» = à l'écran initial

4.6.1.2 - PAR.02 & par.03 - programmation horsaire-

La programmation horaire a la même fonction que le contact EDF (raccordement externe, exemple : heures pleines/heures creuses).

Elle permet d'établir des plages autorisant le fonctionnement de Cylia (par exemple : uniquement pendant les heures de tarif réduit).

Le temps de réchauffage de l'eau augmente lorsque la température d'air diminue. Si Cylia est gainé sur l'air extérieur, il est recommandé de ne pas réduire la plage de fonctionnement autorisée en-dessous de 12h (par exemple 22h00, 10h00). Voir Fig.28 & Fig.29 en annexe.

La plage horsaire d'autorisation est de 24h (début à 00h00, fin à 24h00).

PAR.02 00:0

• Appuyer sur la molette pour accéder au réglage de l'heure de début d'autorisation.

REG.02 00:00H

Réglage usine: 00:00

PAR.03 24:00H

• Tournier la molette pour modifier l'heure par pas de 15min. Appuyer sur la molette pour valider.

REG.03 24:00H

• Tourner la molette pour passer au paramètre suivant. PAR.03 Réglage usine : 24:00
• Appuyer sur la molette pour accéder au réglage de l'heure de fin d'autorisation
• Tournier la molette pour modifier l'heure par pas de 15min. Appuyer sur la molette pour valider.

Example :

Réglage pour un fonctionnement entre 22h et 10h le lendemain : PAR.02 = 22:00 et PAR.03 = 10:00

Pour sortir : 1er appui sur «Menu» = à l'écran «REGL. PARAM.»

2ème appui sur «Menu» = retour à l'écran «MENU. INSTA.»

3ème appui sur «Menu» = à l'écran initial

4.6.1.3 - Par. O4-CYCLE anti-légionnellose-

Le paramètre 04 permet de régler l'intervalle entre deux cycles d'anti-légionnellose.

Appuyer sur la molette pour accéder au réglage du cycle anti-légionnellose - Réglement usine:

Pas de cycle anti-légionnellose, sauf au retour des vacances et en sortie de période hors-gel de plus de 3 jours.

• Réglage d'un cycle périodique :
• Tourner la molette pour modifier le nombre de jours. Appuyer sur la molette pour valider

PARR.04 = 8, le cycle anti-légionnellose se fait tous les huit jours à 22h.

Lors du cycle anti-légionnellose, la température de l'eau est portée à 60°C par la pompe à chaleur.

Si la consigne d'eau chaude sanitaire est déjà réglée à 60°C (voir «Réglage de la température de l'eau»), alors il n'y aura pas de cycle anti-légionnellose puisque celui-ci est permanent.

Notice

Si un cycle est interrompu par une période d'interdiction de l'appoint (signal EDF ou plage horaire programmée), il est relancé à la prochaine période d'autorisation.

Pour sortir : 1er appui sur «Menu» = à l'écran «REGL. PARAM.»

2ème appui sur «Menu» = retour à l'écran «MENU. INSTA.» 3ème appui sur «Menu» = retour à l'écran initial

4.6.1.4 - Par.05 - mode de ventilation -

• Appuyer sur la molette pour accéder au réglage -Mode de ventilation- Réglage usine: 1
• Tourner la molette pour modifier le mode. Mode 1: Ventilation uniquement pendant le chauffage de l'eau Mode 2: Ventilation permanente
• Mode 3: Ventilation pendant le chauffage de l'eau et ventilation pilotée par contrôle externe (hygrostat par exemple) Appuyer sur la molette pour valider

4.6.1.5 - Par.06 - vitesse de ventilation-

• Appuyer sur la molette pour accéder au réglage -Vitesse de ventilation- Réglage usine: 1
• Tourner la molette pour modifier le mode.
• Mode 1: Dans ce mode, la vitesse varie automatiquement lorsque la température de l'air diminue. Mode 2: Fonctionnement avec gains d'air

ou forçage manuel du ventilateur pour une vitesse maximale

Appuyer sur la molette pour valider

Pour sortir :

1er appui sur «Menu» = retour à l'écran «REGL. PARAM.»

2ème appui sur «Menu» = à l'écran «MENU. INSTA.»

3ème appui sur «Menu» = à l'écran initial

Le paramétrage en vitesse

2 est OBLIGATOIRE lorsque

Cylia est raccordé à des gaind'air

4.6.1.6 - Par.09-décalage de la consigne d'appoint-

La consigne d'enclenchement de l'appoint électrique peut être décalée (en + ou en -) par rapport à la consigne de confort par l'utilisateur (par exemple 55°C).

Si la température de l'air est hors plage de fonctionnement (<-5°C ou >+35°C), la pompe à chaleur ne peut pas fonctionner, c'est l'appoint électrique qui prend alors automatiquement la relève.

Comme cet appoint est plus consommateur d'énergie que la pompe à chaleur, et pour réaliser des économies, il peut être définie une température de consigne d'eau chaude sanitaire plus basse pour celui-ci (par exemple : PAR.09 = -5°C, la consigne devient alors 55°C - 5°C = 50°C).

En revanche, comme l'appoint électrique ne chauffe que la partie supérieure du ballon, si la consommation d'eau chaude est importante, il peut être nécessaire de définir une température plus haute pour l'appoint électrique (par exemple : PAR.09 = +10°C, la consigne devient alors 55°C + 10°C = 65°C). La température de consigne de l'appoint électrique ne peut, en aucun cas, dépasser 65°C.

PAR.09

0°c

• Appuyer sur la molette pour accéder au réglage -Décalage de la consigne d'appoint-
• Réglage usine: 0

REG.09

10°c

• Tourner la molette pour modifier le décalage (entre -10 et +10). Appuyer sur la molette pour valider

Example

Pour sortir : 1er appui sur «Menu» = à l'écran «REGL. PARAM.»

2ème appui sur «Menu» = retour à l'écran «MENU. INSTA.»

3ème appui sur «Menu» = à l'écran initial

4.6.1.7 - Par. 10 - fonction comfort

Il est possible d'autoriser le fonctionnement de l'appoint électrique en même temps que la pompe à chaleur pour éviter que l'eau ne descende en dessous d'une température de confort minimale de 38°C. L'appoint électrique se mettra alors en marche jusqu'à remonter l'eau à 43°C puis s'arrêtera et la pompe à chaleur terminera le chauffage complet du ballon.

PAR.10

NON

Appuyer sur la molette pour accéder au réglage - température minimale - Réglage usine : NON

REG.10

0ui

• Tourner la molette pour modifier ce réglage Appuyer sur la molette pour valider

Example

Notice

La fonction «Confort» n'est active que dans la plage horsaire autorisée.

Pour sortir : 1er appui sur «Menu» = à l'écran «REGL. PARAM.»

2ème appui sur «Menu» = retour à l'écran «MENU. INSTA.»

3ème appui sur «Menu» = à l'écran initial

Accès au menu installateur :

Appuyer sur la touche «Menu» - Tourner la molette jusqu'à ce que l'écran affiche « MENU. INSTA » Appuyer sur la touche «Réglage horloge» Puis la touche «Menu» - Les maintenir simultanément appuyées pendant 3 sec. jusqu'à apparition de «REGL. PARAM.» - Tourner la molette pour sélectionner «RAZ. PARAM.»

RAZ. PARAM.

• Appuyer sur la molette pour accéder à la remise à zéro des paramètres

RAZ. PARAM. NON

• Tourner la molette pour sélectionner OUI ou NON. Appuyer sur la molette pour valider.

4.6.3 - Lecture des entretiens

Accès au menu Installateur : même procédure que décrite dans le paragraphe précédent.

Le menu «Lecture des entrées» permet de connaître, en temps réel, les différentes informations données par les sondes et capteurs

AFF. TEMP

Appuyer sur la molette pour lire la valeur des entrées de Cylla

T04

Affichage	Désignation	Repère sur Carte Electronique
TEAU BAS	Température d'eau chaude sanitaire en partie basse du gallon	Sonde n°4
TAIR AMB.	Température de l'air ambiant (air aspiré)	Sonde n°1
T.BATT.	Température de batterie (dégivrage)	Sonde n°2
ENT.HP	Entrée pressostat haute pression (0 = contact ouvert ; 1 = contact fermé)	Entrée n°1
ENT.HYG	Entrée hygrostat (0 = contact ouvert ; 1 = contact fermé)	Entrée n°2

Notice

La température qui s'affiche en permanence sur l'écran est celle de l'eau sanitaire en partie supérieure du ballon (sonde n°3)

5 - Maintenance et depannage

Toute intervention sur le circuit frigorifique doit être faite obligatoirement par une personne qualifiée, détentrice d'une attestation d'aptitude de catégorie 1. Le dégazage du fluide frigorigène à l'atmosphère est interdit. La récupération du fluide est obligatoire avant toute intervention sur le circuit.

• Mettre hors tension Cylia avant de l'ouvrir.
• Attendre l'arrêt total du ventilateur, avant toute intervention.

5.1 - Généralités

Il convient, après la mise en service et après plusieurs jours, de vérifier que le système d'eau est bien étanche et que l'évacuation des condensats se fait correctement.

Pour conserver les performances, il est conseillé de procéder à un contrôle de l'appareil par un professionnel agréé tous les deux ans.

Notice

En cas de maintenance ou de mise hors service de Cylia, respecter les consignes de protection de l'environnement en matière de récupération, de recyclage et d'élimination des consommables et des composants.

Ne pas mettre d'eau sur les organes de commande.

5.2 - Circuit d'eau / évacuation des condensats

Le contrôle du circuit d'eau se limite à l'inspection des filtres et aux fuites éventuelles. Nettoyer ou remplacer les filtres encrassés.

Vérifier de temps à autre que l'écoulement des condensats se fait correctement :

• Démonter le capot supérieur (voir procédure § «Fonctionnement heures pleines / heures creuses»).
• Vérifier que l'orifice d'évacuation n'est pas obstrué.
• Nettoyer le bac de récupération des condensats où peuvent s'accumuler des dépôts entraînés par l'air aspiré
• Nettoyer le flexible d'écoulement

5.3 - Circuit d'alimentation en air

Les travaux de maintenance se limitent au nettoyage de l'évaporateur (au minimum une fois par an selon la qualité de l'air aspiré). Si des filtres à air sont utilisés, vérifier régulièrement qu'ils ne sont pas sales. Les nettoyer et les remplacer si nécessaire.

Notice

Ailettes à arêtes vives : risque de blessure. Veiller à ne pas déformer ni endommager les ailettes.

L'anode anti-corrosion montée dans le gallon d'eau chaude doit être contrôlée électriquement à intervalles réguliers et tous les deux ans au minimum après la mise en service de Cylia. La remplacer si nécessaire. Le contrôle électrique est réalisé au moyen d'un ampèremètre adapté sans vider le gallon d'eau.

Procédure à suivre

1) Retirer le raccord PE (polyéthylène) de la languette d'emboîtement de l'anode anticorrosion. 2) Brancher l'ampèremètre (0 à 0,50mA) entre le raccord PE et la languette d'emboîtement. 3) Évaluer le degré d'usure de l'anode anticorrosion :

Mesure > 1 mA : anode en bon état

Mesure < 1 mA : anode à contrôler ou à remplacer

Si un contrôle électrique définitif de l'anode anti-corrosion ne peut être effectué, un contrôle visuel par une personne qualifiée est recommendé (changer l'anode si son diamètre est inférieur à 15mm, le diamètre initial étant de 33mm).

Lorsqu’un remplacement de l’anode anti-corrosion (par un spécialiste) se révèle nécessaire, vider le ballon d’eau par la vanne de vidange prévue à cet effet.

Une anode anti-corrosion en mauvais état de marche abrège la durée de service de l'appareil et annule la garantie.

5.5 - Défauts de fonctionnement

• Toute intervention sur Cylia ne devra être réalisée que par un personnel qualifié.
• Respecter les consignes de sécurité !

Vérifier que :

L'appareil est bien alimenté en respectant la polarité : Phase sur le fil marron

Neutre sur le fil bleu

Terre sur le fil vert/jaune

Le voyant vert est bien allumé. - L'appareil n'est pas en mode vacances (symbole «éco»). - La température de l'air aspiré ou la température ambiante est inférieure à -5°C ou supérieure à +35°C. - Un contact externe (EDF) ou une plage horaire programée n'interdisent pas le fonctionnement.

symbole «éco» allumé).

• Un défaut s'affiche à l'écran (voir § Codes défauts).

Vérifier que :

• La plage de fonctionnement autorisée n'est pas trop courte (12h minimum si raccordement avec gaine).
• La température d'eau programmée est trop basse.

Vérifier que :

L'évacuation des condensats n'est pas sale ou obstruée. La nettoyer si nécessaire : - Démonter le capot (voir procédure § «Fonctionnement heures pleines / heures creuses»), - Vérifier l'embouchure, - Le tube ne forme pas un coude ou un point bas. - Le tube débouche dans un conduit à l'air libre.

Vérifier que :

• Un contact EDF ou une programmation hors service n'interdisent pas son fonctionnement (symbole « éco » allumé).
• Le thermostat limiteur de sécurité de l'appoint électrique n'est pas déclenché suite à une surchauffe (>85^). Dans ce cas, le réarmer (voir § Dispositif de sécurité et de régulation).

Avant de réarmer, vérifier que :

• Le thermoplongeur n'est pas entartré.
• Le nettoyer ou le remplacer si nécessaire

5.6 - Codes définis

5.6.1 - Défauts et remèdes

T05

Affichage	Nature du début	Cause probables	Remède
ALARITE 00EPRO	Carte électroniquedéfectueuse	• Sur-tension électrique réseau • Erreur de cablage lors d'un raccordement électrique (contact EDF, ou hygrostat...)	• Remplacement de la carte électrique
ALARITE 00BUS	Ecran utilisateurdéfectueux	• Choc lors du transport	• Remplacement de la carte écran
ALARITE 01	Sonde 1(Temperature d'air aspiré)défectueuse	• Sonde hors service • Sonde débranchée de la carte • Câble de sonde endommagé	• Remplacement de la sonde
ALARITE 02	Sonde 2(Temperature de dégivrage)défectueuse	• Sonde hors service • Sonde débranchée de la carte • Câble de sonde endommagé	• Remplacement de la sonde
ALARITE 03	Sonde 3(Temperature sortie ECS*)défectueuse	• Sonde hors service • Sonde débranchée de la carte • Câble de sonde endommagé	• Remplacement de la sonde
ALARITE 04	Sonde 4(Temperature de régulationde la pompè à chaleur)défectueuse	• Sonde hors service • Sonde débranchée de la carte • Câble de sonde endommagé	• Remplacement de la sonde
ALARITE 09	Horlogedéfectueuse	• Sur-tension électrique réseau • Choc lors du transport	• Remplacement de la carte écran
DEF. HP	Pression pompè à chaleurtrop elevée	• Pas d'eau dans le gallon • Eau trop chaude (>75°C)	• Vérifier que le chauffe-eau est bien rempli d'eau et bien purgé de son air
DEGI. FREQU.	Dégivrage trop fréquent	• Manque de débit d'air • Bouche d'entrec / sortie d'air obstruée • Gaine de ventilation bouchée • Gaine trop longue ou trop de coudes • Evaporateur encrassé	• Passer le ventilateur en vitesse 2(MENUINSTAL.PAR.06 = 2) • Vérifier le bon passage de l'air sur tout le circuit gainé • Vérifier l'état des filtres évventuels sur les gains d'air • Retirer le capot supérieur de Cylla • Vérifier la propriété de l'évaporateur
DEF. BP	Pression pompè à chaleurtrop basse	• Absence de débit d'air • Bouche d'entrec / sortie d'air obstruée • Gaine de ventilation bouchée • Ventilateur bloqué ou HS • Evaporateur encrassé et obstrué • Evaporateur pris en glace	• Vérifier que le ventilateur fonctionne. • Vérifier l'alimentation électrique du ventilateur. • Vérifier le bon passage de l'air dans les conduits • Démonter le capot supérieur • Vérifier l'état de propretie de l'évaporateur
DEF. TERU	Température d'eau trop elevée (85°C)	• Sonde d'eau défectueuse, • Sonde d'eau retirer du gallon	• Vérifier le bon emplacement des sondes dans le gallon.

Affichage	Défaut	Fonctionnement temporaire du Célia Air en attente de résolution du problème
ALARTE 00 EPRO	Mémoire	Ballon à l'arrêt
ALARTE 00 BUS	Affichage	Ballon à l'arrêt
ALARTE 01	Sonde 1 (température d'air aspiéré)	Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)
ALARTE 02	Sonde 2 (température de dégivrage)	Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)
ALARTE 03	Sonde 3 (température de sortie ECS*)	La pompe à chaleur chauffe l'ensemble du ballon à la température de consigne tant que la température de l'air est dans la plage de fonctinnement (-5°C à +35°C), en dehors de cette plage, il n'y a plus de production d'eau chaude par l'appoint électrique. Les fonctions "Turbo" (activable par l'utilisateur) et "Confort mini" (activable par l'installateur) sont bloquées ou suspendues.
ALARTE 04	Sonde 4 (température de régulation de la pompè à eau)	La pompe à chaleur chauffe uniquement la moitié supérieure du ballon
ALARTE 09	Horloge	La plage horaire d'autorisation n'est plus prise en compte : l'eau est maintainue à la température de consigne en permanence (si aucun signal ou régulateur n'est raccordé sur l'entrée "contact externe").
DEF. HP	Défaut haute pression pompè à chaleur	Pompe à chaleur arrêtée. Le réarmement est automatique.
DEGI. FREQU.	Dégivrage trop féquent	Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)
DEF. BP	Défaut basse pression pompè à chaleur	Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)
DEF. TEAU	Surchauffe Eau Chaude Sanitaire (Température d'eau > 85°C)	Pompe à chaleur arrêtée. Le réarmement est automatique.

ECS = Eau Chaude Sanitaire

T06

5.7 - Courbe de correspondance des sondes NTC

Les 4 sondes de Cylla ont la même courbe de valeurs ohmiques.

Résistance (kOhms) Fig. 24

5.8 - Carnet de suivi / entretien

Date	Intervenant	Nature de l'Opération

5.9 - Liste pièces détachées

Fig. 30

Désignation	Référence	Repère légende
CLAPET ANTI-RETOUR	B1239163	1
PRESSOSTAT HP AVEC CONNECTEUR	B1244002	2
EVAPORATEUR	B1472681	3
FILTRE DESHYDRATEUR	B1472683	4
SONDE DEGIVRAGE ET AIR	B1243949	5
SONDE BALON LG 1200 MM	B1243923	6
CONDENSATEUR PERMANENT 2microF	B1243929	7
RESISTANCE VITESSE REDUITE	B1243931	8
CONDENSATEUR VITESSE REDUITE 3microF	B1243930	9
CONDENSATEUR COMPRESEUR	B1944023	10
SONDE THERMOPLONGEUR LG 900 MM	B1243950	11
HOUSSE 5983900	B1958888	12
JEU DE PIEDS (3) 5890400	B1954285	13
CAPOT ET VIROLE ISOLE	B4591371	14
CARTE REGULATION	B1243925	15
COUVERCLE BOITIER ELECTRIQUE	B1758871	16
RELAIIS 30A COMPRESSEUR	B1243934	17
BOBINE DEMARRAGE	B1944024	18
ANODE MAGNESIUM 5455900	B1944022	19
AQUASTAT 70-85°	B1239160	20
THERMOPLONGEUR 1500 W	B1243926	21
JOINT THERMOPLONGEUR	B1657452	22
PLASTRON HAUT	B1758860	23
ENSEMBLE CARTE AFFICHEUR	B1944025	24
PLASTRON BAS	B1758861	25
COMPRESEUR	B1243927	26
ELECTROVANNE DEGIVRAGE	B1239161	27
VENTILATEUR	B1243928	28
DETENDEUR THERMOSTATIQUE	B1239162	29

T08

La garantie couvre :

• La partie pompe à chaleur pour une période de deux (2) ans, piè c'est la date de fabrication de l'appareil qui fait référence.
• La partie ballon eau chaude sanitaire pour une période de cinq (5) ans, piè la date de fabrication de l'appareil fait référence.

L'appareil est garanti contre tout vice de fabrication, à la condition expresse qu'il ait été installé par un professionnel qualifié suivant nos notices techniques, la norme C 15-100 pour ce qui est des raccordements électriques, et le DTU plomberie 60-1 additif 4 (eau chaude) pour ce qui est de l'eau sanitaire.

La défaillance d'un composant ne justifie en aucun cas le remplacement de l'appareil.

La garantie se limite à la fourniture des composants que nous aurons reconnus défectueux d'origine. Si nécessaire, la pièce ou le produit devront être retournés au fabricant mais seulement après accord préalable de nos services techniques. Les frais de main d'œuvre, de port, d'emballage et de déplacement resteront à charge de l'utilisateur. La réparation d'un appareil ne peut en aucun cas donner lieu à indemnité.

La garantie de la (des) pièce(s) de remplacement cesse en même temps que celle de l'appareil.

La garantie ne s'applique qu'à l'appareil et à ses composants, à l'exclusion de tout ou partie de l'installation externe à l'appareil : électrique ou hydraulique.

La garantie ne s'applique pas en cas d'absence, d'insuffisance ou de mauvais entretien de l'appareil.

Un entretien régulier de l'appareil est indispensable pour assurer une utilisation pérenne et un fonctionnement durable. Cet entretien doit être assuré par un professionnel qualifié. À défaut, la garantie ne pourra s'appliquer.

Toute intervention sur le circuit frigorifique doit être faite obligatoirement par une personne qualifiée, détentrice d'une attestation d'aptitude de catégorie 1. Le dégazage du fluide frigorigène à l'atmosphère est interdit. La récupération du fluide est obligatoire avant toute intervention sur le circuit.

Un appareil présumé à l'origine d'un sinistre doit être maintenu en lieu et place, sans intervention ultérieure à ce sinistre.

• Mauvais usage (autre que domestique), abus, négligence, mauvaise manutention ou mauvais stockage.
• Mauvaise installation ou installation qui ne respecte pas les instructions citées dans la notice d'installation et d'utilisation ou les règles de l'art. Insuffisance d'entretien.
• Modifications ou transformations apportées au matériel.
• Impact d'objets étrangers, incendie, tremblement de terre, inondation, coup de foudre, gel, grêle, ouragan et toute autre catastrophe naturelle...
• Mouvement, distorsion, effondrement ou affaissement du terrain ou de la structure où le produit est installé.
• Toute autre cause où il n'est pas question de défauts du produit.

Cylia n'est pas garanti contre :

• Variation de couleur de l'appareil ou les dommages occasionnés par la pollution de l'air, ni l'exposition aux produits chimiques ou l'altération due aux intempéries.
• La salissure, la crasse, les tâches, la rouille, la graisse ou les tâches qui ont brûlé naturellement à la surface de l'appareil.

6.1.2 - Cas (non limitatifs) d'exclusion de la garantie

Cas (non limitatifs) d'exclusion de la garantie :

• Alimentation avec une eau autre que l'eau froide sanitaire telle qu'une eau de pluie, de puits..., ou de l'eau froide sanitaire représentant des critères d'agressivité particulièrement anormaux et non en conformité avec les règles nationales et normes en vigueur (DTU 60-1 additif 4 eau chaude).
• Mise sous tension de l'appareil sans remplissage préalable (chauffe à sec).

6.1.2.2 - Manutention

Cas (non limitatifs) d'exclusion de la garantie :

• Dégâts divers occasionnés par des chocs ou chutes au cours des manipulations après livraison usine.
• Détérioration de l'appareil consécutive à une manutention non conforme aux prescriptions de la notice technique.
• Dégradation de l'appareil suite à sa mise en service dans un début inférieur à 1 heures après l'avoir incliné ou couché.

6.1.2.3 - Emplacement

Cas (non limitatifs) d'exclusion de la garantie :

• Positionnement dans un endroit soumis au gel ou aux intempéries.
• Positionnement de l'appareil non conforme aux prescriptions de la notice technique.
• Installation de l'appareil sur un sol ne permettant pas de supporter le poids de l'appareil en eau.
• Installation de l'appareil dans une pièce de superficie inférieure à 20m² sans gainage de l'air aspiré et de l'air évacué.
• Mauvaise inclinaison de l'appareil ne permettant pas un écoulement correct des condensats.

Les frais engendrés par des difficultés d'accès ne peuvent pas être imputés au fabricant.

6.1.2.4 - Raccordements électriques

Cas (non limitatifs) d'exclusion de la garantie :

• Raccordement électrique défectueux, non conforme aux normes nationales d'installation en vigueur.
• Non respect des schémas de raccordement prescrits dans la notice technique.
• Alimentation électrique représentant des surtensions ou sous-tensions importantes.
• Non respect des sections de câblage d'alimentation.
• Absence ou insuffisance de protection électrique en amont de l'appareil (fusible / disjoncteur, mise à la terre...).
• Dégâts et dommages consécutifs à la neutralisation de l'appareil électrique et/ou de la pompe à chaleur.

6.1.2.5 - Raccordements hydrauliques

Cas (non limitatifs) d'exclusion de la garantie :

• Inversion des raccordements eau chaude / eau froide.
• Pression d'eau supérieure à 7 bar.
• Absence, montage incorrect ou obstruction du groupe de sécurité. Non installation du groupe de sécurité directement sur l'entrée d'eau froide de l'appareil.
• Montage d'un groupe de sécurité non conforme aux normes nationales en vigueur (NFD 36-401).
• Utilisation d'un groupe de sécurité usage.
• Violation du plombage du groupe de sécurité. Corrosion anormale due à un raccordement hydraulique incorrect (contact direct fer/cuivre) sans manchon (fonte, acier ou isolant).
• Corrosion externe suite à une mauvaise étanchéité de la tuyauterie ou un défaut d'évacuation des condensats.
• Raccordement inadapté de la récupération des condensats.

Aucune indemnisation ne pourrait être réclamée suite à des dommages occasionnés par l'absence de mise en place de mitigeurs thermostatiques.

6.1.2.6 - Accessoires

• La garantie ne couvre pas les défauts résultats :
• de l'installation d'accessoires non conformes à nos préconisations,
• de l'utilisation d'accessoires autres que ceux que nous fournissons.

6.1.2.7 - Entretien

Cas (non limitatifs) d'exclusion de la garantie :

• Non entretien de l'appareil et en particulier, non remplacement de l'anode en temps utile.
• Non entretien du groupe de sécurité se traduisant par des suppressions. Non entretien :
• de l'évaporateur.
• de l'évacuation des condensats.
• Entartrage anomal :
• des éléments chauffants
• des organes de sécurité.
• Non-emploi de pièces détachées d'origine constructeur.
• Carrosserie et enveloppe soumises à des agressions extérieures.

7.1 - Principaux composants du chauffe-eau pompe à chaleur

ECS = Eau Chaude Sanitaire EFS = Eau Froide Sanitaire

1. Compresseur
2. Pressostat HP (>25 bar)
3. Condenseur externe
4. Ballon ECS
5. Électrovanne de dégivrage
6. Appont électrique
7. Anode de protection
8. Aquastat limiteur de l'appoint électrique (60^)
9. Thermostat limiteur de sécurité (85^) de l'appoint électrique (LTS)
10. Sonde n°3 : Sonde température sortie ECS*
11. Sonde n°4 : Sonde de température de régulation de la pompe à chaleur
12. Filtre déshydrateur
13. Détendeur thermostatique 13'. Capillaire du détendeur thermostatique

13". Bulbe du détendeur thermostatique 14. Sonde n°2 : Sonde de dégivrage 15. Évaporateur 16. Ventilateur 17. Clapet anti-retour 18. Sonde n°1 : Sonde d'air aspiré

7.3 - Schéma de câblage électrique

HP - Pressostat haute pression C1 - Condensateur de démarrage du compresseur C2 - Condensateur du ventilateur 2 F C3 - Condensateur du ventilateur 3 F R - Résistance 1MΩ du ventilateur RC - Contacteur du compresseur V - Ventilateur C - Compresseur EV - Electrovanne RE - Résistance électrique 1500W LTS - Thermostat limiteur de sécurité de l'appoint électrique AqL - Aquastat limiter de l'appoint électrique I - Inductance de démarrage du compresseur

7.4 - Courbes de performances

Les performances sont mesurées pour un cycle de chauffe normatif (EN 255-3) avec une eau froide à 15°C.

7.4.1 - Évolution du COP

Cette courbe présente l'évolution du COP en fonction de l'air extérieur et de la température d'eau chaude sanitaire.

Fig. 28

7.4.2 - Temps de chauffe

Cette courbe présente le temps de chauffe d'un gallon complet en fonction de la température d'air et de la température d'eau chaude sanitaire.

Fig. 29

7.5 - Données techniques/agrément titre v

Arrêté du 29 juillet 2009 relatif à l'agrément de demande de titre V relative à la prise en compte des appareils électriques individuels de production d'eau chaude sanitaire thermodynamique dans la réglementation thermique 2005.

NOR: DEVU0917348A

L'arrêté du 29 juillet 2009 définit les modalités de prise en compte des appareils électriques individuels de production d'eau chaude sanitaire thermodynamique dans la réglementation thermique 2005.

Le tableau ci-dessous résume les données techniques nécessaires au calcul.

Les mesures de performances s'appuient sur le projet de norme prEN 255-3 version 09/2008.

"Apparells électriques individuels de production d'eau chaude sanitaire thermodynamique sur air extérieur"
Coefficients de performance	COP +20°C	3,8
	COP +15°C	3,5
	COP + 7°C	2,7
	COP + 2°C	2,3
	COP - 5°C	1,9
Température minimum de fonctionnement de la pompe à chaleur		- 5°C
Température de stockage dans le gallon		55°C
Température de sortie d'eau de la pompe à chaleur		55°C
Perte thermique statique		Qpr thermo = 0,9kWh / 24h

T07

Siège social et Services Commerciaux

109, Bd Ney75876 PARIS Cedex 18

TEL.: [phone]

Fax:[phone]

Site Industriel et de Développement

Rue de la République

80210 Feuquières-en-Vimeu

Tel.: [phone]

Fax:[phone]

Guide de l'utilisateur

Cylia fonctionne prioritairement avec la pompe à chaleur tant que la température de l'air aspiré reste dans la plage autorisée de -5°C à +35°C.

L'appoint électrique ne fonctionne qu'exceptionnellement pour assurer :

• le chauffage de l'eau lorsque la température de l'air aspiré est hors plage,
• un comportement minimum lorsque l'eau descend en dessous de la température minimum de 38°C,
• un besoin ponctuel lorsque la fonction «TURBO» est activée.

En fonction du nombre d'utilisateurs et pour réaliser encore plus d'économies, nous vous conseillons de ne pas régler la consigne de température d'eau trop haute (par exemple 50°C).

Vérifier périodiquement l'absence d'alarme (en cas d'alarme, reportez-vous au § «Message d'erreur»).

1 - Tableau de commandes

Signification des pictogrammes :

Compresseur en fonctionnement 1 2..... Ventilateur en fonctionnement (vitesse 1 ou 2) 88 8. Dégivrage en cours Appuiélectrique en fonctionnement

Eau chaude sanitaire en demande Mode Eco en cours (par programmation horsere ou par contact externe) Mode Vacances en cours

Fabrication française

2 - Réglage de l'heure

• Accès direct par appui sur «Réglage horloge»

• Appuyer sur la molette pour accéder aux réglages des heures

• Tourner la molette pour régler l'heure. Appuyer sur la molette pour valider et accéder au réglage des minutes.

• Tourner la molette pour régler les minutes.
• Appuyer sur la molette pour valider.
• Le réglage de l'heure est terminé, le retour à l'écran initial est automatique.

3 - Menu utilisateur

Accès direct par appui sur «Menu».

Tourner la molette pour faire défiler les choix du menu utilisateur :

TEMP. EAU

Réglage de la température d'eau

VACANCES

Programmation de la fonction vacances

TURBO 0UI

Activation de la fonction Turbo

3.1 - Réglage de la température d'eau désirée

• Accès direct par appui sur «Menu»,
• Tournez la molette pour faire défiler les du menu :

TEMP. EAU

• Appuyer sur la molette pour accéder au réglage de la température.

T. EAU 50°c

Par défaut, la consigne est fixée à 50°C.

• Tourner la molette pour changer la consigne. Appuyer sur la molette pour valider.

Appuyer sur menu pour revenir à l'écran initial.

Notice

Afin de tirer le meilleur parti de la pompe à chaleur, il est recommandé de ne pas fixer la consigne de température d'eau trop haute si les besoins ne sont pas importants.

3.2 - Départ en vacances

La fonction «VACANCES» permet de mettre en veille l'appareil en conservant la fonction hors-gel active. Cette fonction est programmable pour une durée de 1 à 99 jours. Elle est effective après la validation du nombre de jours.

• Accès direct par appui sur «Menu»,
• Tourner la molette pour faire défiler les du menu :

Appuyer sur la molette pour accéder au réglage «VACANCES»

• Tourner la molette pour incrémenter le nombre de jours de vacances.
• Appuyer sur la molette pour valider.

Example

Appuyer sur menu pour revenir à l'écran initial.

La fonction «VACRANCES» prend fin automatiquement à la même heures lorsque ce nombre de jours s'est écoulé. Pendant toute la durée des vacances, Cylla affiche «RET. VACRN.» (Retour vacances) avec le décompte des jours.

Notice

Un cycle anti-legionnellose à 60°C est automatiquement activé à chaque retour de vacances

3.3 - Fonction turbo (pour un fonctionnement occasionnel en grand confort)

La fonction «TURBO» est un forçage-temporaire de l'appoint électrique et de la pompe à chaleur en fonctionnement simultané pour accélérer la montée en température sur un cycle de chauffe. Le symbole «appoint électrique» est alors clignotant.

• Accès direct par appui sur «Menu»,
• Tourner la molette pour faire défiler les choix du menu :

Oui

Appuyer sur menu pour revenir à l'écran initial.

La fonction « TURBO » est désactivée automatiquement lorsque la température de consigne sanitaire est atteinte (fin du cycle de chauffe).

Notice

La fonction «TURBO» déroge temporairement à la programmation horaire.

4 - Codes définis et fonctionnement de Cylia en cas de defaulted

Cylia peut vous signaler certains défauts de fonctionnement. Faites appel à votre installateur ou reportez-vous aux pages d'entretien et dépannage pour faire les réglages ou interventions nécessaires. Selon le défaut détecté, un fonctionnement de secours vous permet d'avoir de l'eau chaude en attendant la résolution du problème.

Affichage	Défaut	Fonctionnement temporaire du Cylia Air en attente de résolution du problème
ALARTE 00 EPRO	Mémoire	Ballon à l'arrêt
ALARTE 00 BUS	Affichage	Ballon à l'arrêt
ALARTE 01	Sonde 1 (température d'air aspiéré)	Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)
ALARTE 02	Sonde 2 (température de dégivrage)	Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)
ALARTE 03	Sonde 3 (température de sortie ECS*)	La pompe à chaleur chauffe l'ensemble du ballon à la température de consigne tant que la température de l'air est dans la plage de fonftinnement (-5°C à +35°C), en dehors de cette plage, il n'y a plus de production d'eau chaude par l'appoint électrique. Les fonctions "Turbo" (activable par l'utilisateur) et "Confort mini" (activable par l'installateur) sont bloquées ou suspendues.
ALARTE 04	Sonde 4 (température de régulation de la pompe à eau)	La pompe à chaleur chauffe uniquement la moitié supérieure du ballon
ALARTE 09	Horloge	La plage hora d'autorisation n'est plus prise en compte : l'eau est maintainue à la température de consigne en permanence (si chaque signal ou régulateur n'est raccordé sur l'entrée "contact exter").
DEF. HP	Défaut haute pression pompe à chaleur	Pompe à chaleur arrêtée. Le réarmement est automatique.
DEGI. FREQU.	Dégivrage trop féquent	Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)
DEF. BP	Défaut basse pression pompe à chaleur	Pompe à chaleur arrêtée. L'appoint électrique chauffe l'eau à 43°C (38°C mini)
DEF. TEAU	Surchauffe Eau Chaude Sanitaire (Température d'eau > 85°C)	Pompe à chaleur arrêtée. Le réarmement est automatique.
*ECS = Eau Chaude Sanitaire

Siège social

109, Bd Ney75876 PARIS Cedex 18: 01 53 06 28 00 - Fax : [phone]

Site industriel et de développement

Rue de la République - 80210 Feuquières-en-Vimeu Tél. : [phone] - Fax : [phone]
