MODE D'EMPLOI CASSETTE RAYONNANTE NOIROT

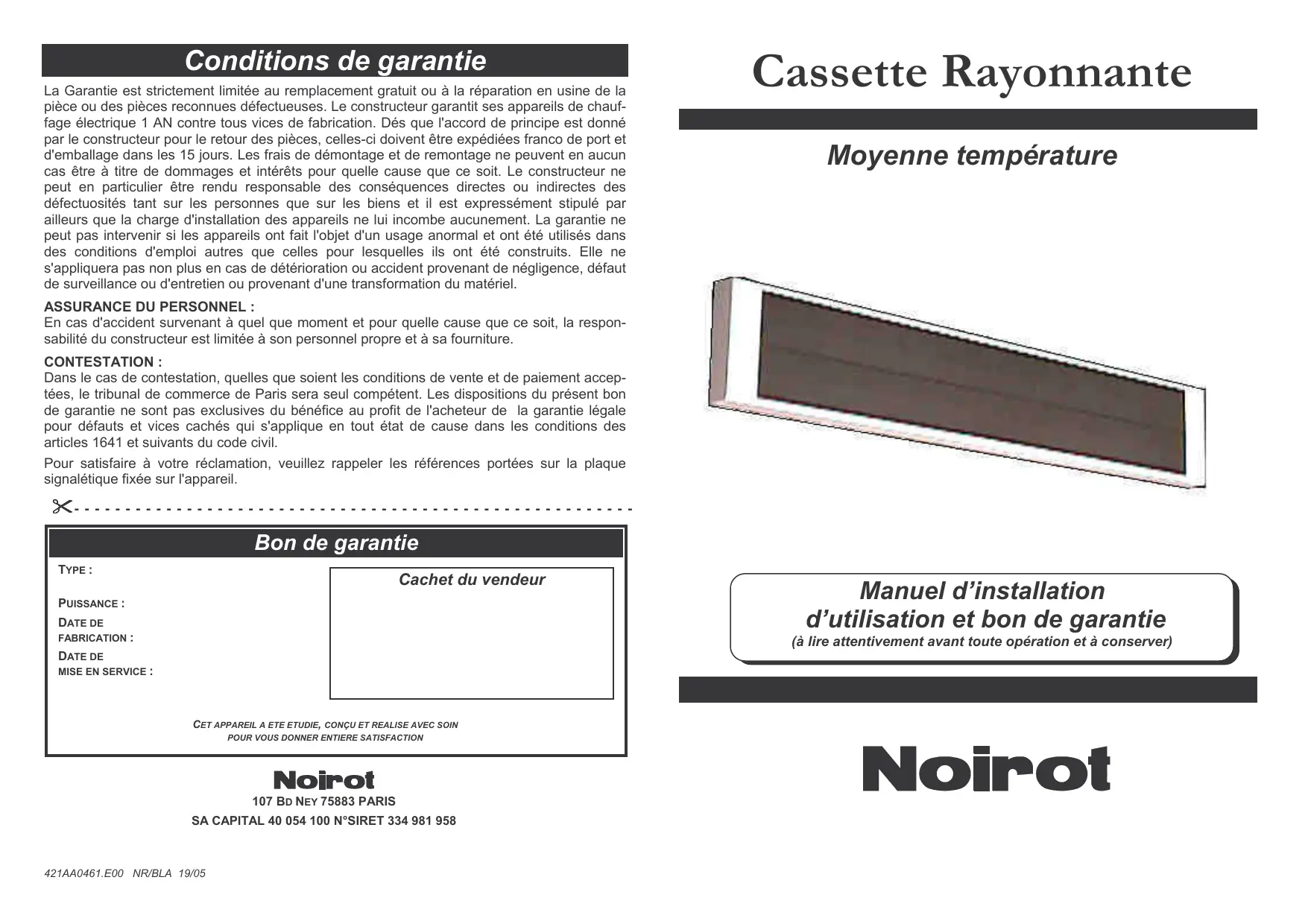

Conditions de garantie La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauf- fage électrique 1 AN contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel. ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la respon- sabilité du constructeur est limitée à son personnel propre et à sa fourniture. CONTESTATION : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement accep- tées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

Moyenne température Manuel d’installation d'utilisation et bon de garantie (à lire attentivement avant toute opération et à conserver) Noirot

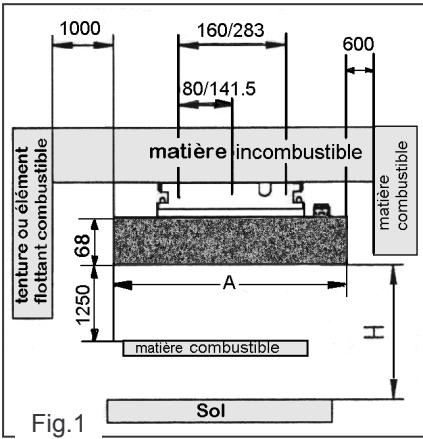

160/283 600 # INSTALLATION : 80/1415 En règle générale, cet appareil se place de façon à ce que la chaleur produite brasse le maximum du volume d'air. L'appareil doit être raccordé à poste fixe et suivant les prescriptions en vigueur. 2 IMPORTANT : Les cassettes doivent être installées HORIZONTALEMENT, et par un personnel qualifié et agréé.

matière peneniée î ñ combustible flottant combustible Tenture ou élément

Léo 2 EMPLACEMENT: La cassette moyenne température peut être installée sous un plafond : - soit par les étriers de fixation (pour support incombustible) - soit par des chaînettes Fig.4. La cassette moyenne température ne doit en aucun cas être encastrée dans un plafond. La hauteur d'installation doit être dans tous les cas supérieure à 3 mètres repère H Fig.1. L'installation électrique doit être conforme aux exigences de la norme NFC 15-100. et surtout le | 701 dans le cas de locaux renfermant une douche ou une baignoire. # MONTAGE AVEC LES 2 ETRIERS: Mettre en place les 2 étriers à l’aide de 2 vis S 5.5 maxi. Possibilité de déplacement des étriers avant la fixation définitive. Voir figures 2 et 3. Le verrouillage de l'ensemble une fois en place s'effectue à l’aide d'une pince (par exemple) et par rotation.

Utiliser pour le raccordement les câbles rigides de sections appropriées conformes aux normes. Démontage du capot (côté presse étoupe) : Oter les 4 vis (ou 5 dans 3 et 4 KW ) de fixation du capot droit Fig.3 pour le branchement sur domino. Raccordement : Raccorder les 3 ou 4 fils Fig.5 & 6, phase, neutre et terre sur le domino, le conducteur de protection jaune/vert doit obligatoirement être raccordé à la borne terre repérée. Branchement d'usine 400 V tri sans neutre, Pour puissances 1000/1500/2000W

rar Fig.5 RULES n pr S CN a Branchement 230/400 Tri Pour 3000/4000W Modification du schéma Pour la version 230V | pour le branchement en 230 V tri. erre tri, utiliser le faisceau Ph1 de fils livré dans un É pin Ph2 sachet avec l'appareil. el ns Oter les fils blancs et « k— me Ph3 mettre les fils fournis a le mi comme indiqué sur la Fig.6 —— 1] Fig.7. L'installation doit comporter un dispositit de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm. L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant. Toute intervention sur l'appareil doit être effectuée hors tension et par un personnel qualifié et agréé. 9 Nota : A la première chauffe, l'appareil peut laisser échapper de la vapeur bleutée, ce phénomène disparaît après quelques minutes de fonctionnement

La cassette ne nécessite aucun entretien particulier. Pour enlever la poussière, utiliser un chiffon doux. Pour enlever une tache, humidifier le chiffon. Ne jamais utiliser de produits abrasifs qui risqueraient de détériorer le revêtement Epoxy Polyester.

160/283 600 # INSTALLATION : 80/1415 En règle générale, cet appareil se place de façon à ce que la chaleur produite brasse le maximum du volume d'air. L'appareil doit être raccordé à poste fixe et suivant les prescriptions en vigueur. 2 IMPORTANT : Les cassettes doivent être installées HORIZONTALEMENT, et par un personnel qualifié et agréé.

matière peneniée î ñ combustible flottant combustible Tenture ou élément

Léo 2 EMPLACEMENT: La cassette moyenne température peut être installée sous un plafond : - soit par les étriers de fixation (pour support incombustible) - soit par des chaînettes Fig.4. La cassette moyenne température ne doit en aucun cas être encastrée dans un plafond. La hauteur d'installation doit être dans tous les cas supérieure à 3 mètres repère H Fig.1. L'installation électrique doit être conforme aux exigences de la norme NFC 15-100. et surtout le | 701 dans le cas de locaux renfermant une douche ou une baignoire. # MONTAGE AVEC LES 2 ETRIERS: Mettre en place les 2 étriers à l’aide de 2 vis S 5.5 maxi. Possibilité de déplacement des étriers avant la fixation définitive. Voir figures 2 et 3. Le verrouillage de l'ensemble une fois en place s'effectue à l’aide d'une pince (par exemple) et par rotation.

Utiliser pour le raccordement les câbles rigides de sections appropriées conformes aux normes. Démontage du capot (côté presse étoupe) : Oter les 4 vis (ou 5 dans 3 et 4 KW ) de fixation du capot droit Fig.3 pour le branchement sur domino. Raccordement : Raccorder les 3 ou 4 fils Fig.5 & 6, phase, neutre et terre sur le domino, le conducteur de protection jaune/vert doit obligatoirement être raccordé à la borne terre repérée. Branchement d'usine 400 V tri sans neutre, Pour puissances 1000/1500/2000W

rar Fig.5 RULES n pr S CN a Branchement 230/400 Tri Pour 3000/4000W Modification du schéma Pour la version 230V | pour le branchement en 230 V tri. erre tri, utiliser le faisceau Ph1 de fils livré dans un É pin Ph2 sachet avec l'appareil. el ns Oter les fils blancs et « k— me Ph3 mettre les fils fournis a le mi comme indiqué sur la Fig.6 —— 1] Fig.7. L'installation doit comporter un dispositit de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm. L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant. Toute intervention sur l'appareil doit être effectuée hors tension et par un personnel qualifié et agréé. 9 Nota : A la première chauffe, l'appareil peut laisser échapper de la vapeur bleutée, ce phénomène disparaît après quelques minutes de fonctionnement

La cassette ne nécessite aucun entretien particulier. Pour enlever la poussière, utiliser un chiffon doux. Pour enlever une tache, humidifier le chiffon. Ne jamais utiliser de produits abrasifs qui risqueraient de détériorer le revêtement Epoxy Polyester.

Conditions de garantie La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauf- fage électrique 1 AN contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel. ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la respon- sabilité du constructeur est limitée à son personnel propre et à sa fourniture. CONTESTATION : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement accep- tées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

Moyenne température Manuel d’installation d'utilisation et bon de garantie (à lire attentivement avant toute opération et à conserver) Noirot

: NOTICE D'UTILISATION RACCORDEMENT - Vérifier sur la plaque signalétique placée sous le chauffe-gamelles la concordance entre la tension nomimale de l'appareil et celle du branchement. UTILISATION - Placer les gamelles directement sur la plaque prévue à cet effet, au fond du chauffe-gamelles, de façon à mettre en contact cette plaque avec le fond de chacune des gamelles à chauffer. + Refermer le couvercle, brancher l'appareil et attendre environ 1h30/2h. Le temps de chauffage dépend évidemment de la nature des aliments, ainsi que du nombre de gamelles, et peut très bien être modifié au gré de l'utilisateur, jusqu'à obtention du: résuitat optimun. {si le chauffe gamelles contient peu de gamelles par rapport au nombre pour lequel ii est nrévu, le temps de chauffage est plus court, ou, à temps égal, la température finale atteinte par l'appareil sera plus élevée). Les gamelles pourront ensuite être retirées. - La présence du thermostat permet d'ajuster la température finale et de la maintenir constante en permanence. Le bouton de réglage de ce thermostat se déplace de 1 à 6 devant le repère marqué à cet effet. Les duméros les plus élevés correspondent aux températures les plus élevées et réciproquement. Le 1 ne constitue pas un arrêt mais un minimun de température. IMPORTANT - Pour l'arrêt il est nécessaire de débrancher La prise ou de manoeuvrer un combiné extérieur éventuel. Noirot-mr Thermique & Elactro-ménager 75018 Paris
