Type de produit	Chauffage radiant à tube filtré
Marque	NOIROT
Modèle	2641 (déclinaisons : 2641-0, 2641-1, 2641-2, 2641-3)
Puissances disponibles	1500 W, 3000 W, 4500 W, 6000 W
Nombre de tubes	1 (1500 W), 2 (3000 W), 3 (4500 W), 4 (6000 W)
Tension d'alimentation	Mono 230 V (tous modèles) ; Tri 230 V / Tri 400 V pour 4500 W
Type de réflecteur	Orientalble, lisse (directif) ou martelé (diffusant)
Caractéristique du réflecteur	Parabolique : directif (concentre le rayonnement) ou diffusant (surface plus large)
Support de fixation	Multiposition, mural ou plafond, orientable horizontalement et verticalement
Grille de protection	En option (réf. 2698-0BB à 2698-3BB selon puissance)
Dimensions (L x H x P)	L 470 mm, H 178-598 mm selon puissance, P 90 mm
Poids	De 3,3 kg (1500 W) à 7,3 kg (6000 W)
Indice de protection	IP22 (IK08 avec grille de protection)
Classe électrique	Classe I
Matériau du boîtier	Acier électrozingué revêtu d'époxy polyester
Couleur	Blanc (RAL 9002)
Raccordement	Sur bornier avec presse-étoupe étanche
Hauteur d'installation minimale	2,5 m (1500 W) à 5,5 m (6000 W) selon type de réflecteur
Usage recommandé	Extérieur, quais de garage, chauffage localisé de poste
Accessoires disponibles	Grille de protection, tubes de rechange (HeLeN ou filtré brun)
Système breveté	Réflecteurs orientables avec manette graduée

FOIRE AUX QUESTIONS - 2641 NOIROT

Quelles puissances sont disponibles pour le modèle NOIROT 2641 ?

Le modèle 2641 est décliné en quatre puissances : 1500 W (1 tube), 3000 W (2 tubes), 4500 W (3 tubes) et 6000 W (4 tubes).

Comment installer le support multiposition ?

Le support peut être fixé au mur ou au plafond. Il permet une orientation multidirectionnelle, horizontale et verticale, pour diriger la chaleur où vous le souhaitez.

Quelle est la tension d'alimentation nécessaire ?

Tous les modèles fonctionnent en monophasé 230 V. Le modèle 4500 W accepte également le triphasé 230 V et triphasé 400 V.

Puis-je utiliser ce chauffage en extérieur ?

Oui, il est conçu pour les lieux réputés inchauffables comme les extérieurs, quais de garage ou chauffage localisé de poste. Veillez à respecter les hauteurs d'installation minimales.

Comment orienter les réflecteurs ?

Les réflecteurs sont équipés d'une manette graduée (système breveté) qui permet de les orienter individuellement afin de moduler la zone de chauffe.

Quelle est la hauteur d'installation minimale ?

La hauteur minimale varie selon la puissance et le type de réflecteur : de 2,5 m (1500 W) à 5,5 m (6000 W) pour le réflecteur directif. Pour le diffusant, elle est de 2,5 m à 4,0 m.

Quels accessoires sont disponibles ?

Vous pouvez ajouter une grille de protection (réf. 2698-0BB à -3BB selon la puissance) et des tubes de rechange (HeLeN ou filtré brun, réf. 2699-4AA/5AA pour 1500 W).

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord la notice d'utilisation. Si le problème persiste, contactez le service après-vente NOIROT ou votre revendeur. Les pièces détachées (tubes, réflecteurs, supports) sont disponibles sur demande.

Quel type de tube rayonnant est utilisé ?

Le modèle 2641 utilise des tubes filtrés bruns (type HeLeN). Des tubes blancs sont également disponibles sur consultation.

Ce chauffage est-il facile à entretenir ?

L'entretien se limite à un nettoyage régulier de la carrosserie et des réflecteurs avec un chiffon doux et sec. Débranchez l'appareil avant toute intervention.

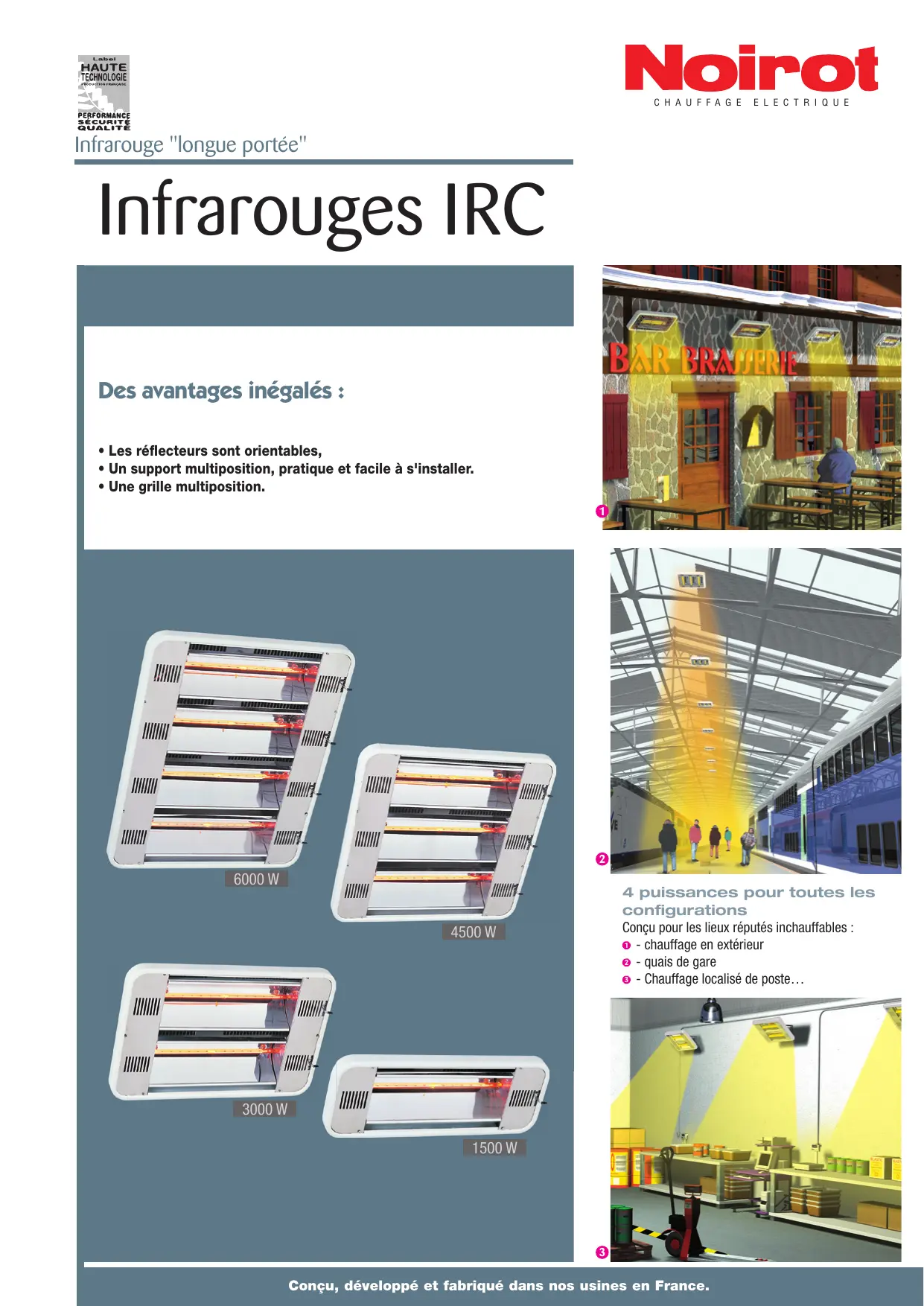

MODE D'EMPLOI 2641 NOIROT

Des avantages inégalés :

• Les réflecteurs sont orientables,
• Un support multiposition, pratique et facile à installer.
• Une grille multiposition.

6000W

4500W

3000W

1500W

4 puissances pour toutes les configurations

Conçu pour les lieux réputés inchauffables :

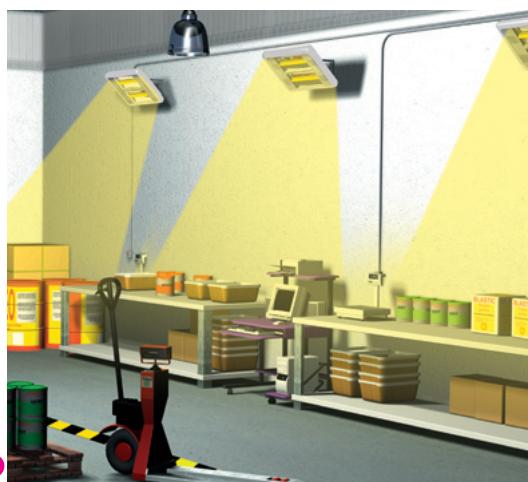

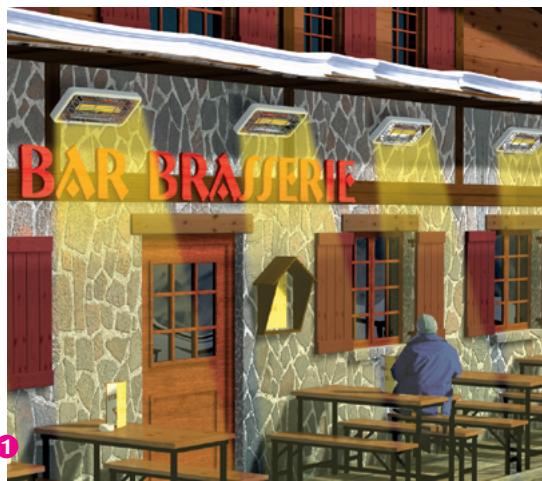

Chauffage en extérieur - quais de garage 3 - Chauffage localisé de poste...

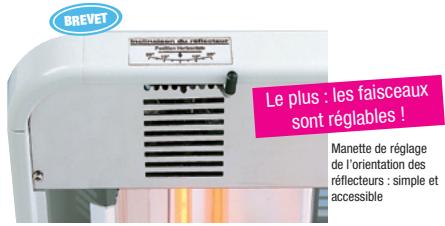

Les réflecteurs orientables : un système exclusif et breveté

Une manette graduée (modèle breveté) oriente les réflecteurs. Il est ainsi possible d'orienter les faisceaux et de moduler la zone de chauffe.

Grâce à ses réflécteurs individuellement orientables, la surface de chauffe d'un même appareil peut être modulée à volonté.

Pratique, FACILE à installer, un support multiposition

Grâce à son support spécial multiposition qui se pose au mur comme au plafond, l'appareil peut être orienté dans tous les sens, horizontalement comme verticalement.

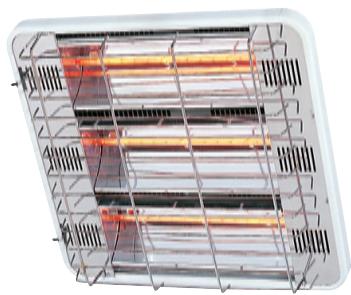

La GRILLE de protection en option

Elle protège les appareils lorsqu'ils sont installés dans un environnement à risque tels que les salles de sport ou à proximité de lieux de passage.

Réflecteur parabolique diffusant :

Il rayonne sur une surface plus large pour un chauffage plus doux.

Réflector parabolique directif :

Il concentre au maximum le rayonnement sur une surface minimum.

DIMENSIONS ET RÉFÉRENCES

Référence directif (lisse)	Référence diffusant (martélé)	Puisance (W)	Nombre de tube	Hauteur mini d'installation* directif/diffusant (m)	Largeur (mm)	Hauteur (mm)	Epaisseeur (mm)	Poids (kg)
IRC à tube HeLeN
2640-0AAER	2640-0ABER	1500	1	2,5 / 2,5	470	178	90	3,3
2640-1AAER	2640-1ABER	3000	2	4,0 / 3,0	470	318	90	4,3
2640-2AAER	2640-2ABER	4500	3	4,5 / 3,5	470	458	90	6,1
2640-3AAER	2640-3ABER	6000	4	5,5 / 4,0	470	598	90	7,3
IRC à tube filtré brun
2641-0 AAER	2641-0 ABER	1500	1	2,5 / 2,5	470	178	90	3,3
2641-1 AAER	2641-1 ABER	3000	2	4,0 / 3,0	470	318	90	4,3
2641-2 AAER	2641-2 ABER	4500	3	4,5 / 3,5	470	458	90	6,1
2641-3 AAER	2641-3 ABER	6000	4	5,5 / 4,0	470	598	90	7,3

IRC à tube blanc (nous consulter) *Pour une pose de l'appareil à 45°C

Référence	Designation
Accessoires
2698-0BB	Grille de protection pour 1500 W
2698-1BB	Grille de protection pour 3000 W
2698-2BB	Grille de protection pour 4500 W
2698-3BB	Grille de protection pour 6000 W
2699-4AA	Tube HeLeN seule - 1500 W
2699-5AA	Tube filtré brun seule - 1500 W

Votre revendeur :

• Carrosserie en acier électrozingué revêtue d'époxy polyester.
• Tube rayonnant filtré de type HeLeN.
• Réflector orientable lisse ou martelé.
• Raccordement sur bornier avec entrée de câble protégée par presse-étoupe étanche.
• Support de fixation multidirectionnel. Coloris blanc (RAL 90002).

TENSION :

Tous modèles : Mono 230 V

Modèle 4500 W : Mono 230 V, Tri 230 V et Tri 400 V

IK08 avec grille de protection

CIN-Classe I-IP22
