RADIAFONTE - Chauffage NOIROT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Radiateur électrique à inertie
Caractéristiques techniques principales	Chauffage par rayonnement et convection, technologie à inertie fluide
Alimentation électrique	230 V - 50 Hz
Dimensions approximatives	Largeur : 100 cm, Hauteur : 50 cm, Profondeur : 10 cm
Poids	25 kg
Compatibilités	Compatible avec les systèmes de régulation de chauffage
Tension	230 V
Puissance	1500 W
Fonctions principales	Chauffage programmable, thermostat intégré, mode éco
Entretien et nettoyage	Nettoyage à l'aide d'un chiffon doux, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de basculement
Informations générales	Garantie de 2 ans, installation facile, design moderne

FOIRE AUX QUESTIONS - RADIAFONTE NOIROT

Comment installer le radiateur NOIROT RADIAFONTE ?

Pour installer le radiateur NOIROT RADIAFONTE, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les distances de sécurité par rapport aux murs et aux objets.

Que faire si le radiateur ne chauffe pas ?

Vérifiez que le radiateur est correctement branché et que le thermostat est réglé à une température supérieure à la température ambiante. Assurez-vous également que le disjoncteur n'a pas été déclenché.

Comment régler la température du radiateur ?

Pour régler la température, utilisez le thermostat intégré au radiateur. Tournez le bouton ou appuyez sur les commandes selon le modèle pour atteindre la température souhaitée.

Le radiateur fait du bruit, est-ce normal ?

Un léger bruit lors du fonctionnement est normal, surtout lorsque le radiateur chauffe ou refroidit. Si le bruit est excessif ou inhabituel, vérifiez les fixations et contactez le service après-vente.

Comment nettoyer le radiateur NOIROT RADIAFONTE ?

Débranchez le radiateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits abrasifs qui pourraient endommager la finition.

Quelle est la garantie du produit ?

Le radiateur NOIROT RADIAFONTE est généralement couvert par une garantie de 2 ans. Veuillez vérifier les documents fournis avec le produit pour des détails spécifiques.

Comment programmer le radiateur pour un fonctionnement automatique ?

Si votre modèle dispose d'une fonction de programmation, référez-vous au manuel d'utilisation pour configurer les horaires de chauffage selon vos besoins.

Que faire en cas de panne électrique ?

En cas de panne électrique, débranchez le radiateur. Une fois l'électricité rétablie, vous pourrez le rebrancher et le régler selon vos préférences.

Le radiateur dégage une odeur au premier démarrage, est-ce normal ?

Oui, une légère odeur peut se dégager lors du premier démarrage en raison de la chaleur des composants. Cela devrait disparaître après quelques heures de fonctionnement.

MODE D'EMPLOI RADIAFONTE NOIROT

La garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dès que l'accord de principe est donné par le constructeur pour le retard des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des déféctuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

Assurance du personnel :

En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

Contestation :

Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.

Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

BON de garantie

TYPE :

PUISSANCE :

DATE DE

FABRICATION :

DATE DE

MISE EN SERVICE :

Cet appareil a été étudié, conçu et réalisé avec soin

pour vous donner entière satisfaction.

Notice

107, boulevard Ney - 75883 Paris Cedex 18

Tel.:[phone]Fax:[phone]

www.noiro.fr

SAV: 8 Rue Louis Ampère - 02 930 LAON Cedex

Tel.: [phone] • Fax: [phone]

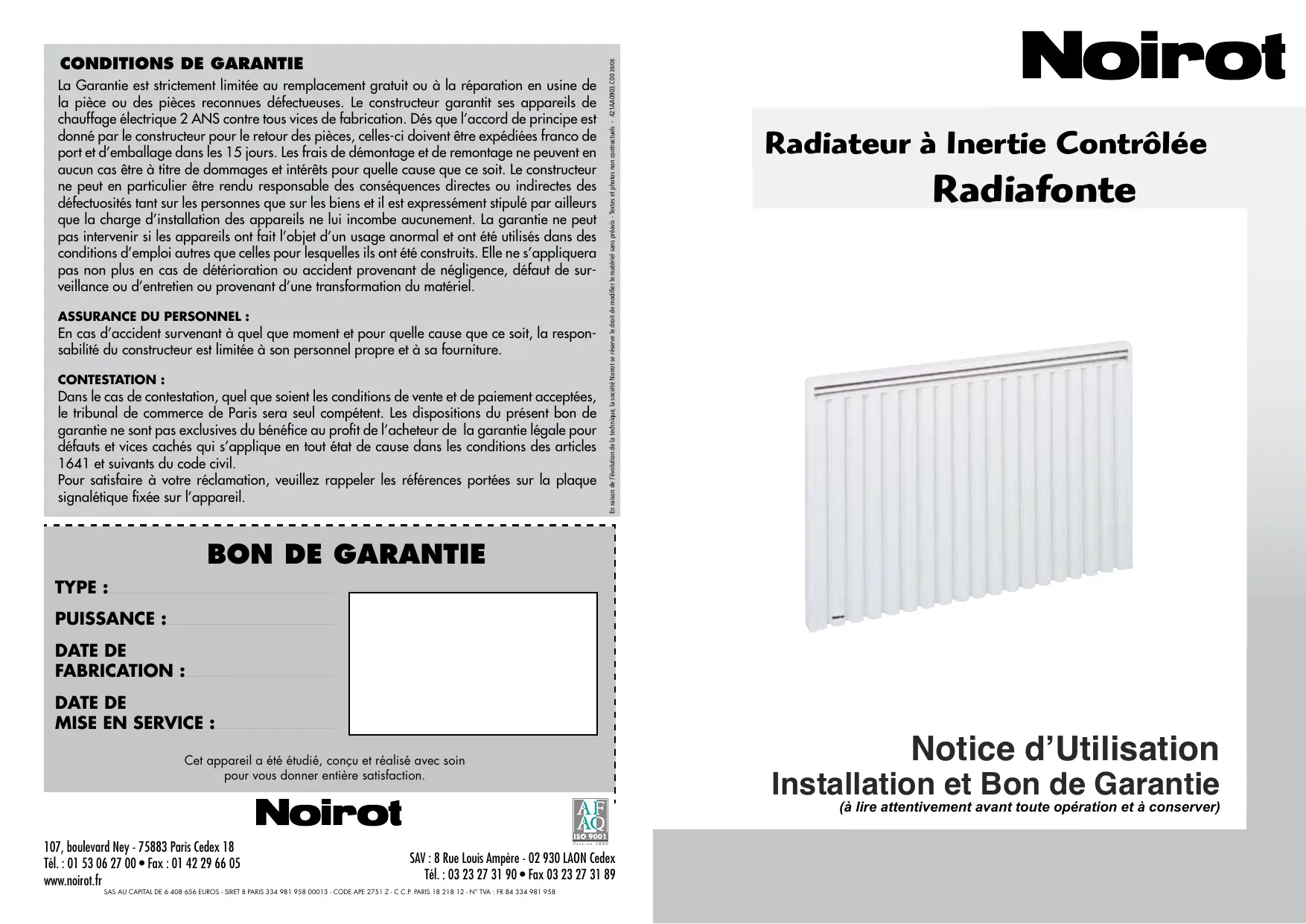

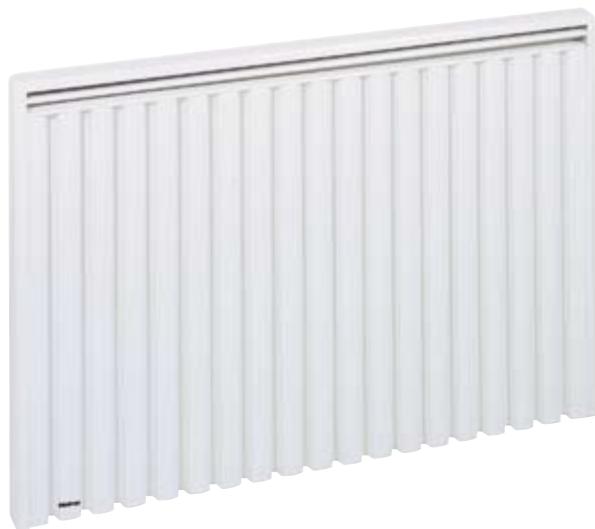

Radiateur à inertie contrôle radiafonte

Notice d'Utilisation Installation et Bon de Garantie

(A lire attentivement avant toute opération et à conserver)

Avant PROPOS :

• Vous venez d'acquérir ce Radiateur à Inertie Contrôle Radiafonte de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
• Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil.
• Il est recommandé de conserver cette notice, même après installation de votre appareil.

Sommaire

1. Caractéristiques page 3
2. Recommandations de mise en place page 3
3. Installation et fixation, page 4
4. Raccordement électrique page 5
5. Comment utiliser votre appareil
6. -Conseils/Entretien page 9
7. Aide aux diagnostics page 10
8. - Identification de votre appareil

Important : les caracteristiques de l'appareil sont indiquees sur l'etiquette signalétique.

NF ELECTRICITE PERFORMANCE	Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit les performances de ces apparciels qui respectent lesnormes d'aptitude à la fonction en plus de l'ensemble des normes de sécurité en viqueur.
Cat. C	Les apparciels portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.
NF ELECTRICITE	Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus-tries de l'Electricité) garantit que ces apparciels respectent l'ensemble des normesde sécurité en viqueur.
CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte lesdirectives communautaires européennes de sécurité (directive basse tension- dbt)et compatibilité electromagnétique (CEM).
classse II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donpas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénétration des corpssolides et liquides
IK....	Indice de résistance aux chocs de l'enveloppe de l'appareil.

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier.

Elle est composée de :

La référence complète de l'appareil et son indice de fabrication (rep. A) à préciser pour le SAV. Sa puissance en Watt (rep. B). ■ Les certificats de conformité (rep. E-C-D-F). N° du constructeur (rep X).

Recommandations et conseils

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Veillez à ne rien introduire dans l'appareil.

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V ~ 50Hz.

Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	■ S'assurer que le tímoin d'état de fonction est allumé.	■ Burner le bouton de fonctions sur la position «Conf.»
	■ Le tímoin d'état de fonction est allumé, le tímoin de chauffe est étant.	■ Vérifier la valeur de la consigne.■ La température ambiente ne nécessite pas de chauffer.■ L'appareil est en ECO ou en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
	■ Levoyant de marche ne s'allume toujours pas.	■ S'assurer que les disjoncteurs d'installation sont enclenchés.
L'appareilchauffe tout le temps	■ Vérifier que le réglage de la temporé rature n'a pas été modifié.■ Vérifier que l'appareil n'est pas situé pres d'une porte ouverte ou/et pres d'un local non chauffé, ou dans un courant d'air.	■ Régler de nouveau la température.■ Fermer la porte,mettre le local en chauffe ou supprimer le courant d'air.
L'appareil ne suitpas les ordres deprogrammations	■ S'assurer de la bonne utilisation de la centrale de programmation.(Se reporter à son manuel d'utilisation)	■ Burner le bouton de fonctions sur la position «PROG»
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

1 CHARACTERISTIQUES

Références	Puisance (W)	Intensité (A)	Largeur (mm)	Hauteur (mm)	Epaisseur (mm)	Poids (kg)
007353.2.FP	750	3,3	456	550	42+58	17,3
007353.3.FP	1000	4,3	669	550	42+58	23,4
007353.5.FP	1500	6,5	796	550	42+58	31,0
007353.7.FP	2000	8,7	1222	550	42+58	44,0
007353.8.FP	2500	10,9	1222	550	42+58	44,0

En option : - pieds de soutien ref. 007353. a. AA (vendu séparation)

• L'appareil permet de recevoir les cassettes de programmation par Fil pilote,

Courant Porteur ou Radio Fréquence.

• Contacter votre revendeur.

Programmateur Radio Fréquence

2 Recommandations de mise en PLACE

Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants. Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche. L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau. L'appareil ne doit pas être installé sous une prise de courant.

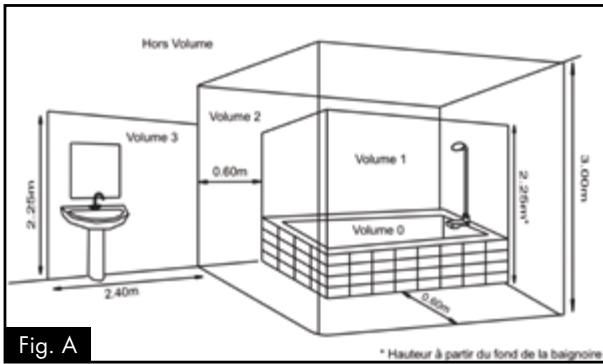

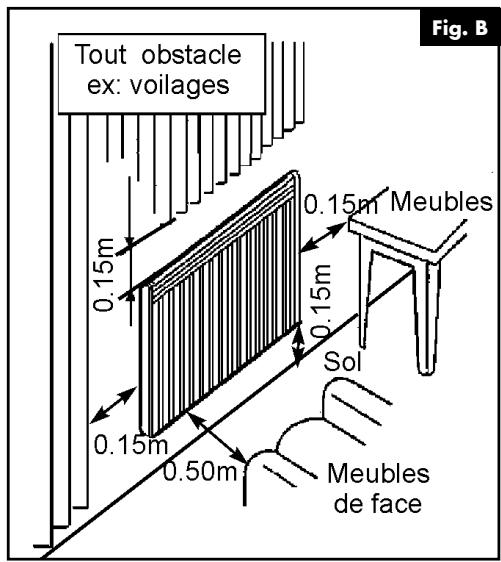

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

■ Si l'appareil est recouvert, il y a risque de surchauffe. Le logo ci-dessus rappelle ce risque. ■ Il est donc formellement interdit de couvrir ou d'obstruer les entrées ou les sorties d'air au risque d'incidents ou de dégradations de l'appareil. - Evitez d'inverser l'appareil dans un courant d'air susceptible de perturber sa régulation. Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc...(Fig. B).

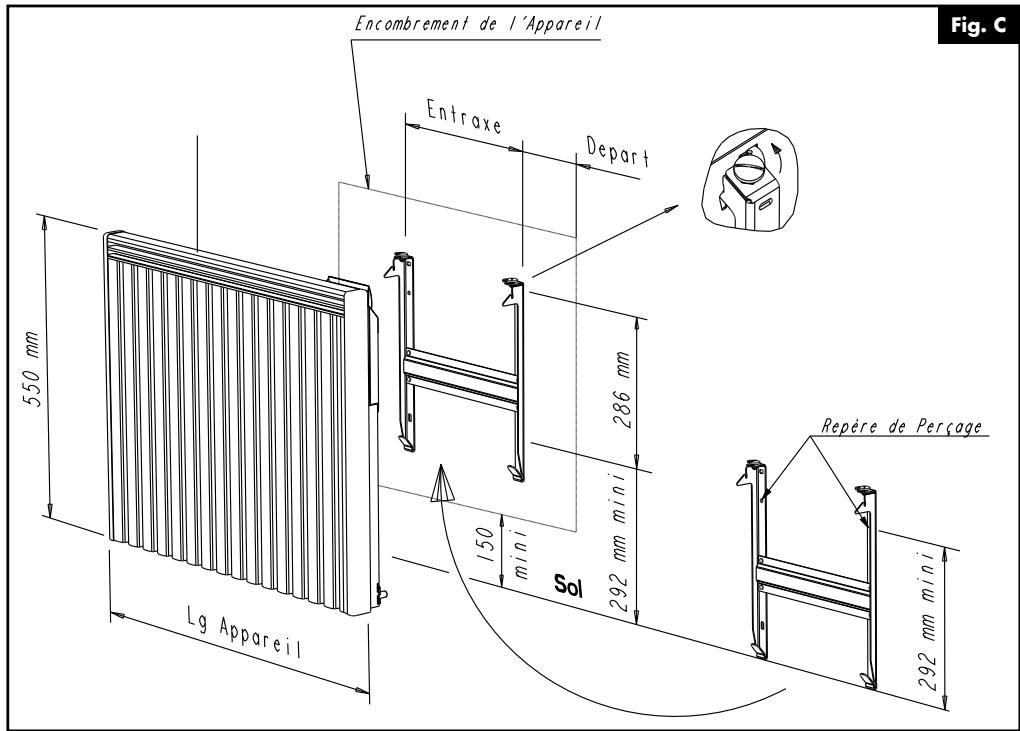

Installation et fixation

CONSEILS : Pour faciliter l'obtention de la côte minimale de 150 mm (bas de l'appareil par rapport au sol), il suffit de placer le dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux trous servant de gabarit de pose, la position des trous de percages inférieurs - Fig. C.

1 - Déverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens des aiguilles d'une montre puis ôter le dosseret de l'appareil (Fig. C). 2 - Fixer le dosseret sur la paroi à l'aide de 4 vis minimum (diam. 6 mm) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur (Fig. C). 3 - Positionner l'appareil sur les pattes inférieures du dosseret et le redresser jusqu'à son emboitement dans le dosseret. 4 - Reverrouiller le dosseret en agissant à l'aide d'un tournevis sur les verrous dans le sens inverse des aiguilles d'une montre (Fig. C).

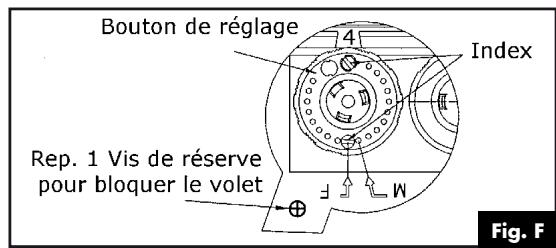

Condmnation du VOLET:

• Une vis (Fig. F Rep.1) est disponible à l'arrêt du boîtier pour bloquer le volet afin de condamner les réglages. Une encoche sous la poignée du volet est prévue à cet effet.

Choix d'une PLAGE de temperature :

• Les 2 index (Fig. F) situés sur la manette du thermostat sont des butées que l'on peut déplacer (après les avoir extraits de leur emplacement d'origine).

Pour obtenir le point Maxi. d'une plage de température par limitation de la rotation (exemple : de la position 0 à 7 du bouton de réglage du thermostat), placer l'index dans le trou face au repère M Fig. F.

Pour obtenir une température fixe préalablement régée (exemple : la position

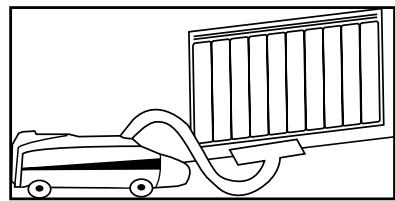

Conseils - entretien

Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air. ■ Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon,...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTERIORER LE REVÊTEMENT EPOXY.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉE.

■ Reglage avec programmateur ou centrale de programmation:

Ils programment automatiquement votre appareil par l'intermédiaire d'un fil pilote, une fois la programmation réalisée.

• Faire le réglage de la température CONFORT comme indiqué précédemment. Commutateur de fonctions sur CONF. et action sur le bouton de réglage.
• Après stabilisation de la température, placer le commutateur de fonctions sur PROG. Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez préalablement enregistrées, selon votre rythme de vie.

L'appareil vous indiquera en permanence son état de fonctionnement grâce à ses voyants (CONF/ECO/HGEL) ou son arrêt chauffage si aucun n'est allumé.

Utilisation du mode six ordres par fil pilote.

Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifique.

Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors-Gel, et Arrêt chauffage (voir tableau du chapitre 4).

• Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort.
• Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort.

Remarques :

• Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l'intermédiaire d'une Centrale de Programmation réalisant de la gestion tarifiques avec les contrats du type TEMPO d'EDF.
• Notre appareil étant équipé d'un thermostat électrique 6 ordres : les changements commandés par le gestionnaire et le programmeur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.

Usage exceptionnel : dérogation d'un appareil de sa programmation

Quelle que soit l'ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez :

• Si l'appareil est installé dans une chambre occupée par une personne malade, par exemple, développer la température CONFORT en permanence (positionner le commutateur sur CONF.) sauf si l'ordre transmis est Hors-Gel ou Arrêtchauffage.
• Si la piece est inoccupée (chambre d'amis par exemple), maintainir la température à une valeur très BASSE en permanence (positionner le commutateur sur HGEL) sauf si l'ordre transmis est Arrêtchauffage.
• Dans les 2 cas ci-dessus, après suppression de l'usage exceptionnel, replacer le mode de fonctions sur PROG.

Puisance	75W	1000W	1500W	2000W	2500W
Entraxe (E)	160mm	295mm	414mm	518mm	788mm
Lg Appareil	456mm	669mm	796mm	1222mm	1222mm
Départ	219,5mm	252,5mm	260,5mm	252,5mm	252,5mm

NOTA : Pour un excellent fonctionnement de l'appareil au mur, il est possible de rajouter 1 vis de fixation sur le montant du dosseret (Rep. D Fig. D).

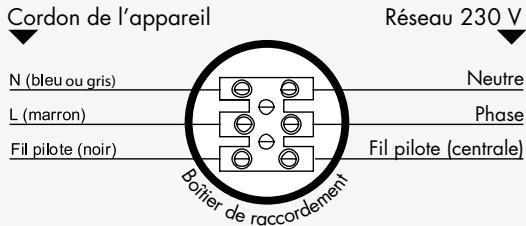

4 Raccordement electrique

L'installation doit composer un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm. L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France). L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.

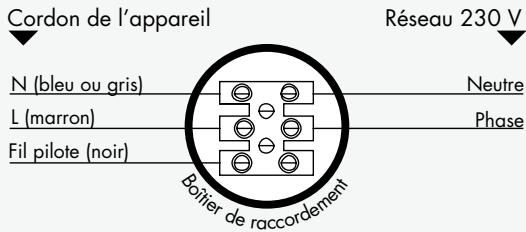

Sans utilisation du FIL PIOTE

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉS HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉE.

Respecter le SENS de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOTE

Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT/JAUNE.

NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesures par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

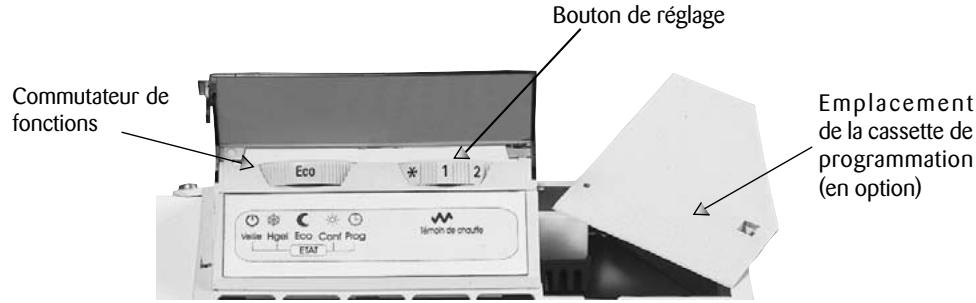

Comment utiliser votre appareil

La régulation électronique de cet appareil a été conçue pour vous donner le maximum d'économie.

Selectionner 5 fonctions:

• CONF.: Maintient la température Confort régée par le bouton de réglage du thermostat
• ECO.: Maintient la pièce à la température Economique.
• HGEL.: Maintient la pièce à une température Hors Gel.
• PROG.: Permet de recevoir des ordres de fonctionnement programmés.
• ARRET CHAUFFAGE: Arrête la fonction chauffage de l'appareil.

■ Reglage de la temperature confort:

-Mettre le commutateur de fonctions sur Conf. et le bouton de réglage jusqu'au niveau souhaité (zone confort sur le 5) : le voyant s'allume. -Fermer les portes de communication de la pièce et attendre quelques heures pour que la température se soit stabilisée. · Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne d'un quart de point avec le bouton de réglage. - Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort.

■ Reglage des fonctions pour un maximum d'economie:

· 1er Cas : VOUS ETES DANS LA PIECE. Régler le commutateur de fonctions sur Conf. La température obtenue est celle régée initialement. Au besoin, affinez cette température à l'aide d'un thermomètre. - 2ème Cas : VOUS N'ETES PAS DANS LA PIECE OU LA NUIT. Régler le commutateur de fonctions sur Eco. Cette position économique provoque un abaissement de la température de la pièce de -3,5°C environ. - 3ème Cas : HORS GEL POUR UNE ABSENCE DE LONGUE DUREE. La pièce n'est pas utilisée (chambre d'amis, ou vous partez plusieurs jours de chez vous). Régler le commutateur de fonctions (Rep. A Fig. E) sur Conf. et le bouton de réglage du thermostat sur * (Rep. C Fig. E) :

La température de la pièce est maintenue entre 5 et 8°C pour obtenir un maximum d'économie sans risque de gel (tuyauterie de la cuisine ou de la salle de bains protégée; pas de condensation).
