MODE D'EMPLOI PHR 6 TECHNIBEL
Ce produit marqué C€ est conforme aux exigences essentielles des Directives :
- Basse Tension n° 73/23 CEE modifiée 93/68 CEE.
- Compatibilité Electromagnétique n° 89/336 CEE modifiée 92/31 CEE et 93/68 CEE.

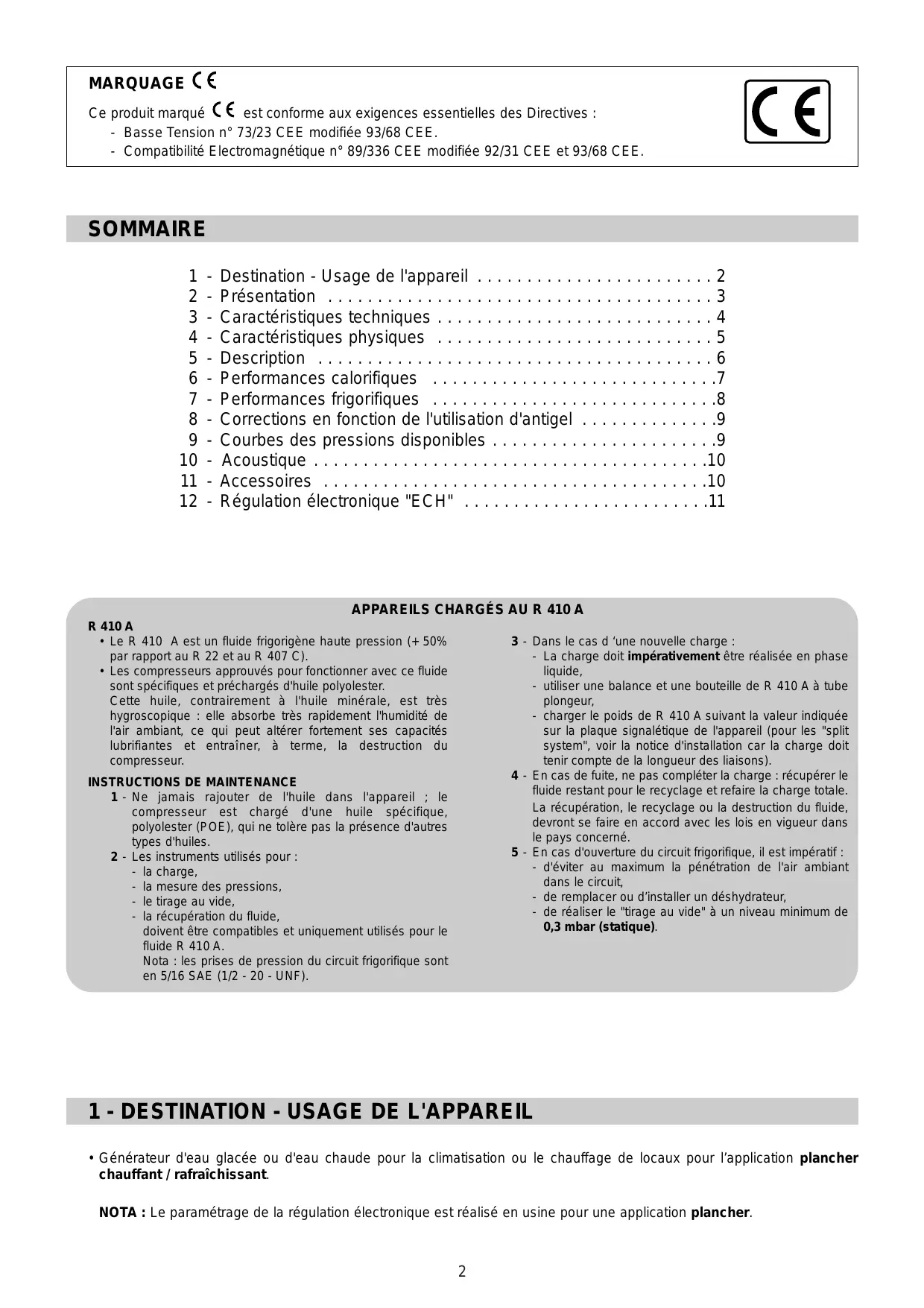

SOMMAIRE
1 - Destination - Usage de l'appareil ..... 2
2 - Présentation 3
3 - Caractéristiques techniques ..... 4
4 - Caractéristiques physiques 5
5 - Description 6
6 - Performances calorifiques .....7
7 - Performances frigorifiques ....8

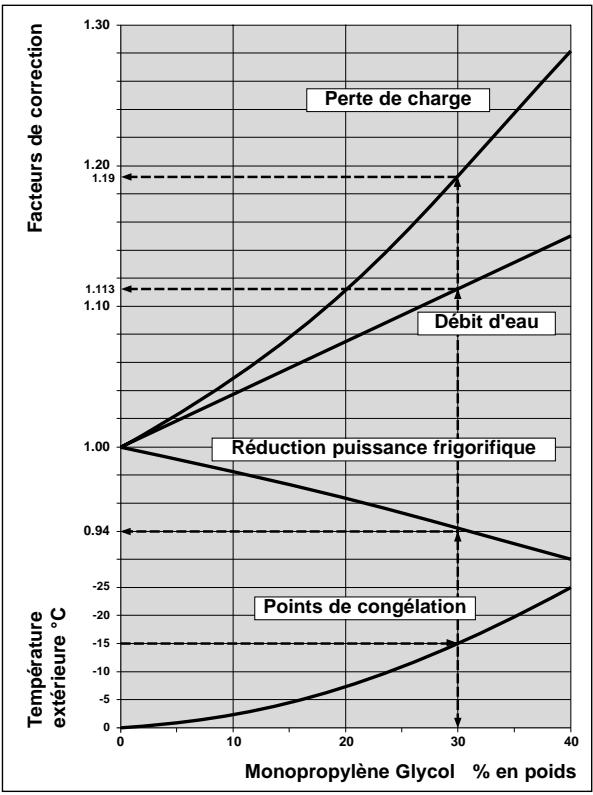

8 - Corrections en fonction de l'utilisation d'antigel .....9
9 - Courbes des pressions disponibles .....9
10 - Acoustique ....10
11 - Accessoires ....10
12 - Régulation électronique "ECH" .....11
APPAREILS CHARGÉS AU R 410 A
R 410 A
- Le R 410 A est un fluide frigorigène haute pression (+ 50% par rapport au R 22 et au R 407 C).
- Les compresseurs approuvés pour fonctionner avec ce fluide sont spécifiques et préchargés d'huile polyolester.
Cette huile, contrairement à l'huile minérale, est très hygroscopique : elle absorbe très rapidement l'humidité de l'air ambiant, ce qui peut altérer fortement ses capacités lubrifiantes et entraîner, à terme, la destruction du compresseur.
INSTRUCTIONS DE MAINTENANCE
1 - Ne jamais rajouter de l'huile dans l'appareil ; le compresseur est chargé d'une huile spécifique, polyolester (POE), qui ne tolère pas la présence d'autres types d'huiles.
2 - Les instruments utilisés pour :
- la charge,
- la mesure des pressions,
- le tirage au vide,
- la récupération du fluide, doivent être compatibles et uniquement utilisés pour le fluide R 410 A.
Nota : les prises de pression du circuit frigorifique sont en 5/16 SAE (1/2 - 20 - UNF).
3 - Dans le cas d'une nouvelle charge :
- La charge doit impérativement être réalisée en phase liquide,
- utiliser une balance et une bouteille de R 410 A à tube plongeur,
- charger le poids de R 410 A suivant la valeur indiquée sur la plaque signalétique de l'appareil (pour les "split system", voir la notice d'installation car la charge doit tenir compte de la longueur des liaisons).
4 - En cas de fuite, ne pas compléter la charge : récupérer le fluide restant pour le recyclage et refaire la charge totale. La récupération, le recyclage ou la destruction du fluide, devront se faire en accord avec les lois en vigueur dans le pays concerné.
5 - En cas d'ouverture du circuit frigorifique, il est impératif :
- d'éviter au maximum la pénétration de l'air ambiant dans le circuit,
- de remplacer ou d'installer un déshydrateur,
- de réaliser le "tirage au vide" à un niveau minimum de 0,3 mbar (statique).
1 - DESTINATION - USAGE DE L'APPAREIL
- Générateur d'eau glacée ou d'eau chaude pour la climatisation ou le chauffage de locaux pour l'application plancher chauffant / rafraîchissant.
NOTA : Le paramétrage de la régulation électronique est réalisé en usine pour une application plancher.

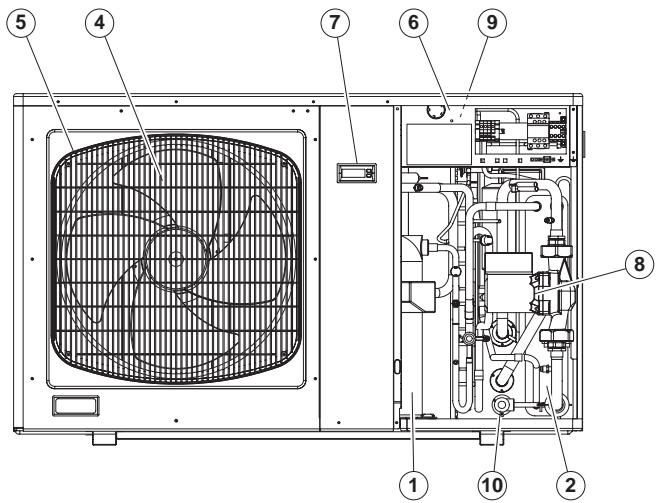

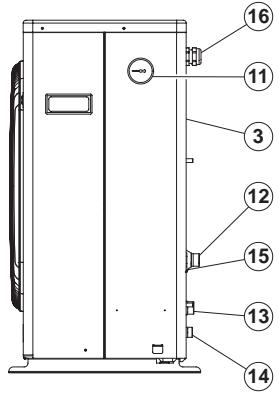

2.1 - DESCRIPTION
1 - Compresseur hermétique capoté.
2 - Echangeur à eau à plaques.
3 - Echangeur à air plate-fin.
4 - Motoventilateur.
5 - Grille de protection ventilateur.
6 - Coffret électrique.
7 - Clavier afficheur de la régulation électronique.
8 - Circulateur.
9 - Vase d'expansion.
10 - Soupape de sécurité.
PHR 6
PHR 8

11 - Manomètre.
12 - Raccord entrée d'eau.
13 - Raccord sortie d'eau.
14 - Remplissage / vidange du circuit d'eau.
15 - Purgeur d'air.
16 - Passage des câbles électriques.

- Tuyauterie en cuivre.
- Carrosserie en tôle galvanisée peinte.
- Echangeur à air cuivre/aluminium.
- Echangeur à eau inox.
- Grilles plastique.
NOTA : Les appareils sont livrés avec un filtre à eau à monter sur l'entrée d'eau lors de l'installation.
2.2 - ÉQUIPEMENT ÉLECTRIQUE
- 1 compresseur de type "SCROLL" et son contacteur (type rotatif pour PHR 6).
• 1 circulateur et son contacteur.
• 1 (ou 2) moto-ventilateur(s).
• 1 pressostat HP et 1 pressostat BP. - Régulation "Toutes saisons" proportionnelle.
- Pressostat différentiel de détection de débit d'eau.
- Régulation électronique "ECH".
- Sonde de régulation de température, placée à l'entrée d'eau.
- NOTA :
- Equipement électrique selon EN 60 335-2-40.
3 - CARACTÉRISTIQUES TECHNIQUES
| Modèle | PHR 6 | PHR 8 | PHR 11 | PHR 15 | PHR 17 | ||
| en CHAUD | |||||||
| Puissance calorifique | kW | 6,80 | 8,65 / 8,60 | 11,25 / 11,20 | 14,00 | 17,00 | |
| Puissance absorbée nominale* | kW | 1,76 | 2,20 / 2,10 | 2,70 / 2,56 | 3,54 | 4,47 | |
| Coefficient de performance (COP) | 3,86 | 3,93 / 4,10 | 4,17 / 4,38 | 4,07 | 3,80 | ||
| Puissance absorbée totale maxi | mono kW | 2,80 | 3,90 | 4,85 | - | - | |
| tri kW | - | 3,65 | 4,40 | 6,50 | 7,70 | ||
| Intensité absorbée totale maxi | mono A | 12,70 | 18,00 | 23,00 | - | - | |
| tri A | - | 8,00 | 10,00 | 13,00 | 14,00 | ||
| Débit d'eau nominal | m^3/h | 1,19 | 1,44 | 1,91 | 2,48 | 2,81 | |
| 10^-4m^3/s | 3,30 | 4,00 | 5,30 | 6,90 | 7,80 | ||
| Pression disponible | kPa | 50,00 | 42,00 | 55,00 | 65,00 | 76,00 | |
| en FROID | |||||||
| Puissance frigorifique | kW | 6,70 | 8,70 / 8,50 | 9,45 / 9,50 | 14,60 | 16,50 | |
| Puissance absorbée nominale* | kW | 2,08 | 2,94 / 2,77 | 3,33 / 3,13 | 4,37 | 6,00 | |
| Efficacité frigorifique (EER) | 3,22 | 2,96 / 3,07 | 2,84 / 3,04 | 3,34 | 2,75 | ||
| Puissance absorbée totale maxi | mono kW | 2,80 | 3,90 | 4,85 | - | - | |
| tri kW | - | 3,65 | 4,40 | 6,50 | 7,70 | ||
| Intensité absorbée totale maxi | mono A | 12,70 | 18,00 | 23,00 | - | - - | |
| tri A | - | 8,00 | 10,00 | 13,00 | 14,00 | ||
| Débit d'eau nominal | m^3/h | 1,15 | 1,48 | 1,62 | 2,48 | 2,74 | |
| 10^-4m^3/s | 3,20 | 4,10 | 4,50 | 6,90 | 7,60 | ||
| Pression disponible | kPa | 50,00 | 41,00 | 72,00 | 65,00 | 79,00 | |
(*) Brute (sans circulateur)
monophasé / triphasé
CONDITIONS NOMINALES DE FONCTIONNEMENT
| en CHAUD | |
| Température air extérieur (sec) | + 7°C |
| Température air extérieur (humide) | + 6°C |
| Température sortie d'eau | +35°C |
| en FROID | |
| Température air extérieur (sec) | +35°C |
| Température sortie d'eau | +18°C |
NOTA : Pression maximum du circuit d'eau : 3 bar.
LIMITES DE FONCTIONNEMENT (eau pure) (*)
| PHR 6 | PHR 8 | PHR 11 | PHR 15 | PHR 17 | |
| en CHAUD | |||||
| Température air extérieur maxi. (sec) | + 20°C | + 20°C | + 20°C | + 20°C | + 20°C |
| Température air extérieur mini. (sec) pour température sortie d'eau maxi (40°C) | - 10°C | - 10°C | - 10°C | - 8°C | - 8°C |
| Température air extérieur mini. (sec) pour température sortie d'eau nominale (35°C) | - 10°C | - 15°C | - 15°C | - 15°C | - 13°C |
| Température sortie d'eau mini. | + 25°C | + 25°C | + 25°C | + 25°C | + 25°C |
| en FROID | |||||
| Température air extérieur maxi. (sec) | + 43°C (**) | + 43°C (**) | + 43°C (**) | + 43°C (**) | + 43°C (**) |
| Température air extérieur mini. (sec) | 0°C | 0°C | - 5°C | - 3°C | - 7°C |
| Température sortie d'eau maxi. | + 25°C (**) | + 25°C (**) | + 25°C (**) | + 25°C (**) | + 25°C (**) |
| Température sortie d'eau mini. | + 15°C | + 15°C | + 15°C | + 15°C | + 15°C |
(*) Les limites indiquées sont celles de la machine.
(**) À 43° C de température d'air extérieur, la température de sortie d'eau maxi. est limitée à 15° C.

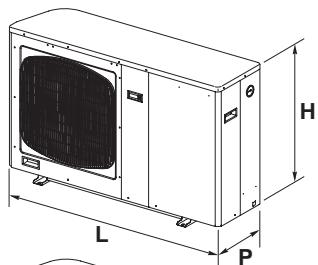

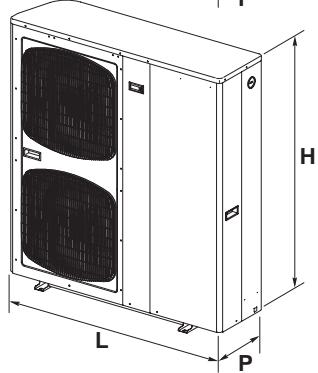

4 - CARACTÉRISTIQUES PHYSIQUES
| Modèle | PHR 6 | PHR 8 | PHR 11 | PHR 15 | PHR 17 | ||
| Dimensions | L | mm | 1190 | 1190 | 1190 | 1190 | 1190 |
| H | mm | 735 | 735 | 1235 | 1235 | 1235 | |
| P | mm | 340 | 340 | 340 | 340 | 340 | |
| Poids | kg | 82 | 90 | 113 | 127 | 131 | |
| Dimensions avec emballage | L | mm | 1270 | 1270 | 1270 | 1270 | 1270 |
| H | mm | 900 | 900 | 1400 | 1400 | 1400 | |
| P | mm | 420 | 420 | 420 | 420 | 420 | |
| Poids | kg | 94 | 102 | 126 | 140 | 144 | |


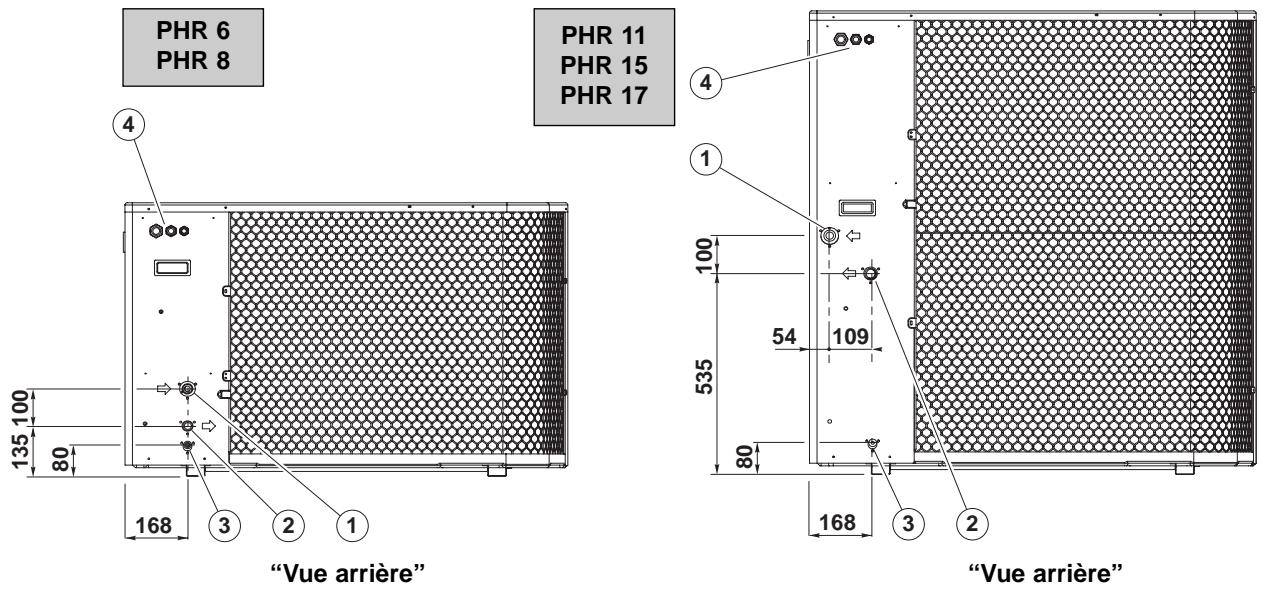

H L P| 1 | Raccordement entrée d'eau mâle avec purgeur d'air |
| 2 | Raccordement sortie d'eau mâle |
| 3 | Remplissage / vidange circuit d'eau |
| 4 | Passage des câbles électriques |

| Modèle | PHR 6 | PHR 8 | PHR 11 | PHR 15 | PHR 17 | |
| Compresseur hermétiqueavec protection thermique | Rotatif | Scroll | Scroll | Scroll | Scroll | |
| Capotage insonorisant | ● | ● | ● | ● | ● | |
| Alimentation électrique | 230V/1/50Hz | ● | ● | ● | - | - |
| 400V/3N/50Hz | - | ● | ● | ● | ● | |
| Intensité de démarrage | mono A | 49 | 82 | 97 | - | - |
| tri A | - | 35 | 48 | 64 | 74 | |
| Intensité de démarrage avec kit démarrage monophasé (accessoire) | A | 29 | 44 | 44 | - | - |
| Moto-ventilateur hélicoïde à entraînement direct avec protection thermique, soufflage horizontal | 1 | 1 | 2 | 2 | 2 | |
| Débit d'air | m^3/h | 3000 | 3000 | 6000 | 6000 | 6000 |
| m^3/s | 0,833 | 0,833 | 1,667 | 1,667 | 1,667 | |
| Diamètre de l'hélice | mm | 460 | 460 | 460 | 460 | 460 |
| Alimentation | 230V/1/50Hz | ● | ● | ● | ● | ● |
| Vitesse de rotation | tr/mn | 770 | 770 | 770 | 770 | 770 |
| Intensité absorbée | A | 0,7 | 0,7 | 1,4 | 1,4 | 1,4 |
| Puissance absorbée | kW | 0,140 | 0,140 | 0,280 | 0,280 | 0,280 |
| Echangeur à airavec ailettes persiennées et traitement hydrophile | ● | ● | ● | ● | ● | |
| Système de détente (*) | détendeur | ● | ● | ● | ● | ● |
| Echangeur à eau inox à plaques brasées | ● | ● | ● | ● | ● | |
| Contenance en eau | litres | 0,56 | 0,7 | 0,84 | 1,05 | 1,26 |
| Système de détente (*) | détendeur | ● | ● | ● | ● | ● |
| Circuit frigorifique interne chargéavec pressostats HP et BP | 1 | 1 | 1 | 1 | 1 | |
| Fluide frigorigène R 410 A Charge totale | kg | 1,7 | 1,8 | 3,2 | 3,4 | 3,6 |
| Circulateur | ● | ● | ● | ● | ● | |
| Intensité absorbée | A | 0,8 | 0,8 | 1 | 1,3 | 1,6 |
| Puissance absorbée | kW | 0,16 | 0,16 | 0,24 | 0,28 | 0,32 |
| Alimentation électrique | 230V/1/50Hz | ● | ● | ● | ● | ● |
| Vase d'expansion (pression de gonflage 1,5 bar) | ● | ● | ● | ● | ● | |
| Capacité | litres | 2 | 2 | 2 | 2 | 2 |
| Soupape de sécurité (pression 3 bar) | ● | ● | ● | ● | ● | |
| Manomètre (0 à 6 bar) | ● | ● | ● | ● | ● | |
| Purgeur d'air | ● | ● | ● | ● | ● | |
| Circuit hydraulique | ||||||
| Raccordement mâle | entrée | 3/4" | 3/4" | 1" | 1" | 1" |
| sortie | 3/4" | 3/4" | 1" | 1" | 1" | |
| Contenance en eau de l'appareil | litres | 2,1 | 2,2 | 2,6 | 2,8 | 3 |
| Pressostat différentiel de détection de débit d'eau | ● | ● | ● | ● | ● | |
| Filtre à eau fourni, non monté | ● | ● | ● | ● | ● | |
| Volume en eau du système | ||||||
| Volume minimum en eau (**) | litres | 45 | 30 | 40 | 50 | 60 |
| Volume maximum en eau (***) | ||||||
| Application plancher | litres | 200 | 200 | 200 | 200 | 200 |
| Alimentation électrique générale | ||||||
| Tension d'alimentation | 230V/1/50Hz | ● | ● | ● | - | - |
| 400V/3N/50Hz | - | ● | ● | ● | ● | |
| Indice de protection de l'appareil | IP 24 | IP 24 | IP 24 | IP 24 | IP 24 | |
(*) Les PHR 6, 8, 11 et 15 sont équipées d'un seul détendeur bi-flow utilisé en fonctionnement chaud et en fonctionnement froid. La PHR 17 est équipée de deux détendeurs (un pour le fonctionnement chaud et un pour le fonctionnement froid).
(**) Si le volume en eau du système est inférieur au minimum, l'installation d'un ballon tampon est nécessaire.
(***) Si le volume en eau du système est supérieur au maximum, l'installation d'un vase d'expansion supplémentaire est nécessaire.

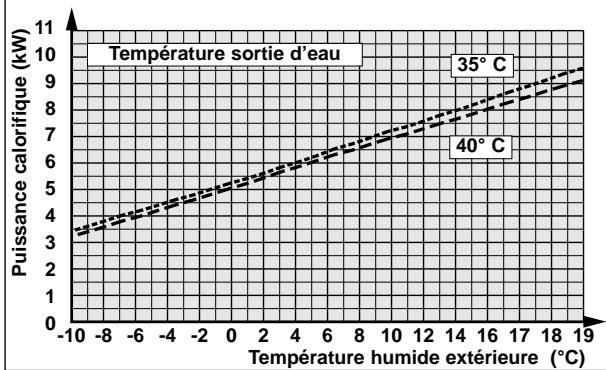

PUISSANCE CALORIFIQUE
PHR 6

line
| Température humide extérieure (°C) | 35°C (kW) | 40°C (kW) | | ---------------------------------- | --------- | --------- | | -10 | 3.5 | 3.2 | | -8 | 4.0 | 3.7 | | -6 | 4.5 | 4.2 | | -4 | 5.0 | 4.7 | | -2 | 5.5 | 5.2 | | 0 | 6.0 | 5.7 | | 2 | 6.5 | 6.2 | | 4 | 7.0 | 6.7 | | 6 | 7.5 | 7.2 | | 8 | 8.0 | 7.7 | | 10 | 8.5 | 8.2 | | 12 | 9.0 | 8.7 | | 14 | 9.5 | 9.2 | | 16 | 10.0 | 9.7 | | 18 | 10.5 | 10.2 | | 19 | 11.0 | 10.7 |PUISSANCE ABSORBÉE

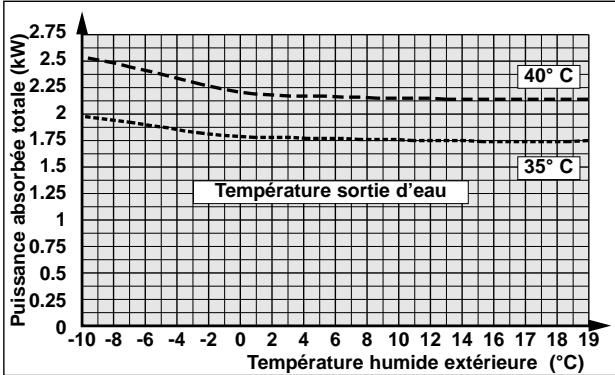

line
| Température humide extérieure (°C) | 40°C (kW) | 35°C (kW) | | ---------------------------------- | --------- | --------- | | -10 | 2.5 | 2.0 | | -8 | 2.4 | 1.9 | | -6 | 2.3 | 1.8 | | -4 | 2.2 | 1.7 | | -2 | 2.1 | 1.6 | | 0 | 2.0 | 1.5 | | 2 | 1.9 | 1.4 | | 4 | 1.8 | 1.3 | | 6 | 1.7 | 1.2 | | 8 | 1.6 | 1.1 | | 10 | 1.5 | 1.0 | | 12 | 1.4 | 0.9 | | 14 | 1.3 | 0.8 | | 16 | 1.2 | 0.7 | | 18 | 1.1 | 0.6 | | 19 | 1.0 | 0.5 |PHR 8

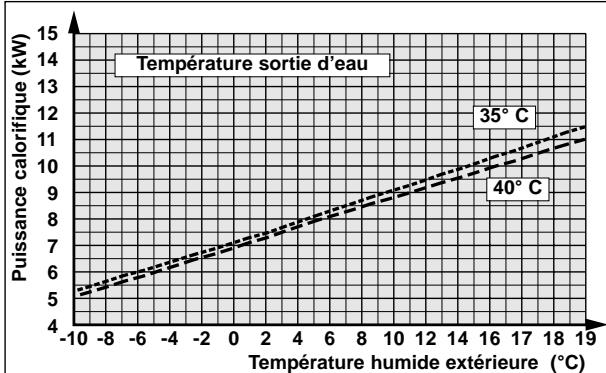

line
| Temperature humide extérieure (°C) | 35°C (kW) | 40°C (kW) | | ---------------------------------- | --------- | --------- | | -10 | 5.0 | 5.0 | | -8 | 5.5 | 5.5 | | -6 | 6.0 | 6.0 | | -4 | 6.5 | 6.5 | | -2 | 7.0 | 7.0 | | 0 | 7.5 | 7.5 | | 2 | 8.0 | 8.0 | | 4 | 8.5 | 8.5 | | 6 | 9.0 | 9.0 | | 8 | 9.5 | 9.5 | | 10 | 10.0 | 10.0 | | 12 | 10.5 | 10.5 | | 14 | 11.0 | 11.0 | | 16 | 11.5 | 11.5 | | 18 | 12.0 | 12.0 | | 19 | 12.5 | 12.5 |

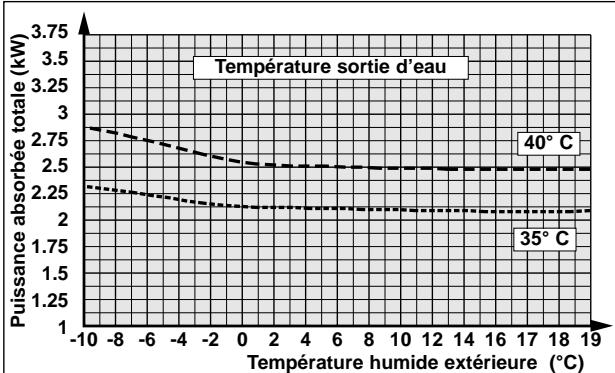

line
| Température humide extérieure (°C) | 35°C (kW) | 40°C (kW) | | ---------------------------------- | --------- | --------- | | -10 | 2.2 | 2.8 | | -8 | 2.15 | 2.75 | | -6 | 2.1 | 2.7 | | -4 | 2.05 | 2.65 | | -2 | 2.0 | 2.6 | | 0 | 1.95 | 2.55 | | 2 | 1.9 | 2.5 | | 4 | 1.85 | 2.45 | | 6 | 1.8 | 2.4 | | 8 | 1.75 | 2.35 | | 10 | 1.7 | 2.3 | | 12 | 1.65 | 2.25 | | 14 | 1.6 | 2.2 | | 16 | 1.55 | 2.15 | | 18 | 1.5 | 2.1 | | 19 | 1.45 | 2.05 |PHR 11

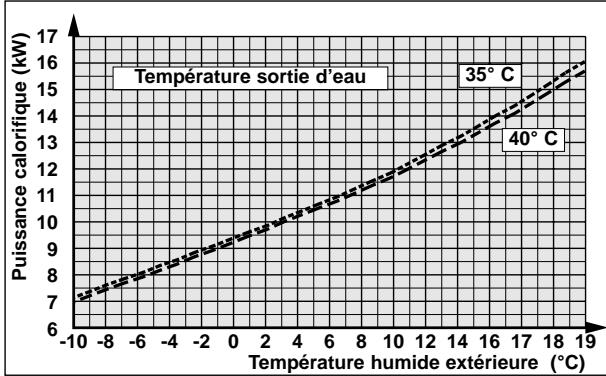

line
| Température humide extérieure (°C) | 35°C (kW) | 40°C (kW) | | ---------------------------------- | --------- | --------- | | -10 | 7.0 | 7.0 | | -8 | 7.5 | 7.5 | | -6 | 8.0 | 8.0 | | -4 | 8.5 | 8.5 | | -2 | 9.0 | 9.0 | | 0 | 9.5 | 9.5 | | 2 | 10.0 | 10.0 | | 4 | 10.5 | 10.5 | | 6 | 11.0 | 11.0 | | 8 | 11.5 | 11.5 | | 10 | 12.0 | 12.0 | | 12 | 12.5 | 12.5 | | 14 | 13.0 | 13.0 | | 16 | 13.5 | 13.5 | | 18 | 14.0 | 14.0 | | 19 | 14.5 | 14.5 |

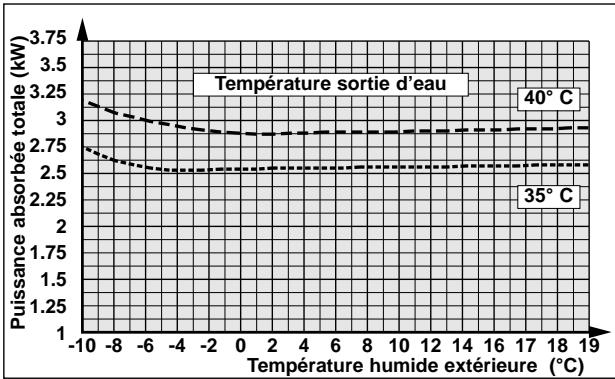

line
| Température humide extérieure (°C) | 40°C (kW) | 35°C (kW) | | ---------------------------------- | --------- | --------- | | -10 | 3.2 | 2.7 | | -8 | 3.1 | 2.6 | | -6 | 3.0 | 2.5 | | -4 | 2.9 | 2.5 | | -2 | 2.8 | 2.5 | | 0 | 2.8 | 2.5 | | 2 | 2.8 | 2.5 | | 4 | 2.8 | 2.5 | | 6 | 2.8 | 2.5 | | 8 | 2.8 | 2.5 | | 10 | 2.8 | 2.5 | | 12 | 2.8 | 2.5 | | 14 | 2.8 | 2.5 | | 16 | 2.8 | 2.5 | | 18 | 2.8 | 2.5 | | 19 | 2.8 | 2.5 |PHR 15

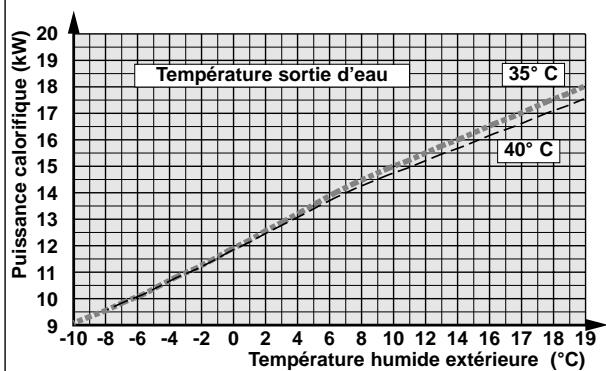

line
| Temperature humide extérieure (°C) | Puissance calorifique (kW) | | ---------------------------------- | -------------------------- | | -10 | 9 | | -8 | 10 | | -6 | 11 | | -4 | 12 | | -2 | 13 | | 0 | 14 | | 2 | 15 | | 4 | 16 | | 6 | 17 | | 8 | 18 | | 10 | 19 | | 12 | 20 | | 14 | 21 | | 16 | 22 | | 18 | 23 | | 20 | 24 | | 22 | 25 | | 24 | 26 | | 26 | 27 | | 28 | 28 | | 30 | 29 | | 32 | 30 | | 34 | 31 | | 36 | 32 | | 38 | 33 | | 40 | 34 |

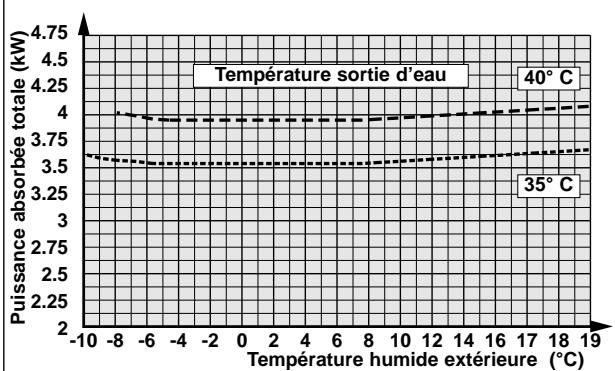

line
| Température humide extérieure (°C) | 35°C (kW) | 40°C (kW) | | ---------------------------------- | --------- | --------- | | -10 | 3.6 | 4.0 | | -8 | 3.55 | 4.0 | | -6 | 3.5 | 4.0 | | -4 | 3.5 | 4.0 | | -2 | 3.5 | 4.0 | | 0 | 3.5 | 4.0 | | 2 | 3.5 | 4.0 | | 4 | 3.5 | 4.0 | | 6 | 3.5 | 4.0 | | 8 | 3.5 | 4.0 | | 10 | 3.5 | 4.0 | | 12 | 3.5 | 4.0 | | 14 | 3.5 | 4.0 | | 16 | 3.5 | 4.0 | | 18 | 3.5 | 4.0 | | 19 | 3.5 | 4.0 |PHR 17

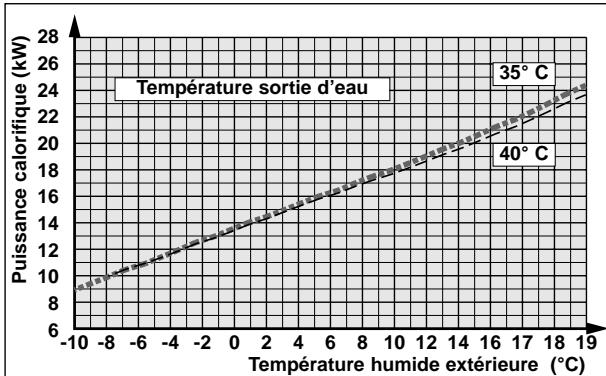

line
| Température humide extérieure (°C) | Puissance calorifique (kW) | | ---------------------------------- | -------------------------- | | -10 | 9 | | -8 | 10 | | -6 | 11 | | -4 | 12 | | -2 | 13 | | 0 | 14 | | 2 | 15 | | 4 | 16 | | 6 | 17 | | 8 | 18 | | 10 | 19 | | 12 | 20 | | 14 | 21 | | 16 | 22 | | 18 | 23 | | 19 | 24 |

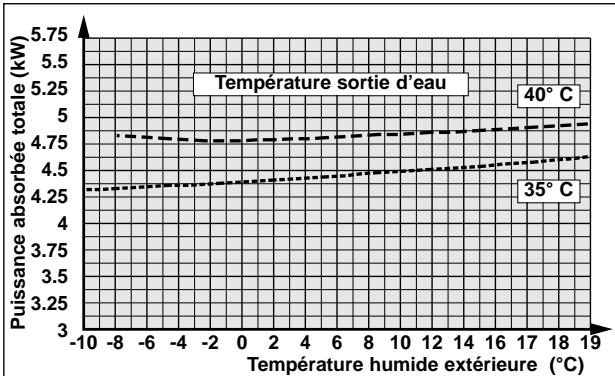

line
| Température humide extérieure (°C) | 35°C (kW) | 40°C (kW) | | ---------------------------------- | --------- | --------- | | -10 | 4.25 | 4.75 | | -8 | 4.25 | 4.75 | | -6 | 4.25 | 4.75 | | -4 | 4.25 | 4.75 | | -2 | 4.25 | 4.75 | | 0 | 4.25 | 4.75 | | 2 | 4.25 | 4.75 | | 4 | 4.25 | 4.75 | | 6 | 4.25 | 4.75 | | 8 | 4.25 | 4.75 | | 10 | 4.25 | 4.75 | | 12 | 4.25 | 4.75 | | 14 | 4.25 | 4.75 | | 16 | 4.25 | 4.75 | | 18 | 4.25 | 4.75 | | 19 | 4.25 | 4.75 |PUISSANCE FRIGORIFIQUE
PHR 6

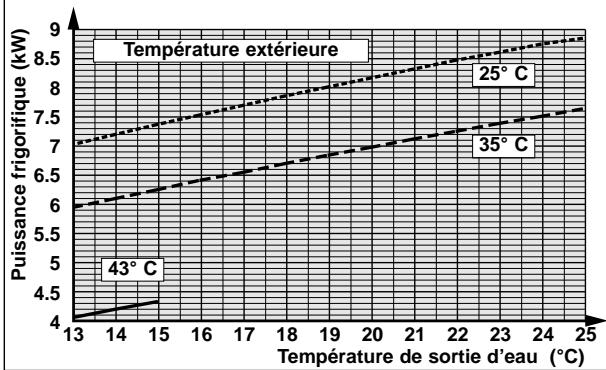

line
| Température de sortie d'eau (°C) | 25°C (kW) | 35°C (kW) | 43°C (kW) | | --------------------------------- | --------- | --------- | --------- | | 13 | 7.0 | 6.0 | 4.5 | | 14 | 7.2 | 6.2 | 4.6 | | 15 | 7.4 | 6.4 | 4.7 | | 16 | 7.6 | 6.6 | 4.8 | | 17 | 7.8 | 6.8 | 4.9 | | 18 | 8.0 | 7.0 | 5.0 | | 19 | 8.2 | 7.2 | 5.1 | | 20 | 8.4 | 7.4 | 5.2 | | 21 | 8.6 | 7.6 | 5.3 | | 22 | 8.8 | 7.8 | 5.4 | | 23 | 9.0 | 8.0 | 5.5 | | 24 | 9.2 | 8.2 | 5.6 | | 25 | 9.4 | 8.4 | 5.7 |PUISSANCE ABSORBÉE

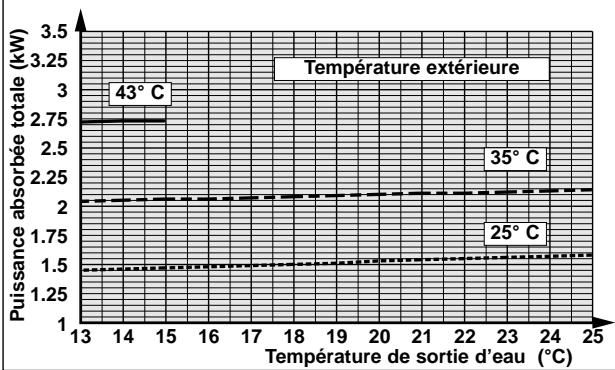

line

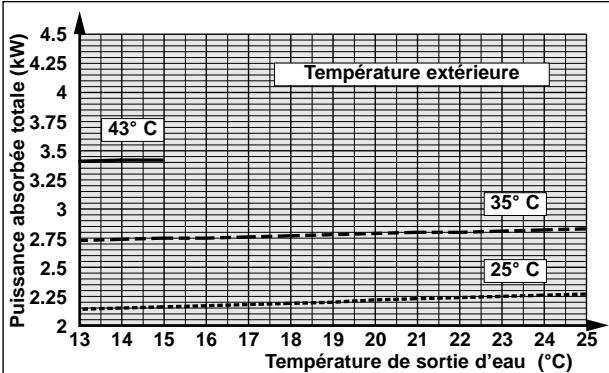

| Température de sortie d'eau (°C) | Puissance absorbée totale (kW) | | -------------------------------- | ------------------------------ | | 13 | 2.75 | | 14 | 2.75 | | 15 | 2.75 | | 16 | 2.75 | | 17 | 2.75 | | 18 | 2.75 | | 19 | 2.75 | | 20 | 2.75 | | 21 | 2.75 | | 22 | 2.75 | | 23 | 2.75 | | 24 | 2.75 | | 25 | 2.75 |PHR 8

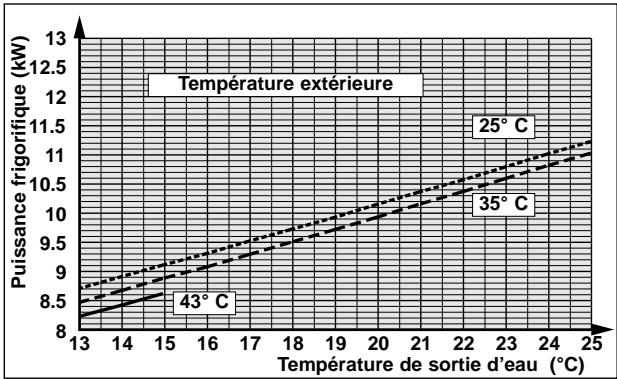

line

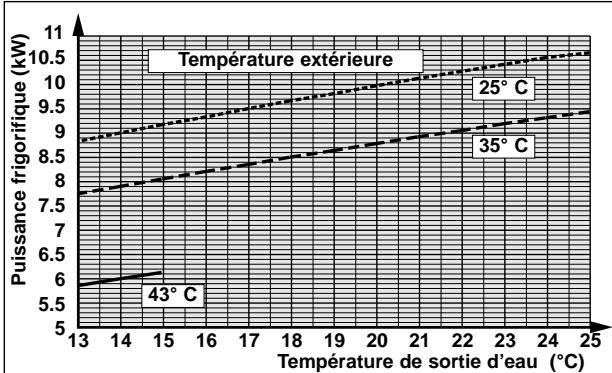

| Température de sortie d'eau (°C) | 25°C (kW) | 35°C (kW) | 43°C (kW) | | --------------------------------- | --------- | --------- | --------- | | 13 | 8.8 | 7.8 | 6.0 | | 14 | 9.0 | 8.0 | 6.1 | | 15 | 9.2 | 8.2 | 6.2 | | 16 | 9.4 | 8.4 | 6.3 | | 17 | 9.6 | 8.6 | 6.4 | | 18 | 9.8 | 8.8 | 6.5 | | 19 | 10.0 | 9.0 | 6.6 | | 20 | 10.2 | 9.2 | 6.7 | | 21 | 10.4 | 9.4 | 6.8 | | 22 | 10.6 | 9.6 | 6.9 | | 23 | 10.8 | 9.8 | 7.0 | | 24 | 11.0 | 10.0 | 7.1 | | 25 | 11.2 | 10.2 | 7.2 |
line
| Température de sortie d'eau (°C) | Puissance absorbée totale (kW) | | -------------------------------- | ------------------------------ | | 13 | 2.25 | | 14 | 2.25 | | 15 | 2.25 | | 16 | 2.25 | | 17 | 2.25 | | 18 | 2.25 | | 19 | 2.25 | | 20 | 2.25 | | 21 | 2.25 | | 22 | 2.25 | | 23 | 2.25 | | 24 | 2.25 | | 25 | 2.25 |PHR 11

line
| Température de sortie d'eau (°C) | 25°C (kW) | 35°C (kW) | 43°C (kW) | | -------------------------------- | --------- | --------- | --------- | | 13 | 8.5 | 8.0 | 7.5 | | 14 | 9.0 | 8.5 | 8.0 | | 15 | 9.5 | 9.0 | 8.5 | | 16 | 10.0 | 9.5 | 9.0 | | 17 | 10.5 | 10.0 | 9.5 | | 18 | 11.0 | 10.5 | 10.0 | | 19 | 11.5 | 11.0 | 10.5 | | 20 | 12.0 | 11.5 | 11.0 | | 21 | 12.5 | 12.0 | 11.5 | | 22 | 13.0 | 12.5 | 12.0 | | 23 | 13.5 | 13.0 | 12.5 | | 24 | 14.0 | 13.5 | 13.0 | | 25 | 14.5 | 14.0 | 13.5 |
line

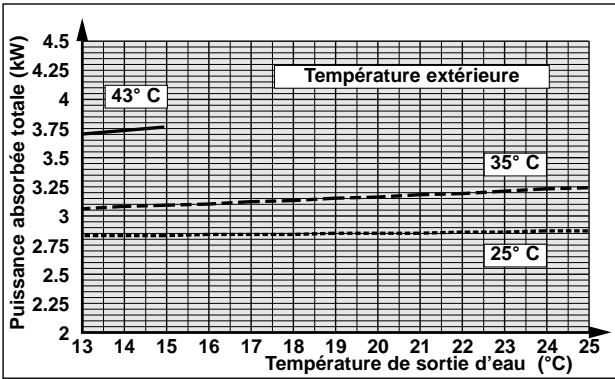

| Température de sortie d'eau (°C) | 25°C (kW) | 35°C (kW) | 43°C (kW) | | -------------------------------- | --------- | --------- | --------- | | 13 | 2.75 | 3.0 | 3.75 | | 14 | 2.75 | 3.0 | 3.75 | | 15 | 2.75 | 3.0 | 3.75 | | 16 | 2.75 | 3.0 | 3.75 | | 17 | 2.75 | 3.0 | 3.75 | | 18 | 2.75 | 3.0 | 3.75 | | 19 | 2.75 | 3.0 | 3.75 | | 20 | 2.75 | 3.0 | 3.75 | | 21 | 2.75 | 3.0 | 3.75 | | 22 | 2.75 | 3.0 | 3.75 | | 23 | 2.75 | 3.0 | 3.75 | | 24 | 2.75 | 3.0 | 3.75 | | 25 | 2.75 | 3.0 | 3.75 |PHR 15

line

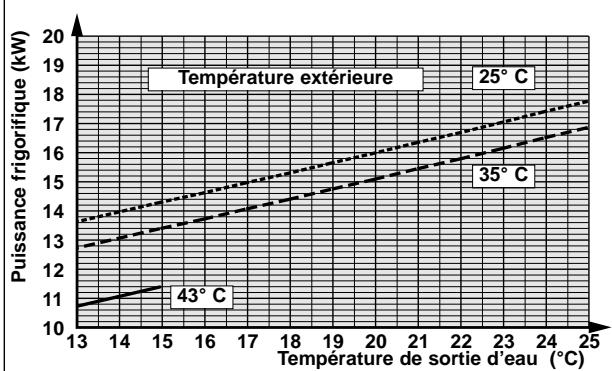

| Temperature de sortie d'eau (°C) | 25°C (kW) | 35°C (kW) | 43°C (kW) | | --------------------------------- | --------- | --------- | --------- | | 13 | 13.8 | 13.0 | 10.8 | | 14 | 14.0 | 13.2 | 11.0 | | 15 | 14.2 | 13.4 | 11.2 | | 16 | 14.4 | 13.6 | 11.4 | | 17 | 14.6 | 13.8 | 11.6 | | 18 | 14.8 | 14.0 | 11.8 | | 19 | 15.0 | 14.2 | 12.0 | | 20 | 15.2 | 14.4 | 12.2 | | 21 | 15.4 | 14.6 | 12.4 | | 22 | 15.6 | 14.8 | 12.6 | | 23 | 15.8 | 15.0 | 12.8 | | 24 | 16.0 | 15.2 | 13.0 | | 25 | 16.2 | 15.4 | 13.2 |
line

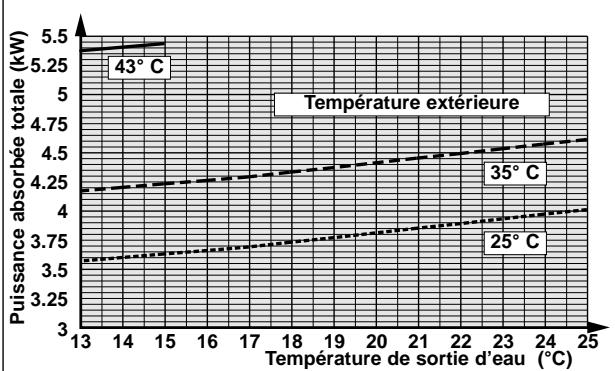

| Température de sortie d'eau (°C) | 25°C (kW) | 35°C (kW) | 43°C (kW) | | -------------------------------- | --------- | --------- | --------- | | 13 | 3.6 | 4.2 | 5.5 | | 14 | 3.65 | 4.25 | 5.5 | | 15 | 3.7 | 4.3 | 5.5 | | 16 | 3.75 | 4.35 | 5.5 | | 17 | 3.8 | 4.4 | 5.5 | | 18 | 3.85 | 4.45 | 5.5 | | 19 | 3.9 | 4.5 | 5.5 | | 20 | 3.95 | 4.55 | 5.5 | | 21 | 4.0 | 4.6 | 5.5 | | 22 | 4.05 | 4.65 | 5.5 | | 23 | 4.1 | 4.7 | 5.5 | | 24 | 4.15 | 4.75 | 5.5 | | 25 | 4.2 | 4.8 | 5.5 |PHR 17

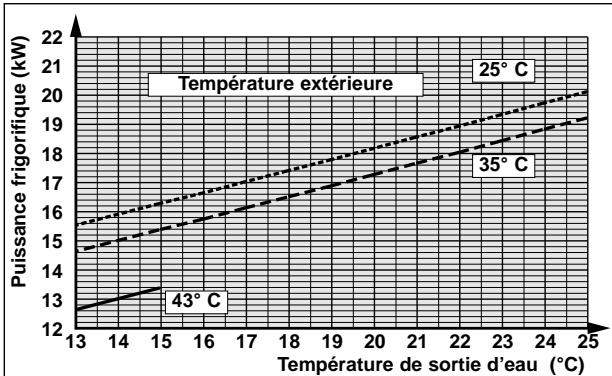

line
| Température de sortie d'eau (°C) | 25°C (kW) | 35°C (kW) | 43°C (kW) | | -------------------------------- | --------- | --------- | --------- | | 13 | 15.0 | 14.5 | 13.0 | | 14 | 15.5 | 15.0 | 13.5 | | 15 | 16.0 | 15.5 | 14.0 | | 16 | 16.5 | 16.0 | 14.5 | | 17 | 17.0 | 16.5 | 15.0 | | 18 | 17.5 | 17.0 | 15.5 | | 19 | 18.0 | 17.5 | 16.0 | | 20 | 18.5 | 18.0 | 16.5 | | 21 | 19.0 | 18.5 | 17.0 | | 22 | 19.5 | 19.0 | 17.5 | | 23 | 20.0 | 19.5 | 18.0 | | 24 | 20.5 | 20.0 | 18.5 | | 25 | 21.0 | 20.5 | 19.0 |

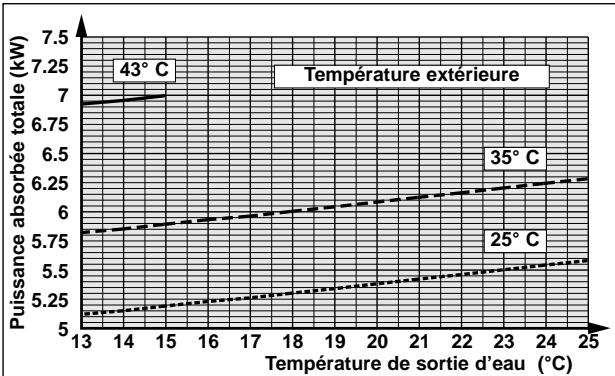

line
| Température de sortie d'eau (°C) | 25°C (kW) | 35°C (kW) | 43°C (kW) | | -------------------------------- | --------- | --------- | --------- | | 13 | 5.1 | 5.8 | 7.0 | | 14 | 5.15 | 5.85 | 7.05 | | 15 | 5.2 | 5.9 | 7.1 | | 16 | 5.25 | 5.95 | 7.15 | | 17 | 5.3 | 6.0 | 7.2 | | 18 | 5.35 | 6.05 | 7.25 | | 19 | 5.4 | 6.1 | 7.3 | | 20 | 5.45 | 6.15 | 7.35 | | 21 | 5.5 | 6.2 | 7.4 | | 22 | 5.55 | 6.25 | 7.45 | | 23 | 5.6 | 6.3 | 7.5 | | 24 | 5.65 | 6.35 | 7.55 | | 25 | 5.7 | 6.4 | 7.6 |8 - CORRECTIONS EN FONCTION DE L'UTILISATION D'ANTIGEL
(Fonctionnement froid)
IMPORTANT :
Utiliser du monopropylène glycol.
Un taux minimum de 15 à 20 % est nécessaire pour éviter tout risque de corrosion.
8.1 - PRINCIPE D'UTILISATION DES COURBES
- Choisir le pourcentage de glycol en fonction de la température minimum pour protéger le circuit d'eau contre le gel et déterminer les coefficients à appliquer sur la puissance, le débit d'eau et la perte de charge.
8.2 - EXAMPLE
- Protection à -15°C température extérieure, ce qui nous donne 30% de glycol (courbe "Points de congélation").
- La courbe "Réduction puissance frigorifique" donne le coefficient à appliquer sur la puissance frigorifique (0,94).
- La courbe "Débit d'eau" donne le coefficient à appliquer sur le débit d'eau (1,113).
- La courbe "Perte de charge" donne le coefficient à appliquer sur la perte de charge (1,19).
Courbes valables pour une régulation de température sur l'entrée d'eau.

line
| Monopropylène Glycol % en poids | Facteurs de correction | Température extérieure °C | | ----------------------------- | ------------------------ | -------------------------- | | 0 | 1.00 | 0 | | 30 | 1.20 | -15 | | 40 | 1.30 | -25 |9 - COURBES DES PRESSIONS DISPONIBLES (en sortie d'appareil)
PHR 6

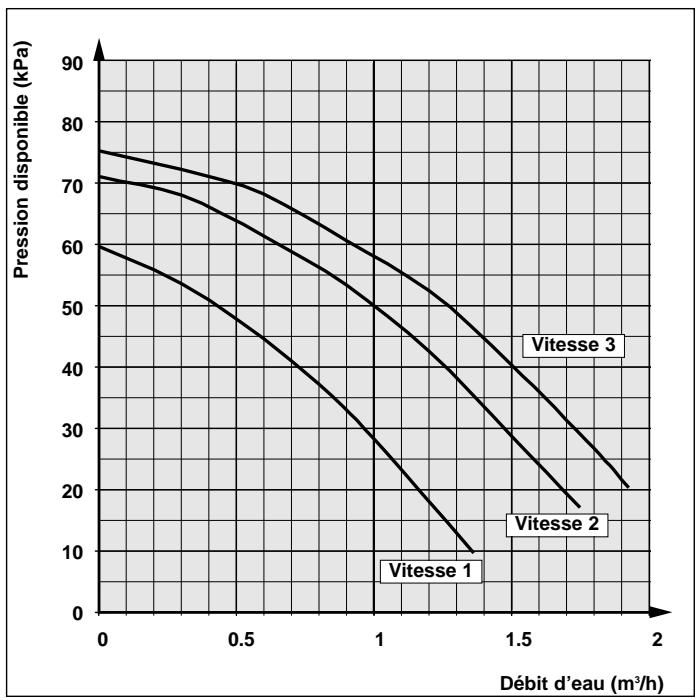

PHR 8

line
| Debit d'eau (m³/h) | Vitesse 1 | Vitesse 2 | Vitesse 3 | | ------------------ | --------- | --------- | --------- | | 0.0 | 60 | 72 | 75 | | 0.5 | 45 | 65 | 70 | | 1.0 | 30 | 50 | 60 | | 1.5 | 15 | 35 | 45 | | 2.0 | 10 | 20 | 30 |PHR 11

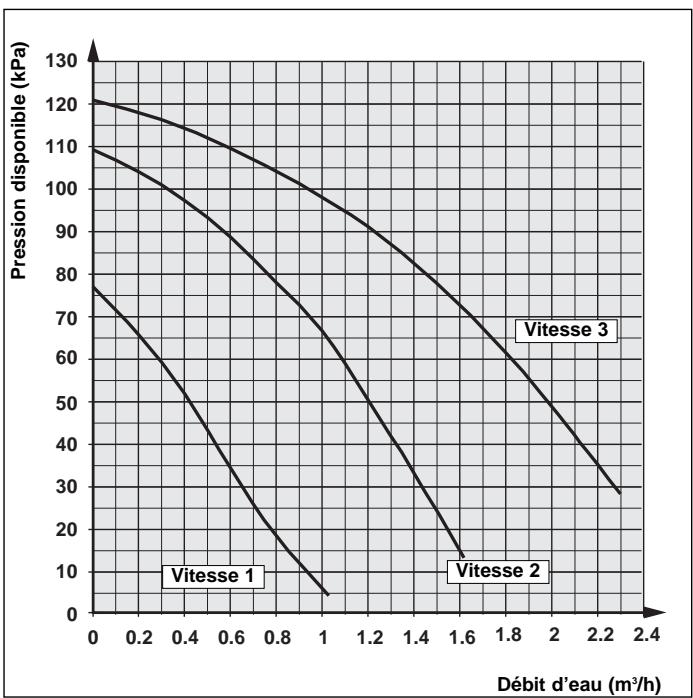

line
| Debit d'eau (m³/h) | Vitesse 1 | Vitesse 2 | Vitesse 3 | | ------------------ | --------- | --------- | --------- | | 0.0 | 78 | 110 | 120 | | 1.0 | 5 | 60 | 90 | | 1.6 | - | 15 | 70 | | 2.3 | - | - | 30 |PHR 15

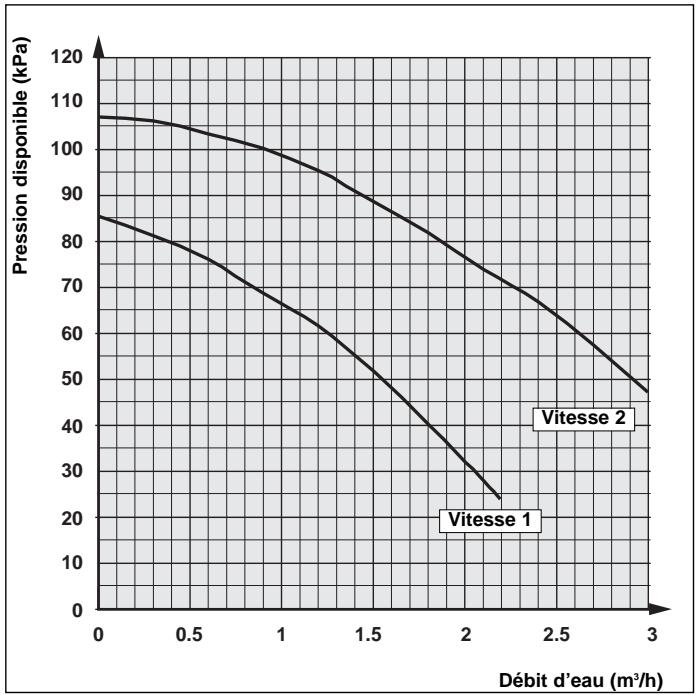

line
| Débit d'eau (m³/h) | Vitesse 1 | Vitesse 2 | | ------------------- | -------- | --------- | | 0 | 85 | 107 | | 0.5 | 78 | 105 | | 1 | 68 | 100 | | 1.5 | 55 | 90 | | 2 | 35 | 75 | | 2.5 | 25 | 60 | | 3 | 20 | 45 |PHR 17

line

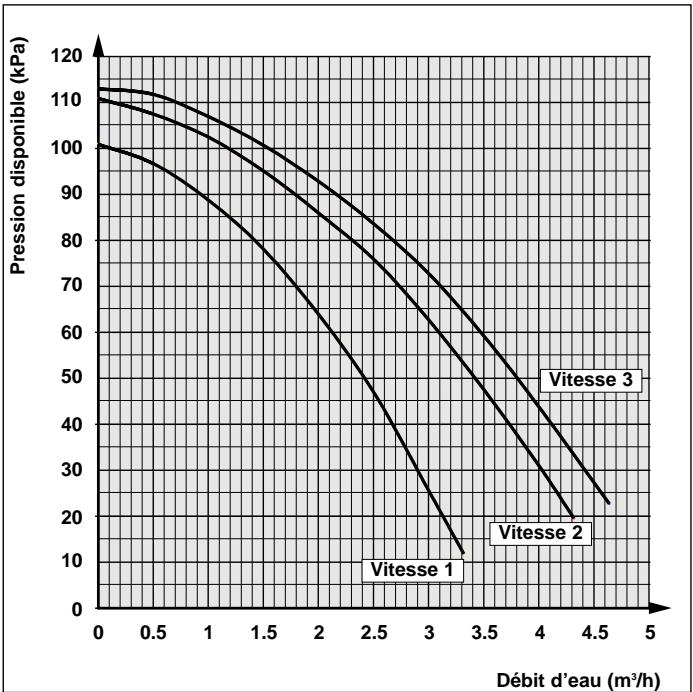

| Débit d'eau (m³/h) | Vitesse 1 | Vitesse 2 | Vitesse 3 | | ------------------- | -------- | -------- | -------- | | 0 | 100 | 110 | 112 | | 1 | 90 | 105 | 108 | | 2 | 70 | 90 | 95 | | 3 | 40 | 65 | 75 | | 4 | 20 | 40 | 50 | | 4.5 | 10 | 25 | 30 |10 - ACOUSTIQUE
| Modèle | Puissance acoustiqueLw (dBA) | Pression acoustiqueLp (dBA) |
| PHR 6 | 65 | 37 |
| PHR 8 | 65 | 37 |
| PHR 11 | 67 | 39 |
| PHR 15 | 67 | 39 |
| PHR 17 | 67 | 39 |
Niveau de pression :
Appareil installé à l'extérieur (champ libre), sur un plan réfléchissant.
Mesure réalisée à une distance de 10 m.

line

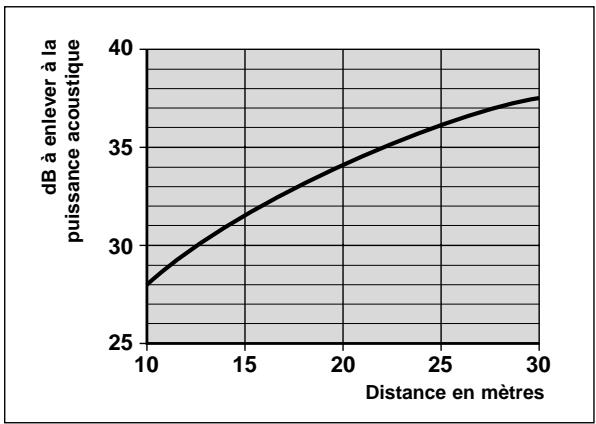

| Distance en mètres | dB à enlever à la puissance acoustique | | ------------------- | -------------------------------------- | | 10 | 28 | | 15 | 32 | | 20 | 34 | | 25 | 36 | | 30 | 38 |11 - ACCESSOIRES
- Module de contrôle à microprocesseur avec :
- régulation de la température d'eau (retour d'eau),
- contrôle des paramètres de fonctionnement,
- algorithme auto-adaptatif pour la réduction du volume d'eau,
- contrôle de la pompe de circulation (fonction anti-gel et anti-collage),
- anti court cycle,
- compteur horaire compresseur et pompe de circulation,
- gestion des alarmes,
- sécurité antigel (échangeur à eau),
- afficheur digital indiquant :
. la température d'eau,
. les points de consigne,
. le code des alarmes (HP, BP, débit d'eau, sondes, antigel...).
- possibilité de report à distance des alarmes par un contact libre de potentiel,
- régulation de pression de condensation intégrée,
- contrôle de la résistance de traçage (accessoire),
- commande à distance avec afficheur (en accessoire),
- port communication série (Interface RS 485 en accessoire) - Protocole MODBUS.
Par souci d'amélioration constante, nos produits peuvent être modifiés sans préavis.
Technibel
R.D. 28 Reyrieux BP 131 01601 Trévoux CEDEX France
Tél. 04 74 00 92 92 - Fax 04 74 00 42 00
R.C.S. Bourg-en-Bresse B 759 200 728
