MODE D'EMPLOI PHRT 9 TECHNIBEL
Pour applications unités terminales et relève de chaudière
Chaud
Froid
PHRT 9
9,00 kW
- 7,10 kW
PHRT 12
10,60 kW / 12,70 kW *
8,50 kW / 9,00 kW *
PHRT 16
15,60 kW
- 11,40 kW
PHRT 18
18,50 kW
- 14,50 kW
- monophasé / triphasé

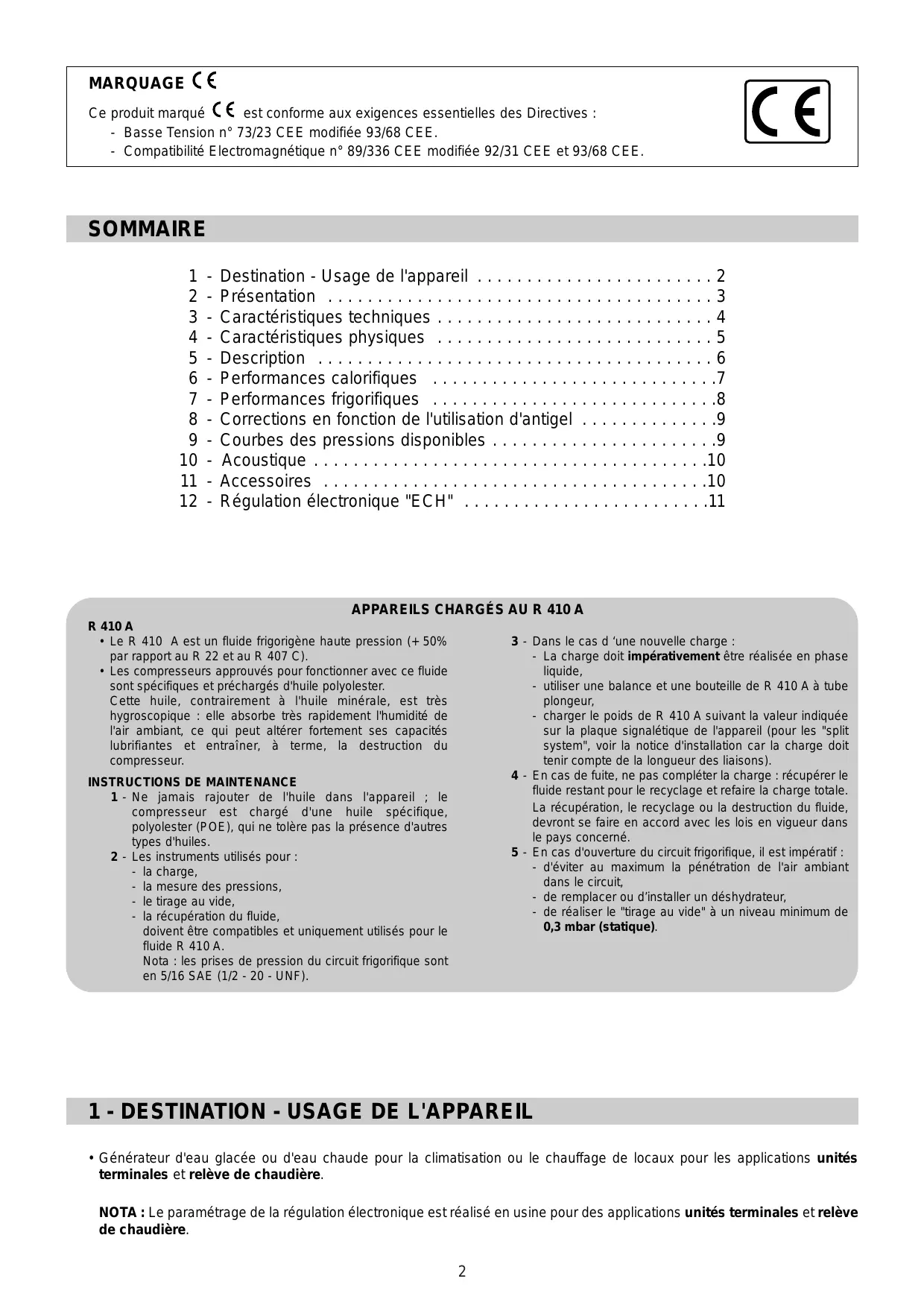

Ce produit marqué C'est conforme aux exigences essentielles des Directives :
- Basse Tension n° 73/23 CEE modifiée 93/68 CEE. - Compatibilité Electromagnétique n° 89/336 CEE modifiée 92/31 CEE et 93/68 CEE.
Sommaire
1 - Destination - Usage de l'appareil 2 2 - Présentation 3 3 - Caractéristiques techniques 4 4 - Caractéristiques physiques 5 5 - Description 6 6 - Performances calorifiques 7 7 - Performances frigorifiques 8 8 - Corrections en fonction de l'utilisation d'antigel 9 9 - Courbes des pressions disponibles 9
10 - Acoustique 10 11 - Accessoires 10 12 - Régulation électronique "ECH" 11
R 410 A
- Le R 410 A est un fluide frigorigène haute pression (+ 50% par rapport au R 22 et au R 407 C).
- Les compresseurs approuvés pour fonctionner avec ce fluide sont spécifiques et préchargés d'huile polyolester.
Cette huile, contrairement à l'huile minérale, est très hygroscopique : elle absorbe très rapidement l'humidité de l'air ambiant, ce qui peut altérer fortement ses capacités lubrifiantes et entraîner, à terme, la destruction du compresseur.
Instructions de maintenance
1 - Ne jamais rajouter de l'huile dans l'appareil ; le compresseur est chargé d'une huile spécifique, polyolester (POE), qui ne tolère pas la présence d'autres types d'huiles. 2 - Les instruments utilisés pour :
- la charge,
- la mesure des pressions,
- le tirage au vide,
- la récupération du fluide, doit être compatible et uniquement utilisée pour le fluide R 410 A.
Nota : les prises de pression du circuit frigorifique sont en 5/16 SAE (1/2 - 20 - UNF).
3 - Dans le cas d'une nouvelle charge :
- La charge doit impérativement être réalisée en phase liquide,
- utiliser une balance et une bouteille de R 410 A à tube plongeur,
- charger le poids de R 410 A suivant la valeur indiquée sur la plaque signalétique de l'appareil (pour les "split system", voir la notice d'installation car la charge doit tenir compte de la longueur des liaisons).
4 - En cas de fuite, ne pas compléter la charge : recueillir le fluide restant pour le recyclage et refaire la charge totale. La recueil, le recyclage ou la destruction du fluide devront se faire en accord avec les lois en vigueur dans le pays concerné.
5 - En cas d'ouverture du circuit frigorifique, il est impératif :
- d’éviter au maximum la pénétration de l’air ambient dans le circuit,
- de remplacer ou d'installer un déshydrateur,
- de réaliser le "tirage au vide" à un niveau minimum de 0,3 mbar (statique).
1 - Destination - usage de l'appareil
- Générateur d'eau glacée ou d'eau chaude pour la climatisation ou le chauffage de locaux pour les applications unités terminales et relève de chaudière.
NOTA : Le paramétrage de la régulation électronique est réalisé en usine pour des applications unités terminales et relève de chaudière.

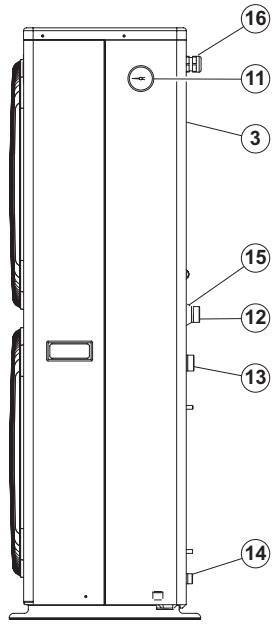

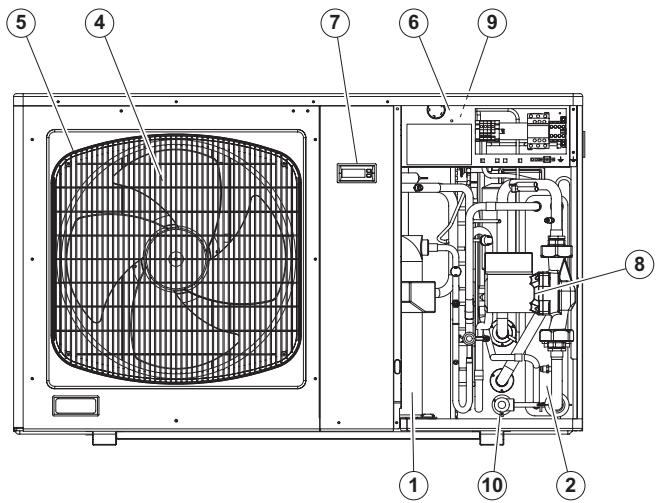

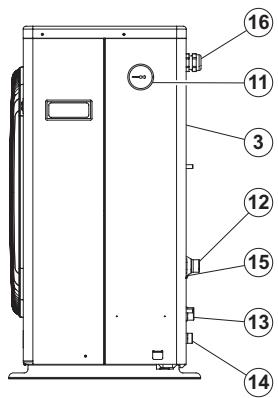

2.1 - Description
1 - Compresseur hermétique capot. 2 - Echangeur à eau à plaques. 3 - Echangeur à air plate-fin. 4 - Motoventilateur. 5 - Grille de protection ventilateur. 6 - Coffret électrique. 7 - Clavier afficheur de la régulation électronique. 8 - Circulateur. 9 - Vase d'expansion.
10 - Soupape de sécurité.
PHRT 9

Matériaux :
-Tuyauterie en cuivre. - Carrosserie en tôle galvanisée peinte. - Echangeur à air cuivre/aluminium. - Echangeur à eau inox. - Grilles plastique.

PHRT12
PHRT 16
PHRT 18

NOTA : Les appareils sont livrés avec un filtre à eau à monter sur l'entrée d'eau lors de l'installation.
2.2 - Équipement électrique
- 1 compresseur de type "SCROLL" et son contacteur. 1 circulateur et son contacteur. 1 (ou 2) moto-ventilateur(s).
- 1 pressostat HP et 1 pressostat BP.
- Régulation "Toutes saisons" proportionnelle.
- Pressostat différentiel de détention de début d'eau.
- Régulation électronique "ECH".
- Sonde de régulation de température, placée à l'entrée d'eau.
- NOTA :
- Equipement électrique selon EN 60 335-2-40.
Modèle
PHRT9
PHRT12
PHRT16
PHRT18
en CHAUD
| Puisance calorifique | kW | 9,00 | 10,60 / 12,70 | 15,60 | 18,50 | |
| Puisance absorbée nominale* | kW | 3,16 | 3,36 / 3,94 | 4,88 | 5,76 | |
| Coefficient de performance (COP) | ||||||
| Régime d'eau 40/45°C | 2,85 | 3,15 / 3,22 | 3,20 | 3,23 | ||
| Régime d'eau 30/35°C | 3,75 | 3,67 / 3,80 | 3,60 | 3,60 | ||
| Puisance absorbée totale maxi | mono | kW | 3,90 | 4,50 | - | - |
| tri | kW | - | 5,10 | 6,50 | 8,30 | |
| Intensité absorbée totale maxi | mono | A | 18,00 | 20,00 | - | - |
| tri | A | - | 10,00 | 13,00 | 17,00 | |
| Débit d'eau nominal | m³/h | 1,58 | 1,84 / 2,16 | 2,66 | 3,20 | |
| 10-4m³/s | 4,40 | 5,10 / 6,00 | 7,40 | 2,90 | ||
| Pression disponible | kPa | 51,00 | 52,00 / 60,00 | 56,00 | 65,00 | |
en FROID
| Puisance frigorifique | kW | 7,10 | 8,50 / 9,00 | 11,40 | 14,50 | |
| Puisance absorbée nominale* | kW | 3,14 | 3,33 / 3,73 | 4,89 | 6,04 | |
| Efficacité frigorifique (EER) | 2,26 | 2,55 / 2,41 | 2,33 | 2,40 | ||
| Puisance absorbée totale maxi | mono | kW | 3,90 | 4,50 | - | - |
| tri | kW | - | 5,10 | 6,50 | 8,30 | |
| Intensité absorbée totale maxi | mono | A | 18,00 | 20,00 | - | - |
| tri | A | - | 10,00 | 13,00 | 17,00 | |
| Débit d'eau nominal | m³/h | 1,22 | 1,48 / 1,51 | 1,94 | 2,48 | |
| 10-4m³/s | 3,40 | 4,10 / 4,20 | 5,40 | 6,90 | ||
| Pression disponible | kPa | 59,00 | 82,00 / 88,00 | 70,00 | 85,00 | |
Brute (sans circulateur) monophasé/triphasé
CONDITIONS NOMINALES DE FONCTIONNEMENT
| en CHAUD | |
| Température air extérieur (sec) | + 7°C |
| Température air extérieur (humide) | + 6°C |
| Température sortie d'eau | + 45°C |
| en FROID | |
| Température air extérieur (sec) | + 35°C |
| Température sortie d'eau | + 7°C |
NOTA : Pression maximale du circuit d'eau : 3 bar.
LIMITES DE FONCTIONNEMENT (eau pure) (*)
| PHRT 9 | PHRT 12 | PHRT 16 | PHRT 18 | |
| en CHAUD | ||||
| Température air extérieur maxi. (sec) | + 20°C | + 20°C | + 20°C | + 20°C |
| Température air extérieur mini. (sec) pour température sortie d'eau 55°C (maxi) | + 5°C | + 5°C | + 5°C | Eau 50°C maxi |
| Température air extérieur mini. (sec) pour température sortie d'eau 50°C | - 5°C | - 5°C | - 5°C | + 5°C |
| Température air extérieur mini. (sec) pour température sortie d'eau 45°C (nominale) | - 8°C | - 8°C | - 8°C | 0°C |
| Température sortie d'eau maxi pour température d'air extérieur mini (sec) (-10°C) | + 43°C | + 43°C | + 43°C | + 38°C |
| Température sortie d'eau mini. | + 25°C | + 25°C | + 25°C | + 25°C |
| en FROID | ||||
| Température air extérieur maxi. (sec) | + 43°C (**) | + 43°C (**) | + 43°C (**) | + 43°C (**) |
| Température air extérieur mini. (sec) | + 10°C | + 10°C | + 10°C | + 10°C |
| Température sortie d'eau maxi. | + 20°C (**) | + 20°C (**) | + 20°C (**) | + 25°C (**) |
| Température sortie d'eau mini. | + 15°C | + 15°C | + 15°C | + 15°C |
Les limites indiquées sont celles de la machine. (*) À C de température d'air extérieur, la température de sortie d'eau maxi. est limitée à C.

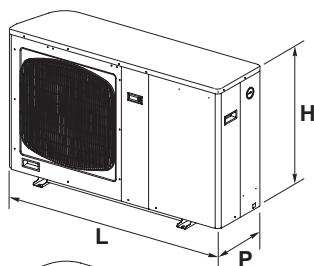

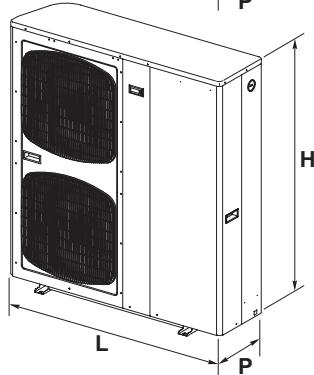

4 - Caractéristiques physiques
| Modèle | PHRT 9 | PHRT 12 | PHRT 16 | PHRT 18 | |
| Dimensions | L | mm | 1190 | 1190 | 1190 |
| H | mm | 735 | 1235 | 1235 | |
| P | mm | 340 | 340 | 340 | |
| Poids | kg | 98 | 128 | 133 | |
| Dimensions | L | mm | 1270 | 1270 | 1270 |
| avec emballage | H | mm | 900 | 1400 | 1400 |
| P | mm | 420 | 420 | 420 | |
| Poids | kg | 110 | 141 | 146 | |
Fixations


| 1 | Raccordement entrée d'eau mâle avec purgeur d'air |
| 2 | Raccordement-sortie d'eau mâle |
| 3 | Remplissage / vidange circuit d'eau |
| 4 | Passage des câbles électriques |
PHRT9
PHRT 16 PHRT 18
"Vue arrête"
PHRT 12
"Vue arrête"
| Modèle | PHRT 9 | PHRT 12 | PHRT 16 | PHRT 18 | |
| Compresseur hermétiqueavec protection thermique | Scroll | Scroll | Scroll | Scroll | |
| Capotage insonorisant | ● | ● | ● | ● | |
| Alimentation électricité | 230V/1/50Hz | ● | ● | - | - |
| 400V/3N/50Hz | - | ● | ● | ● | |
| Intensité de démarriage | mono A | 86 | 89 | - | - |
| tri A | - | 56 | 63 | 101 | |
| Intensité de démarriage avec kitdémarrage monophasé (accessoire) | A | 42 | 43 | - | - |
| Moto-ventilateur helicoïde à entrainment directavec protection thermique, soufflage horizontal | 1 | 2 | 2 | 2 | |
| Débit d'air | m³/h | 3000 | 6000 | 6000 | 7700 |
| m³/s | 0,833 | 1,667 | 1,667 | 2,139 | |
| Diamètre de l'hélice | mm | 460 | 460 | 460 | 460 |
| Alimentation | 230V/1/50Hz | ● | ● | ● | ● |
| Vitesse de rotation | tr/mn | 770 | 770 | 770 | 1090 |
| Intensité absorbée | A | 0,7 | 1,4 | 1,4 | 2,7 |
| Puisance absorbée | kW | 0,140 | 0,280 | 0,280 | 0,620 |
| Echangeur à airavec ailettes persiennées et traitement hydrophile | ● | ● | ● | ● | |
| Système de détente (*) | détenueur | ● | ● | ● | ● |
| Echangeur à eau inox à plaques brasés | ● | ● | ● | ● | |
| Contenance en eau | litres | 0,84 | 1,05 | 1,4 | 1,61 |
| Système de détente (*) | détenueur | ● | ● | ● | ● |
| Circuit frigorifique interne chargéavec pressostats HP et BP | 1 | 1 | 1 | 1 | |
| Fluide frigorigène R 410 A Charge totale mono/tri | kg | 2,1 | 3,5 / 3,7 | 3,8 | 3,5 |
| Circulateur | ● | ● | ● | ● | |
| Intensité absorbée | A | 0,8 | 1 | 1,3 | 1,6 |
| Puisance absorbée | kW | 0,16 | 0,24 | 0,28 | 0,32 |
| Alimentation électrique | 230V/1/50Hz | ● | ● | ● | ● |
| Vase d'expansion (pression de gonflage 1,5 bar) | ● | ● | ● | ● | |
| Capacité | litres | 2 | 2 | 2 | 2 |
| Soupape de sécurité (pression 3 bar) | ● | ● | ● | ● | |
| Manomètre (0 à 6 bar) | ● | ● | ● | ● | |
| Purgeur d'air | ● | ● | ● | ● | |
| Circuit hydraulique | |||||
| Raccordement mâle | entrefée | 3/4" | 1" | 1" | 1" |
| sortie | 3/4" | 1" | 1" | 1" | |
| Contenance en eau de l'appareil | litres | 2,3 | 2,8 | 3,2 | 3,4 |
| Pressostat différentiel de détention de début d'eau | ● | ● | ● | ● | |
| Filtre à eau foumi, non monté | ● | ● | ● | ● | |
| Volume en eau du système | |||||
| Volume minimum en eau(**) | litres | 40 | 50 | 60 | 60 |
| Volume maximum en eau(***) | |||||
| Application unités terminales ou relève | litres | 90 | 90 | 90 | 90 |
| Alimentation électrique générale | |||||
| Tension d'alimentation | 230V/1/50Hz | ● | ● | - | - |
| 400V/3N/50Hz | - | ● | ● | ● | |
| Indice de protection de l'appareil | IP 24 | IP 24 | IP 24 | IP 24 | |
( ) Les PHRT 9, 12, 16 sont équipées d'un seul détendeur bi-flow utilisé en fonctionnement chaud et en fonctionnement froid. La PHRT 18 est équipée de deux détendeurs (un pour le fonctionnement chaud et un pour le fonctionnement froid). (^ ) Si le volume en eau du système est inférieur au minimum, l'installation d'un ballon tampon est nécessaire. (^ *) Si le volume en eau du système est supérieur au maximum, l'installation d'un vase d'expansion supplémentaire est nécessaire.
PHRT 9
Fonctionnement froid
IMPORTANT :
Utiliser du monopropylène glycol.
Un taux minimum de 15 à 20% est nécessaire pour éviter tout risque de corrosion.
- Choisir le pourcentage de glycol en fonction de la température minimum pour protéger le circuit d'eau contre le gel et déterminer les coefficients à appliquer sur la puissance, le débit d'eau et la perte de charge.

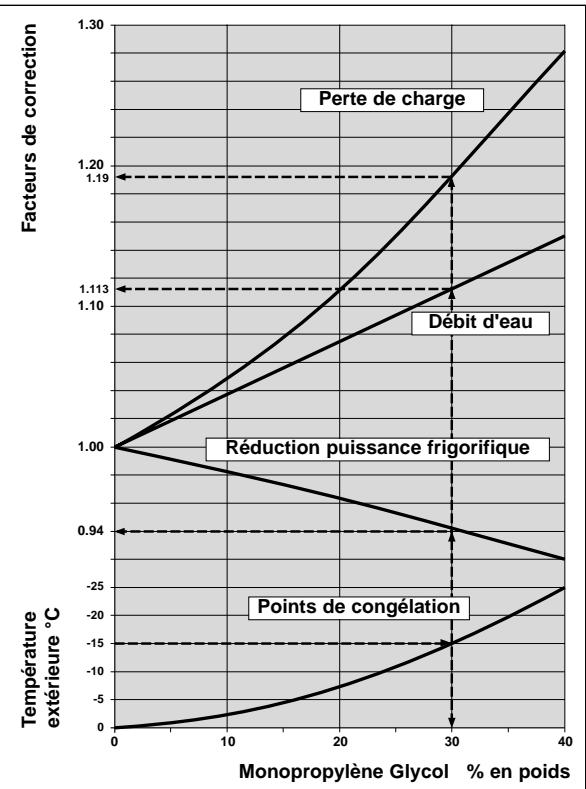

8.2 - EXAMPLE
- Protection à -15°C température extérieure, ce qui nous donne 30% de glycol (courbe "Points de congélation").
- La courbe "Réduction puissance frigorifique" donne le coefficient à appliquer sur la puissance frigorifique (0,94).
- La courbe "Débit d'eau" donne le coefficient à appliquer sur le débit d'eau (1,113).
- La courbe "Perte de charge" donne le coefficient à appliquer sur la perte de charge (1,19).
Courbes valables pour une régulation de température sur l'entrée d'eau.

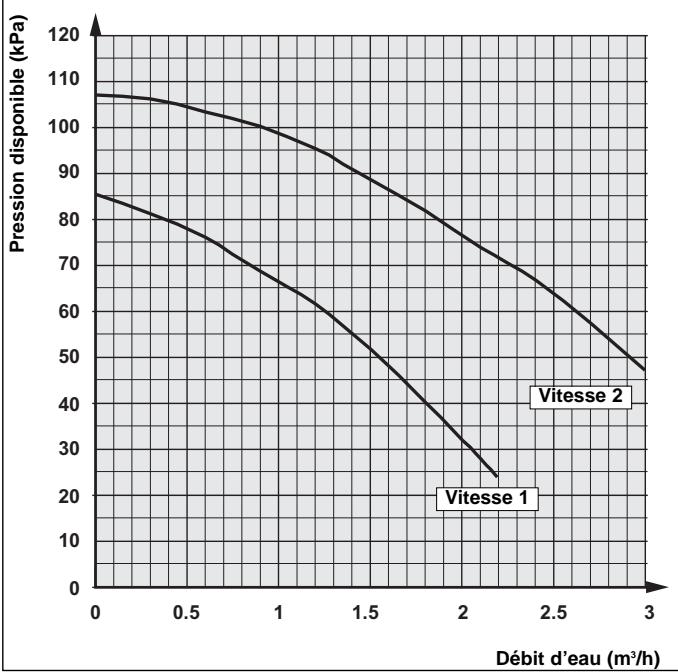

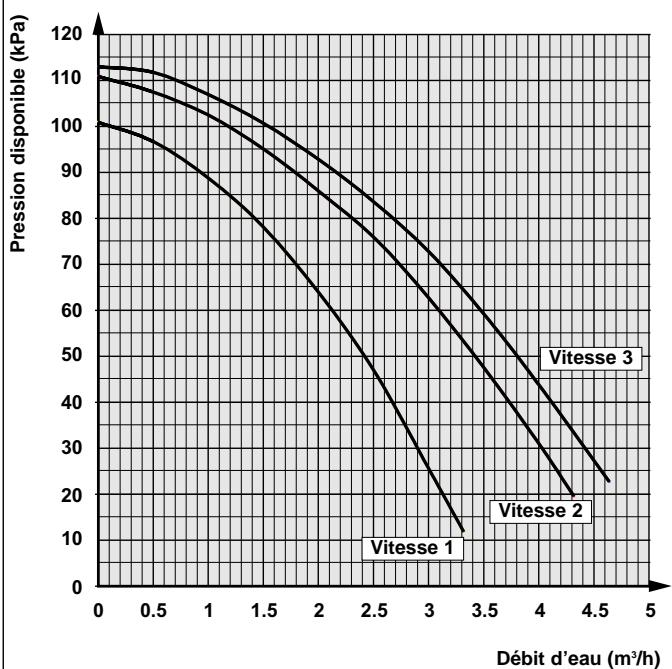

9 - Courbes des pressions disponibles (en sortie d'appareil)
PHRT9
PHRT 12
PHRT 16

PHRT 18

10 - Acoustique
| Modèle | Puisanceacoustique Lw (dBA) | Pression acoustique Lp (dBA) |
| PHRT 9 | 65 | 37 |
| PHRT 12 | 67 | 39 |
| PHRT 16 | 67 | 39 |
| PHRT 18 | 73 | 45 |

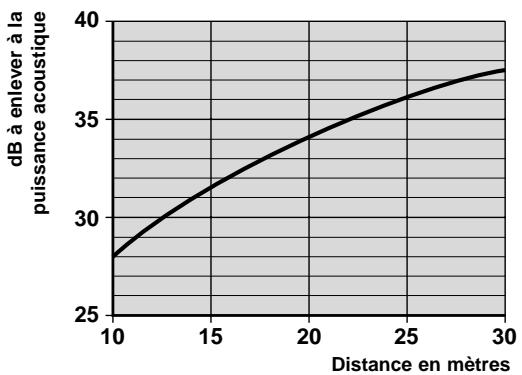

Niveau de pression :
Appareil installé à l'extérieur (champ libre), sur un plan réfléchissant.
Mesure réalisée à une distance de 10 m.

| PHRT 9 | PHRT 12 | PHRT 16 | PHRT 18 | ||
| Jeu de 2 flexibles | longueur 1 m Ø 3/4" | ● | - | - | - |
| longueur 1 m Ø 1" | - | ● | ● | ● | |
| Kit tracage cuve | ● | ● | ● | ● | |
| Kit démarage mono | ● | ● | - | - | |
| Commande à distance | ● | ● | ● | ● | |
| Interface de communication RS 485 (protocole MODBUS) | ● | ● | ● | ● | |
12 - Régulation électronique "ECH
- Module de contrôle à microprocesseur avec :
- régulation de la température d'eau (retour d'eau),
- contrôle des paramètres de fonctionnement, -algorithme auto-adaptatif pour la réduction du volume d'eau,
- contrôle de la pompe de circulation (fonction anti-gel et anti-collage),
- anti court cycle,
- compteur horaire compresseur et pompe de circulation,
- gestion des alarmes,
- sécurité antigel (échangeur à eau),
- afficheur digital indiquant :
la température d'eau, les points de consigne, le code des alarmes (HP, BP, début d'eau, sondes, antigel...).
- possibilité de report à distance des alarmes par un contact libre de potentiel,
- régulation de pression de condensation intégrée,
- contrôle de la résistance de traçage (accessoire),
- commande à distance avec afficheur (en accessoire),
- port de communication série (Interface RS 485 en accessoire) - Protocole MODBUS.

Par souci d'amélioration constante, nos produits peuvent être modifiés sans préavis.
R.D. 28 Reyrieux BP 131 01601 Trévoux CEDEX France
Tél. 04 74 00 92 92 - Fax 04 74 00 42 00
R. C. S. Bourg-en-Bresse B 759 200 728
Notice Facile
