MODE D'EMPLOI PHRT 12 TECHNIBEL

Pour applications unités terminales et relève de chaudière

Chaud

Froid

PHRT 9

9,00 kW

• 7,10 kW

PHRT 12

10,60 kW / 12,70 kW *

8,50 kW / 9,00 kW *

PHRT 16

15,60 kW

• 11,40 kW

PHRT 18

18,50 kW

• 14,50 kW
• monophasé / triphasé

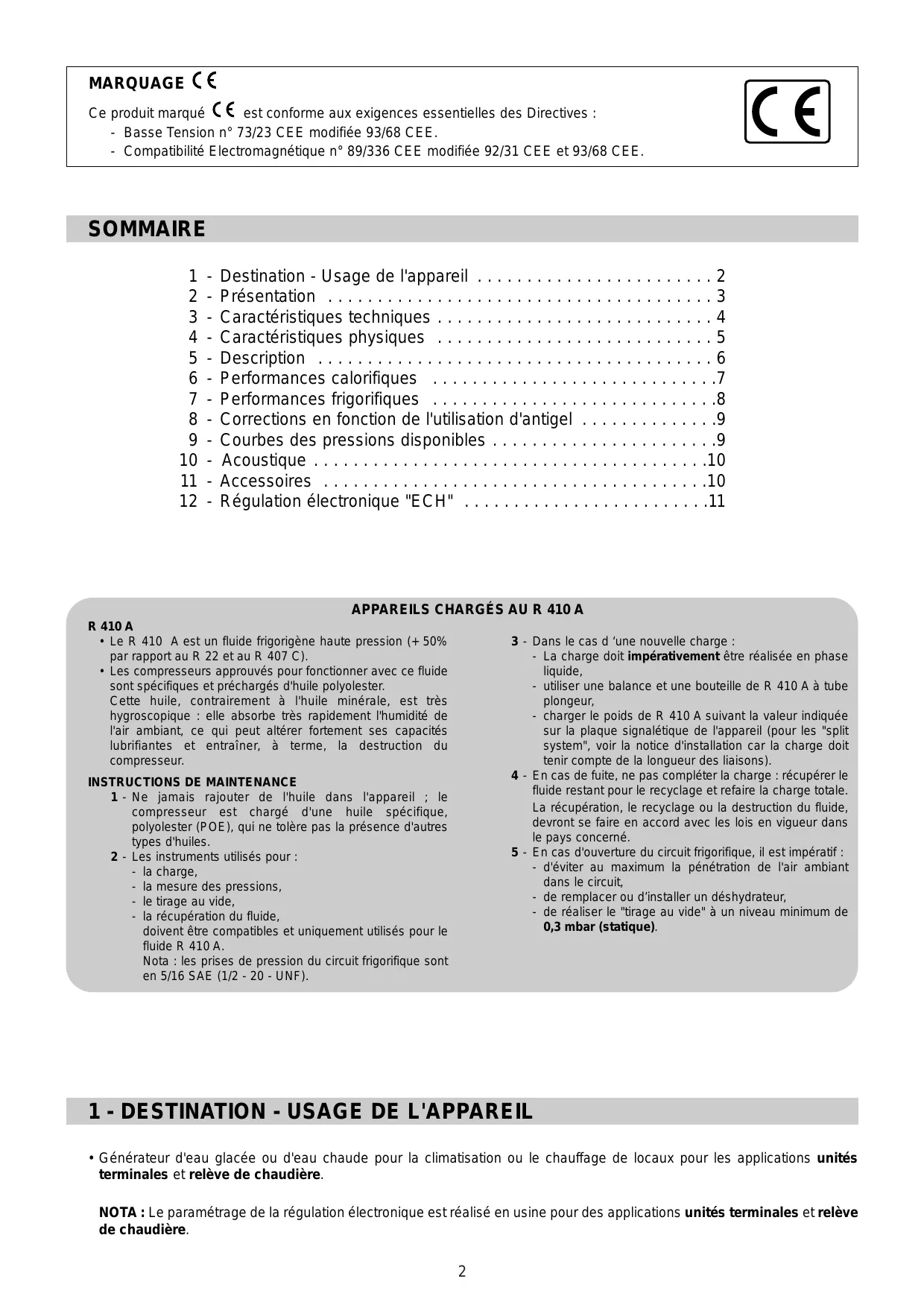

Ce produit marqué C'est conforme aux exigences essentielles des Directives :

• Basse Tension n° 73/23 CEE modifiée 93/68 CEE. - Compatibilité Electromagnétique n° 89/336 CEE modifiée 92/31 CEE et 93/68 CEE.

Sommaire

1 - Destination - Usage de l'appareil 2 2 - Présentation 3 3 - Caractéristiques techniques 4 4 - Caractéristiques physiques 5 5 - Description 6 6 - Performances calorifiques 7 7 - Performances frigorifiques 8 8 - Corrections en fonction de l'utilisation d'antigel 9 9 - Courbes des pressions disponibles 9

10 - Acoustique 10 11 - Accessoires 10 12 - Régulation électronique "ECH" 11

R 410 A

• Le R 410 A est un fluide frigorigène haute pression (+ 50% par rapport au R 22 et au R 407 C).
• Les compresseurs approuvés pour fonctionner avec ce fluide sont spécifiques et préchargés d'huile polyolester.

Cette huile, contrairement à l'huile minérale, est très hygroscopique : elle absorbe très rapidement l'humidité de l'air ambiant, ce qui peut altérer fortement ses capacités lubrifiantes et entraîner, à terme, la destruction du compresseur.

Instructions de maintenance

1 - Ne jamais rajouter de l'huile dans l'appareil ; le compresseur est chargé d'une huile spécifique, polyolester (POE), qui ne tolère pas la présence d'autres types d'huiles. 2 - Les instruments utilisés pour :

• la charge,
• la mesure des pressions,
• le tirage au vide,
• la récupération du fluide, doit être compatible et uniquement utilisée pour le fluide R 410 A.

Nota : les prises de pression du circuit frigorifique sont en 5/16 SAE (1/2 - 20 - UNF).

3 - Dans le cas d'une nouvelle charge :

• La charge doit impérativement être réalisée en phase liquide,
• utiliser une balance et une bouteille de R 410 A à tube plongeur,
• charger le poids de R 410 A suivant la valeur indiquée sur la plaque signalétique de l'appareil (pour les "split system", voir la notice d'installation car la charge doit tenir compte de la longueur des liaisons).

4 - En cas de fuite, ne pas compléter la charge : recueillir le fluide restant pour le recyclage et refaire la charge totale. La recueil, le recyclage ou la destruction du fluide devront se faire en accord avec les lois en vigueur dans le pays concerné.

5 - En cas d'ouverture du circuit frigorifique, il est impératif :

• d’éviter au maximum la pénétration de l’air ambient dans le circuit,
• de remplacer ou d'installer un déshydrateur,
• de réaliser le "tirage au vide" à un niveau minimum de 0,3 mbar (statique).

1 - Destination - usage de l'appareil

• Générateur d'eau glacée ou d'eau chaude pour la climatisation ou le chauffage de locaux pour les applications unités terminales et relève de chaudière.

NOTA : Le paramétrage de la régulation électronique est réalisé en usine pour des applications unités terminales et relève de chaudière.

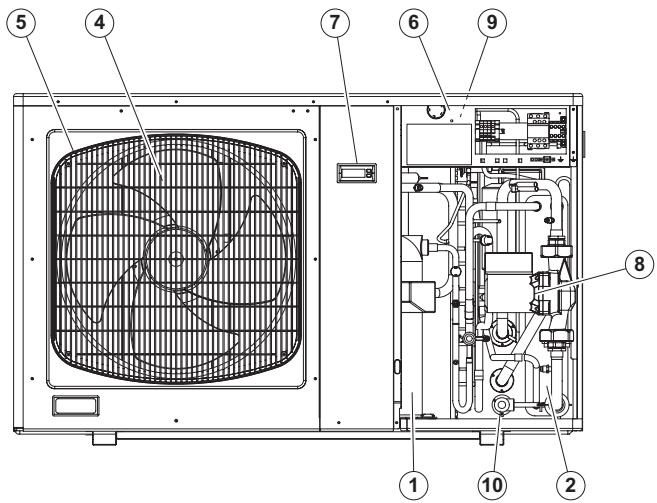

2.1 - Description

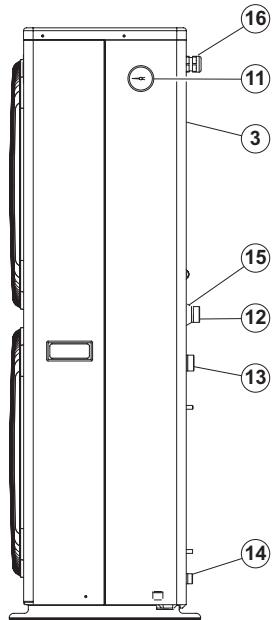

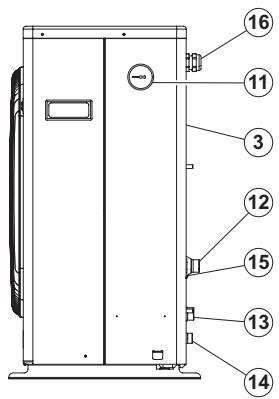

1 - Compresseur hermétique capot. 2 - Echangeur à eau à plaques. 3 - Echangeur à air plate-fin. 4 - Motoventilateur. 5 - Grille de protection ventilateur. 6 - Coffret électrique. 7 - Clavier afficheur de la régulation électronique. 8 - Circulateur. 9 - Vase d'expansion.

10 - Soupape de sécurité.

PHRT9

Matériaux :

-Tuyauterie en cuivre. - Carrosserie en tôle galvanisée peinte. - Echangeur à air cuivre/aluminium. - Echangeur à eau inox. - Grilles plastique.

PHRT 12

PHRT 16

PHRT 18

NOTA : Les appareils sont livrés avec un filtre à eau à monter sur l'entrée d'eau lors de l'installation.

2.2 - Équipement électrique

• 1 compresseur de type "SCROLL" et son contacteur. 1 circulateur et son contacteur. 1 (ou 2) moto-ventilateur(s).
• 1 pressostat HP et 1 pressostat BP.
• Régulation "Toutes saisons" proportionnelle.
• Pressostat différentiel de détention de début d'eau.
• Régulation électronique "ECH".
• Sonde de régulation de température, placée à l'entrée d'eau.
• NOTA :
• Equipement électrique selon EN 60 335-2-40.

Modèle

PHRT9

PHRT12

PHRT16

PHRT18

en CHAUD

Puisance calorifique		kW	9,00	10,60 / 12,70	15,60	18,50
Puisance absorbée nominale*		kW	3,16	3,36 / 3,94	4,88	5,76
Coefficient de performance (COP)
Régime d'eau 40/45°C			2,85	3,15 / 3,22	3,20	3,23
Régime d'eau 30/35°C			3,75	3,67 / 3,80	3,60	3,60
Puisance absorbée totale maxi	mono	kW	3,90	4,50	-	-
	tri	kW	-	5,10	6,50	8,30
Intensité absorbée totale maxi	mono	A	18,00	20,00	-	-
	tri	A	-	10,00	13,00	17,00
Débit d'eau nominal	m³/h		1,58	1,84 / 2,16	2,66	3,20
	10-4m³/s		4,40	5,10 / 6,00	7,40	2,90
Pression disponible	kPa		51,00	52,00 / 60,00	56,00	65,00

en FROID

Puisance frigorifique		kW	7,10	8,50 / 9,00	11,40	14,50
Puisance absorbée nominale*		kW	3,14	3,33 / 3,73	4,89	6,04
Efficacité frigorifique (EER)			2,26	2,55 / 2,41	2,33	2,40
Puisance absorbée totale maxi	mono	kW	3,90	4,50	-	-
	tri	kW	-	5,10	6,50	8,30
Intensité absorbée totale maxi	mono	A	18,00	20,00	-	-
	tri	A	-	10,00	13,00	17,00
Débit d'eau nominal	m³/h		1,22	1,48 / 1,51	1,94	2,48
	10-4m³/s		3,40	4,10 / 4,20	5,40	6,90
Pression disponible	kPa		59,00	82,00 / 88,00	70,00	85,00

Brute (sans circulateur) monophasé/triphasé

CONDITIONS NOMINALES DE FONCTIONNEMENT

en CHAUD
Température air extérieur (sec)	+ 7°C
Température air extérieur (humide)	+ 6°C
Température sortie d'eau	+ 45°C
en FROID
Température air extérieur (sec)	+ 35°C
Température sortie d'eau	+ 7°C

NOTA : Pression maximale du circuit d'eau : 3 bar.

LIMITES DE FONCTIONNEMENT (eau pure) (*)

	PHRT 9	PHRT 12	PHRT 16	PHRT 18
en CHAUD
Température air extérieur maxi. (sec)	+ 20°C	+ 20°C	+ 20°C	+ 20°C
Température air extérieur mini. (sec) pour température sortie d'eau 55°C (maxi)	+ 5°C	+ 5°C	+ 5°C	Eau 50°C maxi
Température air extérieur mini. (sec) pour température sortie d'eau 50°C	- 5°C	- 5°C	- 5°C	+ 5°C
Température air extérieur mini. (sec) pour température sortie d'eau 45°C (nominale)	- 8°C	- 8°C	- 8°C	0°C
Température sortie d'eau maxi pour température d'air extérieur mini (sec) (-10°C)	+ 43°C	+ 43°C	+ 43°C	+ 38°C
Température sortie d'eau mini.	+ 25°C	+ 25°C	+ 25°C	+ 25°C
en FROID
Température air extérieur maxi. (sec)	+ 43°C (**)	+ 43°C (**)	+ 43°C (**)	+ 43°C (**)
Température air extérieur mini. (sec)	+ 10°C	+ 10°C	+ 10°C	+ 10°C
Température sortie d'eau maxi.	+ 20°C (**)	+ 20°C (**)	+ 20°C (**)	+ 25°C (**)
Température sortie d'eau mini.	+ 15°C	+ 15°C	+ 15°C	+ 15°C

Les limites indiquées sont celles de la machine. (*) À C de température d'air extérieur, la température de sortie d'eau maxi. est limitée à C.

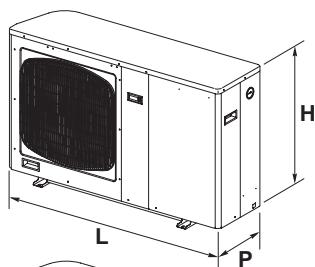

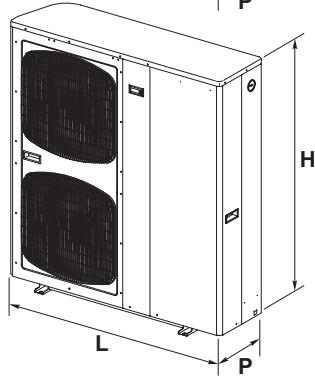

4 - Caractéristiques physiques

Modèle		PHRT 9	PHRT 12	PHRT 16	PHRT 18
Dimensions	L	mm	1190	1190	1190
	H	mm	735	1235	1235
	P	mm	340	340	340
	Poids	kg	98	128	133
Dimensions	L	mm	1270	1270	1270
avec emballage	H	mm	900	1400	1400
	P	mm	420	420	420
	Poids	kg	110	141	146

Fixations

1	Raccordement entrée d'eau mâle avec purgeur d'air
2	Raccordement-sortie d'eau mâle
3	Remplissage / vidange circuit d'eau
4	Passage des câbles électriques

PHRT9

PHRT 16 PHRT 18

"Vue arrête"

PHRT 12

"Vue arrête"

Modèle		PHRT 9	PHRT 12	PHRT 16	PHRT 18
Compresseur hermétiqueavec protection thermique		Scroll	Scroll	Scroll	Scroll
Capotage insonorisant		●	●	●	●
Alimentation électricité	230V/1/50Hz	●	●	-	-
	400V/3N/50Hz	-	●	●	●
Intensité de démarriage	mono A	86	89	-	-
	tri A	-	56	63	101
Intensité de démarriage avec kitdémarriage monophasé (accessoire)	A	42	43	-	-
Moto-ventilateur helicoïde à entrainment directavec protection thermique, soufflage horizontal		1	2	2	2
Débit d'air	m³/h	3000	6000	6000	7700
	m³/s	0,833	1,667	1,667	2,139
Diamètre de l'hélice	mm	460	460	460	460
Alimentation	230V/1/50Hz	●	●	●	●
Vitesse de rotation	tr/mn	770	770	770	1090
Intensité absorbée	A	0,7	1,4	1,4	2,7
Puisance absorbée	kW	0,140	0,280	0,280	0,620
Echangeur à airavec ailettes persiennes et traitement hydrophile		●	●	●	●
Système de détente (*)	détenueur	●	●	●	●
Echangeur à eau inox à plaques brasées		●	●	●	●
Contenance en eau	litres	0,84	1,05	1,4	1,61
Système de détente (*)	détenueur	●	●	●	●
Circuit frigorifique interne chargéavec pressostats HP et BP		1	1	1	1
Fluide frigorigène R 410 A Charge totale mono/tri	kg	2,1	3,5 / 3,7	3,8	3,5
Circulator		●	●	●	●
Intensité absorbée	A	0,8	1	1,3	1,6
Puisance absorbée	kW	0,16	0,24	0,28	0,32
Alimentation électricque	230V/1/50Hz	●	●	●	●
Vase d'expansion (pression de gonflage 1,5 bar)		●	●	●	●
Capacité	litres	2	2	2	2
Soupape de sécurité (pression 3 bar)		●	●	●	●
Manomètre (0 à 6 bar)		●	●	●	●
Purgeur d'air		●	●	●	●
Circuit hydraulique
Raccordement mœle	entrefée	3/4"	1"	1"	1"
	sortie	3/4"	1"	1"	1"
Contenance en eau de l'appareil	litres	2,3	2,8	3,2	3,4
Pressostat différentiel de détention de débit d'eau		●	●	●	●
Filtre à eau fourni, non monté		●	●	●	●
Volume en eau du système
Volume minimum en eau (*)	litres	40	50	60	60
Volume maximum en eau (***)
Application unités terminales ou relève	litres	90	90	90	90
Alimentation électrique générale
Tension d'alimentation	230V/1/50Hz	●	●	-	-
	400V/3N/50Hz	-	●	●	●
Indice de protection de l'appareil		IP 24	IP 24	IP 24	IP 24

( ) Les PHRT 9, 12, 16 sont équipées d'un seul détendeur bi-flow utilisé en fonctionnement chaud et en fonctionnement froid. La PHRT 18 est équipée de deux détendeurs (un pour le fonctionnement chaud et un pour le fonctionnement froid). (^ ) Si le volume en eau du système est inférieur au minimum, l'installation d'un ballon tampon est nécessaire. (^ *) Si le volume en eau du système est supérieur au maximum, l'installation d'un vase d'expansion supplémentaire est nécessaire.

PHRT 9

Fonctionnement froid

IMPORTANT :

Utiliser du monopropylène glycol.

Un taux minimum de 15 à 20% est nécessaire pour éviter tout risque de corrosion.

• Choisir le pourcentage de glycol en fonction de la température minimum pour protéger le circuit d'eau contre le gel et déterminer les coefficients à appliquer sur la puissance, le débit d'eau et la perte de charge.

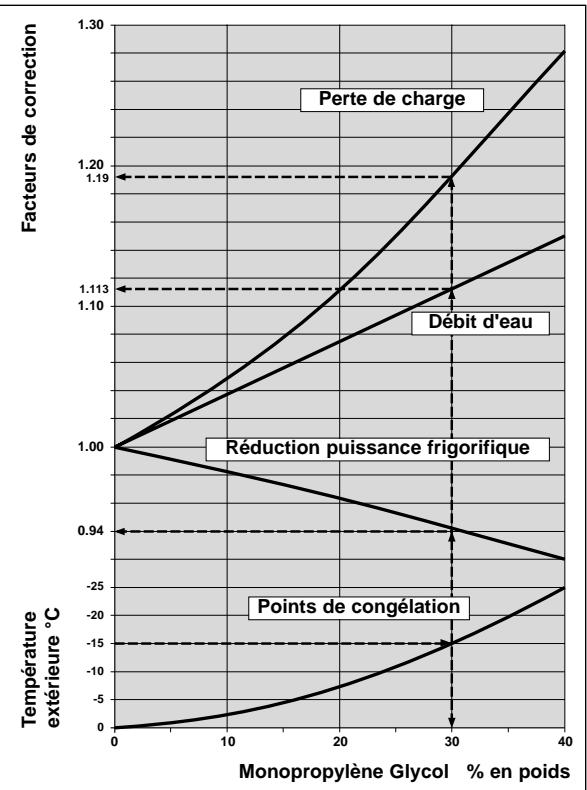

8.2 - EXAMPLE

• Protection à -15°C température extérieure, ce qui nous donne 30% de glycol (courbe "Points de congélation").
• La courbe "Réduction puissance frigorifique" donne le coefficient à appliquer sur la puissance frigorifique (0,94).
• La courbe "Débit d'eau" donne le coefficient à appliquer sur le débit d'eau (1,113).
• La courbe "Perte de charge" donne le coefficient à appliquer sur la perte de charge (1,19).

Courbes valables pour une régulation de température sur l'entrée d'eau.

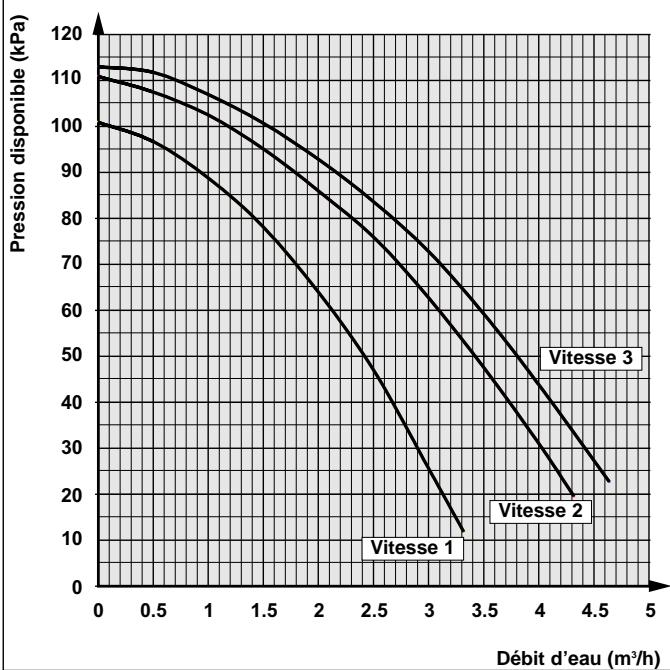

9 - Courbes des pressions disponibles (en sortie d'appareil)

PHRT 9

PHRT 12

PHRT 16

Prenez une

PHRT 18

10 - Acoustique

Modèle	Puisanceacoustique Lw (dBA)	Pression acoustique Lp (dBA)
PHRT 9	65	37
PHRT 12	67	39
PHRT 16	67	39
PHRT 18	73	45

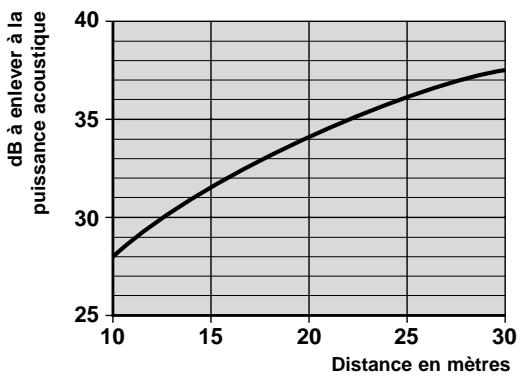

Niveau de pression :

Appareil installé à l'extérieur (champ libre), sur un plan réfléchissant.

Mesure réalisée à une distance de 10 m.

		PHRT 9	PHRT 12	PHRT 16	PHRT 18
Jeu de 2 flexibles	longueur 1 m Ø 3/4"	●	—	—	—
	longueur 1 m Ø 1"	—	●	●	●
Kit tracage cuve		●	●	●	●
Kit démarage mono		●	●	—	—
Commande à distance		●	●	●	●
Interface de communication RS 485 (protocole MODBUS)		●	●	●	●

12 - Régulation électronique "ECH

• Module de contrôle à microprocesseur avec :
• régulation de la température d'eau (retour d'eau),
• contrôle des paramètres de fonctionnement, -algorithme auto-adaptatif pour la réduction du volume d'eau,
• contrôle de la pompe de circulation (fonction anti-gel et anti-collage),
• anti court cycle,
• compteur horaire compresseur et pompe de circulation,
• gestion des alarmes,
• sécurité antigel (échangeur à eau),
• afficheur digital indiquant :

la température d'eau, les points de consigne, le code des alarmes (HP, BP, début d'eau, sondes, antigel...).

• possibilité de report à distance des alarmes par un contact libre de potentiel,
• régulation de pression de condensation intégrée,
• contrôle de la résistance de traçage (accessoire),
• commande à distance avec afficheur (en accessoire),
• port de communication série (Interface RS 485 en accessoire) - Protocole MODBUS.

Par souci d'amélioration constante, nos produits peuvent être modifiés sans préavis.

R.D. 28 Reyrieux BP 131 01601 Trévoux CEDEX France

Tél. [phone] - Fax [phone]

R. C. S. Bourg-en-Bresse B 759 200 728
