324 EASYHOOD LOGICIEL DE CALIBRATION COLORIMÈTRE - Logiciel de calibration LACIE - Notice d'utilisation et mode d'emploi gratuit

Type d'écran	LCD
Taille de l'écran	Non précisé
Résolution	Non précisé
Format d'image	Non précisé
Temps de réponse	Non précisé
Fréquence de rafraîchissement	Non précisé
Connectivité	Non précisé
Type de rétroéclairage	Non précisé
Contraste	Non précisé
Angle de vision	Non précisé
Couleurs affichées	Non précisé
Haut-parleurs intégrés	Non précisé
Consommation électrique	Non précisé
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - 324 EASYHOOD LOGICIEL DE CALIBRATION COLORIMÈTRE LACIE

Comment installer le logiciel de calibration Colorimètre Lacie 324 Easyhood ?

Pour installer le logiciel, téléchargez le fichier d'installation depuis le site officiel de Lacie et suivez les instructions à l'écran. Assurez-vous que votre système d'exploitation est compatible.

Le logiciel ne reconnaît pas mon colorimètre, que faire ?

Vérifiez que le colorimètre est correctement connecté à votre ordinateur via USB. Assurez-vous également que les pilotes nécessaires sont installés. Redémarrez le logiciel si nécessaire.

Comment calibrer correctement mon écran avec le logiciel ?

Lancez le logiciel et sélectionnez l'option de calibration. Suivez les instructions à l'écran pour effectuer les réglages nécessaires. Assurez-vous que l'environnement d'éclairage est stable pendant la calibration.

Le calibrage échoue constamment, que faire ?

Vérifiez si votre colorimètre est propre et en bon état. Assurez-vous que l'écran est dans un état de fonctionnement normal, sans anomalies. Essayez de redémarrer le logiciel et le colorimètre.

Puis-je utiliser ce logiciel avec d'autres marques de colorimètres ?

Le logiciel Lacie 324 Easyhood est principalement conçu pour fonctionner avec les colorimètres Lacie. D'autres marques peuvent ne pas être compatibles, il est recommandé de vérifier la liste de compatibilité sur le site officiel.

Comment sauvegarder mes réglages de calibration ?

Après avoir terminé la calibration, le logiciel vous proposera une option pour sauvegarder les réglages. Choisissez un emplacement sur votre ordinateur et enregistrez le fichier de configuration.

Est-ce que le logiciel prend en charge plusieurs écrans ?

Oui, le logiciel peut gérer plusieurs écrans. Vous devrez calibrer chaque écran individuellement en sélectionnant le bon écran dans les paramètres du logiciel.

Comment réinitialiser les paramètres par défaut du logiciel ?

Pour réinitialiser les paramètres, allez dans le menu des paramètres et recherchez l'option 'Réinitialiser aux paramètres par défaut'. Confirmez votre choix pour restaurer les paramètres d'origine.

Où puis-je trouver des mises à jour pour le logiciel ?

Les mises à jour du logiciel peuvent être trouvées sur le site officiel de Lacie. Vérifiez régulièrement pour vous assurer que vous utilisez la version la plus récente.

Le logiciel fonctionne-t-il sur les systèmes d'exploitation Mac ?

Oui, le logiciel Lacie 324 Easyhood est compatible avec les systèmes d'exploitation Mac. Vérifiez la version requise sur le site officiel lors du téléchargement.

MODE D'EMPLOI 324 EASYHOOD LOGICIEL DE CALIBRATION COLORIMÈTRE LACIE

user manual manuel utilisateur manual de instrucciones

1.1. Caractéristiques....7
1.2. Spécifications du moniteur....8
1.3. Contenu du coffret 9

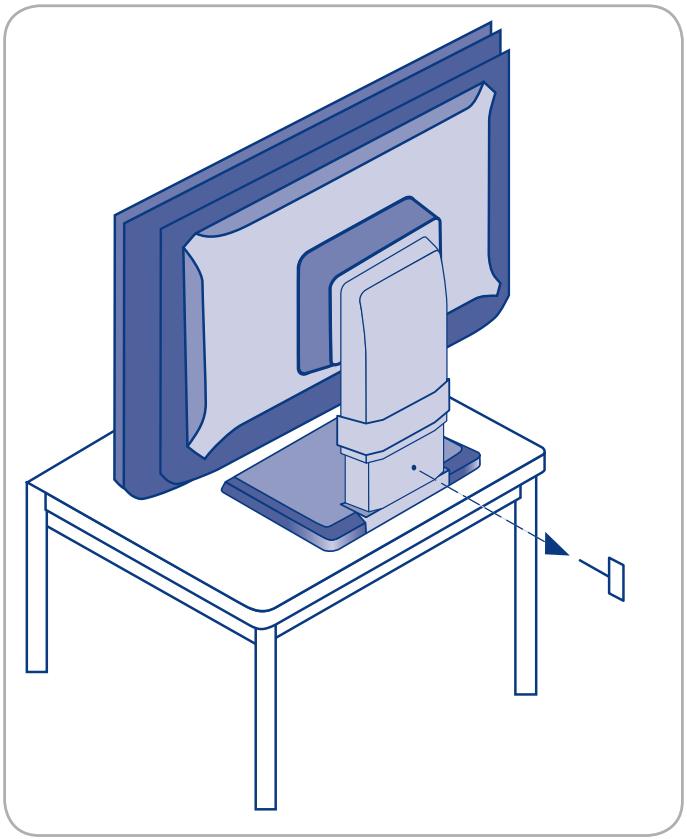

1.4. À propos de la cheville du socle LCD 10

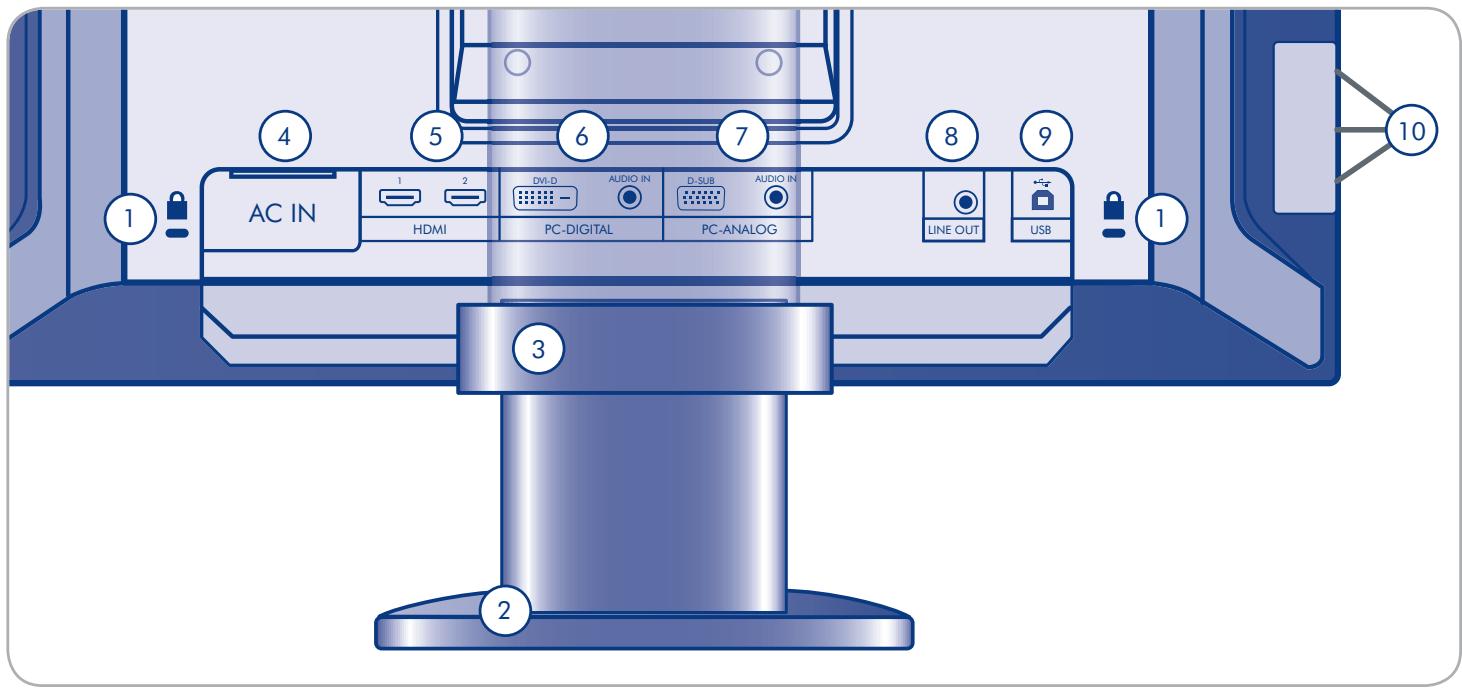

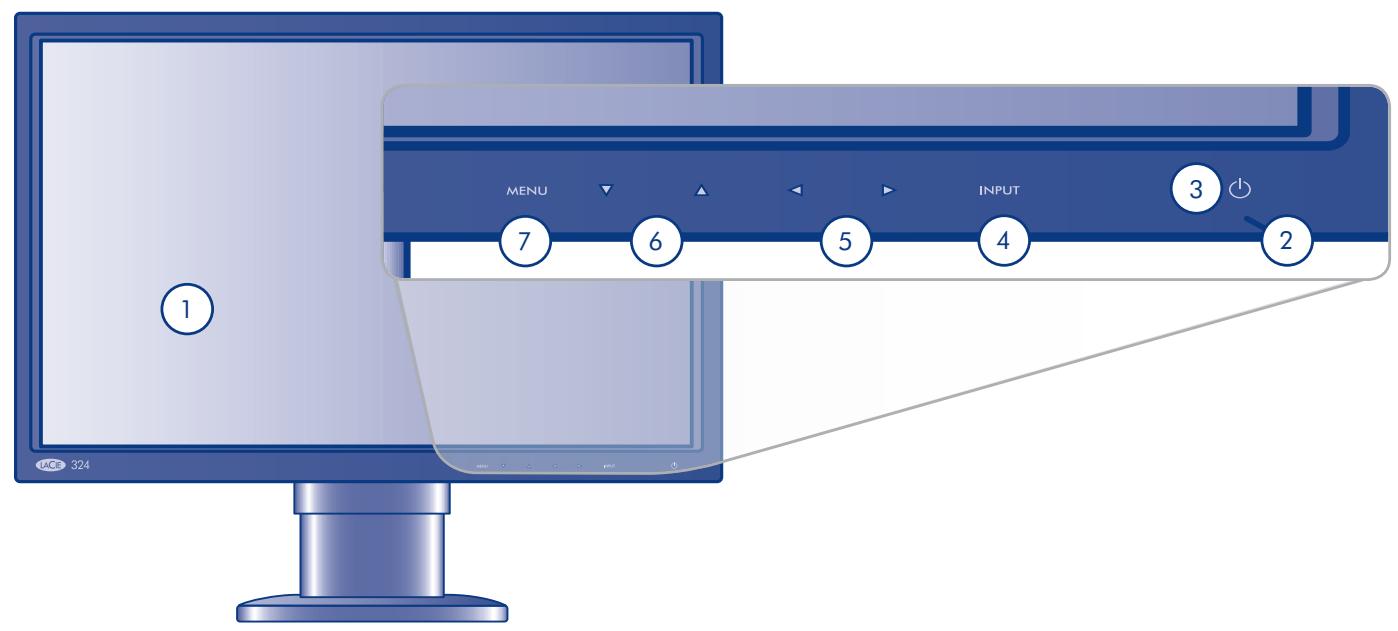

1.5. Vues du moniteur.... 11

2. Connexion 13

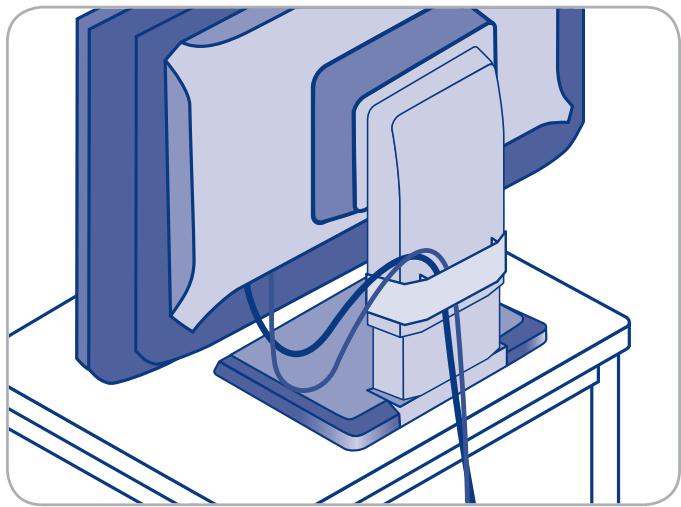

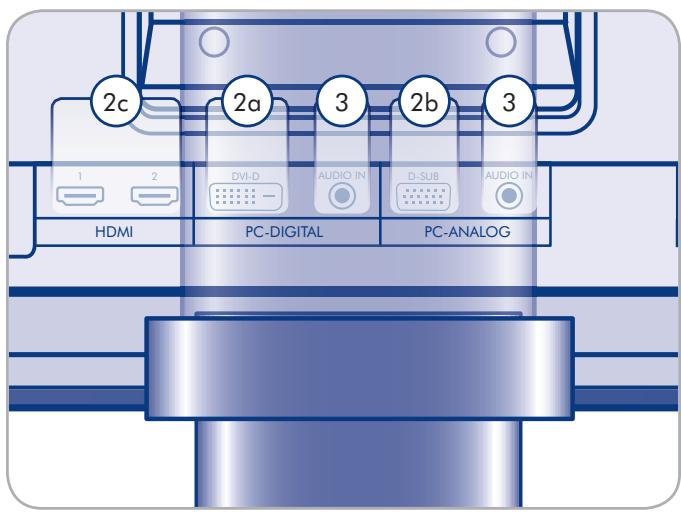

2.1. Connexion du moniteur à l'ordinateur 14

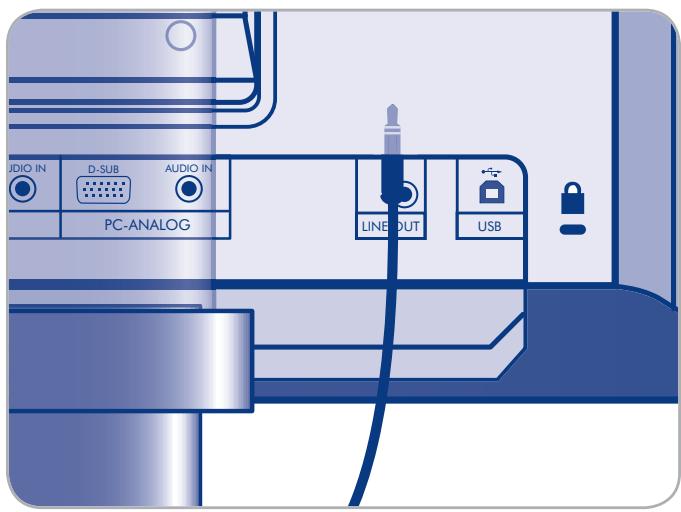

2.2. Connexion des écouteurs ou des haut-parleurs .... 15

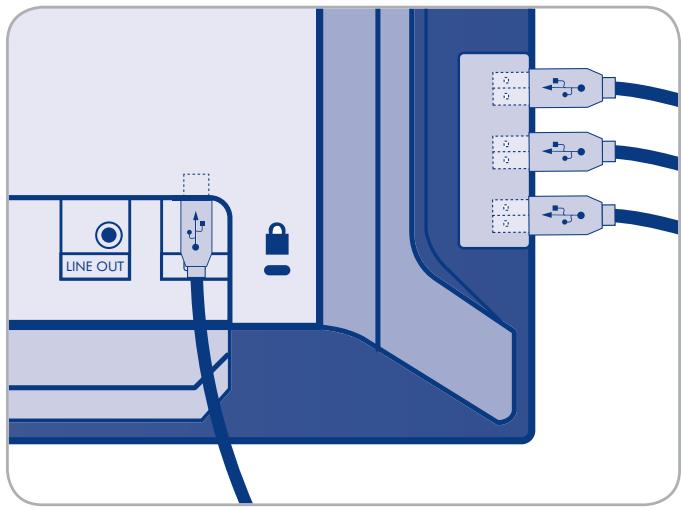

2.3. Connexion de périphériques USB 15
2.4. Réglages ergonomiques 16

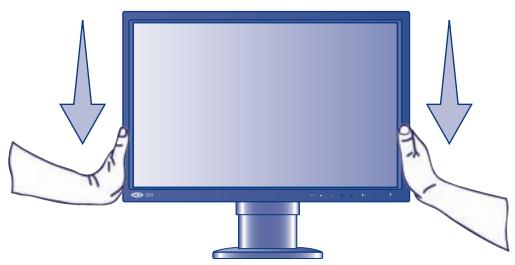

2.4.1. Soulever et abaisser l'écran 16

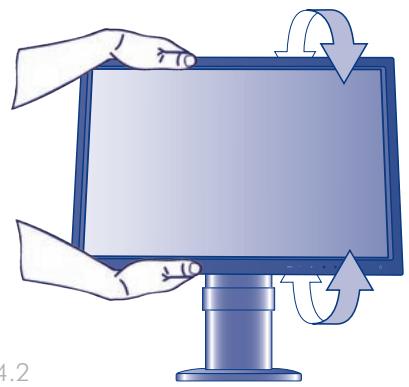

2.4.2 Incliner l'écran 16

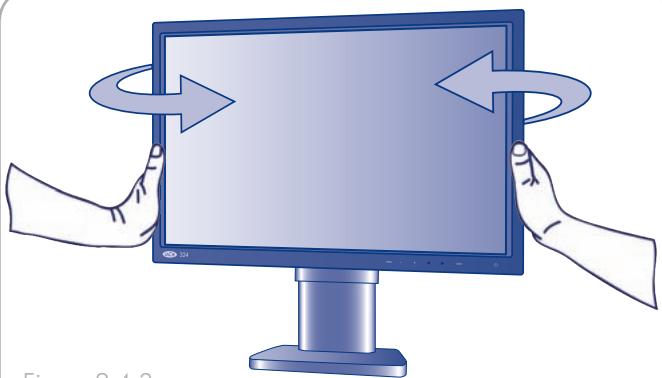

2.4.3. Pivoter l'écran....16

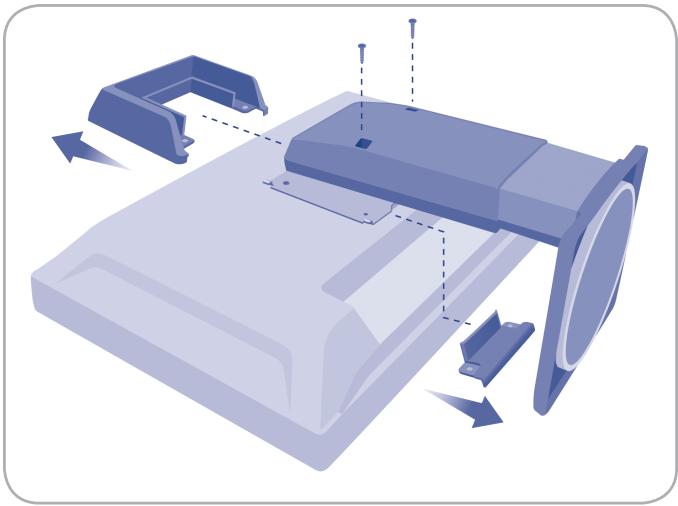

2.5. Installation d'un autre support ou d'un autre système de fixation.... 17

3. Fonctionnement du moniteur 18

3.1. À propos des modes Zoom et du format de l'image.... 19
3.2. Utilisation de la fonction Incrustation d'image (Picture-in-Picture ou PiP) 20
3.2.1 Activation/désactivation PiP 20
3.2.2. Réglage du positionnement PiP 20
3.2.3 Modification de la dimension PiP.... 20
3.2.4. Passage de la sortie audio aux haut-parleurs 21
3.2.5. Passage de la source d'entrée affichée sur le PiP.... 21

4. Paramétrages et réglages 22

4.1. Paramètres et réglages (fonctions de base)....23
4.2. Paramètres avancés 24

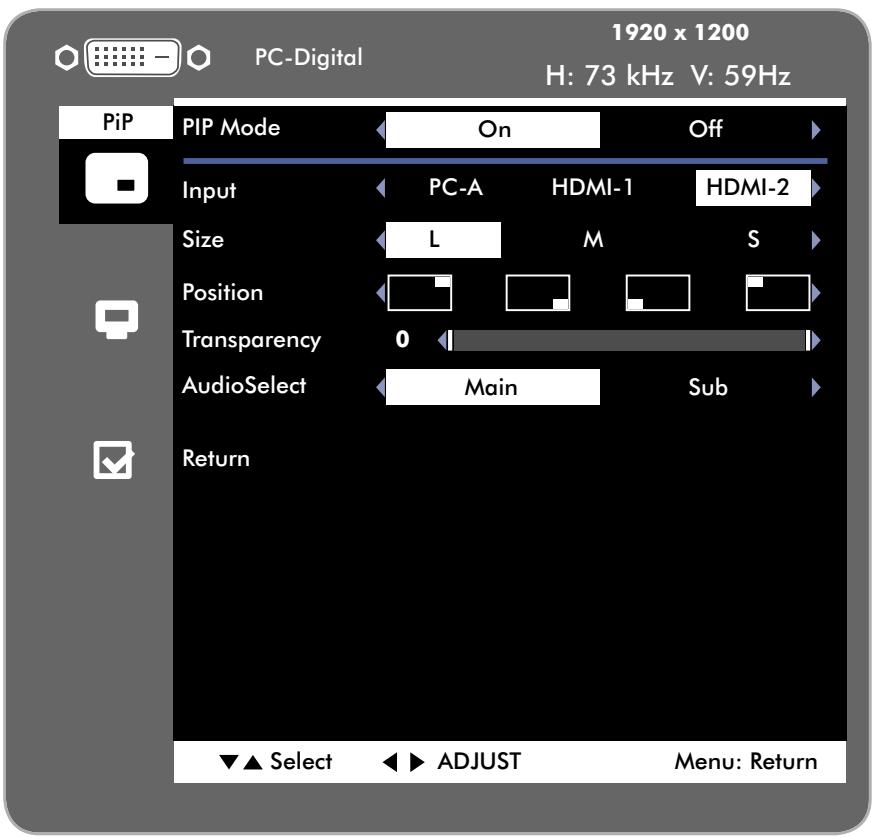

4.2.1. Paramètres Incrustation d'images (PiP) 24

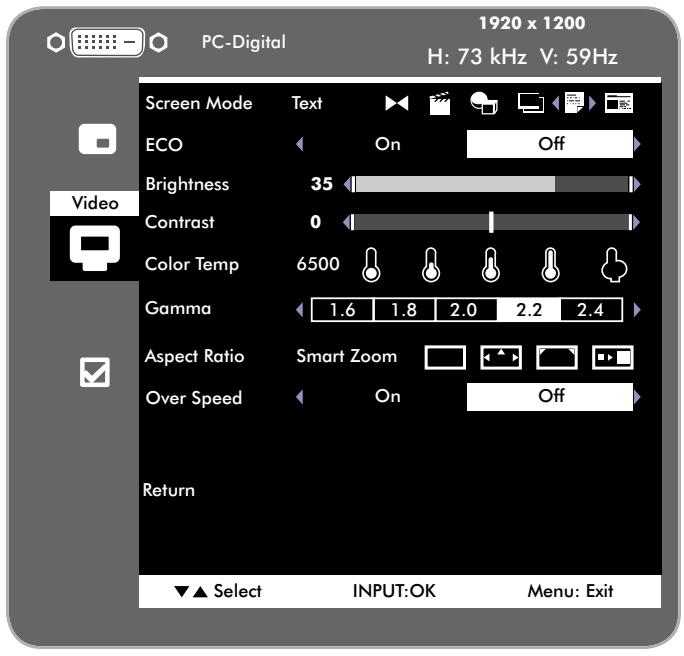

4.2.2. Paramètres DVI/VGA 25

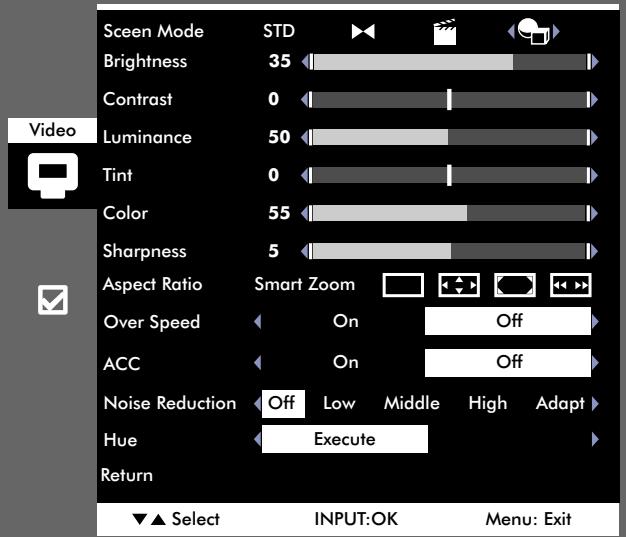

4.2.3. Paramètres vidéo HDMI 26

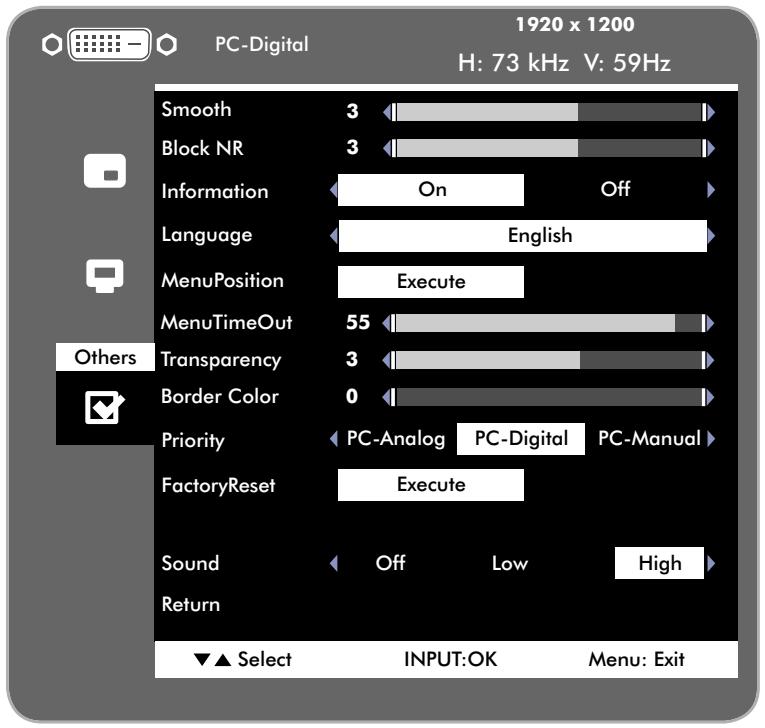

4.2.4. Autres paramètres 28

5. Dépannage 29

Avant de contacter l'assistance technique 31
Coordonnées de l'assistance technique.... 32

7. Informations sur la garantie 33

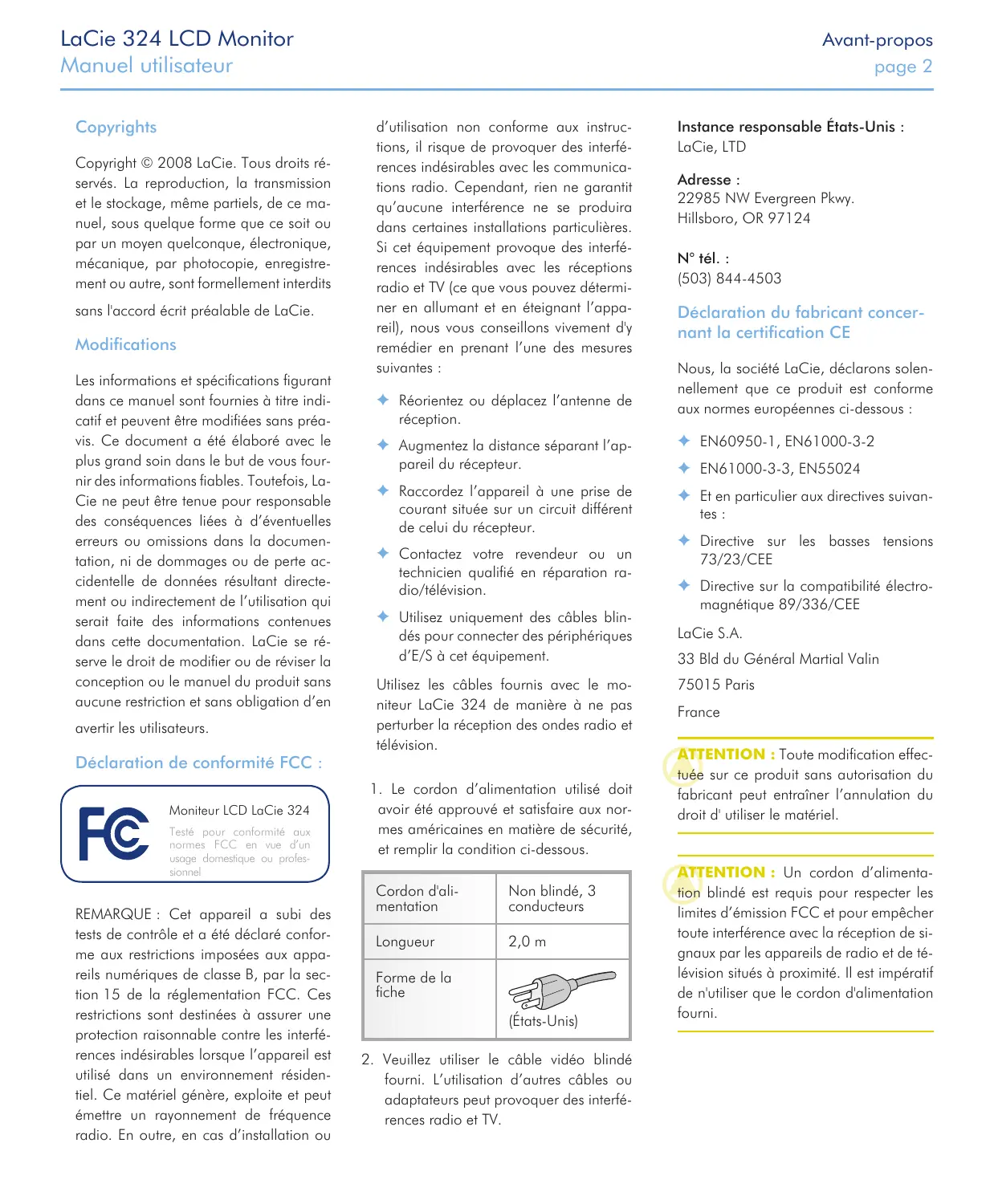

Copyrights

Copyright © 2008 LaCie. Tous droits réservés. La reproduction, la transmission et le stockage, même partiels, de ce manuel, sous quelque forme que ce soit ou par un moyen quelconque, électronique, mécanique, par photocopie, enregistrement ou autre, sont formellement interdits sans l'accord écrit préalable de LaCie.

Modifications

Les informations et spécifications figurant dans ce manuel sont fournies à titre indicatif et peuvent être modifiées sans préavis. Ce document a été élaboré avec le plus grand soin dans le but de vous fournir des informations fiables. Toutefois, LaCie ne peut être tenue pour responsable des conséquences liées à d'éventuelles erreurs ou omissions dans la documentation, ni de dommages ou de perte accidentelle de données résultant directement ou indirectement de l'utilisation qui serait faite des informations contenues dans cette documentation. LaCie se réserve le droit de modifier ou de réviser la conception ou le manuel du produit sans aucune restriction et sans obligation d'en avertir les utilisateurs.

Déclaration de conformité FCC :

Moniteur LCD LaCie 324

Testé pour conformité aux normes FCC en vue d'un usage domestique ou professionnel

REMARQUE : Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l'appareil est utilisé dans un environnement résidentiel. Ce matériel génère, exploite et peut émettre un rayonnement de fréquence radio. En outre, en cas d'installation ou

d'utilisation non conforme aux instructions, il risque de provoquer des interférences indésirables avec les communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produira dans certaines installations particulières. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pouvez déterminer en allumant et en éteignant l'appareil), nous vous conseillons vivement d'y remédier en prenant l'une des mesures suivantes :

Réorientez ou déplacez l'antenne de réception.
- Augmentez la distance séparant l'appareil du récepteur.
Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur.
Contactez votre revendeur ou un technicien qualifié en réparation radio/télévision.
Utilisez uniquement des câbles blindés pour connecter des périphériques d'E/S à cet équipement.

Utilisez les câbles fournis avec le moniteur LaCie 324 de manière à ne pas perturber la réception des ondes radio et télévision.

1. Le cordon d'alimentation utilisé doit avoir été approuvé et satisfaire aux normes américaines en matière de sécurité, et remplir la condition ci-dessous.

Cordon d'ali-mentation	Non blindé, 3 conducteurs
Longueur	2,0 m
Forme de la fiche	(États-Unis)

1. Veuillez utiliser le câble vidéo blindé fourni. L'utilisation d'autres câbles ou adaptateurs peut provoquer des interférences radio et TV.

Instance responsable États-Unis :

LaCie, LTD

Adresse :

22985 NW Evergreen Pkwy.

Hillsboro, OR 97124

N° tél. :

[phone]

Déclaration du fabricant concernant la certification CE

Nous, la société LaCie, déclarons solennellement que ce produit est conforme aux normes européennes ci-dessous :

EN60950-1, EN61000-3-2
EN61000-3-3, EN55024
Et en particulier aux directives suivantes :
◆ Directive sur les basses tensions 73/23/CEE
◆ Directive sur la compatibilité électromagnétique 89/336/CEE

LaCie S.A.

33 Bld du Général Martial Valin

75015 Paris

France

ATTENTION : Toute modification effectuée sur ce produit sans autorisation du fabricant peut entraîner l'annulation du droit d'utiliser le matériel.

ATTENTION : Un cordon d'alimentation blindé est requis pour respecter les limites d'émission FCC et pour empêcher toute interférence avec la réception de signaux par les appareils de radio et de télévision situés à proximité. Il est impératif de n'utiliser que le cordon d'alimentation fourni.

Mesures de protection et de maintenance

N'OUVREZ PAS L'ÉCRAN. Aucune pièce interne ne doit être entretenue par l'utilisateur et l'ouverture du capot peut vous exposer à des risques majeurs de chocs électriques ou à d'autres dangers. Pour toute réparation, veuillez vous adresser à des personnes qualifiées.
Ne renversez pas de liquides dans le boîtier et n'utilisez pas l'écran près d'une source d'eau.
N'insérez aucun objet dans les logements du boîtier car ils pourraient entrer en contact avec des points présentant une tension dangereuse et provoquer des blessures graves, voire mortelles, des chocs électriques, des incendies ou des pannes.
Ne placez pas d'objets lourds sur le cordon d'alimentation. Un cordon endommagé peut provoquer un choc électrique ou un incendie.
Ne placez pas l'écran sur une surface inclinée ou instable car il risquerait de tomber et d'être endommagé.
Ne placez aucun objet sur l'écran et n'utilisez pas l'écran à l'extérieur.
L'intérieur du tube fluorescent situé à l'intérieur de l'écran LCD contient du mercure. Veuillez respecter les réglementations et autres dispositions en vigueur dans votre région si vous devez mettre le tube au rebut.
Ne courbez pas le cordon d'alimentation.
N'utilisez pas l'écran dans des zones chaudes, humides, sales ou grasses.
Ne couvrez pas l'aération de l'écran.
Débranchez votre écran de la prise de

courant immédiatement et adressez-vous à une personne qualifiée pour la réparation dans les cas suivants :

Si le cordon d'alimentation ou la prise sont endommagés.
Si un liquide s'est répandu à l'intérieur de l'écran ou si des objets y sont tombés.
Si l'écran a été exposé à la pluie ou à l'eau.
Si l'écran est tombé ou que le boîtier est endommagé.
Si l'écran ne fonctionne pas conformément aux instructions de fonctionnement.
Si la vitre est brisée, manipulez-la avec soin.
Si l'écran ou la vitre est brisé, ne touchez pas les cristaux liquides et manipulez l'écran avec soin.
Veillez à assurer une ventilation suffisante afin d'éviter toute surchauffe de l'écran. Ne bouchez pas les aérations et ne placez pas l'écran à proximité d'un radiateur ou de toute autre source de chaleur. Ne posez rien sur l'écran.
Pour couper l'alimentation du système, débranchez le câble d'alimentation. L'écran doit être installé à proximité d'une source d'alimentation facilement accessible.
Manipulez l'écran avec soin lors des transports. Conservez l'emballage en cas de transport.
Rémanence de l'image : Nous tenons à vous informer que la technologie LCD peut être sujette à un phénomène connu sous le nom de rémanence de l'image.

Il y a rémanence lorsqu'une image résiduelle ou « fantôme » d'une image précédente reste visible à l'écran. À l'inverse des écrans CRT, la rémanence n'est pas permanente dans le cas des écrans LCD, mais il est recommandé d'éviter l'affichage prolongé d'images fixes. Pour limiter la rémanence, éteignez l'écran pendant une durée équivalente à la durée d'affichage de l'image. Par exemple, si une image est restée à l'écran pendant 1 heure, éteignez l'écran pendant une heure pour effacer l'image.
Pour brancher votre écran LCD LaCie 324 en Europe sur une source d'alimentation 220-240 V CA, utilisez le cordon d'alimentation fourni avec l'écran.
Au Royaume-Uni, un cordon d'alimentation adapté au système britannique doit être employé, équipé d'un fusible Noir (5 A) moulé.
Si aucun cordon d'alimentation n'accompagne cet équipement, veuillez contacter votre fournisseur.
Pour brancher votre écran LCD La-Cie 324 en Australie sur une source d'alimentation 220-240 V CA, utilisez le cordon d'alimentation fourni avec l'écran. Si aucun cordon d'alimentation n'accompagne cet équipement, veuillez contacter votre fournisseur.
Pour tous les autres cas, utilisez un cordon d'alimentation correspondant à la tension en courant alternatif disponible, approuvé et conforme aux normes de sécurité du pays dans lequel vous vous trouvez.

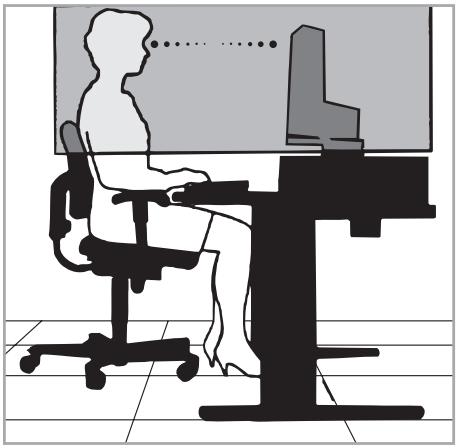

Consignes de santé et d'ergonomie

Le choix d'un emplacement approprié et un réglage adéquat du moniteur permettent de réduire la fatigue visuelle et de limiter les courbatures du cou et des épaules. Recommandations pour le positionnement de l'écran :

Pour une performance optimale, prévoyez un temps de préchauffage de 20 minutes.
Réglez la hauteur du moniteur de manière à ce que le haut de l'écran arrive au niveau des yeux ou légèrement en dessous. Votre regard doit être dirigé légèrement vers le bas lorsque vous regardez le centre de l'écran.
Placez l'écran au minimum à 40 cm et

au maximum à 70 cm de vos yeux, la distance optimale étant de 50 cm.

♦ Reposez régulièrement vos yeux en fixant un objet distant d'au moins 5 à 10 mètres et clignez fréquemment des yeux.
Placez le moniteur perpendiculairement aux fenêtres et autres sources lumineuses, de façon à limiter les problèmes d'éblouissement ou de reflets indésirables. Réglez l'inclinaison du moniteur de manière que l'éclairage du plafond ne se reflète pas sur l'écran.
Si les reflets engendrent une mauvaise lisibilité de l'écran, utilisez un filtre anti-reflet.
Il est recommandé d'utiliser un chif-

fon doux non pelucheux pour nettoyer l'écran. Évitez l'utilisation de détergents ou de nettoyants pour vitres.

À l'aide des commandes prévues à cet effet, réglez la luminosité et le contraste de l'écran pour des conditions de lecture optimales.
Utilisez un porte-document que vous placerez près de l'écran.
Placez l'objet que vous regardez le plus souvent (l'écran ou le document de référence) devant vous pour éviter de tourner la tête trop souvent en tapant.
Évitez tout affichage statique et prolongé susceptible de marquer l'écran (phénomène de rémanence).

Pour une ergonomie optimale, nous vous recommandons de suivre les conseils ci-dessous :

Réglez la luminosité jusqu'à disparition de la trame de fond.
Ne montez pas le réglage du contraste jusqu'à son maximum.
- Conservez les paramètres par défaut concernant les réglages de taille et de centrage de l'image.

♦ Conservez les paramètres de couleur par défaut.
Utilisez des signaux non-entrelacés avec un taux de rafraîchissement compris entre 60 et 75Hz.
N'utilisez pas la couleur bleu primaire sur un arrière-plan sombre, car cette couleur sera difficilement perceptible et peut provoquer une fatigue oculaire due à un manque de contraste.

Dans l'Union européenne

La législation européenne, régissant chaque État membre, indique qu'il ne faut pas

mettre les produits électroniques et électriques portant la marque ci-dessous, au rebut avec vos déchets ménagers. Cela inclut les moniteurs et les accessoires électriques, comme les câbles vidéo ou les cordons d'alimentation. Lorsque vous voulez mettre votre produit LaCie au rebut, veuillez vous conformer à la réglementation locale, informez-vous auprès de votre fournisseur ou suivez les dispositions de votre accord avec LaCie si celui-ci existe.

La marque présente sur les produits électroniques et électriques ne s'appli-

que qu'aux États membres de l'Union européenne.

À l'extérieur de l'Union européenne

Si vous souhaitez mettre les produits électriques et électroniques au rebut endehors de l'Union européenne, veuillez contacter l'autorité locale compétente et vous conformer au mode d'élimination réglementaire.

Informations sur le recyclage et la gestion de l'énergie

Fortement engagée en facteur de la protection de l'environnement, LaCie considère le recyclage comme l'une de ses priorités essentielles, afin de participer à l'allégement du fardeau imposé à l'environnement. Nous nous efforçons de développer des produits respectueux de l'environnement et de participer à la définition et au respect des normes indépendantes formulées par les agences.

Informations sur les programmes de recyclage :

Suède - http://www.el-retur.se

Allemagne - http://www.recyclingpartner.de/

Pays-Bas - http://www.mirec.nl/

Économies d'énergie :

Ce moniteur est doté d'une fonction avancée d'économie d'énergie. Un signal VESA-DPMS envoyé au moniteur permet d'enclencher le mode Économie d'énergie. Le moniteur passe alors en mode d'économie d'énergie.

Mode	Consommation	Couleur du voyant
Mode Normal	140 W	Bleu
Mode Économie d'énergie	Moins de 2 W	Orange
Arrêt	Moins de 1 W	Sans objet

ENERGY

1. Introduction

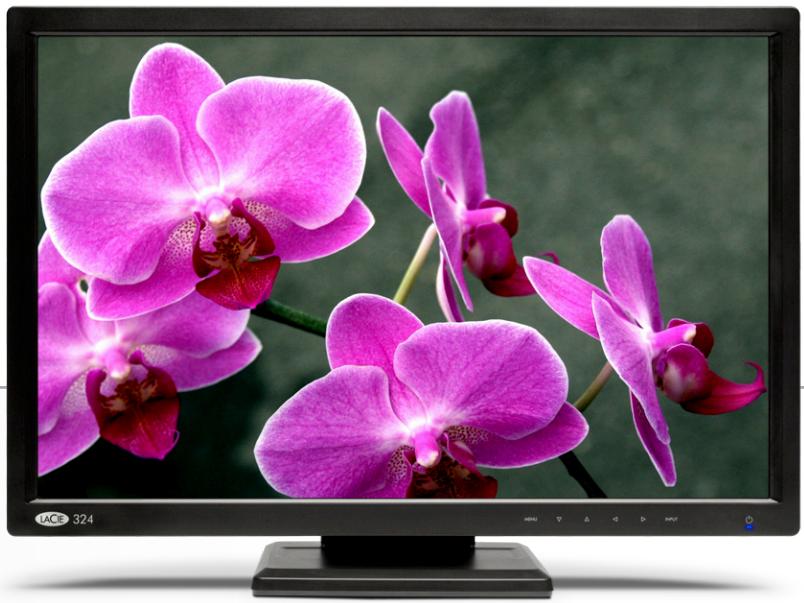

Nous vous remercions pour l'achat de votre écran LCD LaCie 324.

Conçu pour des professionnels de la création, l'écran LCD est équipé d'un panneau LCD de 24 pouces à gamme de couleurs étendue, d'un système de correction gamma sur 10 bits et de la prise en charge totale HD pour une expérience vidéo optimale. Les technologies d'optimisation vidéo DCDi® by Faroudja et la compatibilité totale de calibration du matériel font de ce moniteur un outil idéal pour travailler sur les images fixes et en mouvement. Le colorimètre LaCie blue eye en option ainsi que le logiciel blue eye pro permettent de régler votre moniteur, pour un rendu des plus réalistes de vos images.

Le LaCie 324 est également équipé d'une prise audio pratique pour connecter vos écouteurs ou les haut-parleurs, et de trois ports USB 2.0 pour tous vos périphériques USB.

Liens rapides

Cliquez pour passer directement à une section :

Connexion
♦ Fonctionnement du moniteur
Dépannage

1.1. Caractéristiques

La technologie du panneau S-PVA avec sa gamme de couleurs étendue, offre des couleurs représentant 92% de la norme NTSC, soit un éventail de couleurs éclatantes jusqu'alors inégalé par les écrans LCD. Cette technologie permet également de bénéficier d'un excellent équilibre entre le contraste (1000:1) et la luminosité (typ. 400 cd/m²) et d'un grand angle de vision de 178°.

La correction gamma sur 10 bits garantit un rendu subtil des dégradés de couleurs, généralement présents dans la photographie et l'art numérique.

Il est possible de procéder à une calibration matérielle du LaCie 324 en utilisant les outils de calibration appropriés. Nous vous recommandons l'utilisation du logiciel LaCie blue eye pro, optimisé pour les moniteurs LaCie.

Compatibilité haute définition intégrale

Compatible avec les résolutions 1080p, 1080i, 720p and 720i, le moniteur est équipé de deux ports d'entrée HDMI compatibles HDCP, permettant le branchement de toute une gamme de sources HD intégrale pour une expérience vidéo inégalable.

DCDi® by Faroudja

DCDi® by Faroudja regroupe un ensemble de technologies d'optimisation vidéo pour une qualité d'image exceptionnelle :

TrueLife™ optimise le rendu de détails
Adaptation des contrastes
Réduction du bruit en fonction des mouvements

Réduction des brèches (typique avec les signaux vidéo entrelacés)

Supporte jusqu'à 4 sources vidéo avec l'affichage en simultanée de 2 sources par l'intermédiaire de la fonction Picture-in-Picture (PiP).

grande diagonale de 61 cm et le format 16:10 permet d'améliorer la productivité en réduisant le besoin de défilement dans les documents et le passage d'une fenêtre à une autre. Affichage plein écran 1:1 de deux pages complètes avec un espace supplémentaire pour les palettes et les barres d'outils des applications.

haute résolution de 1 920x1 200 est idéale pour les applications graphiques de haute résolution.

ligne de sortie audio est utilisée pour connecter le casque ou les haut-parleurs.

concentrateur USB situé à l'arrière et à gauche du panneau avant, permet de brancher des périphériques USB, comme des disques durs externes LaCie ou le calibrateur blue eye pro LaCie.

support ergonomique permet d'ajuster la hauteur, le pivotement et l'inclinaison.

Interface de montage VESA 100

Le moniteur peut être monté sur une fixation compatible VESA 100.

1.2. Spécifications du moniteur

Technologie	S-PVA à gamme de couleurs étendue
Affichage diagonal	61 cm
Zone d'affichage actif	518,4 (H) x 324 (V) mm
Résolution	Il est possible que certains systèmes ne prennent pas en charge tous les modes figurant dans la liste.Mode principal: 1 920 x 1 200 à 60 Hz – LaCie recommande cette résolution pour des performances d'affichage optimales.Modes secondaires: 720x400@70Hz, 823x624@75Hz, 1 280x960@60Hz, 640x480@60 Hz/67Hz/72Hz/75Hz, 800x600@56Hz/60Hz/72Hz/75Hz, 1 600x1 200@60Hz, 1 024x768@60Hz/70Hz/75Hz, 1 280x1 024@60Hz/75Hz, 1 440x900@60Hz, 720x480, 1 280x720, 1 920x540, 1 920x1 080@60Hz, 640x400@56Hz, 848x480@60Hz, 1 280x720@60Hz, 1 280x768@60Hz, 1 360x768@60Hz
Pas de masque	0,270 mm, 89 PPP
Gamme de couleurs	92% NTSC
Profondeur d'échan-tillonnage	16,777,216
Correction gamma	10 bits
Luminance	400 cd/m2 (valeur type)
Rapport de contraste	1000:1 (valeur type)
Temps de réponse	Montant + descendant : 16ms (valeur type) 8ms G à G
Angles d'affichage	Gauche/droit ±178°, haut/bas ±178°
Connecteurs	Mini D-Sub, DVI-D, 2xHDMI
Consommation d'énergie	140W valeur type, <2W en mode d'économie d'énergie
Poids	10,8 kg, 7,9 kg sans le support, 13,4 kg avec l'emballage et les accessoires
Ergonomie	Haut/bas de 29° à -5°, gauche/droite 350°, Hauteur : 70 mm
Conditions de fonctionnement	Température : entre 5° et 35°; Humidité : entre 10% et 90% ; Altitude : entre 0 et 3 050 m.
Conditions de stockage	Température : entre 20° et 60°; Humidité : entre 10% et 90% ; Altitude : entre 0 et 12 192 m.
Certifications	CE, FCC-B, EnergyStar, GOST-R, CSA, ISO 13406-2, PSB, WEEE, ROHS

*Résolutions interpolées : Le texte peut sembler différent si les résolutions indiquées sont inférieures au nombre de pixels indiqué sur le module LCD. Cela est normal et commun à toutes les technologies actuelles d'écran plat, lors de l'affichage en plein écran de résolutions non natives. Sur les écrans plats, chaque point de l'écran correspond réellement à un pixel. Pour élargir les résolutions lors de l'affichage en plein écran, il faut procéder à une interpolation de la résolution.

1.3. Contenu du coffret

Votre coffret contient le moniteur LCD LaCie 324 et les articles 2 à 9 listés ci-dessous :

① Moniteur LCD LaCie 324
② Câble DVI-D
③ Câble HDMI-HDMI
④ Câble prise audio
⑤ Câble d'alimentation CA
⑥ Câble hôte USB
⑦ Accessoire de gestion des câbles
⑧ CD-ROM contenant le manuel d'utilisation et les profils ICC du moniteur
⑨ Guide d'installation rapide

INFORMATION IMPORTANTE : Veuillez conserver la boîte et les emballages, y compris la cheville du socle LCD. Les ranger dans un endroit sûr de façon à pouvoir transporter votre produit en toute sécurité en cas de besoin. Si vous devez un jour retourner le moniteur pour le faire réparer ou réviser, vous aurez besoin de son emballage d'origine.

1.4. À propos de la cheville du socle LCD

Pendant le transport, le socle LCD du moniteur est fixé à sa base par une cheville. Veuillez suivre la procédure ci-dessous pour enlever la cheville.

1. Sortez le moniteur de la boîte puis retirez les protections rembourrées. N'enlevez pas encore la cheville.
2. Placez le moniteur sur un bureau ou sur toute autre surface horizontale. N'enlevez pas encore la cheville.

ATTENTION : Si vous retirez la cheville alors que le produit est sur le côté, le socle peut alors s'étendre excessivement et cogner le corps du *** ou tomber. Vous risquez alors de vous blesser ou d'endommager le produit.

1. Retirez le cachet et ôtez la cheville.

Conservez la cheville dans un endroit facilement accessible : elle pourra être utilisée pour réemballer le produit en vue de son transport.

Si vous devez transporter le moniteur, mettez l'écran LCD dans sa position la plus basse et insérez la cheville dans la base du socle LCD pour verrouiller l'écran. Le moniteur peut ensuite être remis dans la protection rembourrée puis dans la boîte.

1.5. Vues du moniteur

Vue avant

Reportez-vous au schéma ci-dessous pour connaître les noms et les fonctions de chaque composant du moniteur.

MENU 7 6 5 4 INPUT 3 2 IACE 324

① Écran - Affiche les images
② Voyant d'alimentation - Bleu lorsque l'écran est sous tension ; orange lorsque l'écran est en mode inactivité ou économie d'énergie
③ Touche Alimentation - Permet de mettre l'écran sous tension et hors tension
④ Touche ENTRÉE - Lorsque le menu est désactivé, cette touche permet de passer d'une source de signal vidéo à une autre (DVI, VGA, HDMI1/2) ; lorsque le menu est activé, cette touche est utilisée pour sélectionner les options de menu
⑤ Touche de direction gauche/droite - Lorsque l'écran menu est activé, ces touches sont utilisées pour sélectionner les options de menu
⑥ Touche de direction haut/bas - Lorsque l'écran menu est activé : ces touches sont utilisées pour sélectionner les options de menu
⑦ Touche Menu - Permet d'afficher le menu à l'écran (OSD)

Vue arrière

Reportez-vous au schéma ci-dessous pour connaître les noms et les fonctions de chaque composant du moniteur.

AC IN 1 2 3 4 5 6 7 8 9 10 HDMI DVILD AUDIO IN D-SUB AUDIO IN PC-DIGITAL PC-ANALOG LINE OUT USB 2

① Logement antivol - Permet de connecter des câbles de sécurité commerciale, lorsque cela est nécessaire
② Base du socle LCD - La base du socle est amovible ; la fixation à 4 vis peut être utilisée pour fixer n'importe quel système d'attache LCD VESA-100. Reportez-vous à la partie 2.5. Installation d'un autre support ou d'un autre système de fixation.
③ Accessoire de gestion des câbles - Utiliser pour réunir et organiser les câbles. Voir la REMARQUE dans la partie 2.1. Connexion du moniteur à l'ordinateur.
④ Connecteur d'alimentation - permet de brancher le câble d'alimentation
⑤ HDMI (1,2) - permet de brancher des périphériques vidéo
⑥ PC-numérique -

DVI-D – permet de brancher le connecteur de sortie numérique (DVI) de votre ordinateur

- Entrée Audio – permet de brancher le terminal de sortie audio de votre ordinateur

⑦ PC-analogique -

D-SUB – permet de brancher le connecteur de sortie RVB de votre ordinateur
- Entrée Audio – permet de brancher le terminal de sortie audio de votre ordinateur.

⑧ Sortie de ligne – permet de brancher des écouteurs ou des haut-parleurs
⑨ port d'entrée USB (1 port) – permet de brancher le connecteur USB de votre ordinateur en utilisant un câble USB (fourni).
⑩ port de sortie USB (3 ports) – permet de brancher les périphériques USB (souris, clavier, etc.).

2. Connexion

L'installation de votre LaCie 324 LCD Monitor est simple. Il suffit de faire quelques branchements :

2.1. Connexion du moniteur à l'ordinateur
2.2. Connexion des écouteurs ou des haut-parleurs
2.3. Connexion de périphériques USB
2.4. Réglages ergonomiques
2.5. Installation d'un autre support ou d'un autre système de fixation

2.1. Connexion du moniteur à l'ordinateur

Pour raccorder l'écran LCD à votre système, procédez comme suit°:

1. Éteignez votre ordinateur.
2. Branchez le câble de signal (voir l'illustration 2.1-A) :

2a. Pour un PC ou un MAC avec sortie numérique DVI :

Branchez le câble de signal DVI au connecteur DVI de votre ordinateur. Branchez l'autre extrémité du câble DVI à l'entrée DVI du moniteur. Serrez toutes les vis.

2b. Pour un PC ou un MAC avec sortie analogique :

Branchez le câble de signal mini D-SUB de 15 broches à D-SUB au connecteur mini D-SUB de 15 broches de votre ordinateur. Branchez l'autre extrémité de ce câble à l'entrée D-SUB (VGA) du moniteur.

2c. Pour une source vidéo avec une sortie HDMI :

Branchez le câble de signal HDMI au connecteur HDMI de votre ordinateur. Branchez l'autre extrémité de ce câble à l'entrée HDM1 ou HDM2 du moniteur.

NOTE TECHNIQUE : Il est possible de brancher en même temps jusqu'à 4 sources vidéo au moniteur en utilisant les ports d'entrée DVI, VGA, HDMI 1 et HDMI 2.

1. Branchez le câble audio inclus au port AUDIO IN (entrée audio) du moniteur. Si vous branchez deux ordinateurs sur le moniteur, vous pouvez également brancher deux câbles audio aux ports AUDIO IN (entrée audio) du moniteur. Les sources vidéo connectées via HDMI ne requièrent aucun autre câble audio.
2. Branchez l'autre extrémité du câble audio au terminal AUDIO OUT (sortie audio) de votre PC ou de votre Mac.

REMARQUE : Pour que les câbles soient bien organisés, mettez-les dans l'accessoire de gestion des câbles. Ce dernier se fixe en place à l'arrière du support LCD (Fig. 2.1.-B).

1. Branchez l'une des extrémités du cordon d'alimentation dans l'entrée CA située à l'arrière de l'écran, et l'autre extrémité à la prise secteur.
2. Appuyez sur la touche alimentation pour mettre l'écran sous tension, puis allumez votre ordinateur.

2c 2a 3 2b 3 1 2 DVI-D AUDIO IN D-SUB AUDIO IN HDMI PC-DIGITAL PC-ANALOG

Figure 2.1-A

2.2. Connexion des écouteurs ou des haut-parleurs

Pour brancher les écouteurs ou les haut-parleurs :

Il suffit de brancher vos écouteurs ou les haut-parleurs dans le port LINE OUT à l'arrière du moniteur (Fig. 2.2).

2.3. Connexion de périphériques USB

Les périphériques USB peuvent être branchés sur les connecteurs USB, sur le côté du moniteur.

Pour brancher les périphériques USB :

1. Branchez le câble hôte USB sur un terminal USB de votre ordinateur et sur le port hôte USB du moniteur (Fig. 2.3). Le concentrateur USB du moniteur est maintenant relié à votre ordinateur.
2. Branchez les périphériques USB sur les connecteurs USB, sur le côté du moniteur (Fig. 2.3).

AUDIO IN D-SUB AUDIO IN PC-ANALOG LINE OUT USB

Figure 2.2

LINE OUT

Figure 2.3

2.4. Réglages ergonomiques

ATTENTION : élevez, abaissez, inclinez ou pivotez votre écran avec précaution.

2.4.1. Soulever et abaisser l'écran

Pour soulever ou abaisser l'écran, placez vos mains sur chaque côté et soulevez-le ou abaissez-le doucement à la hauteur souhaitée (Fig. 2.4.1).

2.4.2 Incliner l'écran

Tenez l'écran par le haut et par le bas et ajustez l'inclinaison comme souhaité (Fig. 2.4.2).

2.4.3. Pivoter l'écran

Saisissez l'écran de part et d'autre et réglez le pivotement comme souhaité (Fig. 2.4.3).

REMARQUE : la base du moniteur LaCie 324 est conçue pour un pivotement sur une surface plate et dure. Ce n'est pas seulement l'écran qui tourne, mais toute l'unité.

2.5. Installation d'un autre support ou d'un autre système de fixation

La base du moniteur LaCie 324 peut se détacher. L'écran peut ainsi être fixé sur un bras ou sur tout autre dispositif de fixation répondant aux normes VESA 100. Commencez par préparer le bras et les vis nécessaires à l'installation.

Démontage du support pour fixation alternative

Pour préparer l'écran à des montages alternatifs :

1. Mettez le moniteur et l'ordinateur hors tension.
2. Débranchez tous les câbles, y compris celui de l'alimentation.
3. Placez les mains de part et d'autre de l'écran et montez-le au maximum.
4. Placez l'écran face vers le sol sur une surface non abrasive. Pour éviter de le rayer ou de l'endommager, placez un tissus doux sous le panneau LCD.
5. Ôtez les 2 vis de montage accessibles par les trous dans le support (Fig. 2.5-A).
6. Faites glisser les deux pièces du couvercle VESA et enlevez-les du support (Fig. 2.5-A).
7. Placez une main autour de la base, puis enlevez les deux vis de montage restantes (Fig. 2.5-B).

Le moniteur est maintenant prêt à être installé suivant un autre type de montage. Si le support doit être remis en place, il suffit de procéder à l'inverse.

Fixation d'un autre socle ou d'un autre système de fixation

Fixez le socle ou la fixation par bras en utilisant les 4 vis précédemment enlevées.

INFORMATION IMPORTANTE :

Pour des raisons de sécurité, assurez-vous que le bras est capable de supporter le poids du moniteur (environ 8,3 kg).
Pour éviter d'endommager le moniteur et le socle au moment du montage, n'utilisez que des vis M4x10, comme celles fournies avec le moniteur.
Veuillez vous reporter à la documentation qui accompagne le socle pour obtenir les instructions relatives à la fixation.

3. Fonctionnement du moniteur

Veuillez vous reporter aux sections suivantes pour l'affichage vidéo sur votre moniteur LCD LaCie 324 :

3.1. À propos des modes Zoom et du format de l'image
3.2. Utilisation de la fonction Incrustation d'image (Picture-in-Picture ou PiP)
✿ 3.2.1 Activation/désactivation PiP
✿ 3.2.2. Réglage du positionnement PiP
✿ 3.2.3 Modification de la dimension PiP
✿ 3.2.4. Passage de la sortie audio aux haut-parleurs
✿ 3.2.5. Passage de la source d'entrée affichée sur le PiP

3.1. À propos des modes Zoom et du format de l'image

Le format de l'image fait référence au rapport longueur verticale sur longueur horizontale (nombre de pixels) de l'affichage ou de l'image.

L'écran LaCie 324 prend en charge les formats suivants :

16:9
16:10
4:3

Toutes les sources vidéo virtuellement disponibles aujourd'hui, utilisent l'un de ces trois formats. 16:10 est le format natif du moniteur LCD LaCie 324. Cela correspond à un signal vidéo informatique de résolution 1 920 x 1 200. L'utilisation d'une

source vidéo en 4:3 ou 16:9, comme une source vidéo HD ou un signal vidéo informatique de 1 600 x 1 200, peut amener le moniteur à appliquer une transformation en zoom de façon à ajuster le signal au moniteur.

REMARQUE : veuillez vous reporter aux manuels d'utilisateur de vos périphériques pour connaître le format de leurs sources d'entrée.

REMARQUE : veuillez vous reporter au manuel à l'écran pour les formats d'entrée PC-numérique et PC-analogique.

Les quatre modes zooms sont : Real, SmartZoom, Zoom et Dx2D. Les actions de ces différents modes sont expliquées ci-dessous :

Mode	Format d'image	4:3 Vidéo	16:9 Vidéo
REAL	Aucune modification. L'affichage présente la résolution réelle du signal d'entrée, au centre de l'écran
Smart Zoom	Le format de l'image source est maintenu et passe en 1 600 x 1 200 ou 1 920 x 1080
Zoom	La source est modifiée en 1 920 x 1 080, agrandissement de ses dimensions. Il peut y avoir une déformation en raison du non respect du format de l'image.
Dx2D	Agrandissement des deux côtés de l'affichage panoramique en 1 920 x 1 200

3.2. Utilisation de la fonction Incrustation d'image (Picture-in-Picture ou PiP)

Il est possible d'afficher une source vidéo secondaire lorsque la source de l'écran de l'ordinateur est active sur l'écran principal. Voici l'explication du menu à l'écran permettant de faire fonctionner cette fonction.

Pour accéder au menu Incrustation d'image, appuyez sur MENU, sélectionnez "PiP" avec la touche INPUT (entrée) : l'écran de paramétrage PiP apparaît.

Vous pouvez activer ou désactiver la fonction PiP depuis l'écran de paramétrage PiP, en utilisant les touches de direction gauche/droite sur le panneau avant du moniteur.

3.2.2. Réglage du positionnement PiP

La position du sous-écran peut s'ajuster en suivant la procédure : Lorsque la fonction PiP est activée, accédez à la fonction de positionnement PiP en utilisant les touches de direction gauche/droite sur le panneau avant du moniteur. La position PiP se modifie dans l'ordre suivant à chaque pression sur l'une des flèches : en haut à droite - en bas à droite - en bas à gauche - en haut à gauche - en haut à droite.

3.2.3 Modification de la dimension PiP

Lorsque la fonction sous-écran est activée, accédez à la fonction de dimensionnement PiP en utilisant les touches de direction gauche/droite sur le panneau avant du moniteur. Les dimensions PiP se modifient dans l'ordre suivant à chaque pression sur l'une des flèches : petit - moyen - grand - petit.

Les dimensions de l'incrustation d'image dépendent du mode Dimensions PiP du format original de la source vidéo appliqué. Vous en trouverez les références dans le tableau suivant :

3.2.4. Passage de la sortie audio aux haut-parleurs

Lorsque vous modifiez la fonction Choisir l'audio PiP, la sortie audio vers le port écouteurs/haut-parleurs passe de l'audio PiP à l'audio écran principal, et vice versa.

3.2.5. Passage de la source d'entrée affichée sur le PiP

Modifier la fonction Choisir l'entrée PiP. La source d'entrée affichée dans le sous-écran se modifie dans l'ordre suivant : PC-numérique - HDMI-1 - HDMI-2 - PC-analogique

Les configurations permettant de faire fonctionner la fonction PiP avec le moniteur LaCie 324 sont résumées dans le tableau suivant :

4. Paramétrages et réglages

Veuillez vous reporter aux sections suivantes pour le paramétrage et le réglage de votre moniteur LCD LaCie 324 :

4.1. Paramètres et réglages (fonctions de base)
4.2. Paramètres avancés

✦ 4.2.1. Paramètres Incrustation d'images
4.2.2. Paramètres DVI/VGA
4.2.3. Paramètres HDMI
✦ 4.2.4. Autres paramètres

4.1. Paramètres et réglages (fonctions de base)

Il est possible d'effectuer toute une série de réglages et de paramétrages en utilisant le menu Paramètres / Réglages (appelé ci-dessous « menu ») affiché à l'écran.

Pour entrer dans le menu Paramètres / Réglages, appuyez sur la touche MENU. Pour quitter ce menu, appuyez sur la touche INPUT (entrée).

Les paramétrages et les réglages s'effectuent en utilisant les touches suivantes, situées à l'avant du moniteur :

Nom de la touche	Fonctions
menu	♦ Affiche le menu♦ Sélectionne la fonction RETOUR♦ Verrouille le menu. Lorsque la touche est appuyée pendant environ 3 secondes, le menu est verrouillé/déverrouillé. (lorsque le menu est désactivé)
Flèches de direction haut et bas	Lorsque l'écran menu est ACTIVÉ : utilisé pour naviguer dans les options du menu
Flèches de direction gauche et droite	Lorsque l'écran menu est ACTIVÉ : utilisé pour naviguer dans les options du menu
	Lorsque l'écran menu est ACTIVÉ : ces touches sont utilisées pour sélectionner les options de menu
ENTRÉE	Lorsque le menu est DÉSACTIVÉ : permet de passer d'une entrée à une autre ( PC-numérique, PC-analogique, HDMI1 et HDMI2)
	Réglage automatique lorsque la touche est maintenue enfoncée un moment (en entrée PC-analogique)

4.2.1. Paramètres Incrustation d'images (PiP)

REMARQUE : ce menu n'est pas visible lorsque la source d'affichage principale est HDMI.

1920 x 1200 H: 73 kHz V: 59Hz PC-Digital PiP PIP Mode On Off Input PC-A HDMI-1 HDMI-2 Size L M S Position Transparency 0 AudioSelect Main Sub Return ▲ Select ▶ ADJUST Menu: Return

Élément	Description
Mode PiP	Activation/désactivation du mode PiP (activer le mode pour afficher l'incrustation d'image)
Source*	Choix de la source d'entrée PiP - PC-numérique, PC-analogique, HDMI-1, HDMI-2
Dimensions*	Choix des dimensions de l'incrustation d'image
Positionnement*	Désigne la position de l'incrustation d'image
Transparence*	Réglage du degré de transparence de l'incrustation d'image
Sortie audio*	Modification de la source audio (source PiP ou source d'affichage principale)
Retour	Retour au menu principal

*N'apparaissent pas lorsque le mode PiP est DÉSACTIVÉ

4.2.2. Paramètres DVI/VGA

1920 x 1200 H: 73 kHz V: 59Hz PC-Digital Screen Mode Text ECO On Off Brightness 35 Contrast 0 Color Temp 6500 Gamma 1.6 1.8 2.0 2.2 2.4 Aspect Ratio Smart Zoom Over Speed On Off Return ▼▲ Select INPUT:OK Menu: Exit

REMARQUE : le contenu du menu de paramètres vidéo dépend de l'entrée vidéo active.

Élément	Description
Mode écran	Cette fonction permet de passer d'un mode d'affichage préréglé à un autre : Standard, Cinéma, CG, Photo, Texte et DTP. Chacun de ces modes optimise la qualité d'image en fonction de l'utilisation spécifique, en ajustant la Luminance, la Luminosité, le Contraste, la Teinte, le Saturation et la Netteté. Vous trouverez ci-dessous les réglages par défaut correspondant à ces modes. Ces réglages peuvent être modifiés. Le mode Cinéma convient particulièrement à l'affichage d'un contenu vidéo. Le mode CG est utilisé dans le contexte d'animation ou d'applications de jeux.
ECO	Le mode ECO permet de réduire la consommation électrique.
Luminosité	Ajuste la luminosité de l'écran
Contraste	Ajuste le contraste de l'écran
Température de couleur	Permet de passer d'une température de couleur préréglée à une autre. Il existe cinq préréglages de température. Les quatre premiers préréglages sont 5000K (jaunâtre), 6500K (neutre), 7200K, 9300K (bleuâtre). Le cinquième réglage est un mode utilisateur : la température peut être ajustée manuellement.
Gamma	Ajuste les gammas selon des valeurs standard.
Format d'image	Permet de passer d'un mode zoom à un autre (Real, Smart Zoom, Zoom, Dx2D ou panoramique). Veuillez vous reporter à la section « À propos des modes Zoom et du format de l'image » à la page X
Survitesse	Cette fonction permet d'ACTIVER ou de DÉSACTIVER le mode Survitesse. Lorsque le mode Survitesse est ACTIVÉ, la vitesse de rafraîchissement de l'écran est accélérée en limitant les fonctions de traitement de ses images.
Retour	Retour au menu principal

4.2.3. Paramètres vidéo HDMI

HDMI-1

Élément	Description
Mode écran	Cette fonction permet de passer d'un mode d'affichage préréglé à un autre : Standard, Cinéma, CG, Photo, Texte et DTP. Chacun de ces modes optimise la qualité d'image en fonction de l'utilisation spécifique, en ajustant la Luminance, la Luminosité, le Contraste, la Teinte, le Saturation et la Netteté. Vous trouverez ci-dessous les réglages par défaut correspondant à ces modes. Ces réglages peuvent être modifiés. Le mode Cinéma convient particulièrement à l'affichage d'un contenu vidéo. Le mode CG est utilisé dans le contexte d'animation ou d'applications de jeux.
Luminosité	Ajuste la luminosité de l'écran
Contraste	Ajuste le contraste de l'écran
Luminance	Règle la luminosité de l'écran.
Teinte	Ajuste la nuance rougeâtre des couleurs à l'écran.
Couleur	Ajuste la densité des couleurs à l'écran.
Format d'image	Permet de passer d'un mode zoom à un autre (Real, Smart Zoom, Zoom, Dx2D ou panoramique). Reportez-vous à la section 3,1. À propos des modes Zoom et du format de l'image
Mode Survitesse	Cette fonction permet d'ACTIVER ou de DÉSACTIVER le mode Survitesse. Lorsque le mode Survitesse est ACTIVÉ, la vitesse de rafraîchissement de l'écran est accélérée en limitant les fonctions de traitement de ses images.
ACC	La fonction de commande d'adaptation des contrastes (Adaptive Contrast Control ou ACC), ajuste automatiquement le contraste pour éviter la perte de détails lorsque les scènes sont extrêmement sombres ou lumineuses.
Réduction du bruit	L'activation de la fonction de réduction du bruit va limiter le bruit de l'écran et le flou du contour.
Teinte	Cette fonction vous permet d'ajuster indépendamment la chromaticité des 6 couleurs primaires : rouge, vert, bleu, cyan, magenta, jaune.
	Rouge	Ajuste le rougeGauche : déplace la chromaticité du rouge vers le magentaDroite : déplace la chromaticité du rouge vers le jaune
	Jaune	Ajuste le jauneGauche : déplace la chromaticité du jaune vers le rougeDroite : déplace la chromaticité du jaune vers le vert
	Vert	Ajuste le vertGauche : déplace la chromaticité du vert vers le jauneDroite : déplace la chromaticité du vert vers le cyan
	Cyan	Ajuste le cyanGauche : déplace la chromaticité du Cyan vers le vertDroite : déplace la chromaticité du Cyan vers le bleu
	Bleu	Ajuste le bleuGauche : déplace la chromaticité du bleu vers le cyanDroite : déplace la chromaticité du bleu vers le magenta
	Magenta	Ajuste le magentaGauche : déplace la chromaticité du magenta vers le bleuDroite : déplace la chromaticité du magenta vers le rouge
Retour	Retour au menu principal

Préréglages du mode écran

	Standard	Cinéma	CG	Photo	Texte	DTP
Luminosité	35	35	35	35	35	35
Contraste	0	-10	0	0	0	-100
Température de couleur	6500	6500	7200	6500	7200	5000
Gamma	2.2	2.2	1.8	2.2	2.2	1.8

4.2.4. Autres paramètres

Élément	Description
Lisse	Ajuste la netteté de l'image à l'écran
Bruits en bloc	Réduit le bruit en bloc généré lors de la lecture de fichiers MPEG ou d'autres formats de film compressés
Informations	Active ou désactive l'affichage d'informationsLorsque cette fonction est activée, le nom de la source d'entrée ainsi que des informations sur le signal d'entrée restent affichés.
Langue	Permet de choisir la langue de l'écran menu : anglais, français, italien, allemand ou espagnol.
Position du menu	Spécifie la position du menu sur l'écran
Délai d'affichage du menu	Choix de la durée d'affichage du menu
Transparence	Permet de régler le degré de transparence de l'arrière-plan de l'écran menu
Couleur de la bordure	Cette fonction permet d'ajuster la couleur, entre le noir et le blanc, des zones de l'écran qui entourent le contenu vidéo.
Priorité	Permet de choisir le type de signal d'entrée à utiliser lorsque plusieurs entrées sont connectées
Réinitialisation usine	Applique les valeurs par défaut de tous les paramétrages REMARQUE : Le paramètre Langue n'est pas réinitialisé.
Son	Modifie le volume des sons de touches du moniteur.
Retour	Retour au menu principal

5. Dépannage

Si votre moniteur LaCie 324 ne fonctionne pas correctement, passez en revue la liste suivante pour déterminer la cause du problème. Si, après avoir passé en revue la liste de contrôle, vous n'avez pas pu résoudre votre problème de fonctionnement, consultez la rubrique Foire aux questions régulièrement publiée sur notre site Web, à l'adresse - www.lacie.com

Vous pouvez y trouver une réponse à votre problème. Si vous avez besoin d'une assistance technique plus poussée, veuillez contacter votre revendeur LaCie ou l'assistance LaCie (voir la section 6. Assistance technique pour plus de détails).

Mises à jour du manuel

LaCie s'efforce de vous fournir les manuels utilisateur les plus à jour et les plus complets possible. Notre objectif est avant tout de vous offrir une documentation conviviale et simple pour vous aider à installer votre nouveau matériel et à en maîtriser rapidement les diverses fonctions.

Si votre manuel ne correspond pas exactement à la configuration du produit que vous avez acheté, nous vous invitons à consulter notre site Internet et à télécharger la version la plus récente.

www.lacie.com

Problème	Solution
Pas d'image	Le câble de signal doit être branché complètement à la carte graphique/à l'ordinateur.La carte vidéo doit être insérée à fond dans son connecteur.La touche d'alimentation à l'avant de l'écran et l'interrupteur d'alimentation de l'ordinateur doivent être en position ON.Vérifiez que la résolution choisie dans le système d'exploitation est bien prise en charge par le moniteur (veuillez consulter le manuel de la carte vidéo ou du système pour changer le mode graphique).Vérifiez les compatibilités et paramètres recommandés de votre écran et de votre carte d'affichage.Vérifiez que les broches de votre prise de câble signal ne sont ni tordues ni enfoncées.Vérifiez votre choix de port d'entrée vidéo (vous pouvez passer d'un port vidéo à un autre en appuyant sur la touche INPUT (entrée) du panneau avant de votre moniteur).
La touche d'alimentation ne répond pas	Débranchez le cordon d'alimentation de l'écran de la prise CA pour éteindre et réinitialiser l'écran.
Le voyant du moniteur n'est pas allumé	Le bouton d'alimentation doit être en position ON et le cordon d'alimentation doit être branché.
Rémanence de l'imageLa qualité de l'image est mauvaise (des pixels manquent) et l'avertissement OSD « OUT OF RANGE » (Hors limites) s'affiche	Sachez que les moniteurs LCD peuvent être sujets à un phénomène connu sous le nom de rémanence de l'image. Il y a rémanence lorsqu'une image résiduelle ou « fantôme » d'une image précédente reste visible à l'écran. À l'inverse des écrans CRT, la rémanence n'est pas permanente dans le cas des écrans LCD, mais il est recommandé d'éviter l'affichage prolongé d'images fixes. Pour limiter la rémanence, éteignez l'écran pendant une durée équivalente à la durée d'affichage de l'image. Par exemple, si une image est restée à l'écran pendant 1 heure et qu'une image résiduelle en résulte, l'écran doit être éteint pendant une heure pour effacer l'image.REMARQUE:Comme pour tous les appareils d'affichage personnels, LaCie vous recommande d'afficher des images en mouvement et d'utiliser un économiseur d'écran mobile dès que l'écran est inactif ou en l'éteignant lorsqu'il n'est pas utilisé.l'horloge du signal ou la résolution est trop élevée. Choisissez un des modes pris en charge.
L'avertissement OSD « OUT OF RANGE » (Hors limites) ou «INPUT NOT SUPPORTED » (entrée non prise en charge) s'affiche sur un écran vide	la fréquence du signal est hors limites. Choisissez un des modes pris en charge.
L'image est instable et floue	Le câble de signal doit être correctement fixé à l'ordinateur.Utilisez les commandes de réglage de l'image OSD pour augmenter la précision et régler l'affichage en augmentant ou diminuant les réglages fins. Lorsque le mode d'affichage est modifié, il faut parfois régler à nouveau les paramètres OSD.Assurez-vous de la compatibilité de votre carte vidéo avec les timings vidéo du moniteur.Si votre texte est tronqué, passez le mode vidéo à sans entrelacement et utilisez un taux de rafraî-chissement à 60 Hz.
L'image affichée ne possède pas la taille adéquate	Utilisez les paramètres vidéo OSD ou la commande Paramétrages HDMI / Format de l'image pour ajuster les dimensions de l'image.Assurez-vous de la compatibilité de votre carte vidéo et de votre système avec le mode choisi du moniteur(veuillez vous reporter au manuel de la carte vidéo ou du système pour modifier le mode graphique.)
Pas de signal	Assurez-vous que l'ordinateur n'est pas en mode économie d'énergie (manipulez le clavier ou la souris). Si aucune vidéo n'apparaît à l'écran, mettez l'écran hors tension puis à nouveau sous tension.
Aucun son dans les écouteurs ou les haut-parleurs	Vérifiez que le câble de vos écouteurs ou de vos haut-parleurs est bien branché dans le port de sortie audioSi l'audio provient de votre ordinateur, vérifiez le branchement du câble audio ordinateur-moniteur au niveau de la carte son de votre ordinateur (connecteur vert), ainsi que celui de la ligne du moniteur dans le port audio à côté du port d'entrée du signal vidéo utilisé.Le volume est trop faible. Vérifiez dans les options son de votre système d'exploitation : le volume est peut-être réglé trop bas.La sortie audio est peut-être muette. Vérifiez dans les options son de votre système d'exploitation : le son est peut-être réglé sur muet.

Avant de contacter l'assistance technique

Lisez le manuel d'utilisation et passez en revue la section Dépannage. Si vous avez vérifié tous les points indiqués dans la liste de contrôle de dépannage et que le moniteur LaCie ne fonctionne toujours pas correctement, contactez-nous aux coordonnées indiquées à la page suivante. Avant de nous contacter, installez-vous devant l'ordinateur et vérifiez que vous disposez des informations ci-dessous.

Informations	Où trouver des informations
Numéro de série du moniteur LaCie 324	Indiqué sur un autocollant, à l'arrière du moniteur.
Modèle Macintosh/PC	Utilisateurs Mac : Cliquez sur l'icône Pomme dans la barre de menus, puis sélectionnez À propos de ce Mac.Utilisateurs Windows : Cliquez droit sur Poste de travail, puis sélectionnez Propriétés > Général.
Version du système d'exploitation
Vitesse du processeur
Mémoire de l'ordinateur
La marque et le modèle de la carte graphique utilisée dans votre ordinateur	Utilisateurs Mac : cliquez sur l'icône Pomme dans la barre de menus, puis sélectionnez A propos de ce Mac. Sélectionnez Plus d'infos... La fenêtre Informations Système Apple affiche la liste de vos différents périphériques internes et externes.Utilisateurs Windows : Cliquez avec le bouton droit sur Poste de travail, puis sélectionnez Propriétés > Matériel.

Coordonnées de l'assistance technique

LaCie Asie, Singapour et Hong KongContactez-nous :http://www.lacie.com/asia/contact/	LaCie AustralieContactez-nous :http://www.lacie.com/au/contact/
LaCie BelgiqueContactez-nous :http://www.lacie.com/be/contact/ (Français)	LaCie CanadaContactez-nous :http://www.lacie.com/caen/contact/ (Anglais)
LaCie DanemarkContactez-nous :http://www.lacie.com/dk/contact/	LaCie FinlandeContactez-nous :http://www.lacie.com/fi/contact/
LaCie FranceContactez-nous :http://www.lacie.com/fr/contact/	LaCie AllemagneContactez-nous :http://www.lacie.com/de/contact/
LaCie ItalieContactez-nous :http://www.lacie.com/it/contact/	LaCie JaponContactez-nous :http://www.lacie.com/jp/contact/
LaCie Pays-BasContactez-nous :http://www.lacie.com/nl/contact/	LaCie NorvègeContactez-nous :http://www.lacie.com/no/contact/
LaCie EspagneContactez-nous :http://www.lacie.com/es/contact/	LaCie SuèdeContactez-nous :http://www.lacie.com/se/contact/
LaCie SuisseContactez-nous :http://www.lacie.com/chfr/contact/ (Français)	LaCie Royaume-UniContactez-nous :http://www.lacie.com/uk/contact/
LaCie IrlandeContactez-nous :http://www.lacie.com/ie/contact/	LaCie États-UnisContactez-nous :http://www.lacie.com/contact/
LaCie InternationalContactez-nous :http://www.lacie.com/intl/contact/

7. Informations sur la garantie

LaCie garantit votre moniteur contre tout défaut de pièces et de main-d'œuvre, dans des conditions normales d'utilisation, pour la durée spécifiée sur votre bon de garantie. Si ce produit présente des dysfonctionnements pendant la période de garantie, LaCie choisira de le réparer ou de le remplacer, à son gré. Cette garantie s'annule si :

le moniteur a été stocké ou utilisé dans des conditions d'utilisation ou de maintenance anormales.
Le moniteur a été réparé, modifié ou altéré, sauf si ces réparations, modifications ou altérations ont fait l'objet d'une autorisation expresse et écrite de LaCie ; Le moniteur a été endommagé du fait de manipulations brutales, d'une négligence, d'un choc électrique lors d'un orage, d'une défaillance électrique, de l'emballage inadéquat ou d'un accident ; Le moniteur a été installé de manière incorrecte ; Le numéro de série du moniteur est effacé ou absent ;
La pièce cassée est une pièce de rechange (tiroir de chargement, etc.) ;
Le système de fermeture inviolable du capot est cassé.

LaCie ne saurait en aucun cas être tenu responsable des dommages directs, particuliers ou indirects, tels que, non exclusivement, les dommages ou pertes de biens ou de matériels, les pertes de profit ou de revenu, le coût du remplacement des biens ou les frais ou inconvénients résultant d'interruptions de service.

Nul ne pourra, en aucun cas, se prévaloir d'une indemnisation supérieure au prix d'achat versé pour cet écran.

Pour obtenir l'application de la garantie, contactez l'assistance technique LaCie. Il vous sera sans doute demandé le numéro de série du produit LaCie, ainsi qu'une preuve d'achat du moniteur, afin de vérifier qu'il est toujours sous garantie.

Tout moniteur renvoyé à LaCie doit être correctement conditionné dans son emballage d'origine et expédié en port payé.

INFORMATION IMPORTANTE : inscrivez-vous en ligne pour bénéficier de l'assistance technique gratuite : www.lacie.com/register/
