Type de produit	Tondeuse à gazon thermique automotrice
Marque	PARTNER
Modèle	P6053CD
Largeur de coupe	53 cm (lame)
Type de moteur	4 temps, à explosion
Démarrage	Manuel (lanceur) et électrique (clé de contact)
Vitesses d'avancement	3 vitesses : 0,6 / 0,9 / 1,2 m/s
Frein lame	Oui, avec arrêt moteur et lame
Réglage de hauteur de coupe	Par leviers (centralisés)
Capacité du bac de ramassage	Non spécifiée dans la notice
Capacité du réservoir d'essence	Non spécifiée dans la notice
Capacité d'huile moteur	0,6 L
Alimentation	Essence (moteur thermique)
Fonctions principales	Tonte, ramassage dans sac, éjection arrière
Sécurité	Frein moteur, arrêt lame, dispositif de sécurité sur guidon
Entretien courant	Nettoyage sous coque avec raccord eau, contrôle huile et bougie, affûtage lame
Pièces détachées principales	Lame, bougie, batterie (pour démarrage électrique)
Utilisation	Pour gazon naturel uniquement
Poids	Non spécifié dans la notice
Dimensions (L x l x h)	Non spécifiées dans la notice

FOIRE AUX QUESTIONS - P6053CD PARTNER

Comment démarrer la tondeuse ?

Pour un démarrage manuel, tirez sur le lanceur après avoir positionné le levier d'accélérateur sur START (moteur froid) et maintenez la poignée de frein (14). Pour un démarrage électrique, insérez la fiche dans la prise, tournez la clé de contact. Important : la lame tourne dès le démarrage.

Quel type d'huile utiliser et comment la vérifier ?

Utilisez une huile moteur 4 temps de qualité. La capacité est de 0,6 L. Vérifiez le niveau régulièrement avec la jauge et rajoutez si nécessaire. Consultez la notice du moteur pour les recommandations précises.

Comment régler la hauteur de coupe ?

Utilisez les leviers de réglage (8) situés sur le châssis. Ajustez la hauteur souhaitée avant de tondre. La machine doit être à l'arrêt pour effectuer ce réglage.

Comment nettoyer la tondeuse ?

Utilisez le raccord (25) sur la coque pour brancher un tuyau d'eau. Moteur en marche et lame en rotation, laissez couler l'eau quelques minutes. Arrêtez ensuite le moteur, fermez le robinet et débranchez. Attention : ne nettoyez jamais avec un jet haute pression.

Que faire si la tondeuse ne démarre pas ?

Vérifiez le niveau d'huile et d'essence. Assurez-vous que la batterie est chargée (pour le démarrage électrique). Pour un démarrage manuel, vérifiez le starter et le levier de frein. Consultez la notice du moteur pour plus de détails.

Comment changer la lame ?

Débranchez la bougie. Dévissez le boulon (27) pour retirer la lame (26). Vérifiez l'état du support et des rondelles. Montez la nouvelle lame avec le côté tranchant dans le sens de rotation. Serrez le boulon à 5,34 kgm (52,4 Nm). Portez des gants de protection.

Quelle essence utiliser ?

Utilisez de l'essence sans plomb ordinaire. Faites le plein à l'extérieur, moteur arrêté et froid. Ne fumez pas pendant l'opération. Stockez le carburant dans un bidon homologué.

Comment recharger la batterie ?

Avant la première utilisation, chargez la batterie pendant 2-3 heures. En cas de décharge, chargez 24 heures. Coupez le contact (35) avant de charger. Rechargez à température ambiante pendant 24-36 heures. Ne jetez pas la batterie avec les ordures ménagères.

Quelle est la vitesse d'avancement recommandée ?

Trois vitesses sont disponibles : 0,6 m/s (1), 0,9 m/s (2) et 1,2 m/s (3). Sélectionnez la vitesse avec l'embrayage relâché. Adaptez la vitesse à la densité de l'herbe et aux conditions du terrain.

Quelles sont les précautions de sécurité essentielles ?

Ne tondre que par bonne visibilité. Portez des chaussures et un pantalon. Éloignez enfants et animaux. N'utilisez pas la tondeuse sur des pentes raides. Arrêtez le moteur et débranchez la bougie avant tout entretien. Attention : la lame continue de tourner quelques secondes après l'arrêt.

MODE D'EMPLOI P6053CD PARTNER

Notice d'instructions et mode d'emploi

Tondeuse avec moteur à explosion - Lame 53 cm.

Tondeuse automotrice avec frein lame

Tondeuse automotrice à 3 vitesses avec frein lame

Tondeuse démarrage électrique

Tondeuse démarrage électrique

Cortadora d'arrtage électrique

Le manuel présent fait partie intégrante du produit; nous vous prions en conséquence de le conserver pour toutes nécessités ultérieures.

Nous vous remercions de la préférence que vous nous avez accordée en choisissant NORDUEES. Nous sommes persuadés que vous pourrez approcher dans le temps la qualité de notre produit et que vous en serez entièrement satisfaits. Nous vous prions de lire attentivement ce manuel, spécialement conçu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.

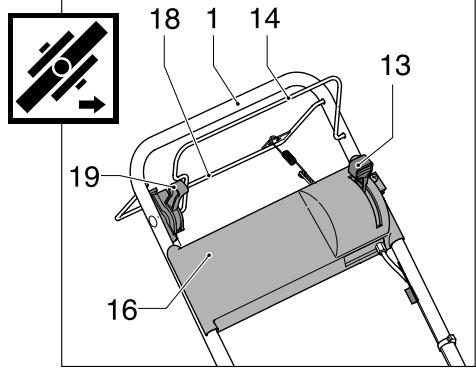

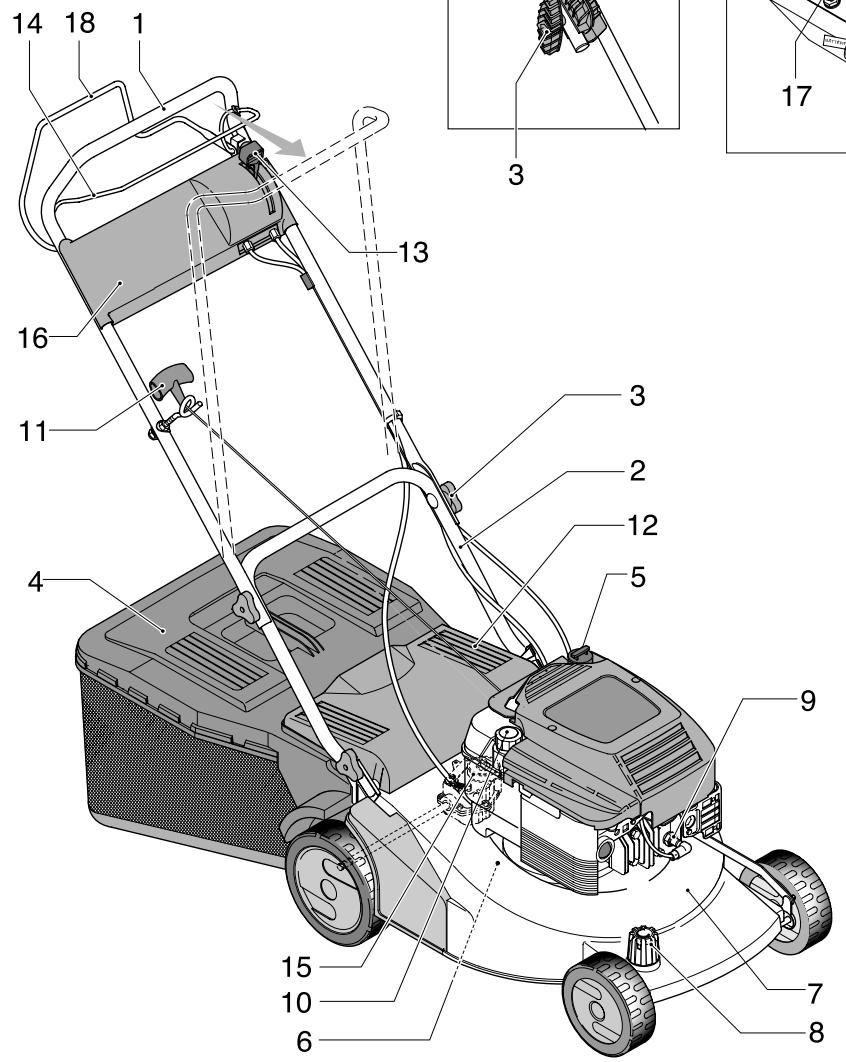

A NOMENCLATURE (début en page 51)
1	Guidon supérieur	7	Chàssis	14	Dispositif de sécurité
2	Guidon inférieur	8	Leviers de réglage de hauteur de coupe	15	Groupe réducteur
3	Vis, ecrou de serrage manche supérieur	9	Bougie	16	Plaqueude du guidon
4	Sac	10	Bouchon du réservoir d'essence	17	Clé de contact
5	Bouchon de remplissage d'huile	11	Lanceur	18	Manette d'embrayage
6	Bouchon de vidange d'huile	12	Déflecteur arrêté	19	Levier d'engagement de la lame
		13	Manette des gaz	20	Manette de la vitesse

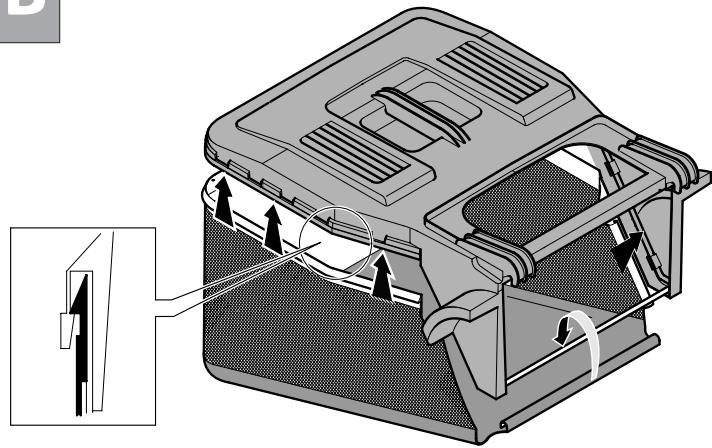

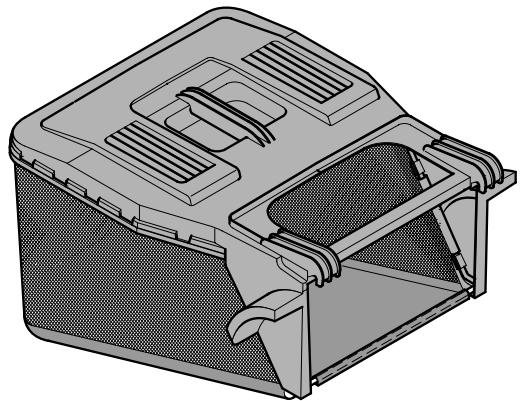

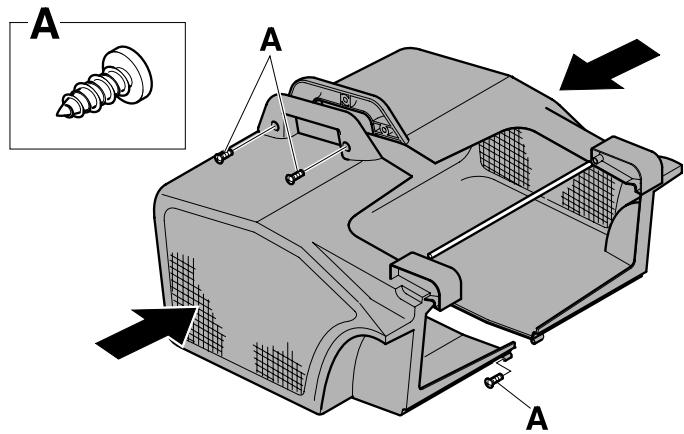

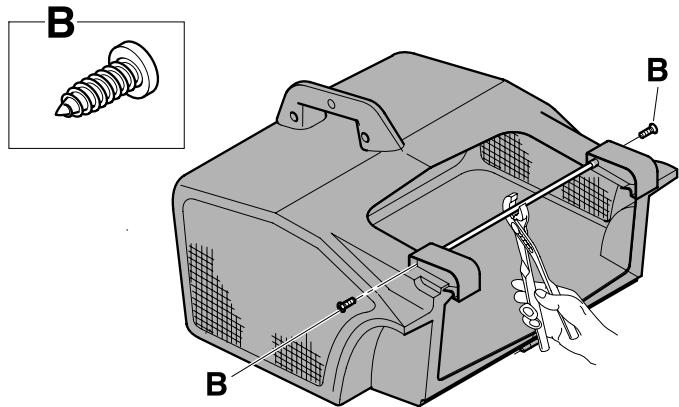

B MONTAGE DU SAC (début en page 51)

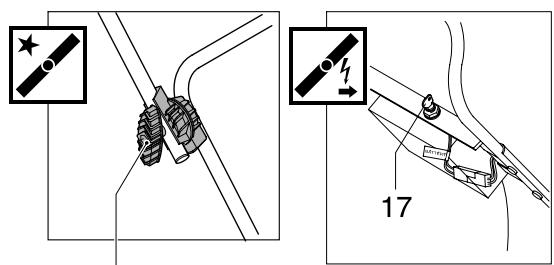

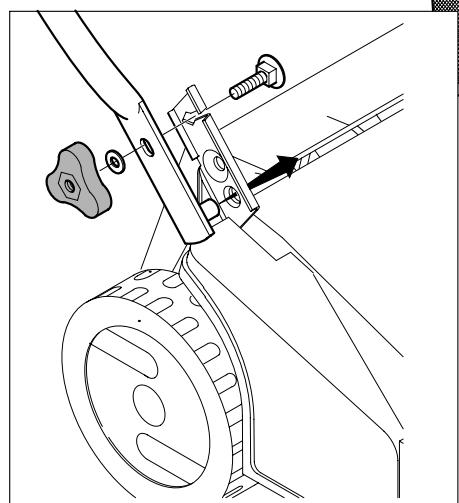

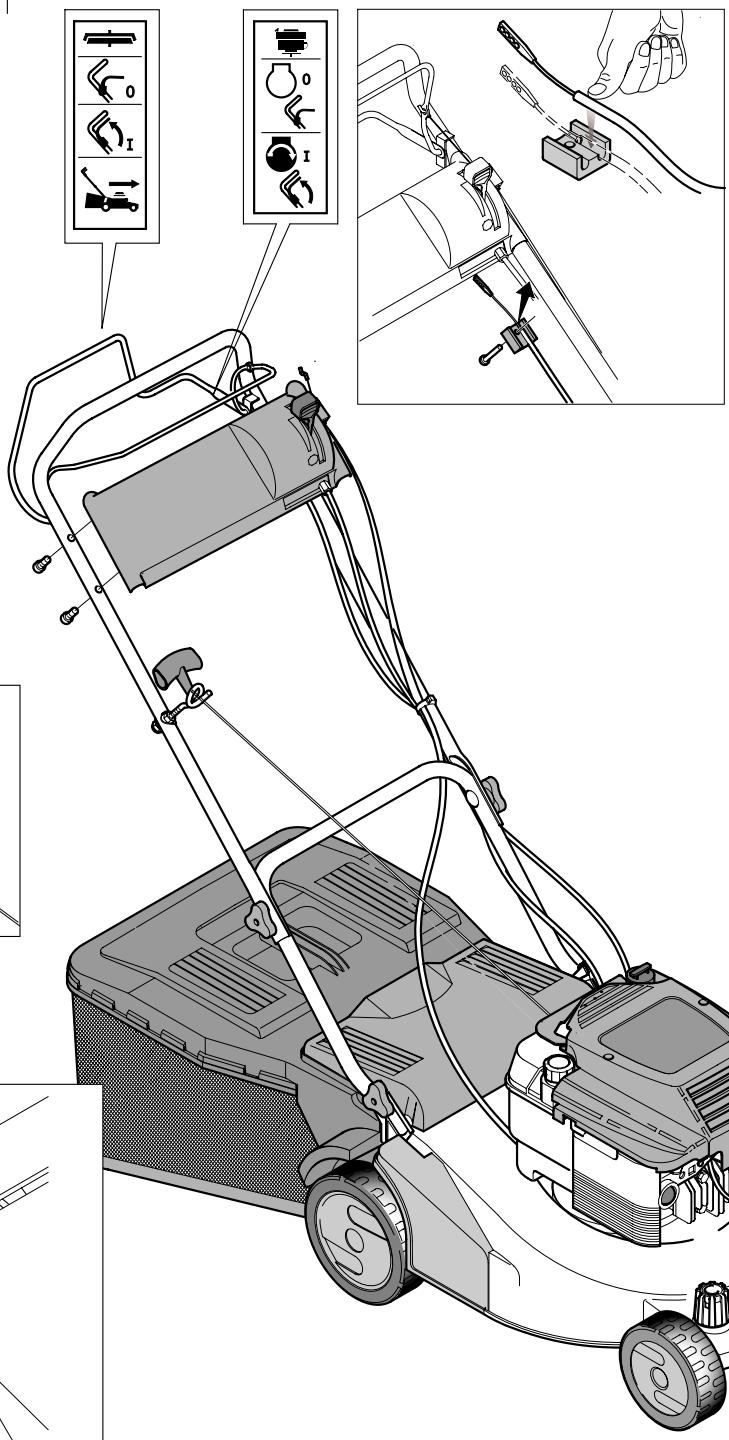

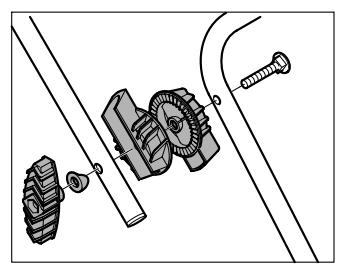

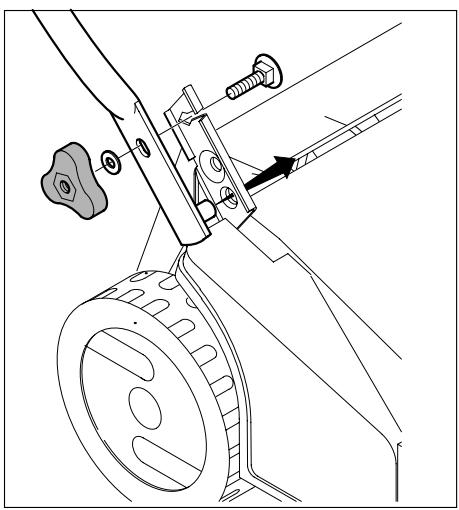

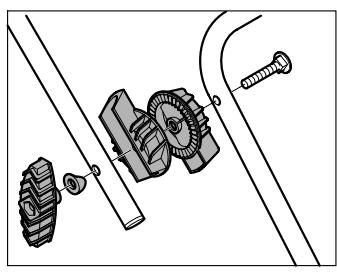

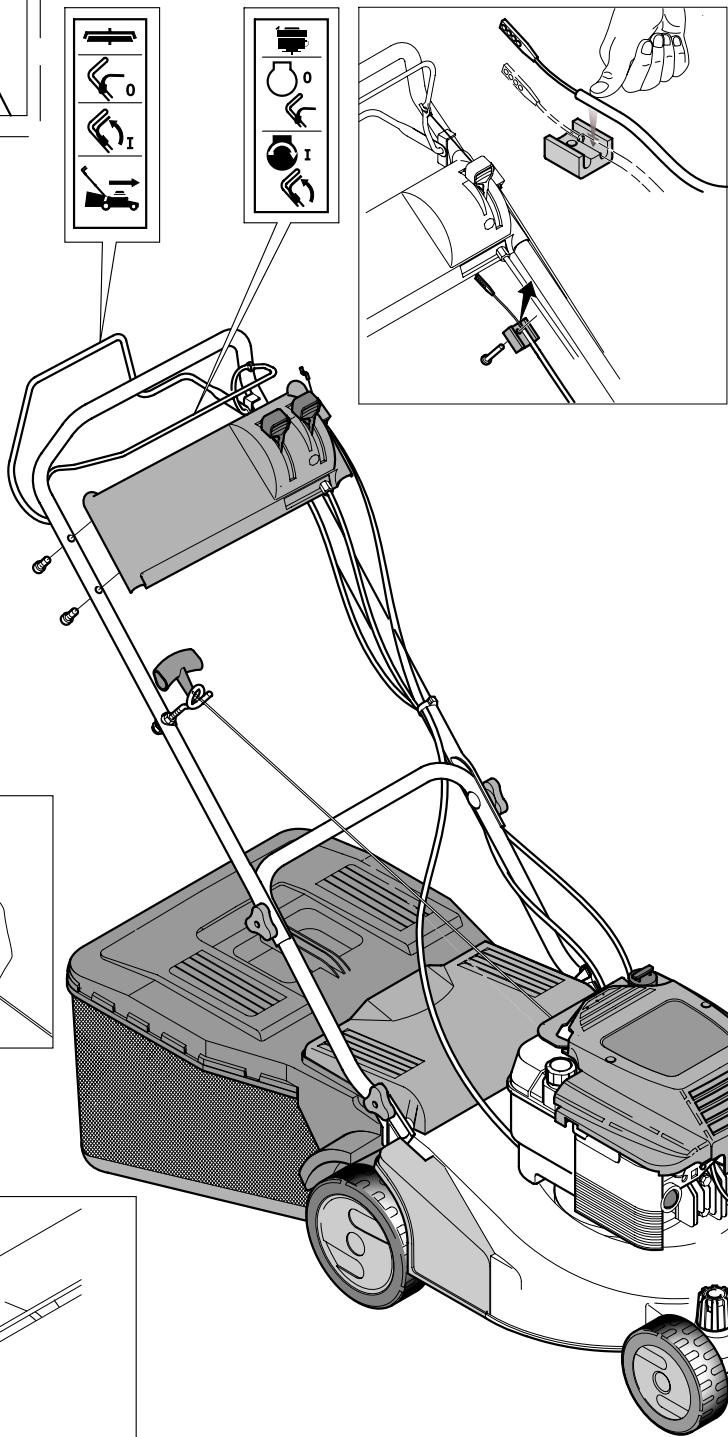

C MONTAGE (début en page 52)			Tondeuse automotrice / démarrage électricque

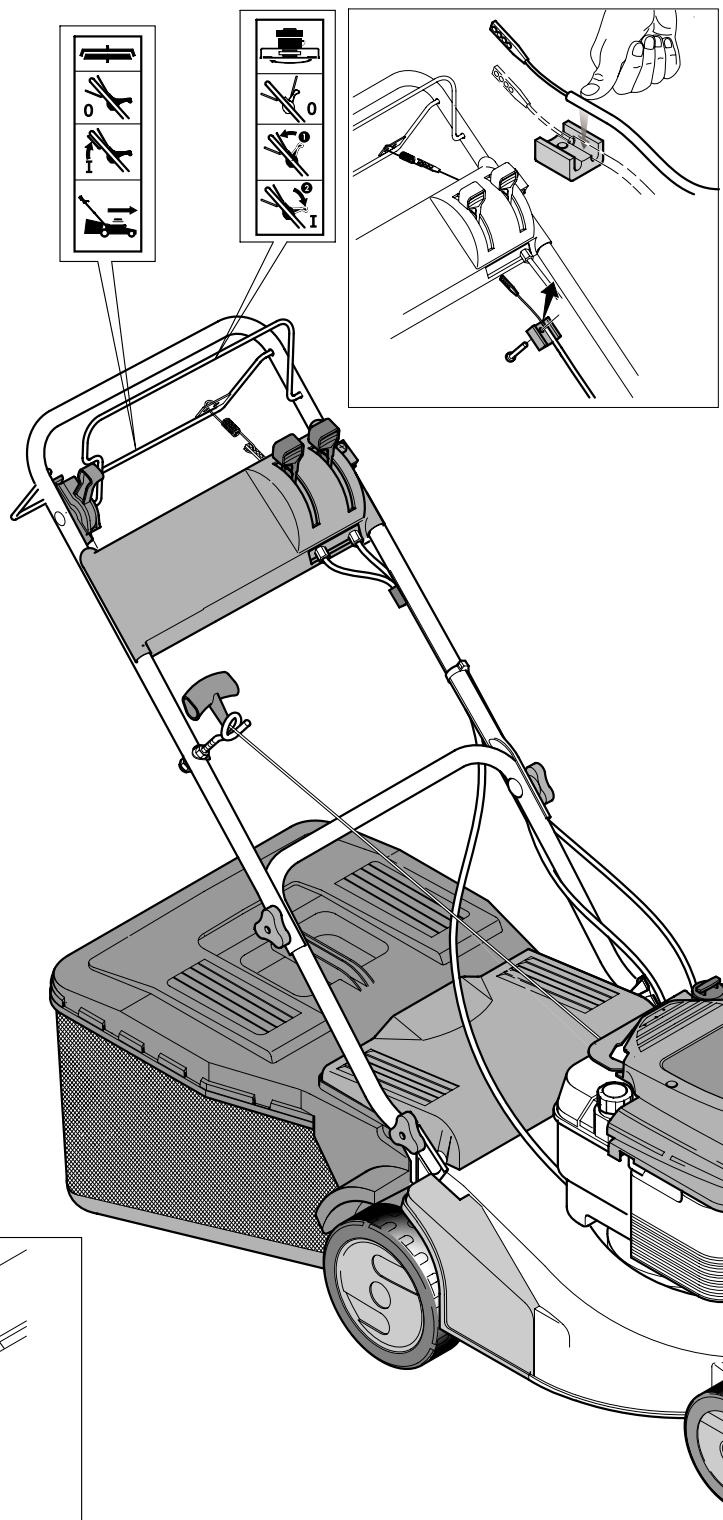

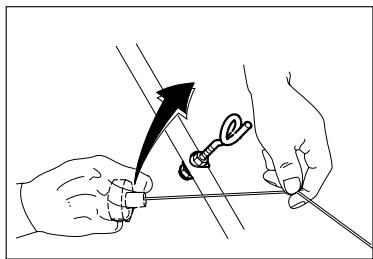

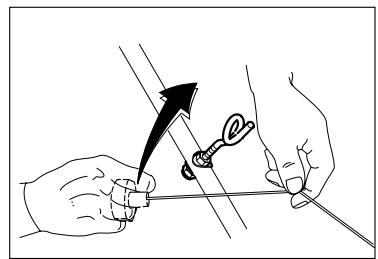

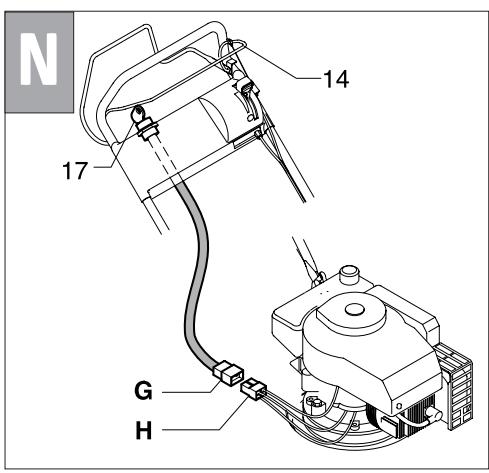

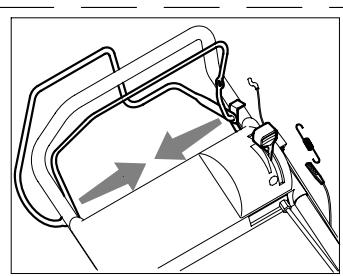

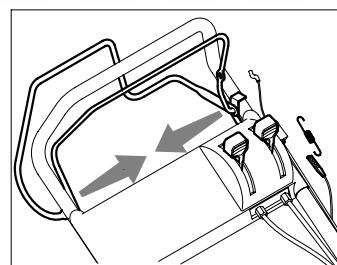

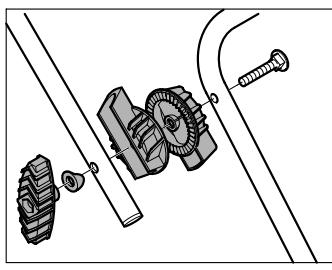

			Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.

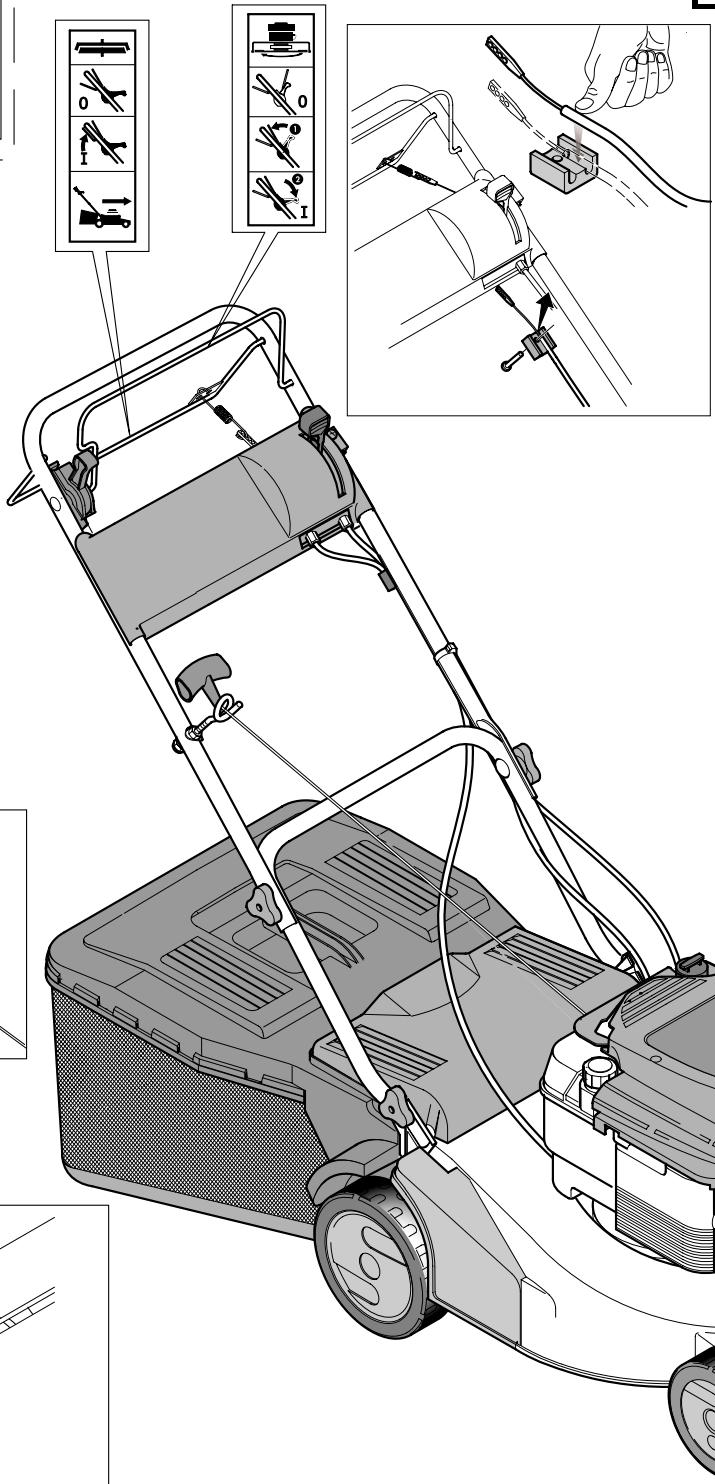

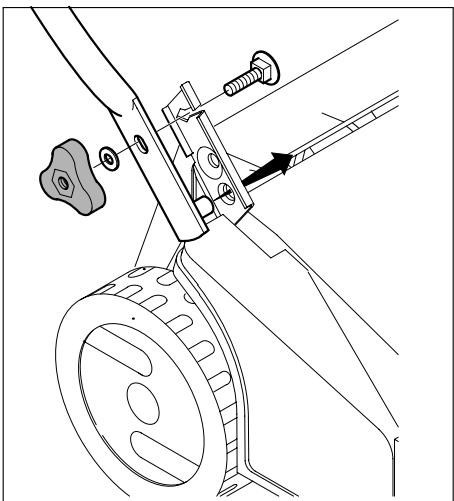

D MONTAGE (début en page 53)			Tondeuse automotrice à 3 vitesses / démarrage électricque

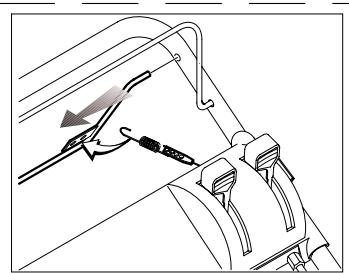

			Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.
E MONTAGE (début en page 54)			Tondeuse automotrice avec frein lame
			Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.
F MONTAGE (début en page 55)			Tondeuse automotrice à 3 vitesses avec frein lame
			Enlever les extrémités des manches, brancher les cables, comme indiqué, et replacer les extrémités des manches.

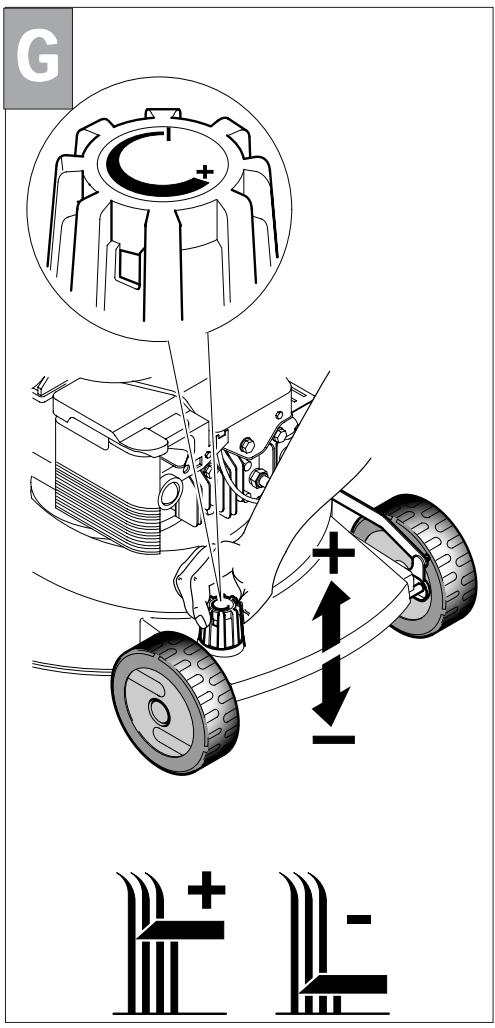

G REGLAGE DE COUPE (début en page 56)

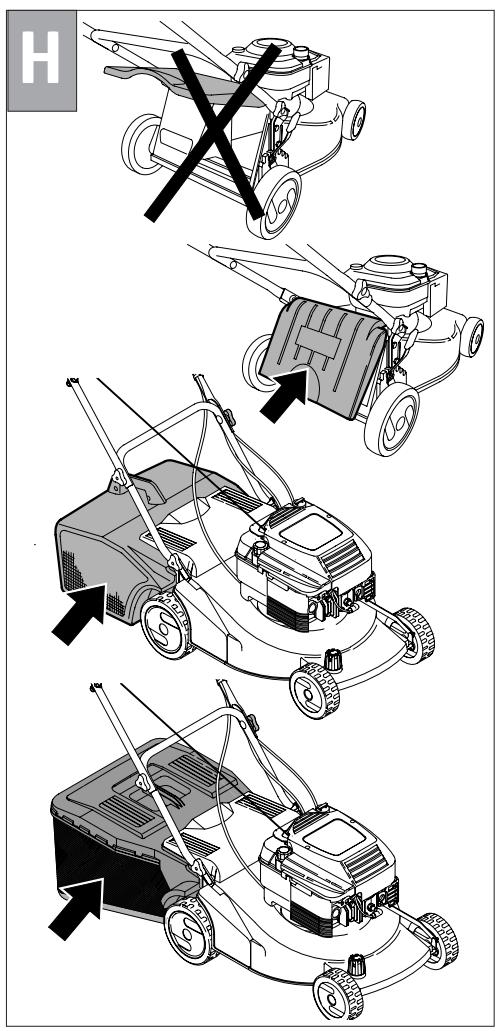

H PRE-EQUPEMENT PROTECTIONS (début en page 56)

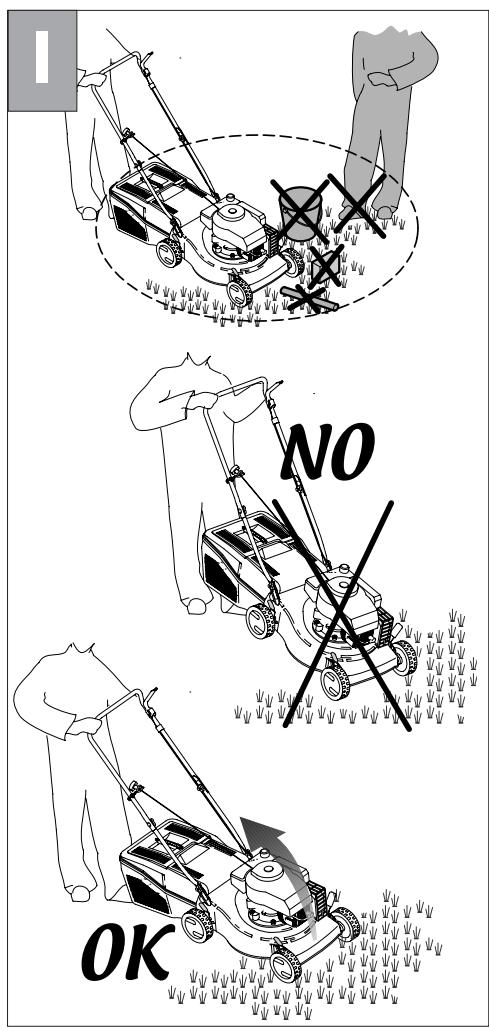

I (début en page 56) Avant de commencer la coupe de l'herbe, il faut enlever du gazon les évventuels corps étrangers. Lors de la mise en marche du moteur l'utilisé ne doit pas soulever la tondeuse, toutifs si nécessaire, il peut seulement l'incliner de sorte que la lame se trouve du coté opposé à l'utilisé. J (début en page 56) Lorsque le moteur tourne il faut absolument éviter demettre le main ou le bout des pieds sous le bord du carter ou dans le tunnel d'éjection.
K FONCTIONNEMENT (début en page 56)

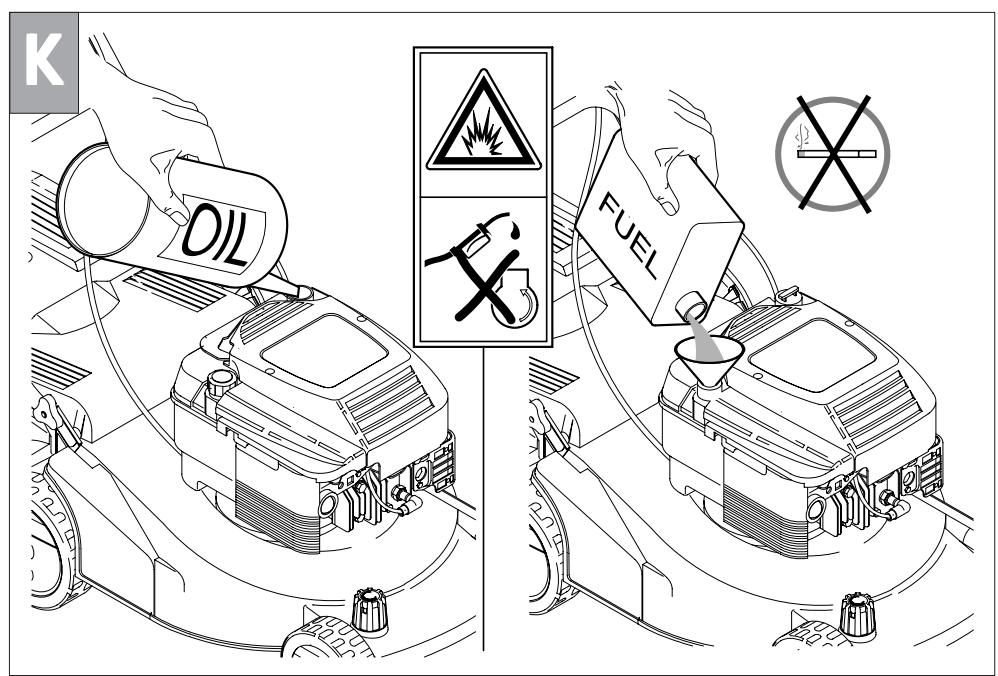

L MISE AU POINT DU MOTEUR Pour cela, il est nécessaire de consulter le livre d'instruction de la maison constructrice du moteur. ATTENTION: Avant l'utilisation, ajouter de l'huile au moteur (0.6 l).

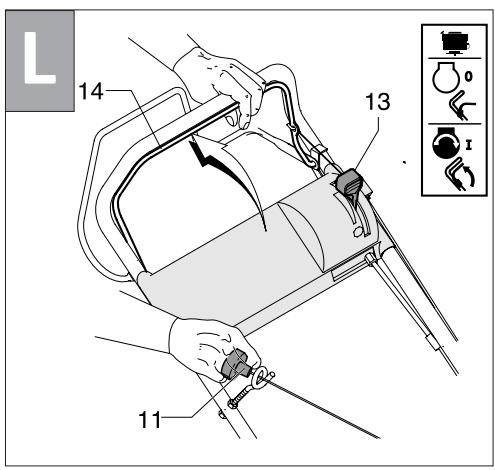

L DEMARRAGE DU MOTEUR Après avoir effectué les opérations de mise au point, procéder au démarrage du moteur de la manière suivante: a)Moteurs avec système "choke": en cas de moteur froid, positionner le levier d'accélérateur (13) sur START. b)Ajir sur la poignée de frein (14) pour permettre le démarrage du moteur, tenir le levier serré contre la poignée en phase de démarrage et lors de l'utilisation de la machine - actionne le frein moteur. c)Moteurs avec système "primer": appuyer 3/4 fos sur la petite pompe d'enrichissement (36) située sur le carburateur; positionner le levier d'accélérateur (13) sur MAX. Pour tous renseignements complémentaires, voir la notice d'entretien du moteur.

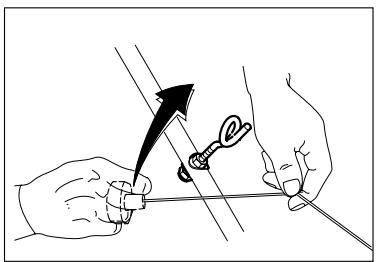

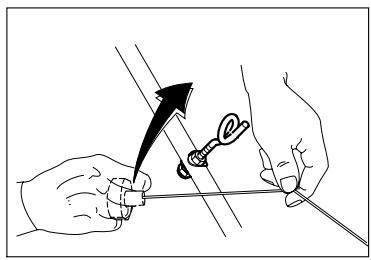

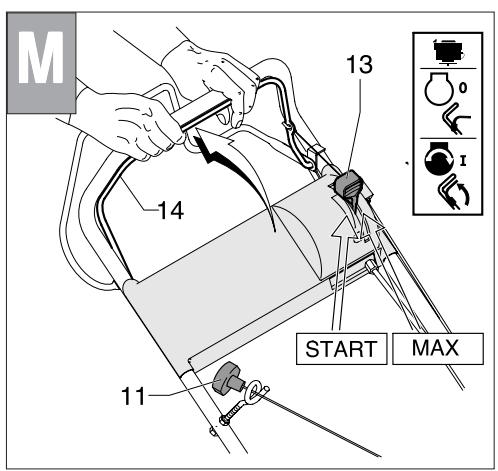

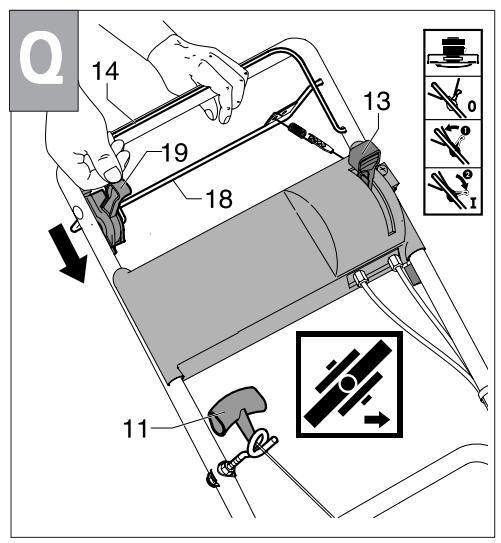

M (début en page 56) d) Mettre en marche le moteur: DEMARRAGE MANUEL: (En tenant le levier d'arrêt du moteur (14)). •saisir la poignée de démarrage (11) et tirer le lanceur sans effort, jusqu'à percevoir la résistance entrainée par la compression; relâcher la poignée, puis donner un coup sec. (début en page 56) DEMARRAGE ÉLECTRIQUE: (En tenant le levier d'arrêt du moteur (14)). •Infoncer la fiche (G) dans la prise (H) sur le moteur. Tourner la clé de contact (17). ATTENTION: La lame est entrainée en rotation dés le démarrage du moteur.

Pendant le fonctionnement, maintenir appuyée la poignée (14). Dès qu'on la relâche, le moteur s'arrête.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Enclenchement avancement automatique : soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique : relacher la poignée d'embrayage.

Pendant le fonctionnement, maintenir appuyée la poignée (14). Dès qu'on la relâche, le moteur s'arrête.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

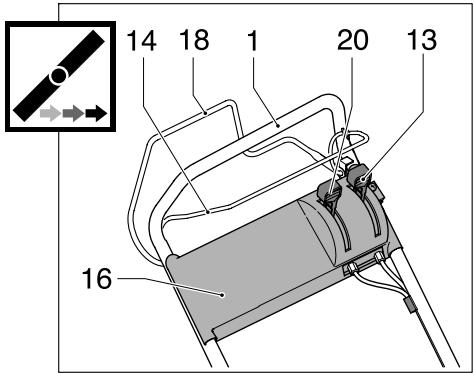

Avant de procéder à l'introduction de l'avancement automatique, sélectionner la vitesse d'avancement avec le levier de changement de vitesse (20).

Changer de vitesse avec l'embrayage relâché. Trois vitesses sont disponibles.

1^ 0.6m / s

2^ 0,9m / s

3^ 1,2m/s

Enclenchement avancement automatique : soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique : relâcher la poignée d'embrayage.

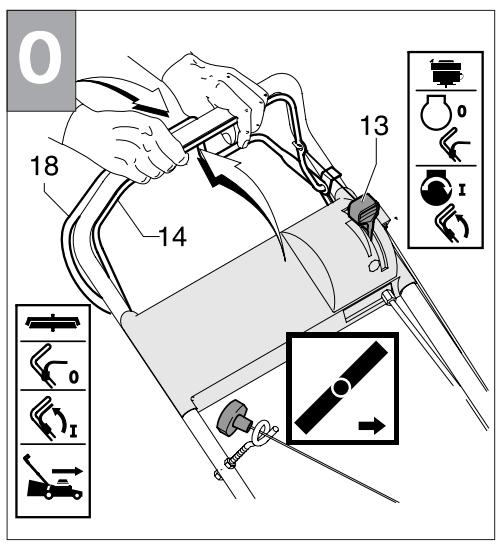

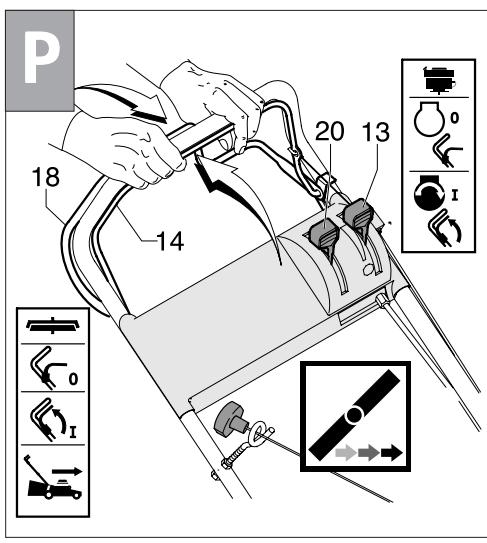

Avec moteur en fonction, tirer la manette (14) vers la poignée et la tenir pressée pour enclencher la lame; pousser en avant le levier d'engagement de la lame (19), maintenir la lame commence à tourner.

ATTENTION: Lorsqu'on laisse la manette (14), la lame s'arrête, tandis que le moteur continue à marcher.

Pour tous renseignements complémentaires, voir la notice d'entretien du moteur.

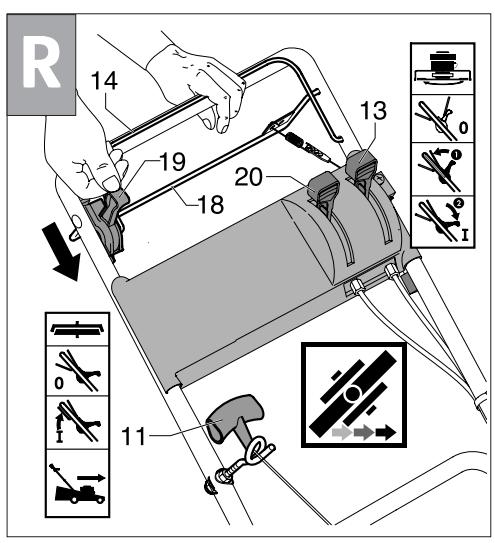

Avec moteur en fonction, tirer la manette (14) vers la poignée et la tenir pressée pour enclencher la lame; pousser en avant le levier d'engagement de la lame (19), maintenir la lame commence à tourner.

ATTENTION: Lorsqu'on laisse la manette (14), la lame s'arrête, tandis que le moteur continue à marcher.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Avant de procéder à l'introduction de l'avancement automatique, sélectionner la vitesse d'avancement avec le levier de changement de vitesse (20).

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Enclenchement avancement automatique : soulever la poignée d'embrayage (18) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement que lorsque le moteur est en marche.

Exclusion avancement automatique : relacher la poignée d'embrayage.

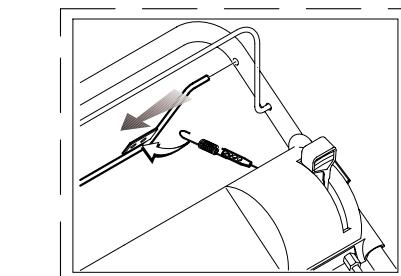

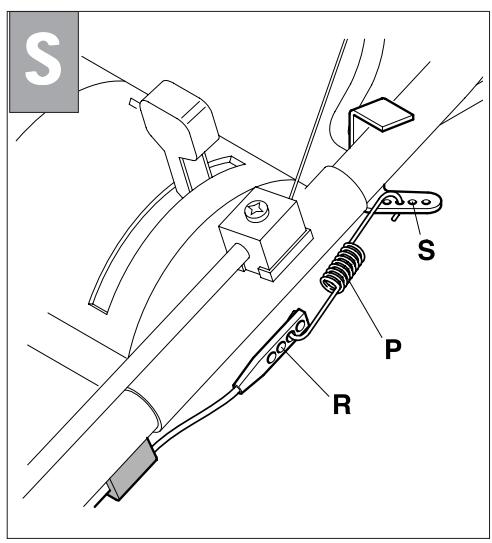

Avertissement: si, tout en appuyant sur la poignée d'embrayage, l'avancement ne s'enclenche pas, il faut régler le câble d'embrayage en introduisant le ressort (P) dans un des orifices de la plaque (R) ou dans l'orifice "S".

GROUPE d'avancement automatique (début en page 57)

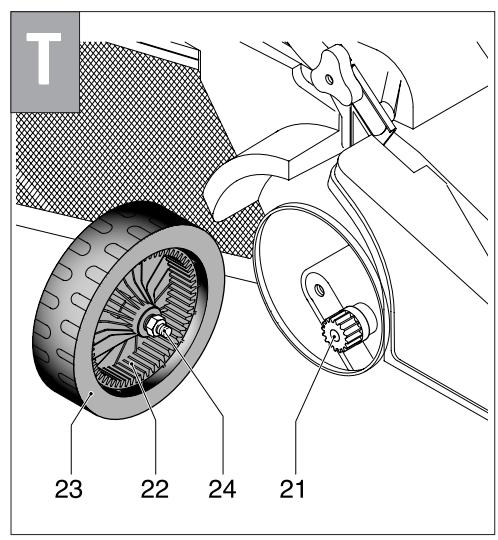

Contrôler périodiquement le groupe d'avancement automatique et veiller à son nettoyage. Plus particulièrement, veiller à ce que le pignon (21) et l'engrenage (22) soient parfaitement nettoyés.

Pour ce faire, il faut enlever la roue (23) en desserrant la vis (24).

Préparation / fonctionnement

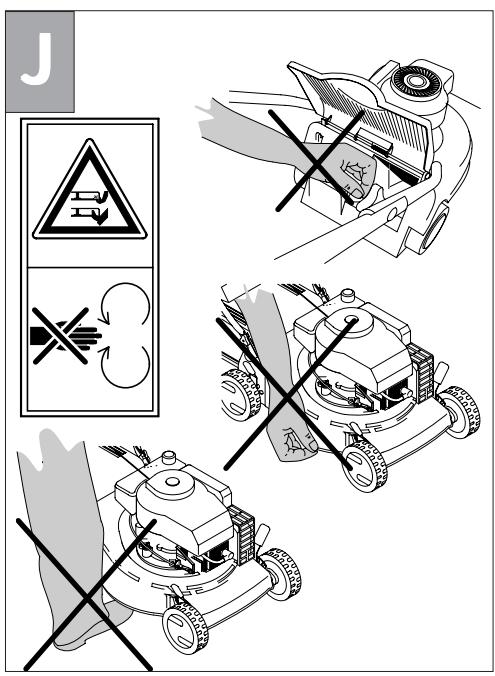

a) Les moins de 16 ans et les personnes qui n'ont pas lu le mode d'emploi ne doivent pas utiliser la machine. b) L'opérateur est responsable vis-à-vis des tiers dans la zone de travail. Éloigner les enfants et les animaux domestiques lorsque la machine est en marche. c) Cette machine ne peut être utilisée que pour tondre du gazon naturel. Il est défendu de l'utiliser pour d'autres raisons (par exemple, pour aplanir le terrain en cas de présence de terriers de taupes ou de fourmilières). d) Travailler uniquement dans des conditions adéquates de visibilité. e) Avant de procéder à la tonte du gazon, éliminer tout corps étranger sur le terrain. Pendant la tonte, veiller à éliminer d'éventuels corps étrangers résiduels. a) Pendant le fauchage, porter des chaussures robustes et un pantalon. b) Avant de procéder au fauchage, veiller à ce que les lames et les couteaux tranchants soient fixés correctement. En cas d'aiguisage des lames tranchantes, traiter de manière uniforme les deux côtés pour éviter tout déséquilibre. En cas de déterioration importante d'une lame, il y a lieu de la remplacer. c) Couper le moteur, enlever le cache de la bougie et attendre l'arrêt complet de la lame avant de: - enlever les dispositifs de protection; - transporter, soulever ou déplacer la machine; - effectuer des opérations d'entretien, de nettoyage ou intervenir de toute manière sur la lame; régler la hauteur de coupe et laisser la machine sans surveillance. Après avoir coupé le moteur, la lame continue à tourner pendant quelques secondes. d) Attention! Le carburant est hautement inflammable. - Conserver le carburant dans des bidons spécialement prévus à cet effet. - Procéder au remplissage du réservoir de carburant en plein air. Ne pas fumer pendant cette opération.

Faire le plein avant de démarrer le moteur. Ne jamais ouvrir le bouchon du réservoir ni faire l'appoint de carburant lorsque le moteur est en marche ou qu'il est encore chaud. - En cas de fuites de carburant, ne jamais essayer de démarrer le moteur. Déplacer la machine loin de la zone concernée par la fuite et éviter toute source inflammable tant que les vapeurs d'essence ne se sont pas dissipées. - Serrer à nouveau le bouchon du réservoir. e)Ne jamais utiliser des machines équipées de moteurs à explosion dans les lieux clos, au risque d'intoxication. f)Lors de la tonte du gazon, ne jamais courir, mais toujours marcher. g)Prétez un maximum d'attention lorsque vous faites demi-tour ou que vous tirez votre tondeuse vers vous-mêmes. h)En cas d'opérations de fauchage sur des pentes, il faut prendre des précautions particulières: - porter des chaussures antidérapantes; - préter un maximum d'attention à son propre chemin; - se déplacer transversalement par rapport à la pente, jamais en remontant ni en descendant; - préter un maximum d'attention lorsqu'on fait demi-tour; - ne pas parcourir des pentes excessivement raides. i)Ne jamais utiliser la tondeuse avec des tabliers ou des protections défectueux ou lorsque les dispositifs de sécurité (par exemple, les déviateurs ou le bac à herbe) ne sont pas correctement installés. j)Un emploi abusif du bac à herbe entraine des risques liés à la présence d'une lame en rotation et à la possibilité de projection de débris. k)Pour des raisons de sécurité, le moteur ne doit jamais dépasser le nombre de tours indiqué sur la plaquette. l) Démarrer le moteur avec prudence et en respectant les instructions. Dès que le moteur est en marche, il faut absolument empêcher à qui que ce soit de s'approcher avec les mains ou les pieds sous le bord du carter ou dans l'orifice d'échappement. m)Lors du démarrage du moteur, l'opérateur ne doit jamais

soulever la tondeuse; au besoin, l'incliner légèrement de manière à ce que la lame soit orientée vers le côté opposé par rapport à l'opérateur.

Si la lame heurte un obstacle, couper le moteur et enlever le cache de la bougie; s'adresser à un expert pour effectuer un contrôle.

Entretien et stockage

a) Veiller à ce que les écrous, les boulons et les vis soient parfaitement serrés, pour travailler en toute sécurité. b) Si le réservoir contient encore du carburant, ne jamais laisser la machine dans des lieux où les vapeurs d'essence pourraient atteindre des flammes ou des scintilles. c) Attendre le refroidissement du moteur avant de placer la machine dans un espace restreint. d) Pour réduire les risques d'incendie, éliminer toute trace de 'herbe, de feuilles ou de lubrifiant dans le moteur, le pot d'échappement, le compartiment de la batterie et le réservoir de carburant. e) Contrôler souvenir le bac à herbe pour vérifier l'absence de tout signe d'usure ou de déterioration. f) Pour des raisons de sécurité, remplacer sans attendre les composants usés ou endommagés. g) En cas de vidange du réservoir avant l'hiver, effectuer cette opération en plein air. h) Monter les lames en suivant les instructions; n'utiliser que des lames portant le numéro de série ainsi que le nom ou la marque du Constructeur ou du Fournisseur. i) Pour protéger les mains lors des opérations de dépose/pose des lames, porter des gants spécialement prévus à cet effet.

Attention! Eteindre le moteur et enlever la bougie avant d'effectuer quelque opération d'entretien que ce soit.

Pour les moteurs 4 temps, vérifie régulièrement le niveau d'huile, rajoutez de l'huile ou remplacez la si nécessaire. Lisez attentivement la notice d'entretien du moteur. - Contrôlez souvent les écrous, les boulons et les vis. L'usure de la visserie présente des dangers majeurs. Nettoyez toujours la tondeuse afin d'éviter que le gazon ne s'attache au dessous du chassis. Lubrifiez périodiquement les axes des roues. - Contrôlez fréquemment la lame afin de vérifier d'éventuelles déteriorations.

Faites contrôler votre tondeuse par une station service spécialisée.

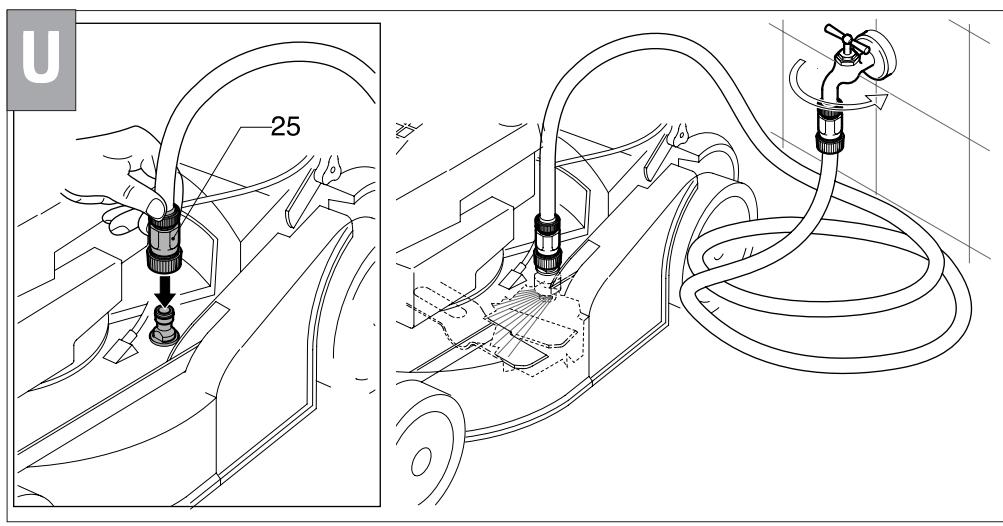

Nettoyage sous la coque Avec la machine à l'arrêt et éteinte : - Déconnecter le raccord (25) sur la coque au robinet alimentation eau. Ouvrir le robinet. - Mettre en marche le moteur (lame en rotation), en le laissant fonctionner quelques minutes. - Lorsque le nettoyage est terminé, éteindre le moteur, fermer le robinet, détacher la came du raccord coque.

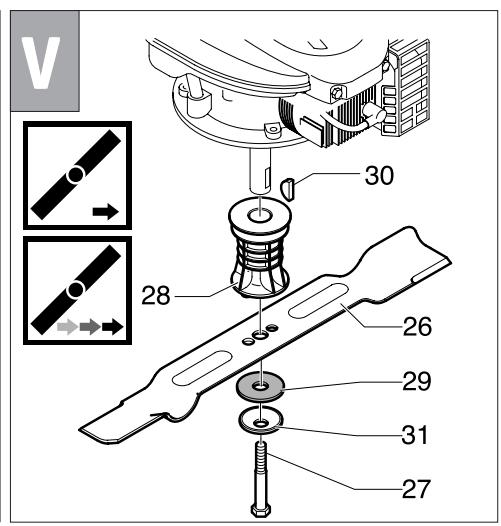

Sur démonter la lame (26) dévisser le boulon (27). Contrôler le support porte-lame (28), la rondelle friction (29), la clavette (30) et les rondelles (31) si elles sont usées ou endommagées, être remplaced. Pendant le montage s'assurer que la clavette (30) est bien à sa place sur l'arbre-moteur et que le côté tranchant de la lame soit dans le sens rotation du moteur. La vis de lame (27) doit être bloquée avec une couple de serrage de 5,34 Kgm (52,4 Nm).

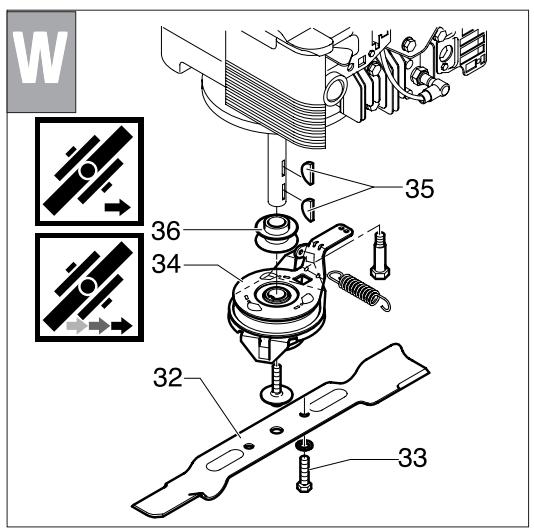

Pour retirer la lame (32), desserrer les deux vis (33). Vérifier l'état de la lame et remplacer toute partie endommagée, remonter en utilisant les deux vis (33) qui devront être serrées à 5,34 kgm (52,4 Nm).

KIT Demarrage electrique (début en page 57)

• Avant de procéder au premier démarrage, il y a lieu de garder la batterie sous charge pendant 2-3 heures. En cas de défaillance de la batterie lors du démarage, la charger pendant 24 heures. Lors de chaque tentative de démarrage, ne pas insister au-delà de 5 secondes.

Attention

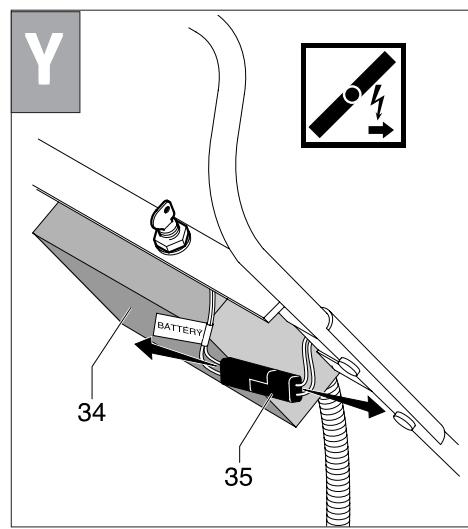

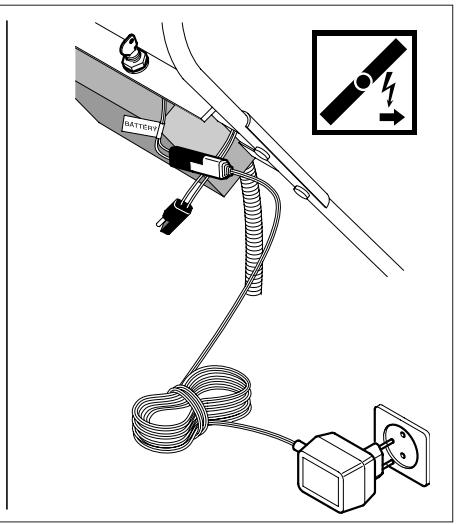

Pour un bon entretien de la batterie (34), sur tout en cas de longues périodes d'arrêt, et pour la recharger, il n'est pas nécessaire que vous la sortiez de sa protection mais vous nevez toute fois suivre les règles suivantes :

1) Coupe le contact (35). 2) Placez la batterie dans un endroit protégé, à l'abri de l'humidité et de la chaleur. 3) Rechargez la batterie avant de l'utiliser, à température ambiante pendant 24-36 heures. 4) Rétablissez le contact (35) avant la mise en service.

Elimination de la batterie

Les batteries portant le symbole "conteneur poubelle effacé" et l'indication du symbole chimique Pb (= batterie au plomb) ne doivent absolument pas être jetées dans les poubelles domestiques.

En conformité de la loi, l'utilisateur doit obligatoirement transporter les batteries usées dans des centres spéciaux de retraitement des déchets, ou bien les remettre aux revendeurs qui se chargeront de son évacuation.
