Type de produit	Tondeuse à gazon thermique à poussée
Marque	PARTNER
Modèle	P5053SD2
Alimentation	Essence (sans plomb ou avec plomb, pas de mélange 2 temps)
Type de moteur	4 temps, huile SAE30 recommandée
Hauteur de coupe	Réglable individuellement par levier sur chaque roue
Système de coupe	Lame rotative
Fonctions principales	Tonte, ramassage arrière (bac collecteur), broyage (volet arrière fermé)
Capacité du bac de ramassage	Non précisée (sac en tissu)
Entraînement	Manuel (poussée), avec embrayage pour la propulsion ? (mention de réglage d'embrayage)
Démarrage	Starter (tirage) avec amorceur
Sécurité	Commande de frein moteur (étrier), arrêt moteur en relâchant la commande
Entretien recommandé	Vidange d'huile toutes les 25h ou par saison, affûtage de lame annuel
Utilisation sur pente	Déconseillée sur pentes escarpées, traverser les pentes (ne pas monter/descendre)
Stockage	Vider le réservoir d'essence et l'huile avant transport ou stockage prolongé

FOIRE AUX QUESTIONS - P5053SD2 PARTNER

Quelle huile moteur utiliser pour la tondeuse Partner P5053SD2 ?

Utilisez de l'huile moteur SAE30. Vérifiez le niveau avec la jauge, il doit se situer entre les marques FULL et ADD.

Comment démarrer la tondeuse Partner P5053SD2 ?

Placez la manette des gaz sur MAX. Si le moteur est froid, pressez l'amorceur 3 fois. Maintenez la commande de sécurité contre le guidon et tirez vivement sur le starter. Relâchez doucement la ficelle.

Comment régler la hauteur de coupe ?

Utilisez le levier situé sur chaque roue. Poussez le levier contre la roue et réglez à la hauteur désirée. Toutes les roues doivent être réglées identiquement pour une coupe uniforme.

Comment passer du ramassage au broyage ?

Pour le ramassage, installez le bac collecteur. Pour le broyage, fermez le volet arrière (1). La tondeuse peut aussi être utilisée avec éjection latérale si équipée.

Quel type d'essence utiliser ?

Utilisez de l'essence pure (sans plomb ou avec plomb). Ne pas utiliser de mélange 2 temps. Ne faites pas le plein moteur en marche.

Comment entretenir la lame ?

Portez des gants de protection. Débranchez la bougie. Démontez la lame et faites-la aiguiser et équilibrer par une station-service. Resserrez bien la vis après remontage.

Quand dois-je vidanger l'huile ?

Vidangez l'huile à chaque saison ou après 25 heures d'utilisation. Échauffez d'abord le moteur, arrêtez-le, retirez le câble d'allumage, enlevez le bouchon de vidange et remplissez d'huile neuve SAE30.

Que faire si la tondeuse vibre anormalement ?

Arrêtez immédiatement la machine et débranchez le câble de bougie. Vérifiez l'état de la lame et des boulons. Remplacez les pièces usées ou endommagées.

Puis-je tondre sur une pente ?

Évitez les pentes escarpées. Sur les pentes, tondez en travers (jamais en montant/descendant). Soyez prudent lors des changements de direction.

Comment nettoyer le bac de ramassage ?

Vérifiez régulièrement que le bac est propre et non endommagé. Pour le vider, coupez le moteur, levez le volet et enlevez le bac par la poignée. Ne le traînez pas au sol pour éviter l'usure.

MODE D'EMPLOI P5053SD2 PARTNER

Manuel d'instructions

S'il vous plaît, lisez soigneusement et soyez sur de comprendre ces instructions avant d'utiliser cette machine.

I. Précautions d'utilisation

• Lisez toutes les instructions soigneusement. Familiarisez-vous avec les commandes pour apprendre à utiliser efficacement cette machine.
• Ne jamais autoriser les enfants ou les personnes qui n’auraient pas lu ce manuel d'utilisation à utiliser ce tracteur de pelouse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d’un certain âge.
• Ne jamais tONDRE à proximité de personnes, d'enfants ou d'animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d'un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou à ses biens.

II. préparation

• Pendant la tonte, ne porter que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussés de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et éliminez tous les objets susceptibles de devenir des projectiles lors du passage de la machine.
• ATTENTION - Le carburant est très inflammable.
• Pour transporter ou stocker le carburant, n'utiliser exclusivement que des récipients conçus et approuvés pour ces usages.
• Tout toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.
• Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud.
• Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.
• Refermer avec précaution les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.
• Remplacer les pots d'échappement défectueux.
• Avant d'utiliser un tracteur de pelouse, toujours vérifier que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endommagés. Toujours replacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.
• Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d'une lame peut entraîner celles des autres.

III. utilisation

• Ne jamais démarrer un moteur à l'intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s'accumuler. Tondre uniquement à la lumière du jour ou avec une bonne lumière artificielle.
• Éviter de faire fonctionner l'équipement sur le gazon mouillé, si possible.
• Soyez toujours sûrs de bien prendre pied sur les pentes. Marchez, ne courrez jamais.
• Pour les machines rotatives à roues, traversez les surfaces des pentes, jamais de haut en bas.
• Soyez très prudents lorsque vous changez de direction sur les pentes.
• Ne tondez pas excessivement les pentes escarpées.
• Soyez extrêmement prudents lorsque vous faites marche arrière ou tirez la tondeuse à gazon vers vous.

Utilisez une butée d'arrêt afin de maintenir la lame immobile si la tondeuse à gazon doit être inclinée pour le transport lorsqu'elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d'un endroit à l'autre. - N'utilisez jamais la tondeuse à gazon avec des protections défectueuses ou sans dispositif de sécurité, comme par exemple des déflecteurs ou bacs à herbe, en place. - Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au-dessus de son régime nominal car cela peut être dangereux. - Débrayer toutes les lames et actionner l'embrayage avant de mettre le moteur en marche. - Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames. - N'inclinez pas la tondeuse à gazon lors de la mise en marche ou de contact du moteur, sauf si la tondeuse à gazon doit être inclinée pour ce faire. Dans ce cas, n'inclinez pas plus que nécessaire et souvenez-vous seulement de la partie éloignée de l'opérateur. - Ne mettez pas le moteur en marche lorsque vous vous trouvez devant la goulotte d'éjection. - Ne mettez pas les mains ou les pieds près ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie - Ne ramassez ou ne transportez jamais la tondeuse à gazon pendant son fonctionnement - Arrêtez la machine et débranchez le câble de bougie.

• avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer.
• avant de contrôler, nettoyer ou travailler sur le carter de coupe,
• avant de(ATR)rer un object coince dans le tracteur de pelouse.
• si la machine commence à vibrer anormalement.
• Arrêtez la machine.
• en tout temps lorsque vous vous éloignez de la tondeuse à gazon
• avant le ravitaillement en combustible.
• Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, si le tracteur de pelouse est équipé d'un robinet d'arrêt du carburant, fermer celui-ci.
• Ralentissez lorsque vous utilisez un siège arrêté.

IV. entretien et entreposage

• S'assurer que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner de nouveau, dans de bonnes conditions.
• Ne jamais entreprendre le tracteur de pelouse avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage.
• Attendre le refroidissement du moteur avant d'entreposer la tondeuse autoportée dans un espace fermé. Pour supprimer les risques d'incendie, s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse.
• Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé.
• Pour plus de sécurité, replacer systématiquement les pièces usées ou déteriorées.
• Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur.

Déployez le manche dans la direction de la flèche. Une fois le manche déployé, serrez les écrous à oreilles.

Assemblage et montage du collecteur d'herbe

• Mettre en place le collecteur d'herbe avec sa partie dure vers le bas.
• Passer les fixations plastiques par-dessus le cadre.
• Le collecteur se fixe en place en appuyant le volet au cadre.

Vidage du collecteur d'herbe

Couper le moteur en l'arrêtant la commande. - Lever le volet arrêt et enlever le collecteur au moyen de sa poignée. - Ne pas le trainer au sol, ce qui risque d'user inutillement le tissu du sac collecteur.

Pour convertir la tondeuse

POUR LE RAMASSAGE ARRIÈRE -

• Le ramasse-herbe est installé. POUR LE BROYAGE - La volet arrière (1) est fermé.

La tondeuse peut être réglée pour des hauteurs de coupe différentes. Choisissez la hauteur de coupe désirée au moyen du levier de chaque roue. Appuyez le levier contre la roue et réglez la hauteur de coupe. Toutes les roues doivent être réglées identiquement, sinon la coupe sera inégale.

Ajuste

Remplissez le moteur avec de l'huile pour moteur, SAE30 peuvent être utilisées. (Lisez aussi les instructions ci-lointes concernant le moteur.)

Placer la tondeuse sur une surface bien plane. Attention, ni gravier ni gravillons. Remplir le réservoir d'essence pure, pas de mélange 2 temps. On peut utiliser de l'essence avec ou sans plomb. Ne pas faire le plein quand le moteur est en marche.

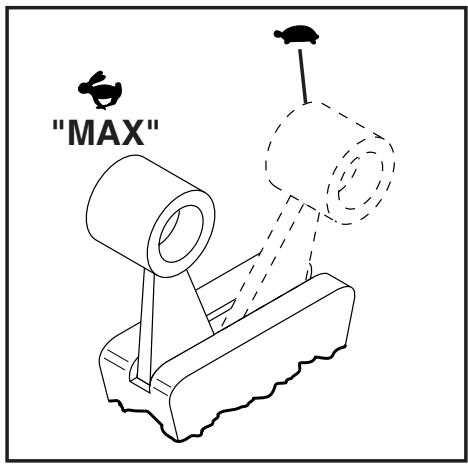

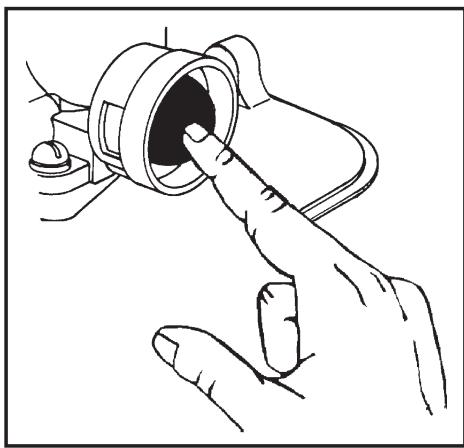

• Placer la manette des gaz sur la position "MAX". Pour permettre un moteur froid en marche, poussez le disp. d'amorcage (3) fois avant d'essayer de le faire démarrer. Poussez fermement. Cette étape n'est pas habituellement nécessaire pour faire démarrer un moteur qui a déjà fonctionné pendant quelques minutes.
• Maintenir la commande contre le guidon et tirer vivement sur le starter. Puis lâcher doucement la ficelle. Couper le moteur en l'arrêtant la commande.

REMARQUE: Sous des températures plus froides, il peut être nécessaire de répéter les étapes d'amorçage. Sous des températures plus chaudes, trop amorcer peut étouffer le moteur et il refusera de démarrer. Si vous étouffez le moteur, attendez quelques minutes avant d'essayer de le remettre en marche et NE répétez PAS les étapes d'amorçage.

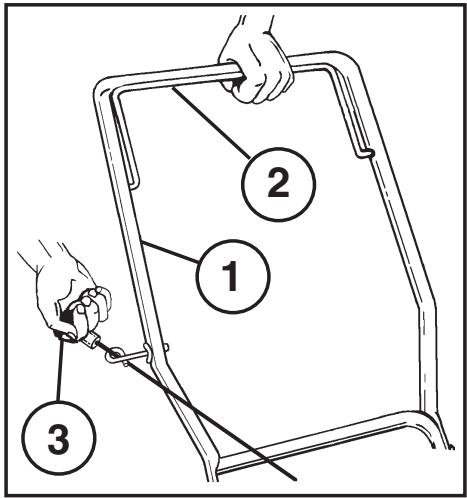

(1) UPPER HANDLE (2) BRAKE YOKE (3) STARTER HANDLE

(1) OBERER FÜRUNGSHOLM (2) BEDIENUNGSHEBEL (3) STARTHANDGRIFF

(1)GUIDON SUPERIEUR (2) COMMANDE (3) POIGNEE DE STARTER

Pour embrayer l'entraînement, poussez le réglage d'embrayage en avant. Pour débrayer, lâchez l'étrier du frein-moteur jusqu'à débrayage du réglage d'embrayage.

La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse. Il pourrait se produire des problèmes avec le graissage du moteur.

Avant de commencer à tondre, il faut débarrasser la pelouse des branches, des jouets, des pierres etc... qui pourrait s'y trouver.

Avant de tondre la pelouse, débarrassez-vous des branches, des jouets, des pierres, etc.

Arrêter moteur et vérifier la jauge à julie. Le niveau doit être situé entre FULL (plein) et ADD (ajoutez). Attention, il faut que la jauge soit visse à fond pour obtenir un résultat correct. Eviter de mettre trop d'huile.

Annuellement (à fin de la salle)

Aiguisage et équilibrage de la lame. Débrancher la bougie. Enfilez des gants de protection avant de mettre en place ou d'enlever la lame. La démonter et la donner à aiguiser à une station-service. Bien resserrer la vis après remontage.

Changer l'huile à chaque saison ou après 25 heures de marche. Échauffer le moteur, l'arrêter et enlever le câble d'allumage. Enlever le bouchon de vidange sous le moteur et vider l'huile. Puis remplir d'huile neuve: SAE 30 sont utilisables.

Débrancher la bougie. Vider le réservoir d'essence. En cas de transport par un service public, il faut vider à la fois l'essence et l'huile.
