MODE D'EMPLOI P4546SX PARTNER
Notice d'instructions et mode d'emploi
Instruction manual
Tondeuse avec moteur thermique - Lame 46 cm.
Tondeuse à démarrage électrique
Tondeuse à démarrage électrique
Le manuel présent fait partie intégrante du produit ; nous vous prions en conséquence de le conserver pour toutes nécessités ultérieures.
Nous vous remercions de la préférence que vous nous avez accordée en choisissant notre tondeuse. Nous sommes persuadés que vous pourrez apprécier dans le temps la qualité de notre produit et que vous en serez entièrement satisfait. Nous vous prions de lire attentivement ce manuel, spécialement conçu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales.

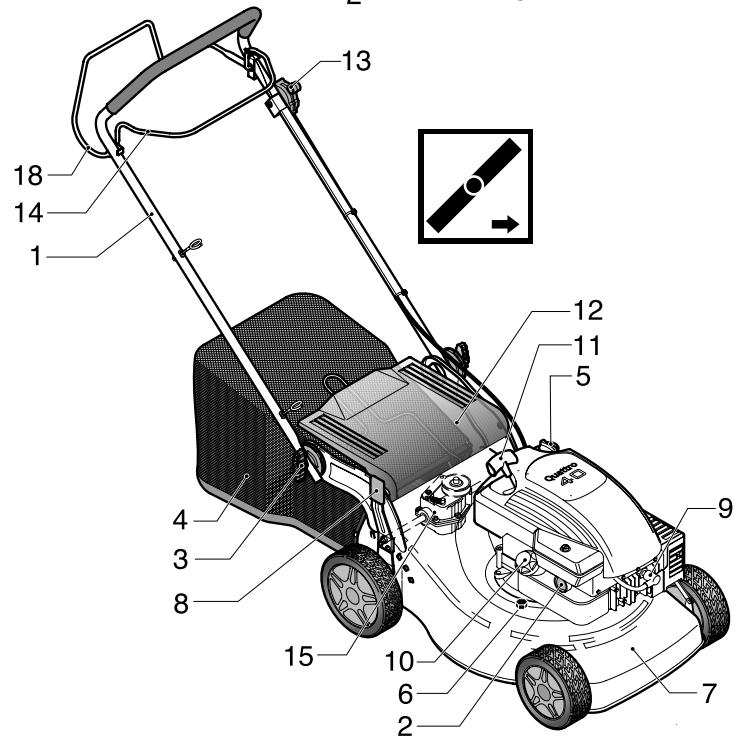

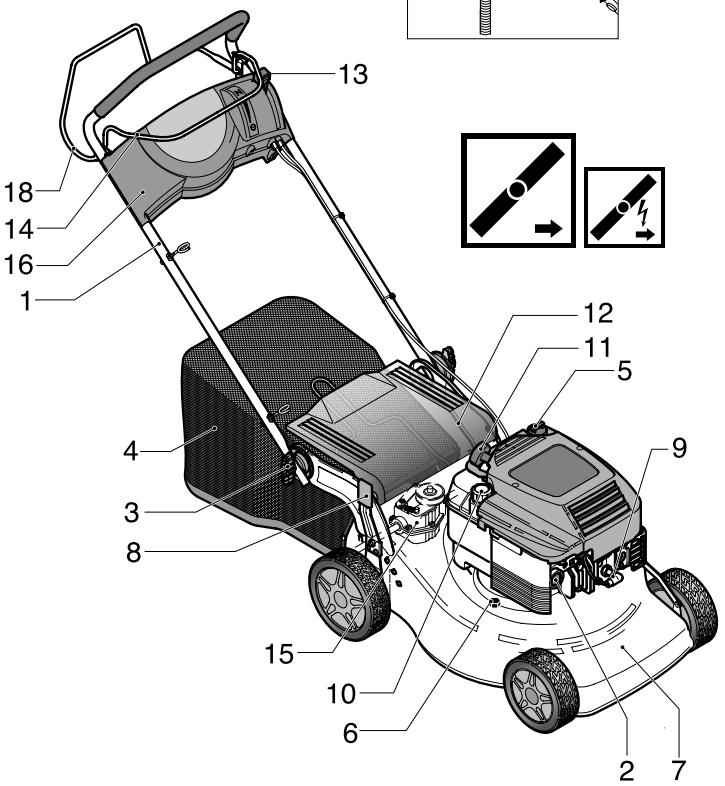

Nomenclature (début en page 35)
| 1 | Guidon supérieur | 7 | Chássis | 13 | Manette des gaz |
| 2 | Pompe d'enrichissement | 8 | Leviers de réglage de hauteur de coupe | 14 | Dispositif de sécurité |
| 3 | Vis, écrou de serrage manche supérieur | 9 | Bougie | 15 | Groupe réducteur |
| 4 | Sac / Bac | 10 | Bouchon du réservoir d'essence | 16 | Plaquette du guidon |
| 5 | Bouchon de remplissage d'huile | 11 | Lanceur | 17 | Clé de contact |
| 6 | Bouchon de vidange d'huile | 12 | Déflecteur arrêté | 18 | Manette d'embrayage |

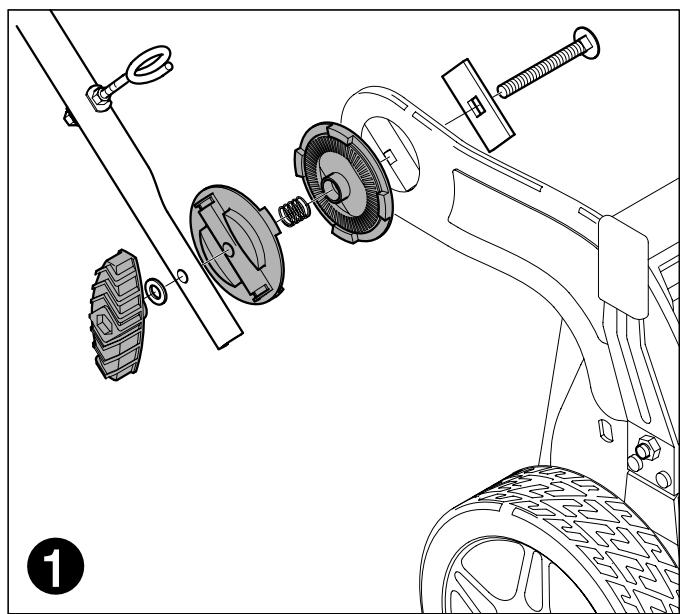

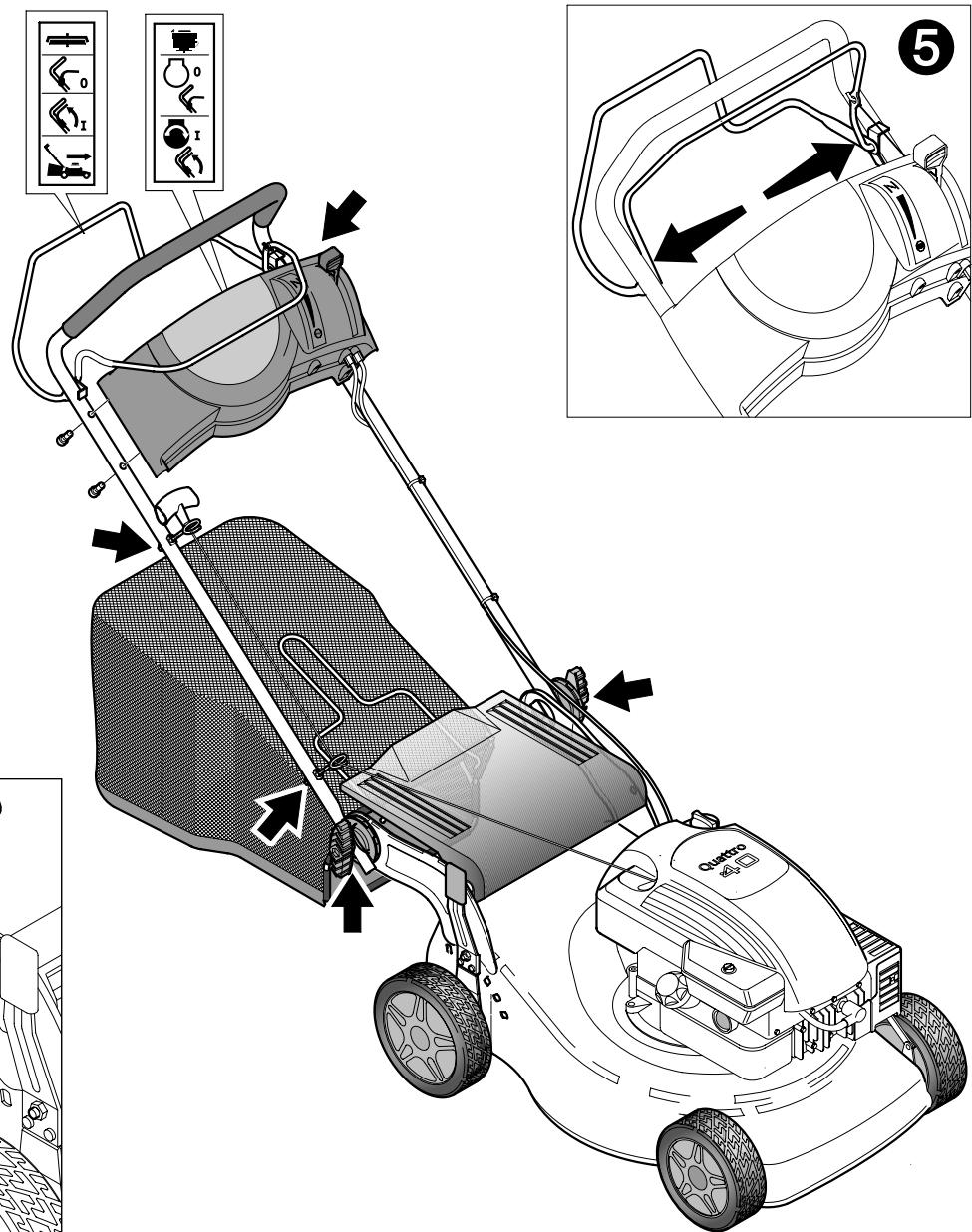

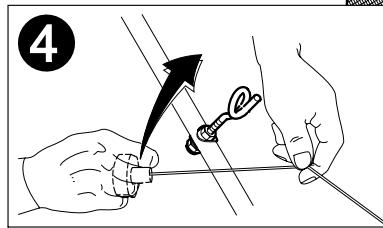

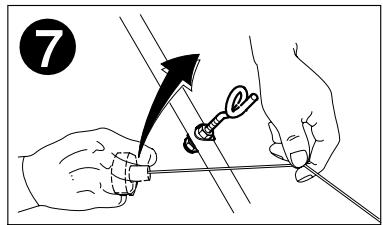

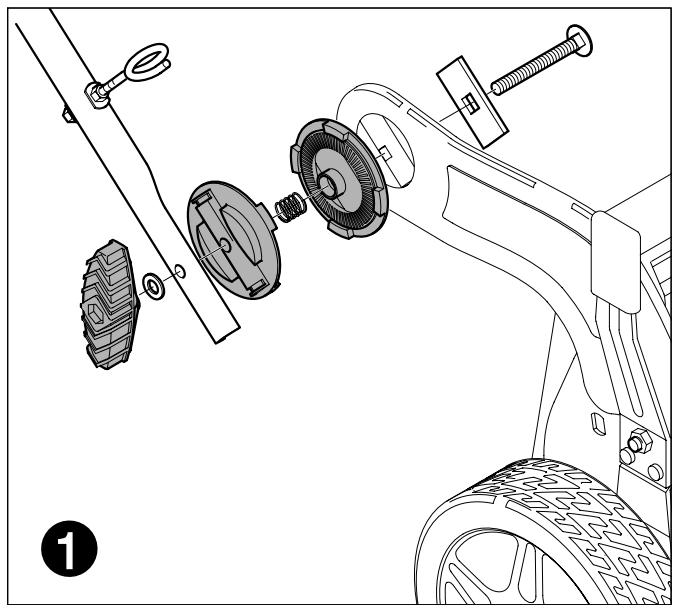

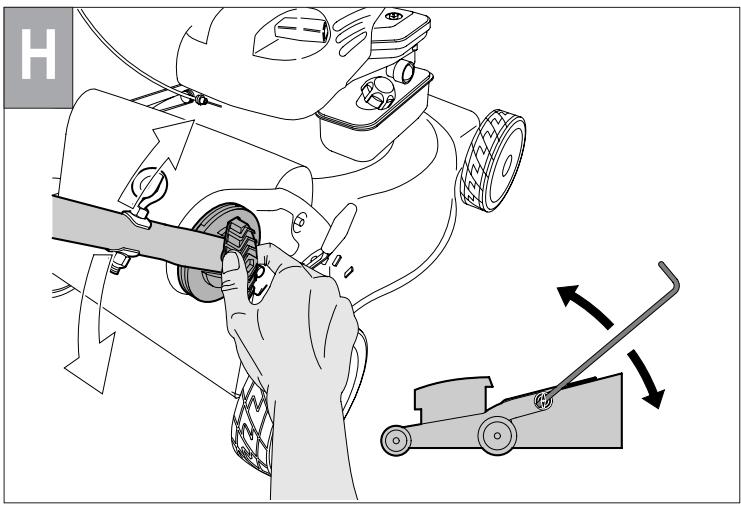

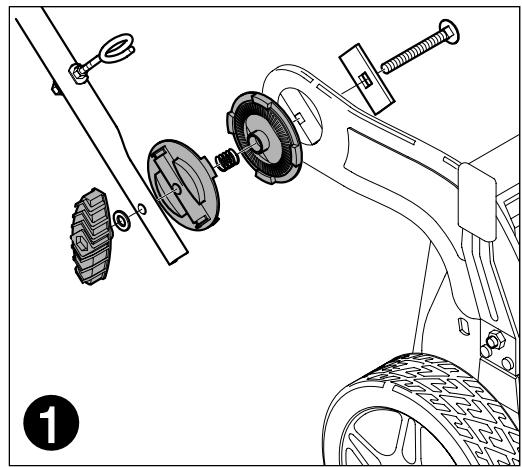

MONTAGE (début en page 35)

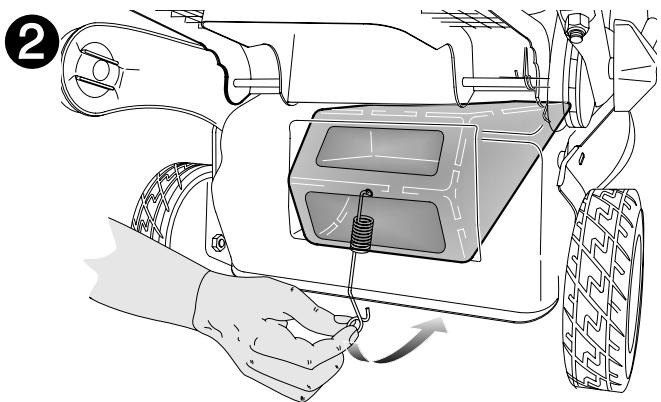

Montage déflecteur arrière

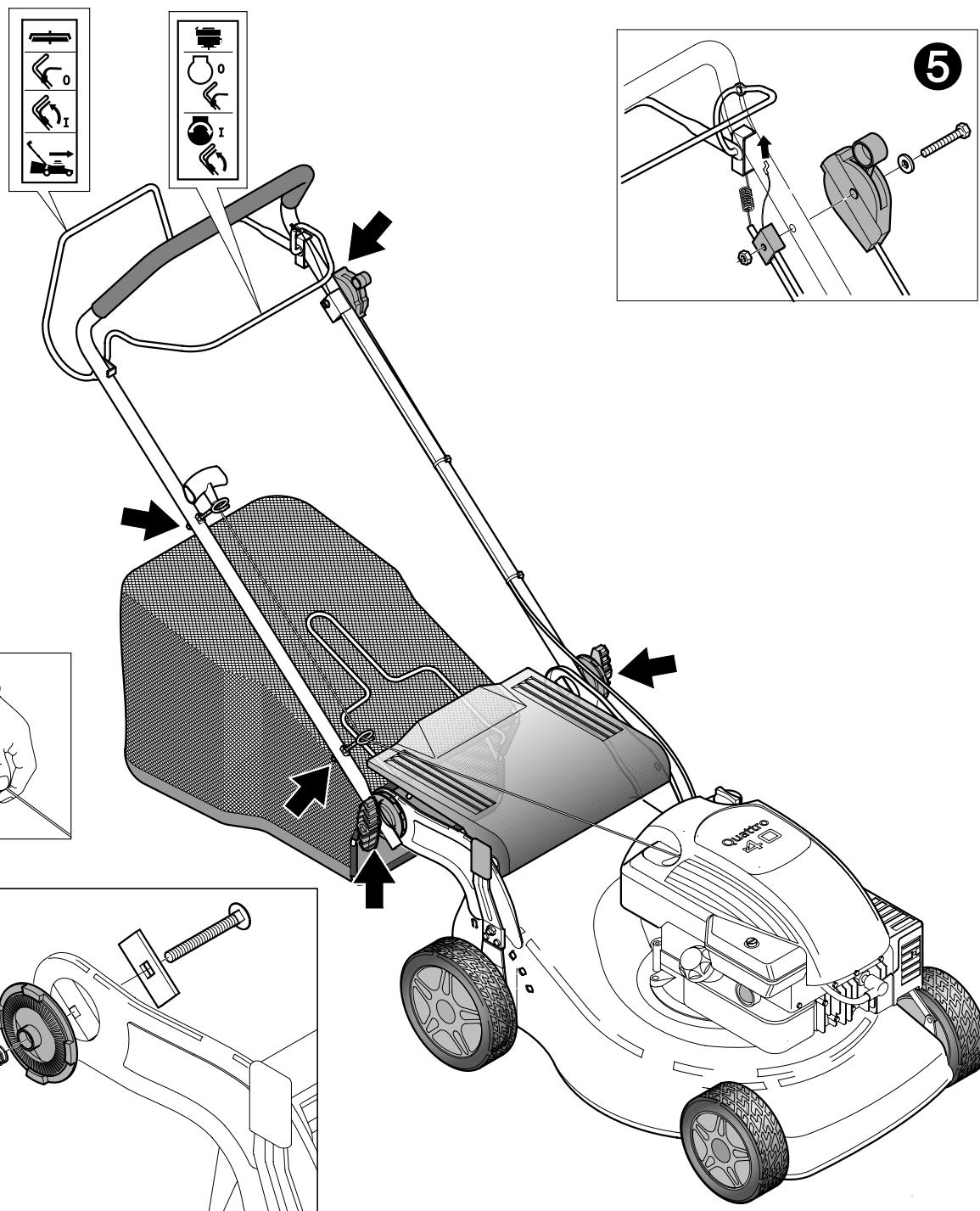

MONTAGE (début en page 36)
MONTAGE (début en page 37)
MONTAGE (début en page 38)

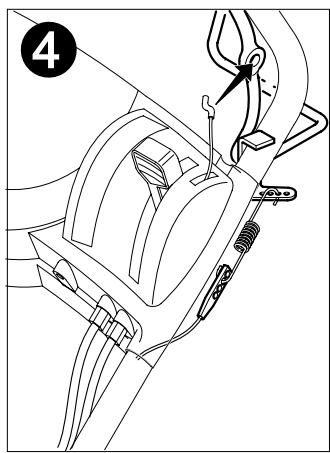

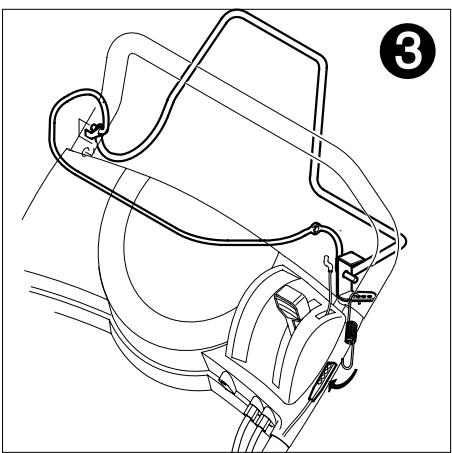

Tondeuse poussée

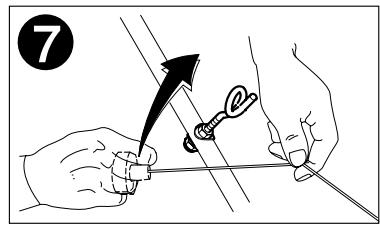

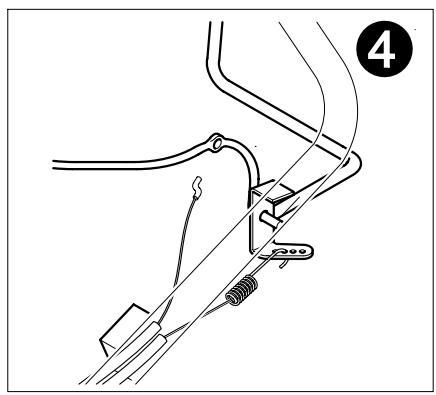

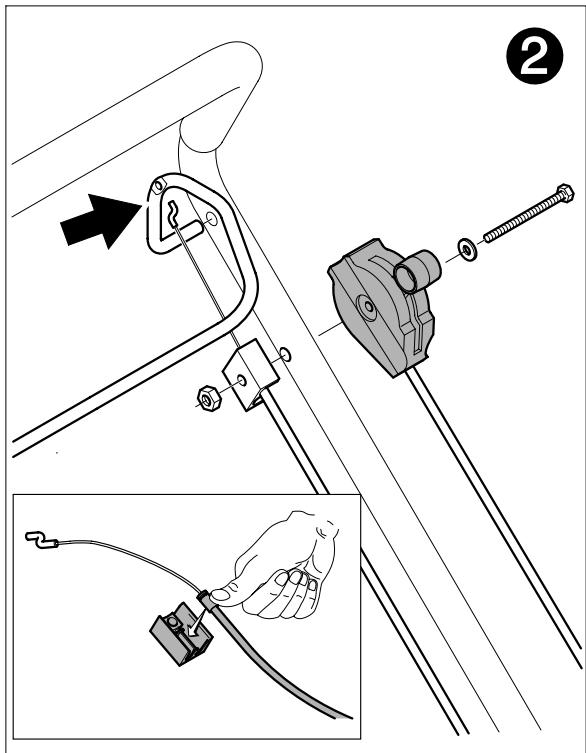

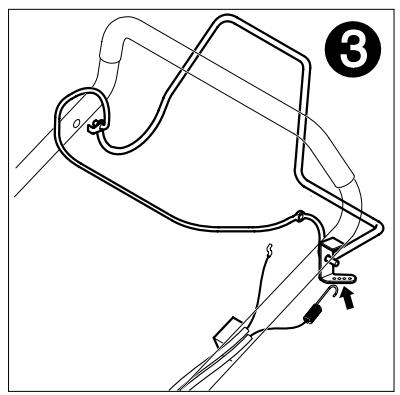

Enlever les extrémités des manches, brancher les câbles comme indiqué, et replacer les extrémités des manches.
Tondeuse tractée
Enlever les extrémités des manches, brancher les câbles comme indiqué, et replacer les extrémités des manches.
Tondeuse tractée / démarrage électrique
Enlever les extrémités des manches, brancher les câbles comme indiqué, et replacer les extrémités des manches.
Insertion du bouchon mulching (début en page 38)
Pour effectuer la coupe de l'herbe avec le système mulching (sans recueillir l'herbe), soulever la paroi de division et insérer le bouchon en le fixant avec le desserrot comme indiqué dans la figure.

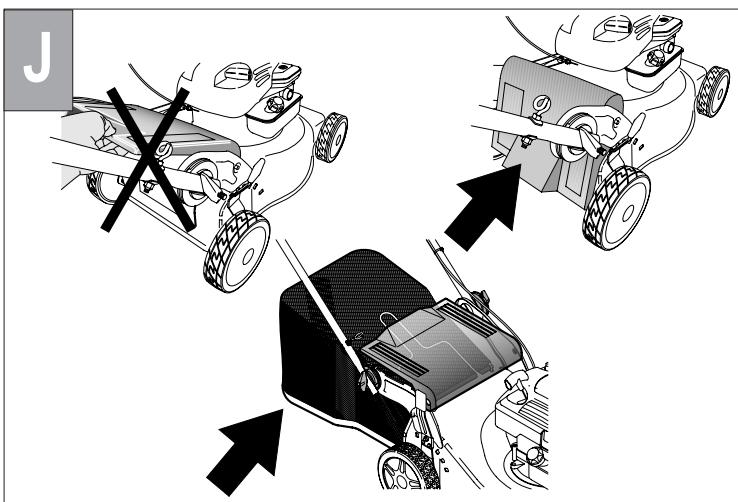

Pré-équipement protections

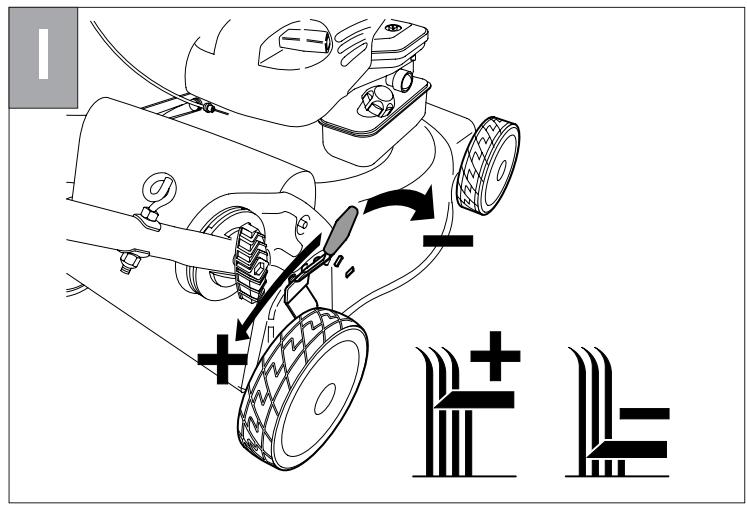

Effectuez toujours la tonte avec le bac à herbe ou le déflecteur installé. Arrêtez le moteur avant de débloquer le bac ou de régler la hauteur de coupe. Lorsque le moteur tourne, ne mettez jamais vos mains ou vos pieds sous le carter ou dans le tunnel d'éjection.

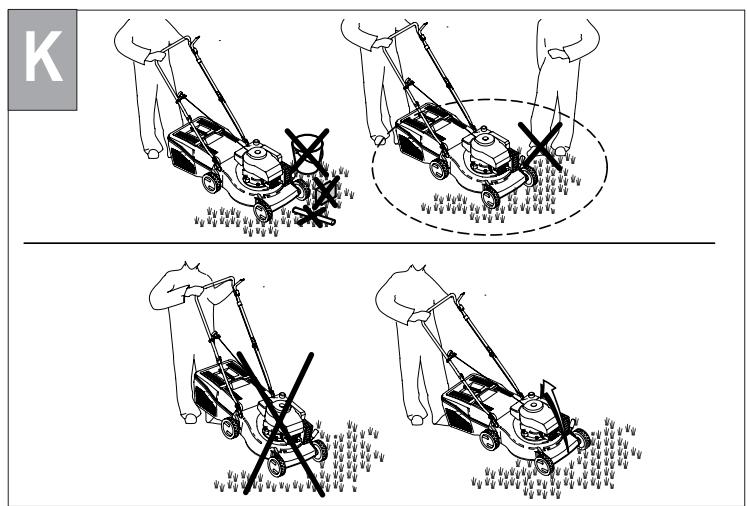

Avant de commencer la coupe de l'herbe, il faut enlever du gazon les éventuels corps étrangers.
Lors de la mise en marche du moteur, l'utilisateur ne doit pas soulever la tondeuse. Toutefois, si nécessaire, il peut seulement l'incliner de sorte que la lame se trouve du côté opposé à l'utilisateur.

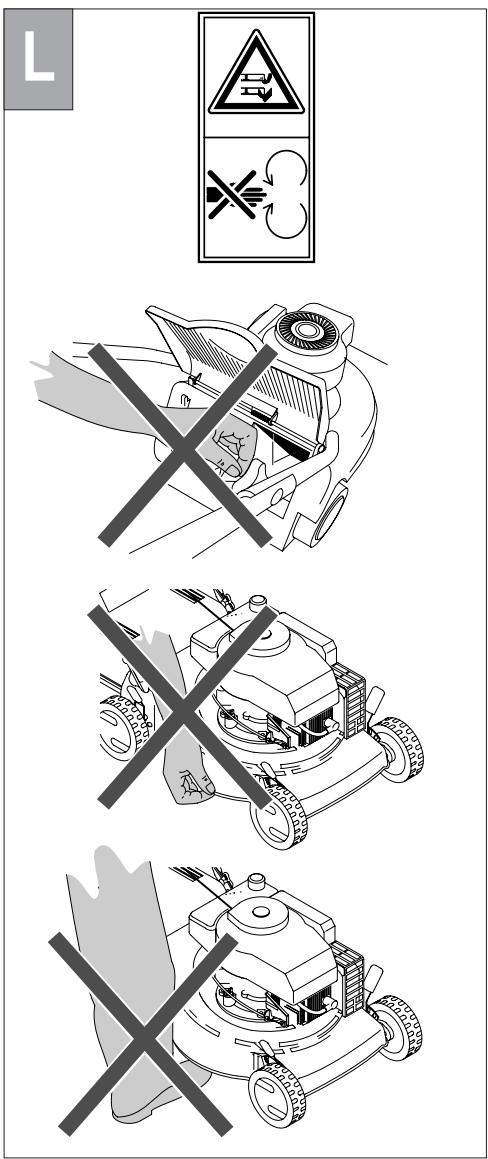

Lorsque le moteur tourne, il faut absolument éviter de mettre la main ou le bout des pieds sous le bord du carter ou dans le tunnel d'éjection.
Mise au point du moteur
Pour cela, il est nécessaire de consulter le livre d'instruction du fabricant du moteur.

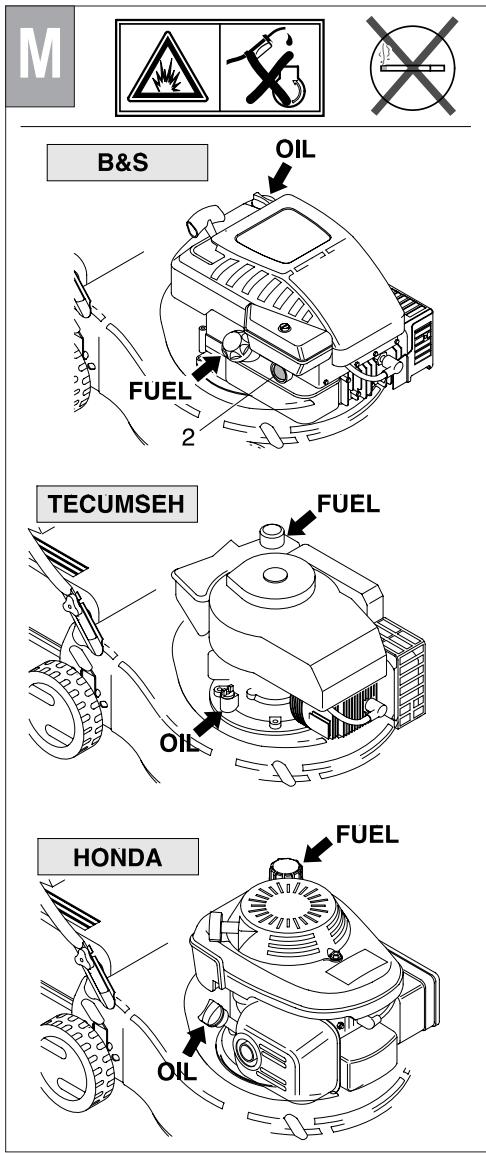

ATTENTION : Avant l'utilisation, ajouter de l'huile au moteur (0,6 l).

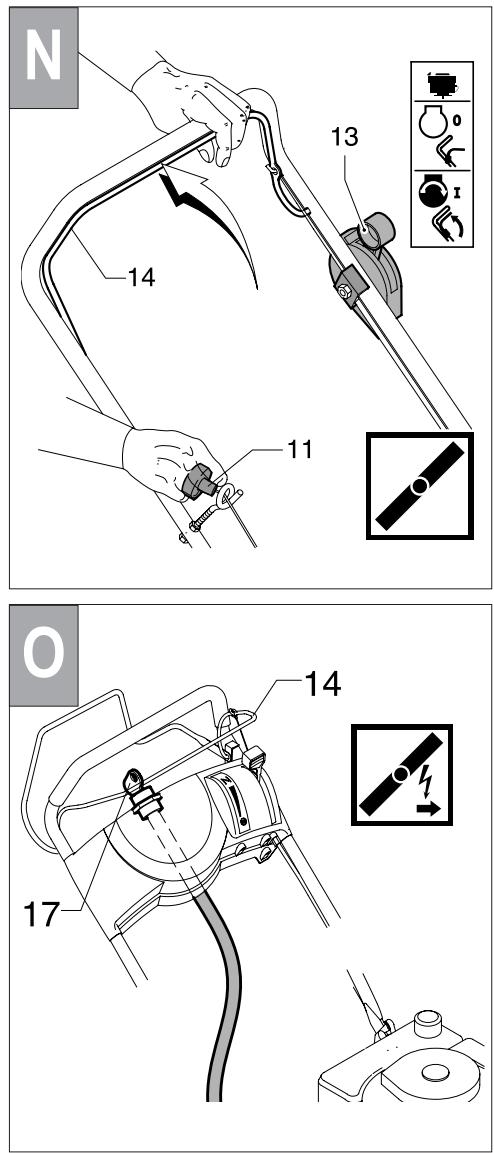

Démarrage du moteur
Après avoir effectué les opérations de mise au point, procéder au démarrage du moteur de la manière suivante :
a) Moteurs avec système "choke starter" :

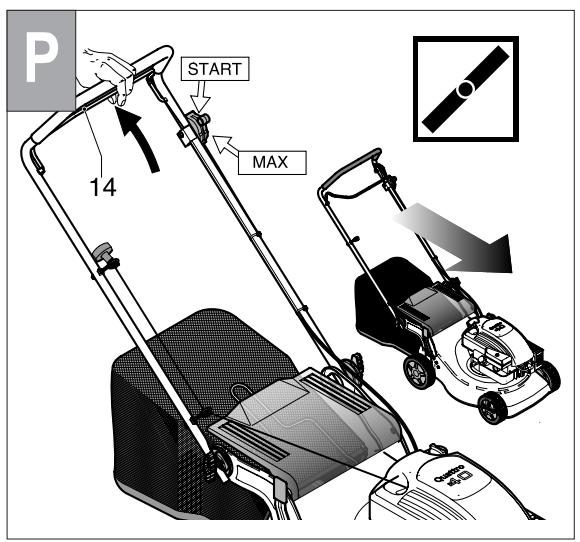

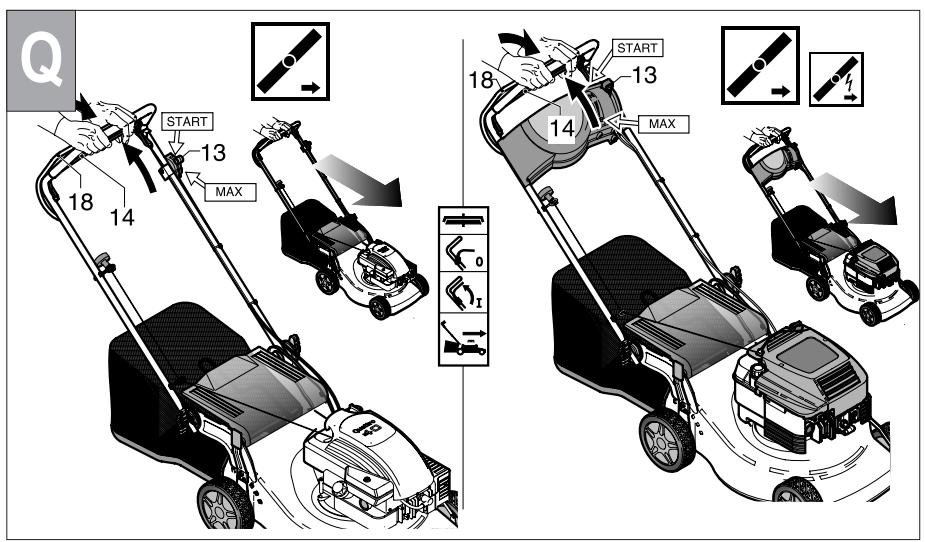

En cas de moteur froid, positionner le levier d'accélérateur (13) sur START.
DÉMARRAGE ÉLECTRIQUE : - Enfoncez la fiche (G) dans la prise (H) sur le moteur. En tenant le levier d'arrêt du moteur (14), tournez la clé de contact (17). ATTENTION : La lame est entraînée en rotation dès le démarrage du moteur.
Pendant le fonctionnement, maintenir la poignée appuyée (14).
Dès qu'on la relâche, le moteur s'arrête.
Tonte
Pour tondre le gazon, pousser manuellement la machine.
Pendant le fonctionnement, maintenir la poignée appuyée (14). Dès qu'on la relâche, le moteur s'arrête.
Tonte
Pour tondre le gazon, pousser manuellement la machine.
ou enclencher l'avancement automatique.
Enclenchement de : soulever la
poignée d'embrayage (18) et la maintenir appuyée.
ATTENTION : ne procéder à l'enclenchement que lorsque le moteur est en marche.
Exclusion de l'avancement automatique : relâcher la poignée d'embrayage.

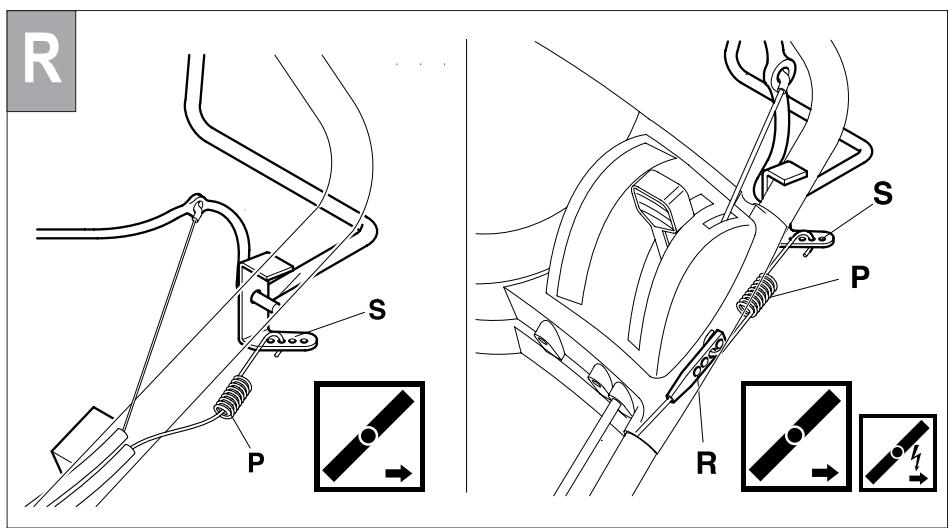

AVERTISSEMENT : SI, TOUT EN APPUYANT SUR LA POIGNÉE D'EMBRAYAGE, L'AVANCEMENT NE S'ENCLENCHE PAS, IL FAUT RÉGLER LE CÂBLE D'EMBRAYAGE EN INTRODUISANT LE RESSORT (P) DANS UN DES ORIFICES DE LA PLAQUE (R) OU DANS L'ORIFICE "S".
Groupe d'avancement automatique

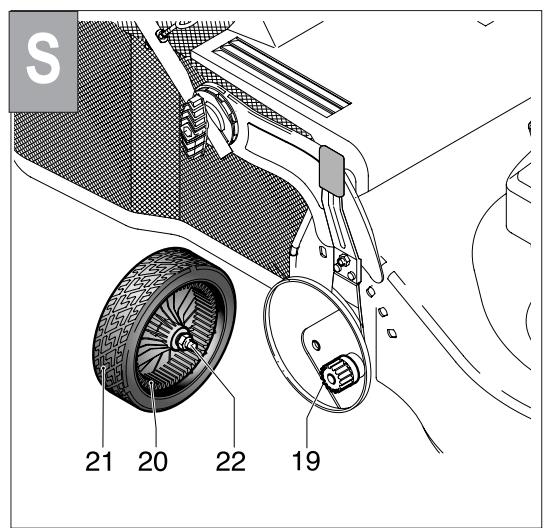

Contrôler périodiquement le groupe d'avancement automatique et veiller à son nettoyage. Plus particulièrement, veiller à ce que le pignon (19) et l'engrenage (20) soient parfaitement nettoyés. Pour ce faire, il faut enlever la roue (21) en desserrant la vis (22).
Préparation / fonctionnement
a) Les moins de 16 ans et les personnes qui n'ont pas lu le mode d'emploi ne doivent pas utiliser la machine. b) L'opérateur est responsable vis-à-vis des tiers dans la zone de travail. Éloigner les enfants et les animaux domestiques lorsque la machine est en marche. c) Cette machine ne peut être utilisée que pour tondre du gazon naturel. Il est défendu de l'utiliser pour d'autres raisons (par exemple, pour aplanir le terrain en cas de présence de terriers de taupes ou de fourmilières). d) Travailler uniquement dans des conditions adéquates de visibilité. e) Avant de procéder à la tonte du gazon, éliminer tout corps étranger sur le terrain. Pendant la tonte, veiller à éliminer d'éventuels corps étrangers résiduels. a) Pendant la tonte, porter des chaussures robustes et un pantalon. b) Avant de procéder à la tonte, veiller à ce que les lames et les couteaux tranchants soient fixés correctement. En cas d'aiguisage des lames tranchantes, traiter de manière uniforme les deux côtés pour éviter tout déséquilibre. En cas de détérioration importante d'une lame, il y a lieu de la remplacer. c) Couper le moteur, enlever le cache de la bougie et attendre l'arrêt complet de la lame avant de : - enlever les dispositifs de protection ; - transporter, soulever ou déplacer la machine ; - effectuer des opérations d'entretien, de nettoyage ou intervenir de toute manière sur la lame ; - régler la hauteur de coupe et laisser la machine sans surveillance. Après avoir coupé le moteur, la lame continue à tourner pendant quelques secondes. d) ATTENTION ! Le carburant est hautement inflammable. - Conserver le carburant dans des bidons spécialement prévus à cet effet. - Procéder au remplissage du réservoir de carburant en plein air. Ne pas fumer pendant cette opération.
Faire le plein avant de démarrer le moteur. Ne jamais ouvrir le bouchon du réservoir ni faire l'appoint de carburant lorsque le moteur est en marche ou qu'il est encore chaud. En cas de fuite de carburant, ne jamais essayer de démarrer le moteur. Déplacer la machine loin de la zone concernée par la fuite et éviter toute source inflammable tant que les vapeurs d'essence ne se sont pas dissipées. Serrer à nouveau le bouchon du réservoir. e) Ne jamais utiliser des machines équipées de moteurs à explosion dans les lieux clos, au risque d'intoxication. f) Lors de la tonte du gazon, ne jamais courir, mais toujours marcher. g) Prêtez un maximum d'attention lorsque vous faites demi-tour ou que vous tirez la tondeuse vers vous-même. h) En cas d'opérations de tonte ou de fauchage sur des pentes, il faut prendre des précautions particulières :
- porter des chaussures antidérapantes ;
- prê à son propre chemin ; se déplacer transversalement par rapport à la pente, jamais en remontant ni en descendant ;
- Prê lorsqu'on fait demi-tour ;
- Ne pas parcourir des pentes excessivement raides. i) Ne jamais utiliser la tondeuse avec des tabliers ou des protections défectueux ou lorsque les dispositifs de sécurité (par exemple, les entraîneurs ou le bac à herbe) ne sont pas correctement installés. j) Un emploi abusif du bac à herbe entraîne des risques liés à la présence d'une lame en rotation et à la possibilité de projection de débris. k) Pour des raisons de sécurité, le moteur ne doit jamais dépasser le nombre de tours indiqué sur la plaque. l) Démarrer le moteur avec prudence et en respectant les instructions. Dès que le moteur est en marche, il faut absolument empêcher qui que ce soit d'approcher les mains ou les pieds sous le bord du carter ou dans l'orifice d'échappement.
Entretien et stockage
m) Lors du démarrage du moteur, l'opérateur ne doit jamais soulever la tondeuse ; au besoin, l'incliner légèrement de manière à ce que la lame soit orientée vers le côté opposé par rapport à l'opérateur. n) Si la lame heurte un obstacle, couper le moteur et enlever le cache de la bougie ; s'adresser à un expert pour effectuer un contrôle. a) Veiller à ce que les écrous, les boulons et les vis soient parfaitement serrés, pour travailler en toute sécurité. b) Si le réservoir contient encore du carburant, ne jamais laisser la machine dans des lieux où les vapeurs d'essence pourraient atteindre des flammes ou des étincelles. c) Attendre le refroidissement du moteur avant de placer la machine dans un espace restreint. d) Pour réduire les risques d'incendie, éliminer toute trace d'herbe, de feuilles ou de lubrifiant dans le moteur, le pot d'échappement, le compartiment de la batterie et le réservoir de carburant. e) Contrôler souvent le bac à herbe pour vérifier l'absence de tout signe d'usure ou de détérioration. f) Pour des raisons de sécurité, remplacer sans attendre les composants usés ou endommagés. g) En cas de vidange du réservoir avant l'hiver, effectuer cette opération en plein air. h) Monter les lames en suivant les instructions ; n'utiliser que des lames portant le numéro de série ainsi que le nom ou la marque du Constructeur ou du Fournisseur. i) Pour protéger les mains lors des opérations de dépose/repose des lames, porter des gants spécifiques prévus à cet effet.
Maintenance
ATTENTION ! Éteindre le moteur et enlever la bougie avant d'effectuer quelque opération d'entretien que ce soit.
Pour les moteurs 4 temps, vérifiez régulièrement le niveau d'huile, rajoutez de l'huile ou remplacez-la si nécessaire. Lisez attentivement la notice d'entretien du moteur. Contrôlez souvent les écrous, les boulons et les vis. L'usure de la visserie présente des dangers majeurs. Nettoyez toujours la tondeuse afin d'éviter que le gazon ne colle ou ne s'attache sous le châssis. Lubrifiez périodiquement les axes des roues. Contrôlez fréquemment la lame afin de vérifier d'éventuelles détériorations.
-Faites contrôler votre tondeuse par une station service spécialisée. Nettoyez sous la coque.

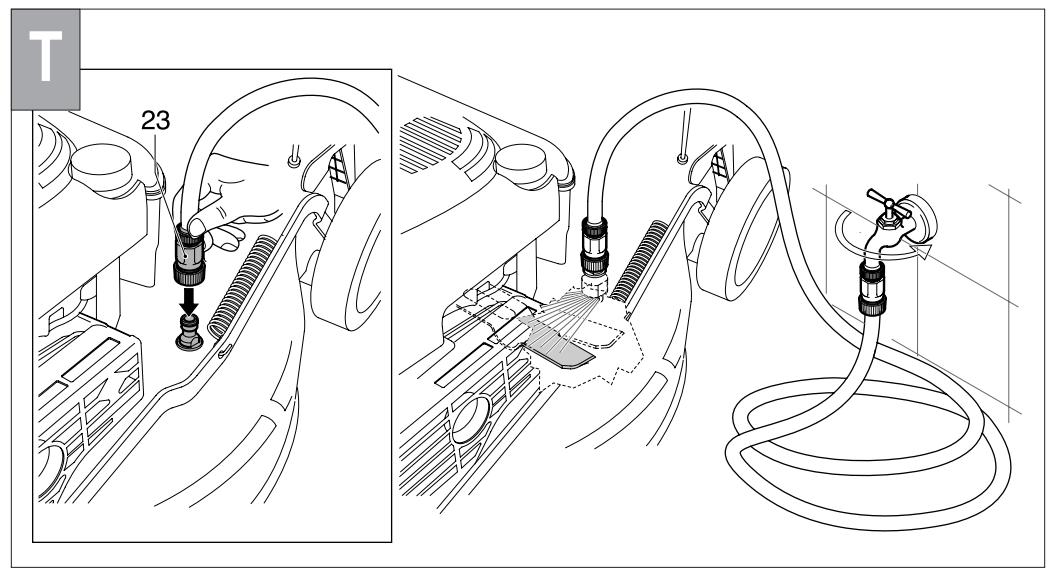

Avec la machine à l'arrêt et éteinte :
- Déconnecter le raccord (23) sur la coque au robinet d'alimentation en eau. Ouvrir le robinet. Mettre en marche le moteur (lame en rotation) et le laisser fonctionner quelques minutes.
-Lorsque le nettoyage est terminé, éteindre le moteur, fermer le robinet, détacher la came du raccord coque.

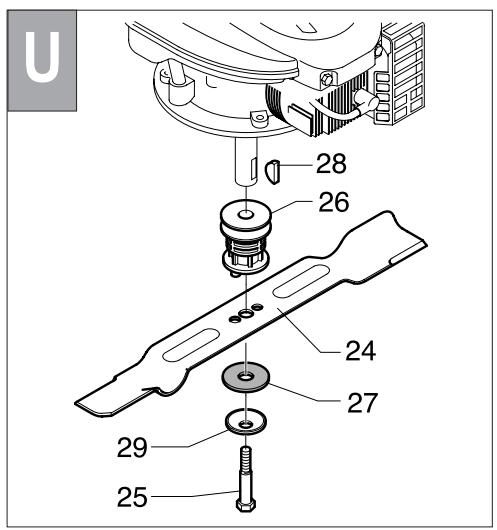

Lame (début en page 40)
Pour démonter la lame (24), dévisser le boulon (25). Contrôler le support porte-lame (26), la rondelle friction (27), la clavette (28) et les rondelles (29) ; s'ils sont usés ou endommagés, ils doivent être remplacés.
- Pendant le montage, s'assurer que la clavette (28) est bien à sa place sur l'arbre-moteur et que le côté tranchant de la lame soit dans le sens de rotation du moteur. La vis de lame (25) doit être bloquée avec un couple de serrage de 5,34 Kgm (52,4 Nm).
Kit démarrage électrique
- Avant de procéder au premier démarrage, il y a lieu de garder la batterie sous charge pendant 2 à 3 heures.
En cas de défaillance de la batterie lors du démarrage, la charger pendant 24 heures.
Lors de chaque tentative de démarrage, ne pas insister au-delà de 5 secondes.
Attention

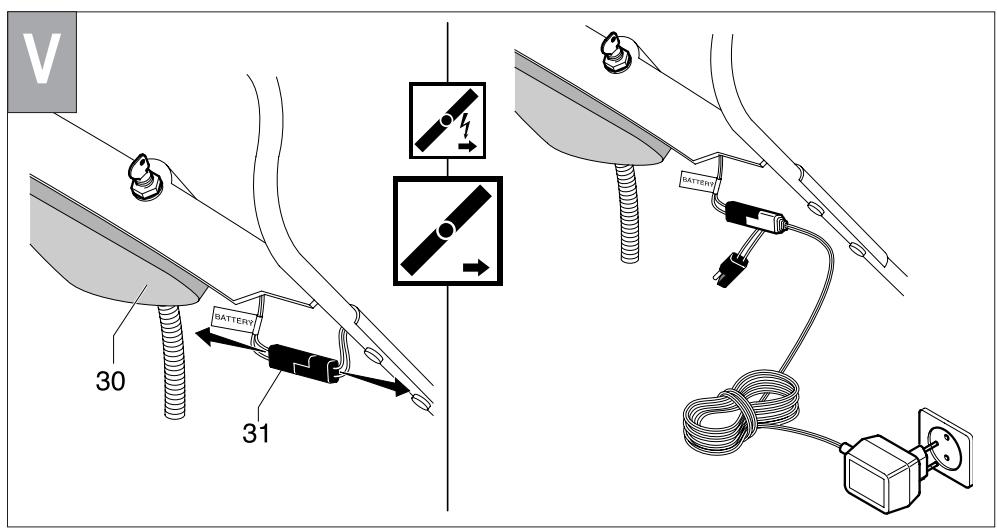

Pour un bon entretien de la batterie (30), surtout en cas de longues périodes d'arrêt, et pour la recharger, il n'est pas nécessaire de la sortir de sa protection, mais vous devez toutefois suivre les règles suivantes :
1) Coupez le contact (31). 2) Placez la batterie dans un endroit protégé, à l'abri de l'humidité et de la chaleur. 3) Rechargez la batterie avant de l'utiliser, à température ambiante pendant 24-36 heures. 4) Rétablissez le contact (31) avant la mise en service.
Destruction de la batterie
Les batteries portant le symbole "poubelle barrée" et l'indication du symbole chimique Pb (=batterie au plomb) ne doivent absolument pas être jetées dans les poubelles domestiques.
En conformité avec la loi, l'utilisateur doit obligatoirement transporter les batteries usagées dans des centres spéciaux de retraitement des déchets, ou bien les remettre aux revendeurs qui se chargeront de leur évacuation.
