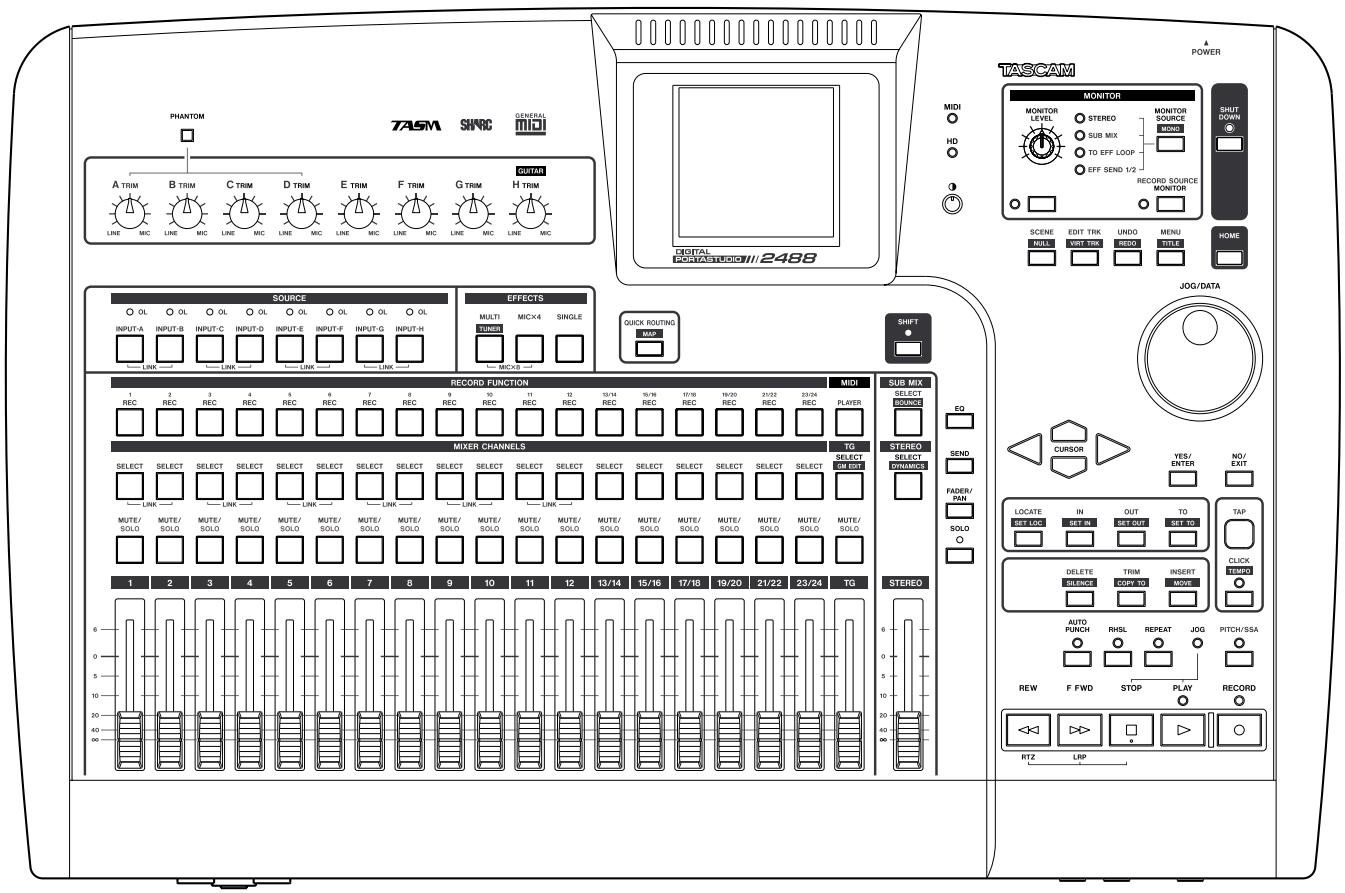

MODE D'EMPLOI 2488R TASCAM
Portastudio numérique
1 - Messages MIDI de commande / changement de programme 3 Paramètres de changement de commande du mixer 3 Messages MIDI de changement de paramètre d'effet 4 Exemple de changement de paramètre d'effet 4 Effects micro. 5 Proceseur dynamique stéreo 5 Effet unique 6 Multi-effet. 7 Messages MIDI de changement de programme 10 Messages de changement de programme à destination des mémoires de scene. 10 Effects micro presets. 11 Effets dynamiques stéreo presetes 11 Multi-effects presets 11 Effets uniques preset. 12 2- Tableau d'équipement MIDI 13 3 - Commandes MMC 14 Tableau des commandes MMC 14 Tableau des champs de réponse / information 15 4- Patterns et kits de batterie 17 Patterns 17 Kits de batterie 20 5 - Messages d'erreur et de statut 21
Ci-dessous se trouvent les messages de changement de commande MIDI acceptés par le 2488 pour contrôle différents réglages. Employés avec un
séquenceur externe, ils fournissent un certain degré d'automation pour le mixage, etc.
Paramètres de changement de commande du mélangeur
La commande de sélection de banque sert sur le canal 15 à CHOISIR quel groupe de 8 canaux ou entrées sera affecté. Il est par conséquent nécessaire d'envoyer un message MIDI BE 00 xx (ou xx sélectionne le groupe de 8 canaux ou entrées) avant d'envoyer les messages de changement de commande sur le canal MIDI approprié.
Banque 0: Canaux 1 à 8 du mixer Banque 1: Canaux 9 à 16 du mixer Banque 2: Canaux 17 à 24 du mixer Banque 3: Entrées A à H
Une fois le groupe sélectionné, utilisez les canaux MIDI 1 à 8 pour contrôler les canaux ou entrées du mixer (ou le canal MIDI 13 pour le générateur des sons, ou le canal MIDI 16 pour le master stéréo ou départ master).
| Canal MIDI | 1-8 | 13 | 16 | |
| Canal de mixer/entrée | Générateur de sons | STEREO/MASTER | ||
| Numéro de commande | Paramètre | Valeurs | ||
| 7 | Niveau interne | 0 - 127 (0= -∞dB, 100 = 0dB, 127 = +6dB) | ||
| 10 | Panoramaque | 1 = L63, 64 = Centre, 127 = R63 | — | |
| 11 | Atténuation | 0 - 8 = -42, -36, -30, -24, -18, -12, -6, 0, +6(dB) | ||
| 16 | Basses fréquences | 0 - 31 = 32, 40, 50, 60, 70, 80, 90, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 850, 900, 950, 1.0k, 1.1k, 1.2k, 1.3k, 1.4k, 1.5k, 1.6k (Hz) | ||
| 17 | Gain des basses fréquences | 0 - 24 = -12 à +12 (dB) | ||
| 18 | Fréquences moyennes | 0 - 63 = 32, 40, 50, 60, 70, 80, 90, 100, 125, 150, 175, 200, 225, 250, 300, 350, 400, 450, 500, 600, 700,800,850,900,950,1.0k, 1.1k, 1.2k, 1.3k, 1.4k, 1.5k, 1.6k, 1.7k, 1.8k, 1.9k, 2.0k, 2.2k, 2.4k, 2.6k, 2.8k, 3.0k, 3.2k, 3.4k, 3.6k, 3.8k, 4.0k, 4.5k, 5.0k, 5.5k, 6.0k, 6.5k, 7.0k, 7.5k, 8.0k, 9.0k, 10k, 11k, 12k, 13k, 14k, 15k, 16k, 17k, 18k (Hz) | ||
| 19 | Gain des fréq. moyennes | 0 - 24 = -12 à +12 (dB) | ||
| 20 | Q des fréquences moyennes | 0 - 6 = 0.25, 0.5, 1, 2, 4, 8, 16 | ||
| 21 | Hautes fréquences | 32 - 63 = 1.7k, 1.8k, 1.9k, 2.0k, 2.2k, 2.4k, 2.6k, 2.8k, 3.0k, 3.2k, 3.4k, 3.6k, 3.8k, 4.0k, 4.5k, 5.0k, 5.4k, 6.0k, 6.5k, 7.0k, 7.5k, 8.0k, 9.0k, 10k, 11k, 12k, 13k, 14k, 15k, 16k, 17k, 18k (Hz) | ||
| 22 | Gain des hautes fréquences | 0 - 24 = -12 à +12 (dB) | ||
| 23 | Niveau d'effet de boucle | 0 - 127 (0= -∞dB, 100 = 0dB, 127 = +6dB) | (niveau master) | |
| 24 | Niveau d'effet 1 | 0 - 127 (0= -∞dB, 100 = 0dB, 127 = +6dB) | (niveau master) | |
| 25 | Niveau d'effet 2 | 0 - 127 (0= -∞dB, 100 = 0dB, 127 = +6dB) | (niveau master) | |
| 80 | Egaliseur | 0, 1 = OFF, ON | ||
| 81 | Position d'effet de boucle | 0, 1 ,2 = OFF, PRE, POST | — | |
| 82 | Position d'effet 1 | 0, 1, 2 = OFF, PRE, POST | ||
| 83 | Position d'effet 2 | 0, 1, 2 = OFF, PRE, POST | ||
| 84 | Phase | 0, 1 = N, R (inversée) | ||
Messages MIDI de changement de paramètre d'effet
Utilisez les canaux MIDI suivants pour envoyer des messages aux effets du 2488 (voir le Guide de l'utilisateur pour plus de détails sur les types d'effets disponibles dans le 2488):
Les canaux 1 à 8 servent aux effets de micro. La commande de sélection de banque est employée sur le canal 14 pour choisir quel groupe de 8 canaux ou entrées est affecté.
Banque 0: Canaux 1 à 8 du mixer Banque 1: Canaux 9 à 16 du mixer Banque 2: Canaux 17 à 24 du mixer Banque 3: Entrées A à H
Le canal 9 sert à contrôler l'effet du processeur dynamique stéreo.
Le canal 10 sert à contrôler l'effet unique.
Le canal 11 sert à contrôler le multi-effet.
Les effets sont contrôlés par l'emploi de messages NRPN (paramètres non référencés).
La commande 98 sert à l'octet de poids faible (LSB) de chaque NRPN, et la commande 99 à l'octet de poids fort (MSB).
Dans les réglages d'effet où plusieurs effets peuvent être sélectionnés, le même NRPN peut produire des résultats différents selon l'effet sélectionné.
Toutes les valeurs etc. données dans ces tableaux sont au format décimal.
Exemple de changement de paramètre d'effet
Cet exemple donne les octets MIDI (en notation hexadécimale) nécessaires pour régler le rapport d'un compresseur sur le canal 9 du mixer.
Notez comment les changements de commande 6 et 38 (en decimal) servent à l'entrée de données.
Les changements de commande 96 et 97 (en decimal) seront également à l'augmentation et à la diminution.
| Message MIDI (hexadécimal) | Signification |
| BD 00 01 | Envoie un message de commande 0 (seLECTION de banque) sur le canal 14 pour sélectionner la banque 1. |
| B0 63 00 | Envoie l'octet de poids fort (MSB) de NRPN au deuxième canal du groupe (canal 9 du mixer) sur le canal MIDI 1. |
| B0 62 01 | Envoie 1 comme octet de poids faible (LSB) de NRPN au deuxième canal du groupe, qui contrôle le rapport de compression quand le compresseur est sélectionné comme effet micro. |
| B0 06 00 | Octet de poids faible (LSB) d'entrée de donnée sur le canal MIDI 1 |
| B0 26 00 | Octet de poids fort (MSB) d'entrée de donnée sur le canal MIDI 1 |
Le rapport du compresseur du canal 9 du mixer est maintenant réglé sur la valeur 0.
Les effets micro sont contrôlés par les canaux 1 à 8 (voir ci-dessus pour l'affectation des canaux/entrées actifs par la sélection de banque).
Un des trois types d'effet différents peut être sélectionné comme effet micro : compresseur, déesser ou exciter.
| Effet | NRPN | Paramètre | Valeurs |
| Compresseur (CMP) | 00 00 | Seuil (Threshold) | 0 - 100 = -40.0, -39.6, -39.2, -38.8, -38.4, -38.0, -37.6, -37.2, -36.8, -36.4, -36.0, -35.6, -35.2, -34.8, -34.4, -34.0, -33.6, -33.2, -32.8, -32.4, -32.0, -31.6, -31.2, -30.8, -30.4, -30.0, -29.6, -29.2, -28.8, -28.4, -28.0, -27.6, -27.2, -26.8, -26.4, -26.0, -25.6, -25.2, -24.8, -24.4, -24.0, -23.6, -23.2, -22.8, -22.4, -22.0, -21.6, -21.2, -20.8, -20.4, -20.0, -19.6, -19.2, -18.8, -18.4, -18.0, -17.6, -17.2, -16.8, -16.4, -16.0, -15.6, -15.2, -14.8, -14.4, -14.0, -13.6, -13.2, -12.8, -12.4, -12.0, -11.6, -11.2, -10.8, -10.4, -10.0, -9.6, -9.2, -8.8, -8.4, -8.0, -7.6, -7.2, -6.8, -6.4, -6.0, -5.6, -5.2, -4.8, -4.4, -4.0, -3.6, -3.2, -2.8, -2.4, -2.0, -1.6, -1.2, -0.8, -0.4, 0.0(dB) |
| 00 01 | Rapport (Ratio) | 0 - 100 = 0 - 100 | |
| 00 02 | Attaque (Attack) | 0 - 100 = 0 - 100 | |
| 00 03 | Gain en sortie (Post Gain) | 0 - 100 = 0 - 100 | |
| De-esser (DSR) | 00 04 | Fréquence (Frequency) | 0 - 20 = 1.00, 1.07, 1.15, 1.23, 1.32, 1.41, 1.52, 1.62, 1.74, 1.87, 2.00, 2.14, 2.30, 2.46, 2.64, 2.83, 3.03, 3.25, 3.48, 3.73, 4.00(kHz) |
| 00 05 | Intensité (Depth) | 0 - 100 = 0 - 100 | |
| Exciter (EXC) | 00 06 | Fréquence (Frequency) | 0 - 20 = 1.00, 1.07, 1.15, 1.23, 1.32, 1.41, 1.52, 1.62, 1.74, 1.87, 2.00, 2.14, 2.30, 2.46, 1.2.64, 2.83, 3.03, 3.25, 3.48, 3.73, 4.00(kHz) |
| 00 07 | Intensité (Depth) | 0 - 100 = 0 - 100 |
Processeur dynamique stéréo
Le processeur dynamique inséré sur le bus master stéréo peut être soit un compresseur soit un
expandeur. Utilisez le canal MIDI 9 pour contrôler ce processeur.
| Effet | NRPN | Paramètre | Valeurs |
| Compresseur (CMP) | 00 00 | Seuil (Threshold) | 0 – 32 = 0 – -32dB |
| 00 01 | Rapport (Ratio) | 0 – 14 = 1.0:1, 1.1:1, 1.3:1, 1.5:1, 1.7:1, 2.0:1, 2.5:1, 3.0:1, 3.5:1, 4.0:1, 5.0:1, 6.0:1, 8.0:1, 16:1, ∞:1, | |
| 00 02 | Attaque (Attack) | 1 – 100 = 1 – 100 (msec) | |
| 00 03 | Relâchement (Release) | 1 – 100 = 1 – 100 (msec) | |
| 00 04 | Gain en sortie (Post Gain) | 0 – 32 = 0 – 32 (dB) | |
| 00 05 | Commutateur (Switch) | 0, 1 = Off, On | |
| Expander (EXP) | 00 00 | Seuil (Threshold) | 0 – 32 = 0 – -32dB |
| 00 01 | Rapport (Ratio) | 0 – 14 = 1:1.0, 1:1.1, 1:1.3, 1:1.5, 1:1.7, 1:2.0, 1:2.5, 1:3.0, 1:3.5, 1:4.0, 1:5.0, 1:6.0, 1:8.0, 1:16, 1:32, | |
| 00 02 | Attaque (Attack) | 1 – 100 = 1 – 100 (msec) | |
| 00 03 | Relâchement (Release) | 1 – 100 = 1 – 100 (msec) | |
| 00 04 | (réservé) | ||
| 00 05 | Commutateur (Switch) | 0, 1 = Off, On |
Effet unique
Utilisez le canal MIDI 10 pour contrôler ce processeur. Le processeur unique peut utiliser n'importe lequel des types d'effet suivants: reverb,
Utilisez le canal MIDI 11 pour régler les paramètres de cet effet. Notez que cet effet est enchaîné dans une série d'effets (chaque maillon de la chaîne peut
contenir un effet, la position dans la chaîne étant donnée dans la première colonne de ce tableau):
| Position dans la chaine | Effet | NRPN | Paramètre | Valeurs |
| 1 | Suppresseur de bruit ou "Noise Suppressor" (NSP) | 00 00 | Seuil (Threshold) | 0-100=-84.0,-83.4,-82.8,-82.2,-81.6,-81.0,-80.4,-79.8,-79.2,-78.6,-78.0,-77.4,-76.8,-76.2,-75.6,-75.0,-74.4,-73.8,-73.2,-72.6,-72.0,-71.4,-70.8,-70.2,-69.6,-69.0,-68.4,-67.8,-67.2,-66.6,-66.0,-65.4,-64.8,-64.2,-63.6,-63.0,-62.4,-61.8,-61.2,-60.6,-60.0,-59.4,-58.8,-58.2,-57.6,-57.0,-56.4,-55.8,-55.2,-54.6,-54.0,-53.4,-52.8,-52.2,-51.6,-51.0,-50.4,-49.8,-49.2,-48.6,-48.0,-47.4,-46.8,-46.2,-45.6,-45.0,-44.4,-43.8,-43.2,-42.6,-42.0,-41.4,-40.8,-40.2,-39.6,-39.0,-38.4,-37.8,-37.2,-36.6,-36.0,-35.4,-34.8,-34.2,-33.6,-33.0,-32.4,-31.8,-31.2,-30.6,-30.0,-29.4,-28.8,-28.2,-27.6,-27.0,-26.4,-25.8,-25.2,-24.6,-24.0(dB) |
| 00 01 | Suppression | 0-100=0-100 | ||
| 00 02 | Attaque (Attack) | 0-100=0-100 | ||
| 00 03 | Relâchement (Release) | 0-100=0-100 | ||
| 00 04 | Commutateur (Switch) | 0,1=Off,On | ||
| Position dans la chaîne | Effet | NRPN | Paramètre | Valeurs |
| 2 | Distorsion (DST) | 00 05 | Distorsion | 0 - 100 = 0 - 100 |
| 00 06 | Tonalité (Tone) | 0 - 100 = 0 - 100 | ||
| 00 07 | Gain en sortie (Post Gain) | 0 - 100 = 0 - 100 | ||
| 00 08 | (réservé) | |||
| 00 09 | Commutateur (Switch) | 0, 1 = Off, On | ||
| Compresseur (CMP) | 00 05 | Seuil (Threshold) | 0 - 100 = -60.0, -59.6, -59.2, -58.8, -58.4, -58.0, -57.6, -57.2, -56.8, -56.4, -56.0, -55.6, -55.2, -54.8, -54.4, -54.0, -53.6, -53.2, -52.8, -52.4, -52.0, -51.6, -51.2, -50.8, -50.4, -50.0, -49.6, -49.2, -48.8, -48.4, -48.0, -47.6, -47.2, -46.8, -46.4, -46.0, -45.6, -45.2, -44.8, -44.4, -44.0, -43.6, -43.2, -42.8, -42.4, -42.0, -41.6, -41.2, -40.8, -40.4, -40.0, -39.6, -39.2, -38.8, -38.4, -38.0, -37.6, -37.2, -36.8, -36.4, -36.0, -35.6, -35.2, -34.8, -34.4, -34.0, -33.6, -33.2, -32.8, -32.4, -32.0, -31.6, -31.2, -30.8, -30.4, -30.0, -29.6, -29.2, -28.8, -28.4, -28.0, -27.6, -27.2, -26.8, -26.4, -26.0, -25.6, -25.2, -24.8, -24.4, -24.0, -23.6, -23.2, -22.8, -22.4, -22.0, -21.6, -21.2, -20.8, -20.4, -20.0(dB) | |
| 00 06 | Rapport (Ratio) | 0 - 100 = 0 - 100 | ||
| 00 07 | Niv. de compression (Comp Level) | 0 - 100 = 0 - 100 | ||
| 00 08 | Mixage direct (Direct Mix) | 0 - 100 = 0 - 100 | ||
| 00 09 | Commutateur (Switch) | 0, 1 = Off, On | ||
| 3 | Simulateur d'ampli (AMP) | 00 10 | Gain avant effet (Pre Gain) | 0 - 100 = 0 - 100 |
| 00 11 | Tonalité (Tone) | 0 - 20 = 0.12, 0.14, 0.16, 0.18, 0.20, 0.22, 0.25, 0.28, 0.31, 0.35, 0.39, 0.44, 0.49, 0.55, 0.62, 0.70, 0.79, 0.89, 1.00, 1.12, 1.26(kHz) | ||
| 00 12 | Taille d'enceinte (Box Size) | 0 - 3 = 1x8", 1x12", 2x12", "4x10", 4x12" | ||
| 00 13 | Gain en sortie (Post Gain) | 0 - 100 = 0 - 100 | ||
| 00 14 | Commutateur (Switch) | 0, 1 = Off, On | ||
| Position dans la chaine | Effet | NRPN | Paramètre | Valeurs |
| 4 | Flanger (FLG) | 00 15 | Vitesse (Speed) | 1 - 100 = 0.1 - 10.0(Hz) |
| 00 16 | Intensité (Depth) | 0 - 100 = 0 - 100 | ||
| 00 17 | Résonance | 0 - 100 = 0 - 100 | ||
| 00 18 | Niveau de mixage (Mix Level) | 0 - 100 = 0 - 100 | ||
| 00 19 | Commutateur (Switch) | 0, 1 = Off, On | ||
| Phaser (PHA) | 00 15 | Vitesse (Speed) | 1 - 100 = 0.1 - 10.0(Hz) | |
| 00 16 | Intensité (Depth) | 0 - 100 = 0 - 100 | ||
| 00 17 | Résonance | 0 - 100 = 0 - 100 | ||
| (réservé) | ||||
| 00 19 | Commutateur (Switch) | 0, 1 = Off, On | ||
| Chorus (CHO) | 00 15 | Vitesse (Speed) | 0 - 99 = 0.1 - 10.0(Hz) | |
| 00 16 | Intensité (Depth) | 0 - 100 = 0 - 100 | ||
| 00 17 | Tonalité (Tone) | 0 - 100 = 0 - 100 | ||
| 00 18 | Niveau de mixage (Mix Level) | 0 - 100 = 0 - 100 | ||
| 00 19 | Commutateur (Switch) | 0, 1 = Off, On | ||
| Exciter (EXC) | 00 15 | Fréquence (Frequency) | 0 - 20 = 1.00, 1.07, 1.15, 1.23, 1.32, 1.41, 1.52, 1.62, 1.74, 1.87, 2.00, 2.14, 2.30, 2.46, 2.64, 2.83, 3.03, 3.25, 3.48, 3.73, 4.00(kHz) | |
| 00 16 | Intensité (Depth) | 0 - 100 = 0 - 100 | ||
| 00 17 | (réservé) | |||
| 00 18 | (réservé) | |||
| 00 19 | Commutateur (Switch) | 0, 1 = Off, On | ||
| Pitch shifter(PIT) | 00 15 | Hauteur (Pitch) | 0 - 12 - 24 = -12 - 0 - +12 | |
| 00 16 | Réglage fin (Fine) | 0 - 50 - 100 = -50 - 0 - +50 | ||
| 00 17 | Niveau de mixage (Mix Level) | 0 - 100 = 0 - 100 | ||
| 00 18 | (réservé) | |||
| 00 19 | Commutateur (Switch) | 0, 1 = Off, On | ||
| Tremolo(TRM) | 00 15 | Vitesse (Speed) | 1 - 100 = 0.1 - 10.0(Hz) | |
| 00 16 | Intensité (Depth) | 0 - 100 = 0 - 100 | ||
| 00 17 | Forme (Shape) | 0 - 100 = 0 - 100 | ||
| 00 18 | (réservé) | |||
| 00 19 | Commutateur (Switch) | 0, 1 = Off, On | ||
| Vibrato (VIB) | 00 15 | Vitesse (Speed) | 1 - 100 = 0.1 - 10.0(Hz) | |
| 00 16 | Intensité (Depth) | 0 - 100 = 0 - 100 | ||
| 00 17 | (réservé) | 0 - 100 = 0 - 100 | ||
| 00 18 | (réservé) | |||
| 00 19 | Commutateur (Switch) | 0, 1 = Off, On | ||
| Position dans la chaîne | Effet | NRPN | Paramètre | Valeurs |
| 4 | Wah-wah (WAH) | 00 15 | Attaque (Attack) | 0 - 100 = 0 - 100 |
| 00 16 | Sensibilité (Sense) | 0 - 100 = 0 - 100 | ||
| 00 17 | Pédale (Pedal) | 0, 1 = Off, On | ||
| 00 18 | (réservé) | |||
| 00 19 | Commutateur (Switch) | 0, 1 = Off, On | ||
| 5 | Delay (DLY) | 00 20 | Temps de retard (Delay Time) | 0 - 1000 = 0 - 1000(ms) |
| 00 21 | Ré-injection (Feedback) | 0 - 100 = 0 - 100 | ||
| 00 22 | Atténuation des HF (Hi Damp) | 0 - 100 = 0 - 100 | ||
| 00 23 | Niveau de mixage (Mix Level) | 0 - 100 = 0 - 100 | ||
| 00 24 | Commutateur (Switch) | 0, 1 = Off, On |
Messages MIDI de changement de programme
Le 2488 peut accepter les messages de changement de programme pour sélectionner un effet et changer de scène.
Avant qu'un message de changement de programme ne soit envoyé afin de changer un effet, un message de sélection de banque doit être envoyé pour déterminer si l'effet sera sélectionné dans la banque preset ou dans la banque de mémoires utilisateur. Dans chaque cas, la banque 0 correspond aux mémoires preset et la banque 1 à la banque utilisateur.
Envoyez les messages de sélection de banque (CC 0) sur les canaux MIDI 1 à 8 pour les effets micro (voir ci-dessous), sur le canal MIDI 9 pour l'effet dynamique stéréo, sur le canal 10 pour l'effet unique et sur le canal 11 pour le multi-effet.
Quand vous sélectionnez un effet micro, un message de sélection de banque doit d'abord être envoyé sur le canal 14 pour sélectionner le groupe de 8 canaux ou entrées dans lequel le canal est sélectionné:
Banque 0: Canaux 1 à 8 du mixer Banque 1: Canaux 9 à 16 du mixer Banque 2: Canaux 17 à 24 du mixer Banque 3: Entrées A à H
Les messages de changement de programme alors valides sont les suivants (voir les tableaux suivants pour des détails sur les valeurs préréglées - les messages "user" (utilisateur) correspondent au numéro d'entrée dans la bibliothèque:)
Changements de programme 0 à 2
Changements de programme 0 à 99 (maximum)
Effet dynamique stéréo (preset)
Changements de programme 0 à 1
Effet dynamique stéréo (user)
Changements de programme 0 à 99 (maximum)
Effet unique (preset)
Changements de programme 0 à 34
Effet unique (user)
Changements de programme 0 à 99 (maximum)
Multi-effet (preset)
Changements de programme 0 à 41
Multi-effet (user)
Changements de programme 0 à 99 (maximum)
Messages de changement de programme à destination des mémoires de scène
Ils sont transmis sur le canal 16. Les messages de changement de programme peuvent aller de 0 à 99.
Effets micro presets
| Changement de programme | Nom affchéé | Composant de l'effet |
| 0 | VOCAL-COMP | Compresseur (CMP) |
| 1 | DE-ESSER | De-esser (DSR) |
| 2 | VOCAL-EXC | Exciter (EXC) |
Effets dynamiques stéréo preset
| Changement de programme | Nom affchéé | Composant de l'effet |
| 0 | COMPRESSOR | Compresseur (CMP) |
| 1 | EXPANDER | Expander (EXP) |
Multi-effets presets
Les 16 premiers effets sont des effets génériques, et les autres sont des preset que vous pouvez utiliser "tels quels" ou comme points de départ pour vos propres compositions.
La chaîne de tous les multi-effets commence par (1) un suppresseur de bruit, suivi par (2) une distorsion ou une compression claire, puis (3) un simulateur d'ampli, (4) un autre effet, et finally (5) un réglage de retard ou "delay".
Les effets dans (4) sont abrégés comme suit :
FLG: Flanger
PHA: Phaser
CHO: Chorus
EXC: Exciter
PIT: Pitch shifter ou transpositeur
TRM: Tremolo
VIB: Vibrato
Wah-wah (automatique ou pédale)
Les effets 2 et 4 de la chaîne sont référencés ici comme "composants principaux".
| Changt de prog. | Nom affché | Composants principaux |
| 0 | DIST-FLANGER | DIST- FLG |
| 1 | DIST-PHASER | DIST- PHA |
| 2 | DIST-CHORUS | DIST- CHO |
| 3 | DIST-EXCITER | DIST- EXC |
| 4 | DIST-PITCH | DIST- PIT |
| 5 | DIST-TREMOLO | DIST- TRM |
| 6 | DIST-VIBRATO | DIST- VIB |
| 7 | DIST-WAH | DIST- WAH |
| Changt de prog. | Nom affché | Composants principaux |
| 8 | COMP-FLANGER | CLEAN-FLG |
| 9 | COMP-PHASER | CLEAN-PHA |
| 10 | COMP-CHORUS | CLEAN-CHO |
| 11 | COMP-EXCITER | CLEAN-EXC |
| 12 | COMP-PITCH | CLEAN-PIT |
| 13 | COMP-TREMOLO | CLEAN-TRM |
| 14 | COMP-VIBRATO | CLEAN-VIB |
| 15 | COMP-WAH | CLEAN-WAH |
| 16 | Flange Rock | DIST- FLG |
| 17 | Old Style | DIST- PHA |
| 18 | FAT Phase | DIST- PHA |
| 19 | Universe Box | DIST- CHO |
| 20 | Texas Tube | DIST- EXC |
| 21 | Loaded Gain | DIST- EXC |
| 22 | Grind | DIST- EXC |
| 23 | Practice Amp | DIST- EXC |
| 24 | FlabbyChorus | DIST- PIT |
| 25 | RotaryCrunch | DIST- TRM |
| 26 | Vibed Crunch | DIST- VIB |
| 27 | "VIOLIN" | DIST- WAH |
| 28 | BigFlangeCho | CLEAN-FLG |
| 29 | NaturalDrive | CLEAN-FLG |
| 30 | Robo-Phaser | CLEAN-PHA |
| 31 | Jazzy Chorus | CLEAN-CHO |
| Changt de prog. | Nom affchéé | Composants principaux |
| 32 | NashN' Snappy | CLEAN-EXC |
| 33 | Light Grit | CLEAN-EXC |
| 34 | The Jazz Gig | CLEAN-EXC |
| 35 | Shimmer | CLEAN-PIT |
| 36 | Fast Tremolo | CLEAN-TRM |
| 37 | MoodyTremolo | CLEAN-TRM |
| Changt de prog. | Nom affché | Composants principaux |
| 38 | PoManzChorus | CLEAN-VIB |
| 39 | Wiggle Room | CLEAN-VIB |
| 40 | Touch Wah | CLEAN-WAH |
| 41 | KoZou | CLEAN-WAH |
Les types sont ici :
REV: Reverb
DLY: Delay
CHO: Chorus
PIT: Pitch shifter ou transpositeur
FLG: Flanger
PHA: Phaser
TEAC [Portastudio numérique]
Modèle: 2488
Tableau d'équipement MIDI
DATE : 28 février 2004
Version : 1.0
| Fonction | Transmis | Reconnu | Remarques | |
| Canal de base | Par défaut | 1-16 | 1-16d | |
| Modifié | x | 1-16 | ||
| Mode | Par défaut | x | Mode 3 | |
| Messages | x | x | ||
| Altréchément | *********** | |||
| Numéro de note | Vraiment joués | 0—127 | 0—127 | |
| ********** | 0—127 | |||
| Dynamique | Enfoncement | 0 | 0 | |
| Relâchement | x | x | ||
| After | Polyphonique | 0 | 0 | |
| Touch | Par canal | 0 | 0 | |
| Pitch Bend | 0 | 0 | ||
| Changement de commande | 0,32 | Oa | Oe | Sélection de banque Modulation |
| 1 | 0 | 0 | ||
| 5 | 0 | 0 | Durée de portamento | |
| 6, 38 | 0 | 0 | Entrée de catégorie | |
| 7 | 0 | 0 | Volume | |
| 10 | 0 | 0 | Panoramique | |
| 11 | 0 | 0 | Expression | |
| 64 | 0 | 0 | Hold 1 (Sustain ou "pédale forte") | |
| 65 | 0 | 0 | Portamento | |
| 66 | 0 | 0 | Sostenuto (pédale tonale) | |
| 67 | 0 | 0 | Sourdine | |
| 80 | 0 | 0 | Programme de reverb | |
| 81 | 0 | 0 | Programme de chorus | |
| 91 | 0 | 0 | Envoi à la reverb | |
| 93 | 0 | 0 | Envoi au chorus | |
| Changt de prog. | N° réels | 0 | 0 | |
| ********** | 0—127c | |||
| Messages exclusifs | 0 | 0 | g | |
| Messages communés | MTC Quarter Frame Position dans le morceau Sélection de morceau Accord | Ob | Of | |
| Oc | x | |||
| Oa | x | |||
| Oa | x | |||
| Messages en temps réel | Horloge Commandes | Oc | x | |
| O | x | |||
| Messages auxiliaires | Local ON/OFF All Notes OFF Test de liaison Ré-initialisation | x | x | |
| 0 | 0 | |||
| x | x | |||
| 0 | 0 | |||
a. En lecture de SMF b. Quand le générateur est réglé pour produire du MTC c. Quand le générateur est réglé pour produire une horloge d. En mode de reproduction de pattern, le canal 10 n'est pas reconnu e. En mode de reproduction du générateur de sons, les effets et le mixer ne peuvent pas être pilotés par MIDI externe. f. Quand la source est réglée sur externe. g. MMC comme maître ou esclave RP Ver 1.00 (T, R): Time code MIDI complet transmis quand le générateur est réglé sur MTC, et reçu quand la source est externe.
Tableau des commandes MMC
| Octet | Bit7 | Bit6 (40H) | Bit5 (20H) | Bit4 (10H) | Bit3 (08H) | Bit2 (04H) | Bit1 (02H) | Bit0 (01H) |
| c0 | -0 | (06)RECORDSTROBE | (05)REWIND | (04)FASTFORWARD | (03)DEFERREDPLAY | (02)PLAY | (01)STOP | (00)réservé |
| c1 | -0 | (0D)MMC RESET | (0C)COMMAND-E错误-RESET | (0B)CHASE | (0A)EJECT | (09)PAUSE | (08)RECORD-Pause- | (07)RECORD EXIT |
| c2 | -0 | (14) | (13) | (12) | (11) | (10) | (0F) | (0E) |
| c3 | -0 | (1B) | (1A) | (19) | (18) | (17) | (16) | (15) |
| c4 | -0 | -0 | -0 | -0 | (1F) | (1E) | (1D) | (1C) |
| c5 | -0 | (26) | (25) | (24) | (23) | (22) | (21) | (20) |
| c6 | -0 | (2D) | (2C) | (2B) | (2A) | (29) | (28) | (27) |
| c7 | -0 | (34) | (33) | (32) | (31) | (30) | (2F) | (2E) |
| c8 | -0 | (3B) | (3A) | (39) | (38) | (37) | (36) | (35) |
| c9 | -0 | -0 | -0 | -0 | (3F) | (3E) | (3D) | (3C) |
| c10 | -0 | (46)SEARCH | (45)VARIABLEPLAY | (44)LOCATE | (43)UPDATE | (42)READ | (41)MASKEDWRITE | (40)WRITE |
| c11 | -0 | (4D)ADD | (4C)MOVE | (4B)MTC-COMMAND | (4A)GENERATOR-COMMAND | (49)ASSIGN-SYS, MAS | (48)STEP | (47)SHUTTLE |
| c12 | -0 | (54)DEFERRED-VARI, PLAY | (53)COMMANDE-SEGMENT | (52)GROUP | (51)EVENT | (50)PROCEDURE | (4F)DROP-FR-ADJUST- | (4E)SUBTRACT |
| c13 | -0 | (5B) | (5A) | (59) | (58) | (57) | (56) | (55)REC-STROBE-VARIABLE- |
| c15 | -0 | (66) | (65) | (64) | (63) | (62) | (61) | (60) |
| c16 | -0 | (6D) | (6C) | (6B) | (6A) | (69) | (68) | (67) |
| c17 | -0 | (74) | (73) | (72) | (71) | (70) | (6F) | (6E) |
| c18 | -0 | (7B) | (7A) | (79) | (78) | (77) | (76) | (75) |
| c19 | -0 | -0 | -0 | -0 | (7F)RESUME | (7E) | (7D) | (7C)WAIT |
Tableau des champs de réponse/information
| Octet | Bit7 | Bit6 (40H) | Bit5 (20H) | Bit4 (10H) | Bit3 (08H) | Bit2 (04H) | Bit1 (02H) | Bit0 (01H) |
| r0 | -0 | (06)GENERATOR-TIMECODE- | (05)LOCK-DEVIATION- | (04)ACTUAL-OFFSET- | (03)REQUESTED-OFFSET- | (02)SELECTED-MASTER-CODE- | (01)SELECTED-TIMECODE | (00)réservé |
| r1 | -0 | (0D)GP5 | (0C)GP4 | (0B)GP3 | (0A)GP2 | (09)GP1 | (08)GPO/LOCATE POINT | (07)MTC-INPUT- |
| r2 | -0 | (14) | (13) | (12) | (11) | (10) | (0F)GP7 | (0E)GP6 |
| r3 | -0 | (1B) | (1A) | (19) | (18) | (17) | (16) | (15) |
| r4 | -0 | -0 | -0 | -0 | (1F) | (1E) | (1D) | (1C) |
| r5 | -0 | (26)Short-GENERATOR-TIMECODE- | (25)Short-LOCK-DEVIATION- | (24)Short-ACTUAL-OFFSET- | (23)Short-REQUESTED-OFFSET- | (22)Short-SELECTED-MASTER-CODE- | (21)Short-SELECTED-TIMECODE- | (20)réservé |
| r6 | -0 | (2D)Short GP5 | (2C)Short GP4 | (2B)Short GP3 | (2A)Short GP2 | (29)Short GP1 | (28)Short GPO LOCATE POINT | (27)Short-MTC-INPUT- |
| r7 | -0 | (34) | (33) | (32) | (31) | (30) | (2F)Short GP7 | (2E)Short GP6 |
| r8 | -0 | (3B) | (3A) | (39) | (38) | (37) | (36) | (35) |
| r9 | -0 | -0 | -0 | -0 | (3F) | (3E) | (3D) | (3C) |
| r10 | -0 | (46) SELECTED-TIMECODE-SOURCE- | (45) TIME-STANDARD- | (44) COMMAND-Error-LEVEL- | (43) COMMAND-Error- | (42) RESPONSE-Error- | (41) UPDATE-RATE | (40) SIGNATURE |
| r11 | -0 | (4D) RECORD STATUS | (4C) RECORD MODE | (4B) FAST-MODE | (4A) STOP-MODE- | (49) VELOCITY-TALLY- | (48) MOTION CONTROL TALLY | (47) SELECTED-TIMECODE-USER-BITS- |
| r12 | -0 | (54) STEP-LENGTH- | (53) TRACK-INPUT-MONITOR- | (52) TRACK-SYNC-MONITOR- | (51) RECORD-MONITOR- | (50) GLOBAL-MONITOR- | (4F) TRACK RECORD READY | (4E) TRACK RECORD STATUS |
| r13 | -0 | (5B) GENERATOR-COMMAND-TALLY- | (5A) CHASE-MODE- | (59) RESOLVED-PLAY-MODE- | (58) CONTROL-DISABLE- | (57) LIFTER-DEFEAT- | (56) FIXED-SPEED- | (55) PLAY-SPEED-REFERENCE- |
| r14 | -0 | -0 | -0 | -0 | (5F) MTC-SETUP- | (5E) MTC-COMMAND-TALLY- | (5D) GENERATOR-USER-BITS- | (5C) GENERATOR-SETUP- |
| r15 | -0 | (66) | (65) FAILURE | (64) RESPONSE-SEGMENT- | (63) VITC-INSERT-ENABLE- | (62) TRACK-MUTE- | (61) EVENT-RESPONSE- | (60) PROCEDURE-RESPONSE- |
| r16 | -0 | (6D) | (6C) | (6B) | (6A) | (69) | (68) | (67) |
| r17 | -0 | (74) | (73) | (72) | (71) | (70) | (6F) | (6E) |
| r18 | -0 | (7B) | (7A) | (79) | (78) | (77) | (76) | (75) |
| r19 | -0 | -0 | -0 | -0 | (7F) RESUME- | (7E) | (7D) | (7C) WAIT |
Ci-dessous se trouve une brève description des patterns disponibles (voir la section sur les "Patterns" dans le Guide de l'utilisateur pour des détails) ainsi
que leur tempo par défaut et le kit de batterie utilisé pour chacun (voir “Kits de batterie” en page 20).
Patterns
| Style | Description | TEMPO | Kit de batterie |
| RCK01 | 60s Hard Rock1 | 95 | STD JAZZ |
| RCK02 | 60s Hard Rock2 | 190 | ROOM ROCK |
| RCK03 | 70s Hard Rock1 | 108 | POWER WET |
| RCK04 | 70s Hard Rock2 | 156 | POWER WET |
| RCK05 | 70s Hard Rock3 | 120 | ROOM ROCK |
| RCK06 | 70s Hard Rock4 | 70 | POWER WET |
| RCK07 | 70s Hard Rock5 | 80 | POWER WET |
| RCK08 | Glam Rock | 132 | STANDARD |
| RCK09 | American Hard Rock1 | 120 | ROOM ROCK |
| RCK10 | American Hard Rock2 | 140 | STD DISCO |
| RCK11 | American Hard Rock3 | 110 | ROOM ROCK |
| RCK12 | Shuffle Hard Rock1 | 166 | ROOM CHORUS |
| RCK13 | Shuffle Hard Rock2 | 120 | ROOM ROCK |
| RCK14 | Grunge1 | 114 | POWER R&B |
| RCK15 | Grunge2 | 130 | ROOM ROCK |
| RCK16 | Loud1 | 120 | ROOM ROCK |
| RCK17 | Loud2 | 140 | POWER WET |
| RCK18 | Speed Metal | 185 | STANDARD |
| RCK19 | Heavy Metal1 | 170 | ROOM ROCK |
| RCK20 | Heavy Metal2 | 95 | ROOM ROCK |
| RCK21 | Thrash | 135 | ROOM ROCK |
| RCK22 | Death Metal | 148 | ROOM ROCK |
| RCK23 | 70s Vintage Rock1 | 120 | STD DRY |
| RCK24 | 70s Vintage Rock2 | 165 | STANDARD |
| RCK25 | 70s Vintage Rock3 | 160 | STANDARD |
| RCK26 | Blues Rock1 | 55 | POWER WET |
| RCK27 | Blues Rock2 | 125 | STANDARD |
| RCK28 | 70s Rock & Roll1 | 130 | STANDARD |
| RCK29 | 70s Rock & Roll2 | 105 | STANDARD |
| RCK30 | 80s Vintage Rock1 | 145 | STD DISCO |
| RCK31 | 80s Vintage Rock2 | 175 | ROOM ROCK |
| RCK32 | 80s Vintage Rock3 | 57 | POWER WET |
| Style | Description | TEMPO | Kit de batterie |
| RCK33 | 80s Vintage Rock4 | 142 | ROOM ROCK |
| RCK34 | 80s Vintage Rock5 | 120 | ROOM ROCK |
| RCK35 | Alternative Rock1 | 150 | ROOM ROCK |
| RCK36 | Alternative Rock2 | 72 | POWER WET |
| RCK37 | Piano Trio Rock | 138 | STANDARD |
| RCK38 | Progressive Rock | 85 | POWER WET |
| RCK39 | Shuffle Rock1 | 120 | STANDARD |
| RCK40 | Shuffle Rock2 | 130 | STD DRY |
| RCK41 | Liverpool | 150 | STD LO-FI |
| RCK42 | 80s Irish Rock1 | 100 | ROOM ROCK |
| RCK43 | 80s Irish Rock2 | 110 | ROOM ROCK |
| RCK44 | Electric Rock1 | 180 | TECHNO |
| RCK45 | Electric Rock2 | 120 | 808 CHORUS |
| RCK46 | Latin Rock | 123 | STD LATIN |
| RCK47 | Surf Rock | 155 | STANDARD |
| RCK48 | Old Rock'n' Roll | 170 | POWER R&B |
| RCK49 | Rockabilly | 179 | ROOM R&B |
| RCK50 | Jungle-Rock | 145 | ELECTRO |
| RCK51 | Fusion Rock | 90 | STD LATIN |
| RCK52 | Funk Rock | 100 | POWER R&B |
| RCK53 | Synth Rock | 132 | ELECTRO |
| RCK54 | C&W Rock | 110 | STD DRY |
| RCK55 | British Shuffle Beat | 145 | STANDARD |
| BLD01 | POP Ballad1 | 80 | STD LATIN |
| BLD02 | POP Ballad2 | 90 | STANDARD |
| BLD03 | 6/8 Pop Ballad1 | 68 | STD LATIN |
| BLD04 | 6/8 Pop Ballad2 | 70 | BRUSH |
| BLD05 | Organ Ballad | 75 | STD DEEP REV |
| BLD06 | Hard Rock Ballad1 | 105 | STD DEEP REV |
| BLD07 | Hard Rock Ballad2 | 100 | STD DEEP REV |
| BLD08 | Slow Blues 12/8 | 68 | STD JAZZ |
| BLD09 | 16 Beat Ballad1 | 76 | STD DISCO |
| BLD10 | 16 Beat Ballad2 | 70 | STD LATIN |
| BLD11 | Unplugged Ballad1 | 75 | BRUSH |
| BLD12 | Unplugged Ballad2 | 120 | STD LATIN |
| BLD13 | AOR Ballad1 | 66 | 808 |
| BLD14 | AOR Ballad2 | 65 | STD DEEP REV |
| BLD15 | Rock Ballad1 | 60 | ROOM ROCK |
| BLD16 | Rock Ballad2 | 125 | STD DEEP REV |
| BLD17 | R&B Ballad1 | 75 | 808 CHORUS |
| BLD18 | R&B Ballad2 | 68 | ELECTRO |
| BLD19 | New Age Ballad | 75 | 808 CHORUS |
| BLD20 | Fusion Ballad | 80 | STD JAZZ |
| POP01 | Lite Pop1 | 123 | STANDARD |
| POP02 | Lite Pop2 | 90 | STD LATIN |
| POP03 | AOR1 | 96 | STD DISCO |
| POP04 | AOR2 | 125 | ROOM ROCK |
| POP05 | AOR POP | 77 | STD DEEP REV |
| POP06 | 16beat Pop1 | 107 | 808 |
| POP07 | 16beat Pop2 | 78 | STANDARD |
| POP08 | Brit Pop1 | 83 | ROOM ROCK |
| POP09 | Brit Pop2 | 140 | STD LATIN |
| POP10 | 24Beat Pop | 98 | STD JAZZ |
| POP11 | Synth Pop | 110 | 808 |
| POP12 | Dance Pop1 | 120 | POWER R&B |
| POP13 | Dance Pop2 | 132 | POWER R&B |
| POP14 | Shuffle Pop | 125 | STD JAZZ |
| POP15 | 80s British Pop | 100 | STD LATIN |
| RNB01 | JB Funk | 140 | ROOM R&B |
| RNB02 | Funk2 | 80 | POWER R&B |
| RNB03 | Motown | 97 | ROOM R&B |
| RNB04 | Soul | 90 | ROOM R&B |
| RNB05 | 90s Blues | 105 | STD LATIN |
| RNB06 | 6/8 R&B | 140 | STD JAZZ |
| RNB07 | Blues Shuffle | 140 | STD LATIN |
| RNB08 | Dance Classic | 30 | STD DISCO |
| RNB09 | R&B 1 | 80 | 808 CHORUS |
| RNB10 | R&B 2 | 86 | STD HI PITCH |
| RNB11 | R&B 3 | 75 | STD DEEP REV |
| RNB12 | R&B 4 | 118 | POWER R&B |
| Style | Description | TEMPO | Kit de batterie |
| RNB13 | R&B 5 | 90 | 808 |
| RNB14 | R&B 6 | 102 | POWER R&B |
| RNB15 | R&B 7 | 95 | STD LATIN |
| RNB16 | R&B 8 | 132 | STANDARD |
| RNB17 | R&B 9 | 110 | STD LATIN |
| RNB18 | R&B 10 | 105 | STANDARD |
| RNB19 | R&B 11 | 115 | STD LATIN |
| RNB20 | R&B 12 | 130 | ROOM ROCK |
| CNT01 | Country Pop1 | 120 | STANDARD |
| CNT02 | Country Pop2 | 85 | POWER R&B |
| CNT03 | C&W | 108 | STANDARD |
| CNT04 | C&W Folk | 120 | BRUSH |
| CNT05 | C&W Ballad | 140 | BRUSH JAZZ |
| CNT06 | C&W Waltz | 104 | BRUSH |
| CNT07 | Bluegrass | 160 | BRUSH JAZZ |
| CNT08 | Cajun Rock | 166 | STD DRY |
| CNT09 | Trad | 130 | STD LATIN |
| CNT10 | Dixie | 160 | BRUSH JAZZ |
| DAN01 | Techno1 | 135 | 808 |
| DAN02 | Techno2 | 125 | TECHNO |
| DAN03 | Drum'n'Bass1 | 165 | STD JUNGLE |
| DAN04 | Drum'n'Bass2 | 165 | POWER R&B |
| DAN05 | House1 | 116 | 808 CHORUS |
| DAN06 | House2 | 135 | ELECTRO |
| DAN07 | House3 | 155 | 808 |
| DAN08 | Disco | 112 | STD DISCO |
| DAN09 | HipHop1 | 96 | POWER R&B |
| DAN10 | HipHop2 | 95 | POWER R&B |
| DAN11 | HipHop3 | 98 | STD LO-FI |
| DAN12 | HipHop4 | 100 | POWER R&B |
| DAN13 | HipHop5 | 85 | POWER R&B |
| DAN14 | Digital Rock1 | 110 | POWER R&B |
| DAN15 | Bigbeat | 120 | POWER R&B |
| JAZ01 | Combo Jazz1 | 100 | BRUSH JAZZ |
| JAZ02 | Combo Jazz2 | 124 | BRUSH JAZZ |
| JAZ03 | Combo Jazz3 | 120 | STD JAZZ |
| JAZ04 | Combo Jazz4 | 60 | BRUSH |
| JAZ05 | Cool Jazz | 120 | STD LO-FI |
| JAZ06 | Soul Jazz | 160 | STD JAZZ |
| JAZ07 | Swing Jazz1 | 105 | STD JAZZ |
| JAZ08 | Swing Jazz2 | 135 | STD JAZZ |
| JAZ09 | Latin Jazz | 130 | STD JAZZ |
| JAZ10 | Fast Be-bop | 130 | STD JAZZ |
| JAZ11 | Jazz Waltz (6/8) | 168 | STD DISCO |
| JAZ12 | Big Band | 128 | STD LO-FI |
| JAZ13 | JAZZ 4/5 | 168 | STD DISCO |
| JAZ14 | Acid Jazz1 | 98 | STD LATIN |
| JAZ15 | Dixie Jazz | 120 | STD JAZZ |
| FSN01 | FUSION 1 | 116 | STANDARD |
| FSN02 | FUSION 2 | 123 | STD LATIN |
| FSN03 | FUSION 3 | 116 | ROOM ROCK |
| FSN04 | FUSION 4 | 125 | ROOM CHORUS |
| FSN05 | FUSION 5 | 150 | STD JAZZ |
| FSN06 | FUSION 6 | 140 | STD LATIN |
| FSN07 | FUSION 7 | 140 | STD JAZZ |
| FSN08 | FUSION 8 | 110 | STD LATIN |
| FSN09 | FUSION 9 | 86 | STD LATIN |
| FSN10 | FUSION 10 | 135 | STD LATIN |
| FSN11 | FUSION 11 | 120 | STD LATIN |
| FSN12 | FUSION 12 | 145 | STD LATIN |
| FSN13 | FUSION 13 | 120 | STD LATIN |
| FSN14 | FUSION 14 | 137 | POWER R&B |
| FSN15 | FUSION 15 | 85 | STD LATIN |
| LTN01 | Latin Pop1 | 120 | ELECTRO |
| LTN02 | Latin Pop2 | 110 | STD LATIN |
| LTN03 | Latin Pop3 | 115 | POWER R&B |
| LTN04 | Latin Pop4 | 100 | STD LATIN |
| LTN05 | Latin Pop5 | 180 | STD LATIN |
| LTN06 | Salsa1 | 100 | STD LATIN |
| LTN07 | Salsa2 | 150 | STD LATIN |
| LTN08 | Samba1 | 107 | STD LO-FI |
| LTN09 | Samba2 | 120 | STD LATIN |
| LTN10 | Bossa1 | 150 | STD JAZZ |
| Style | Description | TEMPO | Kit de batterie |
| LTN11 | Bossa2 | 165 | ELECTRO |
| LTN12 | Mambo | 95 | STD LATIN |
| LTN13 | Cha Cha | 120 | STD LATIN |
| LTN14 | Rumba | 110 | STD DEEP REV |
| LTN15 | Caribbean1 | 114 | ROOM CHORUS |
| LTN16 | Caribbean2 | 120 | ELECTRO |
| LTN17 | Merengue | 140 | ELECTRO |
| LTN18 | Songo | 100 | STD LATIN |
| LTN19 | Bolero | 75 | STD DEEP REV |
| LTN20 | Cumbia | 130 | STD LATIN |
| OTH01 | Reggae1 | 140 | STD LATIN |
| OTH02 | Reggae2 | 76 | ROOM CHORUS |
| OTH03 | Reggae3 | 88 | 808 CHORUS |
| OTH04 | Reggae4 | 70 | STD LATIN |
| OTH05 | Reggae5 | 77 | 808 CHORUS |
| OTH06 | Ska1 | 120 | STD LATIN |
| OTH07 | Ska2 | 150 | STD LATIN |
| OTH08 | Polka | 110 | STD JAZZ |
| OTH09 | Afro | 110 | STD DEEP REV |
| OTH10 | March | 120 | STANDARD |
| OTH11 | Tango | 125 | STD LATIN |
| OTH12 | Cajun | 100 | STANDARD |
| OTH13 | African Pops | 90 | ELECTRO |
| OTH14 | Foxtrot | 120 | STD LATIN |
| OTH15 | Hawaiian | 105 | BRUSH |
Kits de batterie
| Nom affché | Description |
| STANDARD | Kit de batterie standard d'emploi général |
| STD HI PITCH | Kit de batterie avec caisse claire accordée plus haut |
| STD LO-FI | Kit de batterie filtré pour donner un effet basse fidélité |
| STD LATIN | Kit ajusté pour bien fonctionner avec des percussions latino-américaines |
| STD JAZZ | Kit jazz |
| STD DISCO | Un kit avec charleston aiguë |
| STD DEEP REV | Kit standard avec ajust d'une reverb appréciable |
| STD JUNGLE | Un kit "low-fi" (basse fidélité) |
| STD DRY | Un kit "sec", sans effets |
| ROOM R&B | Un kit avec ambiance "Room" et son de caisse claire type R&B |
| ROOM CHORUS | Un kit rock avec ajust d'effet chorus |
| ROOM ROCK | Kit dynamique 1 |
| POWER R&B | Kit dynamique 2 |
| POWER WET | Kit dynamique avec reverb |
| ELECTR | Kit électrique Electro & Trance 1 |
| TECHNO | Kit électrique Electro & Trance 2 |
| 808 | Boîte à rythmes analogue 1 |
| 808 CHORUS | Boîte à rythmes analogue 2 |
| BRUSH JAZZ | Kit balais 1 |
| BRUSH | Kit balais 2 |
Ci-dessous se trouve une liste des messages d'erreur qui peuvent être affichés par le 2488, avec une note sur leurs causes possibles et les actions à mener alors.
Dans les messages, les touches à presser sont indiquées entre crochets ([ENTER] ou [NO]) et les éléments de menu en majuscules (DELETE UNUSED).
| N° | Message | Signification | Action |
| 1 | Cannot do this when not stopped. Stop the transport. Press [EXIT]. | Le disque dur est utilisé pour la lecture ou l'enregistrement, aussi l'action可以选择 ne peut être complie. | Pressez EXIT, stoppez le transport et ré-essayez l'opération. |
| 2 | Cannot find digital input. Check your system set-up Press [EXIT]. | Le mode d'entrée audio numérique a été sélectionné, mais le 2488 ne peut pas détecter d'entrée audio numérique valable. | Pressez EXIT et vérifie la connexion numérique. Si la connexion est bonne, il est possible que le signal soit du mauvais type. Le 2488 attend un signal au format S/PDIF (IEC60958 grand public) à 44.1kHz. Il ne peut pas accepter de formats audio compressés, etc. |
| 3 | Can't duplicate to the same track as the source. Press [EXIT] | Pendant l'édition de piste, vous avez sélectionné la même piste à la fois comme source et destination d'une procédure de duplication. | Pressez EXIT et sélectionnez une autre piste source ou de destination selon ce qui est approprié. |
| 4 | Can't insert at this position. Choose another insert point. Press [EXIT]. | Pendant l'arrangement de patterns, il a été tenté d'insérer plus de 99 patterns dans un morceau ou d'insérer un pattern en un point où cela n'était pas possible (dans la sélection source). | Pressez EXIT, et réduiseze le nombre de patterns dans le morceau ou sélectionnez un autre point d'insertion du pattern. |
| 5 | Digital input is selected. Cannot do this operation now. Press EXIT. | Comme l'entrée audio numérique est sélectionnée, les fonctions suivantes ne peuvent s'effectuer: fonctions tuner, pitch et SSA, fonctionnement en esclave MTC, fonctions log et trim, opérations de CD audio. | Pressez EXIT et désactivez l'entrée numérique (la section MIXER du menu PREFERENCES) avant d'effectuer l'opération ayant produit ce message. |
| 6 | Disc is already blank. Can't erase it. Press [EXIT]. | L'effacement d'un disque (CD-RW) déjà vierge a été démandé. | Pressez EXIT et replaceze le disque si nécessaire. |
| 7 | Disc is blank. Can't finalize this disc. Press [EXIT]. | La finalisation d'un disque vierge (CD-R ou CD-RW) a été demandée. | Pressez EXIT et replaceze le disque si nécessaire. |
| 8 | File too big to import. Choose another file for import. Press [EXIT]. | Le fichier WAV ou SMF sélectionné ne peut pas être importé dans le morceau actuel car il n'y a pas suffisamment d'espace disque dans la partition. | Pressez EXIT et suprimez un morceau (SONG -> DELETE) pour libérer de l'espace sur la partition (notez que cela ne peut pas être annulé). |
| 9 | File too big to export. Choose another file for export. Press [EXIT]. | Les données sélectionnées pour l'exportation dans la partition FAT sont trop volumineuses (il n'y a pas suffisamment d'espace sur la partition FAT). | Pressez EXIT, utilisez la fonction USB OPEN pour gérer les fichiers (déplacer ou supprimer ceux non désirés) sur la partition FAT depuis un ordinateur et ré-essayez. Sinon, s'il n'y a pas de donné à conserver sur la partition FAT, utilisez le 2488 pour reformater la partition FAT (toutes les données de celle-ci seront irremédiablement perdues). La taille de la partition FAT est fixée à 4 Go. |
| 10 | Import file not found. Use USB OPEN to import file. Press [EXIT]. | Le fichier sélectionné (fichier de sauvegarde, fichier WAV pour importation ou SMF) n'est pas disponible. | Pressez EXIT, utilisez la fonction USB OPEN pour transférer le fichier approprié dans la partition FAT et ré-essayez l'importation. |
| 11 | Invalid Fs rate detected. Check your system set-up Press [EXIT]. | Le mode d'entrée audio numérique a été sélectionné, mais le 2488 a détecté une mauvaise fréquence d'échantillonnage (FS) pour l'audio numérique entrant devant être utilisé. | Pressez EXIT et vérifie la source audio numérique. La sortie doit se faire en 44.1kHz (notez que certains lecteurs produits du 48kHz). Une unité à vitesse variable (contrôle de hauteur) peut avoir sa fonction Varispeed activée, modifient ainsi la fréquence d'échantillonnage par rapport à 44.1kHz. |
| 12 | Master track is too short. Use PRE-MASTERING to correct it. Press [EXIT]. | La piste master est trop courte et ne peut donc être vérifié. | Pressez EXIT, déterminez à nouveau le point OUT au moins 4 secondes après le point 0, puis utilisez l'objet de menu PRE-MASTERING pour le contrôle. |
| 13 | MTC slave mode selected. Cannot do this operation now. Press [EXIT]. | Comme l'unité est actuellément asservie au time code MIDI externe, l'opération sélectionnée ne peut s'effectuer. Les opérations impossibles en mode esclave MTC sont: contrôle de la hauteur et SSA, lecture répetitive, opération de punch automatique, jog et trim ainsi que lecture de CD audio et entrée audio numérique. | Pressez EXIT et utilisez le système de menu (SYNC/MIDI->SYNC) pour sélectionner la synchronisation interne ou INTERNAL. |
| 14 | No file for import has been found. Change CD [YES], else press [NO] | Aucun fichier WAV pour l'importation n'a été trouvez sur le CD charge. | Pressez YES pour changer de disque (utilisez un disque au format ISO9660 qui contient des données audio à une fréquence d'échantillonnage de 44.1kHz au format WAV) ou NO pour annuler l'opération. |
| 15 | No free hard disk space, Use DELETE UNUSED to make space. Press [EXIT]. | Le disque dur est plein et l'opération actuelle a échoué car il lui faut de l'espace sur le disque dur. | Pressez EXIT et utilisez une des opérations du menu SONG telle que DELETE UNUSED ou ERASE pour libérer de l'espace (ces opérations ne peuvent pas été annulées). |
| 16 | No LAST REC point. Use IN-OUT instead. Press [EXIT]. | Impossible d'utiliser le dernier point d'enregistrement pour des opérations de punch automatique, car aucen enregistrement n'a encore été fait. | Pressez EXIT et réglez les points IN et OUT comme positions de punch. Utilisez la touche RHSL pour affiner ces points si nécessaires, en régétant les prises sans enregistrer. |
| 17 | No locate markers have been set. Use INSERT MARK. Press [EXIT]. | Comme il n'y a pas de marqueur de localisation actuellesment déterminé, une demande de localisation ne peut être satisfaite. | Pressez EXIT, et utilisez la touche INSERT ou SET LOC depuis l'écran de départ pour ajouter des marqueurs de localisation aux positions appropriées. |
| 18 | No master track found. Use PRE-MASTERING to create one. Press [EXIT]. | Il n'y a pas de piste master disponible pour faire un CD audio. | Pressez EXIT, puis utilisez l'élement de menu PRE-MASTERING pour créé la piste master. |
| 19 | No MIDI player selected. Use MIDI PLAYER to select. Press [EXIT]. | La lecture de la piste MIDI a été demandée alors que le mode MIDI PLAYER était régèle sur OFF. | Pressez EXIT, et utilisez le système de menu pour sélectionner soit SMF soit PATTERN comme mode MIDI PLAYER, selon les besoin. |
| 20 | No tracks have been armed. Arm at least one track. Press [EXIT]. | Avant une procédure d'insertion automatique ou "auto-punch", vousdezavoir armé au moins une piste. | Pressez EXIT et pressez la touche REC d'au moins une piste sur laquelle vous enregistrrez (une fois une piste armée en auto-punch, le statut d'armement de la piste ne peut pas'être changé). |
| 21 | Non-linear audio detected. Check your system set-up Press [EXIT]. | Le mode d'entrée audio numérique a été sélectionné, mais le 2488 a détecté un mauvais format de données dans l'audio numérique entrant et devant être utilisé. | Pressez EXIT et vérifie la source audio numérique. Le 2488 attend un signal au format S/PDIF (IEC60958 grand public) à 44.1kHz. Il ne peut pas accepter de formats audio compressés, etc. |
| 22 | Not enough free disk space. Use DELETE UNUSED to make space. Press [EXIT]. | La copie d'un morceau a échoué car il n'y a pas suffisamment d'espace sur la partition sélectionnée ou visée. | Pressez EXIT et utilisez une des opérations du menu SONG telle que DELETE UNUSED ou ERASE pour libérer de l'espace (ces opérations ne peuvent pas'être annulées). |
| 23 | Not enough free memory. Use DELETE UNUSED to free memory. Press [EXIT]. | Quelquefois, après des opérations repétées, la mémoire interne du 2488 se suture et l'enregistrement etc, n'est pas possible. | Pressez EXIT. Utilisez l'élement de menu DELETE UNUSED du menu SONG. En plus de supprimer les données de morceau inutilisées, cette action libre aussi de la mémoire et l'enregistrement peut se poursuivre. Rappelez-vous que cette opération ne peut pas'être annulée. |
| 24 | Not enough room on CD for burn. Use another CD [YES] or cancel [NO]. | Trop de données ont été sélectionnées pour tener dans le CD actuellément chargeé. | Pressez YES pour changer de CD ou NO pour annuler l'opération en cours. Utilisez un disque de plus grande capacité pour graver une piste master ou exporter des données, ou un de capacité égale à celle du disque actuel en cas de copie de sauvégarde. |
| 25 | Not enough room on hard disk for this operation. Press [EXIT]. | Plus assez d'espace sur le disque dur pour créé le fichier image nécessaire à la création d'un CD. | Pressez EXIT et libéréz de l'espace en supprimant des morceaux, etc. (SONG ->ERASE), en les sauvégardant si nécessaire (cet opération ne peut pas être annulée). Vous pouvez libérer de l'espace sur une partition autre que la partition actuelle (utilisez la fonction DISK->SELECT) afin de libérer de l'espace pour l'image. |
| 26 | Protected song. Unprotect with SONG PROTECT. Press [EXIT]. | L'enregistrement, l'édition de piste, le titrage, etc., ne peuvent être effectuels lorsque le morceau en cours a été protégé. | Pressez EXIT, et utilisez l'élement de menu PROTECT du menu SONG pour supprimer la protection du morceau avant d'intervenir. |
| 27 | Repeat mode is selected. Cannot do this operation now. Press [EXIT]. | Comme le mode de répétition est sélectionné, les fonctions suivantes ne peuvent s'effectuer: opération de localisation, édition de piste, annulation/restauration, auto-punch, routage rapide,toutes les opérations de menu et l'extinction. | Pressez EXIT et annulez le mode de répétition (touche REPEAT) avant d'effectuer l'opération ayant produit ce message. |
| 28 | SSA mode is selected. Cannot do this operation now. Press EXIT. | Comme le mode SSA est sélectionné, les fonctions suivantes ne peuvent être effectuées: opérations en temps qu'esclave MTC, fonctions jog et trim, enregistrement (y compris auto-punch) et entree numérique. | Pressez EXIT et annulez le mode SSA (touche PITCH/SSA) avant d'effectuer l'opération ayant produit ce message. |
| 29 | Time between IN and OUT is too short. Re-set the points. Press [EXIT]. | Les opérations répétitives de lecture ou d'auto-punch ne peuvent s'effectuer car l'intervalle séparant les marqueurs IN et OUT est trop court. | Pressez EXIT, et re-programmez ou editez les points IN et OUT afin que l'intervalle les séparant soit plus grand, avant de ré-essayer l'opération. |
| 30 | Too many locate markers. Use DELETE MARK to delete some markers. Press [EXIT]. | Plus de 999 marqueurs ont été programmes dans le morceau etaucun autre nouveau marqueur ne peut êtreprogrammé. | Pressez EXIT, et utilisez la touche DELETE depuis l'écran de départ pour supprimer certains marqueurs inutiles. |
| 31 | Too many songs to continue with this operation. Press [ENTER]. | La copie d'un morceau a échoué car il y a déjà trop de morceaux dans la partition sélectionnée ou visée. | Pressez ENTER. Sauvegardez tous les morceaux que vous désirez conserver. Puis utiliser l'élement de menu ERASE dans le menu SONG pour effacer les morceaux inutiles ou ceux que vous avez sauvégardés avant d'effectuer la copie de morceau (la suppression de morceau ne peut être annulée). |
| 32 | Too many songs.Use SONG ERASEto delete songsyou don't need.Press [EXIT]. | Il y a trop de morceaux stockés sur lapartition actuelle (la limite est de 250morceaux sur un partition) pour qu'unnouveau morceau soit créé, ou qu'unmorceau ayant été sauvégardé soit restauré. | Pressez EXIT. Sauvegardez tous lesmorceaux que vous désirez conserver. Puisutilisiez l'élement de menu ERASE dans lemenu SONG pour effacer les morceauxinutiles ou ceux que vous ave sauvégardésavant d'effectuer la copie de morceau (lasuppression de morceau ne peut êtreannulée). Sinon, utilisez DISK -> SELECT pour sélectionner une autre partition. |
| 33 | Too many takes.Can't continuerecordingPress [EXIT]. | La procédure auto-punch répétitive ne peutpas se poursuivre car plus de 99 prises ontété enregistrées. | Pressez EXIT, stoppez l'enregistrement etseLECTIONnez la prise désirée dans la liste.PresseZ ENTER et pressez AUTOPUNCH à nouveau, en scélectionnant unmode autres que LAST TAKE LOAD. Les prisesenregistrées avant cela ne peuvent pas'êtrerestaurées, aussi la première scélection doitêtre soignement faite! |
| 34 | Track alreadywritten to discso only 1 songcan be written.Press [EXIT]. | Comme au moins une piste est déjà présente sur le disque, il n'est pas possible de graverplus d'une piste à la fois. Pour graverplusieurs pistes à la fois (Disc At Once), youdevez partir d'un disque vierge. | Pressez EXIT et remplacez le disque sinéCESSaire. |
| 35 | Track is tooshort. Chooseand set anotherOUT point.Press [EXIT]. | La distance entre le point 0 et le point OUTest trop courte pour le mastering. Une piste de CD doit durer au moins 4 secondes. | Pressez EXIT, et re-programmez le pointOUT au moins 4 secondes après le point 0. |
| 36 | Wrong type ofCD. Check thedisc.Press [EXIT]. | Un type de CD non adapté à cette opérationa été charge dans le lecteur. Cela peut êtredû au fait que:Un CD non inscrutable a été sélectionné pourla gravure,Une tentative de finalisation a été faite surun disque déjà finaliséUne tentative d'effacement a été faite sur undisque autre qu'un CD-RW.Un disque autre qu'un disque de sauvegardea été charge pour une opération derestauturation. | Pressez EXIT et remplacez le disque par letype de disque correct pour l'opération. |
