DP01 FX-CD - Enregistreur multipiste TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur multipiste sur disque dur (Portastudio)
Modèle	DP01 FX-CD
Marque	TASCAM
Pistes d'enregistrement	8 pistes (jusqu'à 2 simultanées)
Fréquence d'échantillonnage	44,1 kHz / 16 bits
Disque dur intégré	40 Go (environ 17 heures d'enregistrement)
Processeur d'effets	Multi-effets (Chorus, Flanger, etc.) et Reverb intégrés
Graveur de CD	Lecteur/Graveur CD-R/RW intégré
Entrées audio	2 x Jack 6,35 mm (ligne/guitare commutable) + 2 x XLR avec alim fantôme 48V
Sorties audio	2 x Cinch (RCA), 1 x Jack casque, 1 x SPDIF optique, 1 x départ d'effet (Jack 6,35 mm)
Égaliseur par piste	Correcteur 2 bandes, PAN, niveau, envoi d'effet
Fonctions d'édition	Copie, déplacement, bouclage, suppression de bruit, ajout de silence, report de pistes
Marqueurs	Jusqu'à 999 marqueurs de repérage par morceau
Connectivité	Port USB 2.0, sortie MIDI (Timecode/Clock), entrée pour pédale Punch In/Out (RC-30P)
Alimentation	Adaptateur secteur 12V / 2,5 A (100-240 V CA)
Consommation électrique	Non spécifiée (estimation raisonnable : environ 20 W)
Dimensions	Non spécifiées (estimation : environ 350 x 250 x 80 mm)
Poids	Non spécifié (estimation : environ 3 kg)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les solvants.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Voir revendeur agréé TASCAM. Pédale RC-30P disponible en option.
Informations générales	Gamme DP01 : DP01 (entrée), DP01 FX (avec effets), DP01 FX/CD (avec effets et graveur CD).

FOIRE AUX QUESTIONS - DP01 FX-CD TASCAM

Combien de pistes puis-je enregistrer simultanément ?

Vous pouvez enregistrer jusqu'à 2 pistes simultanément sur les 8 disponibles.

Quelle est la capacité du disque dur et combien de temps d'enregistrement cela représente-t-il ?

Le disque dur intégré a une capacité de 40 Go, offrant environ 17 heures d'enregistrement en qualité CD 44,1 kHz / 16 bits.

Puis-je importer ou exporter des fichiers audio depuis un ordinateur ?

Oui, via le port USB 2.0 vous pouvez échanger des fichiers WAV avec un ordinateur.

Quels types de connectiques d'entrée sont disponibles ?

Vous disposez de 2 entrées Jack 6,35 mm (une commutable en entrée guitare haute impédance) et de 2 entrées XLR avec alimentation fantôme 48V pour microphones.

Le DP01 FX-CD possède-t-il des effets intégrés ?

Oui, il intègre un processeur multi-effets (Chorus, Flanger, etc.) et un processeur Reverb.

Comment graver mes mixes sur CD ?

L'appareil est équipé d'un graveur de CD-R/RW intégré. Vous pouvez graver vos morceaux directement sur CD.

Quelles sont les fonctions d'édition disponibles ?

Vous pouvez copier, déplacer, boucler, supprimer des bruits, ajouter du silence, et utiliser la fonction report de pistes pour libérer des pistes.

Puis-je utiliser une pédale pour le Punch In/Out ?

Oui, une entrée pour pédale PUNCH IN/OUT (réf. RC-30P) est disponible pour lancer l'enregistrement sans les mains.

Comment synchroniser une boîte à rythme externe ?

Vous pouvez utiliser la sortie MIDI pour envoyer le Timecode ou le Clock MIDI et synchroniser des appareils externes.

Quels sont les accessoires optionnels recommandés ?

La pédale RC-30P pour le contrôle à distance de l'enregistrement est recommandée.

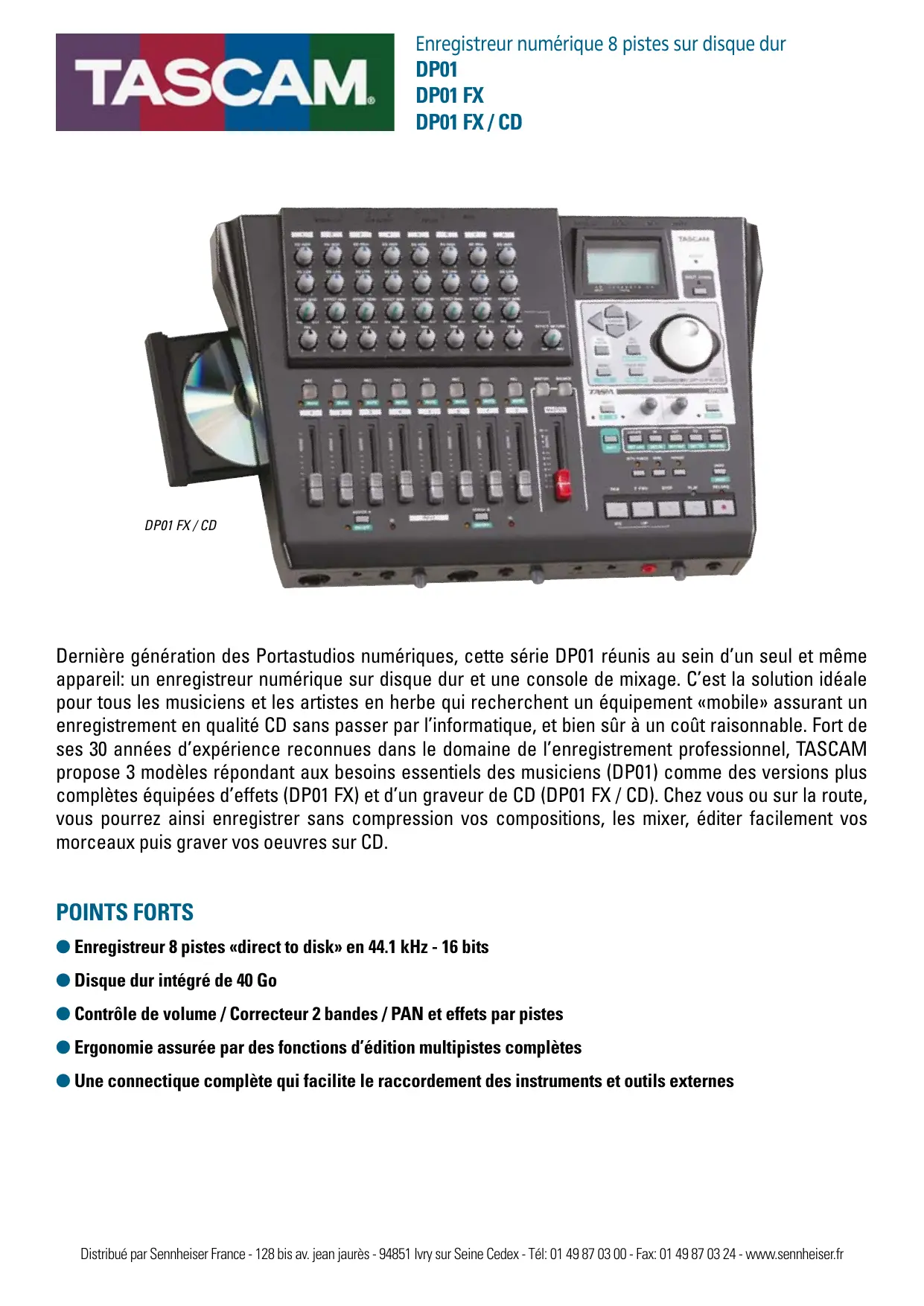

MODE D'EMPLOI DP01 FX-CD TASCAM

Dernière génération des Portastudios numériques, cette série DP01 réunis au sein d'un seul et même appareil: un enregistreur numérique sur disque dur et une console de mixage. C'est la solution idéale pour tous les musiciens et les artistes en herbe qui recherchent un équipement «mobile» assurant un enregistrement en qualité CD sans passer par l'informatique, et bien sûr à un coût raisonnable. Fort de ses 30 années d'expérience reconnues dans le domaine de l'enregistrement professionnel, TASCAM propose 3 modèles répondant aux besoins essentiels des musiciens (DP01) comme des versions plus complètes équipées d'effets (DP01 FX) et d'un graveur de CD (DP01 FX / CD). Chez vous ou sur la route, vous pourrez ainsi enregistrer sans compression vos compositions, les mixer, éditer facilement vos morceaux puis graver vos oeuvres sur CD.

POINTS FORTS

Enregistreur 8 pistes «direct to disk» en 44.1 kHz - 16 bits
- Disque dur intégré de 40 Go
- Contrôle de volume / Correcteur 2 bandes / PAN et effets par pistes
- Ergonomie assurée par des fonctions d'édition multipistes complètes
- Une connectique complète qui facilite le raccordement des instruments et outils externes

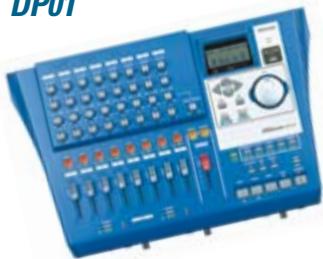

DP01

- Entrées Micro sur XLR avec alim fantôme

- Processeur d'effets : Chrorus / Flanger ...

- Processeur de Reverb

DP01 FX / CD

- Lecteur / Graveur de CD-R/RW

Rec

Enregistrement

Enregistrement de 8 pistes avec une qualité CD non comprimée. ( jusqu'à 2 en simultanée )
Un disque dur de 40 Gigas pour une créativité sans limite : 8 pistes en 44.1 kHz - 16 bits = 17 h 00 d'enregistrement.
Deux entrées Micro / Ligne (Jack), dont une commutable sur guitare : raccorde directement tes microphones, synthés, guitares, boîtes à rythme...
Deux entrées Micro sur XLR avec alimentation fantôme 48V (uniquement DP-01FX et FX/CD).
- Sortie MIDI pour Timecode ou Clock MIDI : synchronise une boîte à rythme ou un séquenceur MIDI avec ta chanson.
- Sortie pour pédale PUNCH IN / OUT (réf RC-30P) : lance ton enregistrement sans lâcher le manche de ta guitare.

Mixage

• Chaque canal dispose d'un réglage de niveau, égaliseur 2 bandes, PAN et envoi d'effet.
  «Multi-effets» et «Reverb » intégrés (uniquement DP-01FX et FX/CD).
  Départ d'effet avec retour stéréo : utilise une boîte d'effets externes pour travailler ton enregistrement..
• Édite tes compos comme sur une station de travail : copie, ajoute, déplace, génère des boucles, supprime les bruits non désirés, efface des séquences, ajoute du silence...
• Fonction « Report des pistes » : 8 pistes c'est trop juste ? Tu peux alors reporter tes pistes sur 2 pistes stéréo et ainsi en libérer 6 vierges.
• Jusqu'à 999 marqueurs de repérage paramétrables par morceau : marque tes séquences, couplets ou débuts de voix...

Exportation

Graveur de CD intégré compatible CD-R / +RW (uniquement DP-01FX/CD) : grave tes mixes sur CD et importe ou exporte des fichiers WAV.
- Port USB 2.0 pour l'échange de données avec un ordinateur
- Sorties analogiques (RCA) et numériques (SPDIF)

Caractéristiques techniques

Entrées et sorties analogiques

Entrées A et B

Impédance d'entrée :

Niveau d'entrée :

Entrées A et B :

Niveau d'entrée :

Retour d'effet

Entrée passe (STEREO MIX) :

Niveau d'entrée :

Sortie ligne :

Niveau de sortie :

Départ d'effet :

Niveau de sortie :

Sortie casque :

Puissance de sortie :

Sortie numérique :

2 x Jack 6,35 mm

10 kOhms / 1 MOhms
(Entrée A en position Guitare)
-10 dBV à +6 dBV
XLR (DP-01FX et DPO1 FX/CD uniquement)
- 8 dBu à + 8dBu
2 x Jacks 6,35 mm - 10 kOhms
2 x Jacks de 6,35 mm - 10 kOhms
-10 dBV à +6 dBV
2 x Cinch - 1 kOhms
-10 dBV à +6 dBV
1 x Jack 6,35 mm - 1 kOhms
-10 dBV à +6 dBV
Jack stéréo 6,35 mm
30 mW + 30 mW (sur 30 ohms)
Optique format SPDIF 1

DP01 FX/CD

Lecteur / Graveur de CD :

Compatible CD-R, CD-RW, (CD-RW high speed supportés)

Données Audio

Gamme de fréquence :

Rapport signal/bruit non étalonné :

85 dB(A)

Distorsion :

(THD) < 0,05%

Alimentation et données diverses

Adaptateur secteur :

100–240 V CA, 50/60 Hz

Tension de sortie :

12 V

Courant de sortie :

2,5 A

Puissance consommée :
