DP01 - Enregistreur multipiste TASCAM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur multipiste numérique
Capacité de stockage	Disque dur 40 Go (17 h d'enregistrement 8 pistes en 44.1 kHz/16 bits)
Nombre de pistes	8 pistes (enregistrement simultané jusqu'à 2)
Résolution audio	44.1 kHz, 16 bits (qualité CD non compressée)
Connectique d'entrée	2 entrées jack 6,35 mm (Mic/Line, une commutable guitare) ; 2 entrées XLR avec alimentation fantôme 48V (modèles DP-01FX et FX/CD)
Connectique de sortie	Sorties ligne RCA, sortie numérique SPDIF optique, sortie casque jack 6,35 mm stéréo, sortie MIDI, sortie pour pédale Punch In/Out
Port USB	USB 2.0 pour échange de données avec un ordinateur
Égalisation	Correcteur 2 bandes par canal (filtre grave/aigu)
Effets intégrés	Multi-effets (Chorus, Flanger, etc.) et Reverb (modèles DP-01FX et FX/CD)
Graveur CD	Lecteur/graveur CD-R/RW intégré (modèle DP-01FX/CD uniquement)
Alimentation	Adaptateur secteur 100-240 V CA, 50/60 Hz, sortie 12 V DC 2,5 A
Fonctions d'édition	Copie, déplacement, insertion, suppression de silence, bouclage, repérage jusqu'à 999 marqueurs par morceau, report de pistes
Informations générales	Marque TASCAM, modèle DP01 (également DP-01FX et DP-01FX/CD)

FOIRE AUX QUESTIONS - DP01 TASCAM

Comment connecter un microphone XLR sur le TASCAM DP01 ?

Utilisez les entrées XLR disponibles sur les modèles DP-01FX et FX/CD. Assurez-vous d'activer l'alimentation fantôme 48V si votre microphone le nécessite.

Combien de pistes puis-je enregistrer simultanément ?

Le DP01 permet d'enregistrer jusqu'à 2 pistes simultanément parmi les 8 disponibles.

Le DP01 peut-il enregistrer en qualité CD ?

Oui, l'enregistrement se fait en 44.1 kHz / 16 bits, soit la qualité audio d'un CD non compressée.

Comment exporter mes morceaux vers un ordinateur ?

Connectez le DP01 à votre ordinateur via le port USB 2.0. Vous pourrez alors transférer des fichiers WAV.

Puis-je utiliser le DP01 sans ordinateur ?

Oui, le DP01 est un enregistreur autonome. Il intègre un disque dur, un mixeur et des fonctions d'édition, sans nécessiter d'ordinateur.

Comment graver un CD audio avec le DP01 ?

Seul le modèle DP-01FX/CD est équipé d'un graveur. Insérez un CD-R/RW et utilisez la fonction de gravure intégrée.

Le DP01 dispose-t-il d'effets intégrés ?

Les modèles DP-01FX et FX/CD incluent des multi-effets (Chorus, Flanger) et une Reverb. Le modèle de base DP01 n'en possède pas.

Puis-je synchroniser une boîte à rythme externe ?

Oui, grâce à la sortie MIDI, vous pouvez synchroniser une boîte à rythme ou un séquenceur via Timecode ou Clock MIDI.

Comment faire un repérage dans une chanson ?

Utilisez la fonction de marqueurs. Vous pouvez placer jusqu'à 999 marqueurs par morceau pour repérer des sections (couplets, refrains, etc.).

Quelle est la capacité de stockage du DP01 ?

Le disque dur intégré de 40 Go permet environ 17 heures d'enregistrement en 8 pistes en qualité CD.

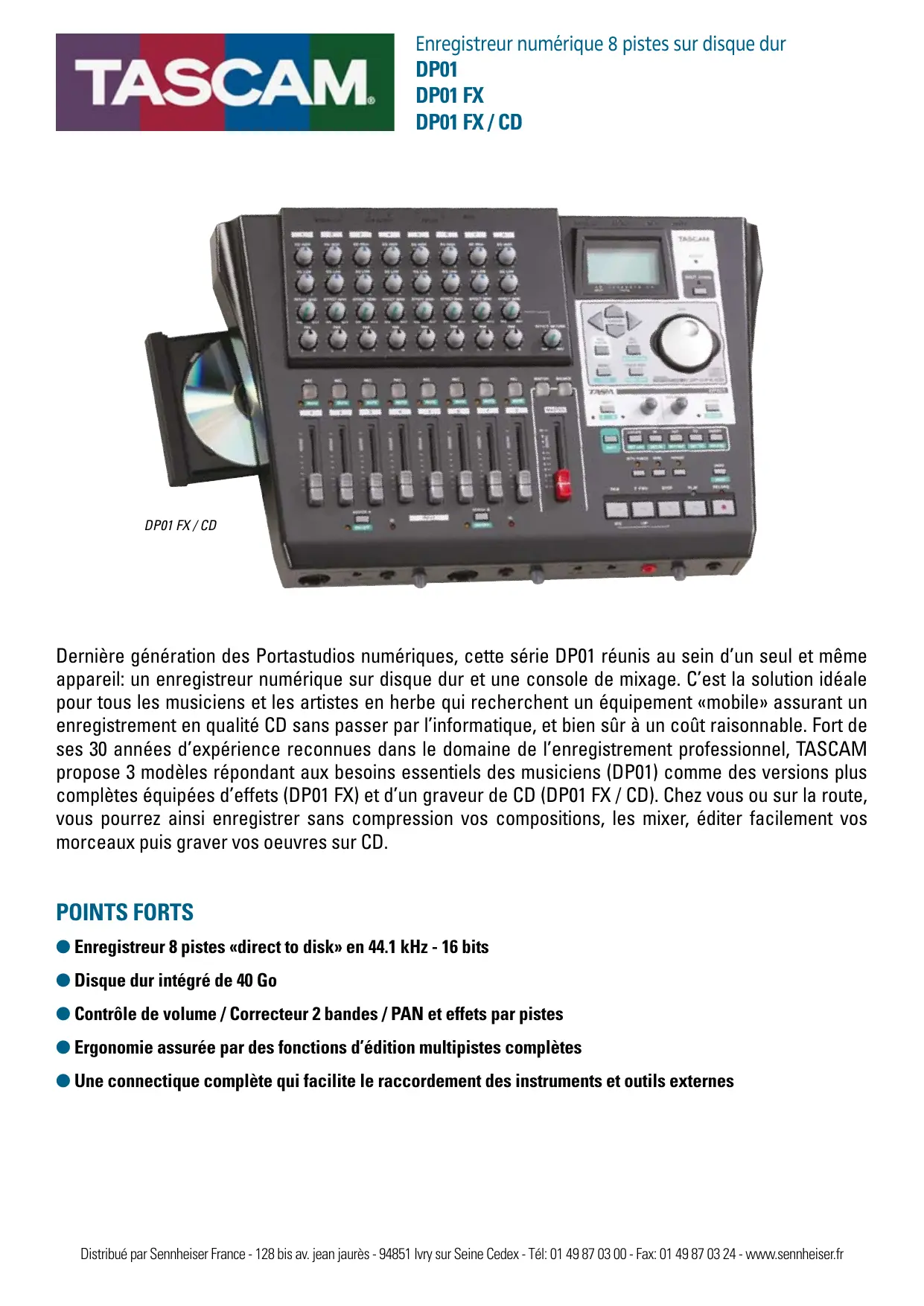

MODE D'EMPLOI DP01 TASCAM

Dernière génération des Portastudios numériques, cette série DP01 réunis au sein d'un seul et même apparéil: un enregistreur numérique sur disque dur et une console de mixage. C'est la solution ideale pour tous les musiciens et les artistes en herbe qui recherchent un équipement «mobile» assurant un enregistrement en qualité CD sans passer par l'informatique, et bien sur à un coût raisonnable. Fort de ses 30 années d'expérience reconnues dans le domaine de l'enregistrement professionnel, TASCAM propose 3 modèles répondant aux besoin essentiels des musiciens (DP01) comme des versions plus complètes équipées d'effets (DP01 FX) et d'un graveur de CD (DP01 FX / CD). Chez vous ou sur la route, vous pourrez ainsi enregistrer sans compression vos compositions, les mixer, éoperator facilement vos morceaux puis graver vos oeuvres sur CD.

POINTS FORTS

• Enregistreur 8 pistes «direct to disk» en 44.1 kHz - 16 bits
  Disque dur intégré de 40 Go
  Contrôle de volume / Correcteur 2 bandes / PAN et effets par pistes
• Ergonomie assurée par des fonctions d'édition multipistes complètes
• Une connectique complète qui facilité le raccordement des instruments et outils externes

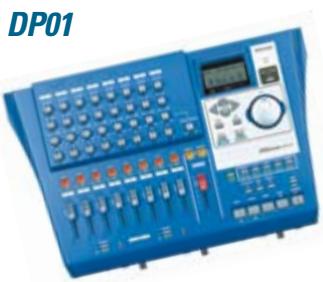

DPO1

• Entrées Micro sur XLR avec alim fantôme

• Proceseur d'effets : Chorus / Flanger ...

• Proceseur de Reverb

DP01 FX/CD

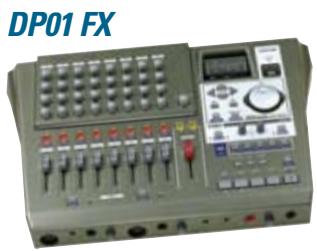

DPO1 FX

• Lecteur / Graveur de CD-R/RW

Rec

Enregistrement

Enregistrement de 8 pistes avec une qualite CD non comprimee. ( jusqu'a 2 en simultanee )
Un disque dur de 40 Gigas pour une créativité sans limite : 8 pistes en 44.1 kHz - 16 bits = 17 h 00 d'enregistrement.
- Deux entrées Micro / Ligne (Jack), dont une commutable sur guitare : raccorde directement tes microphones, synthés, guitares, boîtes à rythme...
- Deux entrées Micro sur XLR avec alimentation fantôme 48V (uniquement DP-01FX et FX/CD).
Sortie MIDI pour Timecode ou Clock MIDI : synchronise une boîte à rythme ou un séquenceur MIDI avec ta chanson.
Sortie pour pédale PUNCH IN / OUT ( ref RC-30P ) : lance ton enregistrement sans lâcher le manche de ta guitare.

Mixage

• Chaque canal dispose d'un réglage de niveau, égaliser 2 bandes, PAN et envoi d'effect.
  «Multi-effets» et «Reverb » intégrés (uniquement DP-01FX et FX/CD).
  Départ d'effet avec retour stéreo : utilise une boîte d'effets externes pour travailler ton enregistrement..
• Édite tes compos comme sur une station de travail : copie, ajoute, déplace, génére des boucles, supprime les bruits non désirés, efface des séquences, ajoute du silence...
  Fonction « Report des pistes » : 8 pistes c'est trop juste ? Tu peux alors reporter tes pistes sur 2 pistes stéreo et ainsi en libreter 6 vierges.
  Jusqu'at 999 marqueurs de repereage parametrables par morceau : marque tes sseqences, couplets ou debuts de voix...

Exportation

Graveur de CD intégré compatible CD-R / +RW (uniquement DP-01FX/CD): grave tes mixs sur CD et imports ou exports des fichiers WAV.
- Port USB 2.0 pour l'échange de données avec un ordinateur
- Sorties analogiques (RCA) et numériques (SPDIF)

\section*{Caracteristiques techniques}

Entrées et sorties analogiques

Entrées A et B

Impédance d'entrée :

Niveau d'entrée :

Entrées A et B :

Niveau d'entrée :

Retour d'effet

Entree salle (STEREO MIX):

Niveau d'entrée :

Sortie ligne :

Niveau desorting:

Départ d'effet :

Niveau desorting:

Sortie casque:

Puissance de sortie :

Sortienumérique：

2 x Jack 6,35 mm

10 kOhms / 1 MOhms

(Entree A en position Guitare )

-10 dBV à +6 dBV

XLR (DP-01FX et DPO1 FX/CD uniquement)

-8dBuà+8dBu

2 x Jacks 6,35 mm - 10 kOhms

2 x Jacks de 6,35 mm - 10 kOhms

-10 dBV à +6 dBV

2x Cinch-1kOhms

-10 dBV à +6 dBV

1xJack6,35mm-1kOhms

-10 dBV à +6 dBV

Jack stereo 6.35 mm

30mW + 30mW (sur 30 ohms)

Optique format SPDIF 1

DP01 FX/CD

Lecteur / Graveur de CD :

Compatible CD-R, CD-RW,

Gamage de fréquence :

Rapport signal/bruit non étalonné :

Distorsion:

20 Hz - 20 kHz, +1 dB / -3 dB

85dB(A)

(THD) < 0.05%

Alimentation et données diverses

Adaptateur secteur:

Tension de sortie :

Courant de sortie :

Puisance consommée:

100-240VCA,50/60Hz

12V

2.5A
