F3SL - Capteur de sécurité OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de sécurité (barrière immatérielle de type 4)
Marque	OMRON
Modèle	F3SL (déclinaisons de A0351 à A2095 selon hauteur)
Distance de détection	0,3 à 20 m
Pas de faisceaux	22 mm
Nombre de faisceaux	16 à 96 selon modèle
Hauteur de protection	351 à 2095 mm selon modèle
Alimentation	24 V c.c. ±20 %, ondulation 5 %
Consommation émetteur	285 mA max
Consommation récepteur	1,4 A max (charge incluse)
Sorties de contrôle	2 sorties transistor PNP, 500 mA chacune, Light-ON
Sortie auxiliaire	1 sortie PNP, 100 mA
Temps de réponse	20 à 35 ms selon modèle
Température de fonctionnement	0 à 55 °C
Indice de protection	IP65
Matériau du boîtier	Aluminium
Poids (emballé)	11 kg max
Fonctions de sécurité	Verrouillage démarrage/redémarrage, masquage fixe et flottant, surveillance EDM
Accessoires fournis	Tige de test, supports de montage, résistances de test (1 kΩ), protection surtension
Normes	IEC/EN 61496-1 Type 4, IEC 61496-2 AOPD Type 4

FOIRE AUX QUESTIONS - F3SL OMRON

Quelle est la distance de détection maximale du F3SL ?

La distance de détention maximale est de 20 mètres pour tous les modèles de la série F3SL.

Comment configurer le masquage flottant ?

Le masquage flottant se configure via l'interrupteur DIP situé sur le récepteur. Il désactive 1 ou 2 faisceaux non spécifiques pour permettre le passage d'objets. Consultez le manuel pour le réglage précis.

Comment raccorder le câble de surveillance MPCE ?

Branchez le câble de surveillance MPCE (rose) au contact b du relais externe (50 mA, 24 V c.c.). Si non utilisé, court-circuitez-le à l'alimentation 0 V.

Que faire si le capteur ne fonctionne pas après mise sous tension ?

Vérifiez d'abord l'alimentation 24 V c.c. et les connexions. Assurez-vous que les sorties de contrôle sont connectées à une charge (résistances de test fournies). Si le défaut persiste, effectuez un autodiagnostic en suivant la procédure de la notice.

Comment nettoyer le capteur F3SL ?

Nettoyez les faces avant de l'émetteur et du récepteur avec un chiffon doux et sec. Évitez les solvants. Vérifiez régulièrement que les fenêtres optiques ne sont pas obstruées.

Quels accessoires sont disponibles pour le F3SL ?

Les accessoires incluent des câbles spéciaux de 10, 15 ou 30 m (pour émetteur et récepteur), des miroirs de réflexion en verre de différentes tailles, et des unités de relais de sécurité comme les séries G9SA, G9SB ou G9SX.

Comment installer correctement le capteur ?

Fixez l'émetteur et le récepteur en regard, alignés optiquement, à une distance de 0,3 à 20 m. Utilisez les supports de montage fournis. Respectez les angles d'ouverture de ±2,5° maximum. Coupez l'alimentation avant le raccordement.

À quoi sert la fonction de verrouillage au démarrage ?

Cette fonction empêche le redémarrage automatique des sorties après une coupure de faisceau. Elle nécessite une réinitialisation manuelle via un interrupteur de démarrage (contact NF) pour relancer la machine.

Comment tester le capteur après installation ?

Utilisez la tige de test fournie pour interrompre les faisceaux. Vérifiez que les sorties de contrôle passent à OFF et que le voyant correspondant s'allume. Effectuez ce test régulièrement selon la réglementation.

Quelles sont les précautions de sécurité à respecter ?

Respectez les normes IEC/EN 61496. Utilisez des relais de sécurité à contacts liés (G7SA recommandé) pour les MPCE. Ne court-circuitez pas les sorties de contrôle sans résistance de charge. Débranchez toujours l'alimentation avant toute intervention.

MODE D'EMPLOI F3SL OMRON

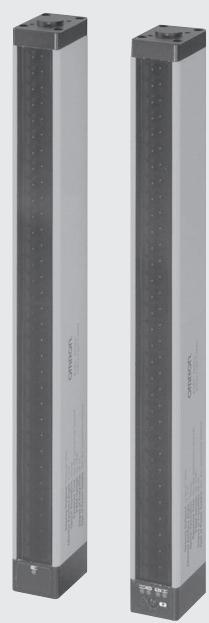

F3SL

Distance de détention de 20 m. Barrière immatérielle de sécurité (de type 4) idéale pour la détention de personnes sur des machines de grande taille et lignes de voyage.

Caractéristiques

• Conforme aux normes IEC, EN et les normes en vigueur en Amérique du Nord. Certifications CE par TÜV pour les directives sur les machines. Peut être utilisé conformément à la réglementation OSHA pour la protection du personnel en Amérique du Nord.
• Contrôleur non nécessaire. La détection de personnes est possible en utilisant le capteur uniquement.
• Inclut la fonction « Verrouillage au démarriage / redémarrage » pour prévenir la réinitialisation automatique des sorties.
• Inclut les fonctions de masquage flottant (désactive 1 ou 2 faisceaux non spécifiques) et de masquage fixe (désactive des faisceaux spécifiques).
• EDM (External Device Monitor, surveillance de périhérique externe) intégrée. Surveillance des périhériques externes possible sans contrôle.

Informations pour commander

Capteurs Rayon infrarouge

Type de capteur	Forme	Distance de détention				Mode de fonction-nement	Largeur de détention(mm)	Référence
Barrage			0,3 à 20 m		Light-ON	351	F3SL-A0351P30
						523	F3SL-A0523P30
						700	F3SL-A0700P30
						871	F3SL-A0871P30
						1 046	F3SL-A1046P30
						1 219	F3SL-A1219P30
						1 394	F3SL-A1394P30
						1 570	F3SL-A1570P30
						1 746	F3SL-A1746P30
						1 920	F3SL-A1920P30
						2 095	F3SL-A2095P30

Accessoires (à commander séparément)

Câble spécial (en commander un pour l'émetteur et un pour le récepteur)

Longueur de cable	Caracteristi-ques	Référence
		Pour émetteur	Pour récepteur
10 m	Connecteur	F39-JL10A-L	F39-JL10A-D
15 m		F39-JL15A-L	F39-JL15A-D
30 m		F39-JL30A-L	F39-JL30A-D

Miroir de réflexion (atténuation de 15% de la distance de détection)

Matériau du miroir	Lar-geur (mm)	Epaisseur (mm)	Lon-gueur (mm)	Référence
Miroir en verre	125	31	460	F39-MDG460
			607	F39-MDG0607
			750	F39-MDG0750
			907	F39-MDG0907
			1 057	F39-MDG1057
			1 357	F39-MDG1357
			1 500	F39-MDG1500
			1 657	F39-MDG1657
			1 807	F39-MDG1807

Remarque : D'autres tailles sont disponibles sur demande.

Unités de relais de sécurité

Nous vous conseillons d'utiliser les unités de relais de sécurité G9SA ou G9SB pour le contrôle.

Présentation	Sortie	Référence
	Série d'unités de relais de sécurité extensi- bles jusqu'à 8 sorties. Les délays pour la catégorie d'accreté 1 sont applicables (cf. page G-113).	Série G9SA
	Unité de relais de sécurité compacte (17,5 mm et 22,5 mm). Jusqu'à 3 sorties de relais de sécurité. (cf. page G-127).	Série G9SB
	Unité de relais de sécurité flexible et exten- sible avec sorties statiques	Série G9SX

Valeurs nominales / performances

Modèle

F3SL-A0351P30

F3SL-A0523P30

F3SL-A0700P30

F3SL-A0871P30

F3SL-A1046P30

F3SL-A1219P30

F3SL-A1394P30

F3SL-A1570P30

F3SL-A1746P30

F3SL-A1920P30

F3SL-A2095P30

Distance de détention

0,3 à 20 m

Distance entre les faisceaux

22 mm

Nombre de fais-ceaux optiques

16

24

32

40

48

56

64

72

80

88

96

Hauteur de protection

351 mm

523 mm

700 mm

871 mm

1 046 mm

1 219 mm

1 394 mm

1 570 mm

1 746 mm

1 920 mm

2 095 mm

Dimensions minimales de l'objet à détector

Objet opaque de 30 mm de dia. min. (dia. de 52 ou 74 mm si utilisation du masquage flottant)

Angle d'ouverture réel

Emetteur / Récepteur : ±2,5° maxi. chacun (conformé à IEC 61496-2 pour une distance de détention de 3 m ou plus)

Source lumineuse (longueur d'onde)

LED infrarouge (850 nm)

Tension d'alimen-tation

24 Vc.c. ±20 %, ondulation (p-p) 5 % incluse

Temps de démar-gage après mise sous tension

3 s max.

Consommation

Emetteur : 285 mA ou moins, récepteur : 1,4 A ou moins (courant de sortie de charge inclus)

Sortie de contrôle

Sorties transistor PNP (x 2), courant de charge 500 mA max. (tension résiduelle 2 V max.) (sauf baisse de tension due à une rallonge de cable), Light ON

Sortie auxiliaire

Mème signal que sortie de contrôle: sorties transistor PNP x 1 sortie (sortie non de sécurité), courant de charge 100 mA max. (voltage résiduel 1 V maxi.) (sauf baisse de tension due à une rallonge de cable)

Circuits de protection

Protection contre les courts-circuits de sortie, protection de la connexion d'alimentation inverse

Fonctions de sécurité

Fonction de verrouillage démarriage / redémarrage (activation par l'interrupteur DIP) · Fonctions de masquage ① Sélection de faisceau (masquage fixe) ② Masquage flottant ③ Pas de masquage (par défaut) Sélectionnez ①, ② ou ③ avec l'interrupteur DIP. Les axes optiques pour le masquage fixe ① se règlent via un bouton d'apprentissage.

Fonctions de diagnostic

· Fonctions d'autodiagnostic à la mise sous tension. · Fonction de surveillance reliais externe (MPCE) (branche le cable d'entrée de surveillance reliais externe au contact b du relais externe, 50 mA 24 Vc.c.)

Temps de réponse ON-OFF

20 ms maxi.

25 ms maxi.

30 ms maxi.

35 ms maxi.

Température ambiente

Fonctionnement / Stockage : 0 °C à 55 °C (sans givrage ni condensation)

Humidité ambiente

Fonctionnement / Stockage : 35 à 95 % (sans condensation)

Résistance aux vibrations

Dysfonctionnement 10 à 50 Hz, amplitude 0,7 mm, 20 balayages chacun dans les directions X, Y et Z

Résistance aux chocs

Dysfonctionnement : 100 m / s², 1 000 fois chacun dans les directions X, Y et Z

Dégré de protection

Norme IEC IP65

Méthode de connexion

Connecteur M12

Poids (emballé)

11 kg max.

Matériau

Boîtier

Aluminium

Accessoires

Tige de test, supports de montage (inf. / sup.), manuel d'utilisation,ince spéciale d'accès au bouton de programmation, résistances de charge de test (1 kΩ, 2 résistances), protection contre les surtensions (2)

Normes en vigueur

IEC (EN) 61496-1 ESPE TYPE 4 "1 IEC61496-2 AOPD TYPE 4 "2

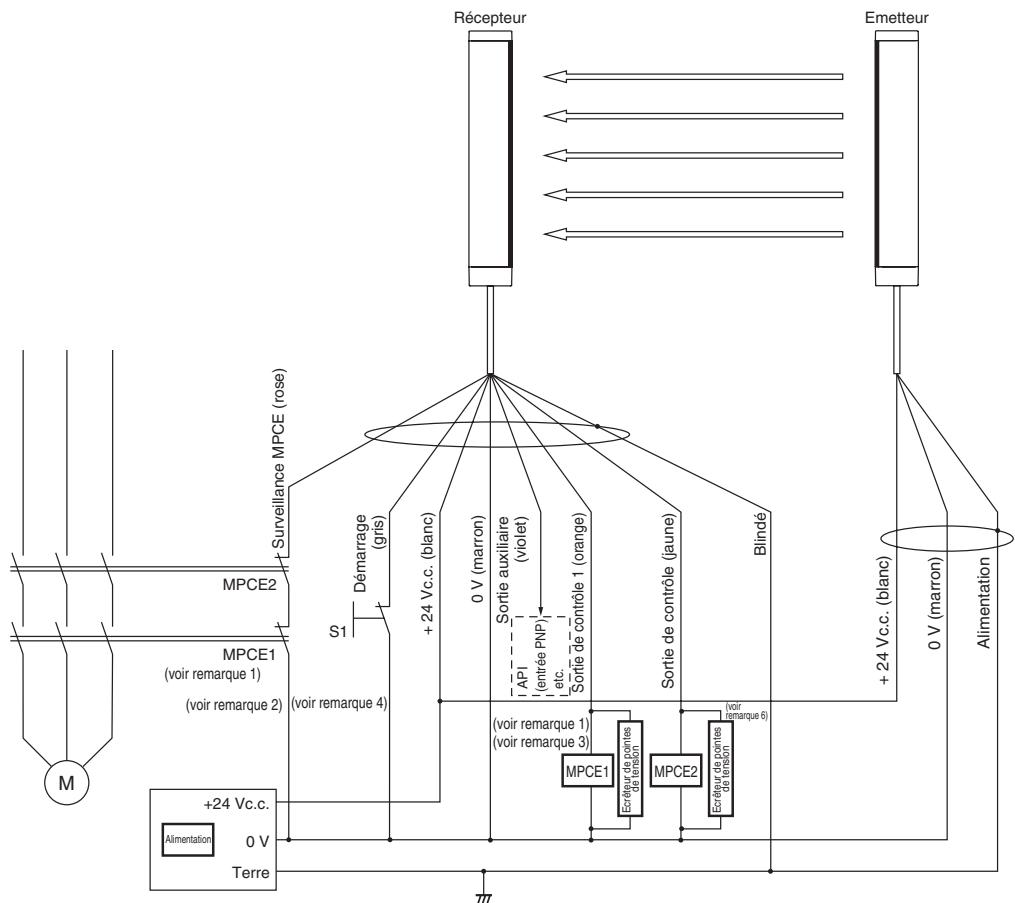

Raccordez le F3SL seulement après avoir coupé toutes les alimentations.

M : unité d'entraînement mécanique avec moteur triphasé

S1: interrupteur de démarrage pour réinitialisation du verrouillage (contact NF)

MPCE1, MPCE2 : contacteurs ou relais de sécurité à contacts liés obligatoires (nous recommandons le G7SA)

Remarque : 1. Veuillez utiliser un relais de sécurité avec contacts liés (G7SA par exemple) pour le MPCE1 et le MPCE2, des relais qui effectuent le contrôle final de la machine.

1. Si vous ne pouvez pas utiliser la fonction de surveillance MPCE, court-circuitez le câble de surveillance MPCE (rose) à l'alimentation 0 V.
2. Si la charge n'est pas branchée aux sorties de contrôle 1 et 2, une erreur apparait et l'appareil ne fonctionne pas correctement. En cas de test lors de l'installation ou à d'autres moments, branchez les résistances 10k fournies aux positions MPCE1 et MPCE2.
3. Si vous avez l'intention d'utiliser le mode de démarrage automatique, court-circuitez le câble de démarrage (gris) à l'alimentation 0 V.
4. Veillez à ne pas vous tromper de couleur lors du raccordement des câbles. Les câbles d'alimentation sont de couleurs différentes (+ 24 Vc. c. : blanc, 0 V : marron).
5. Branchez la protection contre les surtensions (fournie) en parallèle avec MPCE1 et MPCE2.

Méthode de câblage

Connecteur du récepteur

Schéma face avant	N°Broche	Nom du signal	Couleur du cable
		Récepteur
1	Sortie de contrôle 1(OSSD1)	Orange
2	0 V	Marron
3	Blindage	---
4	+ 24 Vc.c.	Blanc
5	Sortie auxiliaire(AUXILIARY)	Violet
6	Surveillance MPCE	Rose
7	Démarriage	Gris
8	Sortie de contrôle 2(OSSD2)	Jaune

Connecteur de l'émetteur

Schéma face avant	N°Broche	Nom du signal	Couleur du câble
		Emetteur
(12)(11)(10)	10	Blindage	---
	11	+ 24 Vc.c.	Blanc
	12	0 V	Marron

Câble spécial (vendu séparément)

Pour émetteur (3 broches)		Pour récepteur (8 broches)		Longueur de cable
F39-JL10A-L	Connec-teur noir	F39-JL10A-D	Connec-teur rouge	10 m
F39-JL15A-L		F39-JL15A-D		15 m
F39-JL30A-L		F39-JL30A-D		30 m

Remarque: Commandez un câble pour l'émetteur et un pour le récepteur.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527

Cat. No. E15E-FR-01
