F3C-AA42 - Capteur photoélectrique OMRON - Notice d'utilisation et mode d'emploi gratuit

Marque	OMRON
Modèle	F3C-AA42
Type de produit	Capteur photoélectrique à suppression d'arrière-plan (BGS)
Tension d'alimentation	10 à 30 V c.c.
Consommation	40 mA max.
Distance de détection (recommandée)	0 à 750 mm (carte grise Kodak 90% réflectivité, 200x200 mm)
Plage de réglage BGS	150 à 900 mm
Type d'émetteur	LED infrarouge (880 nm)
Configuration de sortie	PNP, Dark ON
Temps de réponse	10 ms max.
Degré d'étanchéité	IP54
Température de fonctionnement	-5 °C à +55 °C (sans givrage)
Matériaux du boîtier	Plastique ABS, lentilles en acrylique PMMA
Poids (modèle F3C-AA42-1)	60 g
Poids (modèle F3C-AA42-3J)	180 g
Protection	Courts-circuits de charge, suppression des interférences mutuelles
Entretien	Nettoyer les surfaces optiques avec un chiffon doux
Accessoires fournis	Tournevis de réglage, manuel d'instructions
Accessoires optionnels	Support de montage E39-L40
Informations générales	Capteur photoélectrique pour convoyage, réglage mécanique de la distance

FOIRE AUX QUESTIONS - F3C-AA42 OMRON

Comment régler la distance de détection du capteur F3C-AA42 ?

Utilisez le bouton noir de réglage de la distance (pos. 40) pour régler la suppression d'arrière-plan (BGS) entre 150 et 900 mm. Tournez la molette sans fin à 6 tours dans le sens horaire pour augmenter la distance.

Que faire si le voyant rouge clignote ?

Le clignotement indique une détection instable. Augmentez la sensibilité en tournant le bouton jaune (pos. 60) dans le sens horaire jusqu'à ce que le voyant reste allumé fixe lorsque l'objet est détecté.

Comment connecter plusieurs capteurs F3C-AA42 en série ?

Utilisez le modèle F3C-AA42-3J qui dispose d'une fiche M12 pour le capteur voisin (entrée de contrôle). Vous pouvez connecter jusqu'à 30 détecteurs en série, l'alimentation se faisant via le connecteur M12.

Quelle est la tension d'alimentation requise ?

Le capteur fonctionne sous une tension continue de 10 à 30 V c.c. avec une ondulation maximale de 10 %.

Le capteur peut-il détecter des objets transparents ?

Le capteur utilise une LED infrarouge et est conçu pour des objets réfléchissants. La détection d'objets transparents peut être limitée ; il est recommandé de tester avec l'objet réel.

Comment nettoyer le capteur F3C-AA42 ?

Nettoyez les surfaces optiques avec un chiffon doux et sec. Évitez les solvants agressifs. Aucune autre maintenance n'est nécessaire.

Quelle est la distance de détection maximale ?

La distance de détection recommandée est de 0 à 750 mm pour une carte grise Kodak avec 90% de réflectivité. La plage de réglage BGS va de 150 à 900 mm.

Le capteur est-il étanche à l'eau ?

Le degré d'étanchéité est IP54, ce qui signifie qu'il est protégé contre les projections d'eau, mais ne doit pas être utilisé dans l'eau ou sous la pluie.

Quels sont les accessoires fournis avec le capteur ?

Le capteur est livré avec un tournevis de réglage et un manuel d'instructions. Un support de montage (réf. E39-L40) est disponible en option.

Comment installer le capteur sur un convoyeur ?

Fixez le capteur à l'aide d'un support de montage entre les galets du convoyeur. Inclinez légèrement le boîtier vers l'arrière (2-5°). Suivez les étapes de réglage dans la notice pour optimiser la détection.

MODE D'EMPLOI F3C-AA42 OMRON

Capteur photoélectrique à distance régliable pour applications de convoyage

F3C-AA42-□

• Les influences de l'arrière-plan sont éliminées grâce à un système optique unique permettant de régler la distance de détction.
• Petitereaur noir / blanc.
• Distance de détention régliable de manière mécanique :
• Distance de réglage BGS : 150 – 900 mm
• Distance de détention : 0 – 750 mm
• Petit boîtier concu tout particulièrement pour les applications de voyage (épaissur de 8 mm seulement sur la partie supérieure du boîtier).
  Zone aveugle minime grace a un récepteur supplémentaire.
• Réglage de la sensibilité pour le détecteur lésimal.
• Unité de contrôle de blocage intégrée (F3C-AA42-3J uniquement).

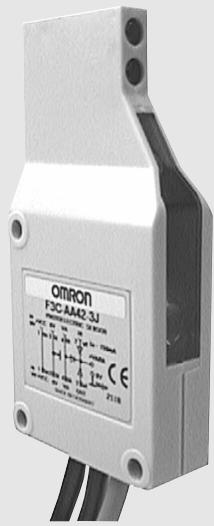

Modèle à suppression d'arrière-plan pour une détction stable

Application

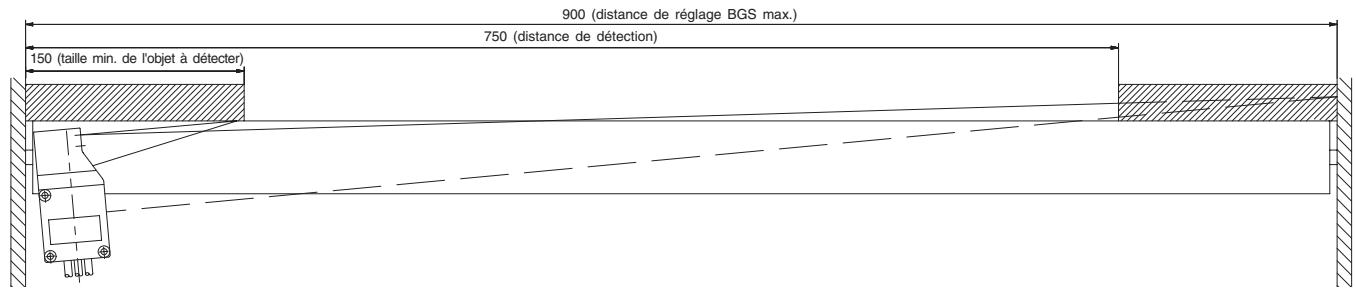

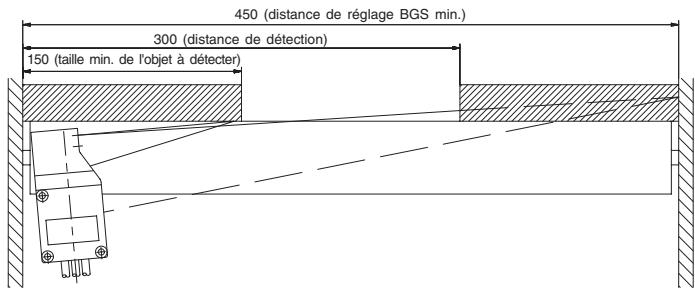

Exemple de caractéristiques de détction (zone de détction) dans une application de convoyage et description du réglage min. et max. de la fonction de suppression d'arrière-plan (BGS).

\section*{Caracteristique}

	F3C-AA42-1	F3C-AA42-3J
LED émetteur	LED infrarouge (longueur d'onde 880 nm)
Réglage de la sensibilité pour BGS	Molette de réglage sans fin à 6 tours
Réglage de la sensibilité pour le détecteur létalréral	Potentiomètre à 1 tour
Plage de réglage typique	0 ... 200 mm (carte grise Kodak / reflectivité 90 %)
Méthode de connexion / longueur de cable	PrécâblésAlimentation (fiche M12) / 30 cm(4 x 0,34 mm2)	PrécâblésAlimentation (fiche M12) / 30 cm(4 x 0,34 mm2)Capteur voisin (fiche M12) / 150 cm(4 x 0,34 mm2)Sortie de valve (avec fiche) / 200 cm(2 x 0,35 mm2)
Configuration de sortie	PNP
Sortie de contrôle	Dark ON	Dark ONSortie / entrée de contrôle de blocage via prise / fiche M12 moulé, sortie de contrôle de valve précâblée
Protection du circuit	Protection contre les courts-circuits de charge et suppression des interférences mutuelles
Voyant de stabilité / fonction	Voyant allumé: Objet détecté / fonction stableVoyant clignotant: Objet détecté / fonction instable
Matériaux	Boîtier: Plastique ABSLentilles: Acrylique, PMMA
Poids	60 g	180 g
Accessoires fournis	Tournevis de réglage, manuel d'instructions

Valeurs nominales / caractéristiques

	F3C-AA42-1	F3C-AA42-3J
Tension d'alimentation	10 à 30 Vc.c.; ondulation 10 % max.
Consommation	40 mA max.
Distance régblable pour la suppression d'arrière-plan	150 ... 900 mm(carte grise Kodak / réflectivité 90%, 200 x 200 mm)
Distance de détction (recommandée)	0 ... 750 mm(carte grise Kodak / réflectivité 90%, 200 x 200 mm)
Hystérisis	Récepteur BGS: Max. 2 % de la distance régéeRécepteur énergétique: Max. 20 % de la distance régée
Réfélectivité (erreur noir / blanc)	40 mm de diamètre à une distance de détction de 750 mm
Temps de réponse	10 ms max. pour la fermeture et l'ouverture
Courant de sortie de contrôle / valve	---	150 mA max. à 30 Vc.c. (chute de tension max. de 2,0 V)
Courant d'alimentation de blocage	---	5 A max. à 30 Vc.c. (max. 30 détecteurs peuvent être connectés pour le contrôle de blocage)
Luminosité ambiente	Lampe à incandescence: Luminosité sur le spot optique: max. 5 000 lxLumière du jour: Luminosité sur le spot optique: max. 5 000 lxLampes fluorescentes: max. 5 000 lx
Température ambiente	Fonctionnement: -5 °C à +55 °C (sans givrage)
Résistance d'isolement	20 MΩ min. (à 500 Vc.c.)
Rigidité diélectrique	1 000 Vc.a., 50 / 60 Hz pendant 1 mn
Résistance aux vibrations	10 ... 55 Hz, amplitude = ±1,5 mm (ou 300 m / s2) pendant 2 heures dans les directions X, Y et Z
Résistance aux chocs	Forme d'impulsion: demi-sinusoidal, accélération de pointe: 300 m / s2,durée d'impulsion: 18 ms
Degré d'étanchéité	IP54

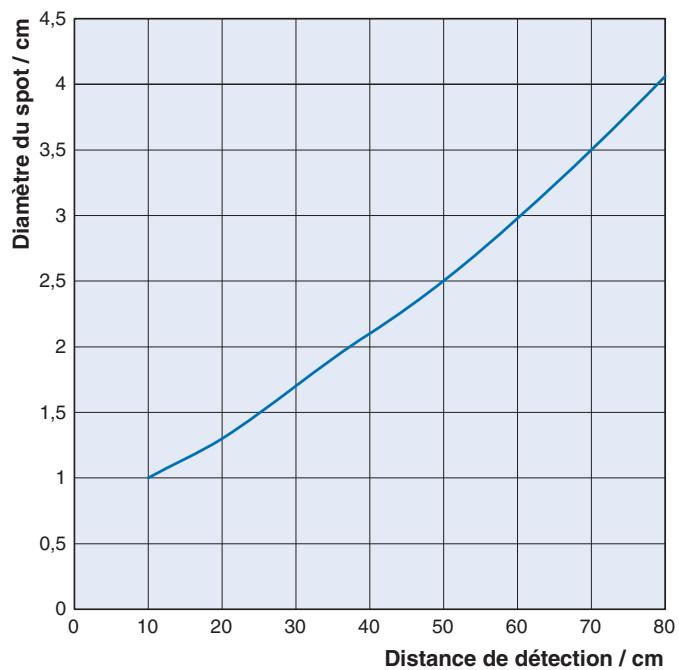

Rapport entre diamètre du spot et distance de détction*1

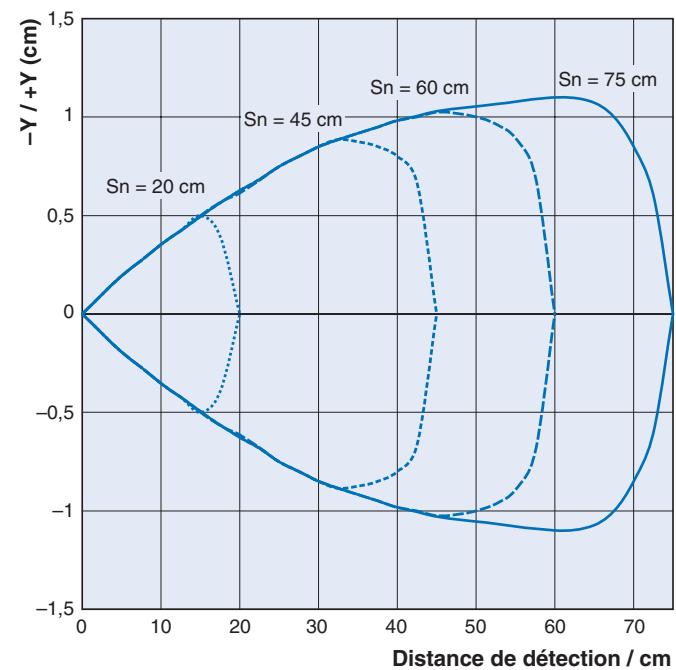

Plage de fonctionnement*1

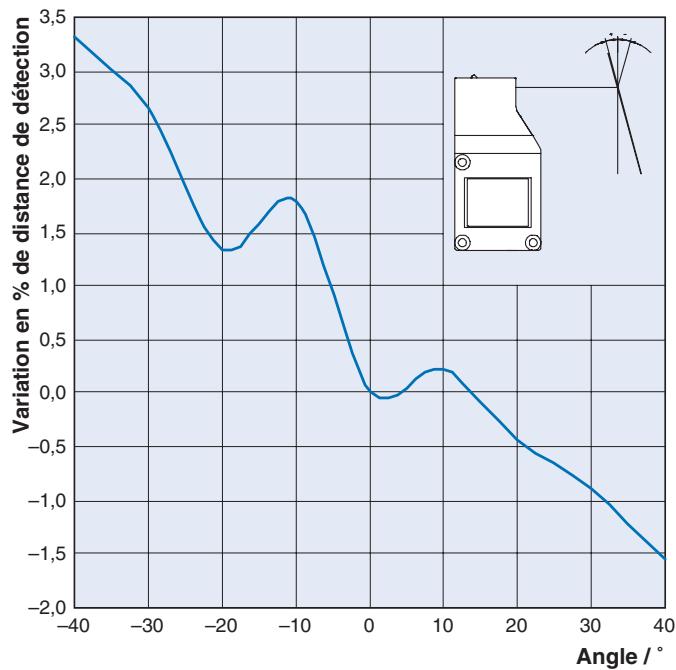

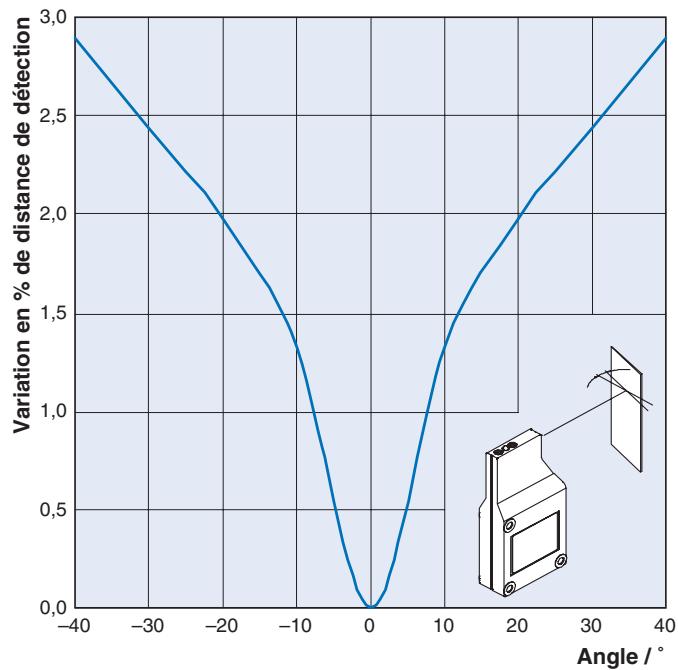

Caracteristiques d'angle du F3C, capteur pour convoyage à fonction BGS

Détction verticale*1

Détéction horizontal1

1. Objet réfléchissant : carte grise Kodak / réflectivité 90 % / 200 x 200 mm

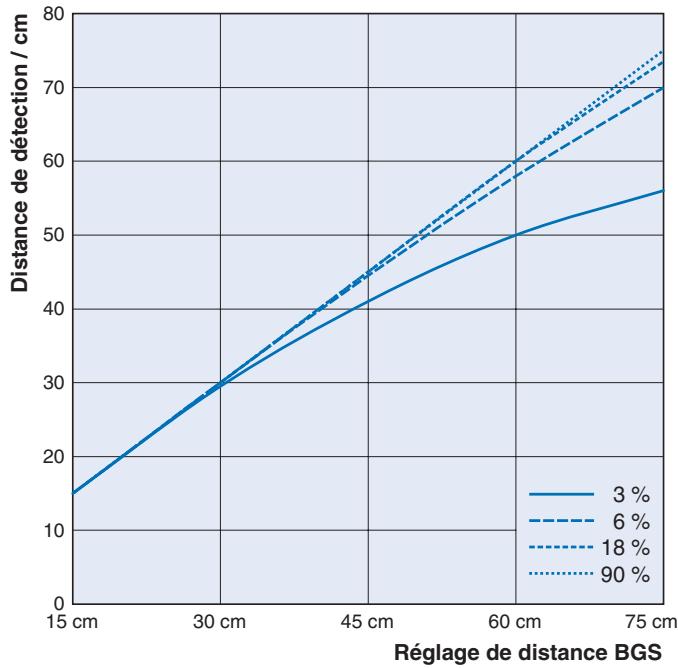

Erreur noir / blanc (liée à la carte grise Kodak 90%)

*1. Obj réfléchissant : carte grise Kodak / réflectivité 90 % / 200 x 200 mm

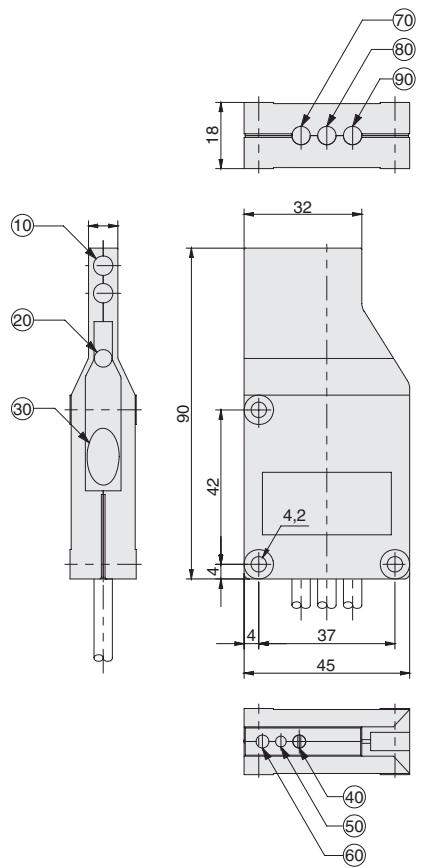

Nomenclature

Pos.	Description fonctionnelle
10	LED d'émission IR
20	Détecteur létéric
30	Module optique
40	Bouton de réglage noir pour le réglage de la distance (6 tours)
50	Voyant de luminosité / stabilité
60	Bouton jaune pour le réglage létéric (1 tour)
70	Fiche M12 pour l'alimentation
80	Fiche M12 pour le capteur avoisinant (modèle 3J uniquement)
90	Câble de valve (modèle 3J uniquement)

Fonctionnement

Configuration de sortie	Sélecteur de mode	Transistor de sortie	Circuit de sortie
			F3C-AA42-1	F3C-AA42-3J
PNP	Dark ON	ON lorsque la lumière n'est pas reçue	F3C-AA42-1 Capteur photoelectrique 1 / + Vc.c. bn 4 / .... NC bk 2 / Sortie wt 3 / .... 0 V bl	+ Vc.c.1 Ouverture 4 Entrée 2 0 V 3 + Valve 0 V bn (bk-ye) bl (bk)	F3C-AA42-3J 1 / ....+ Vc.c. bn 4 / Ouverture bk 2 / Sortie wt 3 / .... 0 V bl
Histogramme
Lumière reçue Lumière non reçue
Voyant lumineux (rouge)	ON OFF
Transistor de sortie	ON OFF
Charge (relais)	ON OFF

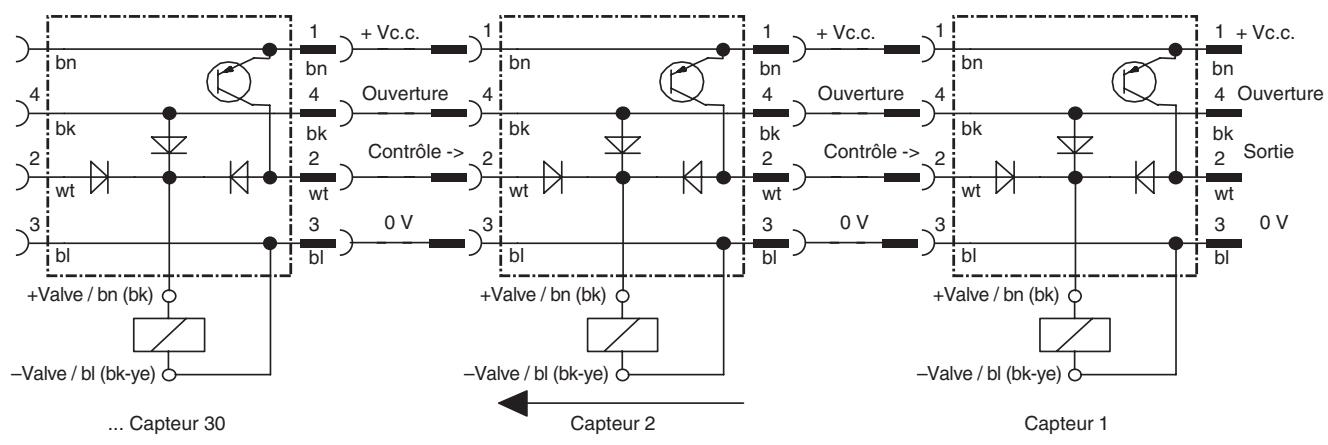

Connexions de contrôle de blocage et circuit principal (F3C-AA42-3J uniquement)

F3C-AA42-3J	Fiche pour l'alimentation	Fiche pour le capteur avoirinant	Câble pour valve
N° 1 / bn	+Vc.c. (10 ... 30 Vc.c.)	+Vc.c. (10 ... 30 Vc.c.)	- / -
N° 2 / wt	Sortie de contrôle	Entrée de contrôle	- / -
N° 3 / bl	0 V	0 V	- / -
N° 4 / bk	Relâchement entrée	Relâchement sortie	- / -
bn (bk)	- / -	- / -	+ Sortie valve
bl (bk-ye)	- / -	- / -	0 V / Valve

Installation et réglage

1. Coupe l'alimentation.
2. Brancher le détecteur 1 à l'unité d'alimentation. S'assurer que la valeur de tension appropriée est sélectionnée. Il est possible de relier un maximum de 30 détecteurs. L'alimentation est reliée d'un commutateur à l'autre à l'aide d'un connecteur M12.
3. Fixer le détecteur à l'aide d'un support de montage ajustatmi-chemin entre les galets du convoyeur et faire pivoter le boitier légèrement vers l'arrière (2 - 5^)
4. Tourner le bouton noir de réglage de la distance (pos. 40) et la vis jaune (pos. 60) pour la détéction latérale dans le sens inverse des aiguilles d'une montre jusqu'à atteindre la position minimale
5. Activer l'alimentation.
6. Régler d'abord la distance de détention à l'aide du bouton noir. Au moins 5 % de la distance de commutation doit être garantie par rapport à l'arrière-plan refléchissant (contrôler à l'aide d'une carte grise Kodak Gray Card d'une réfléctivité de 90%).
7. Activer le détecteur l'边际 en tournant le bouton jaune (pos. 60) dans le sens des aiguilles d'une montre.
   Levoyant rouge ne doit pas clignoter et doit s'allumer lorsque l'objet est détecté. Sinon, augmenter la sensibilité en tournant le bouton jaune dans le sens des aiguilles d'une montre.
8. Une fois l'objet retire, le voyant rouge ne doit pas s'allumer ni clignoter.

Réglage recommandé

La distance de détction réglée pour le détecteur létal ne peut pas dépasser la distance de réglage BGS.

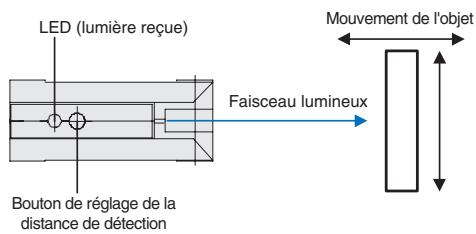

Utilisation correcte

De préférence, le sens de déplacement du détecteur ou de l'objet doit se situer le long de l'axe optique du faisceau

lumineux. Une approche latérale est également possible.
Le déplacement du haut vers le bas ou inversement peut entraîner des dysfonctionnements et doit être évité.

En cas d'installation de deux détecteurs placés face à face, l'axe optique doit être déplaced afin d'éviter les interférences mutuelles.

Eviter l'influence de sources lumineuses ambantes puissantes susceptibles de diminuer la sensibilité du détecteur ou d'entraîner des conditions de travail instables.

Connexions et précautions

Si les lignes d'entrée / sortie du capteur photoelectrique sont placées dans le même conduit ou tube que les lignes d'alimentation ou de haute tension, le capteur photoelectrique pourrait ne pas fonctionner correctement ou être endommagé par des parasites d'origine electrique. Séparer le câblage ou utiliser des lignes blindées pour les lignes d'entrée / sortie vers le capteur photoelectrique.

Le cordon relié au détecteur peut être prolongé pour atteindre 50 m max., à condition que la section de chaque fil soit de 0,3 mm² minimum.

Maintenance

Normalement, aucune opération de maintenance n'est nécessaire pour le F3C. Seules les surfaces optiques doivent être nettoyées de temps à autre à l'aide d'un chiffon doux.

Opération de démarrage

Avant que le F3C puisse détecter des objets, attendre un maximum de 300 ms après sa mise sous tension. Si les charges et le F3C ont des sources d'alimentation différentes,mettre d'abord le F3C sous tension.

Etanchéité

Ne pas utiliser le F3C dans de l'eau, sous la pluie ou en extérieur.

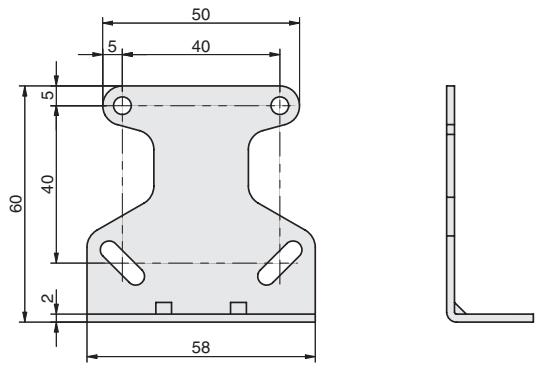

Accessoires

Support de montage standard pour une installation simple.
Référence de commande E39-L40

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimetre en pouces, multiplez par 0,03937. Pour convertir les grames en onces, multiplez par 0,03527.

Cat. No. E27E-FR-01
