MODE D'EMPLOI E3S-R OMRON

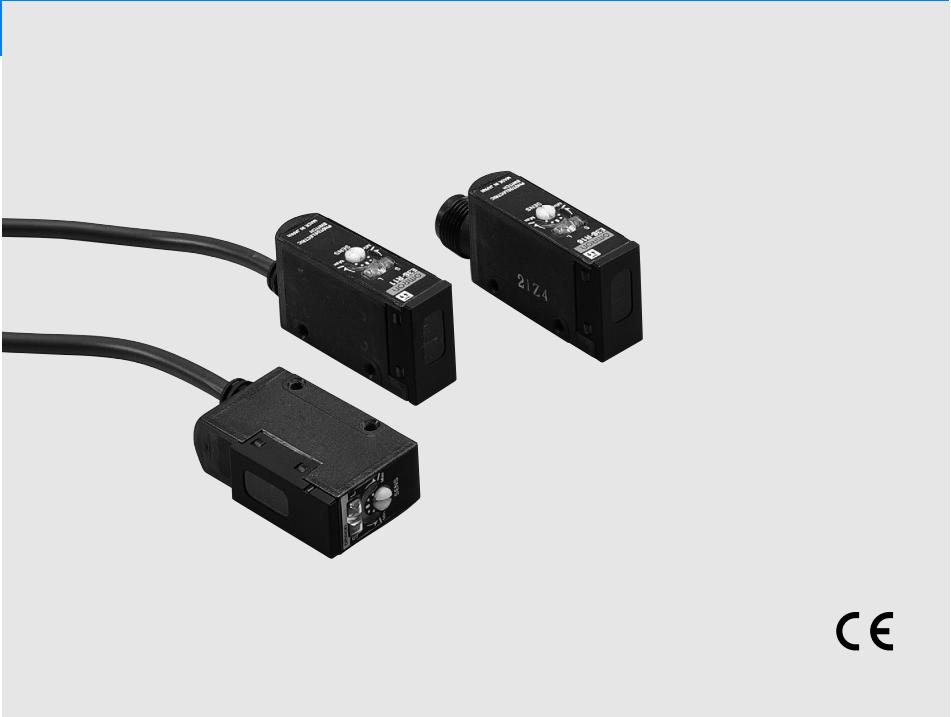

Detecteur d'objects transparents
E3S-R
- Détecte les wafers en verre et les circuits imprimés en LCD.

Applications
Detecte les wafers en verre et les circuits imprimés en LCD.

Reflecteur

Wafers en verre
Lumière rouge
Capeurs
| Type de capteur | Forme | Méthode de connexion | Portée | Modèle | ||||
| Sortie NPN | Sortie PNP | |||||||
| Modèles rétro-réfléchissants | Horizontal | Pré-câblé | E3S-R11 | E3S-R31 | ||||
| Modèles à connecteur | 1 m * [100 mm] | E3S-R16 | E3S-R36 | |||||
| Vertical | Pré-câblé | E3S-R61 | E3S-R81 | |||||
| Modèles à connecteur | E3S-R66 | E3S-R86 | ||||||
- Les valeurs entre parentheses indiquent la distance minimum requise entre le capteur et le reflecteur.
Remarque : La détction de certains matériaux de wafers en verre peut ne pas etre stable. Prenez soin de vérifier si l'objet peut etre détecte.
Accessoires (à commander séparément)
Reflecteurs
| Nom | Portée | Modèle | Quantité | Remarques |
| Réflècteurs | Reportez-vous aux valeurs nominales / performances | E39-R1 | 1 | Fourni avec le produit. |
Supports / Autre
| Forme | Modèle | Quantité | Remarques |
| E39-L69 | 1 | Fourni en tant qu'accessoire pour le modele horizontal. | |
| E39-L70 | 1 | Fourni en tant qu'accessoire pour le modele vertical. | |
| E39-L93 | Un jeu | Ajusteur de détecteur : montage et réglage faciles sur support enaluminium, rails de convoyeurs et des autres équipements. | |
| E39-L97 | 1 | Support de protection horizontale. | |
| E39-L98 | 1 | Support de protection verticale. | |
| E39-L60 | 1 | Plaque de montage : Accessoirede l'E3S-R☐. |
Remarque: 1. Si vous utilisez un modele à barrage, commandez deux supports de montage pour I'emetteur et le recepteur, respectivement.
2. Pour plus de détails, reportez-vous à la « liste des supports de fixation »
Connecteurs d'E / S du capteur
| Câble | Forme | Longueur de cable | Modèle | |
| Câble standard | Droit | 2 m | Modèle à 3 fils | XS2F-D421-DCO-A |
| 5 m | XS2F-D421-GC0-A | |||
| En L | 2 m | XS2F-D422-DC0-A | ||
| 5 m | XS2F-D422-GC0-A | |||
| Type de capteur Modèle | Modèles rétroréflchéissants (avec fonction M.S.R.) | |||
| Sortie NPN E3S-R11 / -R16 / -R61 / -R66 | ||||
| Sortie PNP E3S-R31 / -R36 / -R81 / -R86 | ||||
| Portée | 1 m (100 mm) *1 (avec E39-R1) | |||
| Objet à détector standard | Plaque de verre LCD opaque de 75 mm de diamètre ou plus (épaisseur : 0,7 mm) | |||
| Angle directionnel | 3 à 10° | |||
| Source lumineuse (longueur d'onde) | LED rouge (700 nm) | |||
| Tension d'alimentation | 10 à 30 Vc.c. (y compris ondulation de 10 % (p-p)) | |||
| Consommation | 30 mA max. | |||
| Sortie de contrôle | Tension d'alimentation de la charge: 30 Vc.c. maximum ; courant de charge : 100 mA ou moins (tension résiduelle de 1 V ou moins), sortie NPN collecteur ouvert, commutation Light ON / Dark ON | |||
| Circuits de protection | Protection d'inversion de polarité, protection contre les court-circuits en sortie, prévention des interférences mutuelles | |||
| Temps de réponse | Fermeture ou ouverture : 1 ms maximum | |||
| Réglage de sensibilité | Bouton sans fin à 2 tours | |||
| Luminosité ambiente | Lampe à incandescence : 5 000 lux max. Lumière solaire 10 000 lux max. | |||
| Température ambiente | Fonctionnement : 0 °C à +40 °C, stockage : -40 °C à +70 °C (sans givrage ou condensation) | |||
| Humidité ambiente | Fonctionnement : 35 à 85 %, Stockage : 35 à 95 % (sans condensation) | |||
| Résistance d'isolation | 20 MΩ min. à 500 Vc.c. | |||
| Rigidité diélectrique | 1 000 Vc.a. 50 / 60 Hz pendant 1 minute | |||
| Résistance aux vibrations | Double amplitude de 10 à 55 Hz et 1,5 mm pendant 2 heures, dans chacune des directions X, Y et Z | |||
| Résistance aux chocs | Destruction : 500 m / s² pour 3 fois chacune dans les directions X, Y et Z | |||
| Structure protectrice | IEC 60529 IP67 | |||
| Méthode de connexion | Modèle à cable à tirer (longueur de cable standard : 2 m) / modèle à connecteur | |||
| Poids (emballé) | Environ 110 g (modèle à cable à tirer) Environ 60 g (modèle à connecteur) | |||
| Matériau | Boîtier | PBT (polybutylène téréphthalate) | ||
| Lentille | Polyarylate dénaturé | |||
| Supports de fixation | Acier inoxydable (SUS304) | |||
| Accessoires | Supports (avec vis), manuel d'utilisation, reflecteur | |||
*1. Les valeurs entre parenthèses indiquent la distance minimum requise entre le capteur et le reflecteur.
générales

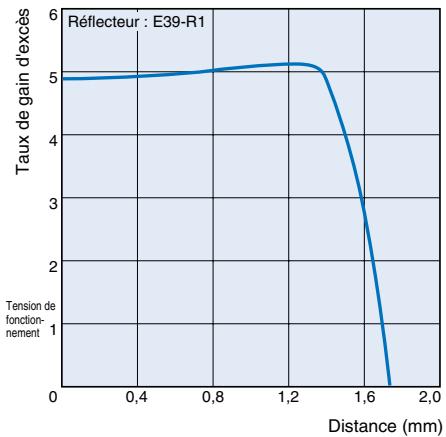

Plage de fonctionnement
E3S-R11, E3S-R61+ E39R1
Modifications de l'intensité lumineuse en cas de détention de divers objets transpondents (remarque 1)
Vous trouvez ci-après les degrès de perméiation de différents objets transplants, un degré de perméiation de 100 signifiant qu'il n'y a pas d'objet dans la distance de détction du E3S-R. Le degré de perméiation des différents types d'objets détectés par le E3S-R doit être le plus bas possible pour que la détction de l'objet soit stable. Avant d'utiliser l'E3S-R pour détector des produits, utilisez des échantillons pour vérifier si l'E3S-R peut facilement les détector.
| Objet à détector Forme | Modèle Position de passage | E3S-R11, R61, R81;E3S-R16, R66, R36, R86 |
| Centre | ||
| Plaque de verre | 50 x 50 t = 0,5 | 82 |
| 50 x 50 t = 1 | 74 | |
| 50 x 50 t = 2 | 73 | |
| 50 x 50 t = 3 | 62 | |
| 50 x 50 t = 5 | 53 | |
| 50 x 50 t = 10 | 38 | |
| Verre de cristal liquide | t = 0,5 (98 % de transparence) | 86 |
| t = 0,7 (95 % de transparence) | 81 | |
| t = 1,1 (91 % de transparence) | 75 | |
| Plage de fonctionnement | 95 maxi. | |
| Plage de fonctionnement stable | 90 maxi. | |
Remarque: 1. La distance de détction de chaque modèle a été régée à la portée nominale.
2. Les valeurs de perméabilité ont été vérifiées avec une longueur d'une longueur d'onde de 700 m.
Sortie NPN
| Modèle | Etat de fonctionnement du transistor de sortie | Histogramme | Commutateur de selection de mode | Circuit de sortie |
| E3S-R11 E3S-R61 E3S-R16 E3S-R66 | Light ON | Incidente Interrompue Voyant lumineux (rouge) Transistor de sortie Charge (relais) | L-ON | Marron Charge (relais) Noir 10 à 30 Vc.c. Bleu Disposition des broches du connecteur ① ② ④ ③ Remarque: La borne 2 n'est pas utilisée. |
| Dark ON | Incidente Interrompue Voyant lumineux (rouge) Transistor de sortie Charge (relais) | D-ON |
Sortie PNP
| Modèle | Etat de fonctionnement du transistor de sortie | Histogramme | Commutateur de selection de mode | Circuit de sortie |
| E3S-R31 | Light ON | Incidente | L-ON | Marron |
| E3S-R36 | Interrompue | 10 à 30 Vc.c. | ||
| E3S-R81 | Voyant lumineux (rouge) | 4 Noir | ||
| Transistor de sortie | Charge(relais) | |||
| Charge(relais) | OFF(entre fils bleu et noir) | 100mA max. | ||
| E3S-R86 | Charge(relais) | 3Bleu | ||
| Dark ON | Incidente | Disposition des broches du connecteur | ||
| Interrompue | Remarque: La borne 2 n'est pas utilisée. | |||
| Voyant lumineux (rouge) | ①②④③ | |||
| Transistor de sortie | ⑤ | |||
| Charge(relais) | ⑥ | |||
| Charge(relais) | ⑦ |

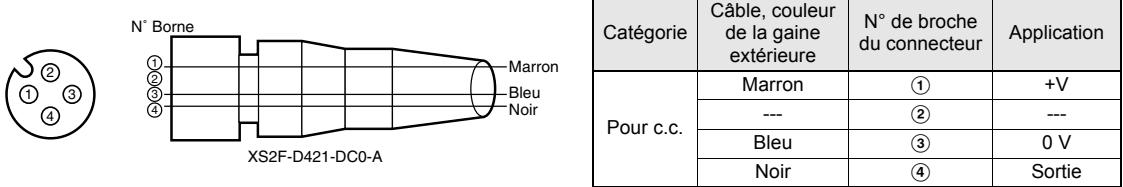

Connecteurs (E/S du capteur)

Remarque:Broche 2 non utilisée.
Précautions
Utilisation correcte
Pour le réglage
- Le point de passage de l'objet à détecter doit être le point central situé entre la plaque réfléchissante et la cellule photoélectrique. S'il est trop proche de la plaque réfléchissante, une erreur pourrait se produit.
- Pour atteindre des performances de détction suffisantes, vous doivent utiliser le E39-R1 pour la plaque refléchissante, sauf mention contraire.
Capeurs

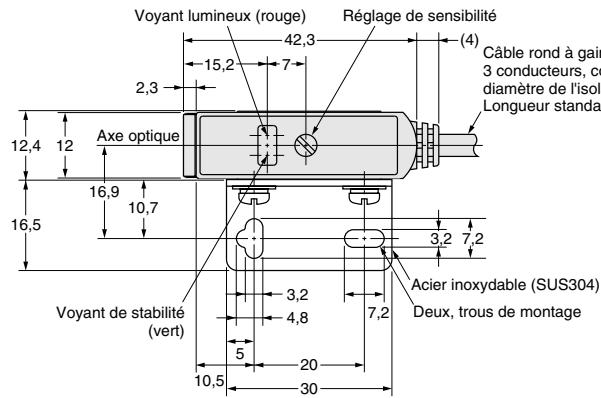

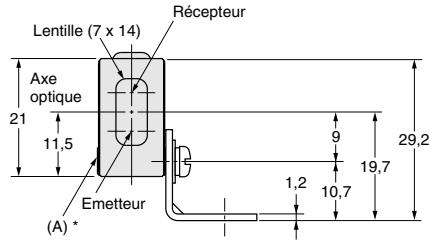

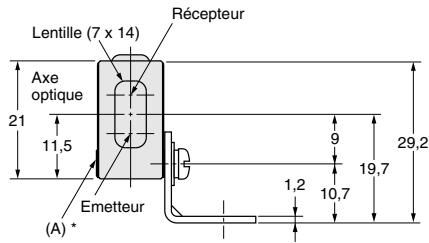

Type horizontal
Pré-câble
E3S-R11
E3S-R31


Avec le support de montage en place

Trous de montages



Le support de fixation peut aussi être utilisé du côte A.

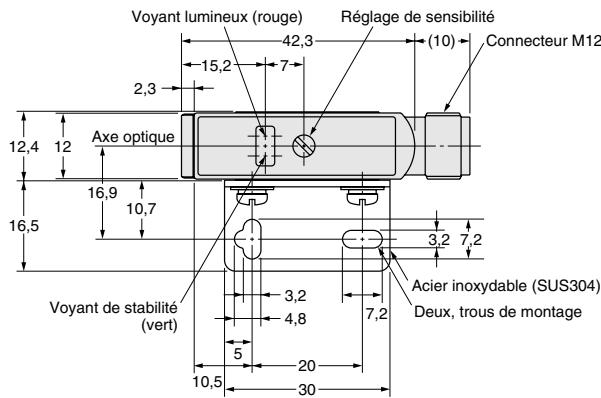

Modèles à connecteur
E3S-R16
E3S-R36


Avec le support de montage en place

Trous de fixation


Deux, M3 x 12

Le support de fixation peut aussi être utilisé du côte A.

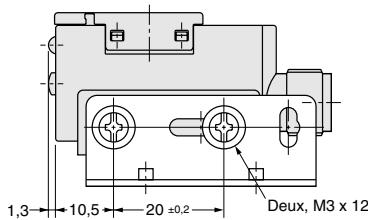

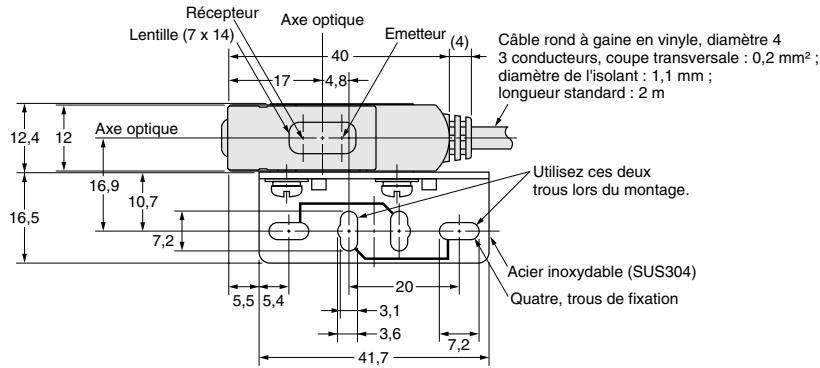

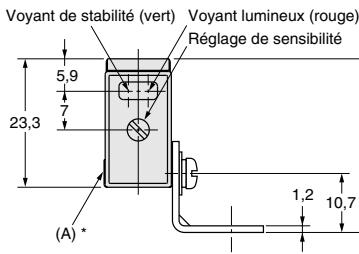

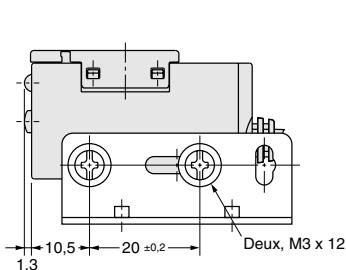

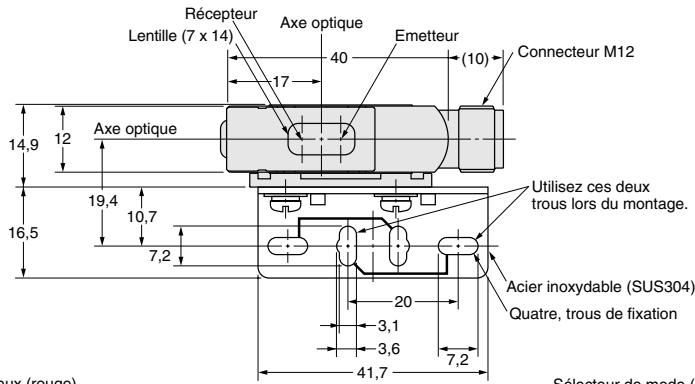

Type vertical
Pre-câble
E3S-R61
E3S-R81


Avec le support de montage en place


* Le support de fixation peut être attaché au côte A.


Trous de montages

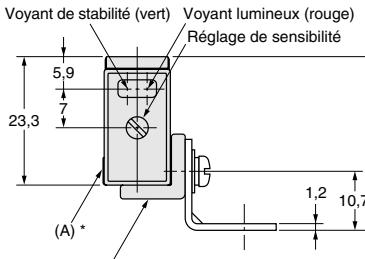

Modèles à connecteur
E3S-R66
E3S-R86


Avec le support de montage en place

Trous de montages

Plaque de montage E39-L60 (fourni)
(fixez la plaque de montage, sans quoi la fiche ne peut pas etre connectee)

* Le support de fixation peut être attaché au côte A.

Accessoires (à commander séparément)
H-5
TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.
Pour convertir les millimetres en pouces, multiplierz par 0,03937. Pour convertir les grames en onces, multiplierz par 0,03527.
Cat. No. E009-FR2-07-X
