MODE D'EMPLOI E5ZN OMRON

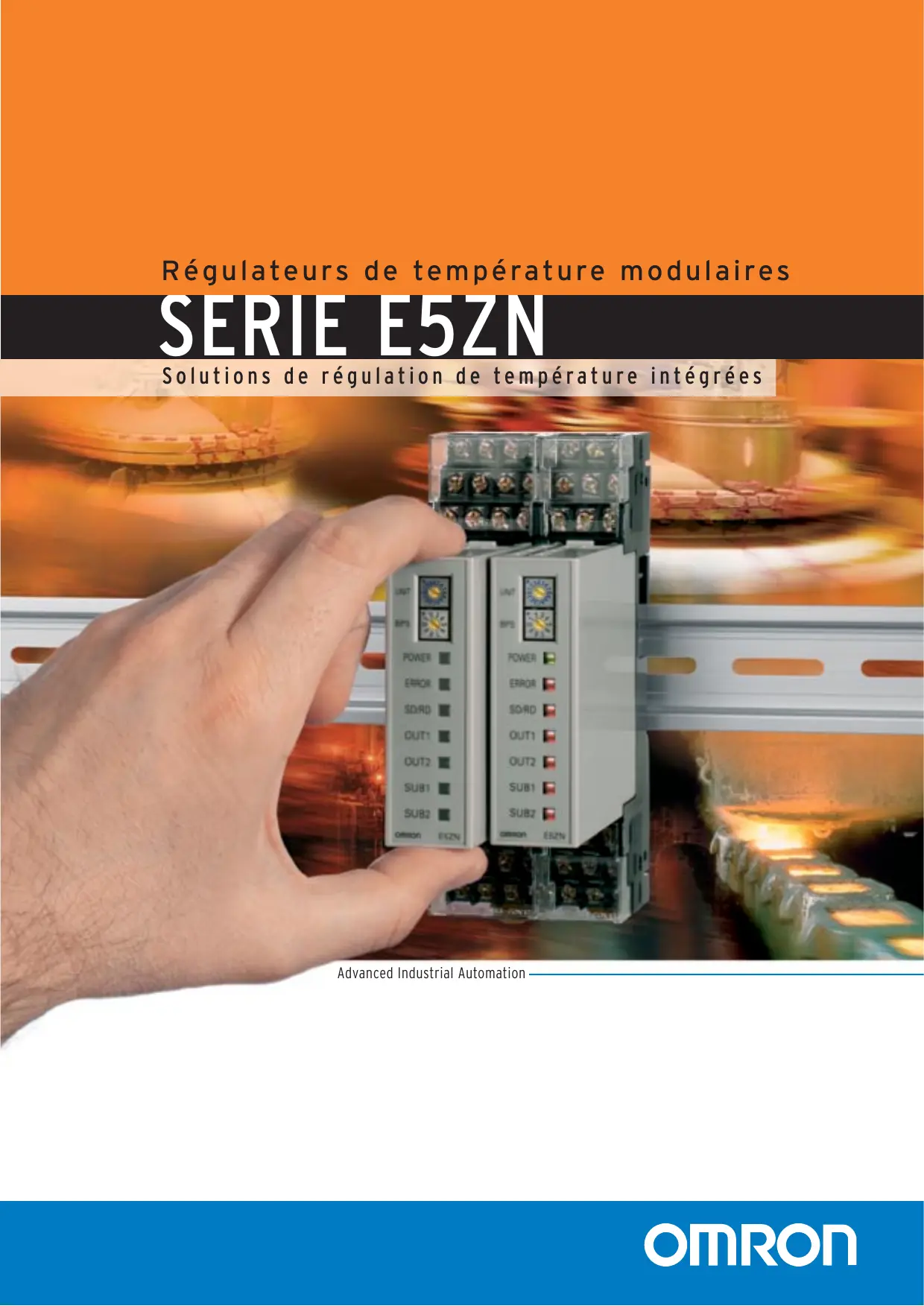

Série E5ZN

Solutions de régulation de température intégrées

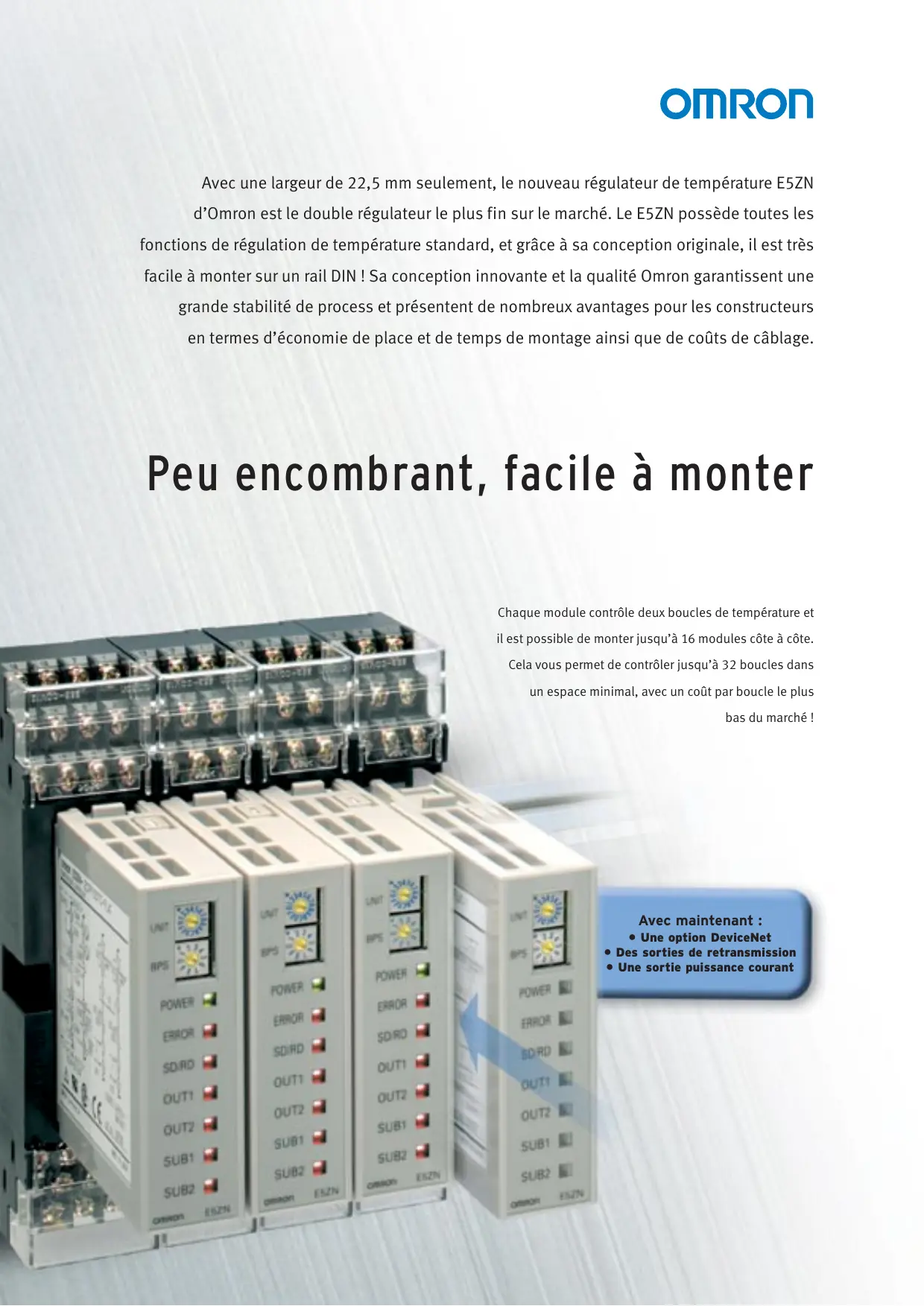

Avec une largeur de 22,5 mm seulement, le nouveau régulateur de température E5ZN d'Omron est le double régulateur le plus fin sur le marché. Le E5ZN possède toutes les fonc standard, et grâce à sa conception originale, il est très facile à monter sur un rail DIN. Sa conception innovante et la qualité Omron garantissent une grande stabilité de process et présentent de nombreux avantages pour les constructeurs en termes d'économie de place, de temps de montage et de coûts de câblage.

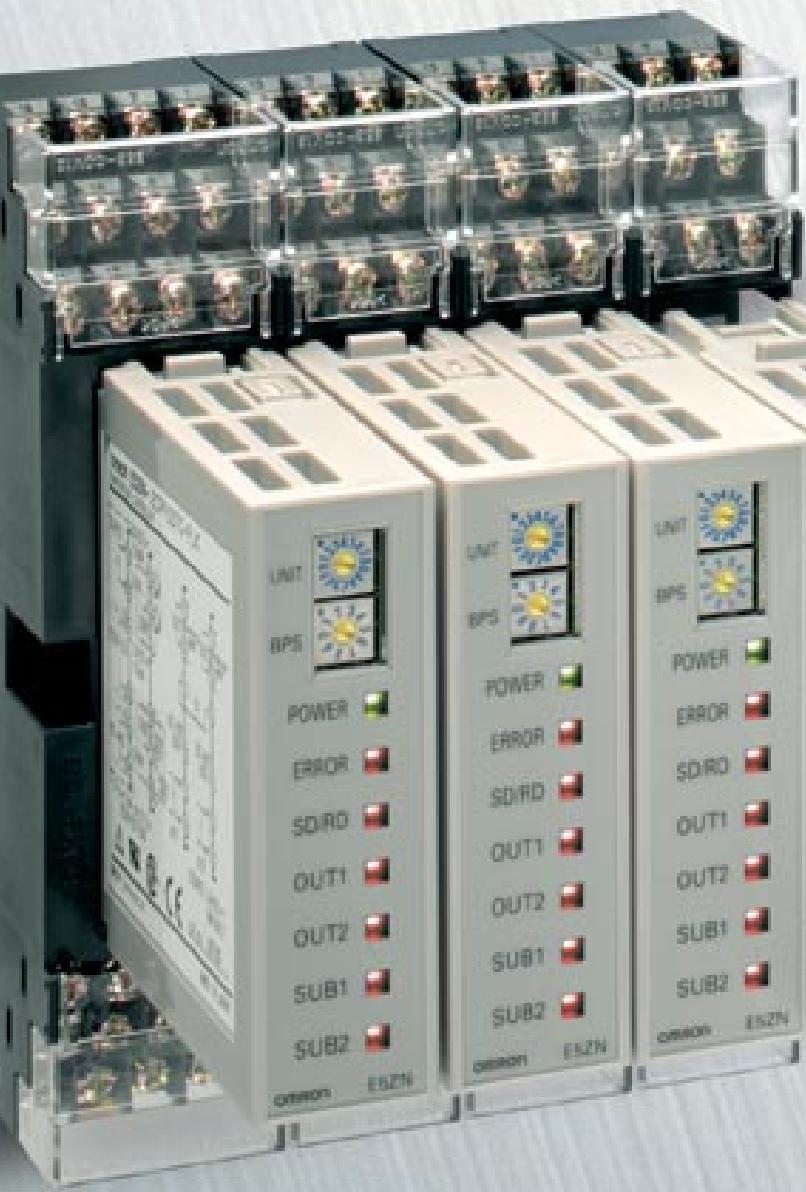

Peu encombrant, facile à monter.

Chaque module contrôle deux boucles de température et il est possible de monter jusqu'à 16 modules côte à côte.

Cela vous permet de contrôler jusqu'à 32 boucles dans un espace minimal, avec un coût par boucle le plus bas du marché.

bas du marché!

Avecment :

• Une option DeviceNet
• Des sorties de retransmission
• Une sortie de puissance à courant

Installation rapide et simple

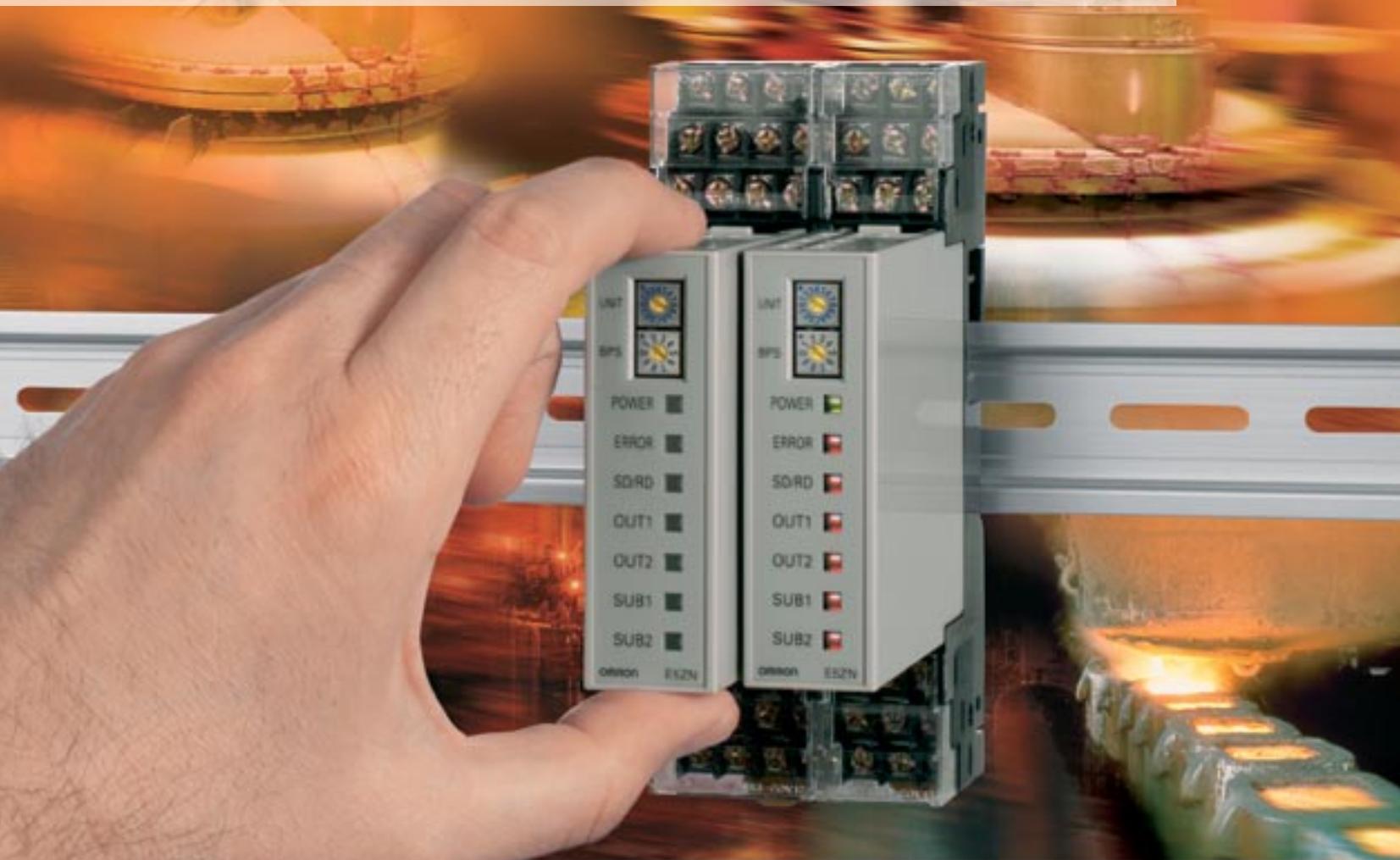

Le E5ZN se compose de deux parties : un socle pour montage sur rail DIN et une unité enchâssable à double boucle. Seul le socle doit être câblé, l'alimentation électrique et la communication sont distribuées par un système de connecteur bus à l'intérieur du socle. L'unité enchâssable se branche et se retire simplement du socle ; il est possible de l'enlever à tout moment pour des opérations de maintenance ou de remplacement, sans modifier le câblage. Aucun câble d'alimentation et de communication n'est nécessaire entre les unités lorsqu'elles sont montées côte à côte. Ce type de flexibilité n'existe avec aucun autre régulateur de température intégré !

Conçu pour un fonctionnement intégré

Le E5ZN est spécialement conçu pour être intégré, avec des fonctions complètes de surveillance de processus et de réglage, contrôlables à l'aide d'un ordinateur, d'une API ou en combinaison avec un terminal IHM. Cette gamme de régulateurs de température offre une grande variété d'applications, avec des unités capables de toutes les opérations : simple contrôle Marche/Arrêt, boucles PID standard ou régulation de chauffage et de refroidissement plus complexe. Elle répond à un grand besoin de types de signaux d'entrée, y compris thermocouple, sonde PT100, capteur sans contact et 0 à 50 mV. Différentes sorties sont disponibles pour commuter d'autres équipements ou leur envoyer des signaux. À cette gamme a été ajoutée l'unité de contrôle de courant linéaire, qui possède en série une sortie de recopie (volt).

Aperçu des caractéristiques et des avantages

• Deux boucles de régulation dans un module de 22,5 mm
• Remplacement facile et rapide des modules, sans modification du câblage. Sortie Tension (SSR), Transistor ou Courant.
• Deux sorties d'alarme en série.
• Alarme de dysfonctionnement de l'élément chauffant ou de la sortie de retransmission
• Toute la qualité et la fiabilité qui font la réputation des produits Omron.

Liaison versatile et capacités de communication

Vous pouvez utiliser le E5ZN seul ou en association avec une console de réglage pour programmer et surveiller le régulateur. En outre, il est possible d'exploiter pleinement les RS-485 et de distribuer jusqu'à 16 régulateurs doubles sur différentes parties d'une machine, en les connectant ensemble et en bénéficiant alors de commandes de communication et de surveillance sur toute votre application. De cette manière, le E5ZN réduit considérablement les coûts de câblage et offre également une solution de régulation de température complète indispensable pour les opérations de grande envergure. De plus, un nouveau modèle, le E5ZN-DRT, permet de connecter les unités au réseau DeviceNet.

Logiciel de programmation convivial

Il est possible d'installer et de programmer à distance le E5ZN grâce à l'outil de support d'Omron. Le pack logiciel inclut une interface conviviale dans laquelle tous les paramètres sont immédiatement accessibles et prêts à être configurés. Il vous permet aussi de bénéficier des fonctions uniques d'ajustement précis d'Omron en vous permettant d'adapter parfaitement le E5ZN à votre système : vous pouvez décider de réduire les overshoots, d'améliorer la stabilité, d'augmenter la vitesse, ou les trois à la fois. Vous disposez aussi du CX-Supervisor d'Omron, qui offre de nombreux objets graphiques qui affichent de manière claire les informations de process si vous utilisez un PC ou un API.

Références

Nom	Nombre de points de contrôle	Sortie de contrôle	Sortie auxiliaire	Fonctions		Type d'entrée (*)	Modèle
Régulateur de température	2	Sortie de tension (pour SSR)	Sortie transistor : 2 points (récepteur)	Alarme dysfonctionnement élément chauffant	Régulation chauffage ou chauffage/ refroidissement	Thermocouple	E5ZN-2QNH03TC-FLK
						PT100	E5ZN-2QNH03P-FLK
			Sortie transistor : 2 points (émetteur)			Thermocouple	E5ZN-2QPH03TC-FLK
						PT100	E5ZN-2QPH03P-FLK
		Sortie transistor	Sortie transistor : 2 points (récepteur)		Entrée d'événement : 1 point par unité	Thermocouple	E5ZN-2TNH03TC-FLK
						PT100	E5ZN-2TNH03P-FLK
			Sortie transistor : 2 points (émetteur)			Thermocouple	E5ZN-2TPH03TC-FLK
						PT100	E5ZN-2TPH03P-FLK
		Sortie analogique (sortie courant) Fonctions	Sortie transistor : 2 points (récepteur)	Sortie de Recopie (sortie de tension linéaire)		Thermocouple	E5ZN-2CNF03TC-FLK
						PT100	E5ZN-2CNF03P-FLK
			Sortie transistor : 2 points (émetteur)			Thermocouple	E5ZN-2CPF03TC-FLK
						PT100	E5ZN-2CPF03P-FLK
Module de visualisation (vendu séparément)			Tension d'alimentation	Fonctions
			24 Vc.c.	Pour régler et afficher toutes les valeurs de régulateur(s), de stockage et de téléchargement de tous les paramètres			E5ZN-SDL
Module DeviceNet (vendu séparément)			24 Vc.c.	Connecte jusqu'à 16 modules E5ZN à DeviceNet (s'intègre au socle maître)			E5ZN-DRT
Socle (vendu séparément)			Bornes	Fonctions
			24	Socle maître équipé de bornes pour l'alimentation, le module d'affichage			E5ZN-SCT24S-500
			18	Socle esclave			E5ZN-SCT18S-500

• Entrée analogique 0-50 mV uniquement sur la version thermocouple.
