MODE D'EMPLOI E5EK OMRON

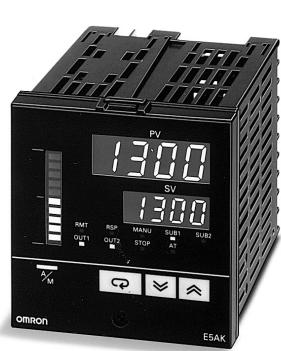

Régulateur numérique E5AK/E5EK Régulateurs numériques, dotés de fonctions avancées, conçus pour une utilisation à l'échelle mondiale

• Haute précision : échantillonnage de 100 ms (pour l'entrée analogique)
• Auto-réglage et auto-adaptativité en logique floue
• Homologations internationales CEM et homologations de sécurité
• Face avant IP66/NEMA4 (usage en intérieur)
• Point de consigne déporté
• Communication en série (RS-232C, RS-422 et RS-485) et sortie de transfert (4 à 20 mA)
• Modèle pour contrôle de position proportionnel (vanne motorisée)
• Régulation chaud/froid
• Les modèles 24 Vc.a./c.c. sont également disponibles

Structure des références ■ Légende des références E5@K- @@@ @ -500

Régulateur de température

AA : Modèle standard PRR : Modèle pour contrôle de position proportionnel

Deux alarmes Régulateur numérique E5AK/E5EK I-85 Références pour la commande ■ Références Description Unité de base Modèle Spécification E5AK-AA2 AC100-240 Modèle standard E5AK-AA2-500 AC100-240 Modèle standard avec cache-bornes E5AK-AA2 AC/DC24 Modèle standard E5AK-AA2-500 AC/DC24 Modèle standard avec cache-bornes E5AK-AA2 AC100-240 Modèle pour contrôle de position proportionnel

E5AK-PRR2-500 AC100-240

Modèle pour contrôle de position proportionnel avec cache-bornes

Modèle pour contrôle de position proportionnel

E5AK-PRR2-500 AC/DC24

E5EK-AA2 AC100-240 Modèle standard E5EK-AA2-500 AC100-240 Modèle standard avec cache-bornes E5EK-AA2 AC/DC24 Modèle standard E5EK-AA2-500 AC/DC24 Modèle standard avec cache-bornes

Modèle pour contrôle de position proportionnel

E5EK-PRR2-500 AC100-240

Modèle pour contrôle de position proportionnel avec cache-bornes

Modèle pour contrôle de position proportionnel

E5EK-PRR2-500 AC/DC24

Modèle pour contrôle de position proportionnel avec cache-bornes Note : 1. Si vous utilisez la fonction d'alarme de dysfonctionnement d'élément chauffant sur un modèle standard, vous ne pouvez pas utiliser la carte de sortie linéaire pour les sorties de contrôle (chaud).

2. Veillez à préciser le transformateur de courant, la carte de sortie et la carte optionnelle lorsque vous commandez.

3. Le régulateur numérique permet des sorties de transfert 4 à 20 mA pour la valeur courante et d'autres valeurs, ainsi que des sorties de contrôle 4 à 20 mA pour les sorties de courant. Description Carte de sortie Modèle Spécification E53-R Relais E53-S Relais statique E53-Q Impulsion (NPN) 12 Vc.c. E53-Q3 Impulsion (NPN) 24 Vc.c. E53-Q4 Impulsion (PNP) 24 Vc.c. E53-C3 Linéaire (4 à 20 mA) E53-C3D Linéaire (0 à 20 mA) E53-V34 Linéaire (0 à 10 V) E53-V35 Linéaire (0 à 5 V) Note : Le régulateur numérique utilise une carte de sortie dédiée, haute résolution. Vous ne pouvez pas utiliser avec le régulateur numérique la carte de sortie de courant E53-C du modèle E5@X. Description Carte optionnelle Modèle Spécification E53-AKB Entrée événement E53-AK01 Communication (RS-232C) E53-AK02 Communication (RS-422) E53-AK03 Communication (RS-485) E53-AKF Sortie de transfert Note : 1. La carte optionnelle peut être utilisée indifféremment avec le modèle E5AK ou E5EK. 2. Le modèle E5AK accepte le montage de trois cartes optionnelles maximum. Reportez-vous à la page I-92 pour connaître les combinaisons possibles de montage. Le modèle E5EK autorise une seule carte optionnelle. Rapport d'inspection Le régulateur numérique peut être livré avec un rapport d'inspection. Référez-vous à la légende suivante avec le suffixe " K " lorsque vous commandez un modèle fourni avec un rapport d'inspection. E5@K-AA2-K, E5@K-PRR2-K, E53-AKF-K I-86 Régulateur numérique E5AK/E5EK ■ Accessoires (commande séparée) Nom Modèle Transformateur de courant Diamètre du trou E54-CT1 5,8 mm E54-CT3 12,0 mm Note : Transformateur de courant inutile sauf si vous utilisez la fonction d'alarme de dysfonctionnement d'élément chauffant. Nom Modèle Cache-bornes Modèles connectables E53-COV0809 E5AK E53-COV08 E5EK Caractéristiques techniques ■ Valeurs nominales Type 100-240 Vc.a. Type 24 Vc.a./Vc.c. Tension d'alimentation 100 à 240 Vc.a., 50/60 Hz 24 Vc.a./Vc.c., 50/60 Hz Consommation E5AK : 16 VA E5EK : 15 VA 12 VA, 8 W Plage de tension de fonctionnement 85 à 110 % de la tension d'alimentation nominale Entrée Thermocouple : Thermomètre à résistance platine : Entrée de courant : Entrée de tension : Impédance d'entrée Entrée de courant : 150 Ω; Entrée de tension : 1 MΩ min. Sortie de contrôle Modèle standard En fonction de la carte de sortie (voir "Valeurs nominales et caractéristiques de la carte de sortie") Modèle pour contrôle de position proportionnel 2 sorties relais : SPST-NO, 1 A à 250 Vc.a. (y compris courant d'appel) (voir note 1) Sortie auxiliaire SPST-NO, 3 A à 250 Vc.a. (charge résistive) Méthode de contrôle (voir note 2) ON/OFF ou 2 contrôles PID (avec auto-réglage) Méthode de sélection Sélection numérique à l'aide des touches du panneau avant Méthode d'indication Affichage numérique 7 segments et voyants LED Potentiomètre 100 Ω à 2,5 kΩ Entrée événement Entrée par contact : ON : 1 kΩ max., OFF : 100 kΩ min. Entrée sans contact : ON : tension résiduelle : 1,5 V max., OFF : courant de fuite : 0,1 mA maximum Sortie de transfert 4 à 20 mA, impédance de charge autorisée : 600 Ω max., résolution : 2 600 environ Entrée consigne déportée Entrée de courant : 4 à 20 mA (impédance d'entrée : 150 Ω) Entrée transformateur de courant Connectez un transformateur de courant exclusif (E54-CT1 ou E54-CT3) Autres fonctions Standard Sortie manuelle, régulation chaud/froid, limiteur de valeur de consigne, alarme de rupture de boucle, rampe de valeur de consigne, limiteur MV, limiteur de vitesse de variation MV, filtre numérique d'entrée, décalage d'entrée, marche/arrêt, fonctions de protection Option valeurs de consigne multiples, sélection marche/arrêt, sortie de transfert Classe de protection Conforme à IEC IP66 et NEMA4 (usage en intérieur) Note : 1. Toutes les sorties de contrôle sont isolées du circuit d'entrée. 2. L'auto-adaptativité en logique floue est disponible si vous utilisez le régulateur numérique en mode de contrôle standard avec une entrée de température. ■ Plages d'entrée Thermomètre à résistance platine Entrée (sélectionnable avec interrupteur) Plage Sélection JPt100 Pt100

−199,9 à 650,0 −199,9 à 650,0

−199,9 à 999,9 −199,9 à 999,9

Régulateur numérique E5AK/E5EK I-87 Régulateur de température K, J, T, E, L, U, N, R, S, B, W, PLII JPt100, Pt100 4 à 20 mA, 0 à 20 mA 1 à 5 V, 0 à 5 V, 0 à 10 V Thermocouple Entrée (sélectionnable par un interrupteur) (voir note) Plage Sélection

−200 à 0,0 à 1 300 500,0 −100 à 0,0 à 400,0 −199,9 0 à à 400,0 600 −100 à 0,0 à 400,0 −199,9 −200 à 0 à à 400,0 1 300 1 700

−300 à 0,0 à 2 300 900,0 −100 à 0,0 à 1 500 750,0 −199,9 0 à à 700,0 1 100 −100 à 0,0 à 1 500 750,0 −199,9 −300 à 0 à à 700,0 2 300 3 000

Note : La valeur de sélection usine est 2 (K1). Le thermocouple W est W/Re5-26 (rhénium tungstène 5, rhénium tungstène 26). Courant/Tension Entrée (sélectionnable par un interrupteur) Entrée de courant 4 à 20 mA Entrée de tension 0 à 20 mA 1à5V 0à5V 0 à 10 V Plage Une des plages suivantes en fonction du résultat de mise à l'échelle −1 999 à 9 999 −199,9 à 999,9 −19,99 à 99,99 −1,999 à 9,999 Sélection

Régulateur numérique

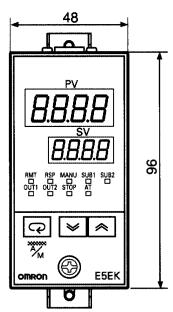

■ Caractéristiques Précision d'indication (voir note 1) Thermocouple : (±0,3 % de la valeur indiquée ou ±1°C, selon la valeur la plus élevée) ±1 chiffre max. Thermomètre à résistance platine : (±0,2 % de la valeur indiquée ou ±0,8°C, selon la valeur la plus élevée) ±1 chiffre max. Entrée analogique : ±0,2 % de la pleine échelle ±1 chiffre max. Hystérésis 0,01 à 99,99 % de la pleine échelle (par unité de 0,01 % FS) Bande proportionnelle (P) 0,1 à 999,9% de la pleine échelle (par unité de 0,1 % FS) Temps d'intégrale (I) 0 à 3 999 s (par unité de 1 s) Temps de dérivée (D) 0 à 3 999 s (par unité de 1 s) Période de contrôle 1 à 99 s (par unité de 1 s) Valeur de RAZ manuelle 0,0 à 100 % (par unité de 0,1 %) Plage de sélection d'alarme −1 999 à 9 999 ou −199,9 à 999,9 (la position de la virgule décimale dépend du type d'entrée ou du résultat de mise à l'échelle) Intervalle d'échantillonnage (voir note 2) Entrée de température :250 ms Entrée de courant/tension :100 ms Résistance d'isolement 20 MΩ min. (à 500 Vc.c.) Rigidité diélectrique 2 000 Vc.a., 50/60 Hz pendant 1 min. entre des bornes de polarités différentes Résistance aux vibrations Dysfonctionnement : 10 à 55 Hz, 10 m/s2 (environ 1G) pendant 10 minutes dans chacune des directions X, Y et Z Destruction: 10 à 55 Hz, 20 m/s2 (environ 2G) pendant 2 heures dans chacune des directions X, Y et Z Résistance aux chocs Dysfonctionnement : 200 m/s2 min. (environ 20G), 3 fois dans chacune des 6 directions (100 m/s2 (environ 10G) appliqué au relais) Destruction : 300 m/s2 min. (environ 30G), 3 fois dans chacune des 6 directions Température ambiante Fonctionnement : Stockage : −10°C à 55°C (sans givrage)/période de garantie de 3 ans : –10°C à 50°C −25°C à 65°C (sans givrage) Humidité ambiante Fonctionnement : 35 à 85 % Classe de protection Panneau avant : Boîtier arrière : Bornes : NEMA4 pour utilisation en intérieur (équivalent à IP66) norme IEC IP20 norme IEC IP00 Protection de la mémoire Mémoire non volatile (nombre d'écritures : 100 000 opérations) Poids E5AK : E5EK : Etrier de fixation : CEM Rayonnement boîtier : Rayonnement c.a. : Immunité ESD : environ 450 g environ 320 g environ 65 g Immunité aux perturbations conduites : Immunité éclatement : Homologations Régulateur de température Immunité aux interférences RF : EN55011 Groupe 1 classe A EN55011 Groupe 1 classe A EN61000-4-2 : décharge contact 4 kV (niveau 2) décharge air 8 kV (niveau 3) ENV50140 : 10 V/m (à modulation d'amplitude, 80 MHz à 1 GHz) (niveau 3) 10 V/m (à modulation d'impulsion, 900 MHz) ENV50141 : 10 V (0,15 à 80 MHz) (niveau 3) EN61000-4-4 : 2 kV ligne secteur (niveau 3) 2 kV ligne signal d'E/S (niveau 4) UL1092, CSA22.2 N° 142, CSA22.2 No. 1010-1 Conforme à EN50081-2, EN50082-2, EN61010-1 (IEC61010-1) Conforme à VDE0106/partie 100 (protection des doigts), si vous montez le cache-bornes commandé séparément. Note : 1. La précision de l’indication pour les thermocouples K1, T et N à une température de −100°C ou inférieure est de ±2°C ±1 chiffre maximum. La précision de l’indication pour les thermocouples U, L1 et L2 à n'importe quelle température est de ±2°C ±1 chiffre maximum. La précision de l’indication pour le thermocouple B à une température de 400°C ou inférieure n'a pas de restriction. La précision de l’indication pour les thermocouples R et S à une température de 200°C ou inférieure est de ±3°C ±1 chiffre maximum. La précision de l’indication pour le thermocouple W à n'importe quelle température est de (±0,3 % de la valeur indiquée ou ±3°C, selon la valeur la plus élevée) ±1 chiffre maximum. La précision de l’indication pour le thermocouple PLII à n'importe quelle température est de (±0,3 % ou ±2°C, selon la valeur la plus élevée) ±1 chiffre maximum. 2. L'intervalle d'échantillonnage du modèle standard avec entrées transformateur et valeur de consigne déportée est 250 ms. Régulateur numérique E5AK/E5EK I-89 ■ Valeurs nominales et caractéristiques de la carte de sortie Sortie relais 5 A à 250 Vc.a. (charge résistive) Sortie relais statique 1 A de 75 à 250 Vc.a. (charge résistive) Sortie tension NPN : 40 mA à 12 Vc.c. (avec protection contre les courts-circuits) NPN : 20 mA à 24 Vc.c. (avec protection contre les courts-circuits) PNP : 20 mA à 24 Vc.c. (avec protection contre les courts-circuits) Sortie de courant linéaire 4 à 20 mA, impédance de charge autorisée : 600 Ω max., résolution : environ 2 600 0 à 20 mA, impédance de charge autorisée : 600 Ω max., résolution : environ 2 600 Sortie de tension linéaire 0 à 10 Vc.c., impédance de charge autorisée : 1 kΩ max., résolution : environ 2 600 0 à 5 Vc.c., impédance de charge autorisée : 1 kΩ max., résolution : environ 2 600 Note : Un relais de sortie (1 A à 250 Vc.a.) est fixé sur le modèle pour contrôle proportionnel de position. (Pour le remplacement, utilisez E53-R.) ■ Valeurs nominales et caractéristiques de la carte optionnelle Entrées événement Entrée par contact : ON : 1 kΩ max., OFF : 100 kΩ minimum Entrée sans contact : ON : tension résiduelle 1,5 V max., OFF : courant de fuite 0,1 mA max. Communications Interface : Méthode de transmission : Méthode de synchronisation : Vitesse de transmission : Code de transmission : Sortie de transfert 4 à 20 mA : Impédance de charge autorisée : 600 Ω max. Résolution : environ 2 600 RS-232C, RS-422 ou RS-485 Semi-duplex Synchronisation marche-arrêt (méthode asynchrone) 1,2/2,4/4,8/9,6/19,2 kbps ASCII ■ Valeurs nominales du transformateur de courant Rigidité diélectrique 1 000 Vc.a. (pendant 1 min.) Résistance aux vibrations 50 Hz, 98 m/s2 (10G) Poids E54-CT1 : environ 11,5 g ; E54-CT3 : environ 50 g Accessoires (E54-CT3 uniquement) Armature : 2 ; Fiche : 2 ■ Alarme de dysfonctionnement d'élément chauffant Courant max. de l'élément chauffant Monophasé 50 A Vc.a. (voir note 1) Précision d'affichage de la valeur en cours de l'élément chauffant ±5 % de la pleine échelle±1 chiffre max. Plage de sélection de l'alarme de dysfonctionnement 0,1 à 49,9 A (par unité de 0,1 A) (voir note 2) de l'élément chauffant Temps ON de détection minimum 190 ms (voir note 3) Note : 1. Utilisez le modèle K2CU-F@@A-@GS (avec bornes d’entrée inhibition) pour la détection de dysfonctionnement des éléments chauffants triphasés. 2. Si l’alarme est configurée à la valeur de 0,0 A, elle est toujours inactive (OFF) et si elle est configurée à 50,0 A, elle est toujours active (ON). 3. Si la sortie de contrôle (chaud) est active pendant moins de 190 ms, la détection d'un dysfonctionnement de l’élément chauffant et la mesure du courant dans l’élément chauffant sont impossibles. I-90 Régulateur numérique E5AK/E5EK Nomenclature E5AK Voyants de fonctionnement Affichage n˚ 1 Affiche la valeur de process ou les symboles de paramètre. Affichage n˚ 2 Affiche le point de consigne, la variable manipulée ou les réglages des paramètres. Touches Haut/Bas Appuyez sur ces touches pour augmenter/ diminuer la valeur sur l'affichage n˚ 2. Touche Affichage Appuyez moins de 1 s pour afficher le paramètre suivant. Si vous appuyez sur cette touche pendant 1 s ou plus, l'écran de menu s'affiche dans tous les cas. Touche A/M Appuyez sur cette touche pour sélectionner le fonctionnement automatique ou manuel. Régulateur de température

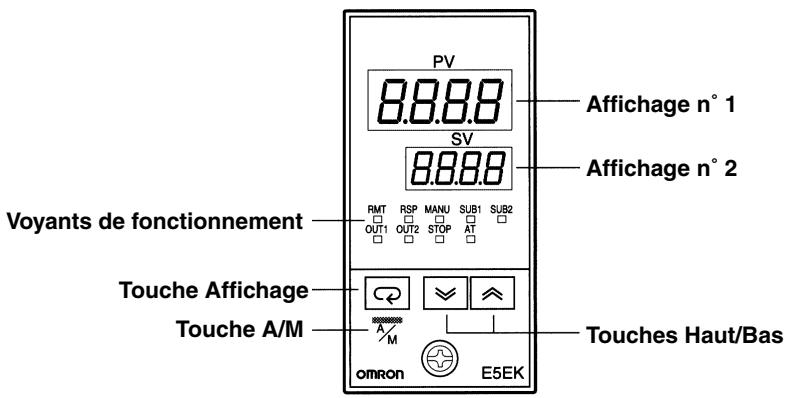

• OUT1 S'allume lorsque la fonction de sortie impulsionnelle affectée à la sortie de contrôle 1 passe ON.
• OUT2 S'allume lorsque la fonction de sortie impulsionnelle affectée à la sortie de contrôle 2 passe ON.
• SUB1 S'allume lorsque la fonction de sortie affectée à la sortie auxiliaire 1 passe ON.
• SUB2 S'allume lorsque la fonction de sortie affectée à la sortie auxiliaire 2 passe ON.
• MANU S'allume en mode de fonctionnement manuel.
• STOP S'allume lorsque le fonctionnement est arrêté.
• RMT S'allume pendant le fonctionnement à distance.
• AT Clignote pendant l'auto-réglage (auto-tuning).
• RSP S'allume pendant le fonctionnement du point de consigne à distance.
• Bargraphe Sur un modèle standard (E5AK-AA2), ce bargraphe indique la variable manipulée (chauffage) en incréments de 10 % par segment simple. Sur un modèle de contrôle proportionnel de position (E5AK-PRR2), ce bargraphe indique l'ouverture de la vanne en incréments de 10 % par segment simple. E5EK Affichage n˚ 1 Affichage n˚ 2 Voyants de fonctionnement Touche Affichage Touche A/M Touches Haut/Bas Régulateur numérique E5AK/E5EK I-91 Dimensions Note : Toutes les unités sont en millimètres, sauf indication contraire. E5AK Découpes de panneau 110 minimum

Note : 1. L'épaisseur de panneau recommandée est de 1 à 8 mm.

2. Respectez l'espace de montage vertical et

horizontal spécifié entre chaque unité. Veillez à ne pas monter les unités trop rapprochées, verticalement ou horizontalement. E5EK Découpes de panneau 60 minimum

Note : 1. L'épaisseur de panneau recommandée est de 1 à 8 mm.

2. Respectez l'espace de montage vertical et

horizontal spécifié entre chaque unité. Veillez à ne pas monter les unités trop rapprochées, verticalement ou horizontalement. Accessoires (commande séparée) Capot pour bornes E53-COV0809 E53-COV08

I-92 Régulateur numérique

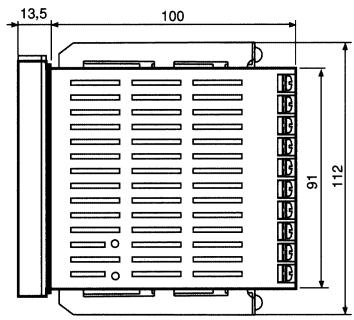

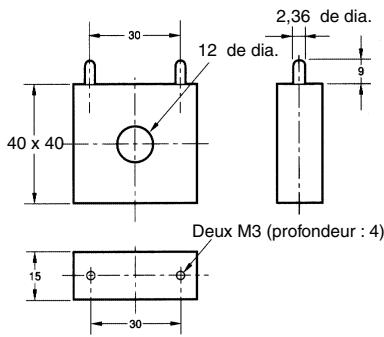

E5AK/E5EK Transformateur de courant E54-CT1 E54-CT3 2,36 de dia.

40 x 40 Deux M3 (profondeur : 4) Installation Note : Coupez toujours l'alimentation électrique du régulateur numérique avant de modifier l'une des sélections de l'interrupteur. ■ Paramètres Sur un modèle standard, configurez les cartes de sortie correspondant aux sorties de contrôle 1 et 2 avant de monter le régulateur de température. Installation de la carte optionnelle

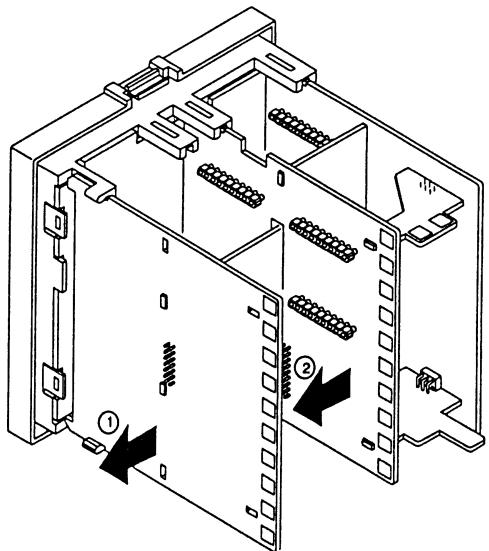

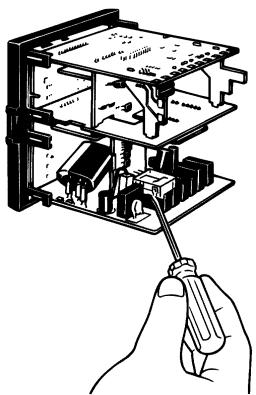

1. Retirez la carte d'alimentation et les cartes optionnelles dans

l'ordre indiqué dans le schéma qui suit. Sur un modèle pour le contrôle proportionnel de position, la carte de sortie relais est déjà installée. Par conséquent, cette opération de configuration est inutile. (Ne la remplacez pas par d'autres cartes de sortie.) Lors de l'installation des cartes de sortie, retirez le mécanisme interne du boîtier et insérez les cartes de sortie aux emplacements des sorties de contrôle 1 et 2. Extraction de la carte de sortie

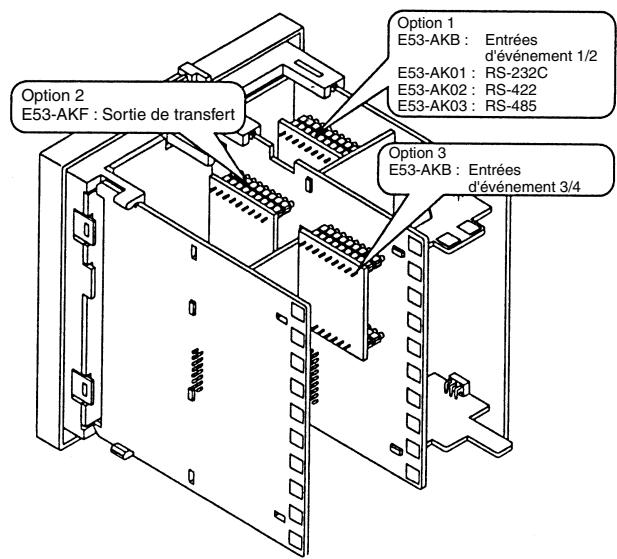

2. Insérez les cartes optionnelles dans les socles pour les options 1

à 3. Le schéma suivant illustre la relation entre les cartes optionnelles et les positions de montage. Option 1 E53-AKB : Pour remplacer la carte de sortie, utilisez un tournevis à lame plate pour soulever la carte de sortie. Option 2 E53-AKF : Sortie de transfert Entrées d'événement 1/2 E53-AK01 : RS-232C E53-AK02 : RS-422 E53-AK03 : RS-485 Option 3 E53-AKB : Entrées d'événement 3/4

3. Montez les cartes optionnelles et la carte d’alimentation dans

l'ordre indiqué. Régulateur numérique E5AK/E5EK I-93 Régulateur de température Installation de la carte de sortie

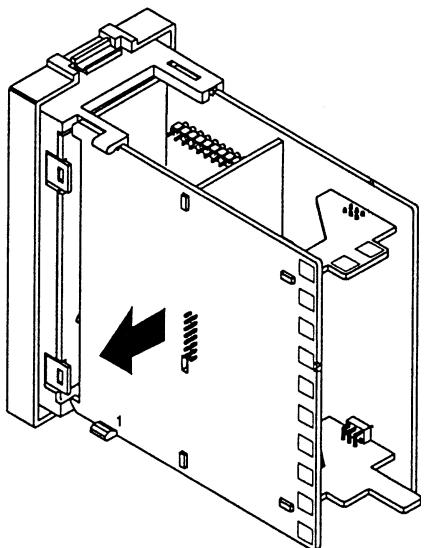

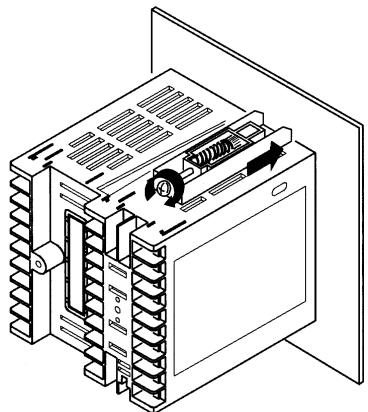

1. Retirez la carte d'alimentation et les cartes optionnelles dans

l'ordre indiqué dans le schéma qui suit. Pour retirer le mécanisme interne du boîtier, utilisez un tournevis Phillips correspondant à la taille de la vis montée sur la partie inférieure du panneau avant.

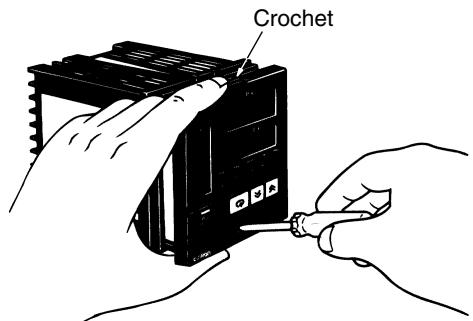

1. Tournez la vis dans le sens inverse des aiguilles d'une montre

tout en appuyant le crochet sur la partie supérieure du panneau avant. Crochet

2. Extrayez le mécanisme interne tout en maintenant les deux côtés

(droit et gauche) du panneau avant. Montage

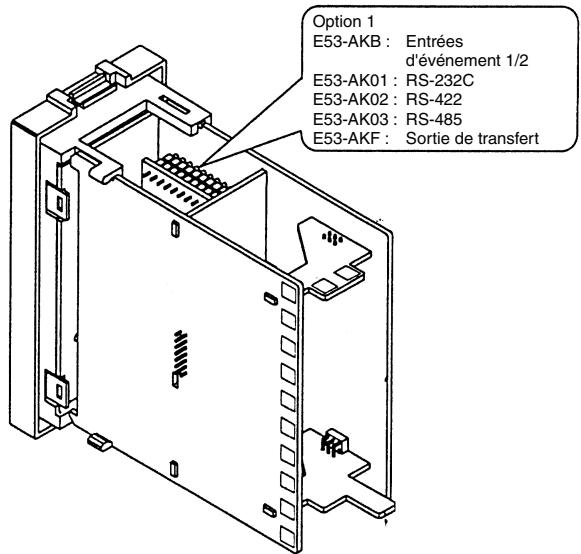

2. Insérez la carte optionnelle dans le socle pour l'option 1. Le

schéma suivant illustre la relation entre la carte optionnelle et la position de montage. Option 1 E53-AKB : Entrées d'événement 1/2 E53-AK01 : RS-232C E53-AK02 : RS-422 E53-AK03 : RS-485 E53-AKF : Sortie de transfert

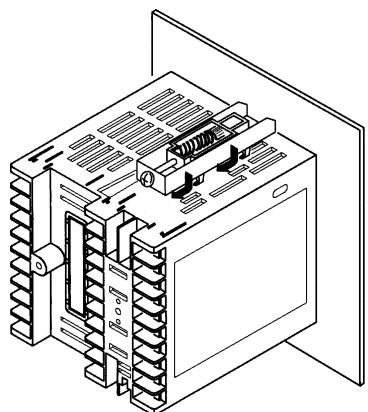

1. Insérez le régulateur E5AK dans le trou de montage du panneau

à la position illustrée dans la figure ci-dessous.

2. Insérez l'étrier de fixation (accessoire) dans les fentes de fixation,

en haut et en bas du boîtier arrière.

3. Serrez les vis de l'étrier de fixation sur les parties inférieure et

supérieure du modèle E5AK, de façon progressive, égale et en alternance de part et d'autre, jusqu'à ce que le rochet commence à glisser.

3. Montez la carte optionnelle et la carte d'alimentation dans l'ordre

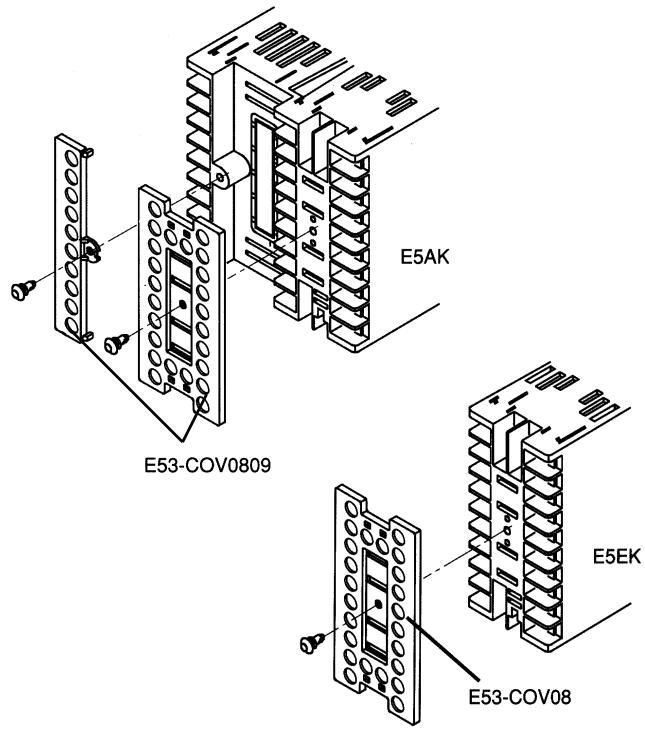

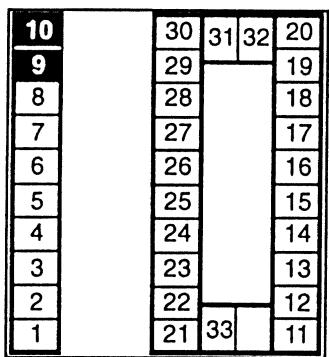

indiqué. I-94 Régulateur numérique E5AK/E5EK Cache-bornes E53-COV0809 et E53-COV08 (vendus séparément) Régulateur de température Fixez les cache-bornes à l'aide des ergots d'encliquetage, en procédant de la manière suivante. Les ergots d'encliquetage sont livrés avec les cache-bornes. Régulateur numérique E5AK/E5EK I-95 Câblage ■ Bornes de câblage pour E5AK Disposition des bornes 100 à 240 V~ c.a. (24 V~ c.a./c.c) SOURCE TRSF : EV1 à 4 : PTMR : RSP : sortie de transfert entrée d'événement potentiomètre entrée point de consigne distant Câblage Dans les schémas de câblage suivants, le côté gauche des numéros de borne indique l'intérieur du régulateur. Alimentation Appliquez 100 à 240 Vc.a. ou 24 Vc.a./Vc.c. aux bornes 9 et 10, suivant les caractéristiques techniques. Entrée capteur Connectez l'entrée de capteur aux bornes 11 à 14 et 33, en procédant comme suit, en fonction du type d'entrée.

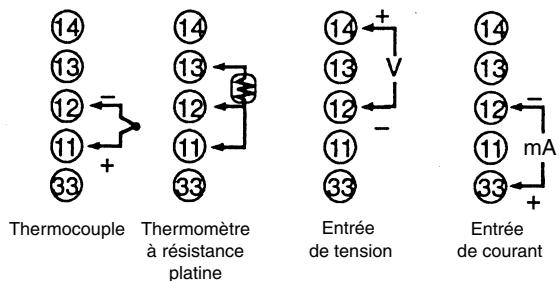

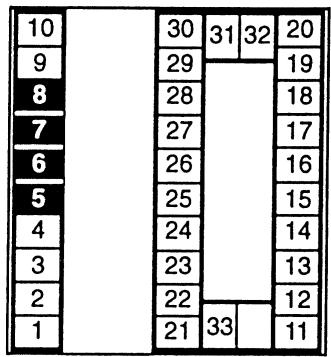

Thermocouple Thermomètre à résistance platine I-96 Régulateur numérique E5AK/E5EK Entrée de tension Entrée de courant Sortie de contrôle Les bornes 7 et 8 sont destinées à la sortie de contrôle 1 (OUT1), et les bornes 5 et 6 à la sortie de contrôle 2 (OUT2). Les schémas suivants représentent les cartes de sortie disponibles et leurs circuits internes d'égalisation. Masse Masse Relais Relais statique PNP NPN

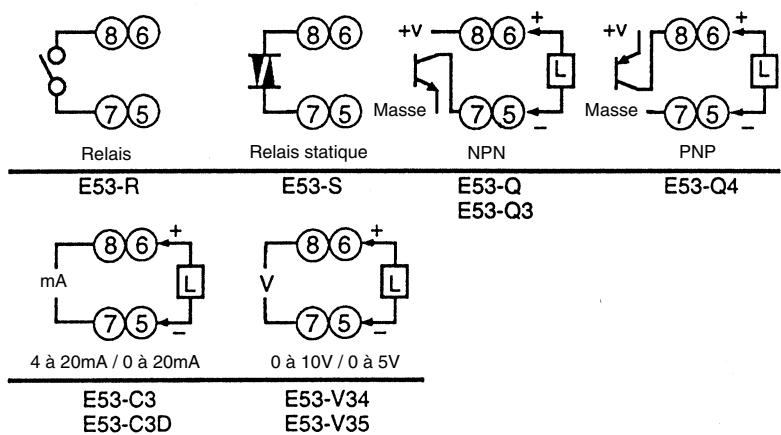

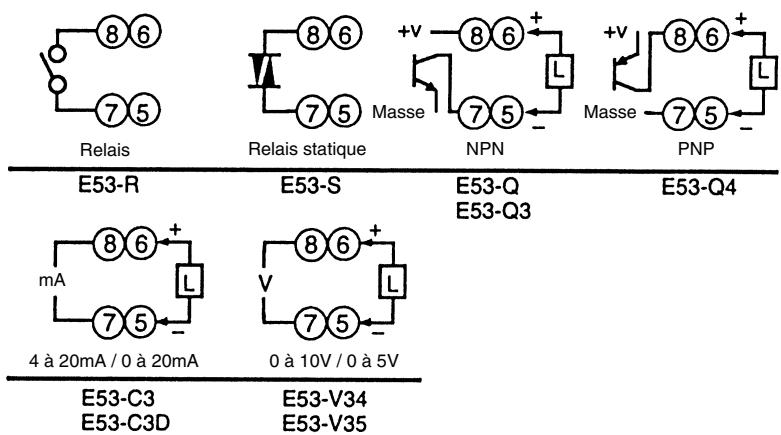

4 à 20mA / 0 à 20mA 0 à 10V / 0 à 5V Avec les cartes de sortie E53-V@@, la tension de sortie est d'environ 2 V pendant une seconde, après l'interruption de l'alimentation. Le tableau suivant présente les caractéristiques techniques de chaque carte de sortie. Modèle Type de sortie E53-R Caractéristiques techniques Relais 5 A à 250 Vc.a. E53-S Relais statique 1 A à une tension de 75 à 250 Vc.a. E53-Q E53-Q3 E53-Q4 Tension (NPN) Tension (NPN) Tension (PNP) NPN : 40 mA à 12 Vc.c. (avec protection contre les courts-circuits) NPN : 20 mA à 24 Vc.c. (avec protection contre les courts-circuits) PNP : 20 mA à 24 Vc.c. (avec protection contre les courts-circuits) E53-C3 E53-C3D 4 à 20 mA 0 à 20 mA 4 à 20 mA ; impédance de charge autorisée : 600 Ω max. ; résolution : environ 2 600 0 à 20 mA ; impédance de charge autorisée : 600 Ω max. ; résolution : environ 2 600 E53-V34 E53-V35 0 à 10 V 0à5V 0 à 10 Vc.c. ; impédance de charge autorisée : 1 kΩ min. ; résolution : environ 2 600 0 à 5 Vc.c. ; impédance de charge autorisée : 1 kΩ min. ; résolution : environ 2 600 Avec les régulateurs de température E5AK-PRR2, la sortie relais (1A à 250 Vc.a.) est fixe. Lors du remplacement de la carte de sortie, utilisez le modèle E53-R. Les schémas ci-après illustrent la relation entre les bornes et les sélections de relais ouvert/fermé.

Régulateur de température

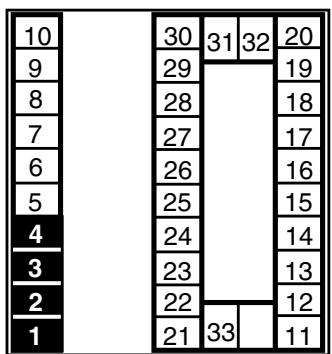

Fermer Sortie auxiliaire Les bornes 3 et 4 sont destinées à la sortie auxiliaire 1 (SUB1), et les bornes 1 et 2 à la sortie auxiliaire 2 (SUB2). Les schémas ci-après représentent les circuits internes d'égalisation des sorties auxiliaires :

Sortie auxiliaire 2 Caractéristiques de sortie : SPST-NO, 3 A à 250 Vc.a. Régulateur numérique E5AK/E5EK I-97 Entrée transformateur de courant/ potentiomètre Lorsque vous utilisez la fonction d'alarme de dysfonctionnement de l'élément chauffant sur le régulateur E5AK-AA2, connectez l'entrée du transformateur de courant aux bornes 15 à 17. Lorsque vous surveillez l'ouverture de la vanne sur le régulateur E5AK-PRR2, connectez le potentiomètre (PTMR) aux bornes 15 à 17. Connectez- ces entrées comme suit :

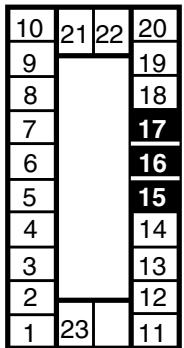

Entrée Transformateur de courant Potentiomètre Pour en savoir plus sur les entrées transformateurs de courant, lisez l'annexe relative au transformateur de courant dans le manuel d'utilisation du modèle E5AK/E5EK (H83/H85). Pour plus de détails sur le potentiomètre, reportez-vous au manuel d'instruction de la vanne connectée au régulateur de température. La plage de résistance variable s'étend de 100 Ω à 2,5 kΩ. Entrée valeur de consigne déportée Connectez l'entrée (RSP) utilisée comme valeur de consigne déportée aux bornes 21 et 22. Vous pouvez uniquement connecter des entrées allant de 4 à 20 mA. Connectez l'entrée en procédant de la manière suivante :

Régulateur numérique

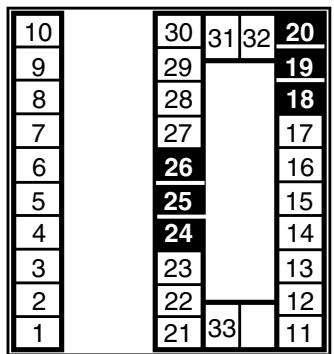

4 à 20 mA 21 − Entrée d'événement Connectez les entrées d'événement 1 et 2 (EV1/2) aux bornes 18 à 20 et les entrées d'événement 3 et 4 (EV3/4) aux bornes 24 à 26. Veuillez toutefois noter que vous ne pouvez pas utiliser les bornes 18 à 20 sur des régulateurs possédant une fonction de communication. Connectez les entrées d'événement en procédant de la manière suivante :

EV3 26 EV4 25 COM 18 − COM 24 − Entrées d'événement 1 et 2 Entrées d'événement 3 et 4 Les bornes 18 et 24 (COM) sont connectées à l'intérieur. Utilisez les entrées d'événement dans les conditions suivantes : Entrée par contact ON : 1 kΩ max. OFF : 100 kΩ min. Entrée sans contact ON : tension résiduelle de 1,5 V max., OFF : courant de fuite de 0,1 mA max. Polarités pendant une entrée sans contact : EV1 20 EV2 19

EV4 25 COM 18 − Entrées d'événement 1 et 2

COM 24 − Entrées d'événement 3 et 4 Sortie de transfert Connectez la sortie de transfert (TRSF) aux bornes 29 et 30. Le circuit interne d'égalisation de la sortie auxiliaire de transfert se présente comme suit :

Régulateur de température 4 à 20 mA

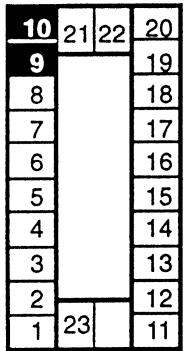

29 − Caractéristiques de la sortie de transfert : 4 à 20 mA Impédance de charge autorisée : 600 Ω max. Résolution : environ 2600 Communications Les bornes 18 à 20, 31 et 32 ne sont utilisables que sur les régulateurs de température équipés de cartes de communication (E53-AK01/02/03). Pour en savoir plus sur le câblage, lisez le chapitre 6 Utilisation de la fonction de communication dans le manuel d'utilisation du modèle E5AK/ E5EK (H83/H85). Régulateur numérique E5AK/E5EK I-99 ■ Bornes de câblage pour E5EK Disposition des bornes 100 à 240 V~ c.a. (24 V~ c.a./c.c) SOURCE TRSF : EV1/2 : PTMR : RSP : sortie de transfert entrée d'événement potentiomètre entrée point de consigne distant Câblage Dans les schémas de câblage suivants, le côté gauche des numéros de borne indique l'intérieur du régulateur de température. Alimentation Appliquez 100 à 240 Vc.a. ou 24 Vc.a./Vc.c. aux bornes 9 et 10, suivant les caractéristiques techniques. Entrée capteur Connectez l'entrée de capteur aux bornes 11 à 14 et 33, en procédant comme suit, en fonction du type d'entrée.

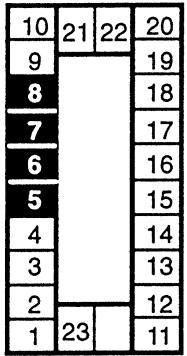

Thermocouple Thermomètre à résistance platine I-100 Régulateur numérique E5AK/E5EK Entrée de tension Entrée de courant Sortie de contrôle Les bornes 7 et 8 sont destinées à la sortie de contrôle 1 (OUT1), et les bornes 5 et 6 à la sortie de contrôle 2 (OUT2). Les schémas suivants représentent les cartes de sortie disponibles et leurs circuits internes d'égalisation. Masse Masse Relais Relais statique NPN PNP

4 à 20mA / 0 à 20mA 0 à 10V / 0 à 5V Avec les cartes de sortie E53-V@@, la tension de sortie est d'environ 2 V pendant une seconde, après l'interruption de l'alimentation. Le tableau suivant présente les caractéristiques techniques de chaque carte de sortie. Modèle E53-R Type de sortie Caractéristiques techniques Relais 5 A à 250 Vc.a. E53-S Relais statique 1 A à une tension de 75 à 250 Vc.a. E53-Q E53-Q3 E53-Q4 Tension (NPN) Tension (NPN) Tension (PNP) NPN : 40 mA à 12 Vc.c. (avec protection contre les courts-circuits) NPN : 20 mA à 24 Vc.c. (avec protection contre les courts-circuits) PNP : 20 mA à 24 Vc.c. (avec protection contre les courts-circuits) E53-C3 E53-C3D 4 à 20 mA 0 à 20 mA 4 à 20 mA, impédance de charge autorisée : 600 Ω max., résolution : environ 2600 0 à 20 mA, impédance de charge autorisée : 600 Ω max., résolution : environ 2 600 E53-V34 E53-V35 0 à 10 V 0à5V 0 à 10 Vc.c., impédance de charge autorisée :1 kΩ min., résolution : environ 2600 0 à 5 Vc.c., impédance de charge autorisée : 1 kΩ min., résolution : environ 2 600 Avec les régulateurs E5EK-PRR2, la sortie relais (1 A à 250 Vc.a.) est fixe. Lors du remplacement de la carte de sortie, utilisez le modèle E53-R. Les schémas ci-après illustrent la relation entre les bornes et les sélections de relais ouvert/fermé.

Ouvrir Régulateur de température

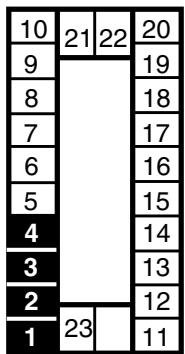

Fermer Sortie auxiliaire Les bornes 3 et 4 sont destinées à la sortie auxiliaire 1 (SUB1), et les bornes 1 et 2 à la sortie auxiliaire 2 (SUB2). Les schémas ci-après représentent les circuits internes d'égalisation des sorties auxiliaires :

Sortie auxiliaire 2 Caractéristiques de sortie : SPST-NO, 3 A à 250 Vc.a. Régulateur numérique E5AK/E5EK I-101 Entrée transformateur de courant/ potentiomètre Lorsque vous utilisez la fonction d'alarme de dysfonctionnement de l'élément chauffant sur le régulateur E5EK-AA2, connectez l'entrée du transformateur (CT) aux bornes 15 à 17. Lorsque vous surveillez l'ouverture de la vanne sur le régulateur E5EK-PRR2, connectez le potentiomètre (PTMR) aux bornes 15 à 17. Connectez- ces entrées comme suit :

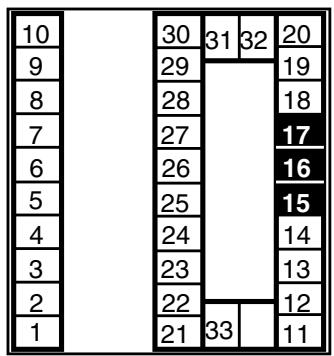

Entrée Transformateur de courant Potentiomètre Pour en savoir plus sur les entrées transformateur de courant, lisez l'annexe relative au transformateur de courant dans le manuel d'utilisation du modèle E5AK/E5EK (H83/H85). Pour plus de détails sur le potentiomètre, reportez-vous au manuel d'instruction de la vanne connectée au régulateur. La plage de résistance variable s'étend de 100 Ω à 2,5 kΩ. Entrée valeur de consigne déportée Connectez l'entrée (RSP) utilisée comme valeur de consigne déportée aux bornes 15 et 16. Notez cependant que vous ne pouvez pas utiliser la valeur de consigne déportée sur le régulateur E5EK-PRR2. Vous pouvez uniquement connecter des entrées de 4 à 20 mA. Connectez l'entrée en procédant de la manière suivante :

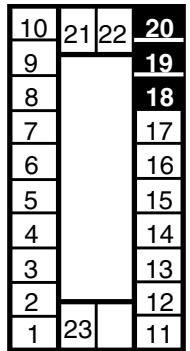

4 à 20 mA 15 − Entrée d'événement Connectez les entrées d'événement 1 et 2 (EV1/2) aux bornes 18 à 20. Veuillez toutefois noter que vous ne pouvez pas utiliser les bornes 18 à 20 sur des régulateurs possédant une fonction de communication. Connectez les entrées d'événement en procédant de la manière suivante :

EV1 20 EV2 19 COM 18 − Entrées d'événement 1 et 2 Utilisez les entrées d'événement dans les conditions suivantes : Entrée par contact ON : 1 kΩ max., OFF : 100 kΩ minimum Entrée sans contact ON : tension résiduelle de 1,5 V max., OFF : courant de fuite de 0,1 mA max. I-102 Régulateur numérique E5AK/E5EK Polarités pendant une entrée sans contact : EV1 20 EV2 19

COM 18 − Entrées d'événement 1 et 2 Sortie de transfert Connectez la sortie de transfert (TRSF) aux bornes 21 et 22. Le circuit interne d'égalisation de la sortie auxiliaire de transfert se présente comme suit :

22 − Caractéristiques de la sortie de transfert : 4 à 20 mA Impédance de charge autorisée : 600 Ω max. Résolution : environ 2600 Communications Vous ne pouvez utiliser les bornes 18 à 22 que sur les régulateurs de température équipés de cartes de communication (E53-AK01/02/03). Pour en savoir plus sur le câblage, lisez le chapitre 6 Utilisation de la fonction de communication dans le manuel d'utilisation du modèle E5AK/E5EK (H83/H85). ■ Précautions de câblage Utilisez des gaines pour séparer les câbles d'entrée et les lignes électriques, et protéger ainsi le régulateur et ses lignes des parasites extérieurs. Nous vous recommandons d'utiliser des bornes sans soudure pour le câblage du régulateur. Serrez les vis de borne avec un couple inférieur ou égal à 0,78 N·m ou 8 kgf·cm max. Veillez à ne pas les serrer trop fort. Alimentations Le E5AK/E5EK possède des alimentations indépendantes pour chaque bornier représenté ci-dessous. E5EK

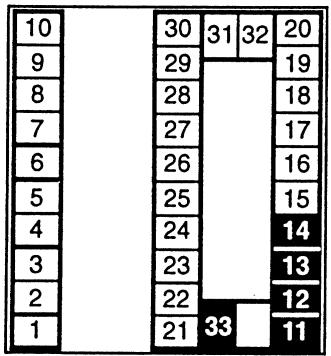

Régulateur de température E5AK

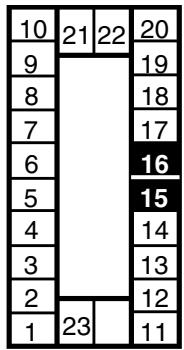

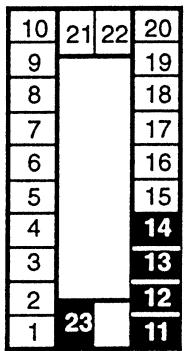

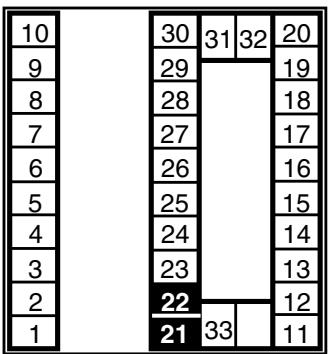

Note : Les bornes 21 et 22 du modèle E5EK appartiennent au bornier B lorsqu'une sortie de transfert est réglée sur l'option 1 et au bornier C pour les autres cartes optionnelles. Régulateur numérique E5AK/E5EK I-103 Fonctionnement ■ Après la mise sous tension ■ Type d'entrée Déterminez les caractéristiques d'E/S du régulateur numérique en mode Setup. Sélectionnez le code en vous référant au tableau qui suit. La valeur par défaut est " 2 : thermocouple K1 ". Thermomètre à résistance platine Tension ON Valeur Valeur de process 1 s min. 1 s min. Type d'entrée Entrée température Entrée courant/tension Limite sup. mise à l'échelle Sélection ˚C /˚F Limite inf. mise à l'échelle Virgule décimale Initialisation paramètre De page suivante I-104 Vers page suivante Régulateur numérique E5AK/E5EK Type d'entrée

JPt100 −199,9 à 650,0 (°C) /−199,9 à 999,9 (°F)

Pt100 −199,9 à 650,0 (°C) /−199,9 à 999,9 (°F)

−200 à 1 300 (°C) /−300 à 2 300 (°F)

0,0 à 500,0 (°C) /0,0 à 900,0 (°F)

−100 à 850 (°C) /−100 à 1 500 (°F)

0,0 à 400,0 (°C) /0,0 à 750,0 (°F)

−199,9 à 400,0 (°C) /−199,9 à 700,0 (°F)

0 à 600 (°C) /0 à 1 100 (°F)

−100 à 850 (°C) /−100 à 1 500 (°F)

0,0 à 400,0 (°C) /0,0 à 750,0 (°F)

−199,9 à 400,0 (°C) /−199,9 à 700,0 (°F)

−200 à 1 300 (°C) /−300 à 2 300 (°F)

0 à 1 700 (°C) /0 à 3 000 (°F)

0 à 1 700 (°C) /0 à 3 000 (°F)

100 à 1 800 (°C) /300 à 3 200 (°F)

0 à 2 300 (°C) /0 à 4 100 (°F)

PLII 0 à 1 300 (°C) /0 à 2 300 (°F)

0 à 10 V Thermomètre à résistance platine Thermocouple Entrée de courant Entrée de tension ■ Initialisation des paramètres La fonction d'initialisation des paramètres configure tous les paramètres sur les valeurs par défaut, sauf le type d'entrée, la limite supérieure de mise à l'échelle, la limite inférieure de mise à l'échelle, la virgule décimale et les paramètres de sélection °C/°F. De la page précédente Affectation sortie de contrôle 1 (non affichée par le E5@K-PRR2) Affectation sortie de contrôle 2 (non affichée par le E5@K-PRR2) Affectation des sorties Affectation de la sortie auxiliaire 1 Affectation de la sortie auxiliaire 2 Sortie auxiliaire

Sortie de contrôle (chaud) Oui Oui

Sortie de contrôle (froid) Oui Oui

Alarme 1 Oui Oui Oui Oui Alarme 2 Oui Oui Oui Oui Alarme 3 Oui Oui Oui Oui Alarme dysf. élt. chauffant (HBA) Oui Oui Oui Oui Fonction de sortie

Alarme rupture de boucle (LBA) Oui Oui Oui Oui Erreur 1 : erreur d'entrée

Oui Oui Erreur 2 : erreur de convertisseur A/N

Oui Oui Erreur 3 : erreur d'entrée RSP

Oui Oui Avec la sortie de contrôle (froid), les conditions de commutation du contrôle standard sur le contrôle chaud/froid sont satisfaites lorsque la fonction de sortie est affectée au côté froid pendant le contrôle chaud/froid. Alarme 1, type Autrement dit, lorsque la sortie de contrôle (froid) est affectée, le système effectue le contrôle du chaud-froid, et lorsque la sortie n'est pas affectée, le système effectue un contrôle standard. Alarme 1 ouverte en alarme Alarme 1, 2 ou 3 non configurée. Sortie de contrôle Destination affectation Modèles pour contrôle proportionnel de position Alarme 2, type Type d'alarme Alarme 2 ouverte en alarme Alarme 3, type Alarme 3 ouverte en alarme Fonctionnement direct/inverse ■ Affectations des sorties Les signaux disponibles comme sorties affectées sont la sortie de contrôle (chaud), la sortie de contrôle (froid), l'alarme 1, l'alarme 2, l'alarme 3, l'alarme rupture de boucle (LBA) et l'alarme dysfonctionnement d'élément chauffant (HBA). Les sorties auxiliaires du régulateur numérique ne peuvent pas servir de sorties de contrôle. La sortie de contrôle (chaud), la sortie de contrôle (froid), l'alarme 1, l'alarme 2, l'alarme 3, l'alarme rupture de boucle (LBA), l'erreur 1 (erreur d'entrée), l'erreur 2 (erreur de convertisseur A/N) et l'erreur 3 (erreur d'entrée RSP) disposent de fonctions de sortie. Ces fonctions sont affectées aux sorties de contrôle 1 et 2 et aux sorties auxiliaires 1 et 2. Sortie de contrôle Sortie auxiliaire

Oui Oui Erreur 1 : erreur d'entrée

Oui Oui Erreur 2 : erreur de convertisseur A/N

Oui Oui Erreur 3 : erreur d'entrée RSP

Oui Oui Alarme rupture de boucle (LBA) La fonction d'alarme rupture boucle (LBA) est disponible si vous l'affectez en tant que sortie. La fonction d'alarme rupture boucle n'est pas disponible lorsqu'une erreur de mémoire ou de convertisseur A/N se produit. La fonction d'alarme rupture boucle détecte les erreurs qui se produisent sur la boucle de contrôle et déclenche une alarme si la valeur de process ne varie pas lorsque la variable manipulée est au maximum ou au minimum. Par conséquent, vous pouvez utiliser la fonction d'alarme rupture boucle pour détecter les boucles de contrôle défaillantes. La destination d'affectation de chaque fonction de sortie peut être restreinte. Référez-vous au tableau suivant. Régulateur numérique E5AK/E5EK I-105 Régulateur de température Vers la page précédente Modèles standard ■ Sélecteurs de modes d'alarme Les sorties d'alarme sont disponibles si vous les affectez en tant que sorties. Le réglage d'origine est "2 : alarme limite supérieure (déviation)". Paramétrage

Fonctionnement alarme Sortie d'alarme Si X est positif Alarme limite supérieure et inférieure (déviation)

Si X est négatif Toujours à ON

Point de consigne (SP) Alarme limite supérieure (déviation)

Alarme limite inférieure (déviation)

Alarme plage limite supérieure et inférieure (déviation)

Alarme limite supérieure et inférieure avec séquence stand-by (déviation)

Alarme limite supérieure avec séquence stand-by (déviation) Toujours à OFF

Point de consigne (SP) Alarme limite inférieure avec séquence stand-by (déviation)

Point de consigne (SP) Toujours à OFF

Alarme limite supérieure valeur absolue

Alarme limite inférieure valeur absolue

Alarme limite supérieure valeur absolue avec séquence stand-by

Alarme limite inférieure valeur absolue avec séquence stand-by

Alarme déviation Lorsque vous choisissez une méthode de contrôle, référez-vous au tableau suivant pour effectuer un paramétrage correct. Si vous réglez le sélecteur de mode d'alarme sur un nombre entre 1 et 7, les valeurs d'alarme sont paramétrées sur l'écart du point de consigne, comme indiqué dans l'illustration suivante. Valeur d'alarme 10 ˚C/˚F 110 ˚C/˚F Point de consigne 100 ˚C/˚F Alarme absolue Si vous réglez le sélecteur de mode d'alarme sur 8 ou 9, les valeurs d'alarme sont paramétrées sur la valeur absolue, en fonction de 0°C/°F, comme indiqué dans l'illustration suivante. Valeur d'alarme 110 ˚C/˚F 0 ˚C/˚F I-106

110 ˚C/˚F Régulateur numérique E5AK/E5EK Méthode de contrôle Affectation de Affectation de la sortie de la sortie de contrôle 1 contrôle 2 Fonctionnement Chaud Sortie de contrôle (chaud)

Inversé Froid Sortie de contrôle (chaud)

Direct Chaud/Froid Sortie de contrôle (chaud) Sortie de contrôle (froid) Inversé ■ Fermée en alarme/Ouverte en alarme Lorsque vous réglez le régulateur sur "Fermée en alarme", l'état de la fonction de sortie d'alarme est sorti tel quel. Lorsque vous le réglez sur "Ouverte en alarme", l'état de la fonction de sortie d'alarme est sorti inversé. Condition Alarme Sortie LED de sortie Fermée en alarme

Allumée OFF OFF Eteinte Ouverte en alarme

Eteinte Vous pouvez régler le type d'alarme et les fonctions "Fermée en alarme"(normalement ouverte) ou "Ouverte en alarme" (normalement fermée) indépendamment de chaque alarme. Sélectionnez Fermée en alarme ou Ouverte en alarme dans les paramètres "alarme 1 à 3 ouvertes en alarme" (mode Setup). Le réglage d'origine est "Fermée en alarme" [ n-o ]. ■ Liste d'opérations sur les paramètres Pour commuter sur d'autres modes que le mode manuel ou le mode de protection, utilisez la sélection de mode dans l'affichage du menu. La figure suivante présente tous les paramètres dans leur ordre d'affichage. Selon la configuration du mode de protection et les conditions d'utilisation, certains paramètres ne s'affichent pas. Tension ON A/M 1 s min. 1 s min. Mode niveau 0 Mode manuel 1 s min. A/M Mode niveau 1 1 s min. 1 s min. Mode niveau 2 A/M

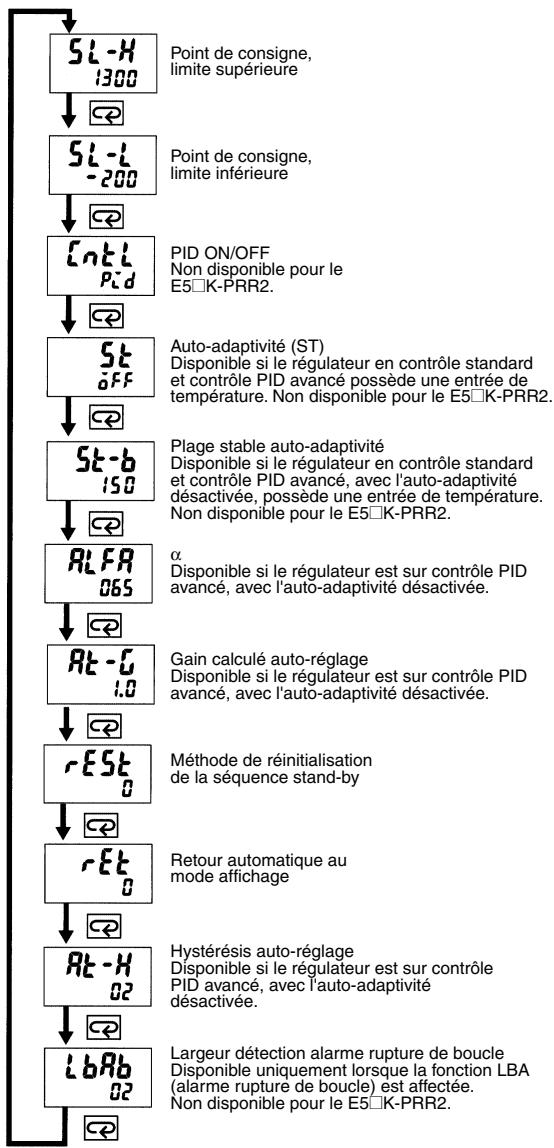

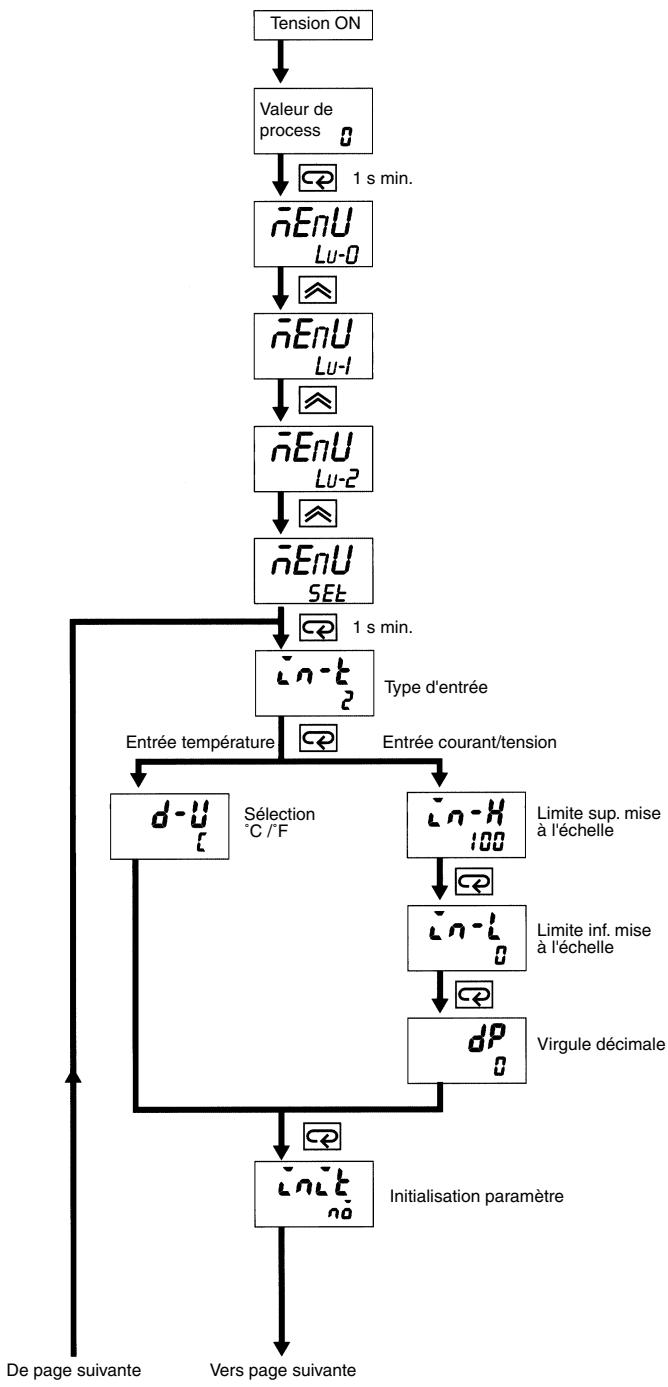

1 s min. 1 s min. Mode option 1 s min. Mode calibrage Vous pouvez commuter les paramètres d'un mode à l'aide de la touche affichage. Le paramètre qui suit le dernier paramètre est le paramètre du début. Note : Le contrôle du régulateur se réinitialise lorsque ce dernier est en mode Setup, extension, option ou calibrage, auquel cas les sorties de contrôle et auxiliaires sont sur OFF. La condition de réinitialisation s'annule lorsque le régulateur est dans un autre mode que ceux indiqués ci-dessus. ■ Paramètres et menus Note : Pour plus de détails sur les fonctions de chaque partie et le contenu de l'affichage, consultez le Manuel d'utilisation du E5AK/E5EK (H83/ H85). Il est possible que certaines fonctions sélectionnées sur le régulateur numérique en mode Setup ou extension ne s'affichent pas, tout comme certaines fonctions optionnelles. Mode Protect Restreint l'utilisation du menu et des touches A/M. La fonction de protection empêche la modification involontaire des paramètres et la permutation entre le fonctionnement automatique et manuel. Mode Manual Vous pouvez régler le régulateur sur le fonctionnement manuel. Vous ne pouvez agir manuellement sur la variable manipulée que dans ce mode. Régulateur numérique E5AK/E5EK I-107 Mode Level 0 Configurez le régulateur de température sur ce mode, en fonctionnement normal. Dans ce mode, vous pouvez changer le point de consigne pendant le fonctionnement et démarrer ou stopper le régulateur. La valeur de process, la rampe de valeur de consigne et la variable manipulée ne peuvent être surveillés que dans ce mode. Mode Level 1 Mode principal de réglage du contrôle. Ce mode vous permet d'exécuter un réglage automatique (auto-tuning), de définir les valeurs d'alarme et de configurer la période de contrôle ainsi que les paramètres PID. Mode Level 2 Mode auxiliaire de réglage du contrôle. Ce mode vous permet de configurer les paramètres de limitation de la variable manipulée et du point de consigne, de commuter entre les modes distant et local, permuter avec le mode SP, ainsi que définir l'alarme rupture boucle, l'hystérésis d'alarme et la valeur du filtre numérique des entrées. Mode Setup Mode utilisé pour configurer les caractéristiques techniques de base. Ce mode vous permet de définir les paramètres à vérifier ou à configurer avant une opération, par exemple, le type d'entrée, la mise à l'échelle, les affectations des sorties et le fonctionnement direct/inversé. Mode Expansion Mode utilisé pour configurer des fonctions étendues. Ce mode vous permet de configurer l'auto-adaptavité (selftuning), le limiteur de valeur de consigne, de sélectionner les fonctions de contrôle avancées PID ou ON/OFF, de spécifier la méthode de réinitialisation de la séquence stand-by et de définir le tamps du retour automatique à l'affichage de surveillance. Mode Option Mode utilisé pour configurer des fonctions optionnelles. Ne sélectionnez ce mode que si le régulateur est équipé d'une carte optionnelle. Ce mode vous permet de configurer les conditions de communication, les paramètres de sortie de transfert et d'entrée d'événement correspondant au type de carte optionnelle montée dans le régulateur. La fonction d'alarme de dysfonctionnement élément chauffant, le temps de course du contrôle proportionnel de position et le paramètre de mise à l'échelle de la valeur de consigne déportée se trouvent également sous ce mode. Mode Calibration Mode de calibrage des entrées et des sorties de transfert. Lorsque vous calibrez une entrée, le type d'entrée sélectionné est calibré. Toutefois, vous ne pouvez calibrer une sortie de transfert que si le régulateur est équipé d'une carte de communication (E53-AKF). ■ Fonctionnement des paramètres Pour plus de détails sur chaque paramètre et le mode calibrage, consultez le Manuel d'utilisation du E5AK/E5EK (H83/H85). Pour plus de détails sur le paramétrage, reportez-vous à la page I-93. Mode Level 0 Valeur de process Rampe de point de consigne PV/SV (point de consigne local/distant) Avec la fonction de rampe de point de consigne, le régulateur fonctionne d'après la valeur (point de consigne pendant la rampe) limitée par une vitesse de variation, au lieu du point de consigne modifié quand celui-ci est changé. L'intervalle pendant lequel est limité le point de consigne pendant la rampe s'appelle la "rampe de point de consigne". Point de consigne pendant la rampe de point de consigne Pour le E5@K-PRR2 Variable manipulée Surveillance MV (chaud) Point de consigne Rampe de point de consigne Valeur de réglage de la rampe de point de consigne Surveillance ouverture Unité de temps rampe point de consigne Temps Point de commutation (chaud/froid) Variable manipulée Surveillance MV (froid) Vous pouvez surveiller le point de consigne variant dans la rampe grâce au paramètre "point de consigne pendant la rampe de point de consigne" (mode niveau 0). Exécution/arrêt PV/SV (valeur courante/valeur de consigne) La valeur de process s'affiche dans le cadre n° 1 et le point de consigne dans le cadre n° 2. Si vous utilisez la fonction multi-SP, la valeur du point définie, le point de consigne 0 ou 1, est reliée. Surveillance du point de consigne déporté Surveillance du point de consigne déporté en mode point de consigne local. Point de consigne pendant une rampe de point de consigne Surveillance du point de consigne pendant l'utilisation de la fonction de rampe de point de consigne. I-108 Régulateur numérique La vitesse de variation pendant la rampe de point de consigne est précisée par les paramètres "valeur de réglage de la rampe de point de consigne" et "unité de temps de rampe de point de consigne". Lorsque la "valeur de réglage de la rampe de point de consigne" est à la valeur par défaut de 0, la fonction de rampe est désactivée. E5AK/E5EK Mode protection Mode manuel 1 s min. Appuyez deux fois pendant 1 s minimum. Valeur de process Sécurité Variable manipulée/ ouverture vanne Voyant MANU Bargraphe (voir remarque) Protection de la touche A/M 1 s min. Note : uniquement pour le E5AK Vers niveau 0 Appuyez deux fois pendant 1 s minimum. Sécurité Chaque mode marqué d'un "X" dans le tableau suivant n'apparaît pas dans le menu lorsque ce paramètre est défini entre 0 et 3. Mode Valeur définie

La carte est uniquement en mode niveau 0 et le menu n'est pas accessible lorsque ce paramètre est défini entre 4 et 6. Seul le paramètre "PV/SP" (valeur actuelle/point de consigne) en mode niveau 0 peut être utilisé lorsque ce paramètre est défini sur 5. Seul le paramètre "PV/SP" (valeur actuelle/point de consigne) en mode niveau 0 peut être utilisé lorsque ce paramètre est défini sur 6. Protection de la touche A/M Régulateur de température Désactivation de la fonction de la touche A/M. Régulateur numérique E5AK/E5EK I-109 Mode niveau 1 Mode niveau 2 AT exécuter/annuler Distante/locale Utilisation pour la fonction de communication. Point de consigne 0 Utilisé avec la fonction points de consigne multiples. Mode point de consigne Point de consigne 1 Utilisé avec la fonction points de consigne multiples. Unité de temps de la rampe de point de consigne Point de consigne 2 Utilisé avec la fonction points de consigne multiples. Valeur de réglage de la rampe de point de consigne Point de consigne 3 Utilisé avec la fonction points de consigne multiples. Temps de détection alarme de rupture de boucle (LBA) Disponible lorsque la LBA (alarme rupture de boucle) est affectée comme sortie. Non disponible pour le E5@K-PRR2. Valeur d'alarme 1 Disponible lorsque la sortie d'alarme 1 est affectée. MV à l'arrêt Valeur d'alarme 2 Disponible lorsque la sortie d'alarme 2 est affectée. MV à l'erreur PV Valeur d'alarme 3 Disponible lorsque la sortie d'alarme 3 est affectée. Plage proportionnelle Disponible lorsque le régulateur est sur contrôle PID avancé. Temps intégral Disponible lorsque le régulateur est sur contrôle PID avancé. Temps dérivé Disponible lorsque le régulateur est sur contrôle PID avancé. Limite supérieure MV Non disponible pour le E5@K-PRR2. Limite inférieure MV Non disponible pour le E5@K-PRR2. Limite vitesse de changement MV Pour le E5@K-PRR2 Pour le contrôle chaud/froid Coefficient de refroidissement Utilisé lorsque le régulateur est sur contrôle de chaud et de froid. Bande morte Utilisé(e) lorsque le régulateur est sur contrôle de chaud et de froid. Filtre d'entrée numérique Pour le E5@K-PRR2 Bande morte proportionnelle à la position Valeur de réinitialisation manuelle Disponible lorsque le paramètre de temps intégral du régulateur en mode contrôle standard est "0". Alarme 2, hystérésis Disponible lorsque la sortie d'alarme 2 est affectée. Hystérésis (chauffage) Disponible lorsque le régulateur est sur contrôle ON/OFF. Pour le contrôle chaud/froid Hystérésis (froid) Disponible lorsque le régulateur est sur contrôle ON/OFF. Période de contrôle (chaud) Disponible lorsque le régulateur possède une sortie relais ou tension, ou s'il fonctionne en contrôle PID avancé. Pour le contrôle chaud/froid Période de contrôle (froid) Disponible lorsque le régulateur possède une sortie relais ou tension, ou s'il fonctionne en contrôle PID avancé. Valeur courante Surveillance courant élément chauffant Disponible lorsque l'alarme de dysfonctionnement d'élément chauffant est affectée. Détection dysfonctionnement élément chauffant Disponible lorsque l'alarme de dysfonctionnement d'élément chauffant est affectée. I-110 Régulateur numérique Hystérésis ouverture/fermeture Alarme 1, hystérésis Disponible lorsque la sortie d'alarme 1 est affectée. E5AK/E5EK Alarme 3, hystérésis Disponible lorsque la sortie d'alarme 3 est affectée. Décalage entrée, limite supérieure Disponible si le type d'entrée est un thermocouple ou un thermomètre à résistance platine. Décalage entrée, limite inférieure Disponible si le type d'entrée est un thermocouple ou un thermomètre à résistance platine. (Voir décalage d'entrée) Mode Setup Décalage d'entrée Si vous sélectionnez l'entrée de température, la mise à l'échelle n'est pas nécessaire. Ceci s'explique par le fait que l'entrée est traitée en tant que "température" puisqu'elle correspond au type d'entrée. Notez, toutefois, que vous pouvez décaler les valeurs limites supérieure et inférieure du capteur. Par exemple, si vous décalez les valeurs limites supérieure et inférieure de 1,2°C, la valeur de process (avant décalage) prise en compte est égale à 201,2°C après le décalage, lorsque l'entrée est égale à 200°C avant le décalage. Type d'entrée Entrée température Entrée courant/tension Limite sup. mise à l'échelle Sélection ˚C /˚F Température Limite inférieure Valeur de compensation limite supérieure Limite inf. mise à l'échelle Après compensation Avant compensation Valeur de compensation limite inférieure Entrée (% de la pleine échelle) Virgule décimale Initialisation paramètre Affectation sortie de contrôle 1 (non affichée par le E5@K-PRR2) Affectation sortie de contrôle 2 (non affichée par le E5@K-PRR2) Affectation des sorties Affectation sortie auxiliaire 1 Affectation sortie auxiliaire 2 Régulateur de température Limite supérieure Alarme 1, type Alarme 1 ouverte en alarme Alarme 1, 2 ou 3 non configurée. Alarme 2, type Type d'alarme Alarme 2 ouverte en alarme Alarme 3, type Alarme 3 ouverte en alarme Fonctionnement direct/inverse Régulateur numérique E5AK/E5EK I-111 Mode extension Mode option Fonction points de consigne multiples Disponible pour les fonction d'entrée d'événement. Point de consigne, limite supérieure Affectation d'entrée d'événement 1 Disponible pour la fonction d'entrée d'événement. Point de consigne, limite inférieure Affectation d'entrée d'événement 2 Disponible pour la fonction d'entrée d'événement.

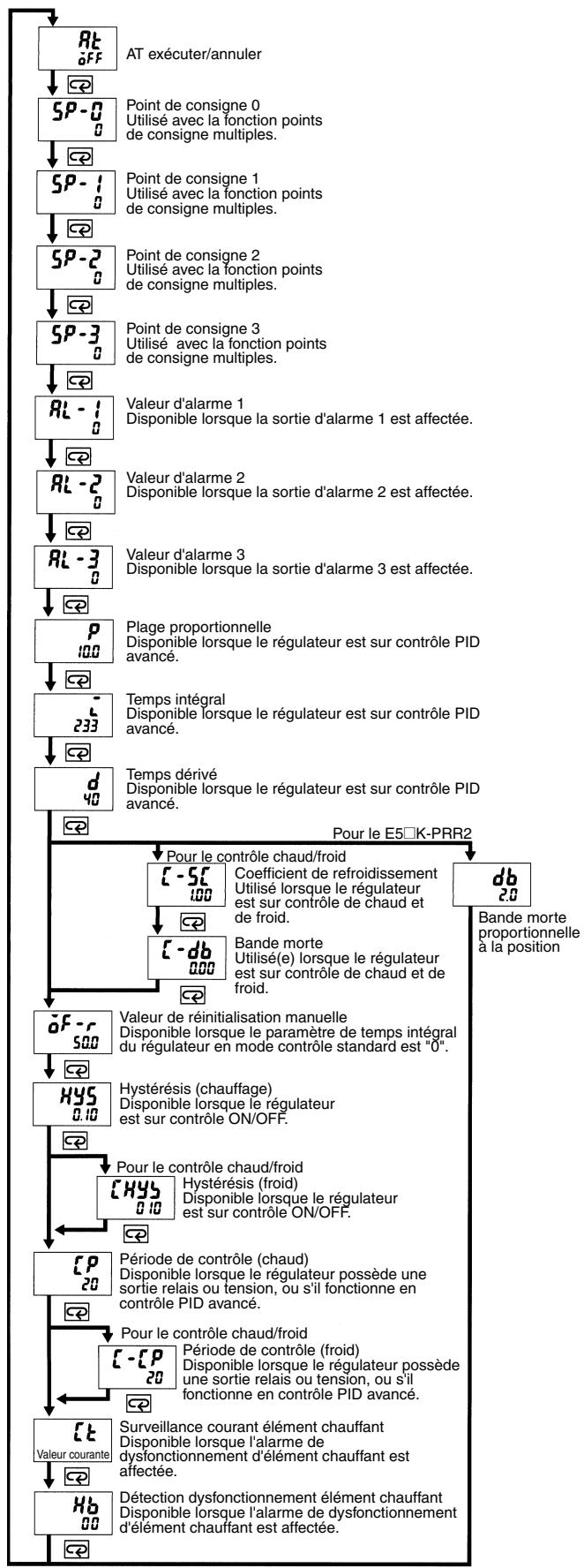

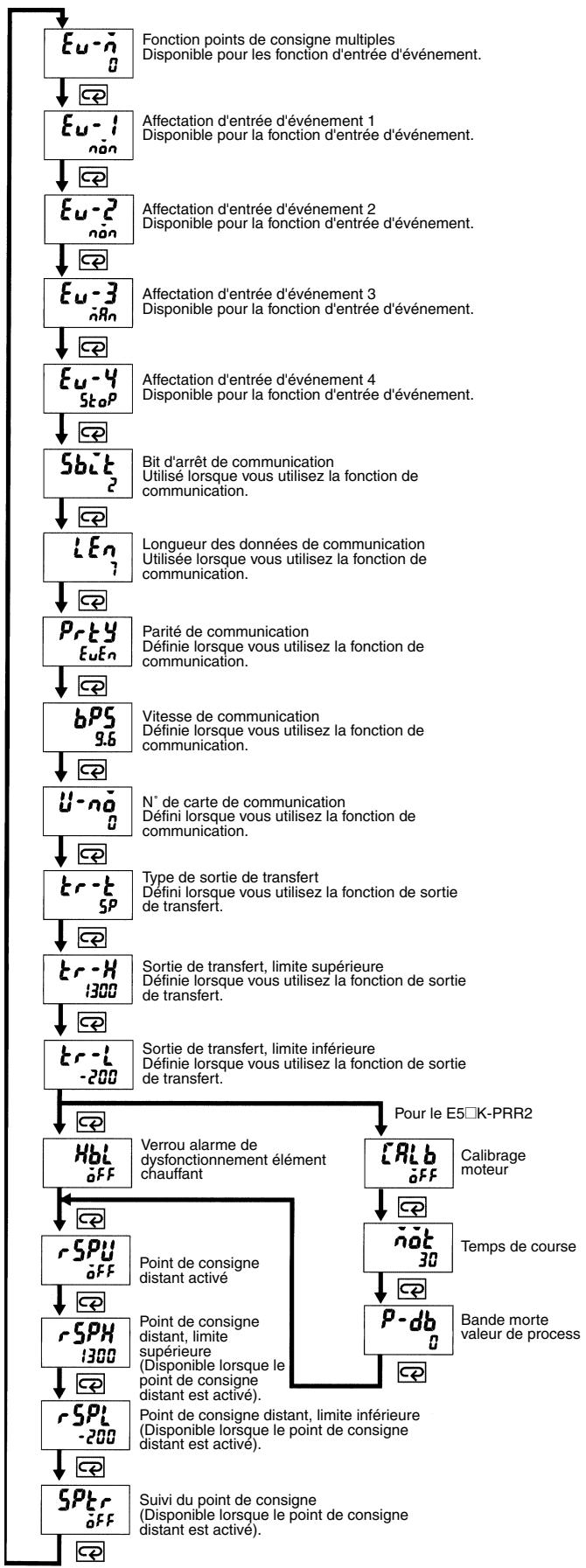

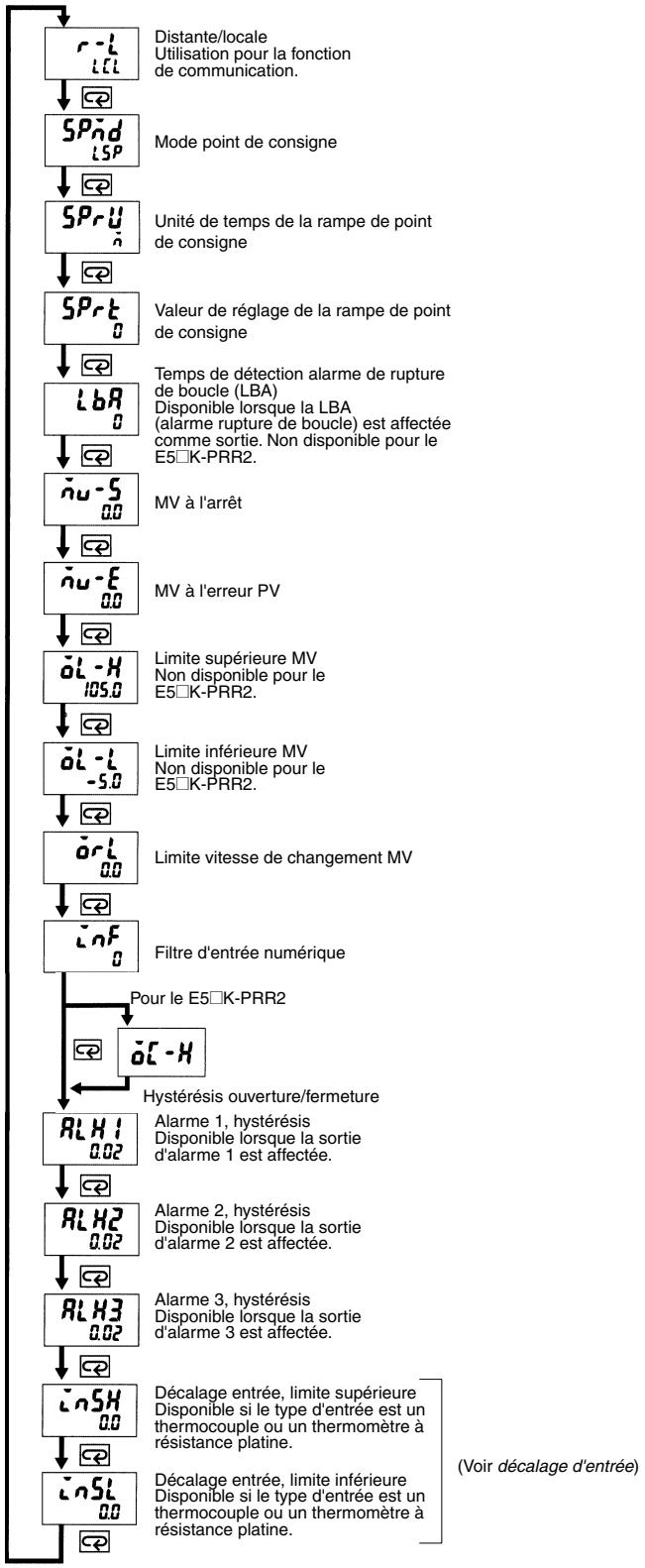

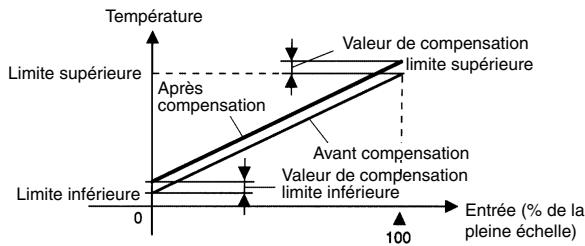

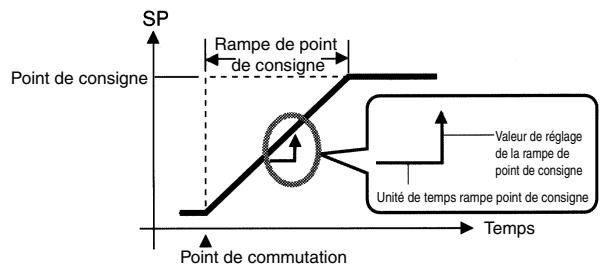

Non disponible pour le E5@K-PRR2. Auto-adaptivité (ST) Disponible si le régulateur en contrôle standard et contrôle PID avancé possède une entrée de température. Non disponible pour le E5@K-PRR2. Plage stable auto-adaptivité Disponible si le régulateur en contrôle standard et contrôle PID avancé, avec l'auto-adaptivité désactivée, possède une entrée de température. Non disponible pour le E5@K-PRR2. Disponible si le régulateur est sur contrôle PID avancé, avec l'auto-adaptivité désactivée. Gain calculé auto-réglage Disponible si le régulateur est sur contrôle PID avancé, avec l'auto-adaptivité désactivée. Affectation d'entrée d'événement 3 Disponible pour la fonction d'entrée d'événement. Affectation d'entrée d'événement 4 Disponible pour la fonction d'entrée d'événement. Bit d'arrêt de communication Utilisé lorsque vous utilisez la fonction de communication. Longueur des données de communication Utilisée lorsque vous utilisez la fonction de communication. Parité de communication Définie lorsque vous utilisez la fonction de communication. Méthode de réinitialisation de la séquence stand-by Vitesse de communication Définie lorsque vous utilisez la fonction de communication. Retour automatique au mode affichage Hystérésis auto-réglage Disponible si le régulateur est sur contrôle PID avancé, avec l'auto-adaptivité désactivée. Largeur détection alarme rupture de boucle Disponible uniquement lorsque la fonction LBA (alarme rupture de boucle) est affectée. Non disponible pour le E5@K-PRR2. N˚ de carte de communication Défini lorsque vous utilisez la fonction de communication. Type de sortie de transfert Défini lorsque vous utilisez la fonction de sortie de transfert. Sortie de transfert, limite supérieure Définie lorsque vous utilisez la fonction de sortie de transfert. Sortie de transfert, limite inférieure Définie lorsque vous utilisez la fonction de sortie de transfert. Pour le E5@K-PRR2 Verrou alarme de dysfonctionnement élément chauffant Calibrage moteur Temps de course Point de consigne distant activé Point de consigne distant, limite supérieure (Disponible lorsque le point de consigne distant est activé). Point de consigne distant, limite inférieure (Disponible lorsque le point de consigne distant est activé). Suivi du point de consigne (Disponible lorsque le point de consigne distant est activé). I-112 Régulateur numérique E5AK/E5EK Bande morte valeur de process ■ Comment utiliser l'affichage des erreurs Lorsqu'une erreur survient, l'écran n°1 indique en alternance les codes d'erreur ainsi que l'élément d'affichage concerné. Cette section décrit la procédure de vérification des codes d'erreur affichés et les actions à mettre en oeuvre pour résoudre le problème. Erreur d'entrée Signification Erreur sur l'entrée. Action Vérifiez le câblage des entrées, recherchez les déconnexions et les courts-circuits, et vérifiez le type d'entrée et le cavalier (jumper) du type d'entrée. Fonctionnement pendant l'erreur Pour les fonctions de sortie de contrôle, sort la variable manipulée correspondant à la configuration du paramètre "MV à l'erreur PV" (mode niveau 2). Les fonctions de sortie d'alarme sont activées lorsque la limite supérieure est dépassée. Erreur Mémoire Signification Le fonctionnement de la mémoire interne est en erreur Action Commencez par éteindre puis rallumer l'appareil. Si l'affichage reste inchangé, le régulateur E5AK/E5EK doit être réparé. Si l'affichage redevient normal, la cause probable peut être des parasites extérieurs affectant le système de commande. Vérifiez la présence de parasites extérieurs. Fonctionnement pendant l'erreur Fonctions de sortie de contrôle désactivées (OFF) (2 mA max. Pour les sorties 4 à 20 mA et sortie équivalente à 0 % pour les autres sorties). Les fonctions de sortie d'alarme sont désactivées. Erreur du convertisseur A/N Signification Circuits internes en erreur. Action Commencez par éteindre puis rallumer l'appareil. Si l'affichage reste inchangé, le régulateur E5AK/E5EK doit être réparé. Si l'affichage redevient normal, la cause probable peut être des parasites extérieurs affectant le système de commande. Vérifiez la présence de parasites extérieurs. Fonctionnement pendant l'erreur Fonctions de sortie de contrôle désactivées (OFF) (2 mA max. Pour les sorties 4 à 20 mA et sortie équivalente à 0 % pour les autres sorties). Les fonctions de sortie d'alarme sont désactivées. Erreur de données calibrage Signification Erreur sur les données de calibrage. Action Réparation impérative. Fonctionnement pendant l'erreur Les fonctions de sortie de contrôle et de sortie d'alarme sont actives. Toutefois, notez que la précision d'affichage n'est pas garantie. Plage d'affichage dépassée Signification Bien qu'il ne s'agisse pas d'une erreur, ce message s'affiche si la valeur de process dépasse la plage d'affichage lorsque la plage de contrôle (plage de sélection ±10 %) est plus large que la plage d'affichage (−1 999 à o 9 999).

• Si la valeur est inférieure à −1 999 Fonctionnement

• Si la valeur est supérieure à 9 999 Le contrôle se poursuit avec un fonctionnement normal. Régulateur numérique E5AK/E5EK I-113 Régulateur de température Cette erreur est uniquement émise pendant une entrée de température et s'affiche pendant 2 secondes lors de la mise sous tension. Erreur de calibrage moteur (Affichée sur l'affichage n˚ 2) Signification Le calibrage s'est terminé par une erreur. Action Dans un premier temps, connectez correctement le câblage du potentiomètre, de la sortie ouverte et de la sortie fermée. Effectuez ensuite à nouveau le calibrage moteur. Procédure Fonctionnement pendant l'erreur I-114 Au moment du calibrage moteur, la sortie ouverte fonctionne et ensuite la sortie fermée. Toutefois, comme la valeur est incorrecte, le résultat s'avère être une erreur. Régulateur numérique E5AK/E5EK ■ Auto-adaptativité (self-tuning) en logique floue Caractéristiques

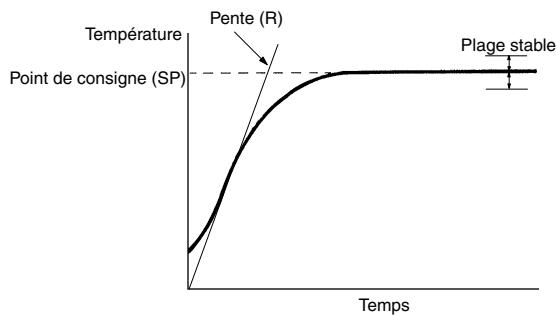

• Le régulateur E5AK/E5EK décide lui-même lorsqu'il faut effectuer une auto-adaptivité en logique floue. Fonction d'auto-adaptativité en logique floue Conditions d'actualisation des constantes PID Si le contrôle par étape est appliqué avant d'avoir obtenu la pente de température maximale (R), le mode SRT ne renouvelle aucune constante PID. Si la bande de réglage proportionnelle obtenue à partir des valeurs R et L qui ont été mesurées avant la fin de l'imposition est plus grande que la bande proportionnelle actuelle, les constantes PID sont renouvelées car la valeur mesurée va dans la direction de la bande proportionnelle appropriée et le point de consigne à ce moment-là est le point de consigne exécuté en mode SRT. Pente (R) La fonction d'auto-adaptativité en logique floue possède trois modes. Température En mode SRT (réglage réponse indicielle), les constantes PID sont réglées à l'aide d'une méthode de réponse indicielle au moment du changement du point de consigne. En mode DT (réglage perturbation), les constantes PID sont ajustées de façon à ce que la température contrôlée se situe dans la plage cible définie à l'avance lorsqu'il y a des perturbations externes. En mode HT (réglage pompage), lorsqu'il y a du pompage, les constantes PID sont ajustées pour supprimer ce phénomène de pompage. Point de consigne (SP) Note : Veillez à allumer l'alimentation à la charge avant ou en même temps que vous enclenchez le régulateur de température. Le temps mort (de coupure-établissement) est mesuré à partir du moment où le régulateur de température commence à fonctionner. Si une charge, telle qu'un élément chauffant, est activée après l'enclenchement du régulateur de température, c'est le temps mort plutôt que la valeur réelle qui est mesuré et l'on obtient des constantes PID inappropriées. Si un temps mort extrêmement long est mesuré, le résultat du contrôle est fixé à 0 % pour un court instant avant de revenir à 100 % et les constantes font alors l'objet d'un nouveau réglage. Ce nouveau réglage n'est effectué que pour les longs temps morts, veillez donc à respecter les précautions données ci-dessus lorsque vous entamez l'opération. Conditions de démarrage du mode SRT Le mode SRT s'enclenche si les conditions suivantes sont satisfaites simultanément lorsque vous allumez le E5AK/E5EK ou que vous modifiez le point de consigne. Au moment de l'activation du Au moment du changement du E5AK/E5EK point de consigne

1. Le point de consigne au 1. Le nouveau point de consigne

diffère du point de consigne moment de l'activation du utilisé lors de la dernière exéE5AK/E5EK diffère du point cution du mode SRT (voir de consigne utilisé lors de la note). dernière exécution du mode SRT (voir note).

2. La valeur de process est en

état stable lorsque vous modi2. La valeur de process au fiez le point de consigne. moment de l'activation du E5AK/E5EK est inférieure au 3. Une plus grande valeur est point de consigne en fonctionfixée pour le point de consinement inversé et supérieure gne fonctionnement à celui-ci en fonctionnement inversé et une plus petite normal. valeur en fonctionnement normal. Note : Le dernier point de consigne exécuté en mode SRT est réglé sur 0 avant expédition et lorsque vous passez du contrôle PID avancé au contrôle PID avancé avec auto-adaptivitée en logique floue. Plage stable Temps Statut de température stable Si la température se situe dans la plage de fonctionnement stable pendant un certain temps, l'on considère que la température est stable. Ce temps s'appelle le temps d'appréciation de la stabilité. A l'instar des constantes PID, le temps d'appréciation de la stabilité est ajusté à l'aide de l'auto-adaptivitée en logique floue en fonction des caractéristiques de l'objet à contrôler. L'auto-adaptivitée en logique floue n'est pas activée si la température est stable car le régulateur de température juge que le contrôle de la température est uniforme. Inférieur au temps de jugement de stabilité Plage stable Point de consigne Plage stable (Réglée sur 15,0 ˚C avant l'expédition) Temps de jugement de stabilité Stable Stable Statut équilibré Si la valeur de process se situe dans la plage de fonctionnement stable pendant 60 sec. lorsqu'il n'y a pas de sortie, l'on considère que la température est équilibrée. Conditions de démarrage du mode DT

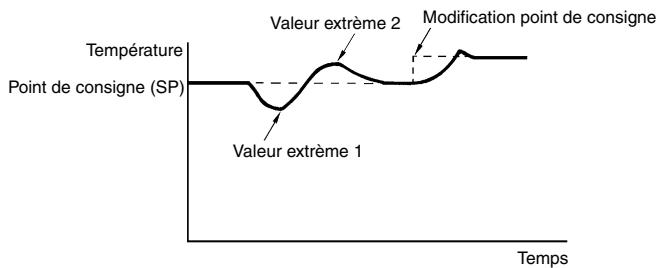

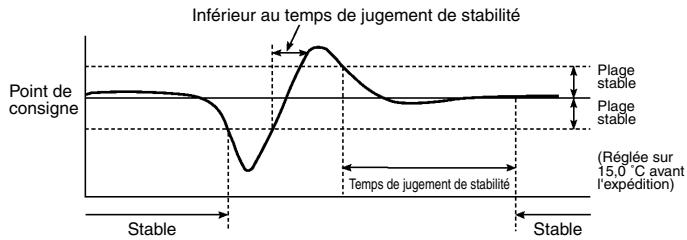

1. Le mode DT s'enclenche si la température qui était stable varie

en raison de perturbations externes et que la déviation de température dépasse la plage de fonctionnement stable, et que la température redevient à nouveau stable, à condition que le nombre de valeurs de température maximales soit inférieur à quatre.

2. Le mode DT s'enclenche si vous modifiez le point de consigne

dans des conditions n'activant pas le mode SRT et que la température devient stable, pour autant que le nombre de valeurs de température maximales soit inférieur à quatre. S'il y a quatre valeurs de température maximales ou plus, le mode HT s'enclenche. Valeur extrème 2 Modification point de consigne Température Point de consigne (SP) Valeur extrème 1 Temps Régulateur numérique E5AK/E5EK I-115 Régulateur de température L'auto-adaptativité en logique floue est une fonction qui permet au régulateur E5AK/E5EK de calculer les constantes PID les mieux adaptées à l'objet contrôlé. Conditions de démarrage du mode HT Le mode HT s'enclenche s'il existe un pompage avec quatre valeurs de température maximales ou plus (valeurs extrêmes) lorsque le mode SRT n'est pas exécuté. Valeur extrème 2 Valeur extrème 4 Température Point de consigne (SP) Valeur Valeur extrème 1 extrème 3 Temps Note : Dans des applications spécifiques où la température varie périodiquement en raison de perturbations, il convient d'ajuster les paramètres internes. Pour en savoir plus à ce sujet, référez-vous au Manuel d'utilisation du E5AK/E5EK (H83/H85). I-116 Régulateur numérique E5AK/E5EK Appareils périphériques ■ Relais statique Exemple de connexion d'un régulateur numérique et d'un relais statique Relais statique Régulateur numérique Charge

Borne de sortie de tension (pour commande d'un relais statique) Elément chauffant ENTREE

Connectable Relais statique de puissance E5AK/E5EK Régulateur de température Régulateur numérique avec sortie de tension (12 Vc.c., 40 mA max.) E5CK Régulateur numérique avec sortie de tension (12 Vc.c., 20 mA max.) Reportez-vous au tableau ci-dessous. Modèle G3PA G3NH G3NA G3NE G3B Apparence Relais statiques connectés en parallèle E5AK/E5EK :8 pcs. E5CK : 4 pcs. E5AK/E5EK :8 pcs. E5CK : 4 pcs. E5AK/E5EK :5 pcs. E5CK : 2 pcs. E5AK/E5EK :2 pcs. E5CK : 1 pc. E5AK/E5EK :5 pcs. E5CK : 2 pcs. Tension d'entrée nominale 5 à 24 Vc.c. 5 à 24 Vc.c. 5 à 24 Vc.c. 12 Vc.c. 5 à 24 Vc.c. Caractéristiques Conception monobloc mince, avec radiateur Pour le contrôle d'élé- Modèle standard avec ments chauffant à forte bornes à vis puissance Modèles compacts et Socle, modèle à capaéconomiques avec bor- cité de commutation de nes à connexion rapide 5 A Régulateur numérique E5AK/E5EK I-117 Conseils d'utilisation Consignes générales de sécurité Utilisez le type de bornes sans soudure pour vis M3,5 suivant. Environnement de fonctionnement 7,2 mm max. Maintenez la température ambiante, l'humidité ambiante et la température de stockage dans les plages assignées. Utilisez l'appareil conformément à sa résistance aux vibrations et aux chocs, ainsi qu'à sa classe de protection. N'utilisez pas le régulateur dans des endroits exposés à une poussière excessive ou à des gaz corrosifs. Eloignez-le des machines émettant des parasites à haute fréquence. Utilisation correcte Montage Les dimensions du régulateur numérique sont conformes à la norme DIN 43700. L'épaisseur recommandée du panneau est comprise entre 1 et 8 mm. Montez l'appareil horizontalement. Connexion Pour réduire l'influence des parasites inductifs, séparez les câbles d'alimentation, connectant le type d'entrée au régulateur digital, des lignes électriques et des lignes d'alimentation de la charge. Utilisez les conducteurs de compensation spécifiés pour les thermocouples. Utilisez des câbles d'alimentation à faible résistance pour les thermomètres à résistance platine. Exemple de connexion Câblez les bornes de l'appareil en utilisant des bornes sans soudure. Le couple de serrage appliqué aux vis des bornes doit être d'environ 0,78 N·m ou 8 kgf·cm. I-118 Régulateur numérique E5AK/E5EK 7,2 mm max. Fonctionnement Les sorties d'alarme d'un modèle doté d'une fonction d'alarme risquent de ne pas s'activer correctement si le modèle fonctionne mal. Il est recommandé d'utiliser un équipement d'alarme avec ce modèle. Les paramètres et l'interrupteur interne sont réglés avant expédition afin que le régulateur fonctionne normalement. Modifiez-le, le cas échéant, les valeurs des paramètres et de l'interrupteur interne en fonction de l'application. Vous devez patienter plusieurs secondes avant que le relais ne s'allume lorsque le régulateur numérique est mis sous tension. Par conséquent, tenez compte de ce temps lorsque vous concevez des circuits séquencés qui comprennent un régulateur numérique. Evitez d'appliquer une force excessive lorsque vous extrayez le mécanisme interne du boîtier. Protégez le connecteur interne ou les pièces électroniques du régulateur contre les chocs. Attention aux décharges statiques lorsque vous modifiez le paramétrage de l'interrupteur interne. Nous vous recommandons de modifier le paramétrage sur un tapis conducteur raccordé à la terre. Lorsque vous connectez la carte de sortie de contrôle au régulateur, veillez à utiliser une carte de sortie de contrôle adéquate. L'utilisation d'une carte de sortie de contrôle inadaptée peut entraîner un dysfonctionnement du système. L'alarme de dysfonctionnement d'élément chauffant n'est pas disponible si vous utilisez la carte de sortie linéaire. ■ Période et étendue de la garantie Modèle répondant aux spécifications standard Etendue de la garantie Si l'appareil vient à dysfonctionner pendant la période de garantie, OMRON s'engage à le réparer ou à remplacer les pièces nécessaires, aux frais d'OMRON. Ce principe ne s'applique pas dans les cas suivants.

1. Tout dysfonctionnement de l'appareil dû à une utilisation incorrecte ou une manipulation inadéquate de celui-ci.

2. Tout dysfonctionnement de l'appareil ne trouvant pas son origine

3. Tout dysfonctionnement de l'appareil dû à une modification de

celui-ci ou à des réparations effectuées par une personne non habilitée par OMRON.

4. Tout dysfonctionnement de l'appareil dû à une catastrophe naturelle.

OMRON ne saurait être tenu responsable des dégâts ou pertes résultant d'un dysfonctionnement de l'appareil. Garantie de trois ans Période de garantie La période de garantie de l'appareil s'étend sur trois ans à compter de la date d'expédition de l'appareil par l'usine. Etendue de la garantie L'appareil est garanti dans les conditions suivantes de fonctionnement.

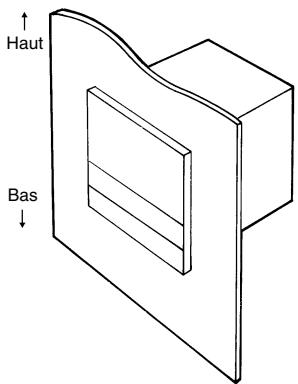

1. Température de fonctionnement moyenne (voir note) : −10°C à 50°C

2. Méthode de montage : montage standard

Haut Régulateur de température Bas Note : Température de fonctionnement moyenne Référez-vous à la température de process de l'appareil monté sur un panneau de commande et connecté à des périphériques à condition que l'appareil ait un fonctionnement stable, que vous ayez choisi le type d'entrée K pour l'appareil, que les bornes d'entrée positive et négative du thermocouple soient court-circuitées et que la température ambiante soit stable. Si l'appareil vient à dysfonctionner pendant la période de garantie, OMRON s'engage à le réparer ou à remplacer les pièces nécessaires, aux frais d'OMRON. Ce principe ne s'applique pas dans les cas suivants.
