E5 N H - Contrôleur de température OMRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température
Marque	OMRON
Modèle	E5 N H
Série	E5_N-H
Échantillonnage d'entrée	60 ms
Précision d'entrée	0,1 % PV
Résolution de sortie	> 10 000
Entrée universelle	PT, T/C, mA, V
Types de sortie	Relais, tension, courant, impulsion, relais statique
Modules de sortie	Remplaçables
Port de programmation	Infrarouge en façade
Entrées d'événement numériques	Jusqu'à 4
Écran	3 lignes, 5 chiffres
Banques de paramètres	Oui (PID, alarmes, points de consigne)
Registres logiques	8 registres pour commutation logique
Régulation de vanne	Avec ou sans réponse de potentiomètre
Extraction racine carrée	Possible à l'entrée
Communications	Oui (ports dédiés)
Applications	Régulation de process, pompes, vannes, stratégies logiques

FOIRE AUX QUESTIONS - E5 N H OMRON

Quelles sont les principales fonctionnalités du contrôleur OMRON E5 N H ?

Le contrôleur offre une rapidité et une précision accrues avec un échantillonnage de 60 ms et une précision de 0,1 % PV. Il est polyvalent grâce à son entrée universelle et ses modules de sortie remplaçables, et offre une flexibilité via des banques de paramètres et des registres logiques.

Quel type d'entrée peut-on utiliser avec l'E5 N H ?

L'appareil dispose d'une entrée universelle acceptant les sondes PT, thermocouples (T/C), signaux mA et V. Il peut également extraire la racine carrée des signaux d'entrée pour les capteurs de débit.

Comment remplacer un module de sortie ?

Les modules de sortie sont remplaçables : il suffit de retirer le module existant et d'insérer le nouveau module (relais, tension, courant, impulsion ou relais statique) sans outil spécial.

Quelle est la résolution de sortie du régulateur ?

La résolution de sortie est supérieure à 10 000, ce qui permet un contrôle précis et fin de la température.

L'appareil peut-il mémoriser plusieurs configurations ?

Oui, l'E5 N H dispose de banques de paramètres pouvant stocker des PID, des seuils d'alarme et des points de consigne. Ces banques peuvent être utilisées pour créer des recettes ou des programmes de consigne.

Est-il possible de réguler la position d'une vanne ?

Oui, la série E5_N-H prend en charge la régulation de vanne, avec ou sans réponse de potentiomètre. Elle permet également l'extraction de racine carrée pour les capteurs de pression différentielle.

Comment programmer l'appareil ?

La programmation peut se faire via les boutons en façade ou via le port infrarouge situé sur la face avant, permettant une configuration sans contact.

Combien d'entrées d'événement numériques sont disponibles ?

L'appareil peut recevoir jusqu'à 4 entrées d'événement numériques, utilisables pour des fonctions de déclenchement ou de logique externe.

Peut-on utiliser l'appareil pour des applications de pompage ?

Oui, grâce à ses 8 registres logiques et à la commutation logique avec délais optionnels, l'E5 N H peut gérer des stratégies telles qu'un temps ON minimal requis pour les pompes.

Quelle est la précision de la mesure ?

La précision d'entrée est de 0,1 % de la valeur courante (PV), assurant une régulation fiable et reproductible.

MODE D'EMPLOI E5 N H OMRON

Un concept éprouvé allié à des fonctionnalités de régulation de process

» Rapidité et précision

» Polyvalence

» Haute flexibilité

Se hisse au niveau de la régulation de process

Reconnus comme les régulateurs de température du marché pour les applications généralistes, les modèles de la série E5_N sont réalisés complétés par ceux de la nouvelle série E5_N-H, qui amènent les fonctions éprouvées au niveau de la régulation de process. Si l'installation et l'utilisation restent tout aussi simples, grâce à leur structure de menus commune, la précision, la rapidité et les fonctionnalités de régulation de process s'en trouvent pour leur part améliorées. En résumé, les caractéristiques de la nouvelle série E5_N-H en matière de process confèrent à votre application la flexibilité qui lui permet de se démarquer.

Fonctionnalités de régulation de process

La nouvelle série E5_N-H tire parti de notre grande expérience des régulateurs avancés, acquise notamment avec les modèles de la série EE5_K. Ainsi, elle offre non seulement toutes les fonctionnalités éprouvées de la série E5_N, mais bien plus encore.

Plus de rapidité et de précision

Meilleure régulation de process

Échantillonnage d'entrée de 60 ms - Précision d'entrée de 0,1% PV (valeur courante) - Résolution de sortie > 10 000

Polyvalence accrue

Une seule unité pour toutes les applications

• Entrée universelle (PT, T/C, mA, V)
• Modules de sortie replacables (relais, tension, courant, impulsion et relais statique)

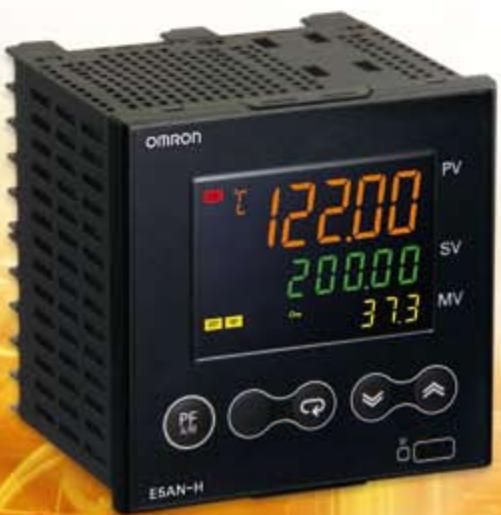

Plus de flexibilité

Utilisation pour des applications impliquant des processus

• Option de transfert et de SP distant
• Port de programmation infrarouge en façade
• Jusqu'à 4 entrées d'événement numériques Ecran à 3 lignes et 5 chiffres
• Des banques pour stocker des paramètres tels que des PID, des seuils d'alarme et des points de consigne

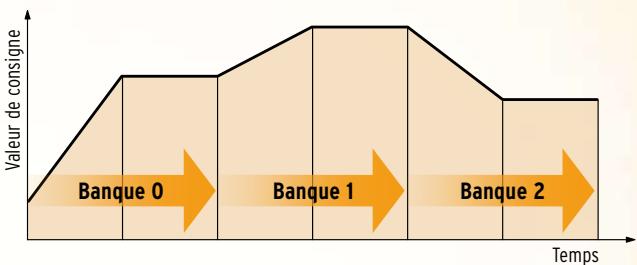

Applications impliquant des processus axés sur le temps

Les banques sont utilisées pour créer des recettes.

Outre le PID et les paramètres d'alarme, elles peuvent

égardless stocker des temps de maintain à température pour créer un programme de SV.

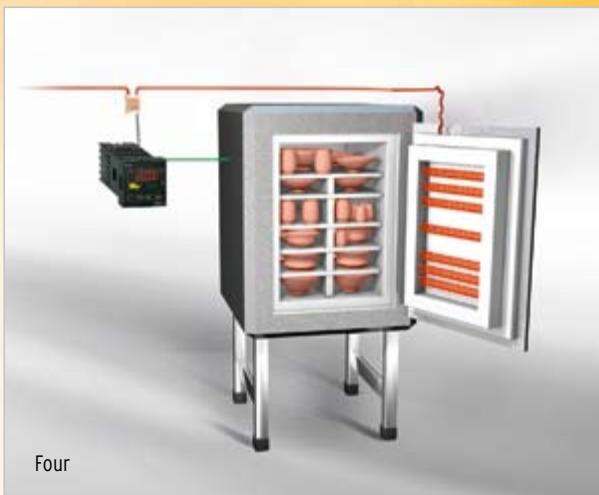

Applications impliquant une stratégie logique

Comme un schéma contact, la série E5_N-H utilise 8 registres logiques pour réaliser la commutation de logique (délais de commutation en option). Cela s'avère très utile avec les pompes, pour lesquelles un temps ON minimal est requis.

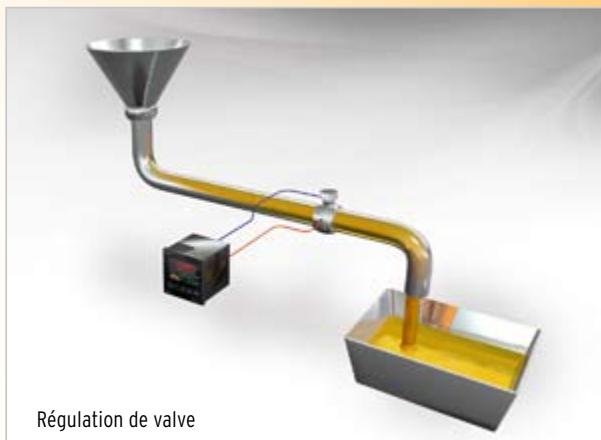

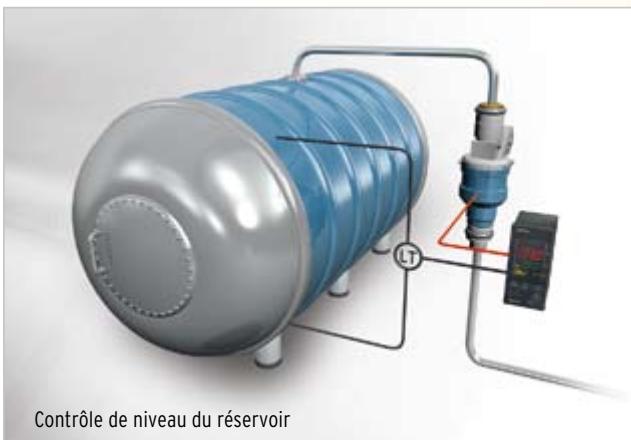

Applications de vanne

Avec ou sans réponse de potentiamètre, une régulation de vanne précise reste possible. Pour la connexion de capteurs de flux différentiel de pression, l'extraction de racine carrée est possible à l'entrée.

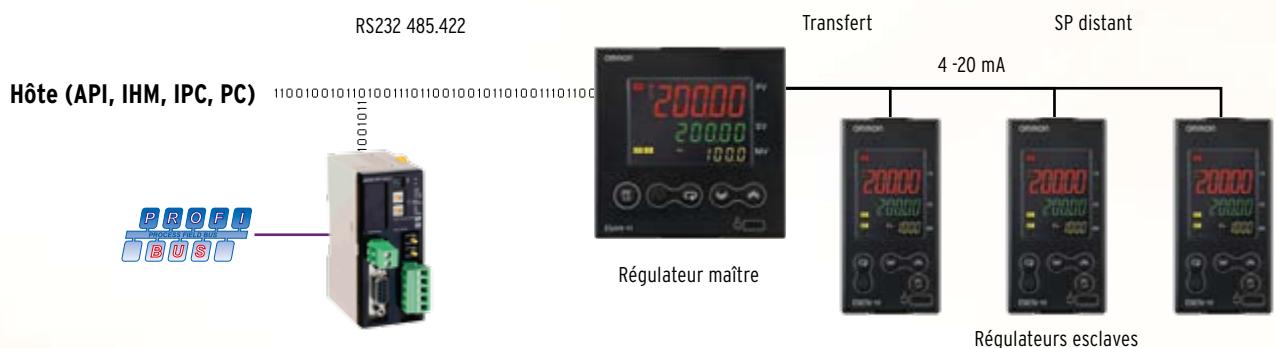

Communications pour la régulation de process
