M21EL - Chaudière gaz murale AR THERM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière gaz murale
Marque	AR THERM
Modèle	M21EL
Usage	Chauffage seul
Allumage	Électronique
Puissance thermique nette	23,9 kW
Débit thermique	26,5 kW
Alimentation électrique	220-230 V ~ 50 Hz
Gaz compatible	Gaz naturel G20/G25 (20/25 mbar) ou GPL G30/G31 (28/37 mbar)
Pression max. circuit chauffage	2,5 bar
Température max. eau	85 °C
Poids	60 kg
Dimensions (H x L x P)	800 x 760 x 450 mm
Raccords gaz	1/2"
Raccords chauffage départ/retour	3/4"
Vase d'expansion	8 L
Circulateur	À vitesse variable
Sécurité	Thermostat de sécurité eau (95°C), thermostat de sécurité fumées, soupape de sécurité
Entretien	Contrôle général annuel, nettoyage complet tous les 3 ans, ramonage cheminée annuel
Pièces détachées	Utiliser exclusivement des pièces d'origine fabricant
Installation	Réalisée par un professionnel qualifié selon normes en vigueur

FOIRE AUX QUESTIONS - M21EL AR THERM

Comment allumer la chaudière M21EL ?

Ouvrez le robinet de gaz, positionnez l'interrupteur sur "I" (allumage). L'allumage est automatique. Si le voyant rouge s'allume, attendez 1 minute puis appuyez sur le bouton de déverrouillage.

Que faire si le voyant rouge reste allumé après plusieurs tentatives ?

Vérifiez le branchement électrique, notamment que la phase est sur la borne n°3 et le neutre sur la borne n°2. Si le défaut persiste, contactez le service après-vente.

Comment passer du mode été au mode hiver ?

Utilisez l'interrupteur sur le tableau de commande : position soleil (P) pour été, position neige (✉) pour hiver. En mode hiver, la pompe de circulation s'enclenche à 60-65°C.

La pompe de circulation semble ne pas fonctionner, que faire ?

Cela peut être dû à la présence d'air dans le circuit. Purgez l'air à l'aide du purgeur (repère 24 sur le schéma). Le fonctionnement normal revient après quelques minutes.

Quelle est la pression d'eau recommandée dans le circuit de chauffage ?

La pression doit être de 1,5 bar (aiguille blanche du manomètre). Ne jamais dépasser 1,5 bar.

Comment remplir le circuit de chauffage ?

Ouvrez le robinet de remplissage (repère 20). Purgez l'air via le purgeur (24). Fermez le robinet lorsque le manomètre indique 1,5 bar.

La chaudière s'arrête et ne redémarre pas, que vérifier ?

Vérifiez les thermostats de sécurité : pour l'eau (95°C) et pour les fumées. Dévisser le petit couvercle et appuyer sur le bouton jusqu'au déclic. Si le problème se répète, appelez un technicien.

Quelle fréquence d'entretien est recommandée ?

Un contrôle général annuel de l'appareil et de la cheminée est conseillé. Un nettoyage complet, incluant le serpentin d'eau chaude, doit être effectué tous les 3 ans.

Puis-je utiliser des pièces de rechange non d'origine ?

Non, utilisez exclusivement des pièces détachées fournies par le fabricant pour garantir la sécurité et le bon fonctionnement.

Quels types de gaz sont compatibles avec le M21EL ?

La chaudière peut fonctionner au gaz naturel G20/G25 (20/25 mbar) ou au GPL butane/propane G30/G31 (28/37 mbar) après transformation par un professionnel.

MODE D'EMPLOI M21EL AR THERM

M21S - M24S avec veilleuse Mixte : chauffage + eau chaude Allumage par piezo

M21 - M24 avec veilleuse Pour chauffage seul Allumage par piezo

M21SEL - M24SEL sans veilleuse Mixte : chauffage + eau chaude Allumage électronique

M21EL - M24EL sans veilleuse Pour chauffage seul Allumage électronique

INSTRUCTIONS DESTINEES A L'INSTALLATEUR

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié, conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

1) CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'ENTRETIEN

L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

- Arrêté du 2 août 1977

Règles Techniques et de Sécurité applicables aux installations de gaz combustible et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leur dépendance.

- Norme DTU P 45-204 Installations de gaz (anciennement DTU n° 61-1 - Installations de gaz - Avril 1982 + additif n°1 Juillet 1984).

- Règlement Sanitaire Départemental

Pour les appareils raccordés au réscau électrique:

- Norme NF C 15-100 - Installations électriques à basse tension - Règles.

INSTRUCTIONS DESTINEES A L'INSTALLATEUR

1. DESCRIPTION GENERALE

Les chaudières Multigaz produites dans les versions chauffage sauf et double service (chauffage plus production d'eau sanitaire) ont été étudiés pour satisfaire aux exigences domestiques.

Les échangeurs de chaleur sont réalisés en cuivre, et la carcasse est en acier.

Les dimensions, et la disposition des tubes de fumées permettent la reception maximale de la chaleur des fumées et le maintien du rendement thermique à un haut niveau.

La production d'eau chaude à usage sanitaire s'obtient par l'utilisation d'un serpentin en cuivre (situé à l'interieur de la chaudière), d'un diamètre suffisant pour empécher les dépôts de calcaire (cette solution permet d'obtenir le plus haut niveau d'échange thermique, avec une production instantanée et continue d'eau sanitaire).

La carrosserie est en acier embouti et vernis.

Un panneau complète l'ésthétique du générateur. Ce panneau est munis d'un orifice permettant l'accès au robinet d'arrivée d'eau de l'appareil.

Les raccordements aux réseaux d'eau et de gaz situés à l'arrière de l'appareil, en position horizontale, permettent de la brancher directement à l'aide d'un tube en cuivre ou de tubes flexibles métalliques.

L'identification des raccordements est facilitée par les indications portées sur les raccords des tubes.

2. CARACTERISTIQUE TECHNIQUE

La puissance thermique nette est de 23,9kW, avec ou sans production d'eau sanitaire.

Les chaudières peuvent être réglées d'origine pour être alimentées, soit en gaz naturel, soit en GPL (G30/G31); elles peuvent être, par la suite, transformées pour être alimentées avec d'autre nature.

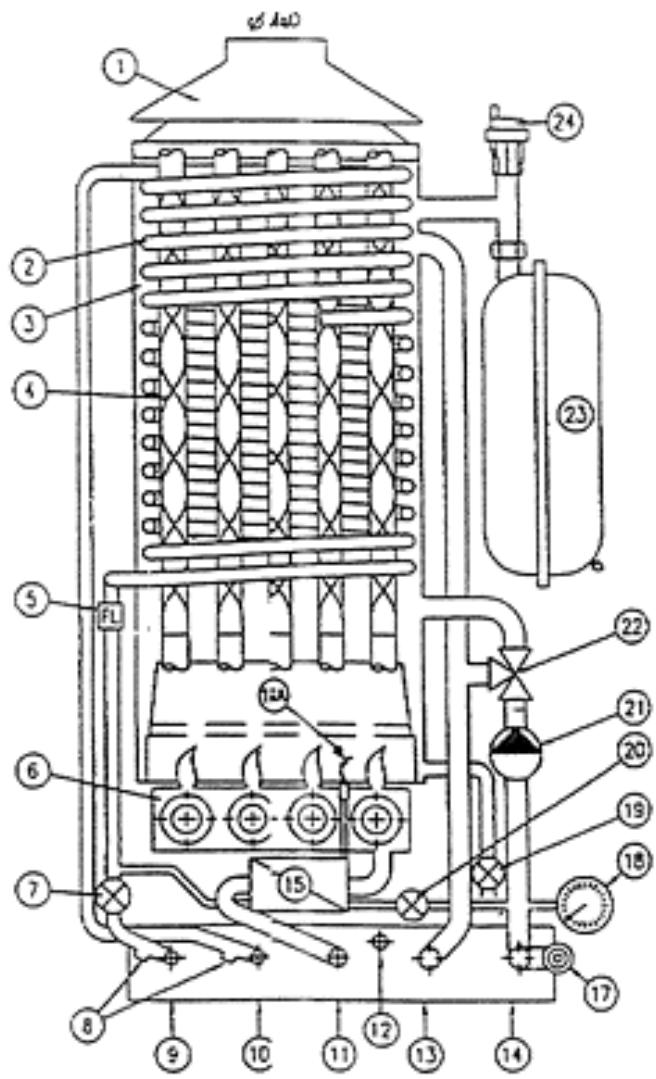

3. COMPOSANTS PRINCIPAUX

1) Coupe-tirage
2) Echangeur d'eau chaude à usage sanitaire
3) Corps de la chaudière
4) Tubulateur inox
5) Pressostat pour priorité sanitaire
6) Rampe brûleur
7) Robinet de réglage du débit d'eau sanitaire
8) Raccords pour nettoyage du serpentin
9) Arrivée d'eau froide diam. 1/2"
10) Sortie eau chaude à usage sanitaire diam. 1/2"
11) Arrivée du gaz diam. 1/2"
12) Echappément de la valve de sécurité
13) Départ chauffage diam. 3/4"
14) Retour chauffage diam. 3/4"
15) Bloque gaz
16) Veilleuse
17) Soupape de sécurité (Pression circuit eau)
18) Branchement pour manomètre
19) Robinet de vidange
20) Robinet de remplissage
21) Circulateur à vitesse variables
22) Vanne mélangeure (option)
23) Vase d'expansion
24) Purgeur d'air.

INSTRUCTIONS DESTINEES A L'INSTALLATEUR

4. CARACTERISTIQUES TECHNIQUES

GENERALITES: DEBIT - PUISSANCE - POIDS

Modèle	Débit Thermique kW	Puissance thermique kW	Production d'eau * l/h ΔT 30	Capacité chaudière - vase d'expans.	Poids kg
M24...	26,5	23,9	650	20 l - 8 l.	60

* Seulement pour les modèles ....S....

• Pression nominale gaz: G20/G25 20/25mbar, G30/G31 28/37mbar
• Pression maximale d'alimentation en eau de la chaudière: 2,5bar
• Pression maximale de l'eau chaude à usage sanitaire: 6bar Hors service.
• Température maxi de l'eau chaude 85°C
• Température de sécurité: 95°C
• Tension d'alimentation: 220...230V\~

INJECTEURS - DEBIT - PRESSION

Modèle	Gaz naturel G20/G25 20/25mbar			Butane-Propane G30/g31 28/37mbar
	Veilleuse n°	Diam. Injecteurs en centièmes de mm		Veilleuse n°	Diam. Injecteurs en centièmes mm
	*	Brûl. centr.	Brûl. latér.		Brûl. centr.	Brûl. latér.
M 24...	27	205	145	22	140	110

* Non prévue pour les modèles avec allumage électronique.

Pour tout ce qui n'est pas inclus dans cette notice, nous vous prions de vous reporter aux documents spécifiques et/ou de nous questionner directement.

N.B.: pour méner à bien sa politique d'améliorement, le fabricant se reserve le droit de modifier ses appareils sans informer l'utilisateur

INSTRUCTIONS DESTINEES A L'INSTALLATEUR

5. INSTALLATION

ATTENTION: cet appareil ne doit être installé que dans un local convenablement ventilé, conformément aux prescriptions de la norme en viguer.

Le débit d'air nécessaire à la combustion est 2m³/h par kW de débit thermique indiquée dans la plaque signalétique.

Les appareils de la Société AR THERM sont très faciles à installer. Leur longévité, leur sécurité de fonctionnement, la rapidité et la facilité de leur entretien, sont dues au soin apporté tout au long de leur fabrication.

Pour faciliter leur installation, notre Société met à disposition des ses clients une guide de montage, à l'aide duquel on peut déterminer les scellement et le raccordement en eau, à condition que les mesures de branchement et d'éncombrément sont les mêmes du générateur.

Si la chaudière est installée au dessus d'un appareil dégageant de la chaleur, il est conseillé d'insérer un clapet anti-retour dans le circuit de chauffage. Celà pour éviter tout phénomene de circulation naturelle qui, de toute façon, ne se vérifie pas quand la chaudière est installée au dessus d'un plan généré des corps échauffant.

L'installateur devra se foncormer aux instructions énumérées ci-après, et aux règles en vigueur.

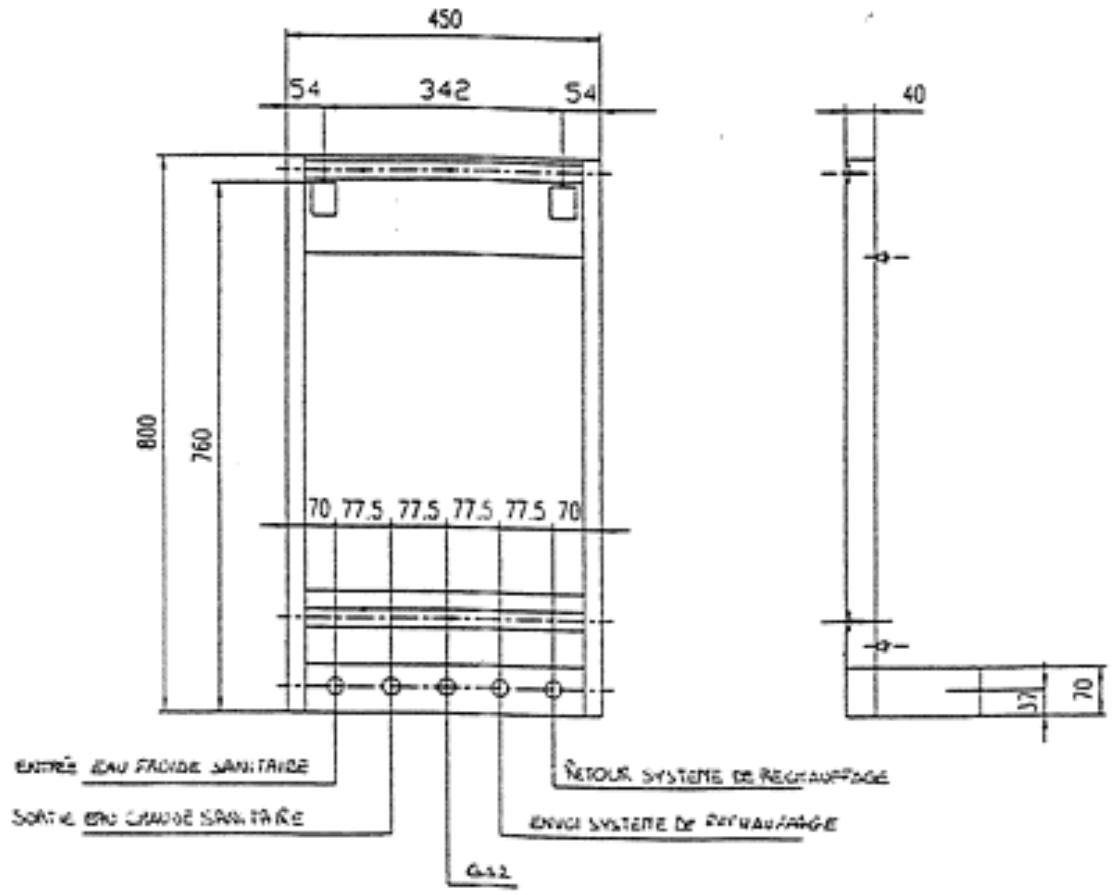

1) GUIDE DE MONTAGE

450 54 342 54 800 760 70 77.5 77.5 77.5 77.5 70 ENTRES EAU FRAVIDE SANITAIRE SORTÉ ENO CROUDE SANITAIRE G-12 RETOUR SYSTEMS DE RECHAUPPAGE ENVOI SYSTEMS DE PARVAUPPAGE 40 37 70

. INSTRUCTIONS DESTINEES A L'INSTALLATEUR

AVERTISSEMENTS:

a) Si la pression du réseau hydraulique est supérieure à 6bar, prévoir l'installation d'un réducteur de pression.
b) Prévoir, en cas d'absence, l'installation d'un robinet de coupure du gaz, d'un modèle agréé.
c) S'assurer que la tension du réseau est de 230V.ac. L'appareil doit être mis à la terre. Il est recommandé d'installer un interrupteur avec fusibles. Il est obligatoire de relier le neutre (fil bleu) et la borne neutre (n° 2) et la phase (fil marron), à la borne phase du cadre (n° 3).
d) S'assurer que le cable électrique n'est pas en contact avec les canalisations de l'eau chaude.
e) Verifier le branchement des dispositifs d'aspiration de l'air de combustion et d'évacuation des fumées, en particulière l'étancheité des raccordements avec les accessoires; le diamètre dela base d'évacuation des fumées est de 140mm.

NOUS VOUS CONSEILLONS L'INSTALLATION D'UN THERMOSTAT D'AMBIANCE

6. MISE EN SERVICE (DE LA CHAUDIERE)

RESEAU HYDRAULIQUE

Toujours s'assurer du remplissage en eau de l'installation. Dans le cas contraire, procéder comme expliqué ci-dessous:

a) Ouvrir le robinet de remplissage (20)
b) Purger l'air de la chaudière à l'aide du purgeur (24)et des ouvertures situés à la partie inférieure du générateur
c) Apres quelque minute, l'aiguille blanche du manomètre sur le bandeau comence à monter. fermer le robinet quand l'aiguille atteint 1,5bar.

N.B. La pression ne doit jamais être supérieure à 1,5bar.

RESEAU DU GAZ

Après s'être assuré que la nature du gaz de réseau est identique à celle indiquée sur la plaque signalétique (les appareils sont réglés en usine pour fonctionner avec les gaz naturels G20/G25 20/25 mbar), procéder au branchement du gaz au moyen de tubes métalliques flexibles, en se conformant aux prescriptions réglémentaires.

Si le gaz mis à disposition est un gaz GPL butane (28mbar) ou propane (37mbar) il faut procéder au changement de gaz (voir paragraphe 7 page 8: "Transformations pour fonctionnement en gaz butane/propane).

INSTRUCTIONS DESTINEES A L'INSTALLATEUR ET A L'UTILISATEUR

8. ALLUMAGE (Fig. 1 - 2)

CHAUDIERES AVEC ALLUMAGE ELECTRONIQUE (FIG. 2)

a) Ouvrir le robinet du gaz
b) Le double interrupteur doit se trouver dans la position "OUVERT" ou "I" (allumage) Voir les indications reportées sur le tableau de commande; régler le thermostat dans la position désirée ; dans cette condition l'allumage s'effectue automatiquement.
c) Si le voyant rouge (situé sur le bouton de déverrouillage du boitier programmeur et de contrôle) s'allume, attendre 1 minute environ et appuyer à nouveau sur le bouton d'allumage pour rénouveler le cycle d'allumage.
d) Si le système se bloque à nouveau, contrôler le branchement électrique, s'assuerer en particulière que la polarité est respecté sur la borne 3, comme preciseé dans le paragraphe des avertissements (page 7). Si le défaut persiste, appeler le Service après vente.

CHAUDIERES AVEC VEILLEUSE (Fig. 1)

ALLUMAGE DE LA VEILLEUSE

1) Ouvrir le robinet du gaz et positionner le double interrupteur situé sur le tableau, sur la position "OUVERT" ou "I" (allumage)
2) Pousser la manette (appareils avec bloc "Honeywell" voir fig. 1) ou la tourner et la pousser sur les appareils avec bloc "Sit", voir fig. 1, dans la position "allumage veilleuse"
3) Pousser le bouton d'allumage avec le repère *
4) Maintenir poussée la manette, une fois la veilleuse allumée, pendant 1 minute environ et la relacher
5) La veilleuse doit rester allumée après avoir relaché la manette; dans le cas contraire, répeter l'opération 60 secondes plus tard.

Nota: un dispositif de sécurité empêche la répetition de l'opération d'allumage tant que le thermocouple n'est pas suffisamment refroidi.

Il faut attendre 1 minute au moins avant de rallumer la veilleuse.

ALLUMAGE DU BRULEUR PRINCIPAL

Après l'allumage de la veilleuse, tourner la manette dans la position "allumage brûleur principal (bloc "Sit"); pour les modèles avec bloc "Honeywell" il n'est pas nécessaire tourner la manette étant que lors de l'allumage de la veilleuse, le fait de rélacher la manette determine la position "OUVERT".

Ensuite, réglerle thermostat d'ambiance à la température désirée.

INSTRUCTIONS DESTINEES A L'INSTALLATEUR ET A L'UTILISATEUR

Fig. 2: Chaudière avec allumage élélectronique

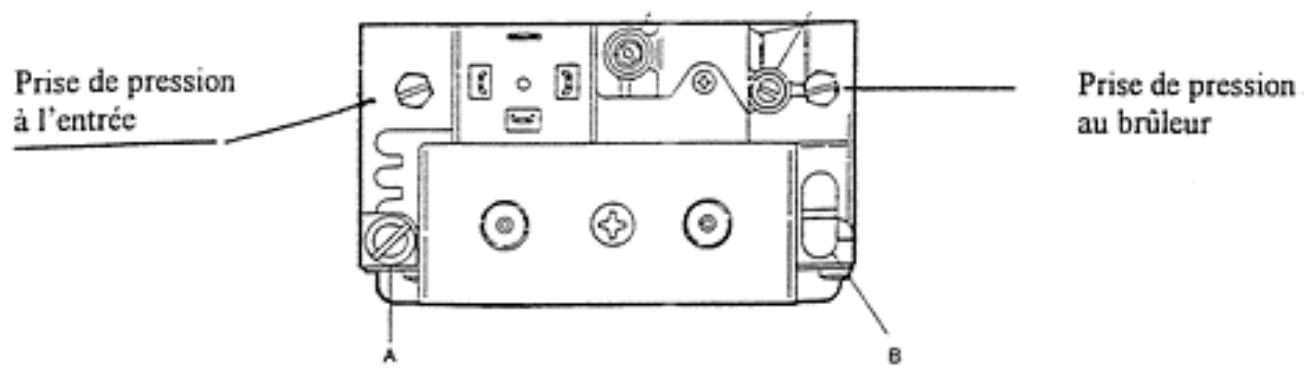

Prise de pression à l'entrée Prise de pression au brûleur A B

TYPE SIT 830 TANDEM

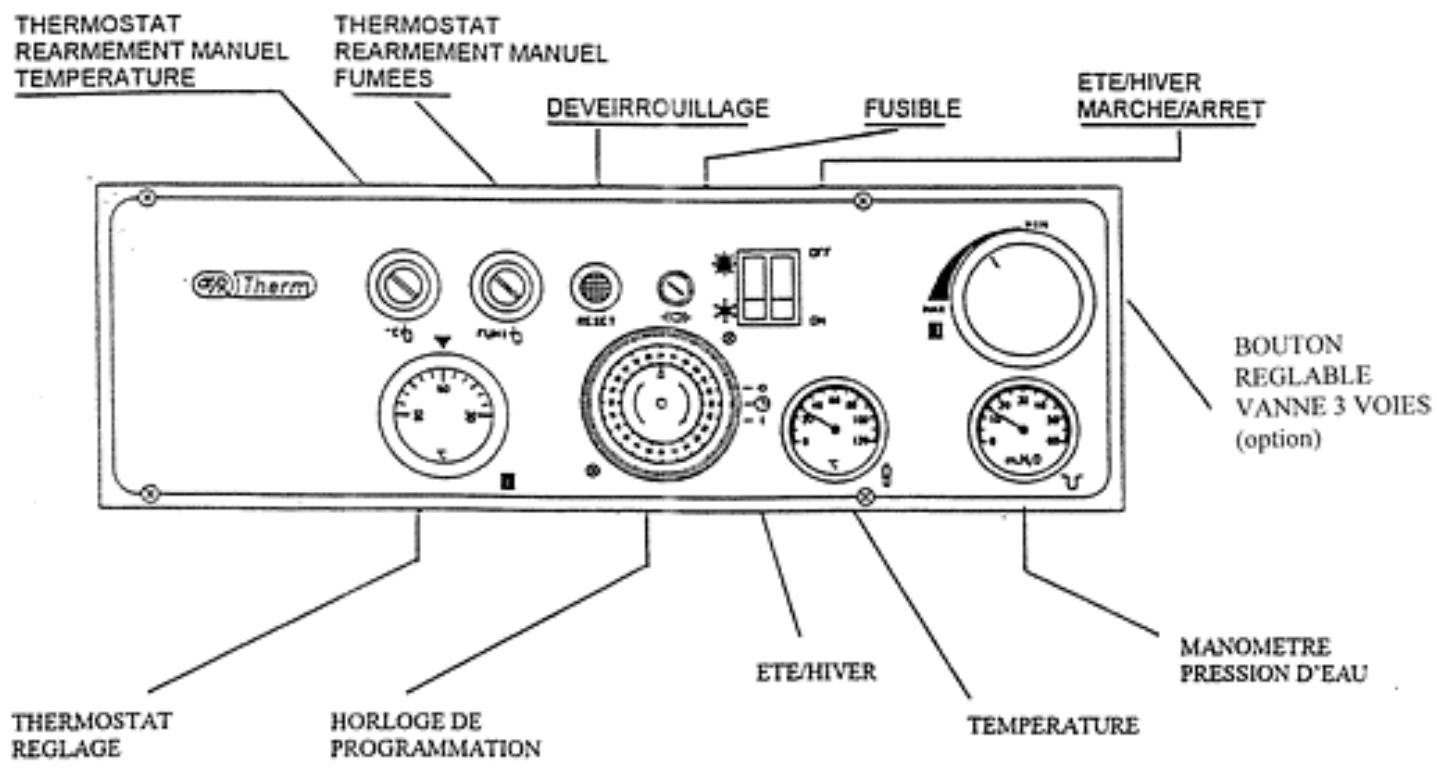

TABLEAU DE COMMANDE

ALLUMAGE ELECTRONIQUE

THERMOSTAT REARMEMENT MANUEL TEMPERATURE THERMOSTAT REARMEMENT MANUEL FUMEES DEVEIRROUILLAGE FUSIBLE ETE/HIVER MARCHE/ARRET BOUTON REGLABLE VANNE 3 VOIES (option) THERMOSTAT REGLAGE HORLOGE DE PROGRAMMATION ETE/HIVER MANOMETRE PRESSION D'EAU TEMPERATURE

INSTRUCTIONS DESTINEES A L'INSTALLATEUR ET A L'UTILISATEUR

TABLEAU DE COMMANDE

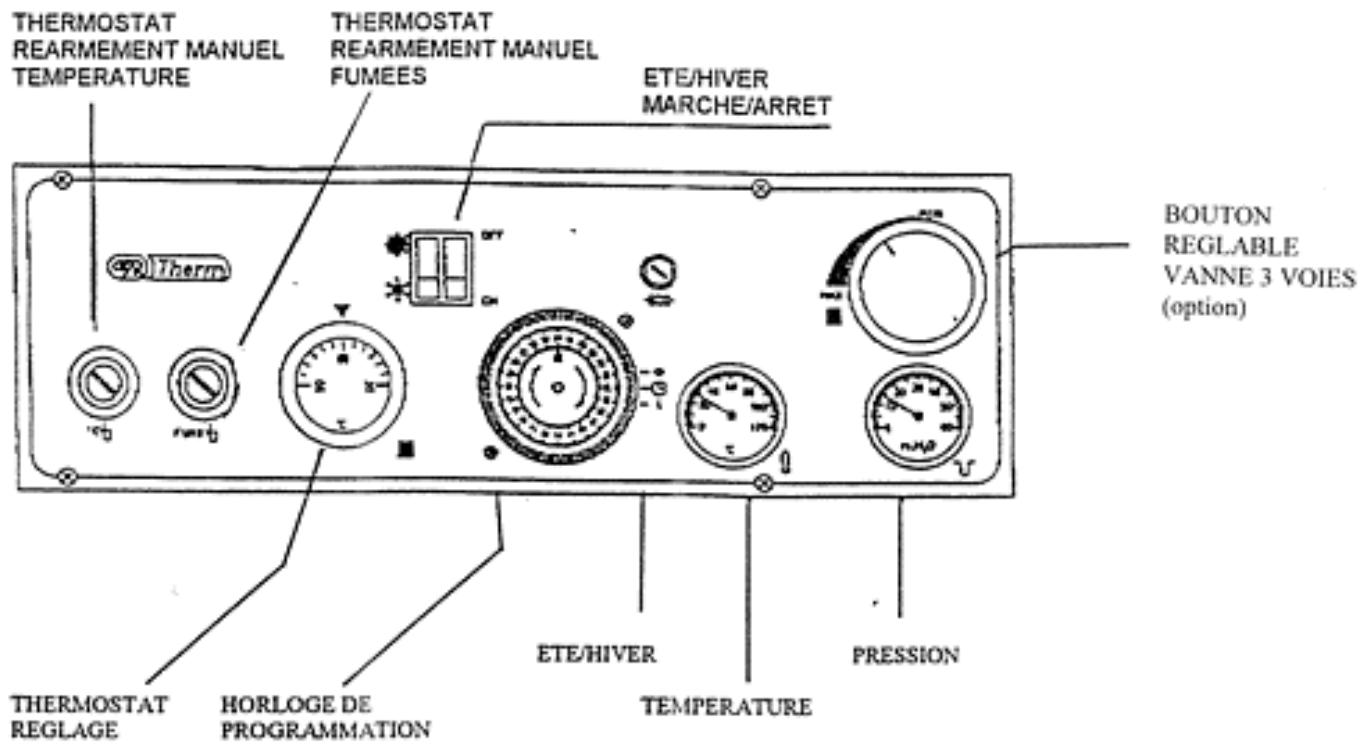

ALLUMAGE VEILLEUSE

THERMOSTAT REARMEMENT MANUEL TEMPERATURE THERMOSTAT REARMEMENT MANUEL FUMEES ETE/HIVER MARCHE/ARRET BOUTON REGLABLE VANNE 3 VOIES (option) THERMOSTAT REGLAGE HORLOGE DE PROGRAMMATION ETE/HIVER TEMPERATURE PRESSION

9. PERIODE ETE-HIVER

La commutation s'effectue avec l'interrupteur positionné sur le tableau de commande:

• été = interrupteur P (soleil)
• hiver = interrupteur ✉ (neige)

La pompe de circulation fonctionne quand la température atteind 60-65°C et que l'interrupteur est sur le repère * (neige - hiver). Dans un premier temps, la pompe peut donner l'impression de ne pas fonctionner correctement: cela est dû à la présence d'air dans l'installation. Dans ce cas, il faut la purger en agissant sur le purgeur (24).

10. THERMOSTAT DE SECURITE

THERMOSTAT DE SECURITE A REARMEMENT NATUREL POUR L'EAU

Il s'agit d'un dispositif destiné à améliorer la sécurité de la chaudière. Il intervient automatiquement quand la température dépasse 95°C. Pour rallumer la chaudière, dévisser le petit couvercle de protection qui se trouve sur le bandeau électrique; pousser à fond le bouton jusqu'à perception d'un déclic. Remplacer le couvercle.

INSTRUCTIONS DESTINEES A L'INSTALLATEUR ET A L'UTILISATEUR

THERMOSTAT DE SECURITE A REARMEMENT MANUEL POUR LE CONTROLE DE L'EVACUATION DES FUMEES.

Il s'agit d'un dispositif qui intervient en cas d'anomalie dans l'évacuation des fumées. Pour rallumer la chaudière, dévisser le petit couvercle de protection situé sur le bandeau électrique; pousser à fond le bouton jusqu'à perception d'un déclic. Remplacer le couvercle.

En cas de nécessité, utiliser exclusivement des pièces de réchange fournies par le fabricant.

ATTENTION: en cas de répetition de cet incident, faire appel à un technicien qualifié.

11. ARRET COMPLET DE LA CHAUDIERE

TYPE ALLUMAGE ELECTRONIQUE

1) Positionner l'interrupteur dans la position "Fermé" "OFF". De cette façon le générateur est fermé.
2) Fermer LE ROBINET GENERAL DU GAZ (ARRIVEE DE GAZ)

TYPE ALLUMAGE AVEC VEILLEUSE

1) Positionner l'interrupteur dans la positione "O" et tourner le bouton de l'électrovanne gaz vers la droite, en le maintenant dans cette position pendant quelque secondes. En le relachant, il retournera automatiquement dans la position initiale (bloc "Honeywell"), ou tourner la manette dans la position fermé (bloc "Sit"). On obtiendra l'extinction totale du générateur.

2) Fermer LE ROBINET GENERAL DU GAZ (ARRIVEE DE GAZ).

12. ENTRETIEN

La conception technique de la chaudière assure un fonctionnement correct pour une longue période; de ce fait n'éxige pas d'entretien particulier.

Pour lui conserver longtemps le meilleur rendement, nous vous conseillons de faire effectuer contrôle général de l'appareil, de la cheminée d'évacuation, du thermostat de sécurité contre le débordement des fumées, au moins une fois par an.

Une fois tous les trois ans, il faut faire effectuer un nettoyage général, y couvrir chimiquement, le tube a serpentin qui assure la production d'eau chaude à usage sanitaire.

Un contrôle spécifique de la cheminée doit être effectué tous les ans

TR = Thermal di recurrenci manual fixe 95°C

FL. = District pour province sanitaire

T.A = [temporal d'ambience

L = Phase

N=Neuive

SB = Voyant de mise en securité ER = Électrode d'installation

EV2 = Electrovanie gaz
