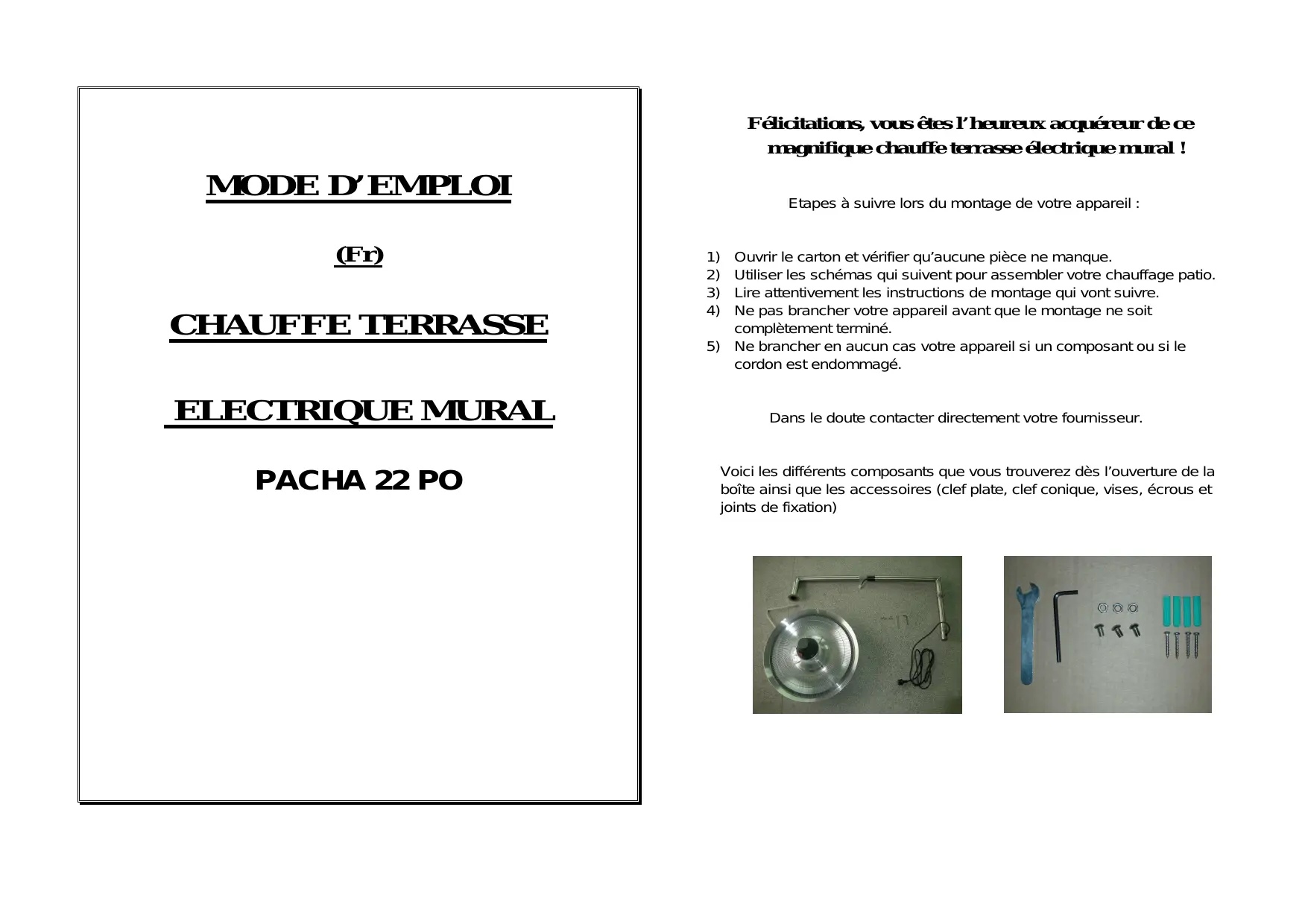

MODE D'EMPLOI PACHA 22 PO PUR LINE

Félicitations, vous êtes l’heureux acquéreur de ce magnifique chauffe terrasse électrique mural !

(Fr) CHAUFFE TERRASSE ELECTRIQUE MURAL PACHA 22 PO Etapes à suivre lors du montage de votre appareil :

Ouvrir le carton et vérifier qu’aucune pièce ne manque. Utiliser les schémas qui suivent pour assembler votre chauffage patio. Lire attentivement les instructions de montage qui vont suivre. Ne pas brancher votre appareil avant que le montage ne soit complètement terminé.

5) Ne brancher en aucun cas votre appareil si un composant ou si le

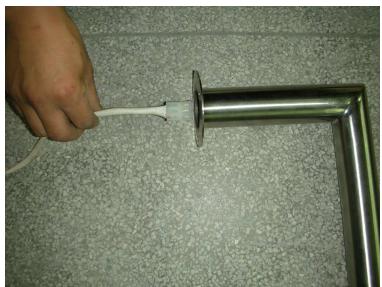

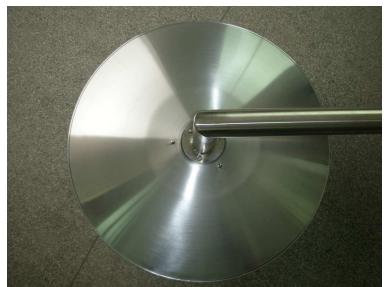

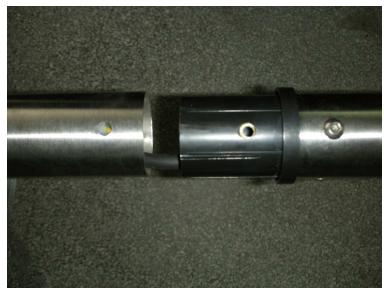

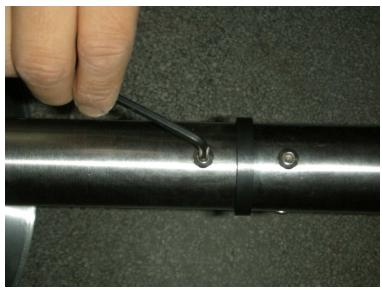

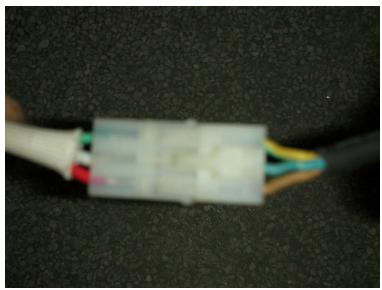

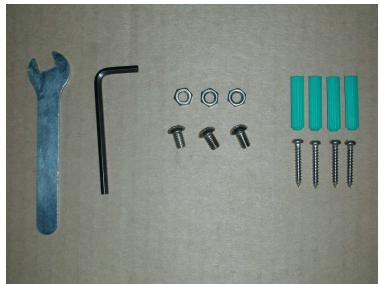

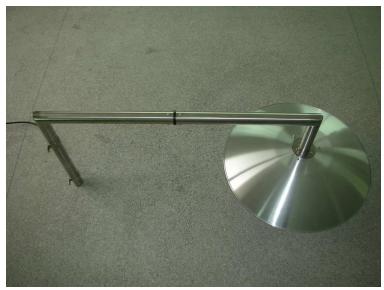

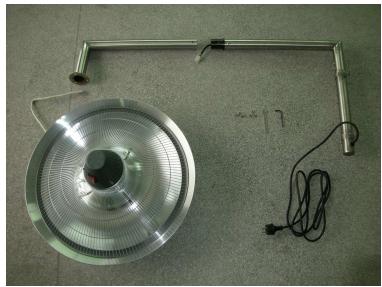

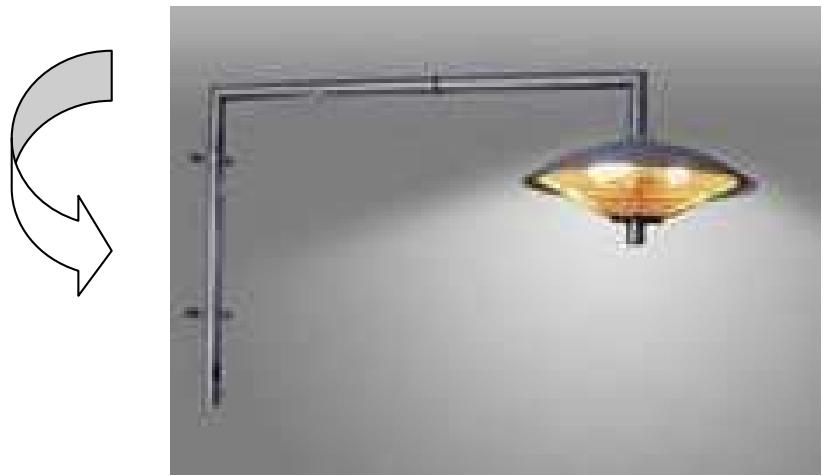

cordon est endommagé. Dans le doute contacter directement votre fournisseur. Voici les différents composants que vous trouverez dès l’ouverture de la boîte ainsi que les accessoires (clef plate, clef conique, vises, écrous et joints de fixation) ETAPE 4 : Brancher le cable à la prise de courant 220V. ETAPE 1 : Passer le cordon électrique à l’intérieur du cable. MONTAGE EFFECTUE ! ETAPE 2 : Brancher le cordon électrique à la prise qui se trouve à la tête de l’appareil. ETAPE 3 : Fixer les deux embouts à l’aide de la clef conique. ATTENTION IMPORTANT : Ce chauffe terrasse électrique murale doit être positionné à une hauteur de 1,80 mètres et à 30 centimètres du plafond. ATTENTION ! Cet appareil ne doit être installé que sur un sol stable, solide et vertical. Un commutateur de sécurité eteindra automatiquement le chauffage en cas d’inclinaison supérieur a 30 degrès.

1. Installer votre nouvel appareil sur votre terrasse ou bien sur un espace

assez grand ou de tout autre objet (comme par exemple des rideaux) qui pourrait souffrir de la chaleur. (distance minimum recommandée : 1 mètre)

2. Ne pas utiliser cet appareil près d’une piscine, douche ou toute autre

3. Ne pas utiliser dans un endroit non ventilé.

4. Ne pas utiliser près du gaz, du pétrole, de la peinture ou tout endroit

où sont stockés d’autres produits inflammables.

5. Ne pas obstruer, ne pas couvrir la tête de l’appareil avec n’importe

quel objet que ce soit.

6. Ne pas déplacer votre appareil lorsqu’il est sous tension. Attendre qu’il

refroidisse pour le déplacer ou le stocker.

7. Ne pas toucher la tête de l’appareil pendant qu’il fonctionne.

8. Ne pas partir sans débrancher votre chauffage patio. Ne pas le laisser

branché sans surveillance particulièrement quand les enfants ou les animaux sont à proximité.

9. L’indication des différentes positions des commutateurs est visible à

une distance d’un mètre.

10. Respecter les distances données : placer votre appareil à 1 mètre du

mur et à 30 cm du plafond minimum.

11. L’appareil doit être monté correctement suivant les instructions de

montage à l’aide des photos.

12. L’appareil doit absolument être installé à une distance de 1,8 mètre du

13. Votre chauffage est à une haute température pendant son

fonctionnement. Après extinction, plusieurs minutes sont nécessaires pour que la température baisse. Il y a un réel danger si vous touchez la tête de l’appareil pendant ce laps de temps.

14. Ne pas installer votre chauffage près de vos rideaux ou tout autre

objet inflammable. Le risque d’incendie pourrait alors être important.

15. Ne couvrir en aucun cas l’appareil avec n’importe quel objet que ce

soit pendant qu’il fonctionne et même après un court moment une fois débranché.

16. L’appareil doit être installé perpendiculairement par rapport au mur.

17. L’appareil doit être manipulé avec attention ! Eviter toute vibration !

Eviter de le laisser tomber !

18. Dans le cas d’un dommage quelconque, nous vous conseillons

vivement de contacter un professionnel pour effectuer la réparation.

19. Si le cordon électrique est endommagé, il devra être remplacé par un

agent autorisé ou un professionnel afin d’éviter tout type de danger.

20. Pendant le montage, garder l’appareil à l’abri de tout produit

21. L’appareil ne doit pas être manipulé par un enfant sans la surveillance

22. Il est interdit d’installer votre appareil près d’une piscine, d’une

douche, d’une salle de bain ou de tout endroit humide.

23. Cet appareil a pour objectif un usage ménager uniquement. Il n’est

pas autorisé de l’utiliser dans un immeuble, un parc, une écurie, sur un chantier, etc… là où il peut y avoir tout type de matières inflammables.

24. La tête de l’appareil est à très haute température pendant la mise

sous tension. Débrancher votre appareil et attendre qu’il refroidisse avant de le nettoyer.

25. Ne pas utiliser cet appareil dans des espaces exigus, ni en présence

de vapeurs ou de matières inflammables.

26. Ne pas considérer votre chauffage comme un séchoir pour les habits

27. Ne pas employer cet appareil comme sauna.

MISE SOUS TENSION : Brancher le câble électrique à une prise de courant située dans un endroit sec et sécurisé. Le commutateur qui se trouve sur la tête de l’appareil, offre deux positions : « I » pour 2100W et la position « 0 » pour l’éteindre Bien que le chauffage patio soit étanche, ne pas l’utiliser sous la pluie ou par mauvais temps. Débrancher toujours le câble électrique de votre chauffage patio quand vous ne l’utilisez pas. ENTRETIEN ET UTILISATION :

28. Cet appareil n’est pas fait pour chauffer une chambre.

29. Ne pas utiliser cet appareil comme centrale de chauffage.

30. Ne pas immerger votre chauffage sous l’eau en vue de le nettoyer.

31. Brancher votre appareil dans une prise visible et facilement

accessible. Lorsque vous débranchez votre appareil de la prise, nettoyer l’extérieur du chauffage patio avec un tissu humidifié. Ne jamais utiliser de produits nettoyants solvants ou corrosifs. Ne pas immerger votre appareil dans l’eau. Tout type de maintenance ou de réparation incluant le remplacement du tube halogène devrait être effectué seulement par un électricien qualifié ou par un centre de service qui vous aura été recommandé. SPECIFICITES TECHNIQUES :

32. Deux points noirs existent sur la surface de la partie chauffante après

les premières minutes de mise sous tension. Cela est tout à fait normal et n’affectera en rien les performances de votre appareil.

33. Votre chauffage dispose d’un commutateur d’inclinaison pour plus de

sûreté. - Alimentation : 230 V – 50 Hz - 2 100 Watts - Poids net : 7,8 kg - Classé : I DECLARATION DE CONFORMITE : La déclaration de conformité est nécessaire pour certifier que le chauffage halogène est bien conforme aux standards suivants : IEC/EN55014-1; IEC/EN 55014-2; IEC/EN61000-3-2; IEC/EN61000-3-3; IEC/ EN60335-1; IEC/EN60335-2-30 IP44D (En) Instruction Manual Do not connect the halogen heater to the electrical supply if any of the components or the power cord is damaged in any way. If in doubt contact your supplier. Electric Patio Heater PACHA 22 PO Please read these instructions carefully before using your new halogen heater Assembling Process Unpack the halogen heater making sure that all the items are present and that there are no components left in the box and that the heater head is free from any packing material. Using the detailed drawing follow the steps to assemble your halogen heater. Do not connect the halogen heater to the electrical supply until all the assembly is complete. Assembling Tools, Screws, Nuts and Nails. Step 1: Feed the power cord through the pole, and fix the pole on the heater head by using 3PCS M6 Screw Nuts. Complete! Attention: The unit must be placed with the clearance of 180cm to the floor and 30cm to the ceiling. Caution Only use the halogen heater on a firm solid vertical wall where the Mounting Bar is in contact with the wall. (Should the heater be tilted or fall over the auto cut off switch will activate) Step 2: Connect the Power Cord to the socket, and connect the pole by using 3PCS M6*10 bolts. Step 3: Fix the pole on the wall by using the 4PCS Nails.
