Marque	PUR LINE
Modèle	PACHA 20
Type de produit	Chauffage électrique radiant
Alimentation	AC 220-240 V ~ 50 Hz
Puissance	3000 W (13 A)
Intensité	13 A
Usage	Intérieur et extérieur
Protection	Prise de terre étanche obligatoire
Assemblage	Emboîtement et vissage des sections (élément chauffant, tubes, base)
Commande	Interrupteur Marche/Arrêt sous la base
Écran de protection	Pare-feu intégré
Entretien	Chiffon doux, pas de solvants ni abrasifs
Garantie	2 ans à compter de la date d'achat
Norme environnementale	DEEE (2002/96/EC) - collecte séparée
Précautions	Ne pas couvrir, tenir éloigné des matériaux combustibles

FOIRE AUX QUESTIONS - PACHA 20 PUR LINE

Comment assembler le chauffage PACHA 20 ?

Suivez les étapes d'assemblage : emboîtez les sections de tube sur l'élément chauffant et la base, puis vissez fermement. Assurez-vous que le câble électrique passe à l'intérieur des tubes.

Quelle est la puissance électrique requise ?

L'appareil fonctionne en 220-240 V ~ 50 Hz avec une intensité de 13 A. Le circuit doit supporter au moins 13 A.

Puis-je utiliser ce chauffage en extérieur ?

Oui, mais vous devez utiliser une prise de terre étanche et protéger la connexion de l'humidité. Ne l'installez pas près d'une piscine ou d'un point d'eau.

Comment nettoyer l'appareil ?

Débranchez-le et attendez qu'il refroidisse. Nettoyez avec un chiffon doux. N'utilisez jamais d'alcool, de solvants, d'acides (vinaigre) ou d'abrasifs.

Que faire si le chauffage ne s'allume pas ?

Vérifiez la connexion de la fiche et l'état de la prise. Assurez-vous que l'interrupteur sous la base est en position I (allumé). Si le problème persiste, contactez un électricien.

Est-il sûr de laisser le chauffage allumé sans surveillance ?

Non, ne laissez jamais l'appareil sans surveillance. Il ne doit pas être utilisé avec un programmateur ou un dispositif d'allumage automatique, car cela peut provoquer un incendie.

Quelles sont les consignes de sécurité pour les enfants ?

L'appareil ne doit pas être utilisé par des enfants ou des personnes handicapées. Le pare-feu peut ne pas suffire à les protéger. Tenez-les à distance.

Puis-je utiliser une rallonge ?

Oui, mais uniquement une rallonge conforme pour usage extérieur, avec des câbles de 1,5 mm de diamètre et fiches pré-assemblées.

Que faire si l'appareil s'arrête subitement ?

Vérifiez votre disjoncteur ou fusible. L'appareil peut avoir déclenché une protection. Faites contrôler l'installation par un électricien si nécessaire.

Comment recycler l'appareil en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Respectez la directive DEEE : rapportez-le à un point de collecte séparé ou contactez votre revendeur.

MODE D'EMPLOI PACHA 20 PUR LINE

Manuel d'utilisation

WinEurope - FRANCE

1. Lire avec attention ce manuel avant de réaliser l'assemblage.
2. IMPORTANT : il faut s'assurer que les différentes sections formant l'appareil sont fermement reliées les une aux autres, une fois l'assemblage terminé et avant la mise en marche de l'appareil.
3. Assurez-vous que votre voltage correspond bien à la tension d'alimentation nécessaire pour le fonctionnement de cet appareil (AC 220-240V ~ 50Hz). Voir plaque signalétique place sur l'ordinateil. Il faut également s'assurer que l'ordinateil comporte une fiche de terre. Pour utilisation en extérieur, la fiche et la prise de terre doivent obligatoirement être étanches à l'humidité et à l'eau. La puissance du circuit doit être équale ou supérieure à 13 ampères.
4. Pour réduire les risques d'incendie ou d'électrocution, la fiche de l'appareil doit s'adapter parfaitement à la prise de branchement. Si le cordon électrique ou la fiche sont endommages, les faire réparer par le revendeur, un service après-vente agréé ou un électricien qualifié afin d'éviter un risque de danger.
5. L'appareil doit toujours être placé sur une surface plane et stable, aussi bien à l'extérieur qu'à l'intérieur.
6. Il ne faut pas toucher, ni déplacer l'appareil pendant son utilisation afin d'éviter les risques de brûlures.
7. Nous vous rappelons que la fiche de cet apparéil doit être étanche (waterproof), vérifier qu'il en est de même pour la prise murale.

8. En extérieur il ne faut pas installer l'appareil auprès d'une piscine, d'un plan d'eau.

9. Dérouler soigneusement le cordon électrique et s'assurer qu'il n'est pas en contact avec l'appareil. Il ne faut jamais placer l'appareil sous une prise de courant.

10. Ne pas utiliser cet apparéil avec un programmeur ou tout type d'appareil qui allume automatiquement le chauffage, cela risque de causeur des incendies si le chauffage est mal positionné ou couvert.

11. Le pare-feu de cet apparéil est prévu pour empêcher l'accès direct aux éléments chauffants et doit être en place lorsque le chauffage fonctionne. Ce pare-feu peut ne pas être suffisant pour protégger les enfants ou les personnes handicapées.

12. Cet apparéil ne doit pas être place à proximité de rideaux ou de toute matière ou gaz combustibles. Danger d'incendie.

13. Il ne faut pasmettre l'appareil àproximé d'une personne se trouvant dans un bain ou une douche .Danger d'électrocution.

14. L'appareil de chauffage ne doit pas etre utiliser par des enfants ou des personnes handicapées.

15. Il ne faut jamais installer l'appareil dans salle de bain où il pourrait tomber dans une baigmoire remplie d'eau par exemple. Il ne faut pas non plus l'utiliser après d'un écier, d'un bassin, d'une piscine. NE JAMAIS IMMERGER le chauffage.

16. Quand l'appareil n'est pas utilisé, le ranger à l'intérieur.

17. SI VOUS DEVEZ UTILISER UN CORDON RALLONGE ELECTRIQUE, VEUILLEZ VOUS ASSURER QUE CELUI-CI SOIT EN CONFORMITE AVEC LA REFLEMENTATION DES CORDONS ELECTRIQUES UTILISÉS EN EXTERIEUR.

(cables de 1.5 mm de diamètre et fiches pré-assemblées)

ATTENTION

Quand il fonctionne, le tube au dessus de cette étiquette devient CHAUD. IL NE FAUT PAS tener ce tube au dessus de cette étiquette pour déplacer l'appareil !

Il y a risque d'incendie si ce chauffage est recouvert ou placé trop près de rideaux ou autres matériaux combustibles.

Ne Jamais placer celui-ci à côté d'un matérieliau combustible.

RAPPEL :

Il ne faut pas permettre a des enfants d'utiliser l'appareil.
- Il ne faut pasmettre d'autres sources de chaleur aprousequed l'appareil lorsque celui-ci fonctionne.
- Assurez-vous que votre circuit électrique est suffisamment puissant pour un apparéil de 13 Ampères.

ASSEMBLAGE

ATTENTION: Pour un maximum de sécurité, assembler soigneusement l'appareil tel que décrit ci-dessous, en faisant particulièrement attention à ce que les différentes sections : élément chauffant, tubes, et base soient fermement emboités puis visées les uneux autres.

1: Assemblage à l'élement de chauffage

Sortir toutes les pieces du carton et les-disposer de façon à les avoir toutes à portée de main pour le montage. Voir ci-dessous figure 1.

Il faut faire passer le cable électrique fixé à l'élement chauffant à l'intérieur de la section du tube correspondant à l'élement chauffant puis renverser l'élement chauffant qui doit être bien stable, faire tourner légersement le tube dans son emplacement sur l'élement chauffant sans le fixer pour le moment.

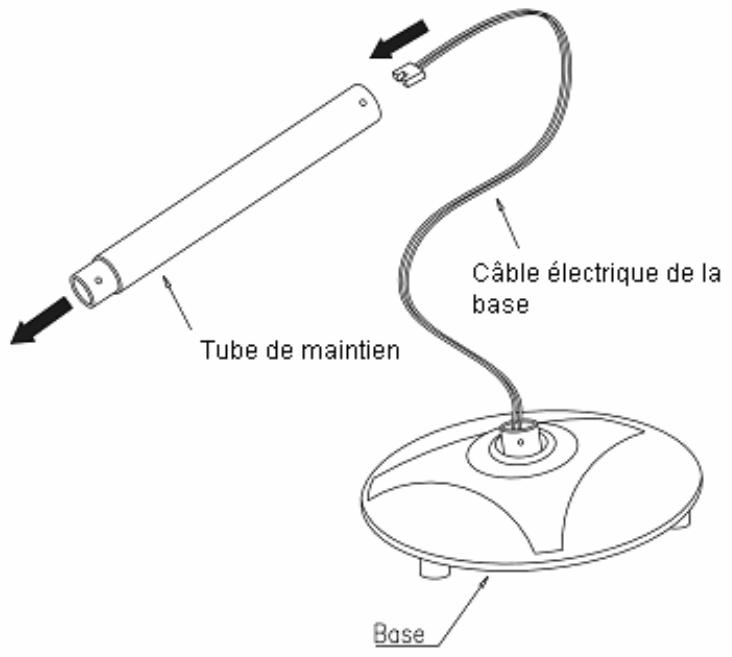

2: Assemblage à la base

Comme le montre le dessin ci-dessous, faire passer le cable électrique partant de la base à l'intérieur de la section du tube (correspondant à la base), returner la base qui doit être stable. Faire tourner le tube dans son emplacement, le serrer mais ne pas le fixer tout de suite.

Figure 2

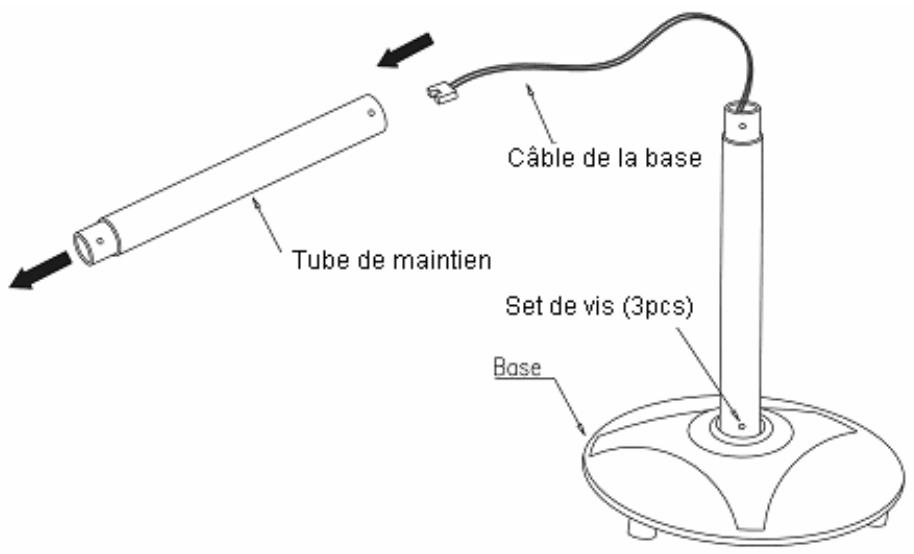

3: Assemblage de la troisième section du tube.

Faire passer le cable électrique venant de la base au-travers de la troisième section du tube, emboiter cette section sur celle déjà installée sur la base, sans la visser pour le moment.

Figure 3

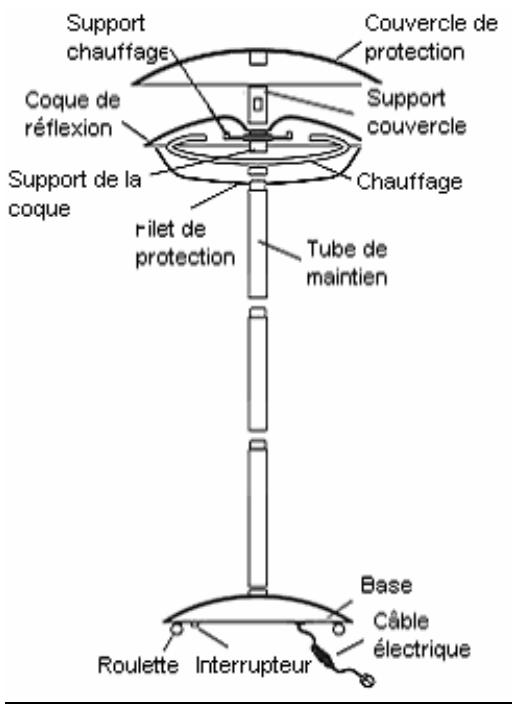

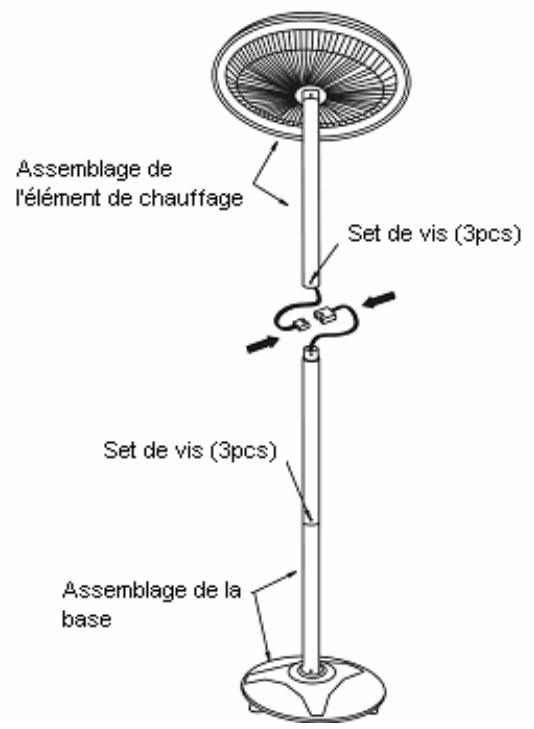

4 : Assemblage complet et fixation

La base se trouvant à la verticale, joindre les deux sections du cable électrique. S'assurer de la stabilité de l'appareil, visser fermement chaque section.

Figure 4

1. L'unique fonction de cet apparéil est de réchauffer la température ambiente, et cela dans un certain périmètre.
2. Il ne faut pas laisser d' éléments combustibles tels que papier, vêtements etc. auprès de l'appareil.
3. Il ne faut surtout pas toucher le couvercle ou la grille de protection du chauffage pendant que l'appareil fonctionne car la température est élevé, vous pourriez vous brûler!
4. Lorsqu'il est mis en marche, l'appareil prend un certain temps avant de chauffer.

MISE EN ROUTE :

• L'interrupteur se trouve sous la base de l'appareil :
  O..... eteindre

• I .... allumer

• Assembler l'appareil tel que décrit ci-dessus.

• Le brancher à une prise de terre étanche, après vous être assure que le voltage correspond bien à celui indiqué.
• Presser le bouton de mise en marche

ENTRETIEN :

1. Eteignez l'appareil, débranchez-le. Si l'appareil était en marche avant de le nettoyer, attendre qu'il ait refroidi pour éviter de se brûler.
2. A l'aide d'un chiffon doux, nettoyer avec précaution l'appareil. Ne jamais utiliser d'alcool, de solvants, d'acides tels que le vinaigre ou d'abrasifs.

PETIT GUIDE DE DEPANNAGE :

Mauvais fonctionnements	Causes possibles	Dépannages
L'appareil ne se met pas en marche.	Appareil mal branché.	Retirer la fiche, rebrancher correctement.
	La prise est défectueuse.	La faire replacer par un électricien.
L'appareil ne marche pas bien que le courant passe.	Un objet empêche l'interrupteur Marche Arrêt de fonctionner normalement	Lemettre sur une surface plane et stable / Voir objet à enlever.
L'appareil marche puis s'accrote subitement de fonctionner.	Contrôler votre système d'alimentation électrique / fusible / Disjoncteur.	Faire contrôle par un électricien.

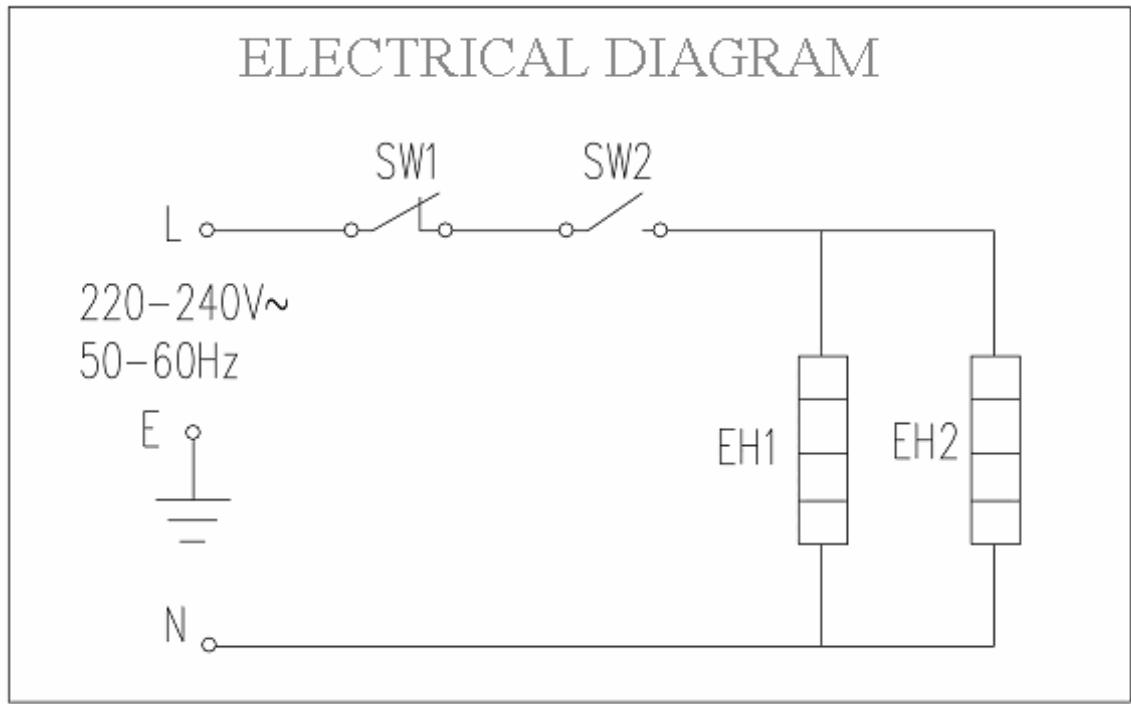

SCHEMA ELECTRIQUE

GARANTIE :

2 ans à partir de la date d'achat.

Pour se prévaloir de la garantie prière d'apporter l'appareil ou de l'expédier PORT PAYE à votre revendeur, accompagné de la preuve d'achat indiquant la date de cet achat.

Enlèvement des apparéils menagers usagés

La directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usagés ne soient pas jetés dans le flux normal des déchets Municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.

Les consommateurs devont contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur apparéil.
