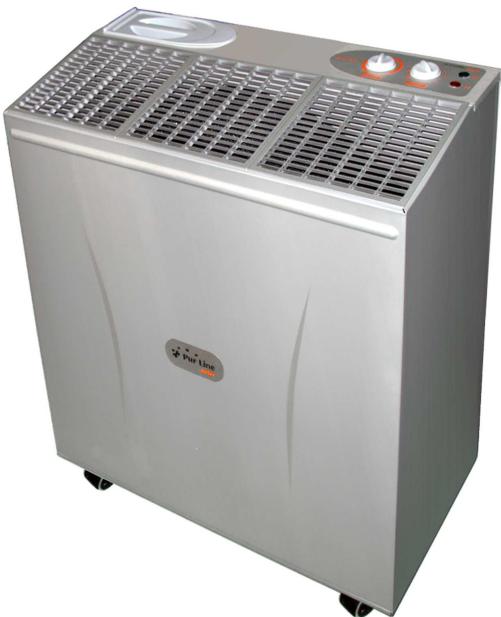

HA147 - Humidificateur PUR LINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Humidificateur évaporatif
Marque	PUR LINE
Modèle	HA147
Dimensions (L x P x H)	625 x 316 x 720 mm
Poids net	18,6 kg
Alimentation	230 V ~ 50 Hz
Consommation électrique	53 W
Capacité du réservoir	34 litres
Humidification par 24h	60 litres (test AHAM)
Débit d'air (vitesse 1)	790 m³/h
Débit d'air (vitesse 2)	490 m³/h
Hygrostat réglable	Oui
Indicateurs lumineux	Niveau d'eau (rouge), humidité (orange), marche (vert)
Arrêt automatique	Oui, en cas de niveau d'eau bas
Filtres	Bandes d'évaporation (jeu de 2) - référence PUR358
Option remplissage automatique	Kit WIN1610 disponible
Garantie	1 an
Entretien	Nettoyer les mousses à l'eau vinaigrée ou détartrant ; remplacer annuellement
Sécurité	Coupe-circuit différentiel 30 mA recommandé ; débrancher avant entretien

FOIRE AUX QUESTIONS - HA147 PUR LINE

Comment remplir le réservoir d'eau ?

Mettez l'appareil en position OFF et débranchez-le. Ouvrez le couvercle de remplissage, versez de l'eau jusqu'à 2 cm du niveau maximum. Rebranchez et remettez en marche.

Que signifient les voyants lumineux ?

Le voyant rouge (WATER) indique un niveau d'eau trop bas. Le voyant orange (%HUMIDITY) s'allume lorsque l'humidité ambiante atteint le réglage. Le voyant vert (ON) indique que la ventilation fonctionne.

Comment nettoyer les mousses absorbantes ?

Démontez les grilles supérieures et retirez le tambour. Lavez les mousses dans un bain d'eau vinaigrée ou avec un détartrant. Replacez-les correctement sur leur support.

Quelle est la capacité du réservoir ?

Le réservoir peut contenir jusqu'à 34 litres d'eau.

Comment régler le taux d'humidité souhaité ?

Tournez le bouton %HUMIDITY dans le sens des aiguilles d'une montre pour augmenter le taux, et dans le sens inverse pour le diminuer. La position maximale fait fonctionner l'appareil en continu.

Pourquoi l'humidificateur s'arrête-t-il automatiquement ?

L'appareil s'arrête automatiquement lorsque le niveau d'eau dans le réservoir descend en dessous de 2 cm. Le voyant rouge (WATER) s'allume alors. Remplissez le réservoir pour redémarrer.

Quand faut-il remplacer les filtres ?

Les bandes d'évaporation doivent être changées annuellement ou plus fréquemment selon l'utilisation et la dureté de l'eau. Référence : PUR358.

Quelle est la consommation électrique ?

La consommation est de 53 W (0,5 A sous 230 V).

Puis-je utiliser de l'eau du robinet ?

Oui, l'eau du robinet convient. Cependant, en cas de dureté élevée, un détartrage régulier est recommandé pour éviter l'entartrage des mousses.

Comment optimiser la répartition de l'humidité ?

Placez l'humidificateur de préférence au centre de la pièce. Si le chauffage est à air pulsé, positionnez-le près de la source d'air pour une meilleure diffusion.

MODE D'EMPLOI HA147 PUR LINE

Nous vous remercions d'avoir porté votre choix sur l'humidificateur PURLINE. Cet appareil a été conçu pour vous apporter un confort optimal tout en réalisant un maximum d'économies d'énergie.

Ce manuel d'utilisation contient des instructions importantes sur le fonctionnement et l'entretien de l'appareil.

WinEurope SA

France

N°Indigo

Site Web : www.purline.com

Apprenez à connaître votre appareil

Lisez ce manuel avec soin, en prenant note de toutes les précautions de sécurité recommandées, avant, pendant et après l'utilisation de votre appareil, et maintenez votre appareil en bon état de marche.

Familiarisez-vous avec les commandes et les consignes de sécurité liées au fonctionnement de votre appareil avant de tenter de le faire fonctionner.

Gardez ce manuel et toute autre brochure fournie avec votre appareil pour pouvoir vous y référer ultérieurement.

Contenu de l'emballage

L'emballage de l'humidificateur contient :

le corps de l'humidificateur

Grilles Supérieures

Un support circulaire de mousse (tambour)

Un réservoir d'eau

Un manuel d'utilisation.

Mesures de Sécurité

• Les enfants ou les personnes qui ne sont pas familières avec ce type d'appareil ou qui n'ont pas lu attentivement ce manuel ne doivent pas être autorisées à utiliser l'humidificateur.
• Votre humidificateur est conçu pour être utilisé sur courant alternatif (secteur) uniquement. Ne tentez pas de l'utiliser sur un autre type de courant.
• Votre humidificateur devrait toujours être éteint avant de débrancher tout raccord, prise, ou toute rallonge.
• Une plus grande sécurité est obtenue en disposant d'un coupe-circuit à haute sensibilité de défaut différentiel (30mA) dans l'installation électrique. Si vous ne connaissez pas les caractéristiques de votre installation demandez conseil à un électricien qualifié. Si vous ne disposez pas d'un tel dispositif de coupe-circuit, nous vous recommandons d'en faire installer un.
• Avant de brancher l'humidificateur, assurez-vous que l'humidificateur est en position Arrêt (OFF) et que toutes les précautions de montage et de remplissage ont été prises.
• Branchez votre appareil sur une prise de courant munie d'un pôle de terre, et non pas sur une douille d'éclairage ou tout autre dispositif.
• Mettez l'humidificateur à l'arrêt et débranchez la prise d'alimentation avant d'effectuer le remplissage de l'appareil ou toute autre opération d'entretien.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agence SAV ou autre personnel qualifié pour éviter tout problème.

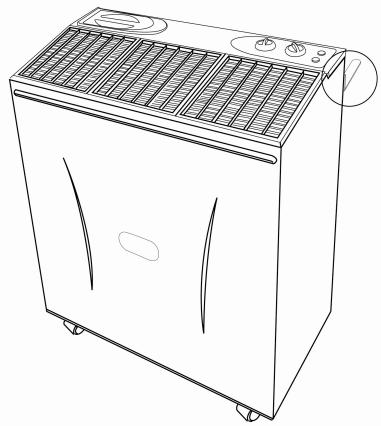

Préparation avant la première utilisation

Lorsque votre appareil est neuf, un certain nombre d'opérations doivent être effectuées avant de le mettre en service.

P1 – Sortez l'appareil de son emballage.
P2 – Récupérez le câble secteur enroulé autour des roulettes de l'appareil, en veillant de ne pas l'endommager.
P3 – Enlever les rubans adhésifs qui retiennent le capot supérieur de l'humidificateur, puis ôtez le capot supérieur.
P4 – Otez la cale qui maintient le support circulaire de mousses absorbantes, puis enlevez le support de mousses de l'humidificateur en le saisissant par l'axe.
P5 – Assurez vous que les mousses absorbantes sont correctement disposées à l'intérieur et sur le pourtour de leur support circulaire (déplacement pendant le transport).
P6 – Remettez en place le support circulaire de mousse à l'intérieur de l'humidificateur.
P7 – Assurez vous que le flotteur soit librement installé dans le réservoir pour en mesurer le niveau d'eau.

P8 – Assurez-vous d'avoir fixé les 2 équerres au dos de l'humidificateur afin de laisser libre 10 cm à l'arrière de l'appareil.

Choix de l'emplacement de votre humidificateur

Pour garantir le meilleur rendement, l'humidificateur doit être situé de préférence au centre du local. Si le local est chauffé par air pulsé, il convient de placer l'appareil près de la source d'air pulsé, afin d'uniformiser la répartition d'air humide. Evitez de placer l'appareil trop près de meubles, tableaux, ou de tout autre objet sensible aux variations rapides d'humidité.

Raccordement au réseau secteur

S1 – Avant de raccorder votre appareil au réseau secteur, vérifiez que la prise secteur et /ou les rallonges ou tout autre dispositif de connexion sont en bon état, et qu'ils disposent de bornes de terre.

S2 – Raccordez votre appareil au réseau secteur (230V\~ 50 Hz 10A).

La consommation de l'humidificateur n'excède pas 0.5A soit 110 W/h.

Remplissage manuel

R1 – Positionnez le commutateur à bascule (SPEED) sur la position arrêt (OFF).

R2 – Débranchez l'humidificateur du réseau secteur.

R3 – Basculez le couvercle de l'orifice de remplissage de l'appareil.

R4 – Procédez au remplissage du réservoir en veillant à ne pas renverser de l'eau sur les commandes ou les parois latérales de l'appareil. Arrêtez le remplissage 2 cm au dessous du niveau maximum du réservoir.

R5 – Branchez l'humidificateur sur le réseau secteur.

Fonctionnement de l'humidificateur

Votre appareil dispose d'un certain nombre d'organes de commande ou de contrôles avec lesquels vous devez vous familiariser.

F1 – Le commutateur à bascule (SPEED) permet d'arrêter l'humidificateur lorsqu'il se situe en position (OFF), ou de le mettre en service en position (SPEED1) ou (SPEED2).

F2 – L'hygrostat repéré (%HUMIDITY) permet de régler le taux d'humidité souhaité dans le local où se trouve l'appareil. Le fait de le tourner dans le sens inverse des aiguilles d'une montre jusqu'à sa butée arrête l'appareil. De même le fait de le tourner jusqu'à sa position maximum fait fonctionner l'humidificateur en permanence.

F3 – Le flotteur situé dans le réservoir d'eau, permet de stopper le fonctionnement de l'humidificateur lorsque le niveau d'eau dans le réservoir est inférieur à 2 cm de hauteur d'eau.

F4 – Les voyants (WATER), (%HUMIDITY) et (ON) permettent de connaître à tout moment l'état fonctionnel de l'appareil.

Lorsque le voyant rouge (WATER) s'éclaire, cela signifie que le niveau d'eau dans le réservoir à eau est trop faible. Reportez vous à la procédure de remplissage manuel de votre notice.

Lorsque le voyant orange (%HUMIDITY) s'éclaire, cela signifie que le taux d'humidité dans l'air est égal ou supérieur au taux d'humidité consigné par l'hygrostat (%HUMIDITY). Si le niveau ne vous suffit pas, augmentez le pourcentage d'humidité en tournant l'hygrostat dans le sens des aiguilles d'une montre jusqu'au réglage souhaité. Le voyant vert (ON) s'éclaire lorsque la ventilation de l'appareil fonctionne, donc quand le niveau d'eau est suffisant et que le niveau d'humidité consigné par le réglage (%HUMIDITY) est supérieur au taux d'humidité du local.

Utilisation

U1 – L'hygrostat (%HUMIDITY) maintient le taux d'hygrométrie du local au taux choisi, en déclenchant ou en arrêtant la ventilation et la rotation des mousses absorbantes de l'appareil automatiquement. Le taux d'hygrométrie confortable requis dépend de la température de la pièce. Plus la pièce est chauffée, plus la demande en humidité complémentaire est importante. Cet aspect est d'autant accentué que la température extérieure du bâtiment est basse. Lorsque le niveau d'hygrométrie (%HUMIDITY) est atteint le voyant orange (%HUMIDITY) s'éclaire.

U2 – Vous disposez de 2 puissances de ventilation. La position (SPEED 2) permet d'atteindre rapidement le niveau d'hygrométrie requis. Son utilisation est préconisée en phase de démarrage. Une fois le niveau atteint, la position (SPEED 1) permet d'obtenir

une meilleure régulation du taux requis et un fonctionnement plus silencieux de l'appareil.

U3 – Lorsque le niveau d'eau minimum est atteint, l'humidificateur s'arrête automatiquement et le voyant rouge (WATER) s'éclaire.

U4 – Concernant l'utilisation de l'appareil équipé des options remplissage automatique, filtrage de l'air, veuillez vous reporter aux guides d'utilisation fournis avec les options.

Nettoyage et entretien

Des nettoyages fréquents sont préconisés pour optimiser le rendement de votre humidificateur.

Toujours débrancher l'appareil du réseau secteur avant d'effectuer les opérations d'entretien.

N1- Mousses absorbantes

Les mousses absorbantes de l'humidificateur ont plusieurs fonctions. Elles constituent l'élément le plus important de votre appareil car elles constituent :

Un filtre à air

Un filtre à eau

Une surface d'évaporation.

Il est donc impératif de maintenir propre ces bandes d'évaporation et de les changer périodiquement (annuellement) selon l'intensité d'utilisation, la dureté de l'eau, le niveau de pollution de l'air.

Pour démonter les mousses de leur support, retirez les grilles supérieures de l'appareil. Retirez le tambour de l'humidificateur en le saisissant par son axe.

Remplacez les mousses ou lavez les dans un bain d'eau vinaigrée ou mélangée à un détartrant. Replacez les mousses sur leur support dans leur position d'origine. Immobilisez les mousses en position, en remettant en place les rondelles et les clips plastiques correctement.

N2 – Réservoir

Ôtez le réservoir d'eau en prenant soin de ne pas détériorer le flotteur. Nettoyez les dépôts situés dans le réservoir au moyen d'une éponge à récurer.

Remettez en place le réservoir en prenant toujours soin de ne pas détériorer le flotteur.

N3 – Autres éléments intérieurs et extérieurs

Essuyez au moyen d'un chiffon doux imbibé de détergent non abrasif les dépôts éventuels de tartre.

Caractéristiques

Hygrostat d'ambiance réglable

Puissance 53 Watts

Humidification / 24h 60 l (Test AHAM)

Débit d'air vitesse 2 490 m3 / H

Vitesse 1 790 m3 / H

Capacité du réservoir 34 l

Consommation 53 Watts

Homologation CE

Dimensions (mm) 625 x 316 x 720

Poids net 18.6 Kg

Dimensions (mm) emballage 670 x 365 x 780

Poids emballé 21.2 Kg

Bandes évaporation (jeu de 2 filtres) PUR358

Kit de remplissage automatique (option) WIN1610

GARANTIE :

1 an à partir de la date d'achat.

Pour se prévaloir de la garantie prière d'apporter l'appareil ou de l'expédier PORT PAYE à votre revendeur, accompagné de la preuve d'achat indiquant la date de cet achat.

Enlèvement des appareils ménagers usagés

La directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.
