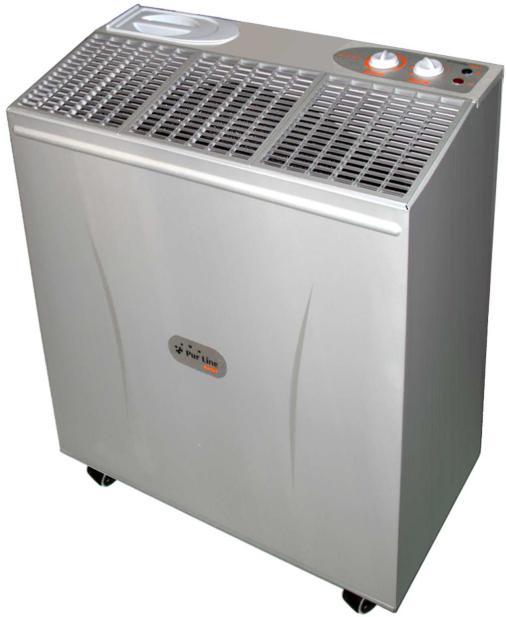

HA147 - Luftbefeuchter PUR LINE - Kostenlose Bedienungsanleitung

Produkttyp	Verdunstungsluftbefeuchter
Marke	PUR LINE
Modell	HA147
Abmessungen (L x B x H)	625 x 316 x 720 mm
Nettogewicht	18,6 kg
Stromversorgung	230 V ~ 50 Hz
Stromverbrauch	53 W
Tankinhalt	34 Liter
Befeuchtung pro 24h	60 Liter (AHAM-Test)
Luftdurchsatz (Stufe 1)	790 m³/h
Luftdurchsatz (Stufe 2)	490 m³/h
Einstellbarer Hygrostat	Ja
Leuchtanzeigen	Wasserstand (rot), Luftfeuchtigkeit (orange), Betrieb (grün)
Automatische Abschaltung	Ja, bei niedrigem Wasserstand
Filter	Verdunstungsstreifen (2er-Set) - Referenz PUR358
Option automatische Befüllung	Kit WIN1610 erhältlich
Garantie	1 Jahr
Wartung	Reinigen Sie die Matten mit Essigwasser oder Entkalker; jährlich ersetzen
Sicherheit	Fehlerstromschutzschalter 30 mA empfohlen; vor Wartung Netzstecker ziehen

Häufig gestellte Fragen - HA147 PUR LINE

Wie fülle ich den Wassertank?

Schalten Sie das Gerät auf OFF und ziehen Sie den Netzstecker. Öffnen Sie den Einfüllverschluss, füllen Sie Wasser bis 2 cm unter den maximalen Füllstand. Stecken Sie den Stecker wieder ein und schalten Sie das Gerät ein.

Was bedeuten die Leuchtanzeigen?

Die rote (WATER) Leuchte zeigt einen zu niedrigen Wasserstand an. Die orangefarbene (%HUMIDITY) Leuchte leuchtet auf, wenn die Raumluftfeuchtigkeit die eingestellte Stufe erreicht hat. Die grüne (ON) Leuchte zeigt an, dass die Belüftung funktioniert.

Wie reinige ich die Absorptionsmatten?

Entfernen Sie die oberen Gitter und nehmen Sie die Trommel heraus. Waschen Sie die Matten in einem Bad aus Essigwasser oder mit einem Entkalker. Setzen Sie sie korrekt wieder auf ihre Halterung.

Wie groß ist der Tankinhalt?

Der Tank fasst bis zu 34 Liter Wasser.

Wie stelle ich die gewünschte Luftfeuchtigkeit ein?

Drehen Sie den Knopf %HUMIDITY im Uhrzeigersinn, um die Luftfeuchtigkeit zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Die Maximalstellung sorgt für einen Dauerbetrieb.

Warum schaltet sich der Luftbefeuchter automatisch ab?

Das Gerät schaltet sich automatisch ab, wenn der Wasserstand im Tank unter 2 cm fällt. Die rote (WATER) Leuchte leuchtet dann auf. Füllen Sie den Tank nach, um das Gerät wieder zu starten.

Wann müssen die Filter gewechselt werden?

Die Verdunstungsstreifen sollten jährlich oder häufiger, je nach Nutzung und Wasserhärte, ausgetauscht werden. Referenz: PUR358.

Wie hoch ist der Stromverbrauch?

Der Verbrauch beträgt 53 W (0,5 A bei 230 V).

Kann ich Leitungswasser verwenden?

Ja, Leitungswasser ist geeignet. Bei hoher Wasserhärte wird jedoch regelmäßiges Entkalken empfohlen, um Kalkablagerungen auf den Matten zu vermeiden.

Wie optimiere ich die Verteilung der Luftfeuchtigkeit?

Stellen Sie den Luftbefeuchter vorzugsweise in der Raummitte auf. Wenn die Heizung mit Gebläse arbeitet, platzieren Sie ihn in der Nähe der Luftquelle für eine bessere Verteilung.

BEDIENUNGSANLEITUNG HA147 PUR LINE

BEDIENUNGS- UND WARTUNGSANLEITUNG

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für den Luftbefeuchter entschieden haben. Dieses Gerät wurde konzipiert, um Ihnen Komfort mit optimaler Energiesparung zu bieten.

Diese Bedienungsanleitung enthält wichtige Anweisungen bezüglich der Funktion und Wartung des Luftbefeuchters HYGROAIR HA 146.

WinEurope SA

Frankreich

www.purline.com

Bitte diese Anleitung sorgsam lesen und alle Sicherheitshinweise vor und nach dem Gebrauch dieses Gerätes beachten; halten Sie Ihren Luftbefeuchter in einem guten Betriebszustand.

Machen Sie sich vor der Inbetriebnahme mit den Anweisungen und

Sicherheitsvorschriften für Umgang mit Ihrem Gerät vertraut.

Heben Sie diese Bedienungsanleitung für zukünftiges Nachschlagen gut auf.

Verpackungsinhalt

Die Verpackung des Luftbefeuchters enthält:

Luftbefeuchtergehäuse

Obergitter

Verdampfungsmattenhalter (Trommel) mit Matten

Wasserbehälter

Bedienungsanleitung

Sicherheitshinweise

• Personen oder Kinder, die diese Anleitung nicht gelesen haben bzw. keine Erfahrungen mit gleichartigen Geräten haben, dürfen das Gerät nicht bedienen.
• Der Anschluss Ihres Luftbefeuchters darf nur an Wechselstrom erfolgen. Kein anderer als genannter Strom darf für den Betrieb dieses Gerätes verwendet werden.
• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker, wenn das Gerät nicht betrieben wird.
• Für eine bessere Sicherheit wird empfohlen, ein hochempfindlicher Schutzschalter (30 mA) miteinzubauen. Falls Sie die genauen Angaben über Ihre Installation nicht wissen, bitte eine qualifizierte Elektrofachkraft fragen. Fall Sie keinen hochempfindlichen Schutzschalter haben, empfehlen wir Ihnen diesen einzubauen.
• Vor der Inbetriebnahme des Luftbefeuchters, überzeugen Sie sich, dass er in der Position (OFF) ist und alle Montage- und Anschlusshinweise erfüllt sind.
• Schließen Sie das Netzkabel an eine geerdete Steckdose an. Das Gerät nie an eine nicht geerdete Stromquelle anschließen, z. B. Verlängerungskabel, Lampensteckdose usw.
  • Vor dem Auffüllen des Gerätes den Schalter ausschalten und den Netzstecker aus der Steckdose ziehen.

Vorbereitung auf die erste Inbetriebnahme

Wenn Ihr Gerät neu ist, sollen Sie mit ihm paar Handlungen vor der ersten Inbetriebnahme ausführen.

P1 – Die Verpackung vom Gerät entfernen.
P2 - Das Netzkabel ganz abwickeln. Kabel dabei nicht beschädigen.
P3 – Das Klebeband von der Oberplatte entfernen.
P4 - Den Keil entfernen, der den runden Schaumstoffhalter hält, danach den Halter an der Achse nehmen und diesen aus dem Luftbefeuchter entfernen.
P5 – Versichern Sie sich, dass die Trommel im Luftbefeuchter richtig eingebaut ist (Versetzen beim Transport vermeiden).
P6 – Den Wasserbehälter leicht herausziehen.
P7 – Versichern Sie sich, dass der Schwimmer im Wasserstandb

P8 – Die 2 abstand Bügel müssen festgemacht werden.

Den abstand zwischen mauer und gerät ist min. 10cm.

Aufstellung Ihres Luftbefeuchters:

Um die besten Ergebnisse zu erzielen, empfehlen wir Ihnen das Gerät in der Raummitte aufzustellen. Wenn der Raum mit pulsierender Luft beheizt wird, bitte das Gerät neben der Quelle der pulsierenden Luft aufstellen. Luftbefeuchter nicht neben Möbelstücken, Gemälden bzw. anderen Gegenständen aufstellen, die durch die Feuchte beschädigt werden können.

Elektrischer Anschluss

S1 – Vor der Inbetriebnahme des Luftbefeuchters das Kabel abwickeln und auf Beschädigungen prüfen, die Steckdose und den Stecker ebenso prüfen. Sie sollen eine geerdete Steckdose verwenden. S2 – Das Gerät an das Stromnetz anschließen (230V-50 Hz 10A). Die Stromaufnahme des Luftbefeuchters überschreitet nicht 0,5 A (110 W/h).

Luftbefeuchter auffüllen

R1 – Überzeugen Sie sich, dass der Schalter (GESCHWINDIGKEIT) des Luftbefeuchters auf (OFF-AUS) geschaltet ist.

R2 – Das Gerät vom Stromnetz trennen.

R3 – Den Füldeckel öffnen.

R4 - Seien Sie sehr vorsichtig, wenn Sie den Behälter auffüllen, Wasser nicht auf Gerätesteuerung bzw. Innenwände des Gerätes gelangen lassen. Das Auffüllen 2 cm unter der Wasserstandmarke aufhören.

R5 – Die Wasserspritzer an der Steuereinheit trockenreiben. Überzeugen Sie sich, dass das Gerät ganz trocken ist, bevor Sie fortsetzen.

Funktion des Luftbefeuchters

Ihr Gerät verfügt über eine Anzahl von Steuer- und Kontrollteilen, die nachstehend näher beschrieben werden:

F1 – Stellen Sie den Schalter (GESCHWINDIGKEIT) auf (OFF), um das Gerät auszuschalten. Der Luftbefeuchter hat 2 Geschwindigkeitsstufen (GESCHWINDIGKEIT 1) und (GESCHWINDIGKEIT 2) zur Auswahl.
F2 – Mit dem Feuchtigkeitsregler (% FEUCHTIGKEIT) können Sie den Feuchtigkeitsgrad in den Räumen einstellen.
Wenn Sie den Feuchtigkeitsregler bis zum Anschlag zurückdrehen, schaltet sich das Gerät ab. Wenn Sie diesen im Gegenteil in seine maximale Position drehen, wird das Gerät kontinuierlich laufen.
F3 – Der Behälterschwimmer wird die Funktion des Luftbefeuchters stoppen, wenn der Wasserstand 2 cm unterschreitet.
F4 – Die Warnungen «WATER» («WASSER»), « % HUMIDITY» («% FEUCHTIGKEIT») und «ON» («EIN») zeigen die ganze Zeit, ob das Gerät in einem guten Betriebszustand ist.
Wenn die rote Warnung «WATER» («WASSER») aufleuchtet, ist der Wasserstand im Behälter unzureichend. Siehe Auffüllanweisung.
Wenn die orange Warnung « % HUMIDITY» («%FEUCHTIGKEBT») aufleuchtet, ist der Raumfeuchtigkeitsgrad gleich oder mehr als Feuchtigkeitsregler-Einstellung. Ist der höhere Feuchtigkeitsgrad erforderlich, drehen Sie den Feuchtigkeitsregler im Uhrzeigersinn bis zum gewünschten Level.
Die grüne Warnung leuchtet auf, wenn sich der Lüfter in Betrieb setzt, was bedeutet, dass der Wasserstand im Behälter zwar ausreichend ist, und die Feuchtigkeitsregler-Einstellung aber höher ist als die relative Raumfeuchtigkeit (% FEUCHTIGKEIT).

Verwendung

U1 – Der Feuchtigkeitsregler (% HUMIDITY) unterhält den Feuchtigkeitsgrad in einem Raum auf dem erforderlichen Niveau; die Verdampfungsmatten und der Lüfter werden durch den Feuchtigkeitsregler automatisch ein- und ausgeschaltet. Die Komfortzone wird abhängig von der Raumtemperatur und dem Luftfeuchtigkeitsniveau erreicht. Je höher die Raumtemperatur ist, desto mehr Feuchteaustritt gefordert wird; dieses Phänomen ist besser erkennbar, wenn die Außentemperatur niedriger ist. Wird der erforderliche Feuchtigkeitsgrad (% HUMIDITY) erreicht, leuchtet die orange Warnung (% HUMIDITY - %FEUCHTIGKEIT).

U2 – Der Lüfter kann mit 2 Geschwindigkeiten betrieben werden. Bei (GESCHWINDIGKEIT 2) wird das erforderliche Luftfeuchtigkeitsniveau schneller erreicht. Wir empfehlen mit Geschwindigkeit 2 anzufangen und nachdem das Raumfeuchtigkeitsniveau höher wird, kann man das Gerät auf (GESCHWINDIGKEIT 1) stellen, um das bestmögliche Feuchtigkeitsniveau bei einem niedrigen Lärmpegel zu unterhalten.

U3 – Wenn der Wasserstand zu niedrig ist, schaltet sich der Luftbefeuchter automatisch ab und die rote Warnungslampe leuchtet auf (WATER - WASSER).

U 4 – Bezüglich der Verwendung des Gerätes für automatische Befüllung, Luftreinigung bitten wir Sie, sich die zu den Optionen beigelegten Verwendungsregeln anzuschauen.

Betrieb und Pflege

Die regelmäßige Reinigung ist erforderlich, um die Lebensdauer Ihres Luftbefeuchters zu maximieren und zu verlängern. Vor der Reinigung und Wartung immer das Gerät von der Steckdose trennen.

N1- Verdampfungsmatten

Die Luftbefeuchter-Verdampfungsmatten haben mehrere Funktionen. Sie sind die wichtigsten Teile Ihres Luftbefeuchters, weil sie folgende Funktionen erfüllen:

Luftreinigung

Wasserfiltration

Feuchtenverdampfung

Es ist unbedingt erforderlich, die Matten sauberzuhalten und regelmäßig (jährlich) je nach der Einsatzhäufigkeit, Wasserhärte und lokalen Luftverschmutzung zu erneuern. Für den Mattenersatz die Oberplatte des

Luftbefeuchters entfernen. Greifen Sie nach der Radachse und entfernen Sie die roten Kunststoffklammern, welche die Außenschaumstoffmatte halten; entfernen Sie die weißen Klammern, welche die runde Schaumstoffscheibe halten. Die Schaumstoffmatten mit weißem Essig bzw. Wassersteinentfernungsmittel reinigen oder mit neuen

ersetzen, falls diese zu alt sind. Die Matten wieder einbauen. Die Schaumstoffmatten in richtiger Position mit Klammern und Scheiben befestigen.

N2 –Wasserbehälter

Die Hintertür aufmachen und den Wasserbehälter entfernen, ohne den Schwimmer zu beschädigen. Den ganzen restlichen Wasserstein mit einem harten Schleifpapier entfernen. Den Wasserbehälter wieder einbauen, ohne den Schwimmer zu beschädigen. Die Hintertür wieder in die Ausgangsposition bringen.

N3 – Innen- und Außenreinigung

Für die Reinigung der Außenfläche und anderen Innenteile Ihres Luftbefechters von möglichen Wassersteinansätzen ein weiches Tuch mit milder Seife verwenden.

Technische Daten

Einstellbarer Feuchtigkeitsregler

Leistung	53 W
Verdampfungsfähigkeit /24 h	60 l
Luftstrom Geschwindigkeit 1	490 m3/h
Geschwindigkeit 2	790 m3/h
Behälterinhalt	34 l
Leistungsaufnahme	53 W
Zulassungen	CE
Abmessungen (mm)	625 x 316 x 720
Nettogewicht	18,6 kg
Abmessungen mit Verpackung	670 x 365 x 780
Bruttogewicht	21.2 kg
Ersatzmtten(set aus 2 Filtern)	PUR358
Automatische Auffüllgarnitur (Option)	WIN1610

GARANTIE:

1 Jahre ab Kaufdatum.

Um die Garantie zu nutzen, bitte bringen Sie das Gerät oder senden Sie es FRACHTFREI an Ihren Händler, zusammen mit dem Kaufbeleg, unter Angabe des Datums dieses Kaufs.

Entfernung abgenutzter Haushaltsgeräte

Die europäische Richtlinie 2002/96/EC über die Abfälle elektrischer und elektronischer Geräte verlangt, dass abgenutzte Haushaltsgeräte nicht in den normalen städtischen Abfall geworfen werden. Abgenutzte Geräte müssen getrennt gesammelt werden, um die Wiederverwertungs- und Wiederaufbereitungsrate der Stoffe, aus denen sie bestehen, zu optimieren, und die Auswirkungen auf die menschliche Gesundheit und die Umwelt zu verringern.

Das Symbol des „versperrten Abfalleimers“ ist auf allen Produkten angebracht, um die Verpflichtung zur getrennten Sammlung in Erinnerung zu bringen.

Verbraucher müssen sich bezüglich der Schritte, die zur Entfernung ihres Gerätes zu befolgen sind, an die örtlichen Behörden oder ihren Händler wenden.
