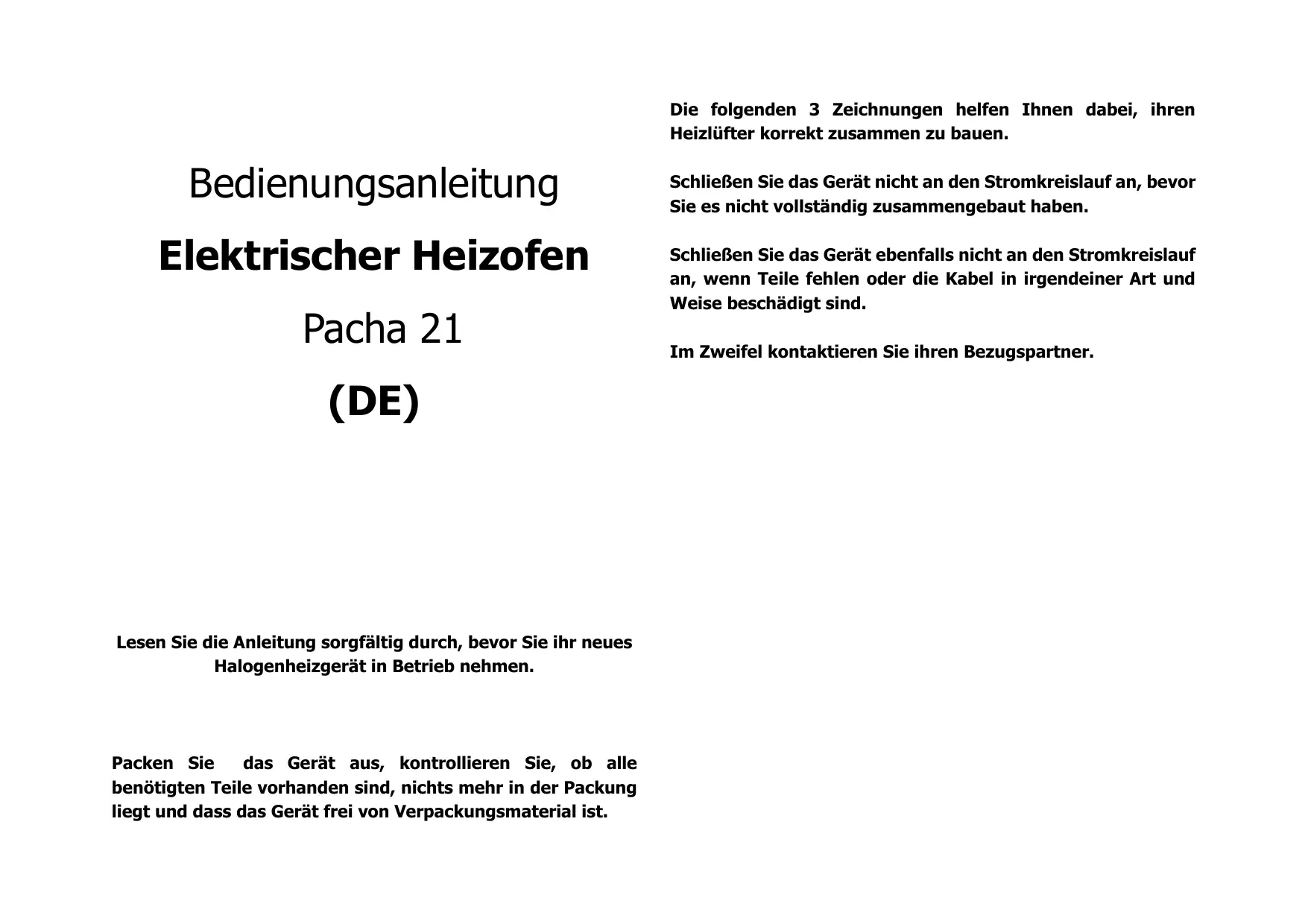

BEDIENUNGSANLEITUNG PACHA 21 PUR LINE

Elektrischer Heizofen

Pacha 21

(DE)

Die folgenden 3 Zeichnungen halten Ihnen bzw., ihren Heizlüfter korrekt zusammen zu bauen.

Schlieben Sie das Gerät nicht an den Stromkreislauf an, bevor Sie es nicht vollständig zusammengebaut haben.

Schlieben Sie das Gerät ebenfalls nicht an den Stromkreislauf an, wenn Teile fehlen oder die Kabel in irgendeiner Art und Weise beschädigt sind.

Im Zweifel Kontaktieren Sie ihren Bezugspartner.

Lesen Sie die Anleitung sorgfältig durch, bevor Sie ihr neuen Halogenheizgerät in Betriebnehmen.

Packen Sie das Gerät aus, kontrollieren Sie, ob alle benötigten Teile vorhanden sind, nichts mehr in der Packung liegt und dass das Gerät frei von Verpackungsmaterial ist.

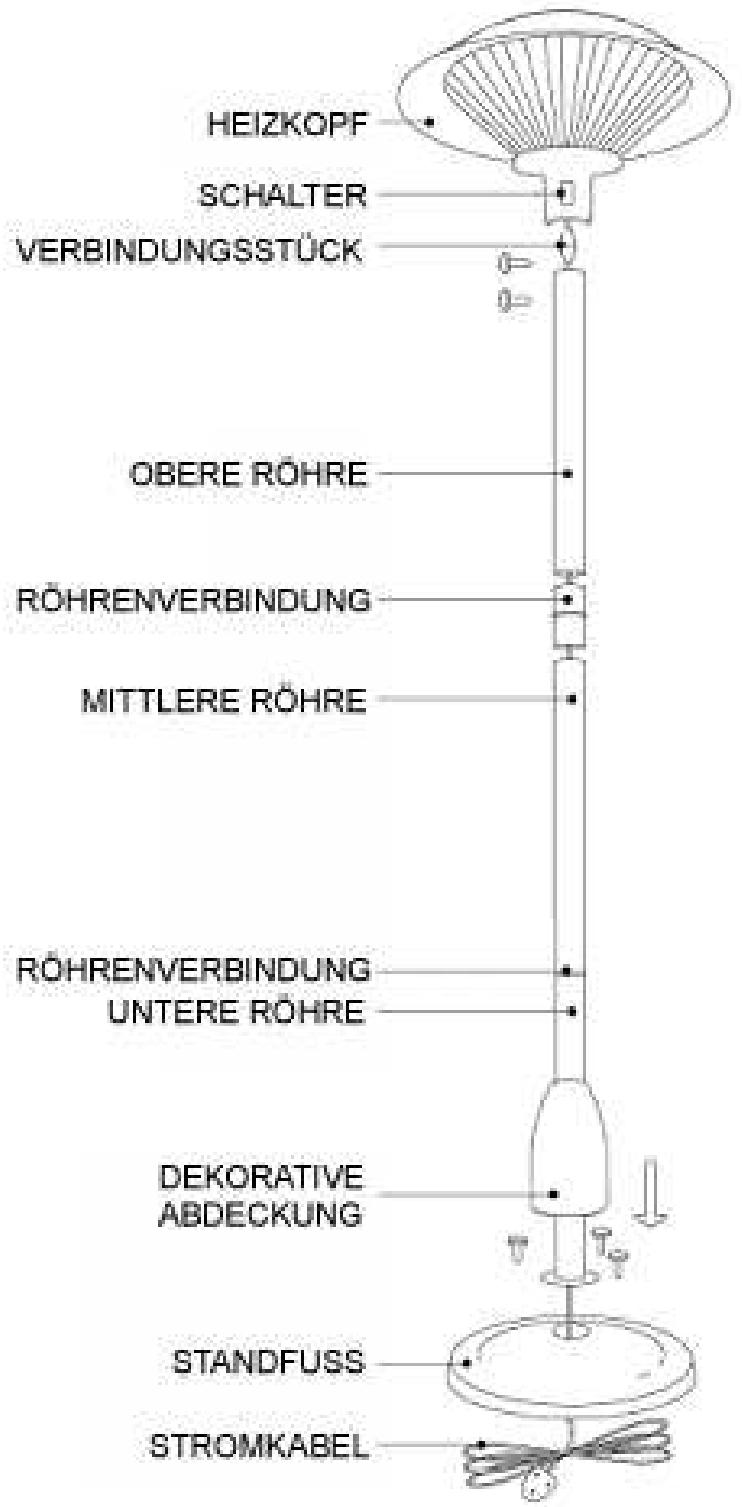

Der Zusammenbau (Option 1)

1) Befestigen Sie die Bodenstange mit dem Standfuß. Benutzen Sie hierzu die 3x10mm Schrauben
2) Schieben Sie nun die Abdeckhaube über die andere Stange auf den Fuß.
3) Ziehen Sie nun das Stromkabel durch dieunte Stange (ca. 2m).
4) Nehmen Sie nun die Verbindungsstange, ziehen das Stromkabel hindurch und bringen die Verbindungsstange an der unteren Stange an.
5) Ziehen Sie das Stromkabel durch die mittlere Stange und verbinden Sie diese mit der oberen. Stellen Sie sicher, dass diese soweit wie möglich nach unter geschoben wurde.
6) Wiederholen Sie Schritt 3.
7) Wiederholen Sie Schritt 4 mit der oberen Stange.
8) Verbinden Sie nun das Stromkabel mit Heizkopf

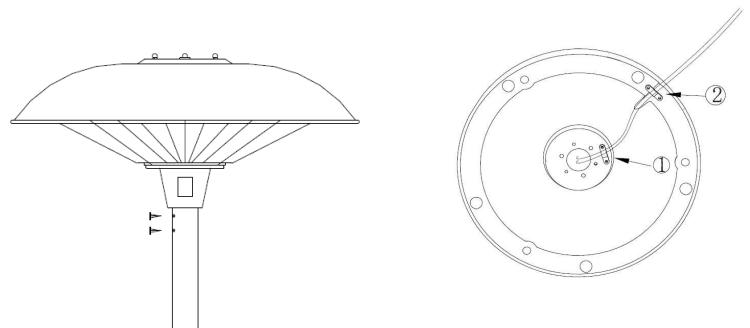

9) Bringen Sie nun den Heizkopf an die obere Stange an und befestigen Sie diese mit den 2x10mm Schrauben.

Befestigen Sie das Stromkabel mit dem Standfuß. Benutzen Sie hierfür die 4x15mm Schrauben.

Der Zusammenbau (Option 2)

Schritt 1: Befestigen sie dieunte Röhre an dem Standfuß mit den 3 x 10mm Bolzen

Schritt 2: Schieberen Sie die dekorative Abdeckung über die untere Röhre.

Schritt 3: Schieberen sie das Stromkabel von unten durch die untere Röhre. Ziehen sie es für ca. 2m raus.

Schritt 4: Ziehen Sie eine Röhrenverbindung über das Kabel und stecken sie es auf dieunte Rohre.

Schritt 5: Ziehen Sie die mittlere Röhre über das Kabel und stecken sie es auf die Röhrenverbindung.

Schritt 6: Wiederholen sie die Schritte mit der oberen Röhre.

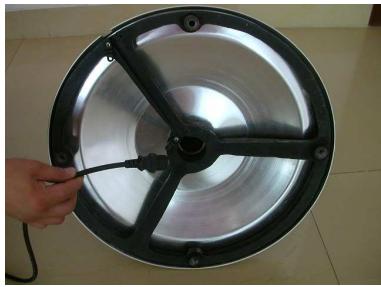

Schritt 7: Verbinden sie das Kabel mit dem Sockel des Heizkopfes.

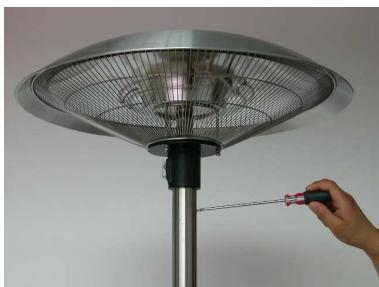

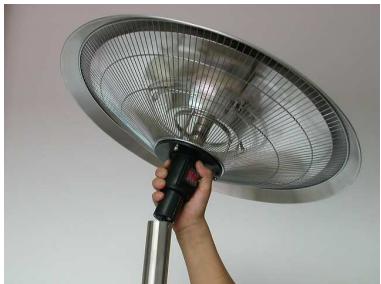

Schnitt 8: Schieben Sie den Heizkopf auf die obere Röhre und verwenden sie 2 × 10mm Schrauben zum Befestigen.

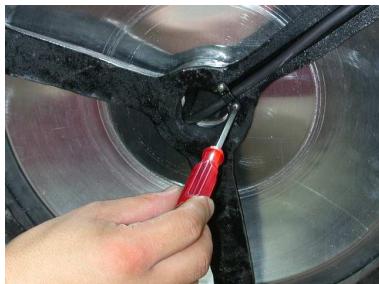

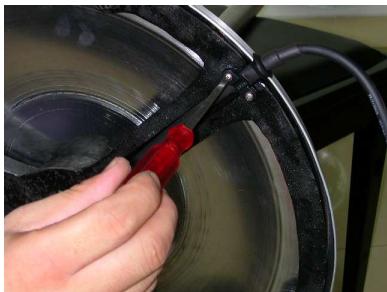

Schritt 9: Befestigen sie das Stromkabel am Fuß mit den 4 x 15mm Schrauben.

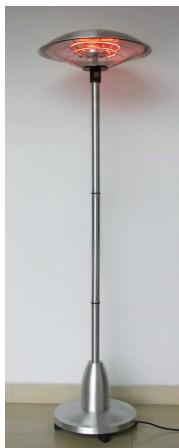

Fertig!

ACHTUNG

Stellen Sie den Halogenheizer immer ebenerdig auf, so dass der Standfuß immer plan aufliegt und der Heizer nicht schief steht. (Sollte der Heizer wiedererwarten umfallen oder ungestoßen werden, schaltet sich der Heizer automatisch aus – Autoabschaltknopf).

1. Stellen Sie den Heizer draußen und/oder auf einer weiten offenen Flüche auf. Halten Sie den Heizer von niedrigen decken und leicht hitzeempfindlichen und brenbaren Gegenständen fern.

2. Nicht in der Höhe von Badewannen, Schwimmbecken und/oder Wäschebereichen verwenden.

3. Nicht in ungelufteten Bereichen verwenden.
4. Nicht in der Höhe von Gas(-Behältern), Benzin, Farben oder leicht entflammbaren Gegenständen verwenden.
5. Nichts in und über den Heizer stecken oder stülpen.
6. Nicht direkt an oder über der elektrischen Leitung positionieren.
7. Wenn der Heizer am Stromkreis angeschlossen ist, nicht bewegen. Warten Sie auch mit dem Abbau oder dem aufbewahren, bis der Heizer abgekühlt ist.
8. Fassen Sie den Heizer nie während des Betriebs an.
9. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn Kinder oder Tiere in der Nähe sind.
10. Die Beschriftung der verschiedene Einstellmöglichkeiten des Schalters sollte aus einer Entfernung von 1 Meter noch gut sightbar sein.
11. Die Markierung für den Deckel sollte nach dem Aufbau klär sightbar sein. Diese solte auch nicht an die Rückseite des Lüfters angebracht werden.
12. Der Heizer sollte in einer Entfernung von mindestens 100cm zur Wand und 30cm zu Decke aufgestellt werden.
13. Der Heizer sollte korrekt aufgebaut werden (siehe Aufbauanleitung). Der Heizkörper sollte 1,8 Meter vom Boden entfernt sein.
14. Der Heizer muss immer waagrecht aufgestellt werden und plan aufliegen.

15. Der Heizer wird sehr heißt und bleibt es auch für eine Zeit nach dem abschalten. Während dieser Weiter dieraer fassen Sie den Heizer nicht an.

16. Positionieren Sie den Heizer nie in der Nähe von Vorhängen oder leicht entflammbaren Gegenständen. Ansonsten besteht die Gefahr eines Brandes.

17. Bedecken Sie den Heizer nie während des Betriebs oder kurz nach dem abschalten. Warten Sie, bis das Gerät abgekühlt ist.
18. Verformen und verbiegen Sie nie das Stromkabel.
19. Den Heizer mit äußerster Vorsicht behandeln und vor Vibrationen oder Erschüttungen schützen.
20. Das Gerät muss fest auf dem Boden stehen.
21. Wird der Heizer noch mal beschädigt, setzen Sie es von einem erfahrenen Fachmann reparieren.
22. Ist das Stromkabel mal beschädigt, muss es von einem autorisierten und qualifizierten Fachmann repariert werden.
23. Der Heizer muss nicht unter einem Dach aufgestellt werden.
24. Während des Aufbaus von leicht brennbarem Material fernhalten.
25. Den Heizer nur in Anwesenheit eines Erwachsenen benutzen.
26. Es ist nicht erlaubt den Heizer in der Nähe von Badewannen, Schwimmbecken und/oder Wäschebereichen aufzustellen.
27. Der Heizer ist nur für den Hausgebrauch zu verwenden. Nicht in Gewächshäusern, Ställen oder ähnlichen Gebäuden verwenden, da Dort meistens leicht entflammbare Gegenstände stehen oder viel Staub ist, der auch eine Gefahr darstellen kann.
28. Der Heizkopf wird während des Betriebs sehr heißt.Schalten Sieden Heizer aus und warten Sie einen Moment, bis dieser abgekühlt ist.
29. Nicht in Räumen verwenden die mit Gasen oder Lösungsmittel behandelt wurden.
30. Das Gerät nicht als Wäschetrockner oder als solches benutzen.
31. Nutzen Sie das Gerät nicht als Saunaheizer.

32. Den Heizer nicht als Ersatz für die Heizung in einem Zimmer verwenden.

33. Nicht als Wärmeersatz für neugeborene Tiere verwenden.

34. Nutzen Sie das Gerät nicht in Heizbelüfteten Räumen.
35. Halten Sie das Gerät nicht ins Wasser, um es zu reinigen.
36. Das Gerät an einer Stelle anschließen, die leicht einsehbar und erreichen ist.
37. Es können dunkle Stellen am Heizkörper in den ersten paar Minuten zu sehen sein, diese beeinflussen aber nicht die Wärmeentwicklung.
38. Ein Notschaltknopf ist innen angebracht. Falls das Gerät umkippt, schaltet dieser den Heizer sofort aus.
39. Die Räder sind nur zum verschiben und positionieren des Heizer gedacht. Bevor dieser eingeschaltet wird, entfernen Sie die Räder.

Ablauf

Verbinden Sie das Stromkabel mit einer Steckdose, die an einem trockenen Ort und sicher angebracht ist.

• Der Schalter des Hezers ist in 3 entsprechliche Wärmeeinstellungen unterteilt. (I) für 900w - (II) für 1200w- (I&II) für 2100w . Die Position 0 bedeutet, dass der Heizer ausgeschaltet ist
• Auch wenn das Gerät Wasserfest ist, nicht bei Regen oder unter feuchten Bedingungen verwenden.
• Trennen Sie den Heizer immer vom Stromnetz, wenn dieser nicht in Gebrauch ist.

Wartung und Pflege

• Zum reinigen des Heizens trennen Sie das Gerät vom Stromkreislauf und reinigen Sieihn mit einem feuchten Tuch.

Benutzen Sie nie starke oder leicht entflammbare Reiniger und nie zuviel Wasser.

• Jede Wartung oder Reparatur des Halogenstrahlers sollte nur von Fachpersonal durchgeführt werden.

Technische Spezifikationen

• Stromspannung 220-240V~ 50Hz
  Max 2100 Watt Leistung
  Gewicht 14,6 kg
• Isolationsklasse I
• Höhe 210 cm

Konformitätserklarung

Der Halogenheizer HT128-II erfüllt folgende Standards:

IEC/EN55014-1; IEC/EN 55014-2; IEC/EN61000-3-2; IEC/EN61000-3-3; IEC/ EN60335-1; IEC/EN60335-2-30

(ES)

ESTUFA CALEFACTORA PARA EXTERIORES

HALÓGENA

PACHA 21

MANUAL DEL USUARIO

BERICHT AAN DE GEBRUIKER

NOoit KINDEREN LATEN SPELEN MET HET

TOESTEL EN OPBERGEN BUITEN HET

BEREIK VAN KINDEREN.

ASSEMBLAGE

STAP1

BEVESTIG DE INTERNE BUIS OP HET VOETSTUK DOOR DE

3 BOUTEN VAST TE SCHROEVEN (M6 X 10).

STAP2

VOEG HET DECORATIE-ELEMENT TOE ZOALS IN DE ILLUSTRATIE.

STAP3

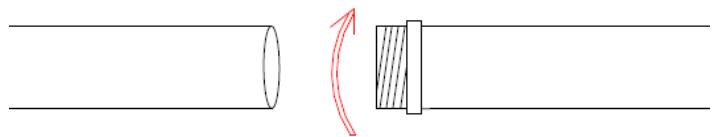

SCHROEF DE BUIS VAN HET VOETSTUK AAN DETUSSENLIGGENDE BUIS, EN DAARNA DETUSSENLIGGENDE BUIS AAN DE BOVENSTE BUIS.

STAP4

SPAN HET SNOER ZOVEEL MOGELIJK AAN VAN HET BOVENSTE DEEL TOT HET VOETSTUK.

STAP5

BEVESTIG HET BOVENSTE DEEL OP DE BOVENSTE BUIS, EN SCHROEF DE BEIDE UITLIJNINGSCHROEVEN VAST.

STAP 6

BEVESTIG HET SNOER AAN HET RUBBEREN VOETSTUK MET DE 4 GELEVERDE SCHROEVEN (15 mm).

GEBRUIK

UW PRODUCT HEEFT 3 VERWARMINGSTANDEN VOOR EEN OPTIMAAL COMFORT.

STAND I 900W

STAND II 1200 W

STAND III 2100 W
