ES RIDELLES - Véhicule utilitaire électrique MATRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Quadricycle lourd électrique (L7e)
Marque / Modèle	MATRA ES RIDELLES
Motorisation	Moteur électrique General Electric 72V, puissance max 3,72 kW (9 kW crête)
Batterie	Plomb-gel 72V (6×12V), 65 Ah (C1), énergie 4680 Wh
Chargeur embarqué	220V – 16A
Transmission	Directe avec différentiel
Vitesse maximale	40 km/h (réduite : 24 km/h)
Autonomie	50 km à 40 km/h
Capacité de charge	268 kg sur plateau
Dimensions (L × l × h)	2820 × 1385 × 1789 mm
Empattement	1831 mm
Garde au sol	200 mm
Poids à vide	571 kg
PTAC	839 kg
Freinage	Double circuit, disques avant 235 mm, tambours arrière 180 mm, frein de stationnement mécanique
Suspensions	Avant : double triangle, ressorts hélicoïdaux ; Arrière : multi-bras, ressorts hélicoïdaux
Pneumatiques	165/70R12 profil M+S
Direction	À crémaillère
Châssis / Carrosserie	Châssis aluminium, carrosserie sandwich ABS recyclé/PMMA et SB
Nombre de places	2
Permis requis	A, A1, B1 ou B (âge minimum 16 ans)
Équipements de série	Ridelle arrière rabattable, grille de protection, rétroviseurs, prise 12V, porte-outils, porte-échelle, bandes réfléchissantes, avertisseur sonore, buzzer de marche arrière, pare-brise teinté, ordinateur de bord, sélecteur de vitesse, clignotants, feux de route/croisement, essuie-glaces, indicateur de décharge batterie
Options / Accessoires	Jantes alu ou chromées 12", désembuage, vitre arrière rigide, autoradio CD, portes souples/semi-rigides/rigides, bavettes, bâché de protection, 6 coloris
Nettoyage et entretien	Nettoyer avec un chiffon humide ; vérifier régulièrement les niveaux de batterie et l'état des pneus
Sécurité	Freins double circuit, feux, avertisseur sonore, indicateur de décharge batterie avec mode sécurité à 90% de décharge

FOIRE AUX QUESTIONS - ES RIDELLES MATRA

Quelle est l'autonomie réelle du MATRA ES RIDELLES ?

L'autonomie annoncée est de 50 km à une vitesse de 40 km/h. Elle peut varier de plus de 25% selon l'utilisation (vitesse réduite ou usage intensif).

Comment recharger la batterie ?

Branchez le chargeur embarqué sur une prise 220V – 16A. Le temps de charge complet est d'environ 6 à 8 heures. Utilisez une prise avec terre.

Quel permis est nécessaire pour conduire ce quadricycle ?

Le MATRA ES RIDELLES est un quadricycle lourd (L7e). Il nécessite un permis A, A1, B1 ou B. L'âge minimum est de 16 ans.

Quelle est la charge utile maximale ?

La charge utile maximale sur le plateau est de 268 kg. Le poids total autorisé en charge (PTAC) est de 839 kg.

Comment entretenir la batterie plomb-gel ?

Les batteries plomb-gel ne nécessitent pas d'appoint d'eau. Veillez à les maintenir chargées après chaque utilisation et évitez les décharges profondes. Contrôlez les connexions.

Que faire en cas de décharge complète de la batterie ?

Le véhicule est équipé d'un indicateur de décharge avec mode sécurité qui limite la puissance à 90% de décharge. Rechargez dès que possible pour éviter d'endommager la batterie.

Puis-je utiliser des accessoires comme un autoradio ?

Oui, la notice mentionne l'option Autoradio CD Alpine avec enceintes stéréo. Le véhicule dispose d'une prise 12V pour accessoires.

Quelles sont les dimensions du plateau de chargement ?

Le plateau mesure 890 mm de long pour 1220 mm de large, soit une surface de 1,08 m². La hauteur du seuil de chargement est de 700 mm et celle des ridelles de 300 mm.

Comment changer un pneu ?

Utilisez les points de levage recommandés (non spécifiés). Les pneus sont en 165/70R12 profil M+S. Serrez les écrous à couple selon les préconisations.

Où trouver des pièces de rechange ?

Contactez le fabricant MATRA / GEM à l'adresse : 1 B Avenue Jean d'Alembert, BP4, 78996 Elancourt Cedex, France ou visitez www.gemcar.fr.

MODE D'EMPLOI ES RIDELLES MATRA

100% électrique - Plus de 260 kg de charge utile sur le plateau - 50 km d'autonomie - Ridelles en acier

CARACTÉRISTIQUES TECHNIQUES

Moteur électrique	General Electric - 72V
Emplacement	À l'avant - Traction
Puisance maxi	3,72 kW - 9 kW en crête
Couple moteur	76 Nm
Alimentation	Courant continu
Batterie de traction	Pb Gel - 6 éléments de 12V - 65 Ah @ C1
Energie embarquée	4680 Wh @ C1
Chargeur embarqué	Alim. 220V - 16A
Transmission	Directe avec différentiel
Chàssis	Aluminium
Carrosserie	Sandwich ABS recyclé / PMMA et SB
Direction	À crémaillère
Freinage	Double circuit, rattrapage automatique d'usure de garnitures Disques avant 235 mm, tambours arrêté 180 mm Frein de stationnement à commande mécanique
Suspensions	Suspension avant à double triangle, ressorts hélicoïdaux Suspension arrière multi-bras, ressorts hélicoïdaux
Pneumatiques	165/70R12 Profil M+S

PERFORMANCES

Vitesse réduite	24 km/h
Vitesse maximale	40 km/h
Autonomie à 40 km/h*	50 km
Ramppe maxi en charge	20%

• En fonction de l'utilisation, l'autonomie peut varier de plus de 25% (en vitesse réduite) ou moins de 25% (usage intensif)

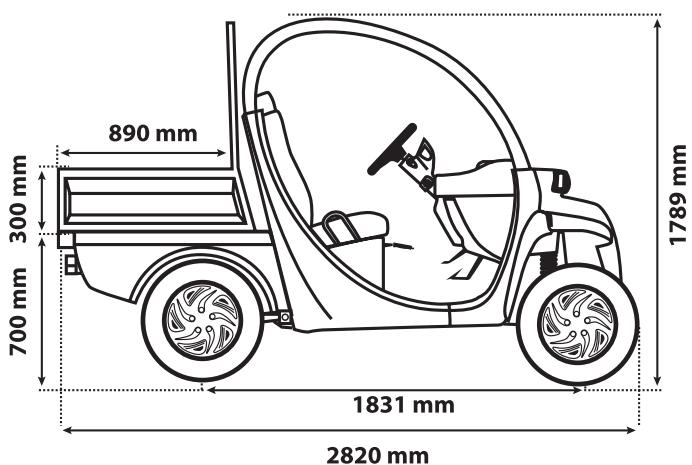

DIMENSIONS (mm)*	eS
Empattement	1831
Longueur hors tout	2820
Largeur sans rétroviseur	1385
Hauteur hors tout	1789
Hauteur du seuil de chargement	700
Hauteur des ridelles	300
Longueur interieure du plateau	890
Largeur interieure du plateau	1220
Surface de chargement (m2)	1,08
Garde au sol	200
Voie avant	1328
Voie arrière	1296
Porte à faux avant	197
Porte à faux arrière	260
Rayon de braquage	3780
*Véhicule à vide + ou -20 mm

POIDS (kg)	eS
Catégorie quadricycles	Quadricycle lourd (L7e)
Permis	A, A1, B1 ou B
Age minimum	16 ans
Nombre de places	2
Poids à vide avec batteries	571
Charge utile maximale sur le plateau	268
Poids total autorisé en charge	839
Charge maxi. admissible
sur l'essieu avant	464
sur l'essieu arrière	597

Équipements de série

• Ridelle arrière rabattable et amovible Fond du plateau en contre-plaqué imprégné Grille de protection de cabine
• Poignées de maintien
• Protections marche-pied Rétroviseur intérieur
• Rétroviseurs gauche et droit
• Prise 12V
• Porte-outl
• Porte-echelle
• Bandes réfléchissantes de classe 1
• Avertisseur sonore
• Buzzer de marche AR
• Pare-brise sécurité teinté
• Ordinateur de bord
• Clé de contact Marche AV/AR
• Sélecteur grande et petite vitesse
• Clignotants
• Feux de route et feux de croissance Essuie-glaces
• Indicateur de décharge batterie avec mode sécurité à 90% de décharge

Options

• Jantes aluminium 12" Jantes chromées 12"
• Système de désembuage

Accessoires

• Vitre arrière rigide
• Autoradio CD Alpine enceintes stéréo
• Portes souples
• Portes semi-rigides
• Portes rigides avec vitres coulissantes Bavettes de roues avant
• Bâché de protection de cabine

Existe en 6 coloris

1 B Avenue Jean d'Alembert

BP4 - 78 996 Elancourt Cedex France

www.gemcar.fr
