Bagheera (1976-1980) - Automobile MATRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Automobile sportive
Années de production	1976 - 1980
Carrosserie	2+2 coupé
Moteur	Moteur 1.6 L (4 cylindres)
Puissance	80 ch (59 kW)
Transmission	Manuelle à 4 vitesses

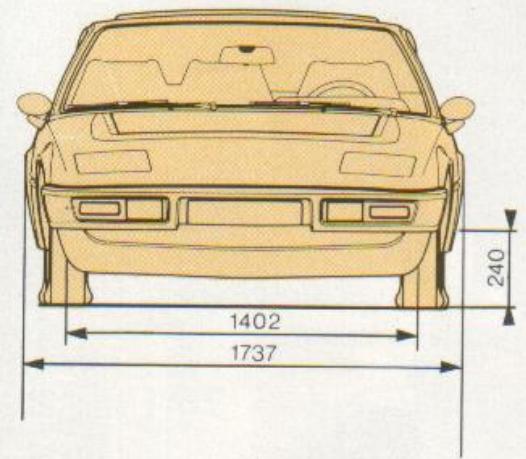

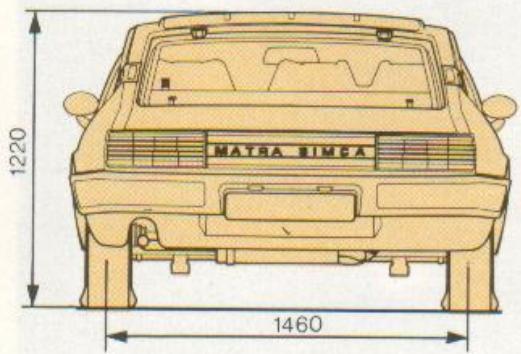

Dimensions (L x l x H)	3 850 mm x 1 680 mm x 1 300 mm
Poids	950 kg
Vitesse maximale	170 km/h
Accélération (0 à 100 km/h)	10,5 secondes
Consommation de carburant	8 L/100 km (cycle mixte)
Type de carburant	Essence sans plomb
Système de freinage	Disques à l'avant, tambours à l'arrière
Entretien et nettoyage	Vidanges régulières, contrôle des freins, nettoyage de la carrosserie
Pièces détachées et réparabilité	Disponibilité limitée, recherche de pièces spécifiques recommandée
Sécurité	Absence d'équipements modernes de sécurité, ceinture de sécurité obligatoire
Informations générales	Modèle rare, apprécié des collectionneurs, design distinctif

FOIRE AUX QUESTIONS - Bagheera (1976-1980) MATRA

Quels types de moteur sont disponibles pour la MATRA Bagheera ?

La MATRA Bagheera était équipée de moteurs de 1,0 L à 1,6 L, incluant des versions à essence et des configurations de 4 cylindres.

Comment résoudre un problème de démarrage avec la MATRA Bagheera ?

Vérifiez d'abord la batterie, les câbles et le démarreur. Assurez-vous que le réservoir de carburant est plein et que l'alimentation en carburant est intacte.

Quels types de pneus sont recommandés pour la MATRA Bagheera ?

Pour la MATRA Bagheera, il est recommandé d'utiliser des pneus de taille 165/70 R13 pour un meilleur ajustement et une performance optimale.

Comment régler les freins de la MATRA Bagheera ?

Inspectez d'abord les plaquettes et disques de frein. Si nécessaire, purgez le système de freinage et ajustez les freins à tambour à l'arrière selon les spécifications du fabricant.

Quelle est la capacité du réservoir de carburant de la MATRA Bagheera ?

La capacité du réservoir de carburant de la MATRA Bagheera est d'environ 45 litres.

Que faire si la climatisation ne fonctionne pas sur ma MATRA Bagheera ?

Vérifiez le niveau de réfrigérant et inspectez le compresseur pour des fuites. Assurez-vous que les commandes de climatisation fonctionnent correctement.

Comment changer une ampoule de phare sur la MATRA Bagheera ?

Ouvrez le capot, retirez le cache du phare, débranchez l'ampoule défectueuse et remplacez-la par une nouvelle ampoule. Assurez-vous de bien remettre le cache en place.

Quels sont les problèmes courants rencontrés avec la MATRA Bagheera ?

Les problèmes courants incluent des fuites de liquide, des problèmes électriques, et des usures sur les joints de porte et les sièges.

Comment entretenir la peinture de ma MATRA Bagheera ?

Lavez régulièrement la voiture avec des produits adaptés, appliquez une cire de protection et évitez l'exposition prolongée au soleil pour prévenir la décoloration.

MODE D'EMPLOI Bagheera (1976-1980) MATRA

PRESSION DES PNEUMATIQUES

Attention : la pression de gonflement des pneumatiques doit etre controlee a froid.

Utilisation	Dimension du pneumatique		Pression de gonflage
Vitesse normale à charge normale	AV 155 HR 13			1,5 bars
	AR 185 HR 13			1,9 bars
	Roue de secours	155 HR 13	pour l'AR	2,1 bars
Vitesse élevé soutenue	AV 155 HR 13			1,5 bars
à toutes conditions de charge	AR 185 HR 13			1,9 bars
Utilisation longue durée sur autoroute	Roue de secours	155 HR 13	pour l'AR	2,1 bars

Il est conseilé de maintainir la roue de secours à sa pression d'utilisation pour l'essieu AR et de ne l'utiliser à l'AV comme à l'AR que pour gagner la plus proche station service.

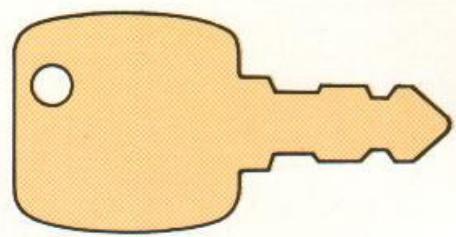

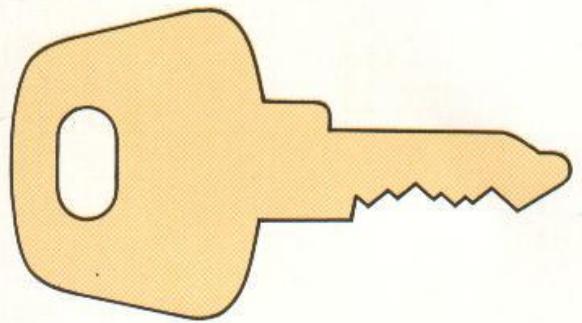

NUMEROS DES CLES

Clé de contact N° 5 A5322W

Clé de portes et de boîte à gants N° C 124

Clé de bouchon de réservoir à essence N° 16685

MATRA SIMCA

Nous sommes particulierement heures de vous compter maintainant parmi les nombreux membres du « club » Matra Simca.

La ligne racée de la Bagheera — de Notre Matra Simca Bagheera — ses performances, ses qualités techniques, le comportement de son habitacle, le souci d'originalité de chaque detail vous ont séduit.

En faisant ainsi votrechoix vous donnez aux accordsdéjaanciens qui lient Matra et Simca Chrysler France,leur pleine signification.Dans le cadre de ces accordss,Matra aporte son experience precieuse de la haute compétition -souvenez-vous des victoires aux 24 heures du Mans 72-73 et 74 et aux championnats du monde des constructeurs 73 et 74-sa maitrise des techniques de pointe:espace,informatique,electronique avancée...

Chrysler France, elle, pèse de tout le poids d'un des « grands » de l'industrie automobile. Elle met à votre disposition un réseau européen de chaque 2100 concessionnaires avec tout ce que cela sous-entend de compétence professionnelle, de facilités d'entretien, de garantie après vente. 80 ‰ des pieces mécaniques de votre Matra Simca Bagheera proviennent des usines Chrysler France de Poissy. Chacune de ces pieces, issue directement de la grande série, a déjà fait la preuve de sa robustesse sur les Simca 1100 SPECIAL et 1100 TI.

Voilà autant de raisons qui confirment le bien-fondé de votrechoix. Partez tranquille au volant de votre Matra Simca Bagheera.

Une longue et heures route vous attend.

REMARQUE IMPORTANTE

Nous attirons votre attention sur le fait que le vehicule qui vous a ete livre est rigoureusement conformme a tous les reglements actuellment en vigueur et que ses specifications sont parfaitement identiques au specimen qui a ce titre a ete homologue par les Autorites responsables.

De ce fait, toute modification apportée au vehicule est vivement deconseillée afin de respecter la conformité initiale. Plus particulièrement la modification des réglages, l'adjonction ou le remplacement de pieces détachéées, d'organes ou d'accessoires autres que ceux d'origine, exposent le propriétaire et l'utilisateur à des conséquences eventuellesment pénales, la responsabilité du Constructeur étant dégagée.

A titre indicatif et d'une maniere non limitative, sont particulièrement concernés les éléments ci-après :

• le dispositif de freinage (plaquettes, disques, circuit hydraulique, etc.),
• l'éclairage et la signalisation (phares, feuux, combinateur, etc.),
  les equipments et accessoires moteur (filtrre a air, carburateur, dispositif d'allumage, alternateur, etc.),
• le système d'échéancement et principalement les collecteurs et silencieux,
  les avertisseurs sonores,
• l'ensemble de la commande de direction,
  les roues et pneumatiques,
• les organes de suspension et le soubassage, pare-chocs inclus,
• les glaces et les rétroviseurs,
• l'équipement de l'habitatie (planche de bord, siège, ceinture de sécurité, etc.).
• les organes ou enjoliveurs extérieurs (poignées de porte, baguettes, monogramme, etc.).

INDEX DES CHAPITRES

UTILISATION

— Ouvertures pages 6 a 9
Equipment de bord pages 10 a 13
— Confort pages 14 a 19
— Conduite page 20

ENTRETIEN

pages 21 à 29

OPERATIONS D'ATELIER

pages 30 à 41

CHARACTERISTIQUES

Mecaniques

pages 45 à 46

— Electriques

pages 47 a 54

INDEX ALPHABETIQUE

Pages

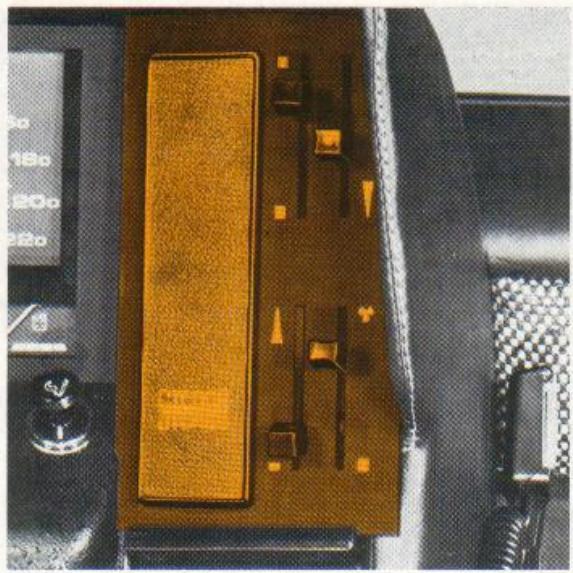

Aérateurs	16
Allume-cigares	15
Antivol	9
Avertisseur sonore et optique	12
Batterie	26
Capot moteur	8
Caracteristiques générales	42 à 44
Ceintures de sécurité	19
Cendriers	15
Changement de roue	28
Circuit de refroidissement	37
Clés	51
Climatisationur	16
Coffre à bagages	7
Commande des feuix	12
Contacteur de démarrage	9

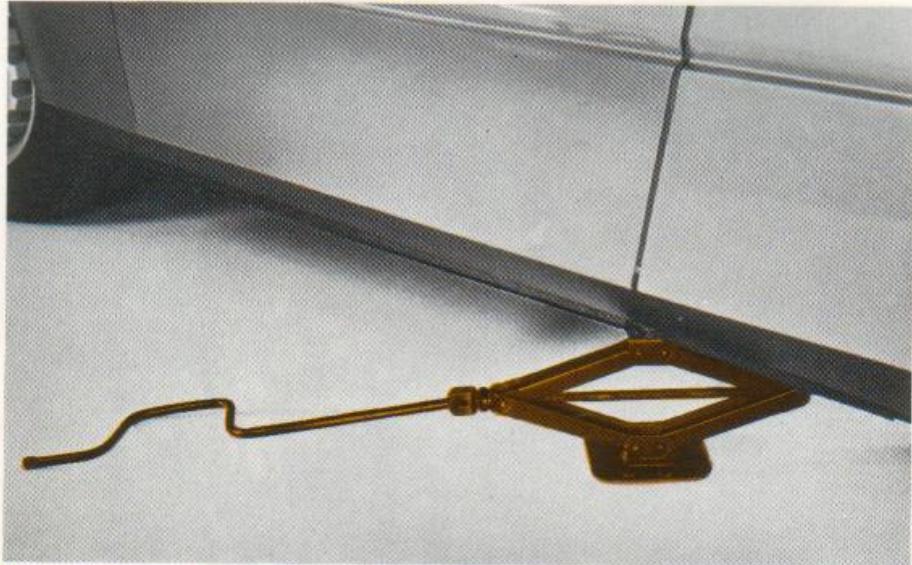

Cric	28
Dégivrage - Désembuage	16
Dégivreur Désembumeur de lunette AR	11
Eclaireur de coffre à bagages	25
Entretien	22 à 29
Essuie-glace	11 et 25
Feux de recul	24

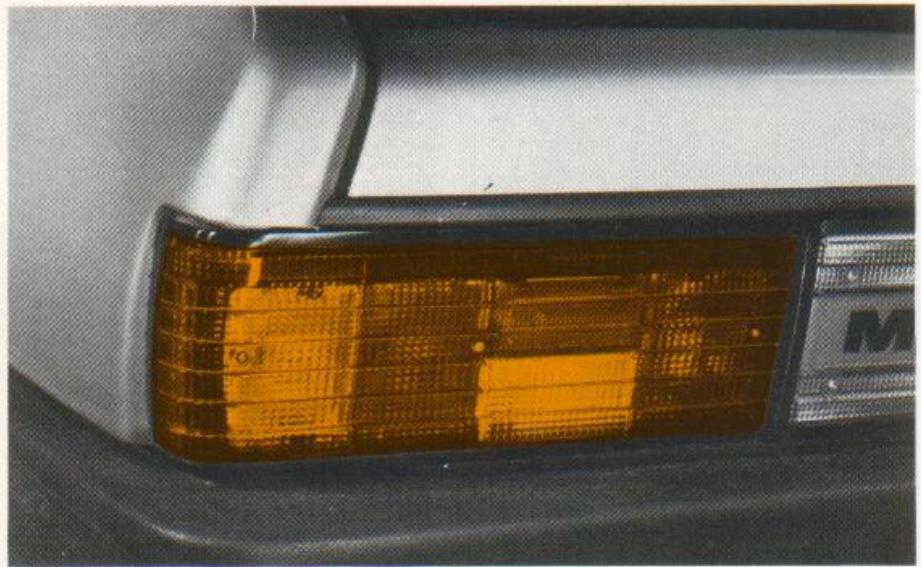

Feux AV et AR	22 à 24
Filtre à air	39
Fusibles	47
Huile moteur	26

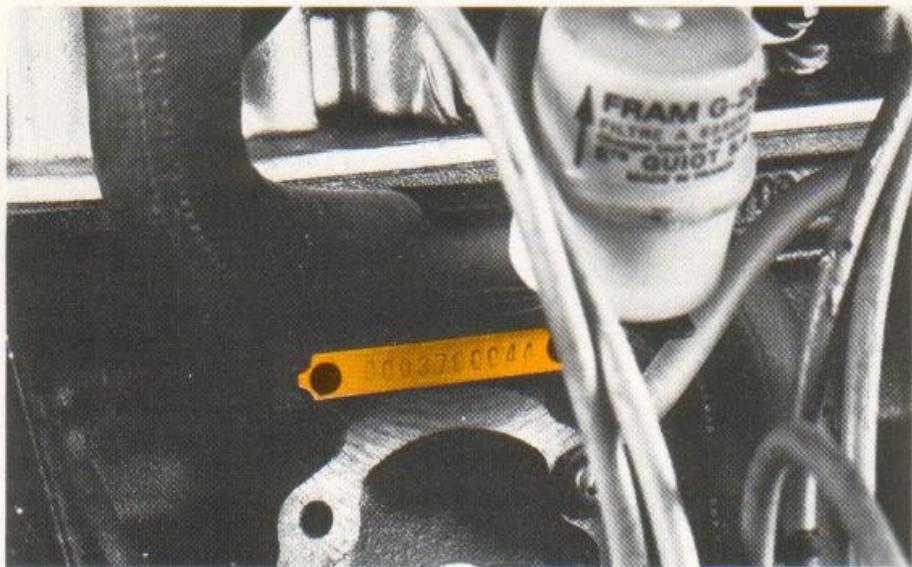

Identification du vehicule	44
Indicateur de direction	12
Interrupteur général d'éclairage	12
Interrupteur « Warning »	11
Indicateur d'usure des pneumatiques	25

Pages

Lave-glace 13
Leve-vitre electrique 14
Levier de changement de vitesses 13
Levier de frein a main 13
Lubrifiants preconises 21
Lunette AR degivrante 11

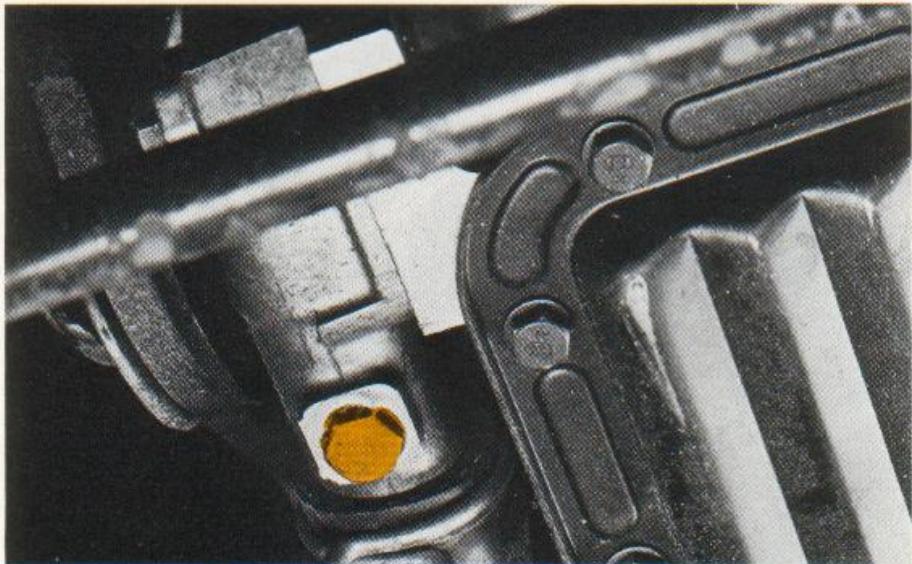

Liquide de refroidissement 27
Mise en marche du moteur 20

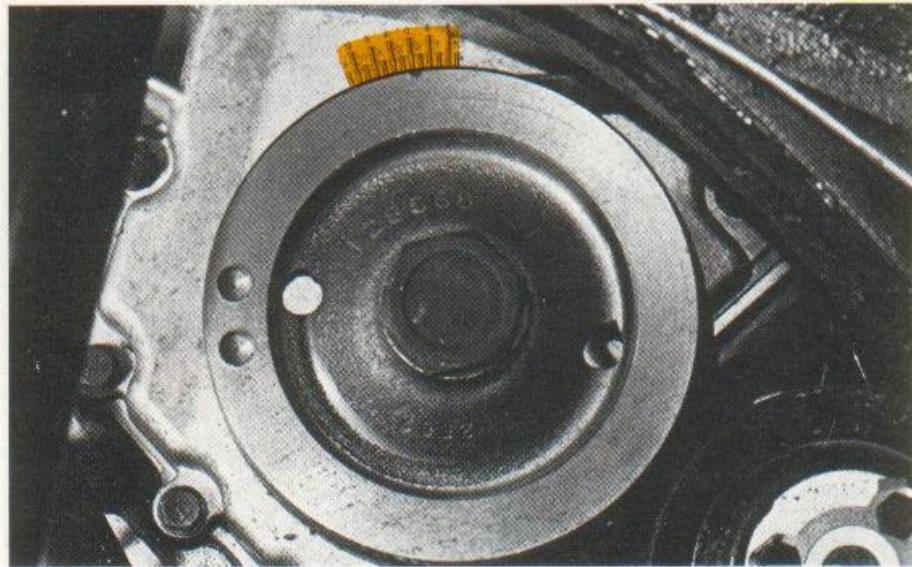

Opérations d'atelier 30 à 41
Orifice de réservoir d'essence 8

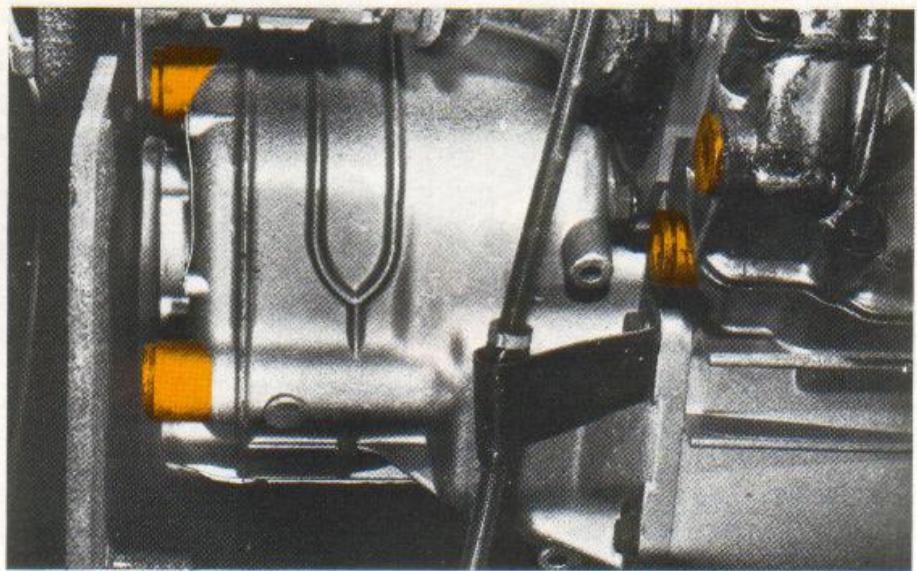

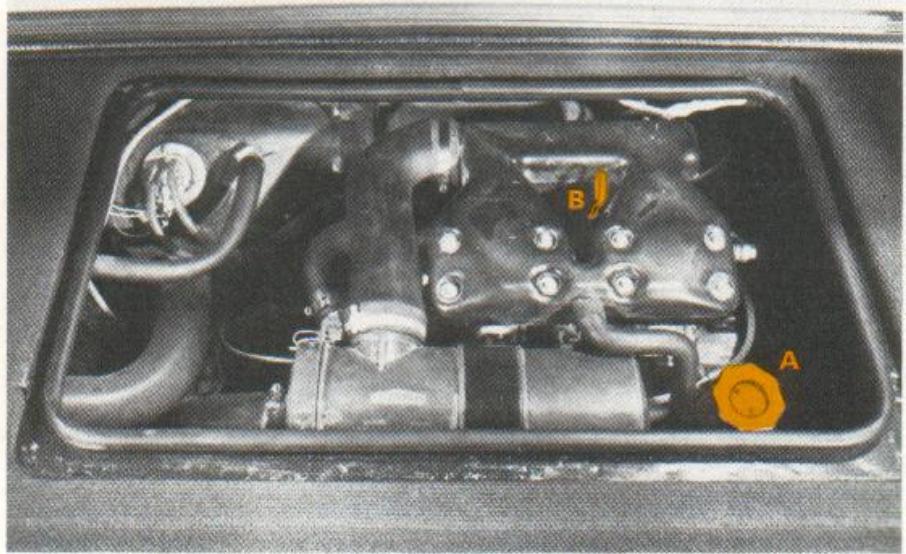

Orifice de remplissage d'huile 26 et 36
Pare-soleil 14
Plafonniers 14
Planche de bord 10 et 11
Position des sièges 18
Portes 6

Pages

Projecteurs complémentaires 23

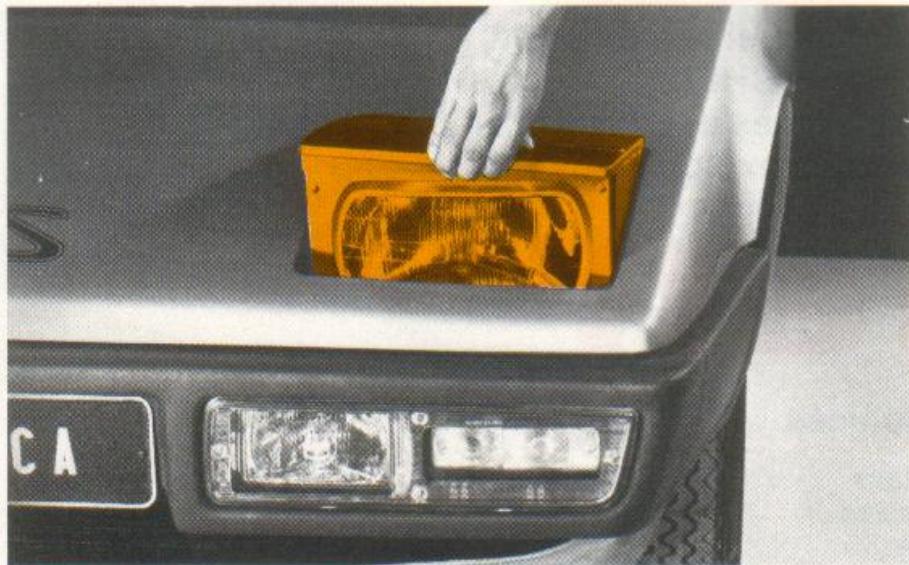

Remplacement des lampes 22a 24
18

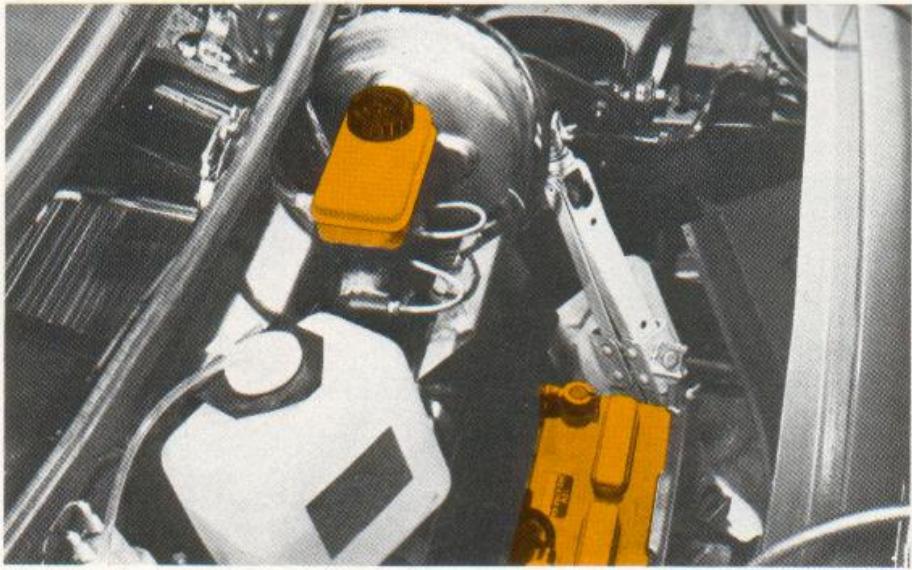

Reservoir de liquide de frein et d'embrayage 26
Retroviseur jour et nuit 14
Rodage 20
Rouede secours 28
Refroidissement 37

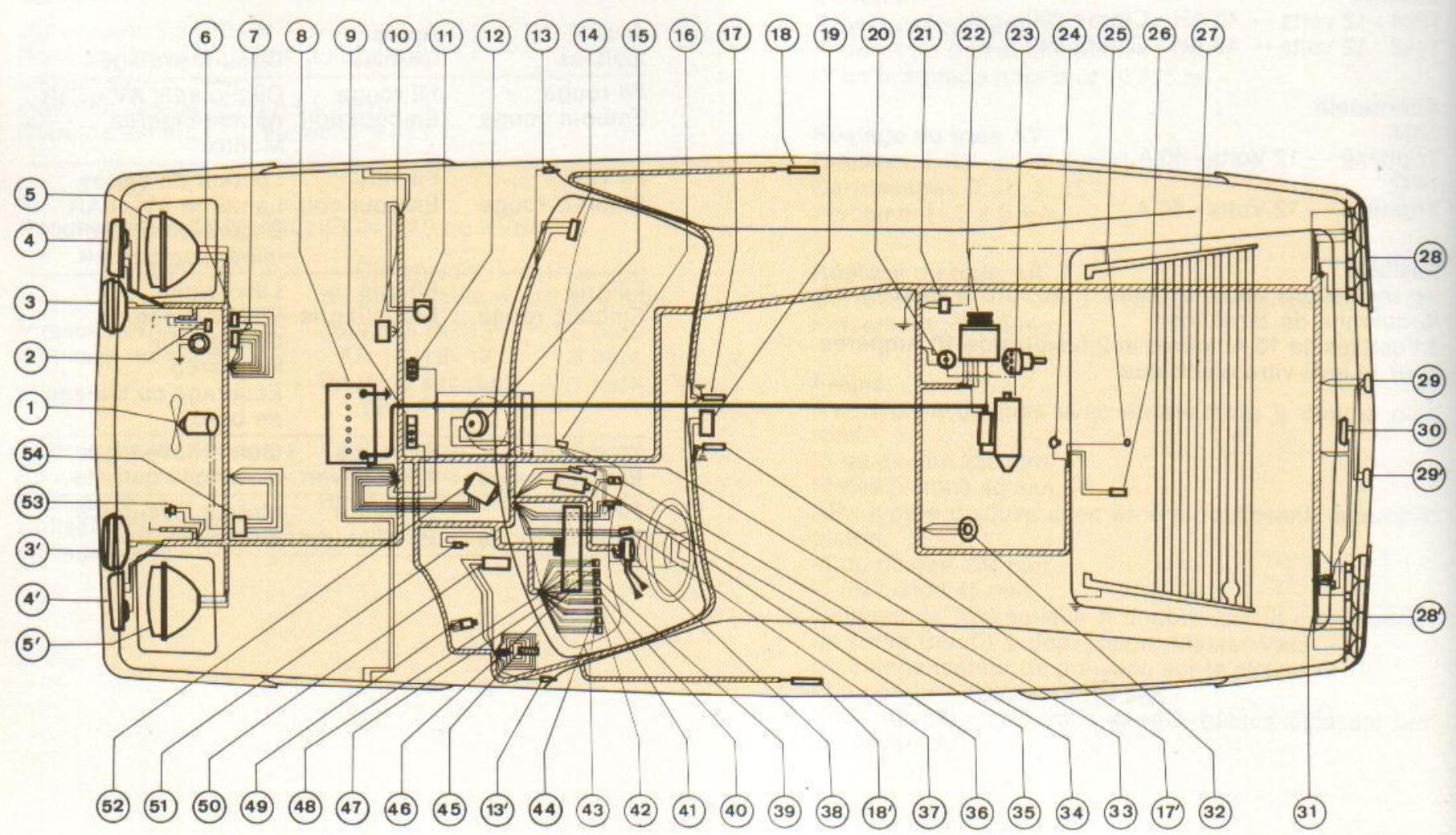

Scheme electrique 48 a 53
Starter 13
Sièges (Réglage) 18

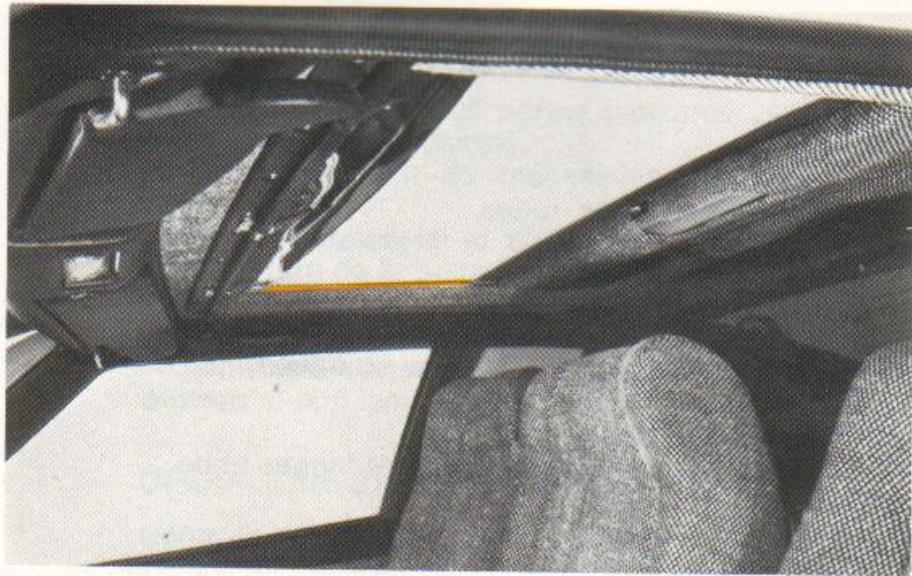

Toit ouvrant 17
Vase d'expansion 27 et 37
Ventilateur electrique 27
Vitesses de rodage 20

UTILISATION

Ouvertures

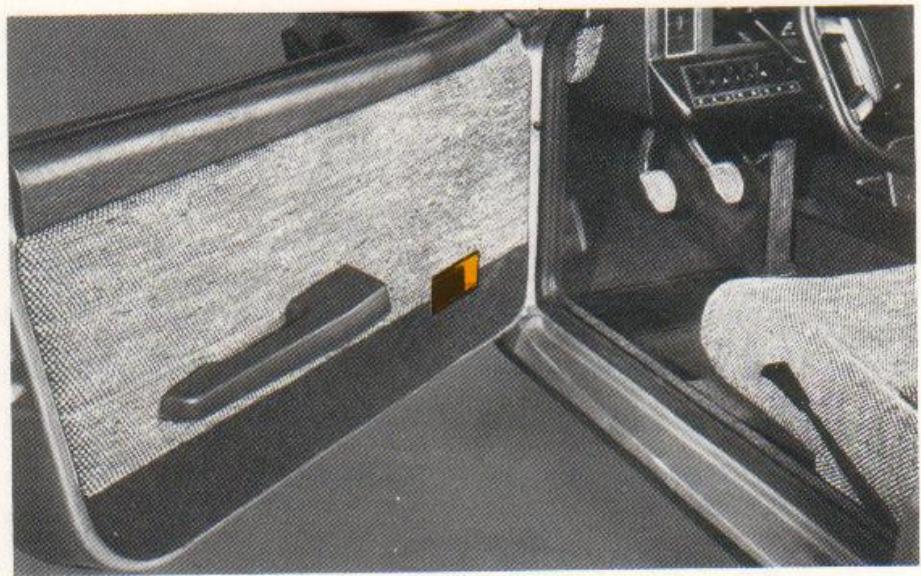

Portes laterales

De l'intérieur, tirer le levier.
Verrouillage: de l'extérieur en utilisant la clé.

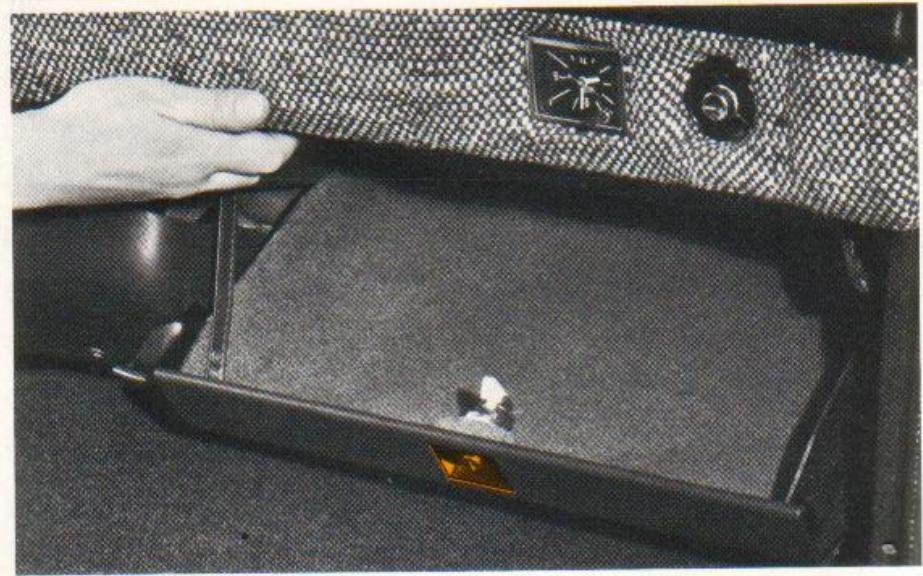

Ouverture de la boite à gants

Sa serrure est verrouillable à l'aide de la clé de portes.

Pour l'ouvrir, appuyer sur le bouton et pousser l'ensemble vers le bas.

Ouvrir la boite a gants.

Tirer le levier place a l'intérieur a gauche.

Ouverture de la lunette AR

Tirer à fond le levier de commande place à l'AR de la baie de porte gauche, l'ouverture est automatique.

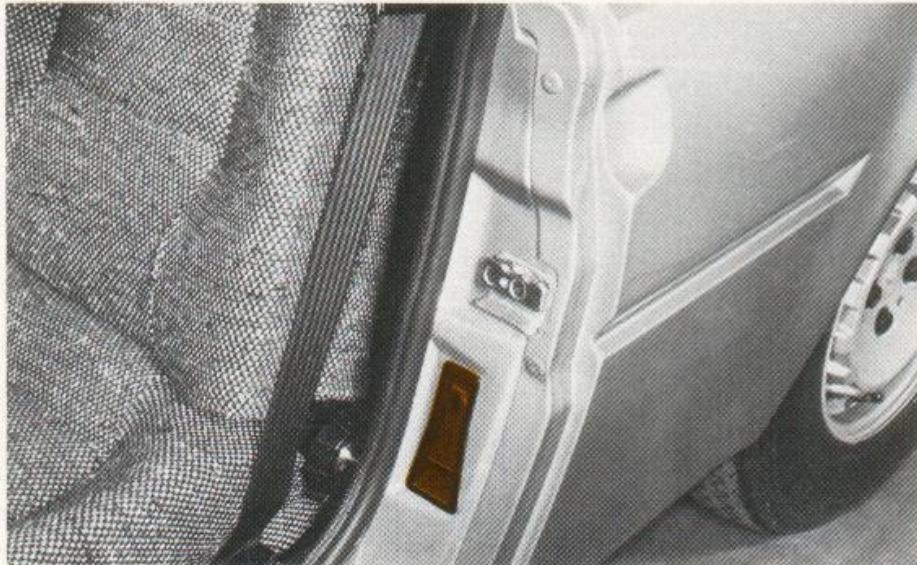

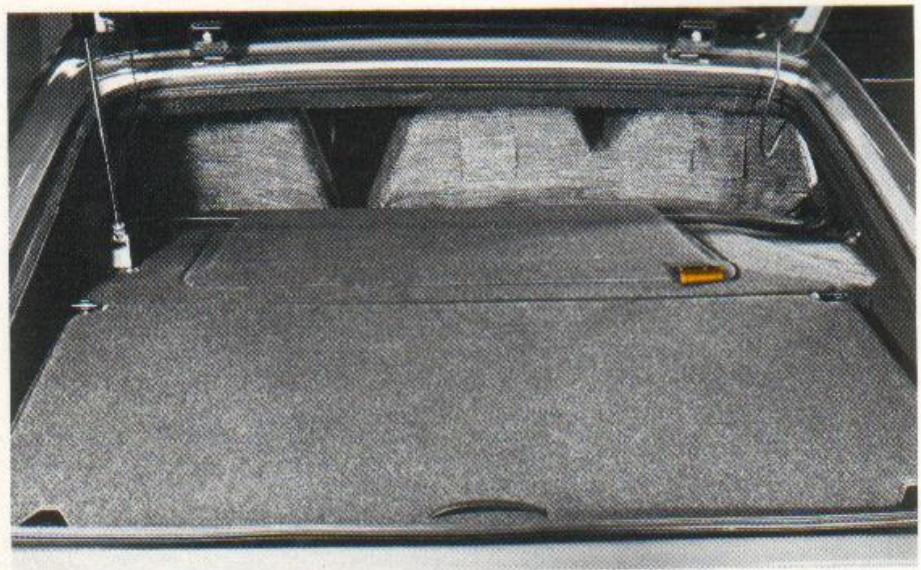

Ouverture du coffre à bagages

Après ouverture de la lunette :

— lever le cache-bagages pour acceder au coffre AR — Il est possible de dégager complètement ce couvercle en dégrafant les articulations gauche et droite.

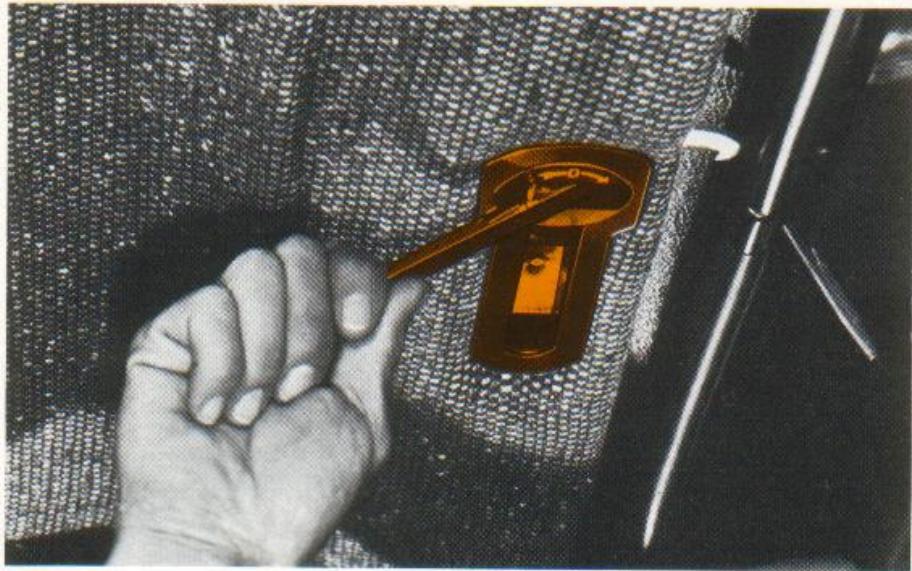

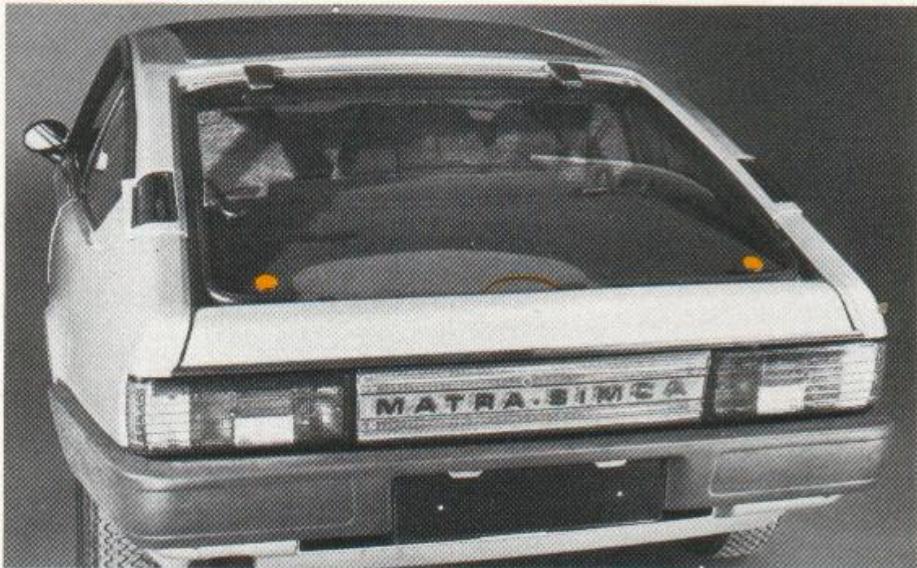

Fermeture de la lunette AR

Appuyer fortement et simultanement à l'aplomb des 2 verrous situés au bas de la lunette.

Ouvertures

Ouverture du capot moteur

Tirer la languette vers le haut pour le dégrafer puis le dégager complètement vers l'arrière.

Fermetre du capot moteur

Engager d'abord les 2 pattes d'ancrage avant, puis rabattre fortement l'arrière.

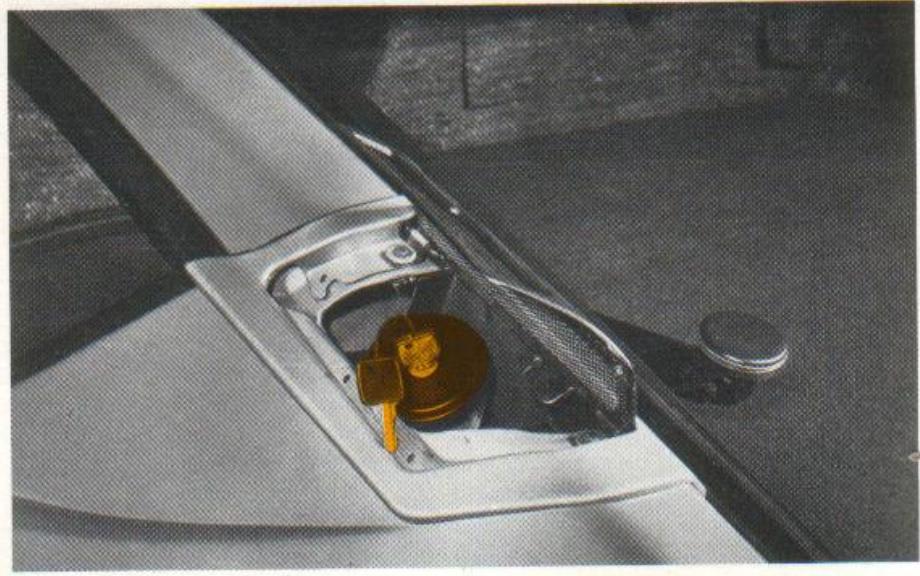

Ouverture du remplissage d'essence

Soulever la trappe sur le côte gauche pour acceder au bouchon.

Contacteur de démarrage

La clé du contacteur sous volant de direction com

mande:

Le déverrouillage de la direction.
La mise en position garage de I'antivol.
Le contact moteur.
Le démarreur.

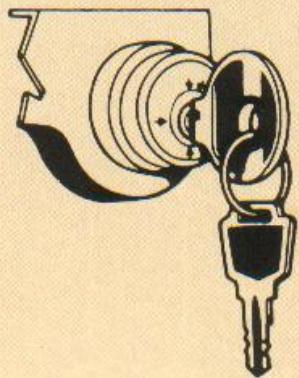

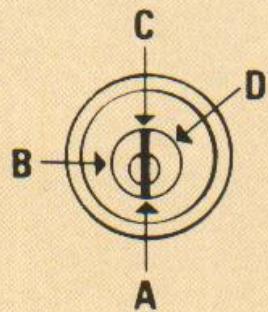

Dispositif antivol

A Position stop :

Contact coupé, direction bloquée, la clé peut être mêirée.

B. Position garage :

Contact coupé, direction libre, la clé peut être retiree.

C Position marche :

Aumage uniquely, la clé ne peut pas etre retiree.

D. Position start :

Mise en circuit du démarreur.

Des que I'on relache la clé elle revient d'elle-même

a la position « marche »,

En cas de difficultés pour tourner la clé, manœuvrer

egement le volant pour facilitier le déverrouillage.

Attention: Ne retirer la clé qu'après l'arrêt de la voiture.

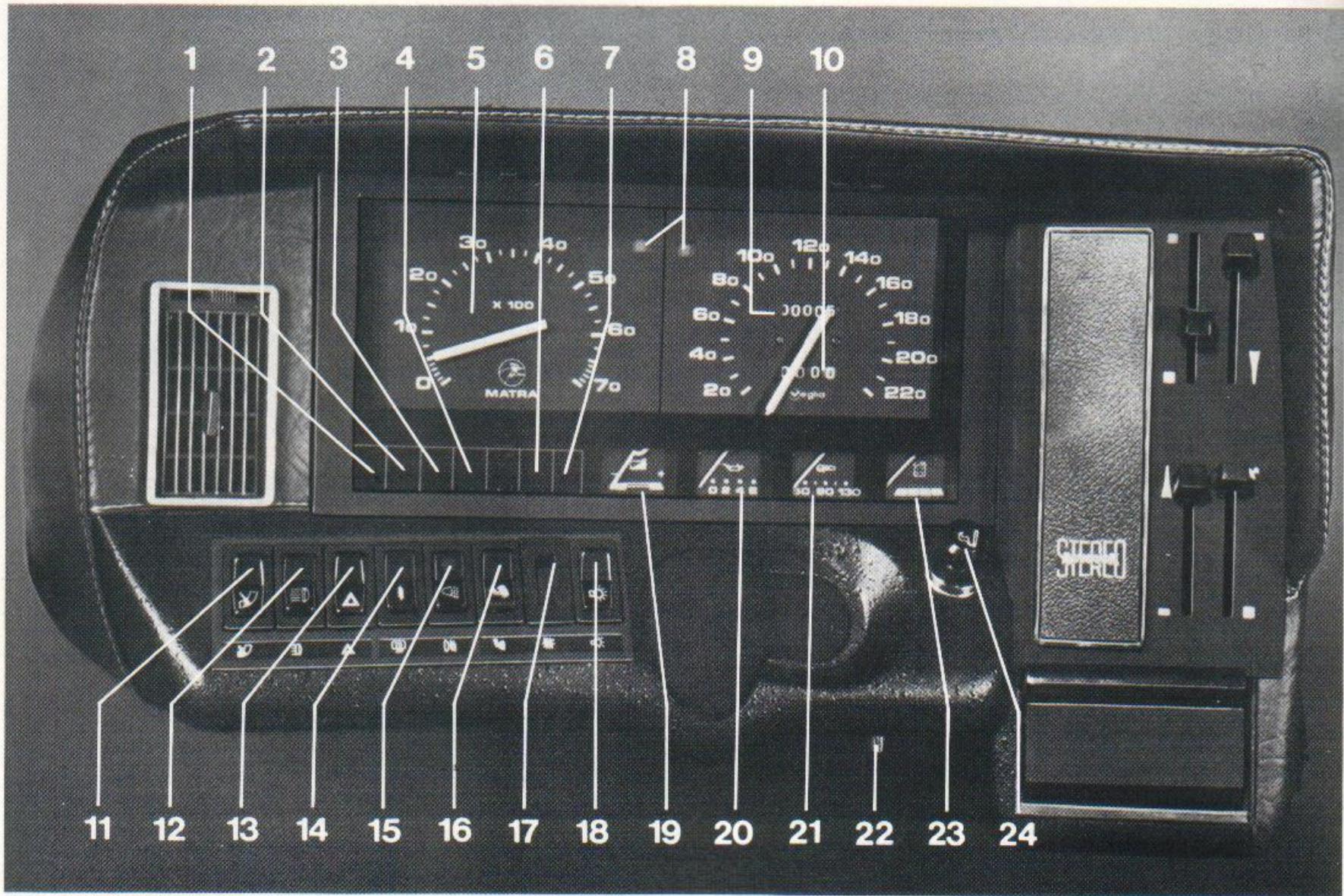

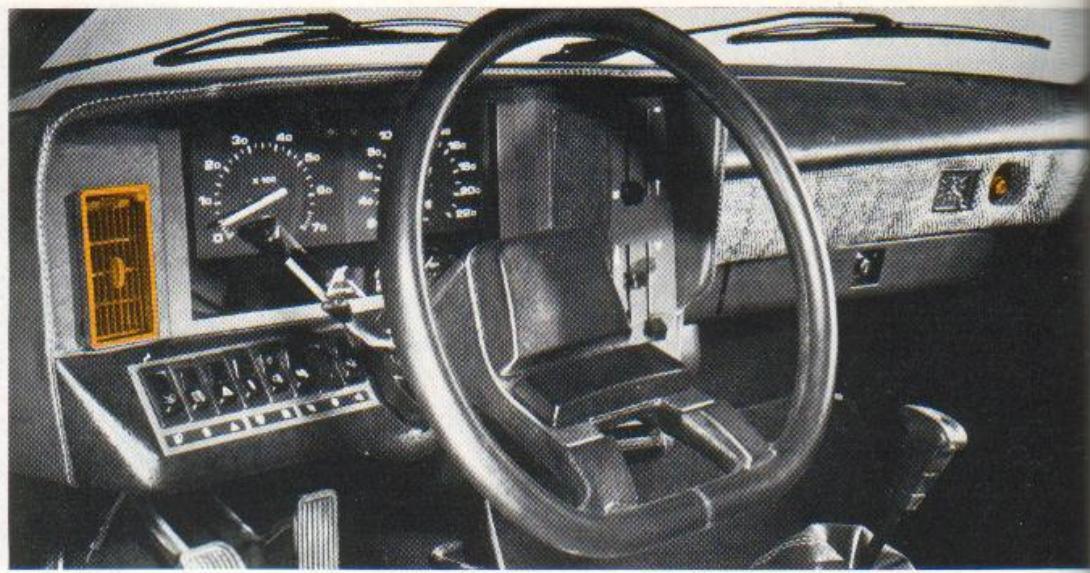

Equipements de bord

1 - Témoin d'éclairage général
2 - Témoin des longues portées ou antibrouillard (suivant équipement)
T - Temoin des feux de route
4 - Temoin de bas niveau d'essence
Sallume quand il ne reste qu'environ 6 I d'essence.
5 - Compte tours
6 - Temoin de depression d'ouverture des phares (Allemagne)
Le témoin allumé moteur tournant indique une fuite dans le circuit d'ouverture des phares.
7 - Temoin de charge de la batterie
III indique un incident sur le circuit de charge. Faire examiner immédiatement le circuit de charge et surveiller attentivement la température d'eau du moteur.
B - Temoins de clignotants
Le clignotement rapide, la fixité ou l'extinction du témoin signale une anomalie de fonctionnement qui peut être une ampoule grillée.
- Compteur kilométrique
Compteur journalier
11 - Interrupteur d'essuie-glace : (2 positions)
Basculer l'interrupteur vers le bas pourmettre les ballais en marche.
T cran : balayage lent.
2 cran : balayage rapide (n'utiliser cette 2^ position que lorsque le pare-brise est très mouillé, sous une forte pluie).
12 - Interrupteur longues portées ou antibrouillards
13 - Interrupteur Warning
avec lampe temoin incorporee)

14 - Interrupteur de dégivrage de la lunette AR
Etant donne la consommation importante de cet accessoire, il est conseilé de ne l'utiliser que momentement et le moteur tournant.
15 - Interrupteur de faux AR, de brouillard
(avec lampe témoin incorporee)
fonctionne uniquement avec les yeux de croissement.
16 - Temoin de chute de pression dans l'un des 2 circuits de frein
s'il s'allume lorsque I'on appuie sur la pedale
Indique une fuite ou un manque de liquide.
Faire examiner rapidement le système de freinage. Une impulsion sur le bouton permet de vérifier le bon fonctionnement de la lampe témoin de chute de pression de frein.
17 - Rheiostat d'éclairage du combiné
Agir sur la molette pour faire varier l'intensité d'éclairage du combiné.
18 - Interrupteur d'éclairage général
19 - Indicateur de charge de la batterie
L'aiguille doit se maintainir dans la zone centrale.
20 - Indicateur de pression d'huile
21 - Indicateur de température d'eau
22 - Remise à zéro du compteur journalier
Tourner le bouton pour remettre le compteur a zéro.
23 - Jauge à essence
Le réservoir contient 56 l.
24 - Allume-cigare.

UTILISATION

Equipements de bord

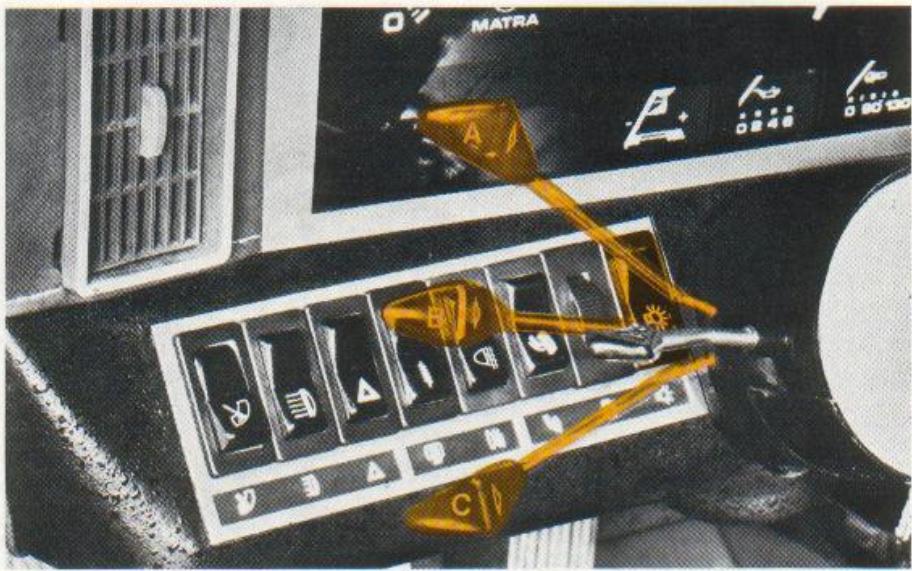

Commande déclairage et de signalisation

L'interrupteur commande l'allumage général des feux.

Le combinateur situé à gauche sous le volant met en service suivant sa position :

A. Les feu x de position.
B. Les feu de croissement.
C. Les feu des route.

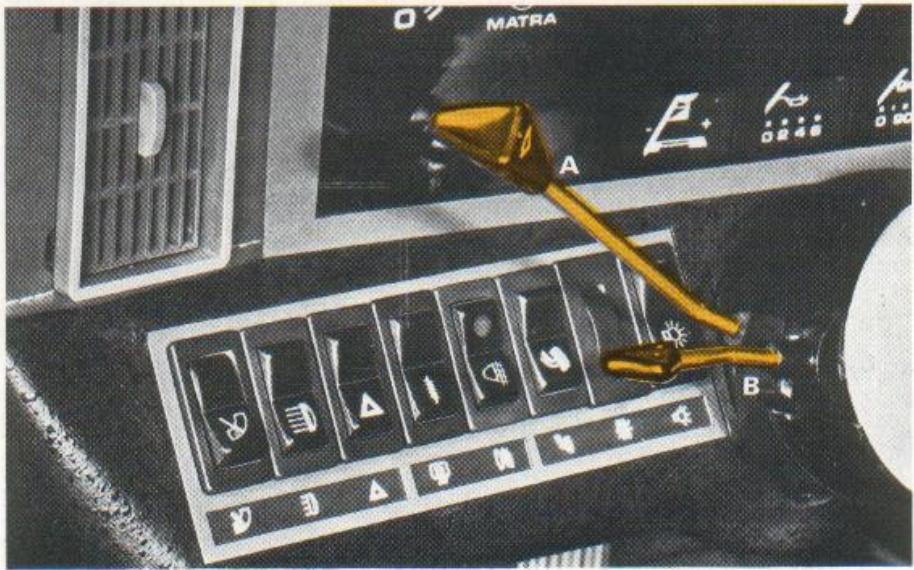

Avertisseur sonore

Appuyer en bout du combinateur en l'enfant dans son socle.

Appel optique (A)

Tirer la manette du combinateur vers le volant et la relâcher : en position A uniquement lorsque l'interrupteur général est en position « allumée » (de nuit). Sur n'importe laquelle des 3 positions lorsque l'interrupteur général est en position « étéint » (de jour).

Indicateur de direction (B)

Déplacer la manette parallelement au volant pour indiquer les changements de direction à D, ou à G. ÀpRES un virage, la manette se remet automatiquement à zéro lorsque le volant est ramné en position ligne droite.

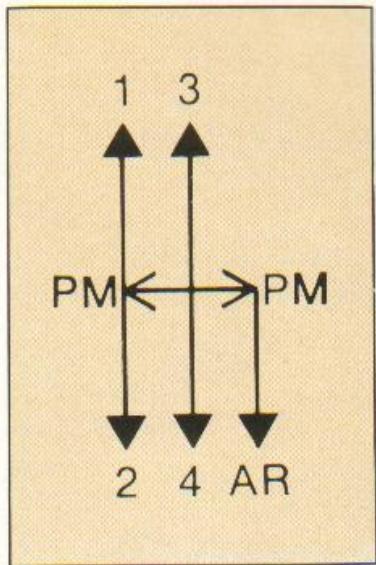

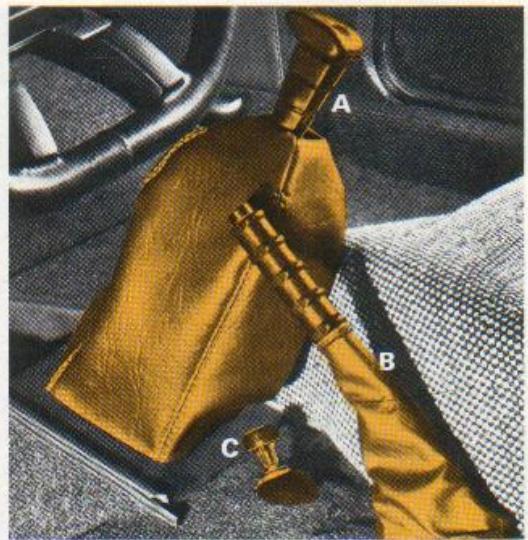

Leier de changement de vitesses (A)

4 rapportsv AV sont synchronises.

Pour enclencher la marche AR, il faut enforcer le
Exier vers le plancher.

Levier de frein a main (B)

Sage: appuyer sur la pedale de freins et tirer le lever vers le haut sans effort excessif.
Desserrage : tirer le levier vers le haut en enfoncant
le bouton placé en bout de levier pour déverrouiller
le cliqueusuis ramener le levierafond verslebas.

Starter (c)

Iutiliser que moteur froid.

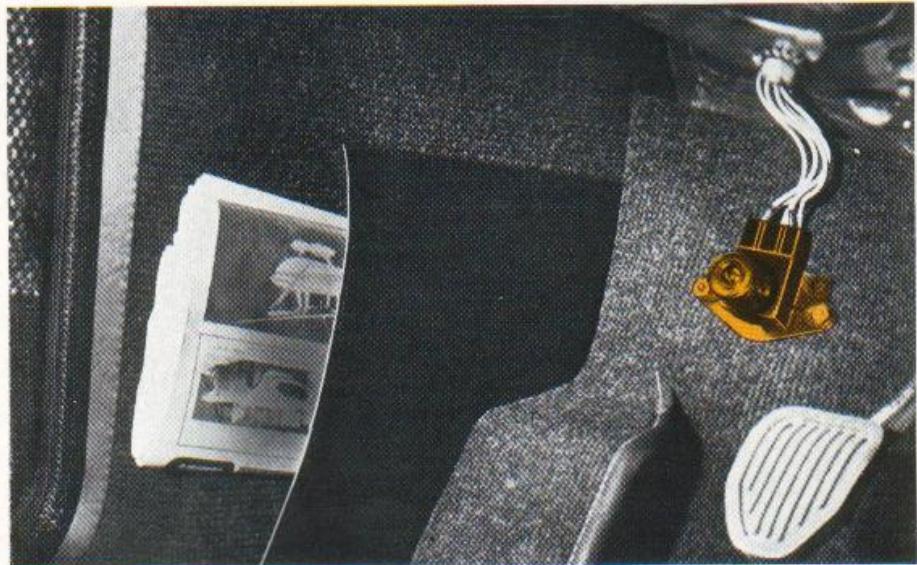

Lave-glaceelectrique

Accouyer sur le pouvoir avec le pied gauche.
A mi-course, mise en action des balais.
A fond, balayage plus arrosage du pare-brise.

UTILISATION

Confort

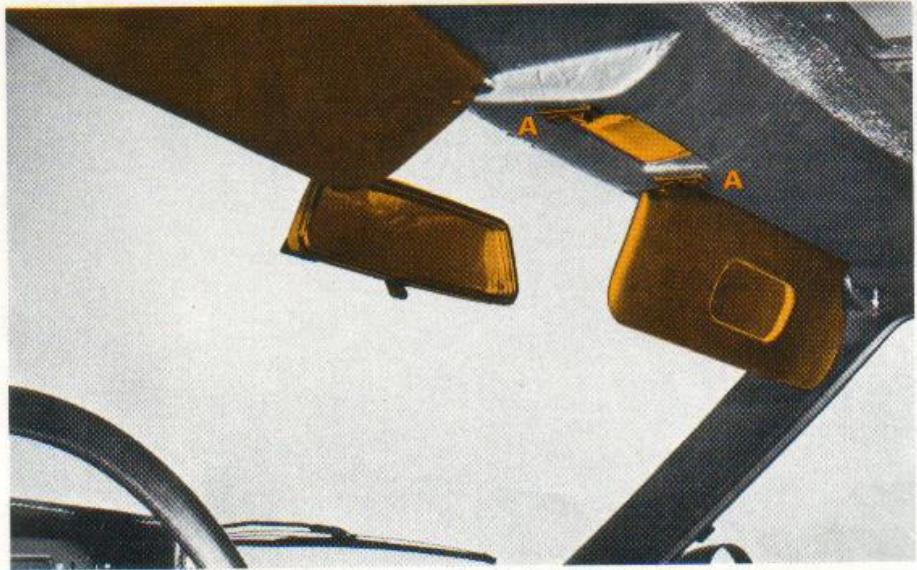

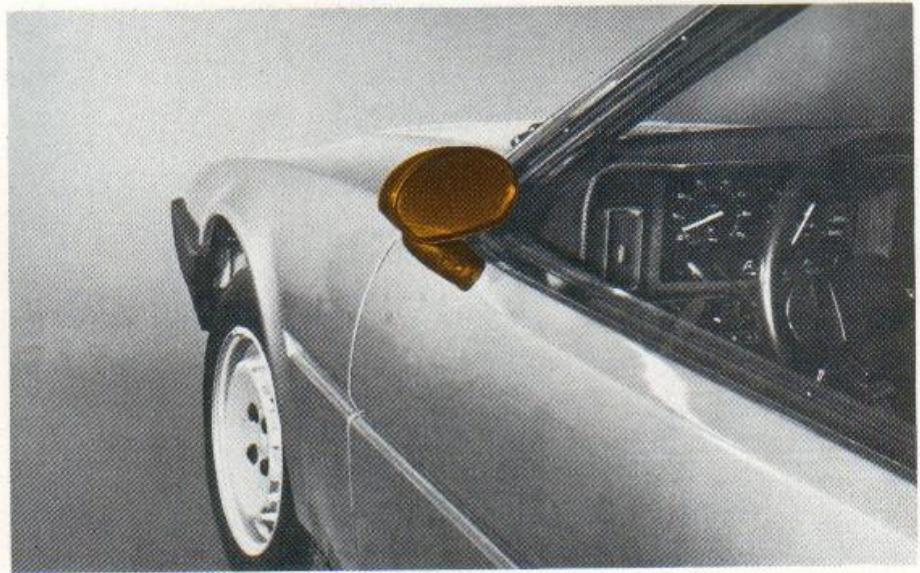

Rétroviseurs

Les 2 rétroviseurs extérieurs sont montés sur rotules. Le rétroviseur interieur est à 2 positions : jour et nuit. Le changement de position s'obtient en manœuvrant vers l'avant ou l'arrière la languette située à la base du rétroviseur.

Pare-soleil

Ils sont rabattables et orientables lateralement. Le pare-soileil droit comporte un miroir de courtoisie.

Éclairage interieur

Situé entre les 2 pare-soileil. Un interrupteur intégré avec position « allumage automatique » par ouverture d'une porte laterale ou « allumage permanent »

Lève-vitre électrique

Presser I'avant du bouton.

Fermetre :

Presser l'arrière du bouton.

Relacher le bouton des que la glace est à fond de course.

Allume-cigare

Sue a gauche du cendrier central.

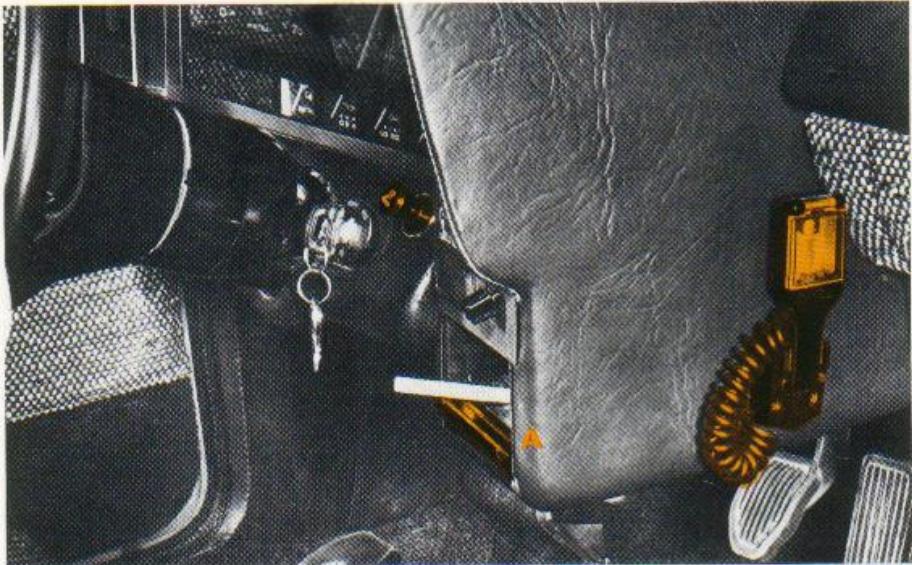

Lecteur de carte « Bagheera S »

Place sur le flanc droit du combiné.
Pour Fallumer: le basculer et ouvrir la loupe, l'inérupteur général d'éclairage étant enclenché.
Pourledecrocher:letirerversla droite.
Pour l'eteindre: le raccrocher dans son support et le piaguer contre le garnissage du tableau de bord.
La loupe de lecture qui protège l'ampoule doit etre ouverte lorsque le lecteur est allumé.

Cendriers (A)

Au nombre de 2.

Un place à la base de la console porte-radio. Pour l'ouvr basser la barrette. Pour l'extraire lever la barrette en forçant légarement puis le tirer en AR.

Le deuxieme est encastre dans l'accoudoir de la parte droite.

Four extraire, let tirer vers le haut.

Montre

La manette supérieure gauche dose la température de l'air sortant du climatiseur :

Vers le haut (repere rouge) plus chaud.

Vers le bas (repere bleu) plus froid.

La manette supérieure droite dose le débit d'air sur les pieds :

Vers le haut■fermé.

Vers le bas ouvert.

La manette inférieure gauche dose le débit d'air sur le pare-brise :

Vers le haut ouvert.

Vers le bas ■ fermé.

Pour éviter tout risque d'embuage du pare-brise il est conseillé de ne jamais fermer complètement cette manette, en été comme en hiver.

La manette inférieure droite commande le ventilateur électrique permettant d'accélérer le début général de l'air lorsque la voiture roule à faible allure :

Vers le haut ventilation accelerée.

Vers le bas ventilateur, coupé.

Pour accélérer le dégivrage du pare-brise fermer momentanément la manette supérieure droite.

Aération

Ouvrir les bouches de ventilation orientables situées aux 2 extrémités de la planche de bord. Pour améliorer leur début des que la vitesse est suffisante, il est conseilé de fermer les trappes de chauffage, déssemblage, de même que les glaces coulissantes de portières pour que le système de mise en dépression de l'habitacle accélère le début d'air de ventilation.

Trousses de portieres mobiles sur Courréges

Sues sur la partie avant des panneaux de portes, les s'ouvrent en tournant le bouton de 1/4 de tour ne peuvent se dégrafer de la porte.

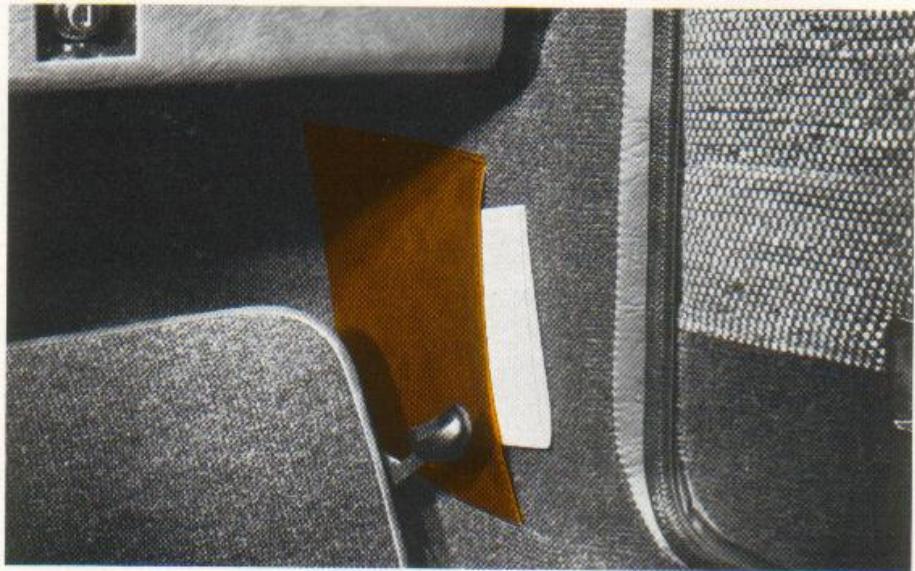

Poches à documents ou haut-parleur (option pré-équipement radio)

Pacees a hauteur de la jambe droite du passager et de la jambe gauche du conducteur.

Toit ouvrant

Querature :

Dégager la poignée de son logement et la tourner à l'ordi dans le sens de la flèche.

Pour amener le toit a la position desirée, le faire glisser paralllement a la traverse avant a l'aide de la poignee et ramener celle-ci dans son logement.

Fermeture :

Placer la poignee en position ouverture, pousser le tait a fond vers l'avant et refermer.

UTILISATION

Confort

Siège conducteur

— Réglage longitudinal: lever la manette et faire couilisser le siège ;
— Réglage de l'inclinaison du dossier : Décoller le dos du dossier et tourner le bouton situé sur le côte G. du siège.

Sièges passagers

Deux sièges passagers à appuis-tête intégrés sont placés à la croite du conducteur. Ils sont tous deux pourvus d'une ceinture de sécurité.

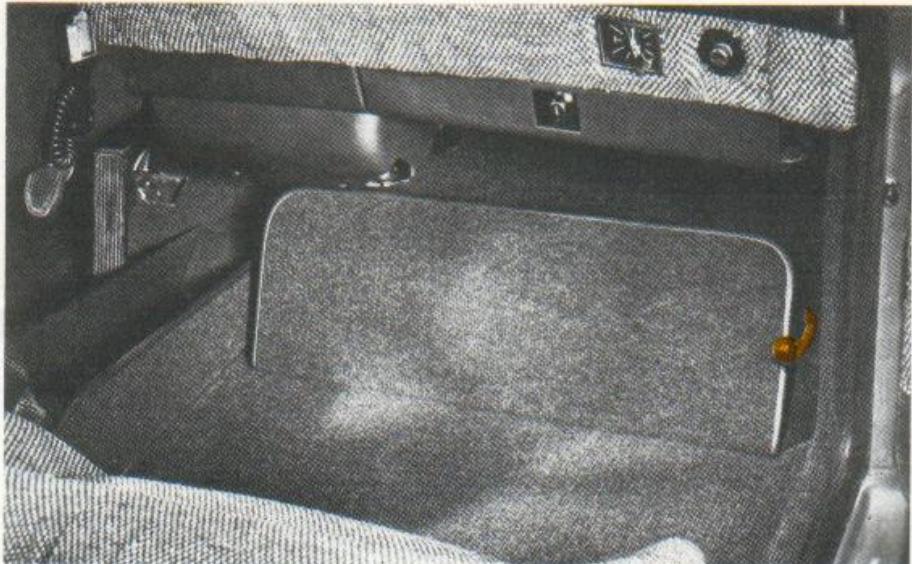

Repose-pieds

Sur Bagheera « S » le comport des passagers est amélioré par un repose-pieds à inclinaison variable.

Pour le régler:
Baisser la manette, la déplacer dans la position désirable, relâcher la manette.

Bouclage et débouclage d'une ceinture à enrouleur

Le siege conducteur et le siege droit sont munis de ceintures 3 points avec enrouleur à inertie. Ce système permet aux occupants des sieges de rester libres de tout mouvement du buste durant la marche normale du vehicule malgré la presence du point d'attache supérieur qui libre ou rappelle la longueur de sangle nécessaire à ces mouvements. Une manoeuvre rapide du vehicule (freinage ou vinage) ou un choc provoque le blocage instantané du système de déroulement de la ceinture immobilisant l'occupant du siege dans la position où il se trouve.

Bouclage et débouclage d'une ceinture à rétracteur

Le siege central est equipoé d'une ceinture ventrale à retracteur.
Ce dispositif maintain l'occupant du siege dans la position assise tout en assurant un rappel de la ceinture dans le retracteur lorsqu'elle n'est pas utilisée.
Toutefois elle n'assure pas la liberté de mouvement procuration par un enrouleur.

Bouclage

Prendre l'extremité de la ceinture fixée au sommet du montant AR de porte et enclencher son pêne dans la boucle située à droite du siege gauche ou à gauche du siege droit.

Débouclage

Appuyer sur l'écussion au centre de la boucle.

Bouclage de la ceinture

Prendre l'extremite de la ceinture située a gauche du siege central et la tirer complètement du retracteur. Verrouiller le pene dans la boucle à droite du siège, relâcher la ceinture qui se tend automatiquement. Pour provoquer un allongement de la ceinture en cours d'utilisation, il suffit de la déverrouiller en appuyant au centre de la boucle à droite du siège, faisser la ceinture rentrer complètement dans le retracteur et recommencer l'opération de bouclage.

Débouclage de la ceinture

Appuyer sur l'écusson au centre de la boucle et laisser la ceinture rentrer dans le rétracteur.

Par sécurité il est conseilé d'utiliser les ceintures en ville comme sur route.

UTILISATION

Conduite

Tableau de rodage

De 0 à 1 000 km ne pas dépasser 3500 t/mn.

De 1000 à 1500 km ne pas dépasser 4000 t/mn.

De 1500 à 4000 km ne pas dépasser 5000 t/mn.

A ce stade du rodage on peut accelerer l'allure jusqu'à la vitesse maximale en agissant progressivement.

Mise en marche du moteur

Moteur froid.

S'assurer que le levier de changement de vitesses est au point mort.

Tirer plus ou moins la commande de starter suivant la température extérieure.

La tirer à fond des que la température est inférieure à + 15°.

Tournier la clé de contact.

Le témoin de charge de la batterie et le témoin de pression d'huile doivent s'allumer.

Continuer à tourner la clé pour actionner le démarreur. Dans que le moteur tourne, relâcher la clé, qui revient à la position contact.

Les témoins de charge et de pression d'huile doivent s'éteindre.

Après 2 ou 3 minutes de fonctionnement repousser progressivement la commande de starter.

Moteur chaud.

Ne pas tirer le starter mais appuyer à mi-course sur la pedale d'accéléateur.

Mettre le contact et actionner le démarreur.

Relacher I'accelerateur des que le moteur tourne.

Ce vehicule ayant ete etudie et mis au point avec des lubriciants SHELL, les premiers replissages efectués avec ces produits, nous vous recommandons exclusivement.

shell

Lubrifiants et ingrédents préconisés

Organes	Spécifications internationales		Lubrifiants recommandés
	For service SE		New Shell Super
Moteur	10 W 40	selon	Motor Oil (appellation internationale)
	10 W 50	conditions
	ou	climatiques	Shell Super 200
	20 W 50	locales	(apppellations Française et Belge).
Boîte de vitesses et pont	Gear lubricant SAE 90		Shell Spirax 90 EP
	API Service GL 4
Roulements de moyeuXAV et AR	Grease NLGI		Shell Rétinax A
	Grade 2 EP
Accessoires à huiler à la burette	Huile de vaseline		Shell Donax A1

Liquide pour commandes de freins et d'embrayage Lockheed 55.

ENTRETIEN

Remplacement d'ampoules

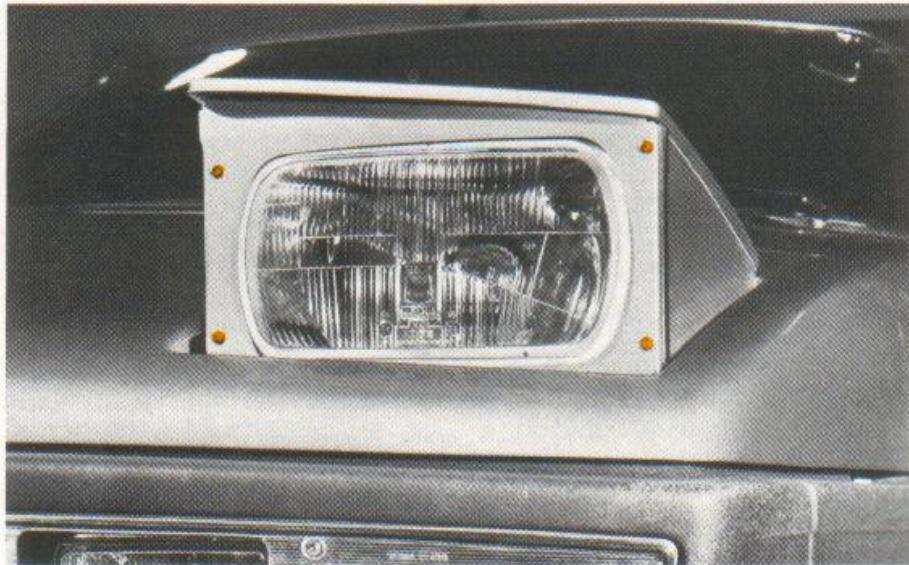

Phares

1. Ouvrir les phares sans les allumer.

Pour cela :

Le contact étant coupé, allumer et éteindre les feuux de croissement pour annuler la réserve de dépression en ouvrant et fermant incomplètement les phares.

Lorsque les phares resteront immobiles allumer les yeux de croissement, et soulever complètement les phares à la main.

Couper l'interrupteur général d'éclairage.

2. Remplacement de I'ampoule.

Important: Evitez tout contact des doigts avec le verre de l'ampoule neue.

Déposer l'entourage du phare en le basculant vers l'AV après avoir déposé ses 4 vis de fixation.

Décrocher le ressort fixé à sa partie supérieure.

Extraire le phare en le tirant vers I'AV.

Débrancher la prise du culot de lampe.

Sortir l'ampoule après avoir decroché l'agrafe.

Pour le remontage proceder dans l'ordre inverse a celui suivi pour le demontage.

Bien veiller à l'engagement correct des vis de réglage dans leur logement.

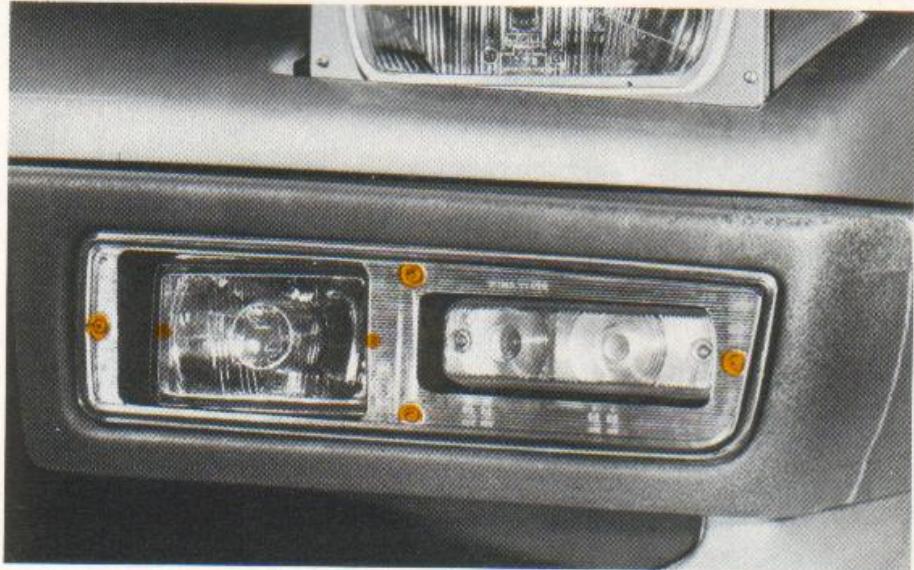

Projecteur longue portée au antibrouillard (suivant équipement)

Déposer l'écran de deux AV maintenu par 4 vis.
Dewisser les 2 vis de fixation de l'entourage du propeur et le basculer vers I'AV.
Deconnecter les fils d'alimentation.
Decrocher l'agrafe et sorting I'ampoule.
Au remontage veiller à l'orientation de la lampe dont émbase porte une échancrure carrée d'un côte et monde de l'autre.
Important: Ne pas toucher le verre de l'ampoule avec les doigs.

Lanterne AV

Clignotant AV

Déposer l'écran de deux AV maintenu par 4 vis.
Devisser les 2 vis de fixation du boitier translucide et le déposer.
Femplacer l'ampoule qui est commune aux deux fonctions.
Femonter le boitier en serrant moderement les vis.

ENTRETIEN

Lanterne AR - feu de recul - clignotant AR feu stop - feu antibrouillard

Dévisser les 3 vis de fixation du boîtier translucide et le déposer.

Remplacer I'ampoule defectueuse.

Remonter le boitier en serrant moderement les vis.

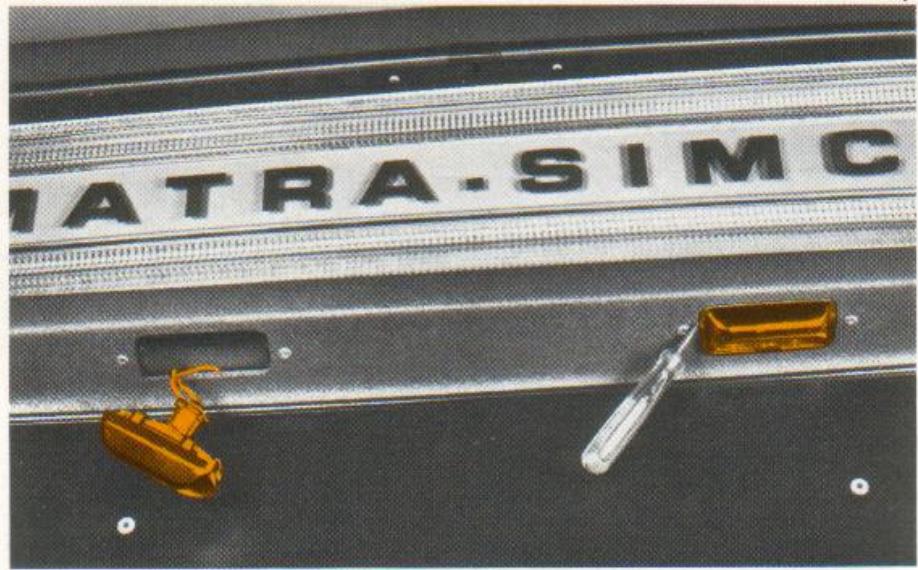

Eclaireur de plaque de police

Extraire le feu du pare-chocs à l'aide d'un tournevis glissé sous son extrémite. Déconnecter les fils en faisant effectuer 1/4 de tour à la bague de verrouillage. Sortir l'ampoule en returnant le feu.

Au remontage, placer l'ampoule dans les encoches du boitier.

Femplacement d'un balai d'essuie-glace

Seever l'ensemble raclette porte-raclette comme pour un nettoyage du pare-brise.

Exanter simultanement la languette et le manchon de fixation de la raclette sur le porte-raclette.

Exhaire la raclette.

Pour le remontage, soulever la languette de verrouillage avant d'emmancher la raclette sur le porteclette.

Eclaireur de Coffre AR

Dégrafer, extraire le boitier en pressant les 2 languettes situées de chaque côte.

• Remplacer l'ampoule.

— Remetre le boitier en place en l'enfant dans son logement.

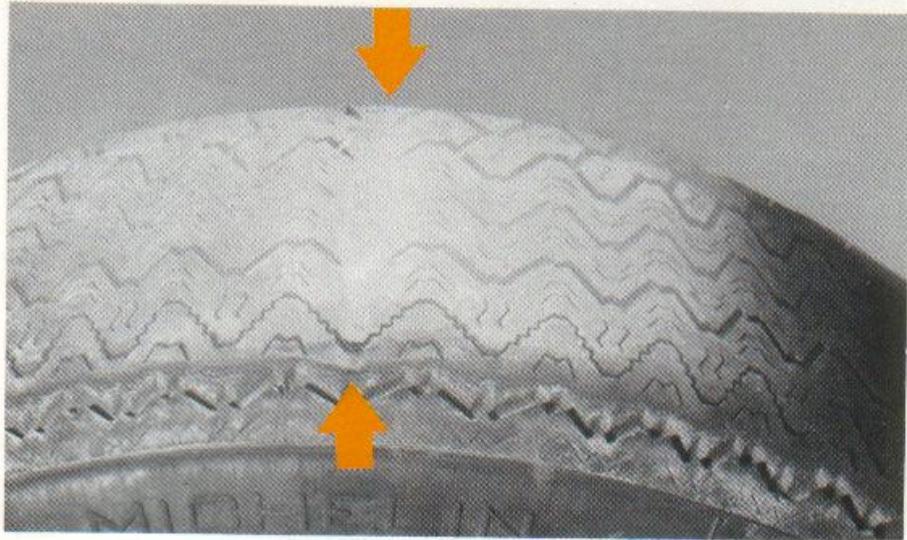

Indicateur d'usure des pneumatiques

Cet indicateur est constitué de témoins incorpôres dans le fond des dessins de la bande de roulement. Lorsque ces témoins disposés transversalement à intervalles réguliers viennent affleurer la surface de la bande de roulement, procédé à l'échange du pneumatique.

ENTRETIEN

Batterie

Le niveau d'electrolyte mesure à froid doit se situer à 1cm maximum au-dessus des plaques. Ne faire l'appoint qu'avec de I'eau distilled.

En hiver maintenir la batterie bien chargée pour la protégger contre le gel.

Attention: La voiture étant équipée d'un alternateur, avant la mise en charge de la batterie débrancher les 2 cosses, en commencer par la négative.

Liquide hydraulique des freins et de l'embrayage

Ne jamais laisser le niveau descendre en dessous du repère « Minimum » indiqué sur le réservoir. Pour les appoints ou la vidange n'employer que du Lockheed 55.

Huile moteur

Orifice de replissage. (A)

Jauge à huié. (B)

Entre chaque vidange, il est nécessaire de vérifier et de compléter eventuellement le niveau d'huile.

Le niveau doit toujours être maintenu entre les repères mini et maxi gradués sur la jauge.

La verification du niveau d'huile s'effectue :

Voiture horizontal.

Moteur arrêté depuis au moins 10 minutes.

ENTRETIEN

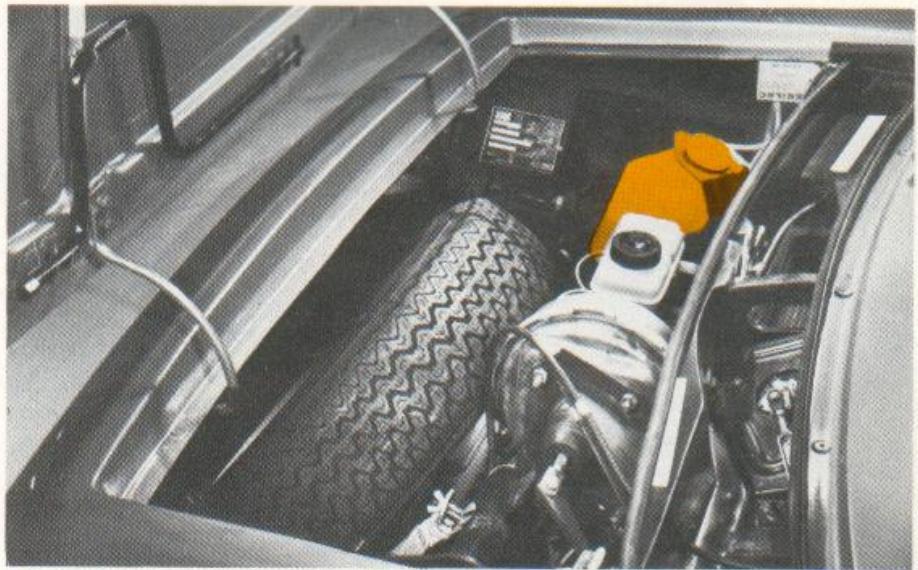

Lave-glace

En eté remplir le réservoir avec de l'eau additionnée dune faible dose d'un produit mouillant genre Teepol. En hiver remplir le réservoir avec du liquide incongelable Simcajet.

Filtre à air

Faire remplacer la cartouche tous les 15 000 km.

Ventilateur électrique

Le ventilateur électrique se met automatiquement en marche lorsque la température du radiateur attéint 95°.
Iie pas approcher les mains de ses pales lorsque le contact est mis le moteur étant chaud.

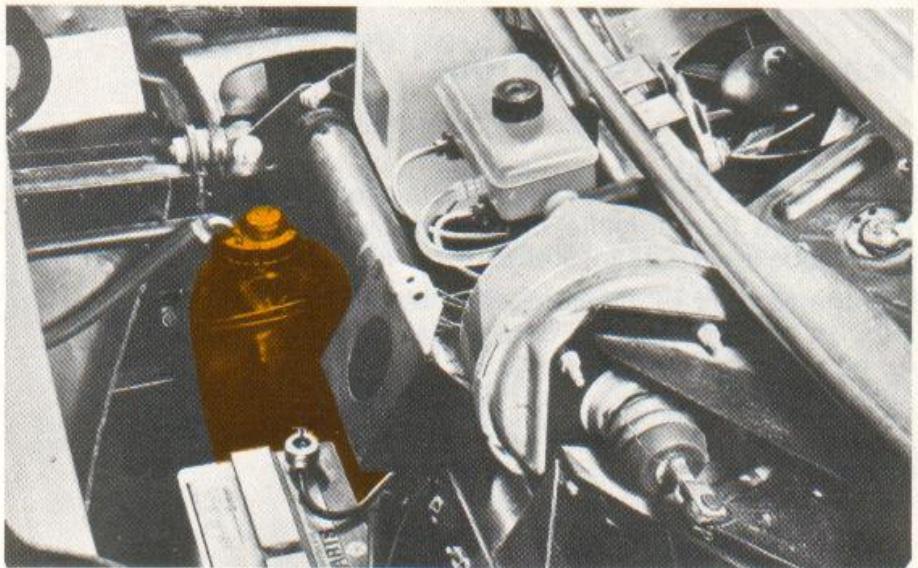

Liquide de refroidissement

Toute consommation d'eau nootoire est un pheno-mène anomal.
Le moteur étant froid, le niveau du liquide doit etre situe entre les reperes mini et maxi gravés sur le wase d'expansion.
Si le niveau descend sous le repere mini, faire vérifier l'étanchéité générale du circuit de refroidissement par un point Service CHRYSLER-FRANCE qui, après verification, rétablira le niveau normal.
Au début de chaque hiver faire vérifier et rétablir par un point Service CHRYSLER-FRANCE la densité du liquide de refroidissement.

ENTRETIEN

Rouedecours

Placee dans le compartment avant. Elle est equipee d'un pneu AV monte sur jante acier d'aspect different.

Sa pression de gonflage est majorée pour permettre son utilisation momentanée sur l'essieu AR.

Cric et demonte-roue

Ils sont situés dans le compartment AV.

Pour ranger le cric, il est nécessaire de le baisser à fond.

Remplacement d'une roue

Serrer le frein a main et engager la 1re vitesse.

A l'aide de la manivelle du cric débloquer les 4 vis de la roue en dirigeant l'effort vers le haut.

Engager à fond la glissière de la tête de cric dans le support menaged sous le cote de la voiture à l'aplomb du bouton-poussoir de porte.

La glissière de tete de cric étant soudée à 45^ il est normal que le cric soit en biais par rapport à la voiture.

Engager les ergots de la manivelle dans la fourche d'entrainment du cric et lever suffisamment la voiture pour que les 2 roues du même cote quittent le sol. Remplacer la roue et serrer fortement les vis de fixation.

Descendre le cric et bloquer les vis de fixation à l'aide de la manivelle. Dés que possible, faire vérifier la pression du gonflage de la nouvelle roue. Le contrôle de la pression s'effectue toujours à froid.

S'il s'agit d'une roue AR, pour éviter de rouler trop longtemps avec des pneus dissymétriques, faire répâre et remonter la roue d'origine par la prochaine station service.

Entretien du toit ouvrant

Tous les mois :

ouvr le toit a fond,
a raided'un chiffon doux et sec
— éliminer toutes traces de poussière à l'intérieur des rails.
projeter un léger film de silicones en bombe sur ceux-ci. Seuls les silicones peuvent être utilisés.
Faire effectuer une opération périodique plus compléte par un point Service CHRYSLER-FRANCE.

Nettoyage extérieur

Laver la voiture à grande eau additionnée d'un produit mouillant genre Teepol.

Rincer abondamment et essuyer à l'aide d'une peaux de chamois.

Pour les pare-chocs, utiliser une Brosse.

Pour les taches de goudron, employer de l'essence, du white-spirit ou de l'antigoudron du commerce.

Attention: Ne pas utiliser de solvants pour le nettoyage des écrans plastiques de faux et d'enjoliveurs.

Nettoyage interieur

Garnissage plastique :

Frotter légèrement à l'aide d'une éponge imbibée d'eau savonneuse.

Rincer à l'eau claire et essuyer sans attendre.

Eviter de mouiller abondament les coutures.

Garnissage drap :

Dépoussierer à l'aspirateur et raviver à l'aide d'un produit mouissant du commerce.

QUELQUES OPERATIONS D'ATELIER

Préparation à la route

Avant essai

Layer la voiture.

Vérifier le serrage des roues.

Mettre les pneumatiques à la pression.

Vérifier tous les niveaux.

Vérifier l'étanchéité de tous les circuits.

Vérifier la tension de la couroie de pompe à eau.

Vérifier l'enclement du ventilateur électric.

Vérifier la capacité de la batterie ainsi que la densité et le niveau de l'électrolyte.

Vérifier le serrage des bouchons de vidanges et de remplissage :

d'huile moteur

— de pompe à eau

— de boîte de vitesses

— de pont

Effectuer un Essai Route

Remédier aux anomalies constatées en cours d'essay.

Révision gratuite

Cette révision doit être effectuee entre 1000 et 1500 km.

OPERATIONS D'ATELIER

Moteur

Resserrer la culasse et regler les culbuteurs.

Resserer les fixations des carburateurs, des collecteurs d'admission et d'échévement.

Vérifier le fonctionnement du moteur (allumage et carburation).

Effectuer un desserrage général.

Vérifier :

le fonctionnement des commandes de starter et d'accelerateur,

la tension de la couroie,

la fixation et l'etanchéité des durites,

I'etanchete des circuits huile, eau, air et essence,

l'enclenchement et le déclenchement du ventilateur.

Effectuer le réglage ralenti et la mise en conformité anti-pollution.

Transmission

Vérifier :

le fonctionnement des commandes de boite de vices, et d'embrayage, l'etanchete generale, effectuer un resserrage general.

Freins

Vérifier le fonctionnement.

Régler le frein à main si besoin.

Vérifier l'étanchéité du circuit hydraulique.

Direction

serrage de tous les organes,
fonctionnement,
Ianchéité des boitiers et soufflets.

Suspension et roues

Mentre les pneumatiques a pression.
enfier:
leserrage des roues,les equilibrer eventuellement
le serrage de tous les éléments de suspension AV et AR.

Essai sur route

enfer le fonctionnement :
de tous les apparéils et accessoires électriques,
de tous les organes mécaniques, des équipements
et elements mobiles de la carrosserie.

Lpres essai

Remedier a toutes les anomalies constatées.
Venerier le reglage des projecteurs.
Fegler le ralenti si besoin.

Finiton

Nettoyage de finition extérieur et interieur.
Contrôle général de la presentation.

Accessoires electriques

Merifier :

le fonctionnement de tous les équipements et acces
soires electriques ainsi que celui de leurs commande
des,regler les phares si besoin.

Carrosserie

Vérifier :
Le fonctionnement des portes (serrures, lève-glace, interrupteur de feuillures).
Le fonctionnement du mécanisme de réglage du siècle.
Le fonctionnement et le réglage du lave-glace.
La fermetre de la boite a gants.
La fermetre du compartment AV.
La fermetre du capot moteur.
Le mécanisme de commande de la lunette AR.

OPERATIONS STATION-SERVICE

Contrôle des niveaux

Freins, embrayage.
Vase d'expansion.
Batterie.
Lave-glace.

Vidange et replissage

Moteur.
Pont et boite de vitesses.

Quelques gouttes d'huile

Feutre de l'allumeur.
Renvoi de la commande du servo-frein.
Charnières de capot AV et des portes.
Compresseur d'avertisseur.

OPERATIONS DE STATION SERVICE

• Opérations à effectuer également à 7500 km - 22500 - 37500 - 52500 - 67500 - 82500 - 97500

* Vidange d'huile	●	●	●	●	●	●
Remplacement de la cartouche de filtre à huile	●	●	●	●	●	●
Huilage du feuère d'allumeur (huile de vaseline)	●	●	●	●	●	●
Transmission
Contrôle du niveau d'huile de boîte de vitesse	●	●	●	●	●	●
Contrôle du niveau d'huile de pont	●	●	●	●	●	●
Divers
* Contrôle de l'état et de la pression des pneus	●	●	●	●	●	●
* Contrôle du niveau de liquide de frein et d'embrayage	●	●	●	●	●	●
* Contrôle du niveau de liquide de refroidissement dans le vase d'expansion	●	●	●	●	●	●
* Contrôle du niveau de l'électrolyte dans la batterie et graissage des bornes	●	●	●	●	●	●
* Contrôle du niveau de liquide dans le réservoir de lave-glace	●	●	●	●	●	●
Huilage des charnières de portes, de lunette AR, de compartment AV	●	●	●	●	●	●

OPERATIONS D'ATELIER

Fagglage des cubuteurs	●	●	●	●	●	●
Famplacement des bougies	●	●	●	●	●	●
Fagglage des contacts de rupteur	●	●	●	●	●	●
Fagglage du point d'allumage	●	●	●	●	●	●
Fagglage du ralenti et mise en conformité anti-pollution	●	●	●	●	●	●
Famplacement de la cartouche de filtre à air	●	●	●	●	●	●
Famplacement du filtre à essence, nettoyage du tamis de pompé à essence		●		●		●
Nettoyage du reniflard	●	●	●	●	●	●
Contrôle de l'état et de la tension de la courroie de pompé à eau et d'alternateur	●	●	●	●	●	●
Contrôle de l'état et de la fixation des durites (dépression, eau, essence)	●	●	●	●	●	●
Transmission
Verification de l'étanchéité des soufflets d'arbre de transmission	●	●	●	●	●	●
Verification de l'étanchéité du circuit d'embrayage	●	●	●	●	●	●

OPERATIONS D'ATELIER (suite)

• Opérations à effectuer également à 7500 km - 22500 - 37500 - 52500 - 67500 - 82500 - 97500

Contrôle de l'etat, du cheminement et de l'étanchéité des canalisations rigides et flexibles de frein

Vidange du circuit hydraulique de frein et d'embrayage (tous les ans) ou

• Vérification de l'épaissur des plaquettes AV et AR

Direction

Contrôle du jeu des rotules

Vérification de l'étanchéité et de l'aspect des soufflets de crémaillière

Suspension

Graissage des moyeu AR (contrcler le jeu a cette occasion)

Contrôle du jeu des rotules de suspensions et de direction

Contrôle visuel de l'étanchéité des amortisseurs

Divers

Contrôle des apparèils de signalisation et déclairage

Huilage: (huile de vaseline)

des articulations de pédalier

— du renvoi de la commande de servo-frein

— du compresseur d'avertisseur

Essai route (remédier aux anomalies constatées en cours d'essay)

DELQUES OPERATIONS D'ATELIER

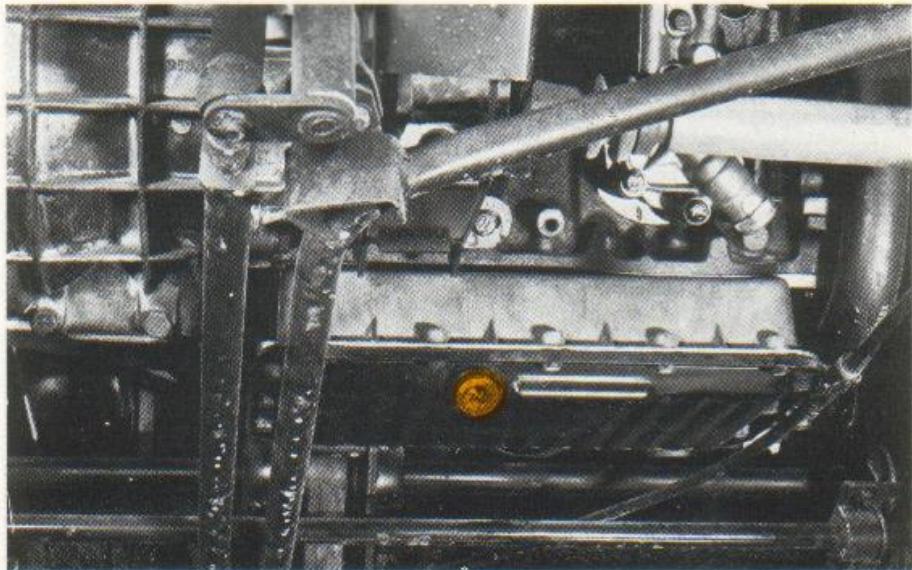

Change moteur

cuer cette opération le moteur etant chaud.
Gasser le bouchon (cle 6 pans de 12mm ) en pre-
Lusser egoutter au moins 5 minutes, refermer le boujon apres avoir remplace son joint si nécessaire.

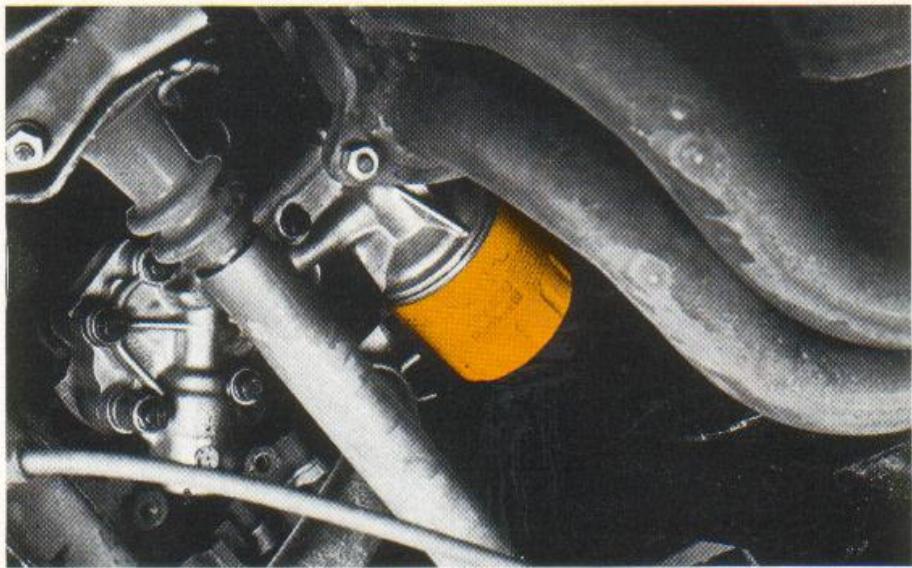

Fen placement du filtré à huile

De filtre doit etre changé tous les 15 000 km.
Important : N'utilisez que les cartouches d'origine.
Desserer la cartouche à l'aide d'une clé à sangle ou de l'outil Facom U 46.
Se conformer aux prescriptions portees sur la carouche.
Juler le joint.
Isser le filtrer jusqu'à venir en contact avec la face d'appui.
Serer ensuite de 3/4 de tour à la main ou à l'aide de Coutil Facom U 46.

QUELQUES OPERATIONS D'ATELIER

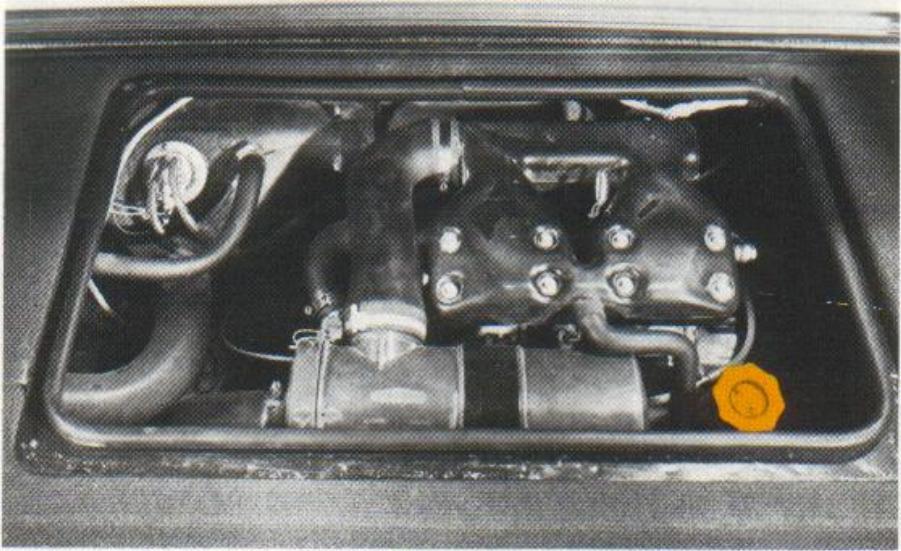

Remplissage d'huile

Verser la quantite normale d'huile par I'orifice.

Après un remplacement de filtré à huile, faire tournier le moteur pendant quelques secondes.

Arreter le moteur et completer le niveau, la cartouche neue ayant absorbe 0,3 litre environ.

Vérifier l'étanchéité du filtré et du bouchon de vidange.

Vidange boite de vitesses et pont

Effectuer cette opération sur un sol plan et horizontal la boite de vitesses étant chaude.

A l'aide d'une clé 6 pans de 12mm déposer les 4 bouchons.

Laisserégoutterquelqueminesminutes.

Remonter les bouchons inférieurs de la boite et du pont.

Remplir par les orifices supérieurs jusqu'à écoullement.

Remonter les derniers bouchons.

Après quelques kilomètres contrôle l'étanchéité des bouchons.

ELQUES OPERATIONS DATELIER

Jeint de liquide de refroidissement

Operation ne peut etre effectuee que par un Service CHRYSLER-FRANCE.
Le durite plongeuse du vase d'expansion n'est plus
e e dans le liquide de refroidissement il est
essaire de faire procesder a un degazage et a une
cication de I'etanchete du circuit.
Lice de vidange du circuit est situé sous la
pme a eau.

Rerdissemment

Covage exterieur du radiateur.
Le faisceau peut etre debarrasse des insectes qui le remnent la circulation de l'air par un soufflage a l'air.
conprime dirige de la face AR du faisceau vers I'AV.
Mertrageduradiateur.
est préféable pour cette opération d'avoir recours a un point service qui dispose des produits convé mtes pour le détartrage et la passivation qui doit necessairement clore cette opération.

QUELQUES OPERATIONS D'ATELIER

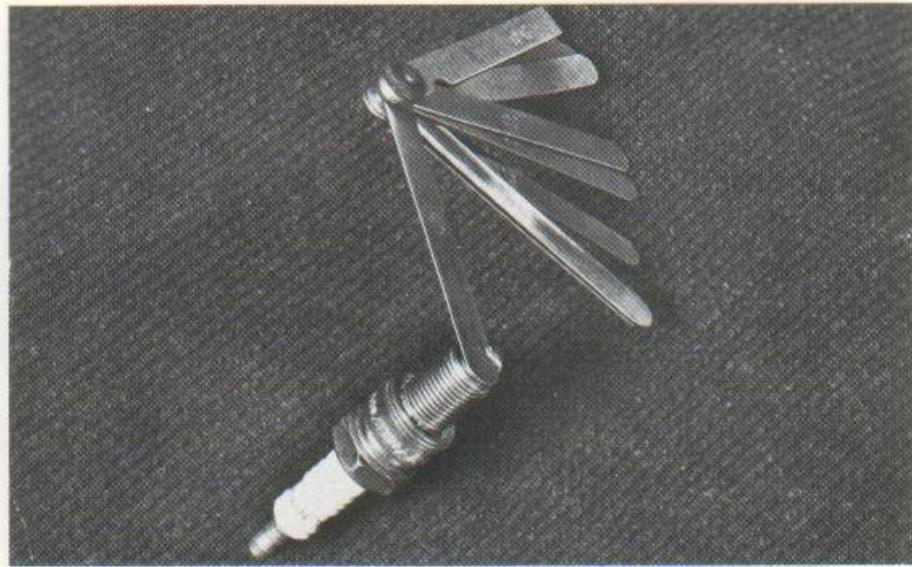

Bougies

Replacement :

Cette opération est possible sous réserve : de ne monter que les bougies preconisées, de régler l'écartement des electrodes à 0,6 mm en agissant sur l'électrode de masse, de faire prendre les premiers filets à la main, de ne les serrer qu'a 3 m da N.

Nettoyage :

Un nettoyage complet et efficace des bougies exige un équipement special de sablage et de verification. Il est conseilé de faire effectuer cette opération par un point service Chrysler France.

Réglage du point d'allumage

Ce réglage n'était qu'approximatif il est conseilé de le faire vérifier par un Point Service Chrysler France. Tournier le moteur dans son sens de rotation normal jusqu'à faire coincider le repère de la poulie du vilebrevin avec le repère 6" avant 0" grave sur le carter.

Brancher une lampe témoin entre la borne « Rupteur » de la bobine et la masse.

Desserrer la vis de fixation de l'allumeur et le tournier légèrement dans le sens de rotation de son arbre. Mettre le contact (la lampe ne doit pas s'allumer, si non tourner encore l'allumeur comme précédement).

Pivoter lentement l'allumeur à l'envers du sens de rotation de son arbre.

Des que la lampe s'allume bloquer la vis de fixation d'allumeur.

TLEQUES OPERATIONS D'ATELIER

age des culbuteurs

Lage necessaire: clé à culbuteurs

PD 31174 G.

Dienser le filtrer a air et le couvre-culbuteurs.

Ietre les soupapes d'un cylindre en bascule et

les culbuteurs du cylindre symétrique.

des admissions

0,25

Moteur froid

des échappements 0,30

Fourier le moteur à l'aide d'une roue AR, la 4e étant

clenchee.

Filtre à air

Remplacement de la cartouche :

la remplacer tous les 15 000 km ou plus souvent dans les régions poussièresuses.

Tout ouvrant - Lubrification des glissieres

Tinerle toit jusqu'a lamener en diagonale pour sortir les sabots de guidage des glissieres.

I'aide d'un chiffon doux et sec eliminer toute trace

poussié à l'intérieur des rails, sur les sabots et

cijeter un léger film de silicone en bombe sur ces

Epaisseur initiale 10,9 mm.

Epaisseur mini-admissible 9,9 mm; en dessous de cette cote les disques doivent etre changés impérativement.

Plaquettes de freins :

Epaisseur initiale d'une plaquette neuve 15mm (10 mm de garniture plus 5 mm d'armature métallique).

Remplacement des plaquettes impératif lorsque l'épaissur atteint 7 mm (garniture et armature métallique comprise) sur la partie la plus mince.

Contrôle de l'épaissur des plaquettes de freins.

Débloquer les roues AV.

Mettre I'AV du vehicule sur chandelierles.

Déposer les roues après avoir repéré leur position sur les moyeuux afin de les remonter en conservant l'équilibrage des ensembles moyeuux roues.

Mesurer l'intervalle entre le ressort en croix et l'armature des plaquettes.

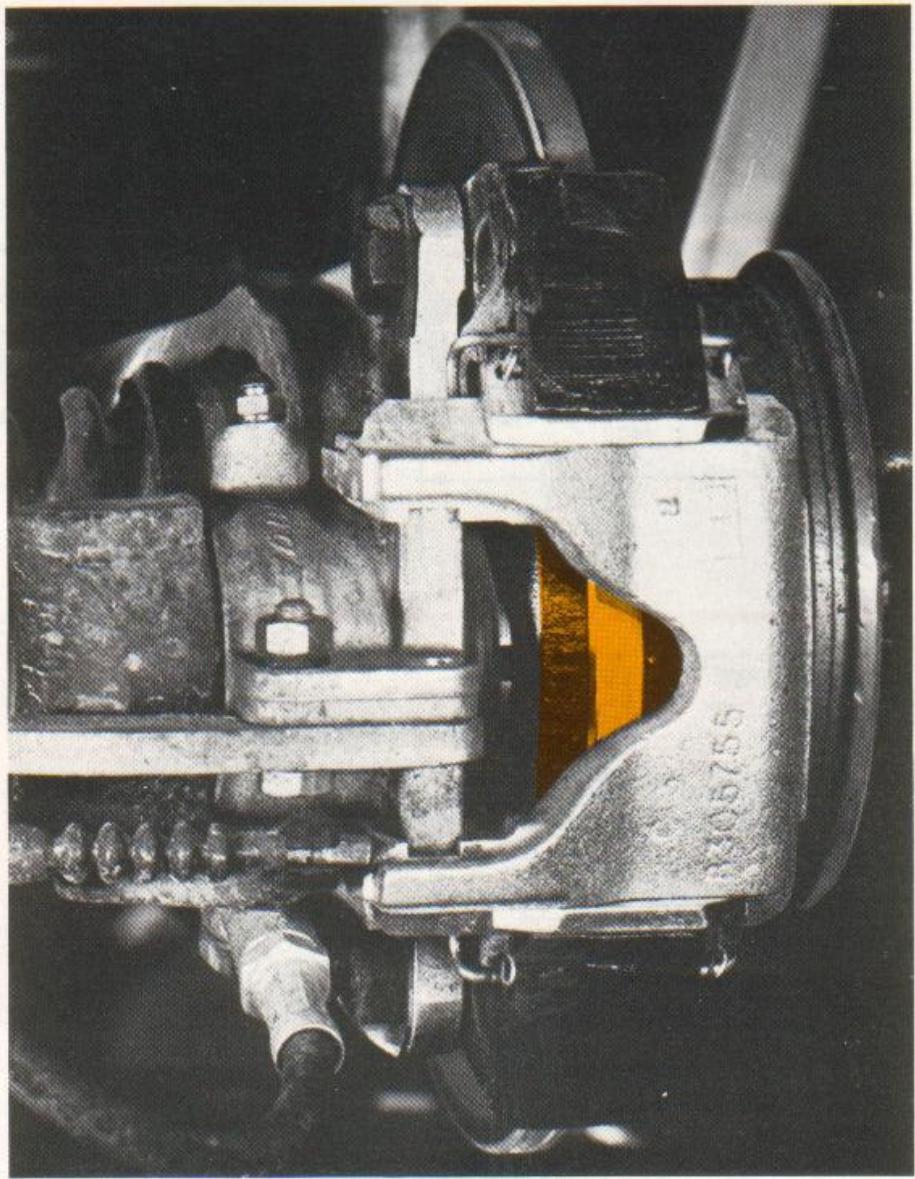

Si cet intervalle est inférieur à 1,5 mm il est nécessaire de changer les plaquettes de freins.

Cmrs AR

：

Suisseur initiale 10,9 mm.

Suisseur mini-admissible 9,9 mm; en dessous de cote les disques doivent etre changés imperaient.

Puettes de freins :

Eaisseur initiale d'une plaquette neuve 14 mm (9 mm) - carniture plus 5 mm d'armature metallique).

placement des plaquettes impératif lorsque cisseur atteint 7 mm (garniture et armature métal-que comprise) sur la partie la plus mince.

Controle de l'épaisseur des plaquettes de freins.

Ebouer les roues AR.

IAR du vehicule sur chandelierles.

Déposer les roues après avoir repéré leur position sur les moyeuux afin de les remonter en conservant équilibrage des ensembles moyeuux roues.

Dans l'échancrure pratiquée au centre de l'étrier, mesurer l'épaissur de la garniture restant sur l'armament de plaquette.

Emplacer les plaquettes si cette epaisseur est infere a 2 mm.

important

I faut impératifement changer simultanément les plaquettes d'un même essieu et n'utiliser sur ensemble de la voiture qu'une des qualités précocinsees par le constructeur.

Fendant les 200 ou 300km qui suivent un changement de plaquettes, il faut roder les freins en les utilisant modérément.

CHARACTERISTIQUES - Générales

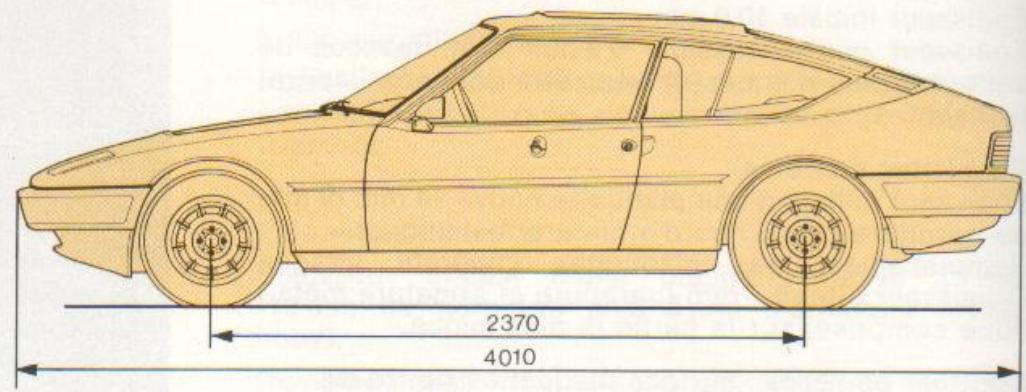

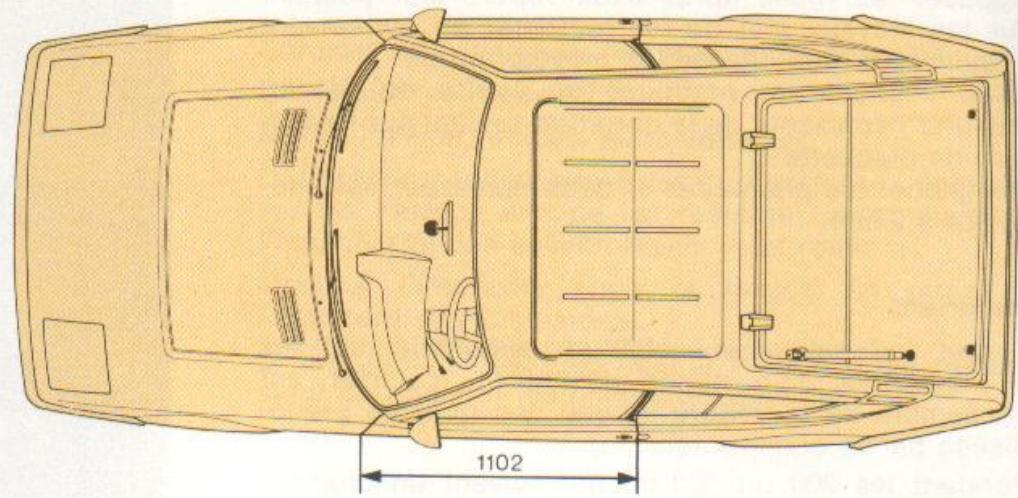

Dimensions, volumes, poids

	Bagheera	Bagheera
		S et Courrèges
longueur hors tout	4 010 mm	4 010 mm
longueur hors tout	1 739 mm	1 739 mm
hauteur	1 220 mm	1 220 mm
hauteur hors tout
lamette AR ouverte	2 070 mm	2 070 mm
Garde au sol	171 mm	171 mm
Empattement	2 370 mm	2 370 mm
volume du coffre
bagages	330 dm3	330 dm3
Poids à vide	980 kg	1 015 kg
Poids total autorisé
en charge	1 245 kg	1 280 kg
Poids maxi sur essieu AV	560 kg	560 kg
Poids maxi sur essieu AR	820 kg	820 kg

Contenances diverses (en litre)

Reservoir d'essence	56 l dont 6 l de réserve
Circuit de refroidissement	10,5
Reservoir de lave-glace	1,5
Carter d'huile moteur	3
Cartouche de filtré à huile	0,3
Capacité entre mini et maxi de la jauge à huile	1
Ensemble boîte, pont AR	1,1
Circuit de lockheed	0,8

Pds et charges tractables

	Bagheera	BagheeraS et Courrèges
Poids maximum en charge, remorque comprise	1745	1880
Poids maximum d'une remorque avec dispositif de freinage	500	600
Poids maximum d'une remorque sans dispositif de freinage	450	450

Nombre de places :

avant.

CHARACTERISTIQUES - Générales

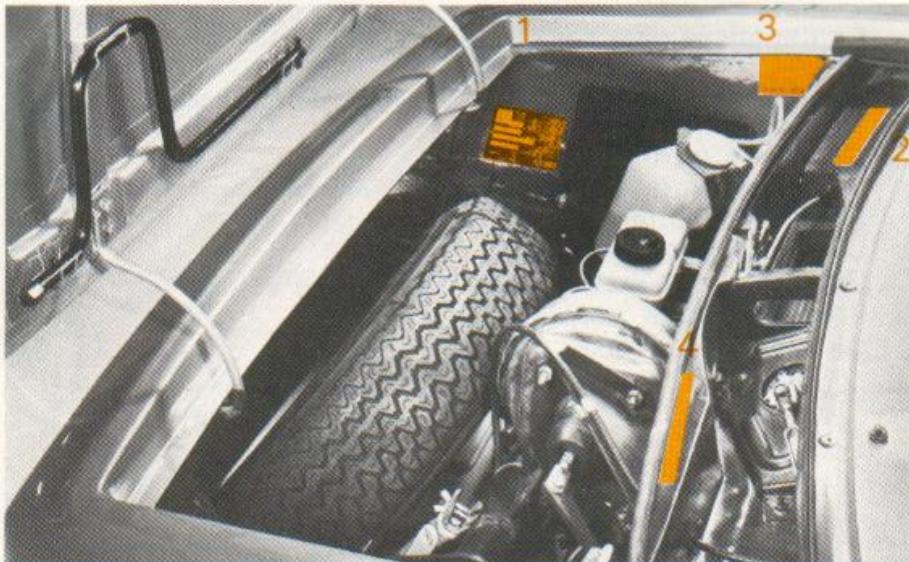

Identification du vehicule

1 et 2 - N° d'ordre dans la série du type.

3 - N° d'identification de la peinture.
4-N° d'enchainement.

N^ du moteur.

CHARACTERISTIQUES - Mécaniques

Mateur	1294	1442
Amissage	76,7	76,7
Course	70	78
Cylindrée	1294 cm3	1442 cm3
Taux de compression	9,5 ± 0,2 à 1	9,5 ± 0,2 à 1
Régime de puissance maxi	6000	5800
Régime de couple maxi	3200	3200
Régime de rotation maxi	6600	6600
Pression d'huile	3,6 à 5,6 bars de
	40° à 120 °C

des culbuteurs

	A froid	A chaud
Admission	0,25	0,30
Exchappement	0,30	0,35

Dgramme de distribution

Théorique aux culbuteurs 0,51.

albumage

Calege initial de l'allumeur

6 avant le PMH.

Préglage de l'écartement des contacts : 0,4 mm.

Bougies.

Exertement des electrodes: 0,6 mm.

Embrayage

Monodisque à sec avec mécanisme à diaphragme et butée à billes.

Système de commande hydraulique.

Diametre extérieur du disque: 180 mm.

Boite de vitesses

	1294	1442
Rapport final en 1re	0,0714 à 1	0,0738 à 1
Rapport final en 2e	0,1205 à 1	0,1245 à 1
Rapport final en 3e	0,1829 à 1	0,1840 à 1
Rapport final en 4e	0,2580 à 1	0,2667 à 1
Rapport final en M.A.	0,0730 à 1	0,0765 à 1

La démultiplication entre la boîte et le pont est de 1294 : 17/61 1442 : 17/59

Avec des pneumatiques 185 × 13 HR dont la circonférence de roulement sous charge est de 1,90 ~m environ, au régime de 1000 tr / mn la vitesse atteinte est de:

	Vitesse en km/h
Combinaison de vitesses	1294	1442
1re	8,14	8,417
2e	13,75	14,20
3e	20,86	21,557
4e	29,43	30,42
Marche AR	8,32	8,703

CHARACTERISTIQUES - Mécaniques

Jantes

Jante acier 5,5 j 13 FH

Roue de secours:Jante acier 5j13

« Courrèges »

Jante en alliage léger 5,5 j 13. H2

Roue de secours:Jante acier 5j13.

Pneumatiques TYPE MICHELIN XAS ou XVS

Utilisation	Dimension du pneumatique	Pression de gonflage
Vitesse normale à charge normale	AV 155 HR 13	1,5 bars
	AR 185 HR 13	1,9 bars
	Roue de secours 155 HR 13	2,1 bars
Vitesse élevé soutenue à toutes conditions de charge	AV 155 HR 13	1,5 bars
	AR 185 HR 13	1,9 bars
	Roue de secours 155 HR 13	2,1 bars
Utilisation longue durée sur autoroute

Direction

Type a crémaillere.

Rapport de démultiplication 15,6 à 1.

de braquage hors tout 10,215 m.

Réglage du train AV

Chasse: 3^45^± 15^ symétrique ± 15^

Carrossage: 0^15± 15^

Pincement:0à2mm.

Réglage du train AR

Carrossage: — 1° 30' à — 2° 45' symétrique à ± 15'

Pincement:1à5mm.

Freins

AV: type à disques avec étriers fixes à double pistons.

du disque 238 mm.

des pistons 48~mm

AR: type à disques avec étriers coulissants à simple piston.

du disque 234 mm.

du piston 45~mm

Commande hydraulique à double circuit comptant un servo Bendix à dépression (Master-Vac), un compensateur de pression sur le circuit AR.

du maitre-cylindre 20,64 mm.

Frein de parking : commande à cables agissant sur les étriers AR.

CHARACTERISTIQUES - Electriques

Barcherie

12 volts - 40 AH - Classe 200

12 volts 48 AH - Classe 240

#

Chase 12 Volts -40 A.

Phase - 12 Volts - 50 A.

Fubles

lesontsuitsousle tableau deborda gauche de la colonne de direction.

Fusibles de 10 Ampères et 2 fusibles de 16 Ampères pour le lève-vitre électrique.

Couleur des fils et des embouts sur boite à fusibles

Avant fusibles	Après fusibles	Circuits protégés
Fil rouge Embout rouge	Fil rouge Embout noir	Clignotants AV et AR Allume-cigares Montre
Fil vert Embout rouge	Fil vert Embout noir	Lecteur de cartes Lanterne AV et AR Eclaireur de plaque minéalogique AR
Fil gris Embout rouge	Fil gris Embout gris	Lave-glace Essuie-glace Climatiseur Feux stop Eclairage du tableau de bord
Fil rouge Embout rouge	Fil rouge Embout vert	Moteur lève-glace électrique gauche
Fil rouge Embout rouge	Fil rouge Embout vert	Moteur lève-glace électrique droit

CHARACTERISTIQUES - Electriques

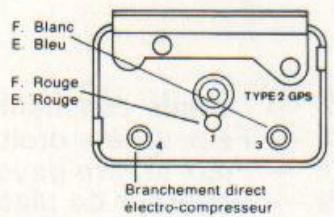

Supplementary des organes :

Moto-ventilateur
Relais d'avertisseur electropneumatique
Longue portee drot
Longue portee gauche
Feux avant droit
— Feux avant gauche
Bloc optique droit
5 - Bloc optique gauche
Belais feuix de croissement
Relais feu des route et longue portee
Batterie
Electro-vanne
- Regulateur
Pompe de lave-glace
Emetteur de chute de pression de frein
- Contact de feuillage droit
- Contact de feuillage gauche
Montre électrique ( « S » et « Courrêges »)
- -Climatiseur
Lecteur dcartes (S)
Interrupteur lève-vitre droit (« S »)
Interrupteur lève-vitre gauche (« S »)
Moteur lve-vitre droit (« S »)
Moteur I've-vitre gauche (« S »)
Plafonnier
Bobine
Relais de lunette chauffante
Alternate
Démarreur
Emetteur de pression d'huile
E - Emetteur de température d'eau
- Contacteur de feuix de recul

27 — Lunette chauffante
28 — Feux arrêté droit
28'—Feux arrêté gauche
29 - Eclaireur de plaque de police droit
29'—Eclaireur de plaque de police gauche
30 - Eclaireur de coffre à bagages
31 Contact d'éclaireur de coffre à bagages
32 - Emetteur de jauge à essence
33Commandedeclimatiseur
34 Eclairage de cendrier
35 - Auto-radio
36 Allume-cigares
37 Contact antivol
38 — Combinateur d'éclairage
39 — Contrôle de lampe tímoin de chute de pression de frein
40 - Interrupteur de lunette chauffante
41 - Interrupteur deieux arriere de brouillard
42 - Interrupteur de warning
43 - Interrupteur d'essuie-glace
44 - Interrupteur de longue portee
45 Boite a fusibles
46 Combiné
47 — Rheiostat d'éclairage du combiné
48 - Interrupteur d'éclairage général
49-Pedale de commande du lave-glace
50 — Centrale clignotante
51 Contacteur de stop
52 - Moteur d'essuie-glace
53 — Thermo-contact
54 — Porte diodes d'electro-vanne

1 Moto-ventilatour

2 Relais averlisseur electropneumatique

3 Longue portee drot
3' Longue portée gauche

4 Feux avant droit

4' Feux avant gauche

5 Bloc optique droit

5' Bloc optique gauche

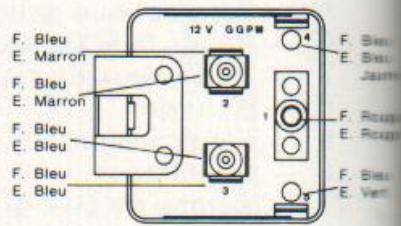

6 Relais faux de croisement

7 Relais faux de route et longue portée

9 Electro-vanne

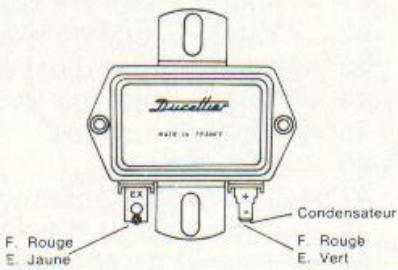

10 Regulateur

11 Pompe de lave-glace

12 Emetteur de chute de pression de frein

13 Contact de feuillage droit
13' Contact de feuillage gauche

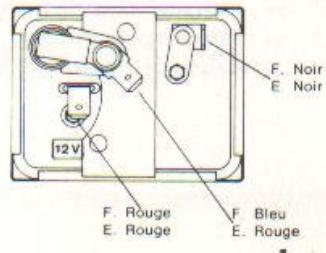

14 Monre

15 Climatiseur

16 Lecteur de cartes

18-18' Moteurs lève vitre F. Rouge Repère rouge F. Rouge Repère noir F. Rouge E. Noir F. Rouge E. Blanc	19 Platonnier	20 Bobine
22 Alternateur F. Rouge E. Jaune F. Rouge E. Rouge F. Rouge E. Rouge F. Rouge E. Rouge	23 Démarreur F. Rouge E. Rouge F. Rouge E. Vert F. Rouge E. Rouge	23 Démarreur F. Rouge E. Rouge F. Rouge E. Noir
25 Émetteur de température d'eau F. Jaune E. Rouge F. Rouge E. Rouge	26 Contact de feu de recul	28 Feux arrêté droit
29 Eclaireur de plaque de police droit F. Rouge E. Rouge F. Rouge E. Rouge	29' Eclaireur de plaque de police gauche F. Rouge E. Rouge	30 Eclaireur de coffre F. Rouge E. Noir E. Noir

31 Contact d'éclairer de cofre

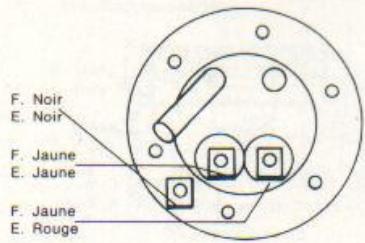

32 Emetteur jauge a essence

33Commande climatiseur

34 Eclairage cendrier

36 Allume-cigares

37 Contact anti-vol

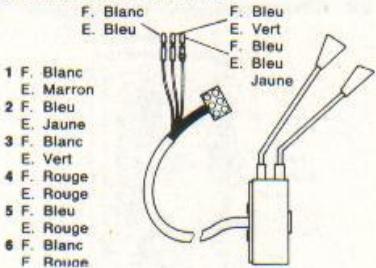

38 Combinateur éclairage

39 Contrôle lampe temoin de chute de pression de frein

40 Interrupteur de lunette chauffante

41 Interrupteur feux arriré de brouillard

42 Interrupteur Warning

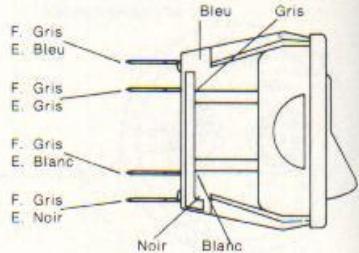

43 Interrupteur d'essuie-glace

44 Interrupteur longue portee

45 Boite à fusibles
46 Combiné

1F Blev
2F.Bleu
3 F. Gris
4 F Jaune
5F Marron 6F
67 Blue 15 Blue
F.Grip
9 F. Jaune
10 F. Jaune
11 F Jaune
12 F Blanc

16 F Noir
17F Noir
18 F. Vert

47 Rheostat d'éclairage du combiné

49 Pédale commande de lave-glace F. Gris E. Jaune F. Gris E. Noir F. Gris E. Bleu	50 Centrale clignotante F. Rouge E. Noir F. Blanc E. Marron F. Blanc E. Blanc	51 Contact de stop F. Gris E. Gris F. Gris E. Gris
53 Thermo-contact F. Vert E. Blanc F. Gris E. Rouge	54 Porte-diodes d'electro-vanne F. Bleu E. Jaune F. Rouge E. Noir E. Rouge	Note: F: Fil E: Embout

CHARACTERISTIQUES - Electriques

Tableau des lampes

Emplacement	Fonction	Type	Caracteristique
Feux AR	Lanterne - Stop	Ballon lisse double filament	12 V - 5 W21 W
	Feu de recul	Poiette	12 V - 21 W
	Clignotant	Poiette	12 V - 21 W
Feux AR	Anti-brouillard	Poiette	12 V - 21 W
Sur pare-chocs AR	Eclairage de la plaque minéralogique	Ballon lisse	12 V - 5 W
Dans la calandre	Lanterne AV	Poiette à double filament	12 V - 5/21 W
	Clignotants AV
Dans la calandre	Projecteur longue portée	Iode H3	12 V - 55 W
AV du capot fixe	Projecteur ville route	Iode H4	12 V - 60/55 W
Entre les pare-soleil	Plafonnier	Navette striée	12 V - 7 W
Sur le côte de console	Lecteur de cartes	Navette striée	12 V - 5 W
Sous allume-cigares	Eclairage	Tube	12 V - 2 W
Intégré à la montre	Eclaireur Montre		12 V - 2 W
Dans tableau de bord	Eclairage du tableau et des voyants	Wedge base	12 V - 1 W
Sur support dendrier	Eclairage dendrier	Wedge base	12 V - 1,2 W
Dans coffre AR	Eclairage coffre	Navette striée	12 V - 7 W
Sur pare-chocs AR	Eclaireur de plaque	Wedge base	12 V - 4 W

EQUIPEMENTS COMPLEMENTAIES

Pour compléter l'équipment de la voiture et en assurer l'entretien les concesonnaires Chrysler-France détiennent une gamme compte d'accessoires d'équipmentes et de produits sélectionnés par Matra.

radio et antennae

ecteur anti-brouillard

Iages de caravanes et de remorques

Chinesneige

Antigel -antigivre

Ptege-chromes

Dertrant de radiateur

Lrant aux silicones

Produits d'entretien et de lustrage pour carrosserie.

Cette notice présente le modele le plus complet de la gamme, il se peut donc que certains équipements ne figurent pas sur votre vehicule.

TRA et CHRYSLER-FRANCE

se réservent le droit de modifier sans préavis

les caractéristiques de leurs vehicules.

En conséquence, il peut se faire

que les specifications de cette notice

ne correspondant pas au modele livre.

DEMANDE DE CLES :

BON CONSEIL...

La prise en main de votre voiture, replisssez très
en lettres majuscules la presente fiche.
de du vehicule
dans la série du type

NUMERO DES CLES

Syoupsperdezvosclés,ilvous suffiradenvoyer
e fichea:

Pour la France :

CHRYSLER-FRANCE

Magasin central

Peces detachées

5 rue J.-P. Timbaud

78307 POISSY

vous receivez en retard un exemplaire des clés de vues.

EXPEDIER A:

ATTENTION: Vérifiez bien votre adresse; cel-le-ci a peut-être changé depuis la prise en main de votre vehicule.

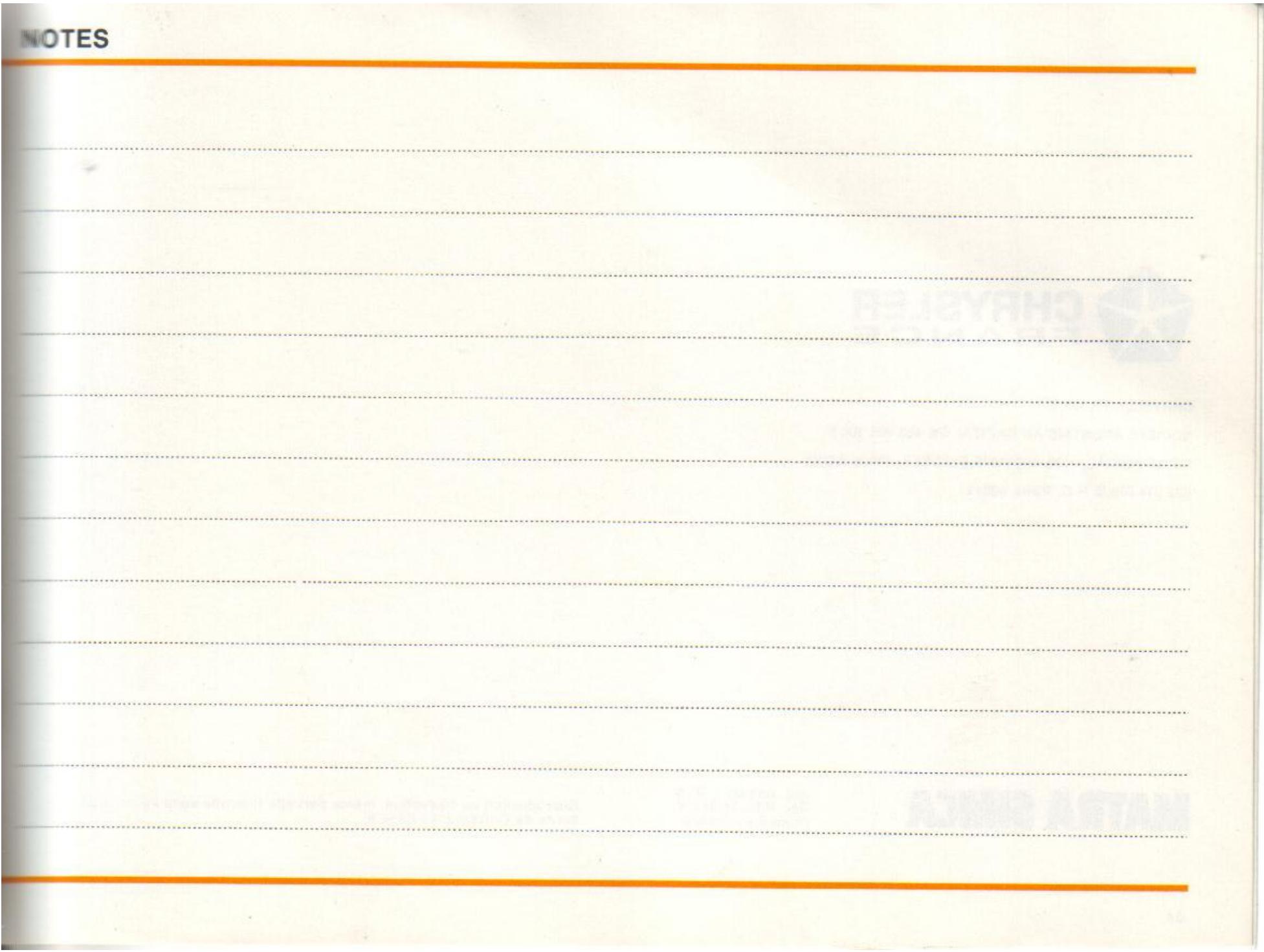

NOTES

NOTES

CHRYSLER

FRANCE

CHRYSLER FRANCE

SOCIÉTÉ ANONYME AU CAPITAL DE 468 803 200 F

SIEGE SOCIAL : 136, CHAMPS-ELYSEES, 75008 PARIS

662 014 075 B R.C. Paris 00011

MATRA SIMCA

Réf. édition : B. 8

Ref.P.D.21.241 Y

Printed in France

Reproduction ou traduction, même partielle interdite sans l'autorisation écrite de CHRYSLER-FRANCE

MATRA SIMCA

CHRYSLER

FRANCE
