ELXD BENNE - Véhicule utilitaire électrique MATRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Quadricycle lourd électrique (L7e) avec benne basculante
Marque	MATRA
Modèle	ELXD BENNE
Dimensions (L x l x h)	3660 x 1374 x 1892 mm
Empattement	2898 mm
Poids à vide	811 kg
Charge utile maximale dans la benne	550 kg
PTAC (poids total autorisé en charge)	1361 kg
Alimentation batterie	Plomb-gel 72 V (9 éléments de 8 V), 90,5 Ah (C1), énergie 6,5 kWh
Chargeur embarqué	220 V, 16 A
Moteur électrique	General Electric 72 V, puissance maxi 5,2 kW (crête 9 kW), couple 76 Nm
Vitesse maximale	40 km/h (vitesse réduite 24 km/h)
Autonomie à 40 km/h	75 km (variable selon usage)
Pente maxi en charge	20 %
Freinage	Double circuit hydraulique, disques avant 235 mm, tambours arrière 260 mm, rattrapage automatique d'usure, frein de stationnement mécanique
Suspensions	Avant double triangle, arrière multi-bras, ressorts hélicoïdaux
Direction	À crémaillère
Pneumatiques	185/70 R13, profil M+S
Benne	Benne en acier, angle de levée maxi 45°, ridelle arrière rabattable, vérin hydraulique simple effet, béquille de sécurité
Équipements de série	Pare-brise sécurité teinté, ordinateur de bord, rétroviseurs, feux de route, essuie-glaces, avertisseur sonore, buzzer de marche AR, clé de contact, sélecteur grande/petite vitesse, clignotants, indicateur de décharge batterie, deux coffres sous plateau, porte-outils, porte-échelle, bandes réfléchissantes
Entretien et nettoyage	Vérifier régulièrement l'usure des garnitures de frein (rattrapage automatique), contrôler la pression des pneus, nettoyer la carrosserie avec un chiffon doux et de l'eau savonneuse, suivre les recommandations pour la batterie plomb-gel
Sécurité	Freinage double circuit, frein de stationnement, béquille de sécurité benne, bandes réfléchissantes, pare-brise sécurité, avertisseur sonore, indicateur de décharge batterie avec mode sécurité
Pièces détachées et réparabilité	Contacter le réseau MATRA ou un revendeur agréé pour les pièces détachées d'origine. Les organes principaux (moteur, batterie, chargeur) sont accessibles par un professionnel.
Informations générales	Catégorie L7e, permis A, A1, B1 ou B requis, age minimum 16 ans, 2 places, couleur au choix parmi 6 teintes

FOIRE AUX QUESTIONS - ELXD BENNE MATRA

Quelle est l'autonomie réelle du MATRA ELXD BENNE ?

L'autonomie annoncée est de 75 km à 40 km/h. Elle peut varier de plus de 25% en vitesse réduite (24 km/h) ou diminuer de moins de 25% en usage intensif, selon la charge et le relief.

Quel type de permis est nécessaire pour conduire ce véhicule ?

Le MATRA ELXD BENNE est un quadricycle lourd (catégorie L7e). Il peut être conduit avec les permis A, A1, B1 ou B. L'âge minimum est de 16 ans.

Comment recharger la batterie ?

La batterie plomb-gel se recharge via le chargeur embarqué sur secteur 220 V / 16 A. Branchez le câble sur une prise standard. Le temps de charge n'est pas précisé, mais il est généralement de 6 à 10 heures pour une charge complète.

Quelle est la charge utile maximale dans la benne ?

La charge utile maximale dans la benne est de 550 kg. Le poids total autorisé en charge (PTAC) est de 1361 kg, incluant le véhicule, les passagers et la charge.

Le véhicule dispose-t-il d'un mode de sécurité pour la batterie ?

Oui, un indicateur de décharge batterie avec mode sécurité à 90% de décharge est présent. Il protège la batterie contre une décharge excessive.

Comment entretenir les freins ?

Les freins sont à double circuit hydraulique avec rattrapage automatique d'usure des garnitures. Vérifiez périodiquement l'usure des disques et tambours, et confiez l'entretien à un professionnel si nécessaire.

Quels sont les équipements de série ?

Le véhicule est livré avec : pare-brise teinté, ordinateur de bord, rétroviseurs intérieur et extérieurs, feux de route, essuie-glaces, avertisseur sonore, buzzer de marche arrière, clé de contact avec sélecteur AV/AR, ainsi que deux coffres de rangement sous le plateau, un porte-outils et un porte-échelle.

Peut-on basculer la benne hydrauliquement ?

Oui, la benne est équipée d'un vérin hydraulique simple effet permettant de la lever jusqu'à 45°. Une béquille de sécurité est incluse pour maintenir la benne en position levée.

Quelles sont les dimensions du plateau de chargement ?

Le plateau mesure 1600 mm de longueur, 1200 mm de largeur, avec une surface de 1,92 m². La hauteur des ridelles est de 800 mm à l'avant et 300 mm à l'arrière. La hauteur du seuil de chargement est de 880 mm.

Où trouver des pièces détachées ou faire réparer le véhicule ?

Contactez le réseau officiel MATRA ou un revendeur agréé. Les pièces d'origine (moteur, batterie, chargeur, carrosserie) sont disponibles. Pour les réparations complexes, adressez-vous à un atelier spécialisé dans les véhicules électriques.

MODE D'EMPLOI ELXD BENNE MATRA

100% électrique - Jusqu'à 75 km d'autonomie - Benne en acier - 550 kg de charge utile

CHARACTERISTIQUES TECHNIQUES

Mateur électrique	General Electric - 72V
Emplacement	À l'avant - Traction
Puisance maxi	5,2 kW - 9kW en créte
Couple moteur	76 Nm
Alimentation	Courant continu
Batterie de traction	Pb Gel - 9 éléments de 8V - 90,5 Ah @ C1
Energie embarquée	6516 Wh @ C1
Chargeur embarqué	Alim. 220V - 16A
Transmission	Directe avec différentiel
Chàssis	Aluminium
Carrosserie	Sandwich ABS recyclé / PMMA et SB
Direction	À crémaillère
Freinage	Double circuit, rattrapage automatique d'usure de garnitures Disques avant 235 mm, tambours arrêté 260 mm Frein de stationnement à commande mécanique
Suspensions	Suspension avant à double triangle, ressorts hélicoïdaux Suspension arrêté multi-bras, ressorts hélicoïdaux
Pneumatiques	185/70R13 Profil M+S

PERFORMANCES

	Génér
Vitesse réduite	24 km/h
Vitesse maximale	40 km/h
Autonomie à 40 km/h*	75 km
Ramppe maxi en charge	20%

• En fonction de l'utilisation, l'autonomie peut varier de plus de 25% (en vitesse réduite) ou moins de 25% (usage intensif)

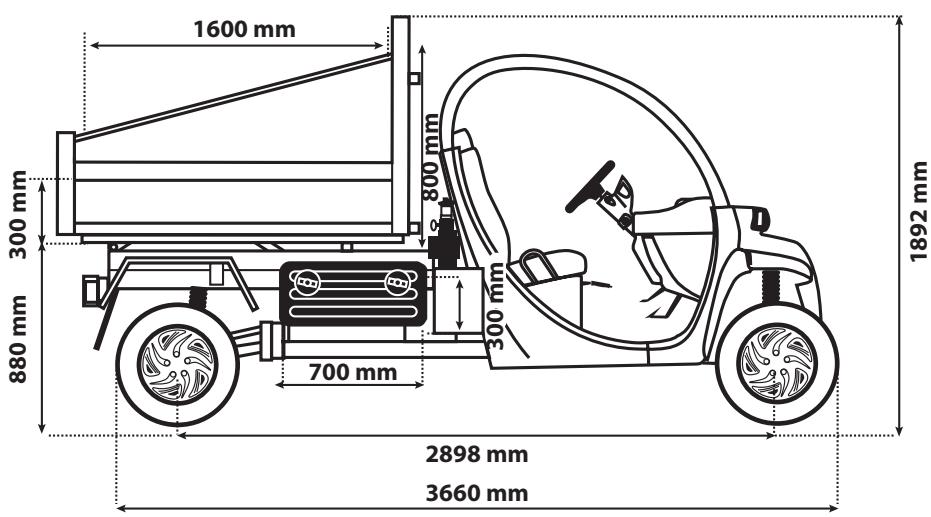

DIMENSIONS (mm)*	eLXD
Empattement	2898
Longueur hors tout	3660
Largeur sans rétroviseur	1374
Hauteur hors tout	1892
Hauteur du seuil de chargement	880
Hauteur des ridelles	avant: 800 arrière: 300
Longueur interieure du plateau	1600
Largeur interieure du plateau	1200
Surface de chargement (m²)	1,92
Angle de levée maxi de la benne	45°
Hauteur hors tout avec la benne levée	2600
Coffres de rangement sous plateau	2
Dimensions extérieures des coffres	700 x 300 x 300
Garde au sol	210
Voie avant	1340
Voie arrière	1340
Porte à faux avant	197
Porte à faux arrière	565
Rayon de braquage	5300
*Véhicule à vide + ou -20 mm

POIDS (kg)	eLXD
Catégorie quadricycles	Quadricycle lourd (L7e)
Permis	A, A1, B1 ou B
Age minimum	16 ans
Nombre de places	2
Poids à vide avec batteries	811
Charge utile maximale dans la belle	550
Poids total autorisé en charge	1361
Charge maxi. admissible
sur l'essieu avant	626
sur l'essieu arrière	826

Équipements de série

• Ridelle arrière rabattable à
• Vérin hydraulique simple effet
• Parachute, béquille de sécurité
• Deux coffres de rangement sous le plateau
• Poignées de maintien
• Protections marche-pied
• Rétroviseur intérieur
• Rétroviseurs gauche et droit
• Prise 12V
• Porte-outl
• Porte-echelle
• Bandes réfléchissantes de classe 1
• Avertisseur sonore
• Buzzer de marche AR
• Pare-brise sécurité teinté
• Ordinateur de bord
• Clé de contact Marche AV/AR
• Sélecteur grande et petite vitesse
• Clignotants
• Feux de route et essuie-glaces
• Indicateur de décharge batterie avec mode sécurité à 90% de décharge

Options

• Système de désembuage

Accessoires

• Vitre arrière rigide Radio stéréo Alpine
• Portes souples
• Portes semi-rigides
• Portes rigides avec vitres coulissantes Bavettes avant
• Bâché de protection de cabine

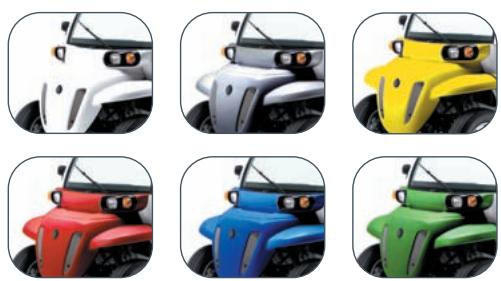

Existe en 6 coloris

1 B Avenue Jean d'Alembert

BP4 - 78 996 Elancourt Cedex France

www.gemcar.fr
