HA501 - Amplificateur casque TEAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur casque
Caractéristiques techniques principales	Amplification analogique, supporte des casques jusqu'à 600 ohms
Alimentation électrique	Adaptateur secteur inclus, tension d'entrée 100-240V
Dimensions approximatives	215 mm x 150 mm x 60 mm
Poids	1,2 kg
Compatibilités	Compatible avec la plupart des casques audio
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Sortie audio : 1V RMS
Puissance	Jusqu'à 1W par canal
Fonctions principales	Contrôle de volume, entrée USB, entrée analogique
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles sur demande
Informations générales utiles	Idéal pour les audiophiles, garantit une qualité sonore élevée

FOIRE AUX QUESTIONS - HA501 TEAC

Comment puis-je connecter mon TEAC HA501 à mon ordinateur ?

Pour connecter le TEAC HA501 à votre ordinateur, utilisez un câble USB. Branchez une extrémité dans le port USB de votre ordinateur et l'autre extrémité dans le port USB du TEAC HA501.

Le son est faible, que faire ?

Vérifiez le volume de votre TEAC HA501 ainsi que celui de votre source audio. Assurez-vous également que vos écouteurs ou haut-parleurs sont correctement branchés et fonctionnels.

Comment mettre à jour le firmware du TEAC HA501 ?

Visitez le site officiel de TEAC pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via USB.

Que faire si le TEAC HA501 ne s'allume pas ?

Vérifiez que l'appareil est bien chargé ou branché sur une source d'alimentation. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant puis en le rebranchant.

Le TEAC HA501 ne reconnaît pas mes fichiers audio, que faire ?

Assurez-vous que vos fichiers audio sont dans un format compatible avec le TEAC HA501, comme WAV ou FLAC. Essayez également de les transférer à nouveau sur l'appareil.

Comment régler les paramètres d'égaliseur sur le TEAC HA501 ?

Utilisez le bouton de navigation pour accéder au menu des paramètres. Sélectionnez 'Égaliseur' et ajustez les paramètres selon vos préférences.

Puis-je utiliser le TEAC HA501 avec mon smartphone ?

Oui, vous pouvez connecter le TEAC HA501 à votre smartphone via un câble audio ou un adaptateur USB, selon le type de connexion de votre appareil.

Quelle est la durée de vie de la batterie du TEAC HA501 ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, vous pouvez vous attendre à environ 10 heures d'écoute continue sur une charge complète.

Comment puis-je nettoyer mon TEAC HA501 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Où puis-je trouver des accessoires pour le TEAC HA501 ?

Les accessoires pour le TEAC HA501 peuvent être trouvés sur le site officiel de TEAC ou chez des détaillants spécialisés en audio.

MODE D'EMPLOI HA501 TEAC

• Les spécifications et l'apparence sont susceptibles d'être modifiées sans préavis.
• Les poids et dimensions sont approximatifs.
• Les illustrations de ce manuel d'utilisation peuvent différer légèrement des modèles de production.
• N'exposez pas cet appare
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment atteindre facilement la fiche du cordon d'alimentation.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
• Les produits de Classe I sont équipés d'un cordon d'alimentation ayant une fiche de terre. Le cordon de ces produits doit être branché dans une prise de terre.
• Si le produit utilise des batteries (y compris un pack d'accus ou des piles), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits utilisant des batteries au lithium remplaçables : il existe un danger d'explosion en cas de remplacement par un type de batterie incorrect. Remplacez-les uniquement par des modèles identiques ou équivalents.
• Des précautions doivent être prises pour l'emploi d'écouteurs ou d'un casque avec le produit, car une pression acoustique (volume) excessive dans les écouteurs ou dans le casque peut provoquer une perte d'audition.

Mise au rebut des équipements électriques et électroniques

(a) Tout équipement électrique et électronique doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctemen , vous contribuerez à la sauvegarde de précieuses ressources et à la prévention d'effets potentiellement négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que l'équipement électrique et électronique doit être collecté et traité séparément des déchets ménagers. (e) Des systèmes de reprise et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des déchets d'équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des batteries et/ou accumulateurs

(a) Les batteries et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctemen hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrec hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine car ils contiennent des substances dangereuses. (d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les batteries et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une batterie ou un accumulateur contient plus que les valeurs spécifiées de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) telles que définies dans la directive sur les batteries (2006/66/CE), alors les symboles chimiques de ces éléments seront indiqués sous le symbole DEEE.

Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des batteries et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.

Sommaire

Nous vous remercions d'avoir choisi TEAC. Lisez ce mode d'emploi avec attention pour tirer le meilleur parti des performances de cette unité.

Éléments fournis Avant l'utilisation Entretien Nomenclature et fonctions des parties Branchement de l'équipement Branchement d'un casque Fonctionnement de base Coupure automatique du son Guide de dépannage Caractéristiques techniques

Éléments fournis

Vérifiez que l'emballage contient bien tous les éléments représentés ci-dessous.

Veuillez contacter le magasin dans lequel vous avez acheté cet appareil si l'un de ces éléments manque ou a été endommagé durant le transport.

Mode d'emploi (ce document) × 1

• Conservez ce mode d'emploi dans un endroit sûr pour référence ultérieure.

Précautions de placement

• Ne posez rien sur l'appareil.
• Évitez d'exposer l'unité directement au soleil et de la placer près d'une quelconque source de chaleur telle qu'un radiateur, une bouche de chauffage, une cheminée ou un amplificateur. Évitez aussi les endroits sujets aux vibrations ou exposés à une poussière excessive, au froid et à l'humidité.
• Placez l'unité sur une surface stable près du système audio que vous allez utiliser avec elle.
• Ne déplacez pas l'unité durant l'utilisation.
• La tension d'alimentation de l'unité doit correspondre à la tension imprimée sur son panneau arrière. Si vous avez des doutes à ce sujet, consultez un électricien.
• Il est possible que l'unité chauffe durant l'utilisation, laissez donc toujours un espace suffisant autour d'elle pour sa ventilation. Quand vous posez cette unité, positionnez-la pour qu'elle soit au moins à 3 cm des murs et autres appareils afin de permettre une bonne dissipation thermique. Si vous l'installez dans un rack, laissez au moins 5 cm de libre au-dessus de l'unité et 10 cm derrière elle.
• N'ouvrez pas le boîtier de l'unité car cela peut endommager le circuit ou causer un choc électrique. Si un objet étranger pénètre dans l'unité, consultez votre revendeur ou le service après-vente TEAC.
• Quand vous débranchez le cordon d'alimentation de la prise secteur, tirez toujours sur la prise, jamais sur le cordon.
• En fonction des ondes électromagnétiques de télédiffusion, des parasites peuvent apparaître sur les écrans de télévision quand cette unité est sous tension. Ce n'est pas un mauvais fonctionnement de cette unité ou du téléviseur. Si cela se produit, éteignez cette unité.

Précautions d'emploi

L'écoute prolongée à fort volume peut entraîner des dommages auditifs. Pour protéger votre audition, veillez à ne pas régler le volume trop haut quand vous écoutez longtemps au casque.

Entretien

Si la surface de l'unité est sale, essuyez-la avec un chiffon sec et doux. Si la surface de l'unité est très sale, humidifiez légèrement un chiffon doux avec un détergent neutre dilué et essorez-le bien pour éliminer tout liquide excessif avant de vous en servir pour nettoyer l'unité.

Pour votre sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

• Ne vaporisez jamais de liquide directement sur l'unité.
• N'utilisez pas de diluant ni d'alcool car ils peuvent endommager la surface de l'unité.
• Évitez un contact prolongé de l'unité avec des matériaux caoutchouteux ou plastiques car ceux-ci peuvent endommager le boîtier.

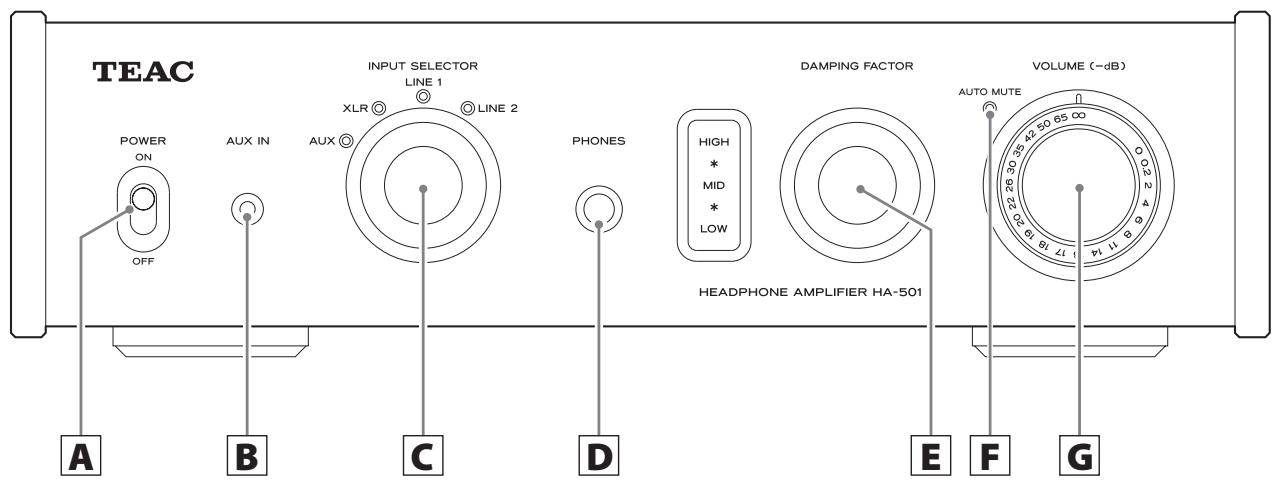

Sert à mettre sous tension et hors tension.

Prise d'entrée audio analogique auxiliaire (AUX IN)

C'est une p ique deux canaux.

Utilisez une fiche mini-jack 3,5 mm stéréo pour y brancher, par exemple, la sortie audio d'un lecteur de musique portable.

Utilisez des câbles du commerce pour faire les connexions.

C. Bouton INPUT SELECTOR

Sert à sélectionner la source d'entrée. Le voyant de la source d'entrée sélectionnée s'allume.

Branchez ici un casque à fiche jack 6,35 mm stéréo standard (voir page 20).

Bouton Damping Factor

Ce réglage change la qualité audio en fonction du casque que vous utilisez, de la musique que vous écoutez et d'autres facteurs. Réglez-le à votre goût (voir page 20).

• Faites attention, car changer le facteur d'amortissement (Damping Factor) peut entraîner un fort accroissement du volume.

F Voyant AUTO MUTE

S'allu (voir page 22).

• Mê , l'audio reste produit par les sorties LINE OUT.

G. Bouton VOLUME

Sert à régler le volume. Tournez-le vers la droite pour augmenter le volume et vers la gauche pour le diminuer.

• Ramener le volume au minimum (-∞ dB) met fin à la coupure automatique du son (voir page 22).

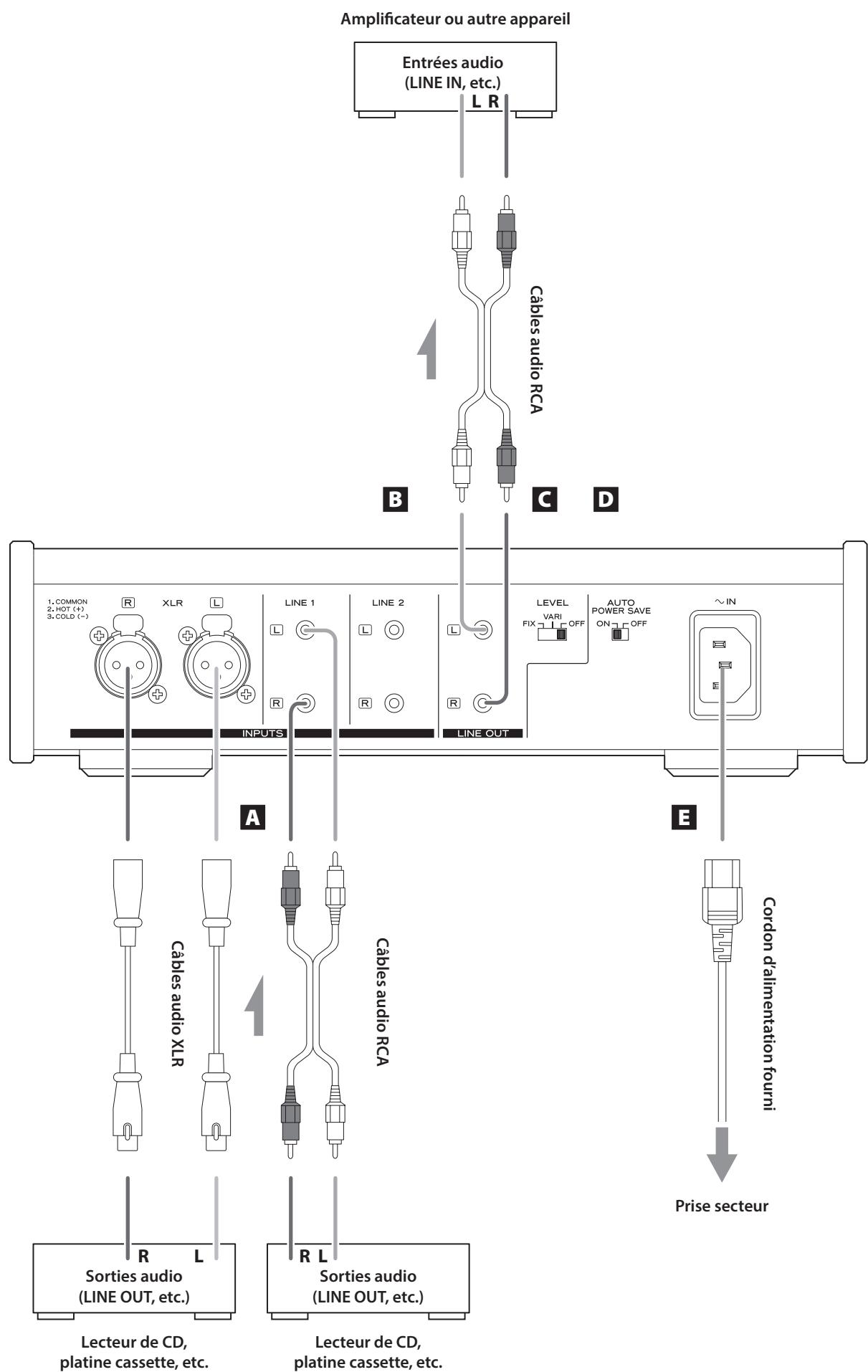

Prises d'entrée audio analogique (INPUTS)

Ce sont les paires d'entrées audio analogiques pour deux canaux. Branchez-y des platines cassette, lecteurs de CD et autres appareils produisant de l'audio. Reliez les connecteurs L de cette unité aux connecteurs L des appareils de sortie audio. Reliez les connecteurs R de cette unité aux connecteurs R des appareils de sortie audio.

• Les connecteurs XLR de cette unité ont le « point chaud » sur la broche 2.

Utilisez des câbles du commerce pour faire les connexions.

XLR : câble XLR symétrique

Câble audio RCA

câble audio RCA

Règle le niveau de la sortie audio par les connecteurs de sortie audio analogique (LINE OUT).

FIX : donne le même niveau en sortie qu'en entrée.

VARI : niveau de sortie dépendant du réglage du bouton VOLUME.

OFF : pas de sortie.

Prises de sortie audio analogique (LINE OUT)

Ce sont les p iques pour deux canaux. Reliez-les à un amplificateur ou à un autre appareil à entrées audio.

Utilisez des câbles du commerce pour faire les connexions.

D Commutateur AUTO POWER SAVE

Sert à mettre en ou hors servic . Sur ON, sans entrée audio durant 30 à 45 minutes, l'alimentation se coupe automatiquement (dans ce cas, l'interrupteur d'alimentation POWER reste en position ON).

• Après désactivation d , basculez l'interrupteur d'alimentation POWER sur OFF puis de nouveau sur ON pour rétablir l'alimentation.

Prise d'entrée secteur (~ IN)

Branchez ici Après avoir terminé tous les autres branchements, insérez la fiche du cordon d'alimentation dans une prise secteur. Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

N'utilisez que L'emploi d'un autre cordon peut entraîner un incendie ou un choc électrique.

Ne mettez sous tension qu'une fois toutes les connexions effectuées.

• Lisez attentivement les modes d'emploi des appareils que vous branchez et suivez leurs instructions quand vous faites les branchements.
• Ne regroupez pas les câbles de connexion avec les cordons d'alimentation. Cela pourrait entraîner des bruits.
• Branchez à fond toutes les fiches.

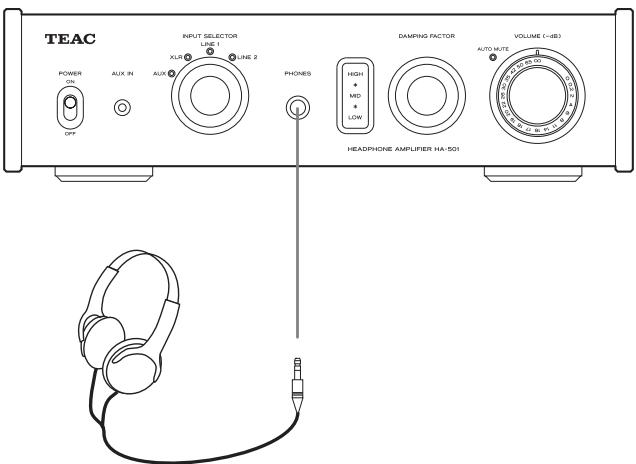

1 Abaissez le bouton VOLUME jusqu'à sa valeur minimale (-∞ dB).

2 Mettez sous tension. 3 Insérez la fiche du casque (jack 6,35 mm stéréo standard) dans la prise PHONES. 4 Montez progressivement le bouton VOLUME. Ne le branchez/débranchez pas et n'allumez/n'éteignez pas l'unité quand vous le portez. De forts bruits soudains pourraient être produits, risquant d'endommager votre audition.

Réduisez toujours le volume au minimum avant de mettre le casque.

Emploi du bouton damping factor

L'impédance est différente d'un modèle de casque à l'autre.

Pour vous permettre de bénéficier d'une qualité audio optimale avec divers casques, cette unité possède un bouton de facteur d'amortissement (DAMPING FACTOR).

Réglez-le à votre goût en fonction du casque et de la musique.

• Sur une valeur ÉLEVÉE, le son sera plus nerveux et plus percutant. Sur une valeur BASSE, le son sera plus calme et plus doux.
• Avec cette unité, utilisez un casque ayant une impédance comprise entre 16 Ω et 600 Ω.

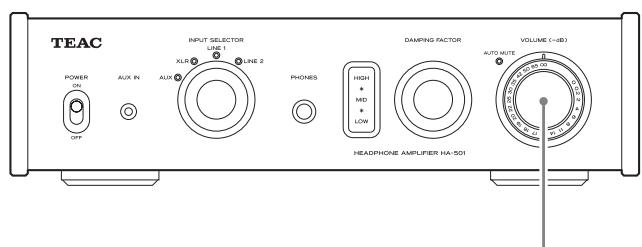

Abaissez le bouton VOLUME jusqu'à sa valeur minimale (-∞ dB).

-∞ dB : volume minimal. 0 dB : volume maximal.

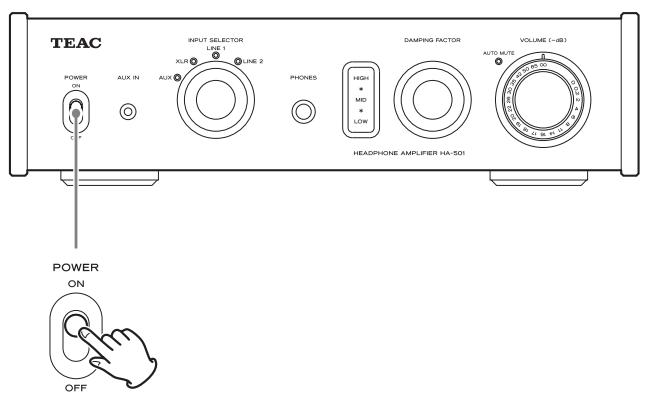

2. Basculez en position ON.

• Après avoir basculé sur ON, la sortie restera coupée environ dix secondes, le temps que les circuits se stabilisent. Le voyant AUTO MUTE s'allumera. L .
• Si vous ramenez le bouton VOLUME à son niveau minimal (-∞ dB) avant de basculer coupure automatique cessera après environ dix secondes et le voyant AUTO MUTE s'éteindra.

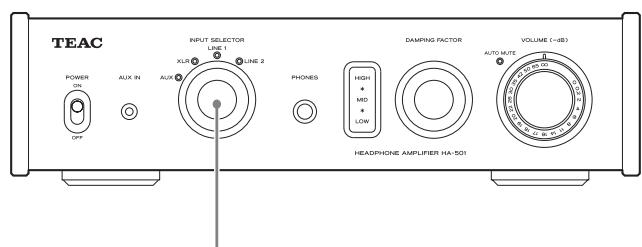

Utilisez le bouton INPUT SELECTEUR pour choisir la source d'entrée.

Le voyant de la source d'entrée sélectionnée s'allume.

4. Faites jouer l'appareil source.

Référez-vous au mode d'emploi de cet appareil.

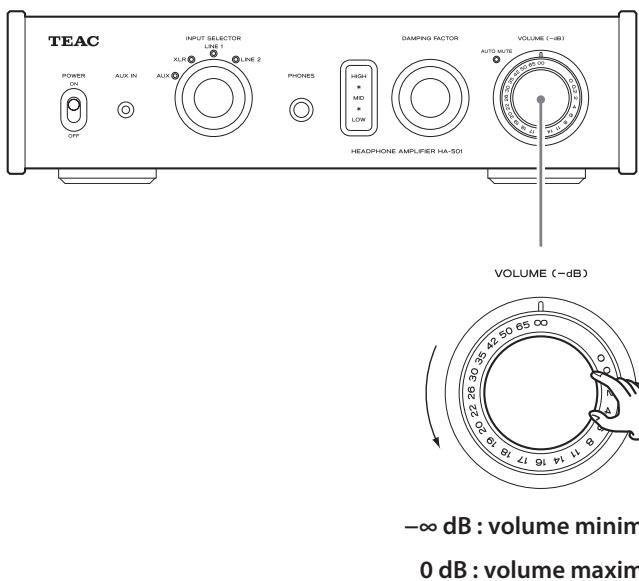

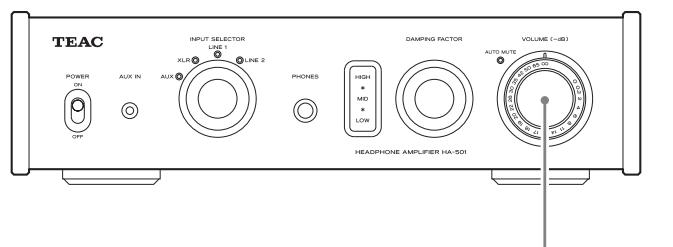

Réglez le volume.

VOLUME (-dB) : -∞ dB pour le volume minimal, 0 dB pour le volume maximal.

Utilisez le bouton VOLUME pour régler un niveau de volume optimal.

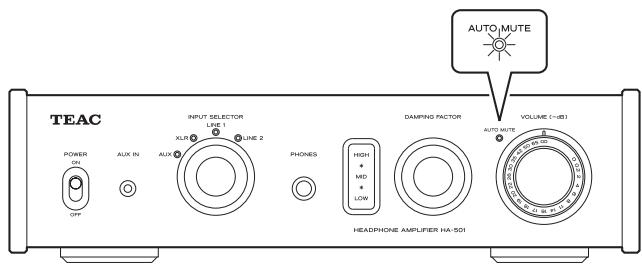

Pour protéger votre audition et votre casque de tout dommage causé par un volume excessif, cette unité dispose d'une fonction de coupure automatique du son. Les actions suivantes amènent l'unité à couper automatiquement le son, quel que soit le réglage du bouton VOLUME. Le voyant AUTO MUTE s'allume quand cette fonction est activée.

• Lorsqu'une fiche de casque est insérée ou extraite de la prise PHONES

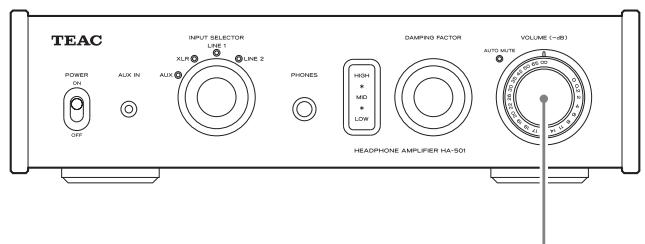

Fin de la coupure automatique du son

Ramenez le bouton VOLUME sur sa valeur minimale (- dB) pour mettre fin à . Le voyant AUTO MUTE s'éteindra.

-∞ dB : volume minimal. 0 dB : volume maximal.

Guide de dépannage

Si vous avez des problèmes avec cette unité, veuillez vérifier les points suivants avant de demander une intervention. Si elle ne fonctionne toujours pas correctement, contactez le revendeur qui vous a vendu l'unité ou le service clientèle TEAC (coordonnées au dos).

L'unité ne s'allume pas.

Vérifiez que le cordon d'alimentation est complètement enfoncé dans la prise secteur. Si la prise a un commutateur, vérifiez que celui-ci est en position ON. Branchez un autre appareil électrique à la prise pour vérifier qu'elle fournit bien du courant. Si la fonction d'économie automatique d'énergie a coupé l'alimentation, basculez l'interrupteur d'alimentation POWER sur OFF puis de nouveau sur ON pour la rétablir (page 19).

Aucun son n'est produit.

Si le voyant AUTO MUTE est allumé, ramenez le bouton VOLUME à sa valeur minimale (-∞ dB), puis montez progressivement le niveau de volume. Réglez le bouton VOLUME. Avec INPUT SELECTOR, sélectionnez l'entrée à laquelle est branchée la source que vous désirez entendre. Revérifiez les branchements aux autres équipements.

Il y a un bruit de ronflement.

Si un câble de liaison est proche d'un cordon d'alimentation, d'un éclairage fluorescent ou d'une cause de parasites similaire, écartez-les autant que possible l'un de l'autre.

Il n'y a pas de son d'un côté du casque.

Vérifiez que la fiche du casque est enfoncée à fond.

Entrées

Connecteurs XLR 1 paire (broche 2 : point chaud) Impédance d'entrée 2 2 Vrms

Prises RCA 2 paires (LINE 1, LINE 2) Impédance d'entrée 1 1 Vrms

AUX Mini-jack 3,5 mm stéréo Impédance d'entrée 13 kΩ Sensibilité d'entrée 0,5 Vrms

Sorties

Casque Jack 6,35 mm stéréo standard. Plage de réglage d'impédance……… 16 - 600 Ω. Sortie maximale efficace……… 1400 mW + 14 135 mW + 135 mW (sous impédance de 600 Ω).

Sortie nominale : 600 mW + 6 ; 34 mW + 34 mW (sous impédance de 600 Ω).

Distorsion harmonique totale : 0,01 % ou moins (20 Hz - 20 kHz, sous impédance de 32 Ω).

Rapport signal/bruit : 110 dB (pondération A, entrée RCA 2 Vrms, 1 kHz). Réponse en fréquence : 10 Hz - 100 kHz ±3 dB.

Prises RCA : 1 paire de niveau ligne. Impédance de sortie : 100 Ω. Niveau standard de tension de sortie : 316 mV.

Généralités

Alimentation électrique : CA 220 - 240 V, 50 Hz

Consommation électrique : 22 W

Dimensions (L × H × P) (hors tout) 290 mm × 81,2 mm × 244 mm

Poids 4,1 kg

Température de fonctionnement : +5 °C à +35 °C.

Hygrométrie de fonctionnement : 5 % à 85 % (sans condensation)

Température de stockage : -20 °C à +55 °C.

Accessoires fournis

Cordon d'alimentation × 1 Mode d'emploi (ce document) × 1 Carte de garantie × 1
