MODE D'EMPLOI TPL-402E TRENDNET

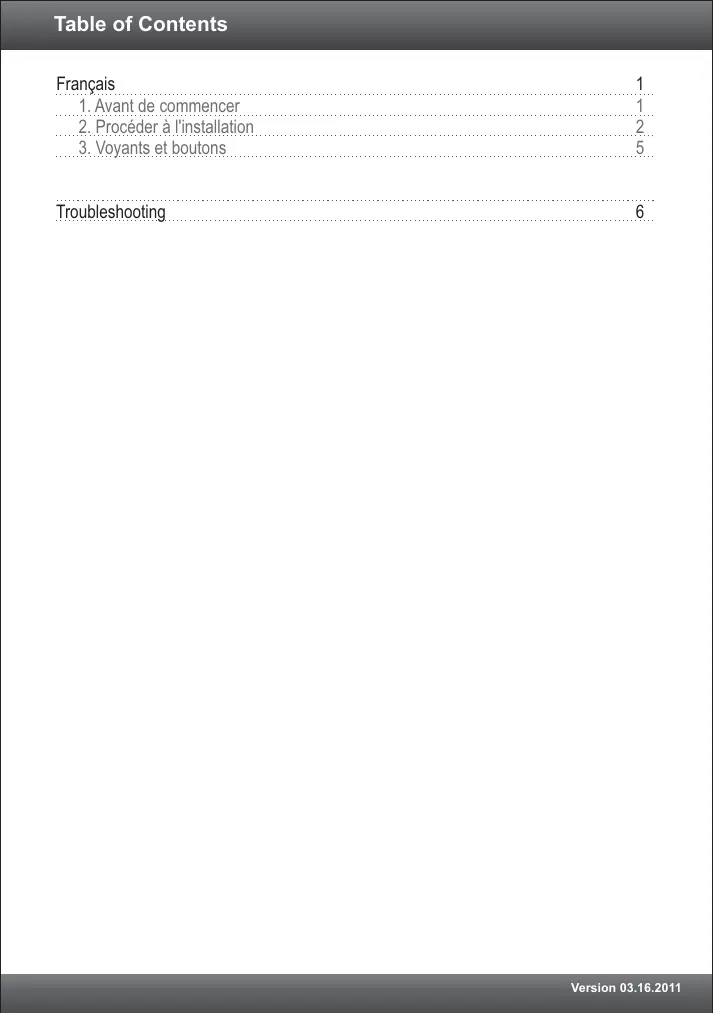

Table of Contents Français

1. Avant de commencer

2. Procéder à l'installation

3. Voyants et boutons

1. Avant de commencer

Contenu de l'emballage

ŸTPL-402E/TPL-402E2K

ŸCD-ROM (guide de l´utilisateur et utilitaire) ŸGuide d'installation rapide en plusieurs langues ŸCâble réseau (1.5m/5ft) Vérification de l'équipement ŸLecteur de CD-ROM ŸUn ordinateur de bureau ou un laptop avec un adaptateur réseau installé ŸRéseau câblé 10/100/1000Mbps lorsque le TPL-402E est utilisé comme pont ŸAdaptateur supplémentaire powerline compatible HomePlug ® AV ou IEEE 1901 (p. ex. TRENDnet TPL-303E, TPL-304E, TPL-310AP, TPL-401E ou autre TPL-402E) (Remarque : Ceci ne vaut que pour le TPL-402E. Le TPL-402E2K comprend déjà 2 TPL-402Es) Exigences logicielles SE supportés Microprocesseur Mémoire Windows 7 (32/64-bit) 1GHz ou supérieur 1GB RAM ou supérieur Windows Vista (32/64-bit) 800MHz ou supérieur 512MB RAM ou supérieur Windows XP (32/64-bit) 300MHz ou supérieur 256MB RAM ou supérieur Remarque: L'utilitaire de configuration vous permettra d'améliorer la sécurité de votre réseau powerline en vous donnant la possibilité de changer le nom par défaut du réseau et de créer votre propre nom de réseau à votre réseau powerline. L'utilitaire peut aussi vous aider à réparer les problèmes de connectivité entre les adaptateurs powerline en vérifiant le nom du réseau. Veuillez consulter le Guide de l'utilisateur sur le CD-ROM du TPL-402E pour découvrir les instructions d'installation et d'utilisation.

2. Procéder à l'installation

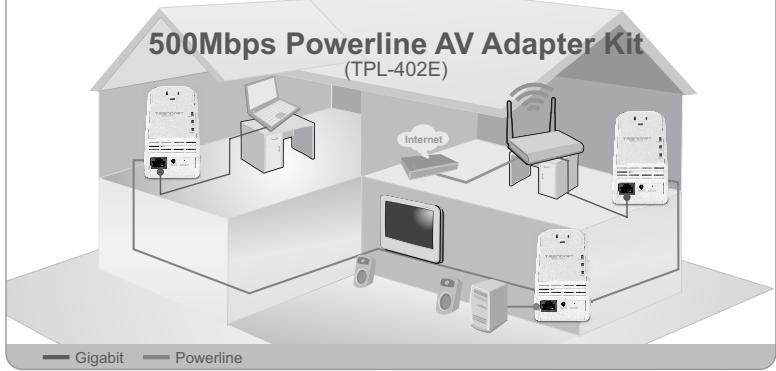

Powerline Networking Solution 500Mbps Powerline AV Adapter Kit (TPL-402E) Internet Gigabit Powerline L'exemple repris sur le schéma montre une configuration typique d'un réseau powerline dans un milieu domestique avec 3 adaptateurs powerline installés dans différentes pièces. La ligne orange représente la connexion powerline établie via le circuit électrique de votre maison et les lignes bleues représentent la connexion Ethernet Cat. 5, 5e et 6 des applications compatibles sur votre réseau, tels un ordinateur, un routeur ou un set top box branché à votre téléviseur. Remarque:

1. NE PAS installer le TPL-402E avant d'en avoir reçu la consigne.

2. NE BRANCHEZ PAS le TPL-402E sur un cordon multiprise ou un régulateur de

3. Eviter de brancher le TPL-402E qui a déjà un autre appareil (p. ex. réfrigérateur,

machine à laver et sèche-linge) branché.

4. Afin que le TPL-402E procède à la liaison, chaque périphérique doit se trouver sur le

même système électrique.

2. Il est DECONSEILLE d'utiliser ce produit sur des réseaux électriques qui utilisent des

coupe-circuits AFCI ou qui sont connectés à des prises GFI protégées, ceci peut provoquer une dégradation des performances ou une perte de connexion.

3. Un maximum de 16 TPL-402E peut être installé en réseau.

4. En supposant que les TPL-402E sont configurés avec les paramètres par défaut, il

vous suffit de brancher tous les adaptateurs TPL-402E à des prises de courant se trouvant sur le même système électrique pour créer un réseau powerline. Aucune autre configuration de l'utilitaire n'est nécessaire.

5. Le nom du réseau doit être le même pour tous les adaptateurs powerline afin d'établir

la connexion. Si le nom du réseau n'est pas le même pour tous les adaptateurs powerline, ces dernier ne pourront PAS s'interconnecter. Le nom du réseau par défaut du TPL-402E est “HomePlugAV”.

Ci-dessous, vous trouverez un exemple montrant comment créer un réseau powerline en utilisant le TPL-402E et un routeur existant pour partager Internet.

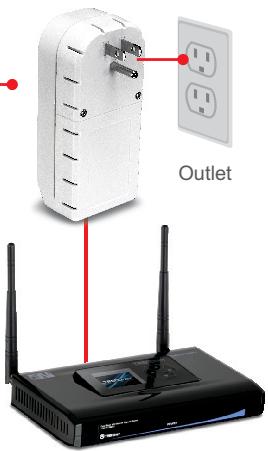

1. Raccordez le TPL-402E à une prise de courant

disponible. Ce TPL-402E doit se trouver à portée du câble réseau du routeur. Outlet

2. Branchez un câble réseau entre le TPL-402E et

un port réseau LAN disponible de votre routeur. (p. ex. TEW-673GR).

3. Branchez un deuxième TPL-402E à une prise

de courant disponible à l’endroit où se trouve votre ordinateur ou votre appareil réseau (p. ex. console de jeu, lecteur Blu-ray, Set box IP, téléviseur réseau, etc.).

4. Connectez un câble réseau entre le port réseau

du TPL-402E et le port réseau de votre ordinateur distant ou de votre périphérique réseau (p. ex. console de jeu, lecteur Blu-ray, Set box IP, téléviseur réseau, etc.). Outlet

5. Vérifiez que les voyants PWR (Power ),

CPL (Powerline) et ETH (Ethernet Link/Act) sont allumés sur les deux adaptateurs TPL-402E. L'installation est maintenant complète Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TPL-402E/TPL-402E2K, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com. Enregistrez votre produit Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur: www.trendnet.com/register Nous vous remercions d’avoir choisi TRENDnet.

3. Voyants et boutons

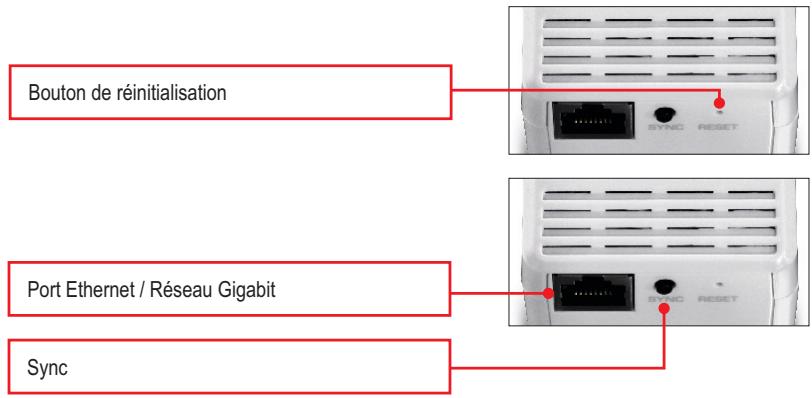

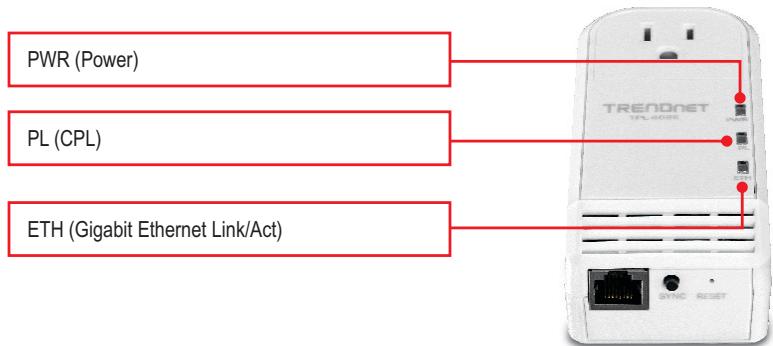

PWR (Power) PL (CPL) ETH (Gigabit Ethernet Link/Act) Le port Ethernet/Réseau Gigabit et le bouton de réinitialisation se trouvent au bas de l’appareil. Bouton de réinitialisation Port Ethernet / Réseau Gigabit Sync Remarque:

1. Veuillez consulter le Guide de l'utilisateur se trouvant sur le CD Guide de l'utilisateur du

TPL-402E pour plus d'informations sur chaque voyant et bouton.

2. Les éléments suivants peuvent influencer la qualité de la connexion du réseau powerline :

a. Le bruit – Produit par les appareils branchés à votre système électrique via des prises de courant et qui ont une haute consommation d'énergie (p. ex. les micro-ondes, les fours, les sèche-cheveux, les fers à repasser, les lave-vaisselles, etc.). La qualité de votre câblage électrique domestique peut également provoquer des bruits supplémentaires sur votre système électrique b. La distance – De longs câblages électriques à travers votre système électrique entre les adaptateurs powerline connectés.
