Type de produit	Adaptateur Powerline AV 200 Mbps
Marque	TRENDnet
Modèle	TPL-303E
Débit maximal	200 Mbps
Standard réseau	HomePlug AV
Interface réseau	1 port Ethernet 10/100 Mbps (RJ-45)
Alimentation	Via prise secteur (100-240 V~, 50/60 Hz)
Dimensions (approx.)	10 x 6 x 3 cm
Poids (approx.)	150 g
Nombre maximum de périphériques	16 par réseau
Sécurité réseau	Chiffrement AES 128 bits (via mot de passe à 12 chiffres)
Systèmes d'exploitation compatibles	Windows 7 (32/64 bits), Vista (32/64 bits), XP (32/64 bits)
Contenu de l'emballage	2 adaptateurs TPL-303E, câble Ethernet, CD-ROM, guide d'installation
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas brancher sur un régulateur de tension ; utiliser uniquement sur un même coupe-circuit
Garantie	Consultez le site TRENDnet pour la garantie

FOIRE AUX QUESTIONS - TPL-303E TRENDNET

Comment installer l'adaptateur TPL-303E ?

Insérez le CD-ROM, installez l'utilitaire Powerline 200Mbps, branchez l'adaptateur sur une prise, reliez-le à votre routeur via Ethernet, puis à votre PC. Utilisez l'utilitaire pour entrer le mot de passe à 12 chiffres situé à l'arrière de l'appareil.

Quel est le mot de passe par défaut du réseau Powerline ?

Le nom de réseau par défaut est HomePlugAV. Vous pouvez le modifier via l'utilitaire en cliquant sur l'icône Privacy.

Combien d'adaptateurs puis-je connecter sur un même réseau ?

Vous pouvez connecter jusqu'à 16 adaptateurs TPL-303E sur un même réseau électrique.

Puis-je utiliser le TPL-303E avec des adaptateurs Powerline d'autres marques ?

Oui, s'ils sont compatibles avec le standard HomePlug AV. Assurez-vous que le nom de réseau (Private Network Name) soit identique.

Le TPL-303E fonctionne-t-il sur un régulateur de tension ?

Non, il est déconseillé de brancher l'adaptateur sur un régulateur de tension. Branchez-le directement sur une prise murale.

Comment sécuriser mon réseau Powerline ?

Lancez l'utilitaire, cliquez sur Privacy, puis modifiez le nom de réseau privé. Utilisez un mot de passe fort pour protéger les communications.

Que faire si mon ordinateur ne détecte pas l'adaptateur ?

Vérifiez que l'utilitaire est installé, que le pilote WinPcap est présent, que les témoins lumineux P-Link et E-Link sont allumés, et que vous utilisez un câble Ethernet fonctionnel.

Quel type de câble Ethernet utiliser ?

Utilisez un câble CAT-5e ou CAT-6 pour des performances optimales. Le câble fourni est de catégorie 5.

Comment réinitialiser le TPL-303E aux paramètres d'usine ?

La notice ne mentionne pas de bouton de réinitialisation. Vous pouvez utiliser l'utilitaire pour modifier le nom de réseau et mot de passe.

Le TPL-303E est-il compatible avec Windows 10 ?

La notice indique une compatibilité jusqu'à Windows 7. Pour Windows 10, essayez les pilotes en mode compatibilité ou consultez le site TRENDnet.

MODE D'EMPLOI TPL-303E TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Procéder à l'installation 2

Contenu de l'emballage

• TPL-303E / TPL-303E2K
• CD-ROM (guide de l'utilisateur et utilitaires)
• Guide d'installation rapide en plusieurs langues Cable Ethernet de catégorie (1.8m/6ft.)

Vérification de l'équipement

• Lecteur de CD-ROM
• Un ordinateur de bureau ou un laptop avec un adaptateur réseau installé
• Réseau Powerline AV existant
• Réseau câble 10/100Mbps lorsque le TPL-303E est utilisé comme pont

Conditions de logiciel

• Microprocesseur : 1GHz ou supérieur (Windows 7) / 800MHz ou supérieur (Windows Vista) / 300MHz ou supérieur (Windows XP)
• Mémoire : 1 GB RAM ou supérieur (Windows 7) / 512 MB ou supérieur (Windows Vista) / 256 MB ou supérieur (Windows XP)
• Windows 7 (32/64-bit) / Vista (32/64-bit) / XP (32/64-bit)

Important ! NE PAS installer le TPL-303E avant d'en avoir reçu la consigne.

Utilisateurs windows

1. Insérez le CD-ROM avec l'utilitaire et le pilote dans le lecteur de CD-ROM de votre ordinateur.

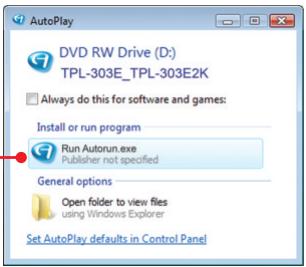

2. Cliquez sur Autorun.exe (Windows 7/Vista uniquement).

1. Cliquez ensuite sur Install Utility (Installer l'utilitaire).

1. Suivez les instructions de l'assistant d'installation du WinPcap, puis cliquez sur Terminer.

1. Suivez les instructions de l'utilité du Powerline 200Mbps, puis cliquez sur Fermer.

1. À l'arrière du périphérique, recopiez le mot de passe à 12 chiffres.

MODEL NO. TPL.303A/E S/N: AT107L2A009

MAC ID:0014D1000001

1. NE PAS brancher le TPL-303E sur un régulateur de tension.
2. Afin que le TPL-303E procède à la reconnaissance, chaque périphérique doit se couvrir sur le même coupe-circuit.
3. Un maximum de 16 TPL-303E peut être installé en réseau.

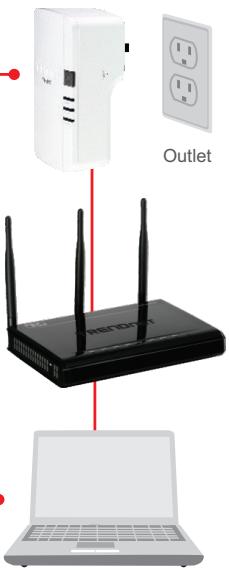

4. Raccordez le TPL-303E à une prise de courant disponible.
5. Branchez un câble Ethernet entre le TPL-303E et un port LAN disponible de votre routeur (p. ex. TEW-639GR).
6. Branchez ensuite un câble Ethernet entre un port LAN disponible de votre routeur et votre ordinateur.
7. Connectez le deuxième TPL-303E à une prise de courant là où se trouve votre PC à distance ou votre matériel réseau.

Outlet

1. Double-cliquez sur l'icône de l'Utilitaire Powerline 200Mbps de votre ordinateur de bureau.
2. Choisir le TPL-303E à distance et le cliquez sur, entrez le mot de passe.

Remarque :

Le TPL-303E à distance fait référence au TPL-303E qui est branché à votre PC ou votre matériel réseau éloigné.

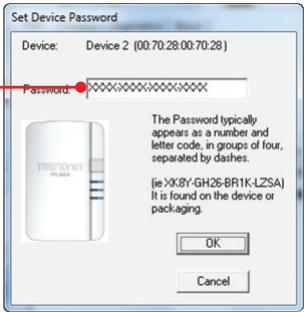

1. Entrer le mot de passe à 12 chiffres du TPL-303E et cliquer OK. Voir l'étape 6 pour configurer le mot de passe à distance de TPL-303E.
2. Cliquez sur OK.
3. Répétez les étapes de 12 à 14 pour des TPL-303E à distance supplémentaires.

Note: Le nom de réseau de défaut est HomePlugAV. Si le nom de réseau de votre réseau existant de ligne électrique n'est pas HomePlugAV, vous nevez changer ceci dans l'utilité.

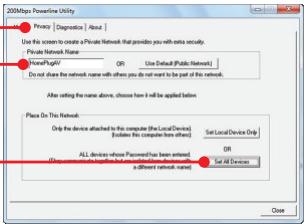

1. Cliquez sur l'icône "Privacy". Si vous désirez modifier le Private Network Name (Nom du réseau privé), saisissez le nom désiré et cliquez ensuite sur Set All Devices (Mise à jour des dispositifs).
2. Cliquez sur OK.
3. Cliquez sur OK.

1. Branchez un câble CAT-5e/6 entre le TPL-303E et le PC, ou appareil de Réseau.
2. Vérifiez que les témoins lumineux P-Link et E-Link sont allumés en vert sur tous les TPL-303Es.

Outlet

L'installation est maintenant complète

Si vous désirez des informations détaillées sur la configuration et les paramètres avancés du TPL-303E/TPL-303E2K, veuillez consulter la rubrique Dépannage, le guide de l'utilisateur sur CD-ROM ou le site Internet de TRENDnet sur http://www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register Nous vous remercions d’avoir choisi TRENDnet.

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

200MbpsPowerline AV Adapter

Modèle:

TPL-303E

Nom Commercial:

TRENDnet

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

EN 61000-3-2:2006

EN 61000-3-3 : 2008

EN 50412-2-1:2005

Déclaration:

Je déclare par la présence que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.
