Type de produit	Adaptateur Powerline coaxial (HomePNA 3.1)
Marque	TRENDNET
Modèle	TPA-311 (V1.0R)
Standards	HomePNA 3.1, IEEE 802.3/802.3u, ITU-T G.9954
Interfaces	2 x RJ-45 Fast Ethernet, 2 x F-Type femelle (HomePNA et TV)
Débit nominal	Jusqu'à 256 Mbps (PHY) / 193 Mbps (débit utile)
Distance maximale	Jusqu'à 1600 mètres sur câble coaxial
Topologie	Point à multipoint : jusqu'à 10 clients par bande (selon environnement)
Qualité de service (QoS)	802.1p, TOS, VLAN Tag pass-through, QoS paramétrée HomePNA 3.1
Alimentation	Adaptateur secteur 7.5V / 1A (entrée 100~240 VAC)
Consommation électrique	4,5 W max
Dimensions (L x l x h)	118,5 x 82,1 x 30 mm
Poids	142 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 95 % (sans condensation)
LEDs de diagnostic	Alimentation, HomePNA, Ethernet
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs.
Sécurité	Ne pas exposer à l'humidité. Utiliser l'adaptateur secteur fourni. Débrancher en cas d'orage.
Contenu de l'emballage	Adaptateur TPA-311, adaptateur secteur, guide d'installation multilingue
Garantie	3 ans limitée
Certifications	FCC, CE, VCCI

FOIRE AUX QUESTIONS - TPA-311 TRENDNET

Comment installer le TPA-311 ?

Branchez l'adaptateur à une prise coaxiale et à votre routeur via le port RJ-45. Connectez le second adaptateur à la prise coaxiale de la pièce souhaitée. Allumez les deux appareils ; les LEDs Power, HomePNA et Ethernet doivent s'allumer.

Quels câbles utiliser pour la connexion coaxiale ?

Utilisez un câble coaxial standard avec connecteurs F-Type. Le TPA-311 est compatible avec les réseaux coaxiaux existants. Veillez à ce que les connexions soient bien serrées.

Le TPA-311 est-il compatible avec d'autres adaptateurs HomePNA ?

Oui, il respecte la norme HomePNA 3.1 et peut fonctionner avec d'autres adaptateurs certifiés HomePNA 3.1. Pour des performances optimales, utilisez des adaptateurs de la même marque.

Que faire si la LED Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Si le problème persiste, essayez un autre câble d'alimentation ou contactez le support TRENDnet.

Quel est le débit réel du TPA-311 ?

Le débit théorique PHY est de 256 Mbps, mais le débit utile maximal est d'environ 193 Mbps. Les performances réelles dépendent de la qualité du câble coaxial et de la distance.

Puis-je connecter plusieurs adaptateurs en cascade ?

Oui, le TPA-311 fonctionne en topologie point à multipoint. Vous pouvez connecter jusqu'à 10 clients par bande (selon l'environnement) pour étendre votre réseau.

Comment configurer la qualité de service (QoS) ?

Le TPA-311 supporte la QoS paramétrée HomePNA 3.1 ainsi que les priorités 802.1p et TOS. La configuration se fait via votre routeur ou le logiciel du fabricant. Aucun réglage local n'est requis.

Quelle est la consommation électrique de l'adaptateur ?

La consommation maximale est de 4,5 W. L'adaptateur secteur fourni (7,5V/1A) permet une alimentation stable. Il est recommandé de le brancher directement sur une prise murale.

L'adaptateur peut-il être utilisé à l'extérieur ?

Non, le TPA-311 est conçu pour un usage intérieur uniquement. La plage de température de fonctionnement est de 0° à 40°C et l'humidité doit être inférieure à 95% sans condensation.

Où trouver le guide d'installation et les mises à jour ?

Le guide d'installation multilingue est inclus dans l'emballage. Vous pouvez également télécharger la notice au format PDF sur le site de TRENDnet. Les mises à jour firmware sont disponibles sur la page support du produit.

MODE D'EMPLOI TPA-311 TRENDNET

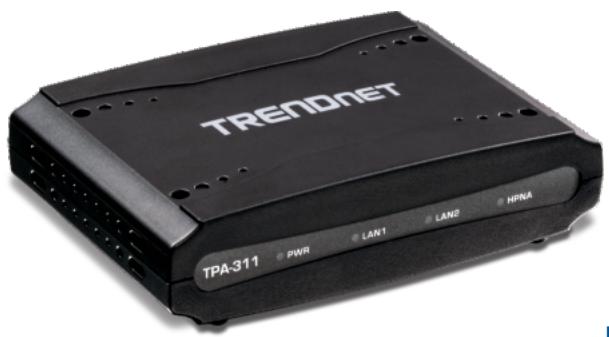

Mid-Band Coaxial Network Adapter

TPA-311 (V1.0R)

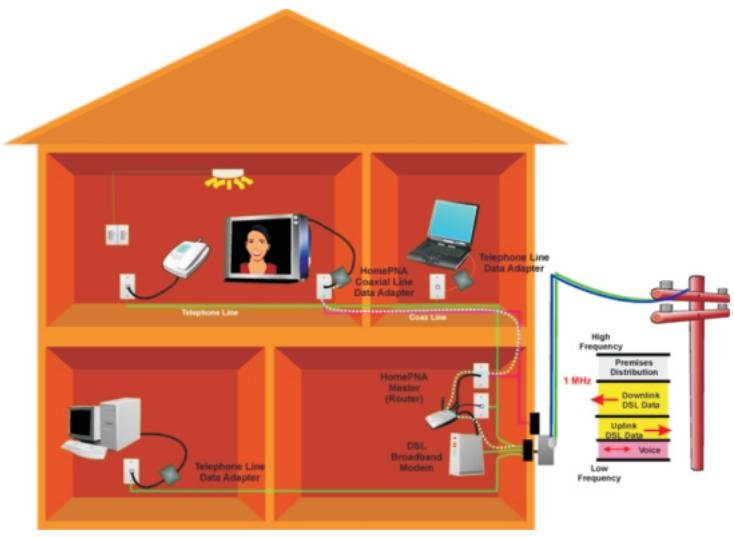

The Mid-Band Coaxial Network Adapter (TPA-311) uses existing coaxial cables to extend a high speed building-wide Triple Play network throughout the home or office.

The mid-frequency adapter is designed to support deployment for digital TV, high speed Internet and VoIP single-access subscription service offerings.

Compliant with ITU-T G.9954 and Home Phoneline Networking Alliance (HPNA) 3.1 standards. Robust Quality of Service technology delivers consistent voice and video bandwidth. Functions with complex phone line network topologies and compatible with Microsoft IPTV software. TRENDnet provides full support for client product testing and validation.

Features

• Support HomePNA 3.1 over coaxial cable
• PHY Rate up to 256Mbps, Distance up to 1600 meter
• Support F-Type Female HomePNA and TV coax connector, Ethernet RJ-45 port
• Designed for multimedia on demand (MOD) over existing coaxial cable
  Supports HomePNA 3.1 parameterized QoS
  Designed with universal power rating
  3-year limited warranty

SPECIFICATIONS

Hardware

Standards	• HomePNA 3.1 over coaxial cable • IEEE 802.3, IEEE 802.3u • ITU-T G.9954
Interface	• HomePNA Coax: F-Type Female coax connector • TV Coax: F-Type Female coax connector • LAN: RJ45 2 x Fast Ethernet
Data Rate	• Up to 256Mbps (PHY Rate) • Up to 193Mbps (Throughput)
Flash Memory	• 1024Kb
Max Attenuator	• 60dB @ 64Mbps
Baseband	• 12-44MHz
Point to Multipoint	• 10 clients per band (CG310 Environment) • 8 client per band (Mix: CG3210, CG3110, CG3010)
Quality of Service	• 802.1p priority queue, TOS, Tag VLAN pass through, Guaranteed QoS on HomePNA 3.1 parameterized QoS
Power Consumption	• 4.5w (max)
Diagnostic LED	• Power, HomePNA, Ethernet
Power Adapter	• Input linear: 100~120VAC or 200~240VAC • Output: 7.5V/1A
Dimension	• 118.47 x 82.13 x 30 mm (4.664 x 3.233 x 1.18 in)
Weight	• 142g (5 oz)
Temperature	• Operation: 0° ~ 40°C (32° ~ 104°F) • Storage: -10° ~ 65° (14° ~ 149°F)
Humidity	• 10%~95%, non-condensing
Certifications	• FCC, CE, VCCI

NETWORKING SOLUTIONS

PACKAGE CONTENTS

TPA-311
- Multi-Language Quick Installation Guide
- Power Adapter(7.5v, 1A)
