L3614F - Télécommande LOGISTY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande miniature
Marque	LOGISTY
Modèle	L3614F
Fonctions par défaut	Arrêt, Marche partielle, Marche Totale, Urgence
Nombre de touches	4 touches reprogrammables
Alimentation	2 piles lithium-manganèse 3 V type CR2016
Autonomie des piles	2 ans
Usage	Portable
Température de fonctionnement	-25 °C à +70 °C
Programmation du code radio	Code personnalisé et code annexe programmables par séquence de 10 appuis
Fonctions programmables	Urgence, Alerte silencieuse, Appel sonore, Lumière, Marche présence, Portail 0/1, Arrêt, Marche Totale, Marche Partielle
Changement des piles	Dévissez le socle, remplacez les piles, la programmation est conservée
Sauvegarde de la programmation	Oui, pendant le changement de piles
Voyant de fonctionnement	Voyant rouge s'allume lors de l'appui sur une touche
Certifications	NF, CNMIS, AFAQ AFNOR, conformité R&TTE, EMC, Basse Tension
Normes applicables	NF C 48-205, C 48-434, NF EN 50130-4/5, EN 60950, EN 300 220-3
Code d'identification	L3614F (certification n° 111033-03)

FOIRE AUX QUESTIONS - L3614F LOGISTY

Comment changer les piles de la télécommande L3614F ?

Dévissez le socle, séparez la face avant, remplacez les deux piles CR2016 en respectant la polarité. Refermez et vérifiez le voyant. La programmation est conservée.

Comment programmer un code radio personnalisé ?

Cochez les cases du code personnalisé sur la grille, puis dessinez les symboles correspondant aux touches Arrêt et Marche Totale. Ensuite, effectuez une séquence de 10 appuis courts sur la touche Arrêt pour les cases cochées et sur la touche Marche Totale pour les cases vides. Le voyant confirme la programmation.

Que faire si le voyant rouge ne s'allume pas ?

Vérifiez l'état des piles. Si elles sont faibles, remplacez-les par des piles neuves CR2016. Si le problème persiste, contactez le service après-vente.

Puis-je programmer une fonction spécifique sur chaque touche ?

Oui, chaque touche peut être affectée à une fonction parmi : Urgence, Alerte silencieuse, Appel sonore, Lumière, Marche présence, Portail "0", Portail "1", Arrêt, Marche Totale, Marche Partielle. Utilisez la table des codes fournie.

Comment programmer un code radio annexe pour un autre système ?

Procédez comme pour le code personnalisé, mais commencez par appuyer simultanément sur les touches jusqu'à extinction du voyant. Tapez les 10 appuis, puis appuyez à nouveau simultanément. Enfin, appuyez sur la touche choisie ; le voyant s'éclaire 5 secondes pour confirmer.

Que faire en cas d'erreur de programmation ?

Le voyant rouge clignote. Recommencez l'opération depuis le début.

Quel type de piles utiliser ?

Utilisez des piles lithium-manganèse 3 V, type CR2016.

La télécommande est-elle compatible avec d'autres récepteurs ?

Oui, grâce à la programmation du code radio annexe, elle peut être utilisée avec d'autres systèmes compatibles.

Comment tester la télécommande après programmation ?

Appuyez sur une touche. Le voyant rouge doit s'allumer. Si oui, la télécommande est opérationnelle.

Quelle est la température d'utilisation de la télécommande ?

La télécommande fonctionne de -25°C à +70°C.

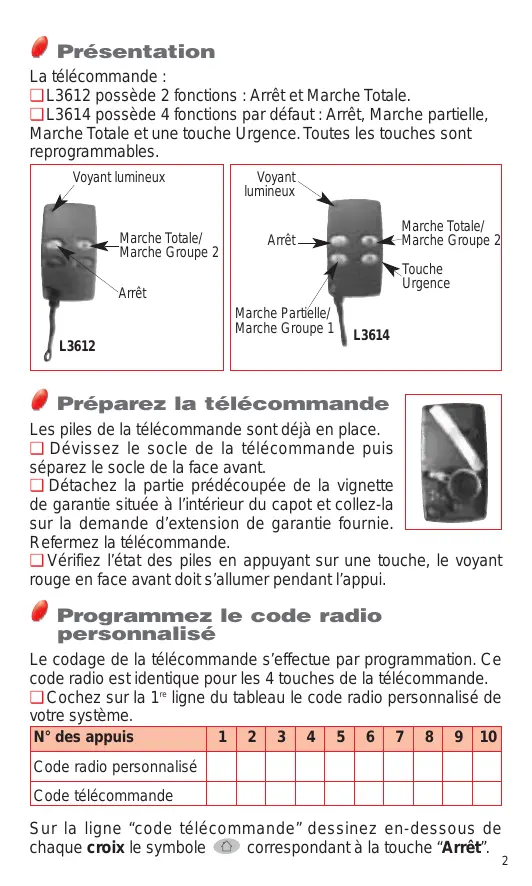

MODE D'EMPLOI L3614F LOGISTY

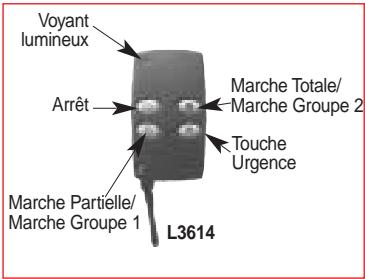

L3612 possède 2 fonctions : Arrêt et Marche Totale. L3614 possède 4 fonctions par défaut : Arrêt, Marche partielle, Marche Totale et une touche Urgence. Toutes les touches sont reprogrammables.

Préparez la télécommande

Les piles de la télécommande sont déjà en place.

Dévissez le socle de la télécommande puis séparez le socle de la face avant. Détachez la partie prédictée de la vignette de garantie située à l'intérieur du capot et collez-la sur la demande d'extension de garantie fournie. Refermez la télécommande. Vérifiez l'état des piles en appuyant sur une touche, le voyant rouge en face avant doit s'allumer pendant l'appui.

Programmez le code radio personnalisé

Le codage de la télécommande s'effectue par programmation. Ce code radio est identique pour les 4 touches de la télécommande.

• Cochez sur la 1ère ligne du tableau le code radio personnelisé de votre système.

N° des appuis	1	2	3	4	5	6	7	8	9	10
Code radio personnelisé
Code télécommande

Sur la ligne "code télécommande" dessinez en-dessous de chaque croix le symbole correspondant à la touche "Arrêt".

• Complétez les cases vides en dessinant le symbole correspondant à la touche Marche Totale. Vous obtenez une succession de symboles correspondant au code à programmer.

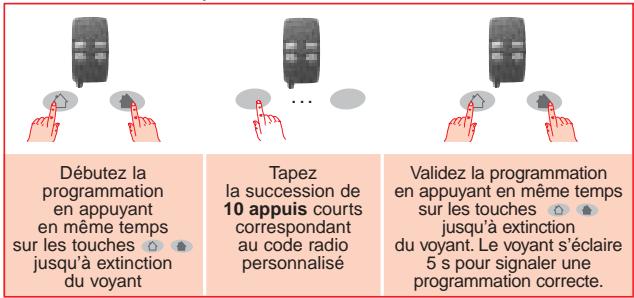

• Programmez la télécommande en effectuant des appuis sur les touches comme indiqué ci-dessous :

Ex.: les cases 2, 7 et 8 ont été cochées (à ne pas produire) :

N° des appuis	1	2	3	4	5	6	7	8	9	10
Code radio personnelisé		x					x	x
Code télécommande

Pour programmer CET exemple, composez :

Autres programmations (facultatif)

Programmez le code radio annexe

Pour utiliser la télécommande avec un autre système (automatisation, commande récepteur, etc.), il est nécessaire de configurer certaines touches de la télécommande avec un code radio différent ou une fonction différente de celles proposées.

La programmation s'effectue de la même façon que pour le code radio personnalisé.

N° des appuis	1	2	3	4	5	6	7	8	9	10
Code radio annexe
Code télécommande

Sur la ligne "code radio annexe" cochez les cases de votre choix. Sur la ligne "code télécommande" dessinez en-dessous de chaque croix le symbole correspondant à la touche "Arrêt".

• Complétez les cases vides en dessinant le symbole correspondant à la touche Marche Totale.
• Programmez la télécommande en effectuant des appuis sur les touches comme indiqué ci-dessous :

Débutez la programmation en appuyant en même temps sur les touches jusqu'à extinction duvoyant

Tapez la succession de 10 appuis courts correspondant au code radio annexe

Appuyez en même temps sur les touches jusqu'à extinction duvoyant

Appuyez sur la touche可以选择. Levoyant s'éclaire 5 s pour confirmer la programmation correcte

En cas d'erreur de manipulation, le voyant rouge clignote, recommencez l'opération à son début.

Ex.: programmez un code radio annexe sur la touche, les cases 1, 6 et 8 ont été cochées:

N° des appuis	1	2	3	4	5	6	7	8	9	10
Code radio annexe	x					x		x
Code télécommande

Pour programmer CET exemple, composez :

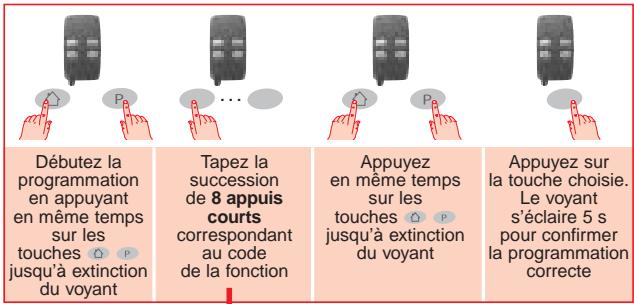

Choisissez une fonction pour chaque touche

Chaque touche peut être affectée à une fonction particulière. Pour programmer la fonction choisie sur 1 touche, composer:

Fonction	Code touche
Urgence
Alerte silencieuse
Appel sonore
Lumière
Marche présence
Portail "0"
Portail "1"
Arrêt
Marche Totale / Marche Groupe 2
Marche Partielle / Marche Groupe 1

Le symbole représente un appui sur la touche "Arrêt".

Le symbole représente un appui sur la touche "Marche Totale".

Exemple, pour programmer la touche P sur la fonction lumière, composez :

Notez la fonction sur l'aide-mémoire du guide d'utilisation.

Changez les piles

Lorsque l’éclairage du voyant rouge de la télécommande devient très faible, vous devez changer les 2 piles (lithium manganese 3V type CR2016) de la télécommande.

La programmation de la télécommande est sauvegardée pendant le changement des piles.

piles

Produits peripheriques et organes intermediaires

NORMES NF C 48-205, C 48-434

NF C 48-200

ou NF EN 50130-4 et 5

NF EN 60950 ou NF EN 60065

Detection d'intrusion

a20

Exigences essentielles certifiées

MARQUE COMMERCIALE :

N° DE CERTIFICATION :

LOGISTY

L3614F

111033-03

Type 1

Nature du produit :

Autonomie :

Usage:

Température :

télécommande miniature

2 années

portable

-25°C à +70°C

Organismes certificateurs :

CNMIS SAS

75017 PARIS

Tél. [phone]

www.cnmis.org

AFAQ AFNOR Certification

F-93571 ST DENIS LA PLAINE

CEDEX

http://www.marque-nf.com

Declaration de conformite

Fabricant: ATRAL S. A. S.

Adresse: F-38926 Crolles Cedex, France

Type de produit : Télécommande

Marque: Logisty

Nous déclarons sous notre seule responsabilité que les produits auxquels se réfère cette déclaration sont conformes aux exigences essentielles des directives suivantes.

• Directive R&TTE: 99/5/CE
• Directive EMC : 89/336/CEE
• Directive Basse Tension : 73/23/CE

conformément aux normes européennes harmonisées suivantes :

Références produits	L3612	L3614
EN 300 220-3	X	X
EN 300 330-2
EN 300 440-2
EN 50130-4	X	X
EN 55022 & 55024
EN 60950	X	X
TBR 21

Ces produits peuvent etre utilisés dans tout l'UE, I'EEA et la Suisse

Crolles, le 24/07/06

Signature :

Director

Recherche et Développement
