L3604F - Télécommande LOGISTY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande sans fil 4 touches
Marque	LOGISTY
Modèle	L3604F
Alimentation	1 pile lithium 3 V CR2430
Dimensions (approx.)	60 × 35 × 12 mm
Poids (approx.)	20 g
Nombre de touches	4 (Arrêt, Marche, Prog., Totale)
Portée radio	Jusqu'à 100 m en champ libre
Fréquence de fonctionnement	433,92 MHz
Fonctions programmables sur touche Prog.	Appel d'urgence, Alerte silencieuse, Appel sonore, Lumière, Marche présence, Portail 0/1
Nombre de télécommandes possibles	Jusqu'à 4 par centrale
Codage	Code radio personnalisé par programmation (10 appuis)
Voyant lumineux	Rouge (confirme appui, faiblesse piles)
Indice de protection	IP30 (usage intérieur)
Normes	NF EN 50130-4, NF EN 60950 / NF EN 60065
Entretien	Changer les piles si voyant faible ; programmation conservée
Nettoyage	Chiffon doux et sec, sans solvant
Sécurité	Code personnalisé pour éviter les interférences
Pièces détachées	Pile CR2430
Réparabilité	Remplacement de la pile uniquement
Garantie	Extension possible via vignette dans le boîtier

FOIRE AUX QUESTIONS - L3604F LOGISTY

Comment programmer la télécommande LOGISTY L3604F ?

Appuyez simultanément sur les touches Arrêt et Marche jusqu'à extinction du voyant. Tapez ensuite la séquence de 10 appuis correspondant au code radio personnalisé. Validez en appuyant de nouveau sur les deux touches jusqu'à extinction du voyant. Le voyant s'allume 5 s pour confirmer.

Quels types de piles utilise la télécommande L3604F ?

La télécommande utilise une pile lithium 3 V de type CR2430. La programmation est conservée lors du changement de pile.

Comment changer la pile de la télécommande LOGISTY L3604F ?

Ouvrez le boîtier en insérant un tournevis plat entre le socle et le capot au-dessus de l'ergot. Remplacez la pile usagée par une CR2430 neuve en respectant la polarité. Refermez le boîtier.

Quelles sont les fonctions disponibles sur la touche Prog. ?

Les fonctions programmables sont : Appel d'urgence, Alerte silencieuse, Appel sonore, Lumière, Marche présence et Portail 0/1. Le code dépend de la fonction choisie.

Comment programmer la touche Prog. pour la fonction Lumière ?

Appuyez simultanément sur les touches Arrêt et Marche jusqu'à extinction du voyant. Tapez la séquence : A, T, A, A, A, T, T, T (8 appuis). Validez comme pour la programmation standard.

Que faire si le voyant rouge clignote pendant la programmation ?

Le clignotement indique une erreur de manipulation. Recommencez la programmation depuis le début en appuyant simultanément sur les touches Arrêt et Marche jusqu'à extinction du voyant.

Comment associer la télécommande à la centrale d'alarme ?

Utilisez le même code radio personnalisé que celui de la centrale. Programmez la télécommande avec ce code (10 appuis). La centrale confirme par un message vocal.

La télécommande est-elle compatible avec tous les systèmes LOGISTY ?

La L3604F est conçue pour les centrales et récepteurs LOGISTY compatibles avec un codage radio personnalisé 10 bits. Vérifiez la compatibilité dans la notice de votre centrale.

Quels sont les signes de piles faibles ?

Le voyant rouge s'allume très faiblement lors de l'appui sur une touche. Dans ce cas, remplacez la pile CR2430 sans tarder.

Peut-on ajouter plusieurs télécommandes L3604F à une même centrale ?

Oui, jusqu'à 4 télécommandes peuvent être programmées sur une même centrale, chacune avec son propre code radio personnalisé.

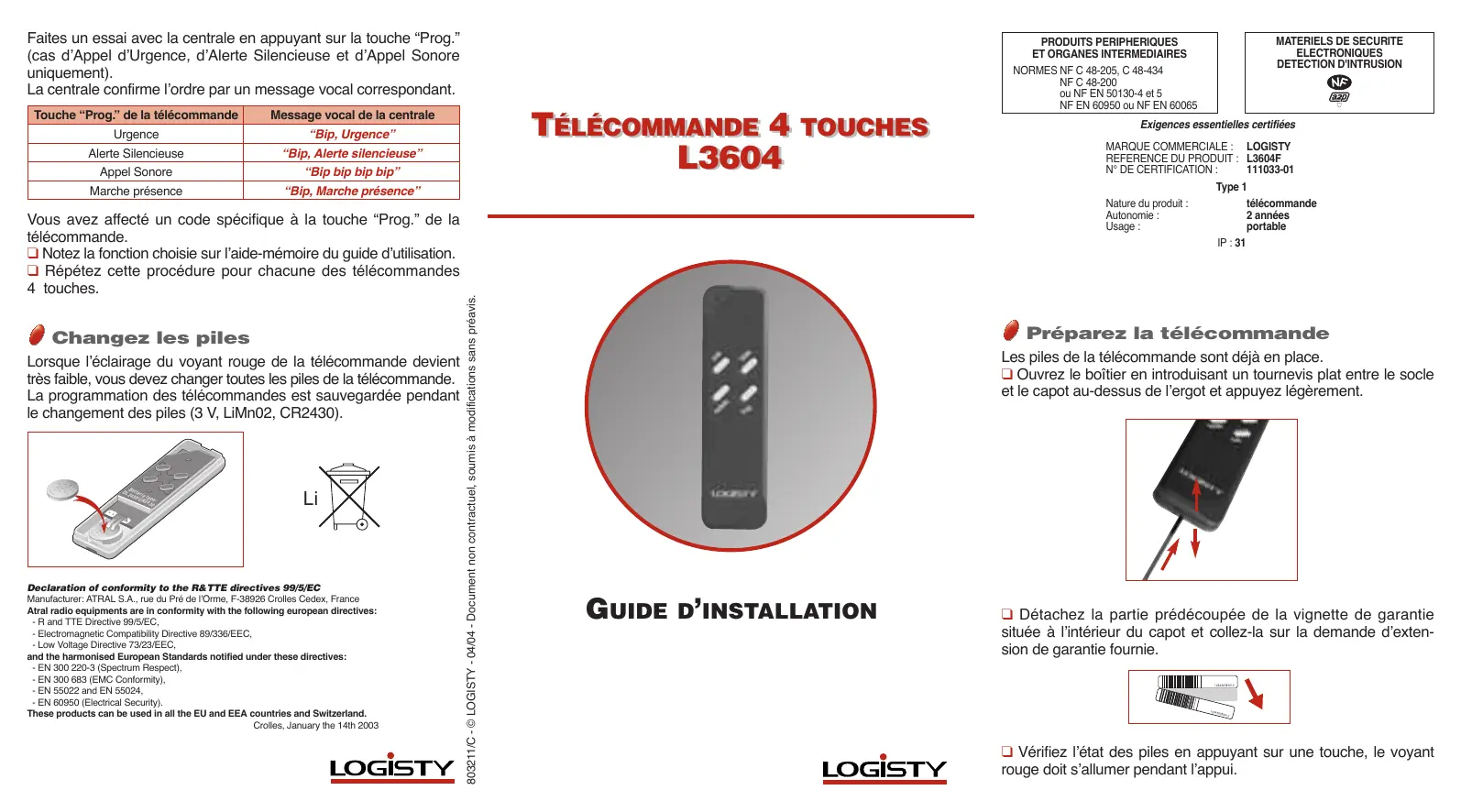

MODE D'EMPLOI L3604F LOGISTY

Faites un essai avec la centrale en appuyant sur la touche "Prog." (cas d'Appel d'Urgence, d'Alerte Silencieuse et d'Appel Sonore uniquement).

La centrale confirme l'ordre par un message vocal correspondant.

Touche "Prog." de la télécommande	Message vocal de la centrale
Urgence	"Bip, Urgence"
Alerte Silencieuse	"Bip, Alerte silencieuse"
Appel Sonore	"Bip bip bip bip"
Marche présence	"Bip, Marche présence"

Vous avez affecté un code spécifique à la touche "Prog." de la télécommande.

Notez la fonction sur l'aide-mémoire du guide d'utilisation. - Répétez cette procédure pour chacune des télécommandes 4 touches.

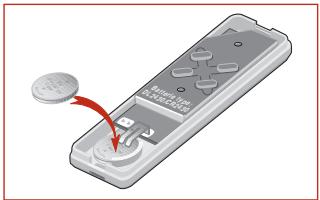

Changez les piles

Lorsque l'éclairage du voyant rouge de la télécommande devient très faible, vous devez changer toutes les piles de la télécommande. La programmation des télécommandes est sauvegardée pendant le changement des piles (3 V, LiMn02, CR2430).

ou NF EN 50130-4 et 5

NF EN 60950 ou NF EN 60065

Exigences essentielles certifiées

MARQUE COMMERCIALE: LOGISTY

Préparez la télécommande

Les piles de la télécommande sont déjà en place.

Ouvrez le boîtier en introduisant un tournevis plat entre le socle et le capot au-dessus de l'ergot et appuyez légèrement.

Détachez la partie prédictée de la vignette de garantie située à l'intérieur du capot et collez-la sur la demande d'extension de garantie fournie.

Vérifiez l'état des piles en appuyant sur une touche, le voyant rouge doit s'allumer pendant l'appui.

Programmez le code radio personnalisé

Le codage de la télécommande s'effectue par programmation. - Reprenez le code radio personnelisé choisi pour la centrale.

N° des appeuis	1	2	3	4	5	6	7	8	9	10
Code radio personnelisé
Code télécommande

Sur la ligne "code télécommande" inscrivez en-dessous de chaque croix la lecture "A" correspondant à la touche "Arrêt". - Complétez les cases vides en inscrivant la lettre "T" correspondant à la touche "Totale". Vous obtenez une succession de "A" et de "T" correspondant au code à programmer. - Vous allez programmer le code radio personnelisé par appuis successifs sur les touches "Arrêt" et "Marche" de la télécommande. □Programmez la télécommande en effectuant des appuis sur les touches comme indiqué ci-dessous :

Débutez la programmation en appuyant en même temps sur les 2 touches jusqu'à extinction duvoyant

Tapez la succession de 10 appuis courts correspondant au code radio personnelisé

Validez la programmation en appuyant en même temps sur les 2 touches jusqu'à extinction duvoyant. Levoyant s'éclaire 5s pour signaler une programmation correcte.

En cas d'erreur de manipulation, le voyant rouge clignote, recommencez l'opération à son début.

En cas d'erreur de manipulation le voyant rouge clignote, recommencez l'opération à son début.

Vouavescochelescases2,7et8.

N° des appuis	1	2	3	4	5	6	7	8	9	10
Code radio personnelisé		X					X	X
Code télécommande	T	A	T	T	T	T	A	A	T	T

Vous obtenez une succession de "T" et de "A" correspondant au code à programmer sur la télécommande.

Pour programmer CET exemple, composez :

Choisissez l'option programmable

Vous pouvez choisir une des fonctions décrites ci-dessous à la touche "Prog".

La fonction programmée en usine est : “Appel d'urgence”.

Fonction	Réaction du système
Appel d'urgence	Déclenchement de tous les moyens d'alerte (centrale, sirènes, transmetteur téléphonique...)
Alerte silencieuse	Déclenchement du transmetteur téléphonique uniquement, sans les sirènes. Cét usage est particulièrement adapté à la protection des personnes maladies ou âgées
Appel sonore	Emission de 4 bips sonores par la centrale
Lumière	Activation du récepteur de commande 230 V
Marcheprésence	Activation de la protection intrusion Gr 1 pour une réaction attenuée de la centrale
Commande d'automatisation	Commande d'un portail Logisty

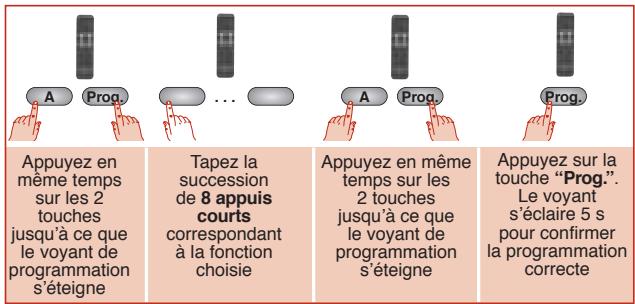

Pour programmer la touche "Prog.", composez :

En cas d'erreur de manipulation, le voyant rouge clignote, recommencez l'opération à son début.

Code de la touche "prog.

Les codes à programmer correspondant à la fonction sont récapitulés ci-dessous.

La dette "A" représente un appui sur la touche "Arret".

La dette "T" représente un appui sur la touche "Totale".

Fonction	Code touche "Prog."
Appel d'urgence	T	T	A	A	T	T	T	T
Alerte silencieuse	A	T	A	T	T	T	T	T
Appel sonore	A	T	A	A	T	T	T	T
Lumière	A	T	A	A	A	T	T	T
Marche présence	T	T	T	A	T	T	A	T
Portail "0"	A	A	T	A	A	T	T	T
Portail "1"	A	A	T	A	A	T	A	T

Exemple, pour programmer la touche "Prog." sur la fonction lumière, composez :
