MODE D'EMPLOI L3612 LOGISTY

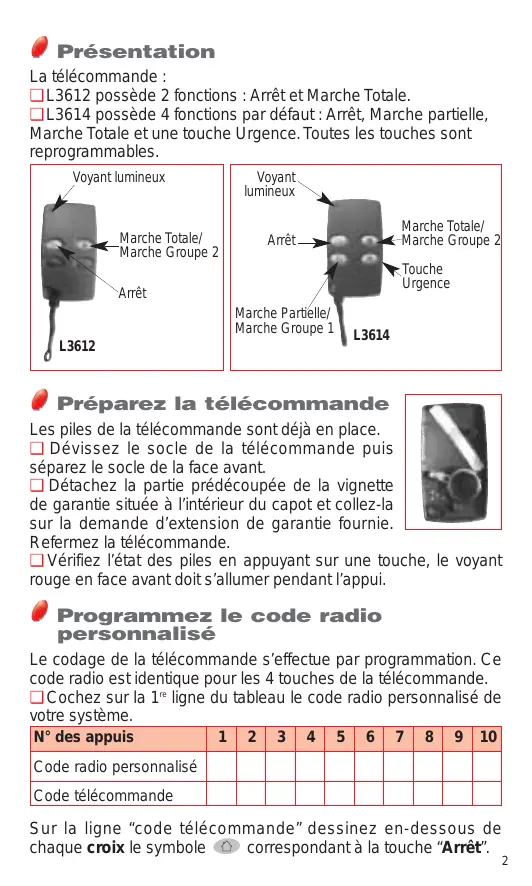

L3612 possede 2 fonctions: Arrêt et Marche Totale.

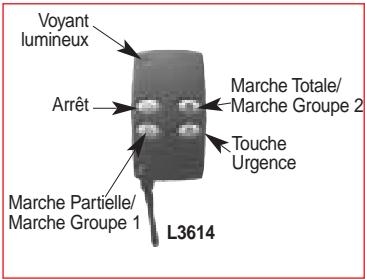

L3614 possède 4 fonctions par défaut : Arrêt, Marche partielle, Marche Totale et une touche Urgence. Toutes les touches sont reprogrammables.

Préparez la télécommande

Les piles de la télécommande sont déjà en place.

Dévissez le socle de la télécommande puis séparez le socle de la face avant.
Détachez la partie prédictouée de la vignette de garantie située à l'intérieur du capot et collez-la sur la demande d'extension de garantie fournie. Refermez la télécommande.
Vérifiez l'etat des piles en appuyant sur une touche, le voyant rouge en face avant doit s'allumer pendant l'appui.

Programmez le code radio personnelisé

Le codage de la télécommande s'effectue par programmation. Ce code radio est identique pour les 4 touches de la telecommande.

• Cochez sur la 1^re ligne du tableau le code radio personnelisé de votre système.

N° des appuis	1	2	3	4	5	6	7	8	9	10
Code radio personnelisé
Code télécommande

Sur la ligne "code télécommande" dessinez en-dessous de chaque croix le symbole correspondant à la touche "Arrêt".

• Complétez les cases vides en dessinant le symbole correspondant à la touche Marche Totale.
  Vous obtenez une succession de symboles et correspondant au code à programmer.

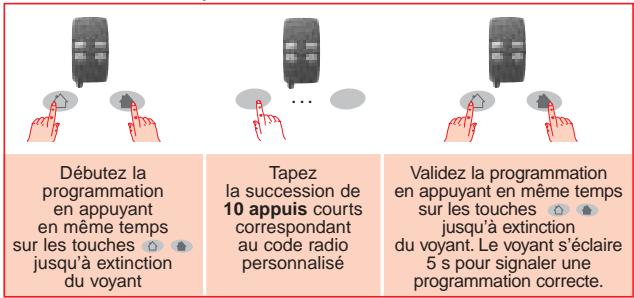

• Programmez la télécommande en effectuant des appuis sur les touches comme indiqué ci-dessous :

A ce stade vous telécommande est programmesée.

En cas d'erreur de manipulation le voyant rouge clignote, recommencez l'opération à son début.

Ex.: les cases 2, 7 et 8 ont été cochées (à ne pas reproductive):

N° des appuis	1	2	3	4	5	6	7	8	9	10
Code radio personnelisé		x					x	x
Code télécommande

Pour programmer CET exeample, composez :

Autres programmations (facultatif)

Programmez le code radio annexe

Pour utiliser la télécommande avec un autre système (automatisation, commande récepteur, etc.), il est nécessaire de configurer certaines touches de la télécommande avec un code radio différent ou une fonction différente de celles proposées.

La programmation s'effectue de la même façon que pour le code radio personnelisé.

N° des appuis	1	2	3	4	5	6	7	8	9	10
Code radio annexe
Code télécommande

Sur la ligne "code radio annexe" cochez les cases de votre choix. Sur la ligne "code télécommande" dessinez en-dessous de chaque croix le symbole correspondant à la touche "Arrêt".

• Complétez les cases vides en dessinant le symbole correspondant à la touche Marche Totale.
• Programmez la télécommande en effectuant des appuis sur les touches comme indiqué ci-dessous :

Débutez la programmation en appuyant en même temps sur les touches jusqu'à extinction duvoyant

Tapez la succession de 10 appuis courts correspondant au code radio annexe

Appuyez en même temps sur les touches jusqu'à extinction duvoyant

Appuyez sur la touche可以选择. Levoyant s'éclaire 5 s pour confirmer la programmation correcte

En cas d'erreur de manipulation le voyant rouge clignote, recommencez l'opération à son début.

Ex.: programmez un code radio annexe sur la touche , les cases 1, 6 et 8 ont eté cochées:

N° des appuis	1	2	3	4	5	6	7	8	9	10
Code radio annexe	x					x		x
Code télécommande

Pour programmer CET example, composez :

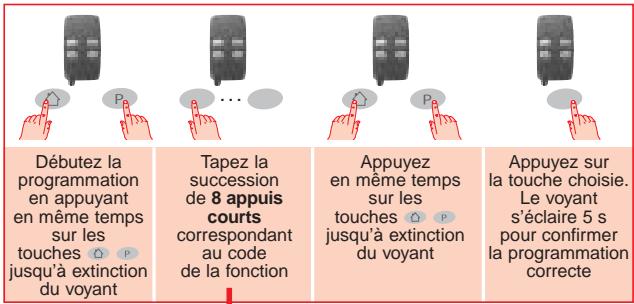

Choisissez une fonction pour chaque touche

Chaque touche peut être affectée à une fonction particulière.
Pourprogrammerlafonctionchoisisur1touche,composer:

Fonction	Code touche
Urgence
Alerte silencieuse
Appel sonore
Lumière
Marche présence
Portail "0"
Portail "1"
Arrêt
Marche Totale / Marche Groupe 2
Marche Partielle / Marche Groupe 1

Le symbole représenté un appui sur la touche "Arrêt".

Le symbole represente un appui sur la touche "Marche Totale".

Exemple, pour programmer la touche P sur la fonction lumiere, composez :

Notez la fonction可以选择 sur l'aide-mémoire du guide d'utilisation.

Changez les piles

Lorsque l'éclairage duvoyant rouge de la télécommande devient très faible, vousdezvez changereles2piles (lithium manganese3V type CR2016)de la telecommande.

La programmation de la télécommande est sauvegardée pendant le changement des piles.

piles

PRODUITS PERIPHERIQUES ET ORGANES INTERMEDIAIRES

NORMES NF C 48-205, C 48-434

NF C 48-200

ou NF EN 50130-4 et 5

NF EN 60950 ou NF EN 60065

MATERIALS DE SECURITE ELECTRONIQUES

DETECTION D'INTRUSION

a2p

Exigences essentielles certifiées

MARQUE COMMERCIALE :

N° DE CERTIFICATION :

LOGISTY

L3614F

111033-03

Type 1

Nature du produit :

Autonomie :

Usage:

IP：

Température :

telecommande miniature

2 années

portable

31

-25°C à +70°C

Organismes certificateurs :

CNMIS SAS

75017 PARIS

Tél. [phone]

www.cnmis.org

AFAQ AFNOR Certification

F-93571 ST DENIS LA PLAINE

CEDEX

http://www.marque-nf.com

C E

DECLARATION DE CONFORMITE

Fabricant:ATRAL S.A.S.

Adresse:F-38926 Crolles Cedex-France

Type de produit : Telecommande

Marque:Logisty

Noux déclarons sous notre seule responsabilité que les produits auxquels je donnant cette déclaration sont conformes aux exigences essentielles des directives suivantes.

• Directive R&TTE: 99/5/CE
• Directive EMC : 89/336/CEE
• Directive Basse Tension : 73/23/CE

conformément aux normes européennes harmonisées suivantes :

Références produits	L3612	L3614
EN 300 220-3	X	X
EN 300 330-2
EN 300 440-2
EN 50130-4	X	X
EN 55022 & 55024
EN 60950	X	X
TBR 21

Ces produits peuvent etre utilisés dans tout l'UE, I'EEA et la Suisse

Crolles, le 24/07/06

Signature :

Director

Recherche et Développement
