MODE D'EMPLOI TEW-412APBO TRENDNET

Table of Contents Français 1. Introduction 2. Branchement et alimentation du PA/Pont 3. Paramétrer un ordinateur sur le LAN afin qu'il configure le point d'Accès avec fonction "pont" 4. Configuration du PA/Pont 5. Test rapide (après l'installation)

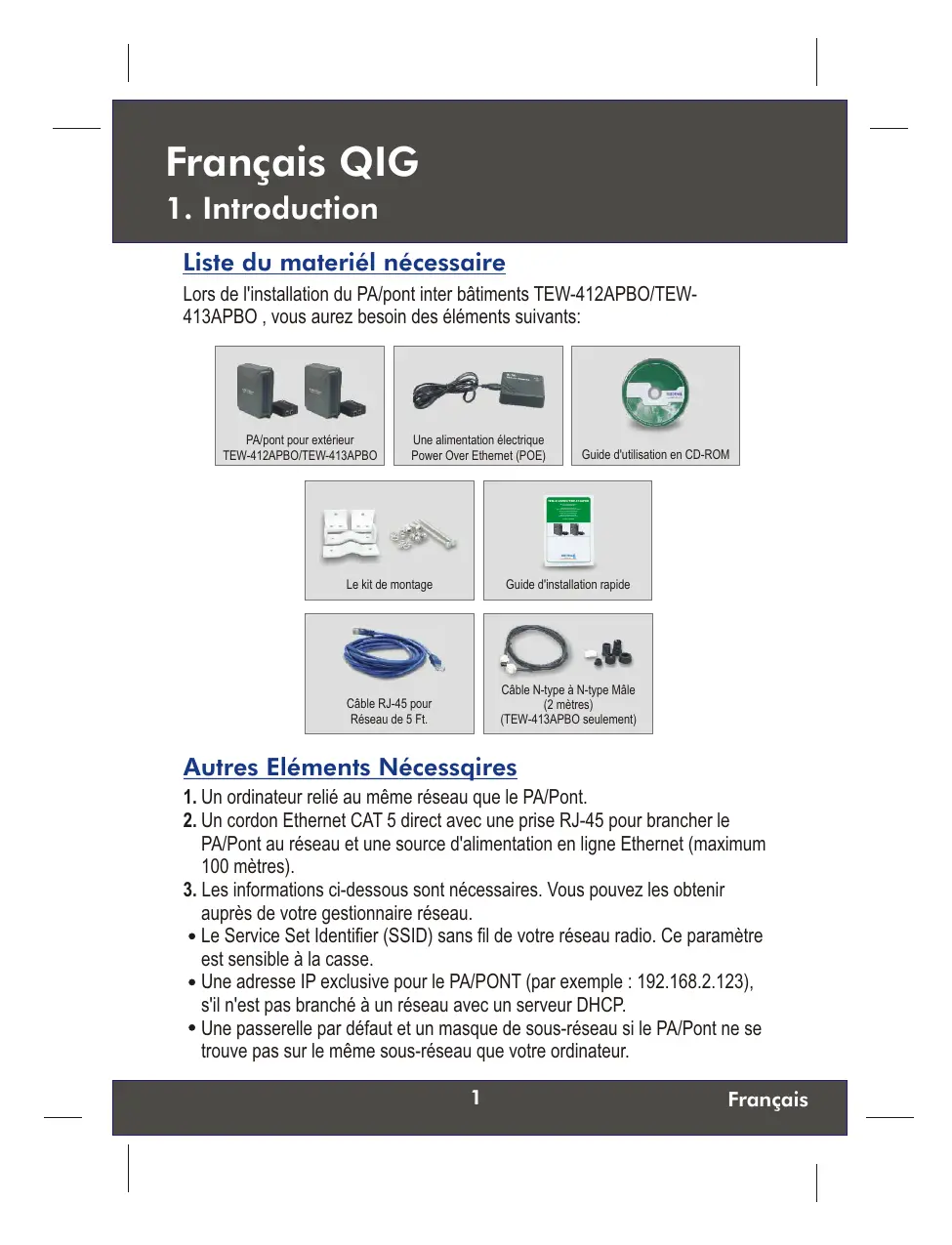

Français QIG 1. Introduction Liste du materiél nécessaire Lors de l'installation du PA/pont inter bâtiments TEW-412APBO/TEW413APBO , vous aurez besoin des éléments suivants:

PA/pont pour extérieur

TEW-412APBO/TEW-413APBO Une alimentation électrique Power Over Ethernet (POE)

Guide d'installation rapide

Câble RJ-45 pour Réseau de 5 Ft.

Câble N-type à N-type Mâle (2 mètres) (TEW-413APBO seulement)

Autres Eléments Nécessqires 1. Un ordinateur relié au même réseau que le PA/Pont. 2. Un cordon Ethernet CAT 5 direct avec une prise RJ-45 pour brancher le PA/Pont au réseau et une source d'alimentation en ligne Ethernet (maximum 100 mètres). 3. Les informations ci-dessous sont nécessaires. Vous pouvez les obtenir auprès de votre gestionnaire réseau. Le Service Set Identifier (SSID) sans fil de votre réseau radio. Ce paramètre est sensible à la casse. Une adresse IP exclusive pour le PA/PONT (par exemple : 192.168.2.123), s'il n'est pas branché à un réseau avec un serveur DHCP. Une passerelle par défaut et un masque de sous-réseau si le PA/Pont ne se trouve pas sur le même sous-réseau que votre ordinateur. 1

2. Branchement et alimentation du PA/Pont Montage du PA/Pont Etape 1 Assemblez le kit de montage à l'arrière du boîtier. Veuillez consulter les schémas joints aux outils du kit de montage pour davantage de détails. Etape 2 Montez le PA/Pont sur un support solide. Etape 3 Ajustez l'orientation de l'antenne afin d'obtenir la portée maximale (voir Figure 3.1). (Remarque : Sur certains appareils, l'antenne directionnelle à panneau plat est intégrée dans le boîtier ; la meilleure réception s'effectuera via le panneau frontal).

Figure 3.1 : Ajuster le TEW-412APBO/TEW-413APBO pour une meilleure réception

Etape 4 Fixez l'appareil dans la position désirée.

Branchement à l'alimentation et au réseau local Etape 1 Branchez le cordon Ethernet du PA/Pont TEW-412APBO/TEW413APBO au port d'entrée (port POE Power LAN 1) du POE (Power over Ethernet) nommé P-LAN OUT. Etape 2 Branchez un cordon Ethernet direct du port LAN-IN de la prise POE vers un port libre du hub ou d'un commutateur se trouvant dans le réseau local. Les étapes décrites ci-dessus sont illustrées par la figure 3.2.

Figure 3,2 : Brancher le TEW-412APBO/TEW413APBO à l'alimentation et au réseau

Le chapitre suivant traite de la procédure de paramétrage d'un ordinateur sur le réseau local afin de l'utiliser pour configurer le PA/Pont.

3. Paramétrer un ordinateur sur le LAN afin qu'il configure le point d'Accès avec fonction "pont" Afin de configurer pour la première fois leTEW-412APBO/TEW-413APBO, vous devez préparer un ordinateur au paramétrage du TEW-412APBO/TEW413APBO. Le système d'exploitation de cet ordinateur peut être Windows, Linux ou MAC, avec les navigateurs normaux (p. ex. Netscape ou Microsoft Internet Explorer versions 4.0 ou ultérieurs). Les paramétrages d'origine normaux du TEW-412APBO/TEW-413APBO sont les suivants : Adresse IP: 192.168.1.250 Masque de réseau: 255.255.255.0 Cet ordinateur doit être relié au même LAN que le TEW-412APBO/TEW413APBO et le réseau de cet ordinateur doit reprendre les paramètres suivants : Adresse IP: Masque de réseau: Passerelle par défaut:

Une adresse libre entre 192.168.1.1 et 192.168.1.253 SAUF 192.168.1.250 255.255.255.0 Aucune

Par exemple, sous Microsoft Windows XP, la page de configuration du réseau TCP/IP ressemblera à celle-ci :

Exemple de paramétrage de réseau MS Windows XP Après avoir paramétré ces valeurs sur l'ordinateur relié au LAN, le processus de configuration, tel que décrit dans le chapitre suivant peut être entamé.

4. Configuration du PA/Pont Après avoir branché le PA/Pont TEW-412APBO/TEW-413APBO à votre réseau, vous pouvez commencer à gérer le routeur via un navigateur Internet standard. Veuillez suivre les étapes suivantes pour configurer le TEW-412APBO/TEW413APBO à l'aide d'un navigateur : 1. Ouvrez un navigateur Internet sur un ordinateur relié au réseau. Saisissez l'adresse IP du PA/Pont dans la ligne d'adresse du navigateur et appuyez sur Enter. L'adresse par défaut du PA/Pont TEW-412APBO/TEW413APBO est 192.168.1.250, donc, tapez l'URL http://192.168.1.250 dans votre navigateur. Voici à quoi ressemblera votre écran :

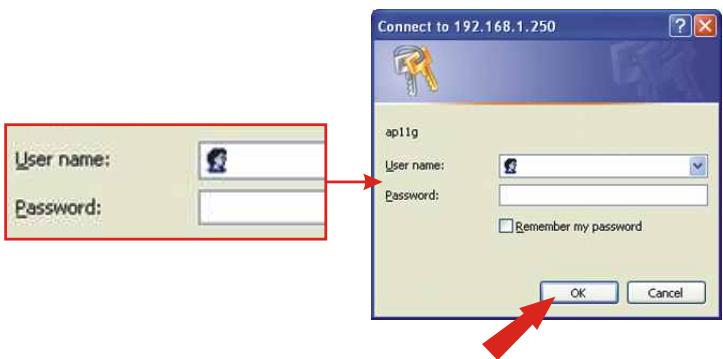

3. Saisissez le nom d'utilisateur “admin” et le mot de passe “admin”. Cliquez sur OK.

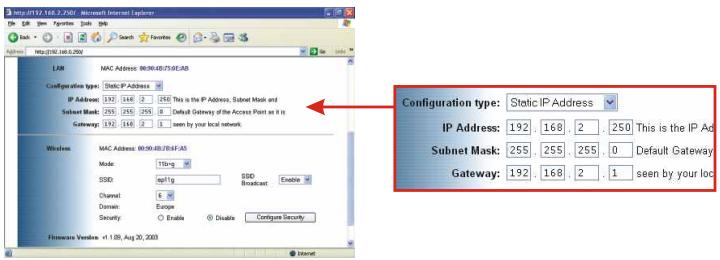

4. Faites défiler vers le bas vers la partie LAN et tapez l'adresse IP, le masque de sous-domaine et la passerelle correspondants à vos paramètres réseau actuels.

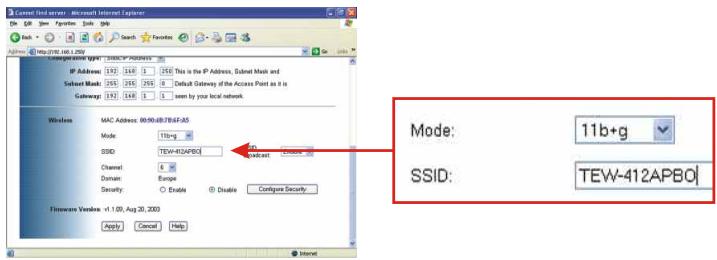

5. Faites défiler vers le bas vers la partie Wireless (sans fil) et modifiez le SSID en un nom qui vous permettra d'identifier le TEW-412APBO/TEW413APBO. Dans cet exemple, le SSID sera changé et renommé TEW412APBO.

6. Cliquez sur Continue (Continuer).

Votre PA devrait à présent fonctionner. Veuillez consulter le mode d'emploi sur le CD pour une description des fonctions de gestion du système de PA/Pont ainsi que pour obtenir les instructions d'accès au Guide d'aide.

5. Test Rapide (Apres L'installation) D'un ordinateur sans fil (Cette partie utilise l'exemple du TEW-424UB de TRENDnet) Les paramètres du Point d'accès sont : SSID - TEW-412APBO Canal - 6 1. Double-cliquez sur l'icône de l'ordinateur sans fil de votre barre d'état système (à côté de l'horloge, dans le coin inférieur droit de votre écran).

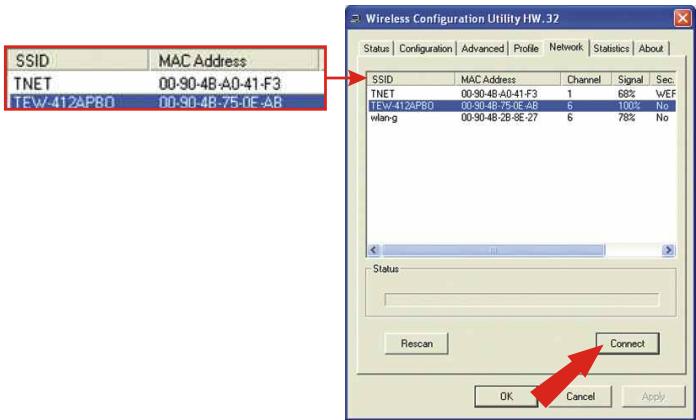

2. Cliquez sur le SSID que vous avez choisi pour le TEW-412APBO/TEW413APBO et cliquez ensuite sur Connect (connecter).

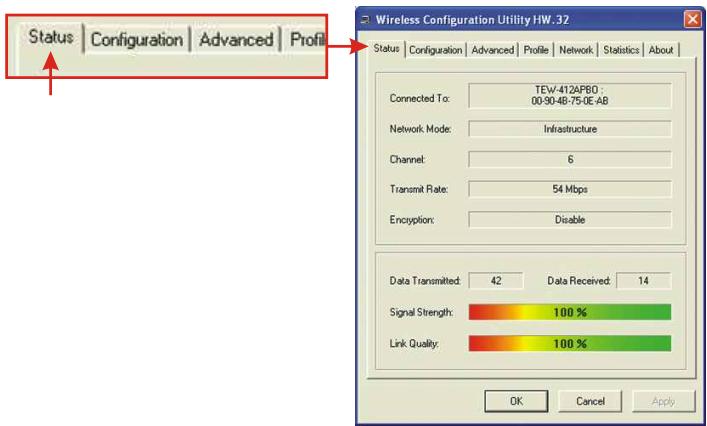

3. Cliquez sur Status (état) et vérifiez que le TEW-424UB est bien branché au TEW-412APBO/TEW-413APBO.
